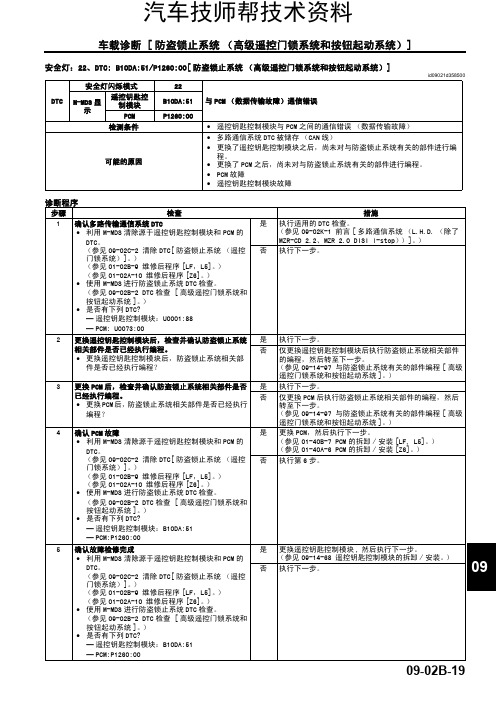

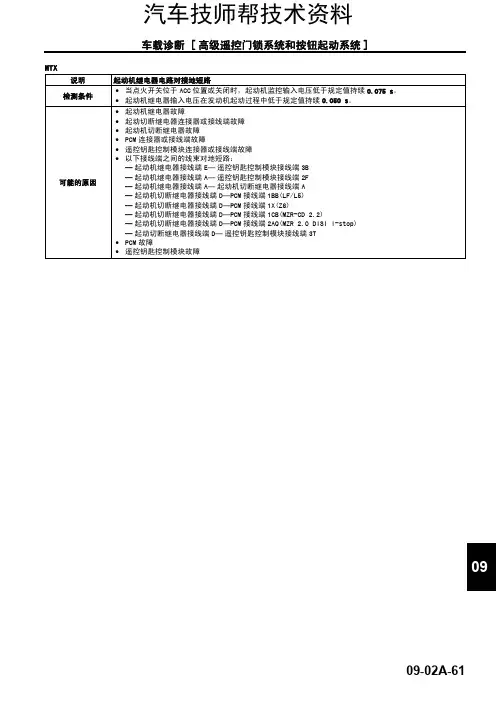

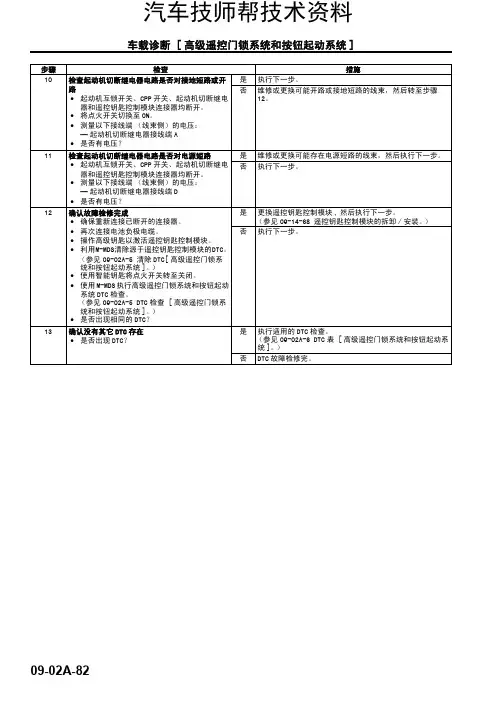

车载诊断 [防盗锁止系统（高级遥控门锁系统和按钮起动系统）]09-02B-1909安全灯：22、DTC: B10DA:51/P1260:00[防盗锁止系统（高级遥控门锁系统和按钮起动系统）]id09021d358500诊断程序DTC安全灯闪烁模式22与PCM （数据传输故障）通信错误M-MDS 显示遥控钥匙控制模块B10DA:51PCM P1260:00检测条件•遥控钥匙控制模块与PCM 之间的通信错误（数据传输故障）可能的原因•多路通信系统DTC 被储存（CAN 线）•更换了遥控钥匙控制模块之后，尚未对与防盗锁止系统有关的部件进行编程。

•更换了PCM 之后，尚未对与防盗锁止系统有关的部件进行编程。

•PCM 故障•遥控钥匙控制模块故障步骤检查措施1确认多路传输通信系统DTC•利用M-MDS 清除源于遥控钥匙控制模块和PCM 的DTC。

（参见09-02C-2 清除DTC[防盗锁止系统（遥控门锁系统）]。

）（参见01-02B-9 维修后程序[LF，L5]。

）（参见01-02A-10 维修后程序[Z6]。

）•使用M-MDS 进行防盗锁止系统DTC 检查。

（参见09-02B-2 DTC 检查 [高级遥控门锁系统和按钮起动系统]。

）•是否有下列DTC?—遥控钥匙控制模块：U0001:88—PCM: U0073:00是执行适用的DTC 检查。

（参见09-02K-1 前言[多路通信系统（L.H.D.（除了MZR-CD 2.2、MZR 2.0 DISI i-stop））]。

）否执行下一步。

2更换遥控钥匙控制模块后，检查并确认防盗锁止系统相关部件是否已经执行编程。

•更换遥控钥匙控制模块后，防盗锁止系统相关部件是否已经执行编程？是执行下一步。

否仅更换遥控钥匙控制模块后执行防盗锁止系统相关部件的编程，然后转至下一步。

（参见09-14-97 与防盗锁止系统有关的部件编程[高级遥控门锁系统和按钮起动系统]。

）3更换PCM 后，检查并确认防盗锁止系统相关部件是否已经执行编程。

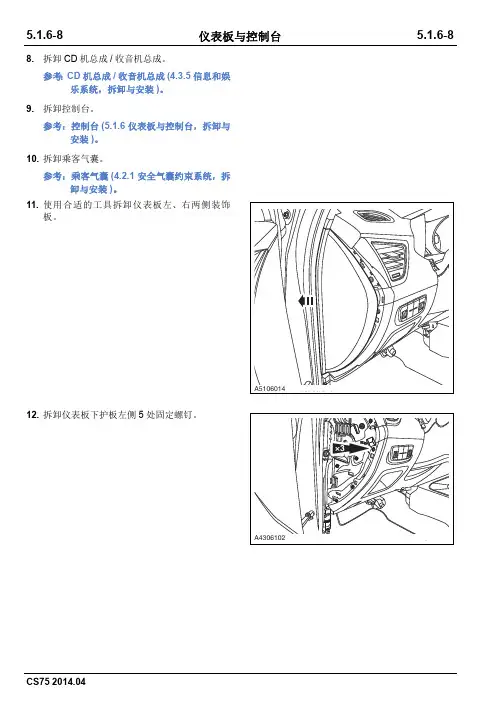

8.拆卸CD机总成/收音机总成。

参考：CD机总成/收音机总成(4.3.5信息和娱乐系统，拆卸与安装)。

9.拆卸控制台。

参考：控制台(5.1.6 仪表板与控制台，拆卸与安装)。

10.拆卸乘客气囊。

参考：乘客气囊(4.2.1安全气囊约束系统，拆卸与安装)。

11.使用合适的工具拆卸仪表板左、右两侧装饰板。

12.拆卸仪表板下护板左侧5处固定螺钉。

13.使用合适的工具取下仪表板下护板，断开灯光调节开关线束插头。

14.拆卸仪表板左、右侧共6处固定螺栓。

扭矩：19 Nm15.拆卸仪表板中部2颗固定螺栓。

扭矩：19 Nm16.拆卸组合仪表底部1颗固定螺栓。

扭矩：19 Nm17.拆卸A柱仪表板左、右侧共2处固定螺栓。

扭矩：19 Nm18.拆卸仪表板驾驶员处3处固定螺栓。

扭矩：19 Nm19.拆卸杂物箱2处限位卡扣。

20.取出杂物箱。

21.拆卸杂物箱底部2处固定螺栓。

扭矩：19 Nm22.取出手套箱内隔板。

安装1.安装顺序与拆卸顺序相反。

23.拆卸乘客气囊。

1.断开乘客气囊线束插头。

2.拆卸乘客气囊底部2处固定螺栓。

扭矩：19 Nm24.取下仪表板总成。

注意：取下仪表板总成时，注意仪表线束完全仪表板内骨架拆卸专用工具60 s 以上，以保证安全。

1.使方向盘处于水平位置。

注意：确保方向盘锁止。

注意：确保车轮处于正前方位置。

2.断开蓄电池负极线束。

参考：蓄电池检查(3.1.10充电系统，一般检查)。

3.拆卸驾驶员气囊及方向盘。

参考：驾驶员气囊及方向盘(4.2.1安全气囊约束系统，拆卸与安装)。

4.拆卸灯光组合开关。

参考：灯光组合开关(4.3.6照明系统，拆卸与安装)。

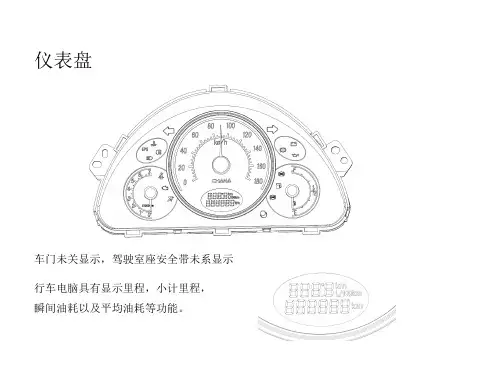

5.拆卸仪表。

参考：仪表(4.3.2仪表，拆卸与安装)。

6.拆卸左右侧A 柱装饰板。

参考：A 柱装饰板(5.1.9 内饰板与饰件，拆卸与安装)。

7.拆卸空调控制面板。

参考：空调控制面板(4.1.1 空调系统，拆卸与安装)。

8.拆卸CD机总成/收音机总成。

参考：CD机总成/收音机总成(4.3.5信息和娱乐系统，拆卸与安装)。

使用维护长安CS35无法着车故障诊断与排除探析许国永（阳江职业技术学院，广东阳江529566）摘要:本文围绕1台长安CS35车型由于发动机不点火故障导致发动机不能启动而展开,通过对汽车不能启动故障原因及现象的分析来进行故障排查,并使用诊断仪读取相关故障码进行诊断分析，加强对汽车无法着车原因分析的能力。

关键词:不点火;故障;诊断;无法着车;故障码随着科技水平的提高,汽车不断发展，越来越多电控技术融入汽车行业。

汽车故障的诊断与检测方法也需要随之更新才能与不断发展的技术相匹配。

以］台长安CS35无法起动着车的案例来总结一下故障的诊断思路及方法。

案例如下：1故障现象车型是1台2013款长安牌CS35车型，该车型具备遥控钥匙和发动机电子防盗系统,加装了PLC防盗器。

据客户反映描述，该车晚上开回车库停车后3d未使用，第4天早上去取车发现，车无法启动，启动有反应，但无法着车,也无着车迹象，经过多次^动后电瓶亏电，无法再进行启动。

将车拖回维修厂进行检查。

2故障原因分析依据故障现象分析,最基本的着车条件是油、气、电3个基本条件,根据故障现象可知,该车可以启动，但没有着车迹象，根据这一条件可排除启动系统及电源问题。

由于车是开回去正常停放的，加上可简单检查一下人为地对气道进行堵塞的情况可排除气道的原因。

使用电瓶检测仪检测电瓶性能良好，蓄电池电压信号不合理是由于多次打火导致电瓶亏电引起的。

然而汽车遥控钥匙开锁、关锁功能正常,并在启动时确认防盗锁已经解除。

拆开燃油分配管端的汽油供给油管，启动发动机，有油压上来，说明燃油泵工作正常。

再检查喷油嘴信号，因为喷油信号为脉冲信号，所以使用试灯检测喷油嘴连接到ECU 一端的插头，试灯不闪烁，说明无脉冲信号输出。

再根据汽车的着车基本条件，检查“电”，由于该车型是微机分组点火的方式，所以该发动机的点火系统是由发动机ECU、点火线圈、分缸高压线和火花塞组成。

把4个缸的分火线依次拔出插上火花塞进行跳火实验，结果启动时火花塞无跳火现象，那么可以初步断定该发动机无法着车是由于发动机不喷油、也不点火引起的故障，以此故障展开检测及诊断,对该故障原因进行分析及排除。

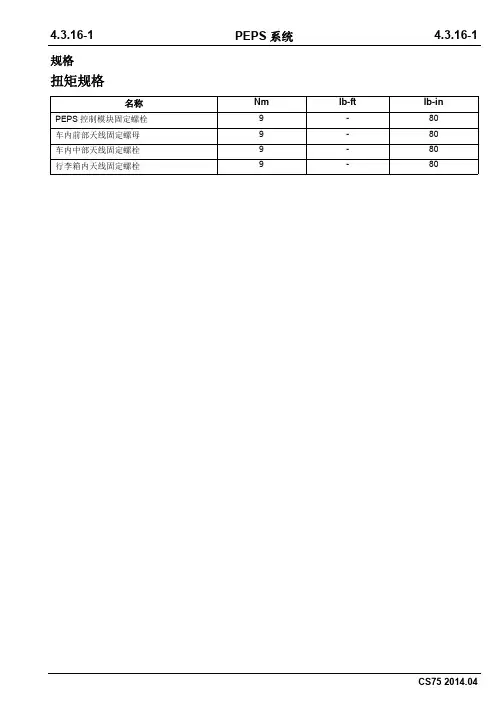

规格扭矩规格名称Nm lb-ft lb-in PEPS控制模块固定螺栓9-80车内前部天线固定螺母9-80车内中部天线固定螺栓9-80行李箱内天线固定螺栓9-80说明与操作系统概述遥控功能：1.遥控解锁：整车电源状态在OFF档时，按压智能钥匙上的解锁按键，无钥匙控制模块发送总线信号给车身控制器（以下简称“BCM”）驱动门锁完成解锁，解锁成功后危险警告灯闪烁一次。

2.遥控闭锁：整车电源状态在OFF档，四个车门均关闭后时，按压智能钥匙上的闭锁按键，无钥匙控制模块发送总线信号给BCM驱动门锁完成闭锁动作，闭锁成功后危险警告灯闪烁两次。

3.遥控行李箱：整车电源状态在OFF档时长，按智能钥匙上的行李箱按键﹥1秒，无钥匙控制模块发送总线信号给BCM驱动行李箱锁完成解锁。

4.遥控寻车：整车电源状态在OFF档，车门均关闭后，在两秒内连续按压智能钥匙上的闭锁按键两次，则激活寻车功能，BCM将驱动喇叭鸣叫同时危险警告灯闪烁提示车辆位置。

无钥匙进入功能：一键式起动功能激活区域-车厢内。

如果智能钥匙在仪表板上、杂物台上、地板上或杂物箱内等地方，则可能不会激活起动功能。

进入功能激活区域-距驾驶员外侧车门把手上的无钥匙按钮和背门开启按钮大约0.8 米的范围内。

如果智能钥匙过于接近车门把手、车窗或后保险杠中心，则可能无法激活无钥匙进入功能。

1.左前门无钥匙解锁：整车电源状态在OFF档，车门均关闭后，用户持有合法的智能钥匙处于区域A内，按压左前门把手按钮，如果左前门为闭锁状态，则无钥匙控制模块发送总线信号给BCM驱动门锁完成解锁动作，解锁成功后危险警告灯闪烁一次。

2.左前门无钥匙闭锁：整车电源状态在OFF档，车门均关闭后，用户持有合法的智能钥匙处于区域A内，操作左前门把手上按钮，如果左前门为解锁状态，则无钥匙控制模块发送总线信号给BCM驱动门锁完成闭锁动作，闭锁成功后危险警告灯闪烁两次。

3.行李箱无钥匙解锁：行李箱关闭后，用户持有合法的智能钥匙处于区域C内，操作行李箱上的开关按键，则无钥匙控制模块发送总线信号给BCM驱动行李箱完成解锁动作。

长安逸动维修手册(车身)-第5篇车身各节标题页码5.1车身与附件5.1.1全车固定玻璃...................................................................................................................................5.1.1-15.1.2车门系统...........................................................................................................................................5.1.2-15.1.3座椅...................................................................................................................................................5.1.3-15.1.4安全带系统.......................................................................................................................................5.1.4-15.1.5后视镜...............................................................................................................................................5.1.5-15.1.6仪表板与控制台...............................................................................................................................5.1.6-15.1.7保险杠...............................................................................................................................................5.1.7-15.1.8把手、锁、锁闩...................................................................................................................................5.1.8-15.1.9内饰板与饰件...................................................................................................................................5.1.9-15.1.10外饰件...........................................................................................................................................5.1.10-1 5.2车身维修5.2.1车身维修...........................................................................................................................................5.2.1-1逸动2011.08车身与附件5.1 车身与附件适合车型：逸动目录页码5.1.1 全车固定玻璃规格..................................................................................................................................................................5.1.1-1 一般规格..................................................................................................................................................5.1.1-1 说明与操作......................................................................................................................................................5.1.1-1 系统概述..................................................................................................................................................5.1.1-1 部件说明..................................................................................................................................................5.1.1-1 拆卸与安装......................................................................................................................................................5.1.1-1 前挡风玻璃..............................................................................................................................................5.1.1-1 后挡风玻璃..............................................................................................................................................5.1.1-3 后三角窗玻璃..........................................................................................................................................5.1.1-5 5.1.2 车门系统规格..................................................................................................................................................................5.1.2-1 扭矩规格..................................................................................................................................................5.1.2-1 说明与操作......................................................................................................................................................5.1.2-1 系统概述..................................................................................................................................................5.1.2-1 部件说明..................................................................................................................................................5.1.2-1 门窗玻璃....................................................................................................................................................5.1.2-1 拆卸与安装......................................................................................................................................................5.1.2-1 车门玻璃....................................................................................................................................................5.1.2-1 前门电动玻璃升降器................................................................................................................................5.1.2-2 后门电动玻璃升降器................................................................................................................................5.1.2-2 前车窗玻璃呢槽......................................................................................................................................5.1.2-3 后车窗玻璃呢槽........................................................................................................................................5.1.2-3 前门限位器..............................................................................................................................................5.1.2-4 后门限位器................................................................................................................................................5.1.2-4 前门玻璃滑槽............................................................................................................................................5.1.2-4 后门玻璃滑槽............................................................................................................................................5.1.2-5 前、后门内饰板..........................................................................................................................................5.1.2-6 5.1.3 座椅规格..................................................................................................................................................................5.1.3-1 扭矩规格..................................................................................................................................................5.1.3-1 说明与操作........................................................................................................................................................5.1.3-1系统概述 ..................................................................................................................................................5.1.3-1 拆卸与安装 ......................................................................................................................................................5.1.3-1前排座椅 ..................................................................................................................................................5.1.3-1后排座椅 ..................................................................................................................................................5.1.3-2 5.1.4 安全带系统规格 ..................................................................................................................................................................5.1.4-1扭矩规格 ..................................................................................................................................................5.1.4-1 说明与操作 ......................................................................................................................................................5.1.4-1系统概述 ..................................................................................................................................................5.1.4-1 部件分解图 ..............................................................................................................................................5.1.4-2 拆卸与安装 ......................................................................................................................................................5.1.4-3前排安全带 ..............................................................................................................................................5.1.4-3 后排安全带 ..............................................................................................................................................5.1.4-5 5.1.5 后视镜说明与操作 ......................................................................................................................................................5.1.5-1系统概述 ..................................................................................................................................................5.1.5-1 拆卸与安装 ......................................................................................................................................................5.1.5-1后视镜 ......................................................................................................................................................5.1.5-1 5.1.6 仪表板与控制台拆卸方式 ..........................................................................................................................................................5.1.6-1 5.1.7 保险杠拆卸与安装 ......................................................................................................................................................5.1.7-1前保险杠 ..................................................................................................................................................5.1.7-1 后保险杠 ..................................................................................................................................................5.1.7-2 5.1.8把手、锁、锁闩行李箱机械锁扣................................................................................................................................................5.1.8-1 发动机舱盖锁扣................................................................................................................................................5.1.8-2 前门锁体总成....................................................................................................................................................5.1.8-2 后门锁体总成....................................................................................................................................................5.1.8-3 门锁锁芯............................................................................................................................................................5.1.8-3 车门外把手........................................................................................................................................................5.1.8-4 5.1.9内饰板与饰件内饰板与饰件....................................................................................................................................................5.1.9-1 5.1.10 外饰件拆卸与安装 ....................................................................................................................................................5.1.10-1前翼子板内衬 ........................................................................................................................................5.1.10-1 后翼子板内衬 ........................................................................................................................................5.1.10-1 后门窗装饰件 ........................................................................................................................................5.1.10-2车身与附件逸动 2011.08洗涤器 ....................................................................................................................................................5.1.10-25.1.1 全车固定玻璃规格一般规格名称 规格前挡风玻璃 2.0+0.76+2.0夹层白玻后挡风玻璃 3.2钢化白玻后三角窗玻璃 3.2钢化白玻+PVC 注塑包边 后三角窗玻璃带亮条3.2钢化白玻+PVC 注塑包边+SUS304说明与操作系统概述全车固定玻璃包括前、后挡风玻璃，后三角窗玻璃。

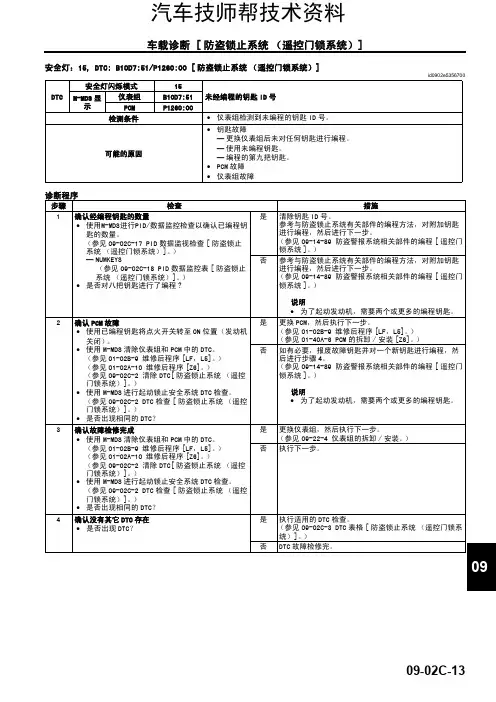

车载诊断 [防盗锁止系统（遥控门锁系统）]09-02C-1309安全灯：15, DTC: B10D7:51/P1260:00 [防盗锁止系统（遥控门锁系统）]id0902e5356700诊断程序End Of SieDTC安全灯闪烁模式15未经编程的钥匙ID 号M-MDS 显示仪表组B10D7:51PCMP1260:00检测条件•仪表组检测到未编程的钥匙ID 号。

可能的原因•钥匙故障—更换仪表组后未对任何钥匙进行编程。

—使用未编程钥匙。

—编程的第九把钥匙。

•PCM 故障•仪表组故障步骤检查措施1确认经编程钥匙的数量•使用M-MDS进行PID/数据监控检查以确认已编程钥匙的数量。

（参见09-02C-17 PID 数据监视检查[防盗锁止系统（遥控门锁系统）]。

）—NUMKEYS（参见09-02C-18 PID 数据监控表[防盗锁止系统（遥控门锁系统）]。

）•是否对八把钥匙进行了编程?是清除钥匙ID 号。

参考与防盗锁止系统有关部件的编程方法，对附加钥匙进行编程，然后进行下一步。

（参见09-14-89 防盗警报系统相关部件的编程[遥控门锁系统]。

）否参考与防盗锁止系统有关部件的编程方法，对附加钥匙进行编程，然后进行下一步。

（参见09-14-89 防盗警报系统相关部件的编程[遥控门锁系统]。

）说明•为了起动发动机，需要两个或更多的编程钥匙。

2确认PCM 故障•使用已编程钥匙将点火开关转至ON 位置（发动机关闭）。

•使用M-MDS 清除仪表组和PCM 中的DTC。

（参见01-02B-9 维修后程序[LF，L5]。

）（参见01-02A-10 维修后程序[Z6]。

）（参见09-02C-2 清除DTC[防盗锁止系统（遥控门锁系统）]。

）•使用M-MDS 进行起动锁止安全系统DTC 检查。

（参见09-02C-2 DTC 检查[防盗锁止系统（遥控门锁系统）]。

）•是否出现相同的DTC？是更换PCM，然后执行下一步。

（参见01-02B-9 维修后程序[LF，L5]。

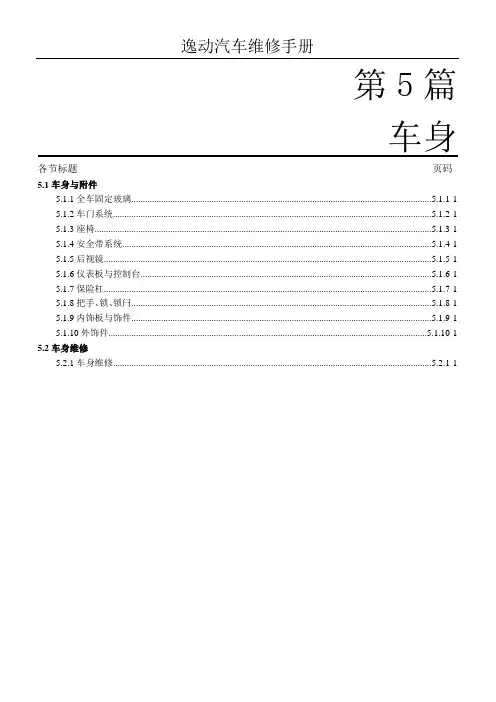

逸动汽车维修手册第5篇车身各节标题页码5.1车身与附件5.1.1全车固定玻璃...................................................................................................................................5.1.1-15.1.2车门系统...........................................................................................................................................5.1.2-15.1.3座椅...................................................................................................................................................5.1.3-15.1.4安全带系统.......................................................................................................................................5.1.4-15.1.5后视镜...............................................................................................................................................5.1.5-15.1.6仪表板与控制台...............................................................................................................................5.1.6-15.1.7保险杠...............................................................................................................................................5.1.7-15.1.8把手、锁、锁闩...................................................................................................................................5.1.8-15.1.9内饰板与饰件...................................................................................................................................5.1.9-15.1.10外饰件...........................................................................................................................................5.1.10-1 5.2车身维修5.2.1车身维修...........................................................................................................................................5.2.1-1逸动汽车维修手册5.1 车身与附件适合车型：逸动目录 页码5.1.1 全车固定玻璃规格 ..................................................................................................................................................................5.1.1-1一般规格 ..................................................................................................................................................5.1.1-1 说明与操作 ......................................................................................................................................................5.1.1-1系统概述 ..................................................................................................................................................5.1.1-1 部件说明 ..................................................................................................................................................5.1.1-1 拆卸与安装 ......................................................................................................................................................5.1.1-1前挡风玻璃 ..............................................................................................................................................5.1.1-1 后挡风玻璃 ..............................................................................................................................................5.1.1-3 后三角窗玻璃 ..........................................................................................................................................5.1.1-5 5.1.2 车门系统规格 ..................................................................................................................................................................5.1.2-1扭矩规格 ..................................................................................................................................................5.1.2-1 说明与操作 ......................................................................................................................................................5.1.2-1系统概述 ..................................................................................................................................................5.1.2-1 部件说明 ..................................................................................................................................................5.1.2-1 门窗玻璃....................................................................................................................................................5.1.2-1 拆卸与安装 ......................................................................................................................................................5.1.2-1车门玻璃....................................................................................................................................................5.1.2-1 前门电动玻璃升降器................................................................................................................................5.1.2-2 后门电动玻璃升降器................................................................................................................................5.1.2-2 前车窗玻璃呢槽 ......................................................................................................................................5.1.2-3 后车窗玻璃呢槽........................................................................................................................................5.1.2-3 前门限位器 ..............................................................................................................................................5.1.2-4 后门限位器................................................................................................................................................5.1.2-4 前门玻璃滑槽............................................................................................................................................5.1.2-4 后门玻璃滑槽............................................................................................................................................5.1.2-5 前、后门内饰板..........................................................................................................................................5.1.2-6 5.1.3 座椅规格 ..................................................................................................................................................................5.1.3-1扭矩规格 ..................................................................................................................................................5.1.3-1车身与附件逸动 2011.08逸动汽车维修手册说明与操作........................................................................................................................................................5.1.3-1 系统概述 ..................................................................................................................................................5.1.3-1 拆卸与安装 ......................................................................................................................................................5.1.3-1前排座椅 ..................................................................................................................................................5.1.3-1后排座椅 ..................................................................................................................................................5.1.3-2 5.1.4 安全带系统规格 ..................................................................................................................................................................5.1.4-1扭矩规格 ..................................................................................................................................................5.1.4-1 说明与操作 ......................................................................................................................................................5.1.4-1系统概述 ..................................................................................................................................................5.1.4-1 部件分解图 ..............................................................................................................................................5.1.4-2 拆卸与安装 ......................................................................................................................................................5.1.4-3前排安全带 ..............................................................................................................................................5.1.4-3 后排安全带 ..............................................................................................................................................5.1.4-5 5.1.5 后视镜说明与操作 ......................................................................................................................................................5.1.5-1系统概述 ..................................................................................................................................................5.1.5-1 拆卸与安装 ......................................................................................................................................................5.1.5-1后视镜 ......................................................................................................................................................5.1.5-1 5.1.6 仪表板与控制台拆卸方式 ..........................................................................................................................................................5.1.6-1 5.1.7 保险杠拆卸与安装 ......................................................................................................................................................5.1.7-1前保险杠 ..................................................................................................................................................5.1.7-1 后保险杠 ..................................................................................................................................................5.1.7-2 5.1.8把手、锁、锁闩行李箱机械锁扣................................................................................................................................................5.1.8-1 发动机舱盖锁扣................................................................................................................................................5.1.8-2 前门锁体总成....................................................................................................................................................5.1.8-2 后门锁体总成....................................................................................................................................................5.1.8-3 门锁锁芯............................................................................................................................................................5.1.8-3 车门外把手........................................................................................................................................................5.1.8-4 5.1.9内饰板与饰件内饰板与饰件....................................................................................................................................................5.1.9-1 5.1.10 外饰件拆卸与安装 ....................................................................................................................................................5.1.10-1前翼子板内衬 ........................................................................................................................................5.1.10-1车身与附件逸动 2011.08逸动汽车维修手册后翼子板内衬........................................................................................................................................5.1.10-1 后门窗装饰件........................................................................................................................................5.1.10-2 洗涤器....................................................................................................................................................5.1.10-2 5.1.1 全车固定玻璃规格一般规格名称规格前挡风玻璃 2.0+0.76+2.0夹层白玻后挡风玻璃 3.2钢化白玻后三角窗玻璃 3.2钢化白玻+PVC注塑包边后三角窗玻璃带亮条3.2钢化白玻+PVC注塑包边+SUS304说明与操作系统概述全车固定玻璃包括前、后挡风玻璃，后三角窗玻璃。

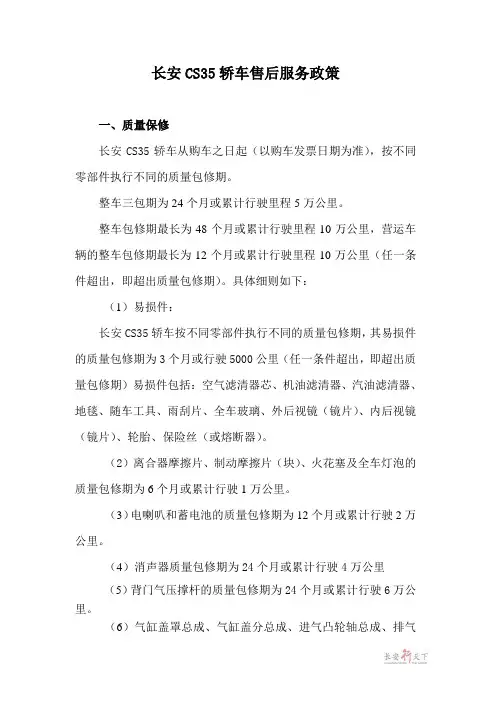

长安CS35轿车售后服务政策一、质量保修长安CS35轿车从购车之日起（以购车发票日期为准），按不同零部件执行不同的质量包修期。

整车三包期为24个月或累计行驶里程5万公里。

整车包修期最长为48个月或累计行驶里程10万公里，营运车辆的整车包修期最长为12个月或累计行驶里程10万公里（任一条件超出，即超出质量包修期）。

具体细则如下：（1）易损件：长安CS35轿车按不同零部件执行不同的质量包修期，其易损件的质量包修期为3个月或行驶5000公里（任一条件超出，即超出质量包修期）易损件包括：空气滤清器芯、机油滤清器、汽油滤清器、地毯、随车工具、雨刮片、全车玻璃、外后视镜（镜片）、内后视镜（镜片）、轮胎、保险丝（或熔断器）。

（2）离合器摩擦片、制动摩擦片（块）、火花塞及全车灯泡的质量包修期为6个月或累计行驶1万公里。

（3）电喇叭和蓄电池的质量包修期为12个月或累计行驶2万公里。

（4）消声器质量包修期为24个月或累计行驶4万公里（5）背门气压撑杆的质量包修期为24个月或累计行驶6万公里。

（6）气缸盖罩总成、气缸盖分总成、进气凸轮轴总成、排气凸轮轴总成、曲轴箱总成、活塞销、连杆总成、曲轴、曲轴正时链轮、正时链条总成、发动机前罩盖、机油集滤器、水泵皮带轮、飞轮、进气歧管总成的质量包修期非营运车辆为48个月或累计行驶10万公里，营运车辆为12个月或累计行驶10万公里。

（7）除上述以外的零部件质量包修期非营运车辆为36个月或累计行驶6万公里，营运车辆（出租车等）为12个月或累计行驶6万公里。

质量包修期内变更车辆用途，其享受的质量包修期不作变更。

在质量包修期内零部件的更换和维修，不能延长新车的质量包修期或更换零部件的质量包修期。

二、维修保养规定1、免费走合保养里程和时间规定：客户自购车之日起（以客户购车发票日期为准），使用60天或行驶2000±500公里（以先到者为准），必须到服务中心处进行免费走合保养，只有进行了免费走合保养的客户，才有资格享受日后的保修服务，时间或里程超出规定的，视为客户自动放弃保修权利。

质量保修津MPX619发动机型号：JL478QEE大架子号：LS5A3DDE9DA101558长安CS35轿车从购车之日起（以购车发票日期为准），按不同零部件执行不同的质量包修期。

整车三包期为24个月或累计行驶里程5万公里。

整车包修期最长为48个月或累计行驶里程10万公里，营运车辆的整车包修期最长为12个月或累计行驶里程10万公里（任一条件超出，即超出质量包修期）。

具体细则如下：（1）易损件：长安CS35轿车按不同零部件执行不同的质量包修期，其易损件的质量包修期为3个月或行驶5000公里（任一条件超出，即超出质量包修期）易损件包括：空气滤清器芯、机油滤清器、汽油滤清器、地毯、随车工具、雨刮片、全车玻璃、外后视镜（镜片）、内后视镜（镜片）、轮胎、保险丝（或熔断器）。

（2）离合器摩擦片、制动摩擦片（块）、火花塞及全车灯泡的质量包修期为6个月或累计行驶1万公里。

（3）电喇叭和蓄电池的质量包修期为12个月或累计行驶2万公里。

（4）消声器质量包修期为24个月或累计行驶4万公里（5）背门气压撑杆的质量包修期为24个月或累计行驶6万公里。

（6）气缸盖罩总成、气缸盖分总成、进气凸轮轴总成、排气凸轮轴总成、曲轴箱总成、活塞销、连杆总成、曲轴、曲轴正时链轮、正时链条总成、发动机前罩盖、机油集滤器、水泵皮带轮、飞轮、进气歧管总成的质量包修期非营运车辆为48个月或累计行驶10万公里，营运车辆为12个月或累计行驶10万公里。

（7）除上述以外的零部件质量包修期非营运车辆为36个月或累计行驶6万公里，营运车辆（出租车等）为12个月或累计行驶6万公里。

质量包修期内变更车辆用途，其享受的质量包修期不作变更。

在质量包修期内零部件的更换和维修，不能延长新车的质量包修期或更换零部件的质量包修期。

6.安装进气相位器总成外罩盖及5颗固定螺栓。

扭矩：32 Nm7.安装发动机右边支架及4 处固定螺栓。

扭矩：65 Nm8.安装发动机正时皮带参考：正时机构（3.1.2 机械系统，拆卸与安装）。

9.安装附件传动皮带。

参考：附件传动皮带（3.1.2 机械系统，拆卸与安装）。

10.安装气门室罩盖。

参考：气门室罩盖（3.1.2 机械系统，拆卸与安装）。

11.安装蓄电池负极线束。

参考：蓄电池检查(3.1.10充电系统，一般检查)。

气门和缸盖专用工具通用设备镊子百分表外径千分尺塑料塞规直尺内径规游标卡尺铰刀分解1.断开蓄电池负极线束。

参考：蓄电池检查(3.1.10充电系统，一般检查)。

2.拆卸进气歧管。

参考：进气歧管(3.1.5进气系统，拆卸与安装)。

3.拆卸排气歧管。

参考：排气歧管与三元催化(3.1.6排气系统，拆卸与安装)。

4.拆卸气门室罩盖。

参考：气门室罩盖（3.1.2 机械系统，拆卸与安装）。

5.排空冷却液。

参考：冷却液的排放和加注（3.1.4冷却系统，一般检查）。

6.排出发动机机油。

参考：机油的更换(3.1.3润滑系统, 一般检查)。

7.拆卸附件传动皮带。

参考：附件传动皮带（3.1.2 机械系统，拆卸与安装）。

8.拆卸发动机正时皮带。

参考：正时机构（3.1.2 机械系统，拆卸与安装）。

9.拆卸发动机凸轮轴。

参考：凸轮轴（3.1.2 机械系统，分解与组装）。

10.拆卸节温器。

参考：节温器（3.1.4冷却系统，拆卸与安装）。

11.拆卸节温器壳总成的4处固定螺栓并取下节温器壳总成。

扭矩：32 Nm12.使用拾取器取出气门挺柱。

专用工具：CA301-010注意：若还使用原来的气门挺柱，则气门挺柱有相对固定的位置不可错乱。

13.按如图所示的顺序分三到四次拆卸气缸盖紧固螺栓。

14.从发动机上取下气缸盖总成。

15.分解前的准备。

注意：在拆卸气门前，在气门顶部作上标记，以便安装到原来位置。

16.让工具的一端顶住气门，另一端的压头对准气门弹簧，然后拧紧挤压气门弹簧，直到锁块全部露出。

第5篇车身各节标题页码5.1车身与附件5.1.1全车固定玻璃......................................................................................... ..........................................5.1.1-15.1.2车门系统......................................................................................... ..................................................5.1.2-15.1.3座椅......................................................................................... ..........................................................5.1.3-15.1.4安全带系统......................................................................................... ..............................................5.1.4-15.1.5后视镜......................................................................................... ......................................................5.1.5-15.1.6仪表板与控制台......................................................................................... ......................................5.1.6-15.1.7保险杠......................................................................................... ......................................................5.1.7-15.1.8把手、锁、锁闩......................................................................................... ..........................................5.1.8-15.1.9内饰板与饰件......................................................................................... ..........................................5.1.9-15.1.10外饰件......................................................................................... ..................................................5.1.10-15.2车身维修5.2.1车身维修...........................................................................................................................................5.2.1-15.1 车身与附件适合车型：逸动目录 页码5.1.1 全车固定玻璃 规格 ..................................................................................................................................................................5.1.1-1一般规格 ..................................................................................................................................................5.1.1-1 说明与操作 ........................................................................................车身与附件逸动 2011.08..............................................................5.1.1-1系统概述 ........................................................................................ ..........................................................5.1.1-1部件说明 ........................................................................................ ..........................................................5.1.1-1拆卸与安装 ........................................................................................ ..............................................................5.1.1-1前挡风玻璃 ........................................................................................ ......................................................5.1.1-1后挡风玻璃 ........................................................................................ ......................................................5.1.1-3后三角窗玻璃 ........................................................................................ ..................................................5.1.1-55.1.2 车门系统规格 ........................................................................................ ..........................................................................5.1.2-1 扭矩规格 ........................................................................................ ..........................................................5.1.2-1说明与操作 ........................................................................................ ..............................................................5.1.2-1系统概述 ........................................................................................ ..........................................................5.1.2-1部件说明 ........................................................................................ ..........................................................5.1.2-1门窗玻璃....................................................................................................................................................5.1.2-1拆卸与安装 ........................................................................................ ..............................................................5.1.2-1车门玻璃......................................................................................... ...........................................................5.1.2-1前门电动玻璃升降器......................................................................................... .......................................5.1.2-2后门电动玻璃升降器......................................................................................... .......................................5.1.2-2前车窗玻璃呢槽 ........................................................................................ ..............................................5.1.2-3后车窗玻璃呢槽......................................................................................... ...............................................5.1.2-3前门限位器 ........................................................................................ ......................................................5.1.2-4后门限位器......................................................................................... .......................................................5.1.2-4前门玻璃滑槽......................................................................................... ...................................................5.1.2-4后门玻璃滑槽......................................................................................... ...................................................5.1.2-5前、后门内饰板......................................................................................... .................................................5.1.2-65.1.3 座椅规格 ..................................................................................................................................................................5.1.3-1扭矩规格 ..................................................................................................................................................5.1.3-1 说明与操作........................................................................................................................................................5.1.3-1系统概述 ..................................................................................................................................................5.1.3-1 拆卸与安装 ......................................................................................................................................................5.1.3-1前排座椅 ..................................................................................................................................................5.1.3-1后排座椅 ..................................................................................................................................................5.1.3-2 5.1.4 安全带系统 规格 ..................................................................................................................................................................5.1.4-1扭矩规格 ..................................................................................................................................................5.1.4-1 说明与操作 ......................................................................................................................................................5.1.4-1系统概述 ..................................................................................................................................................5.1.4-1部件分解图 ..............................................................................................................................................5.1.4-2 拆卸与安装 ........................................................................................车身与附件逸动 2011.08..............................................................5.1.4-3前排安全带 ........................................................................................ ......................................................5.1.4-3后排安全带 ........................................................................................ ......................................................5.1.4-55.1.5 后视镜说明与操作 ........................................................................................ ..............................................................5.1.5-1系统概述 ........................................................................................ ..........................................................5.1.5-1拆卸与安装 ........................................................................................ ..............................................................5.1.5-1后视镜 ........................................................................................ ..............................................................5.1.5-15.1.6 仪表板与控制台拆卸方式 ........................................................................................ ..................................................................5.1.6-15.1.7保险杠拆卸与安装 ........................................................................................ ..............................................................5.1.7-1前保险杠 ........................................................................................ ..........................................................5.1.7-1后保险杠 ........................................................................................ ..........................................................5.1.7-25.1.8把手、锁、锁闩行李箱机械锁扣......................................................................................... .......................................................5.1.8-1发动机舱盖锁扣......................................................................................... .......................................................5.1.8-2前门锁体总成......................................................................................... ...........................................................5.1.8-2后门锁体总成......................................................................................... ...........................................................5.1.8-3门锁锁芯......................................................................................... ...................................................................5.1.8-3车门外把手......................................................................................... ...............................................................5.1.8-45.1.9内饰板与饰件内饰板与饰件......................................................................................... ...........................................................5.1.9-15.1.10外饰件拆卸与安装 ........................................................................................ ............................................................5.1.10-1前翼子板内衬 ........................................................................................ ................................................5.1.10-1后翼子板内衬 ........................................................................................ ................................................5.1.10-1后门窗装饰件 ........................................................................................ ................................................5.1.10-2洗涤器 ........................................................................................ ............................................................5.1.10-25.1.1 全车固定玻璃规格逸动2011.08 全车固定玻璃5.1.1-1 5.1.1-1逸动2011.08前挡风玻璃 2.0+0.76+2.0夹层白玻后挡风玻璃 3.2钢化白玻后三角窗玻璃 3.2钢化白玻+PVC注塑包边后三角窗玻璃带亮条3.2钢化白玻+PVC注塑包边+SUS304说明与操作系统概述全车固定玻璃包括前、后挡风玻璃，后三角窗玻璃。

输入 ：1.5外灯外灯功能图功能说明诊断通讯只有在点火开关在ON 档的时候才使能。

详细内容见诊断服务文档.车身控制器、车身遥控钥匙、防盗线圈总称、左转向灯、右转向灯、五车门锁电机、室内灯、近光灯、远光灯、组合开关、洗涤电机、危险报警开关等部件组成；1.8诊断车身控制系统由以下部件组成端连接器21BCM二、端子定义CONNECTOR J2接插件：参见Tyco电子AMP公司和MOLEX的产品,、零件号：2、BCM端子定义：三、BCM外围连接图及保险盒分配图2、发动机仓电器盒中各器件排布：四、拆卸与安装3、仪表台板电器盒中各器件排布：BCM的安装位置在仪表台板中部，空调控制器后面，具体如下图：1：车身控制器（BCM）2：转向支撑（CCB）3：车身控制器安装支架4：安装螺栓（09128-06003）维修工具：8mm套筒一个十字形螺丝刀移动照明设备一台线束专用工具一套专用诊断仪一台BCM用三颗安装螺栓固定在一安装支架上（此安装支架焊接在转向支撑上），拆卸BCM只需要把三颗安装螺钉拆下；（由于安装在空调控制器后面位置，所以拆卸和安装都需要可移动安全照明设备）。

五、诊断与维修长安S101车身控制器常见故障诊断4、匹配完成后进入读数据流选项读取钥匙数量，确认是否与实际匹配数量一致，如果一致，确认所配遥控钥匙是否功能正常；如果不一致或者所配遥控钥匙功能不正常，需重新配钥匙。

四、匹配发动机防盗要是1、点火开关置于ON档；2、将诊断仪线束连接到整车诊断口；3、诊断仪上选择长安汽车->软件版本->车型选择S101->车身控制器->安全操作->输入密码->进入安全操作->防盗钥匙匹配->开始匹配；4、匹配完成后进入读数据流选项读取钥匙数量，确认是否与实际匹配数量一致，如果一致，确认所配遥控钥匙是否功能正常；如果不一致或者所配遥控钥匙功能不正常，需重新配钥匙。

五、备注说明1、如果BCM没有在线或手动配过钥匙，则其初始密码为0000。
