长安cs35身维修维修手册(长安cs35车身维修手册安全灯)
车载诊断 [防盗锁止系统（高级遥控门锁系统和按钮起动系统）]09-02B-1909安全灯：22、DTC: B10DA:51/P1260:00[防盗锁止系统（高级遥控门锁系统和按钮起动系统）]id09021d358500诊断程序DTC安全灯闪烁模式22与PCM （数据传输故障）通信错误M-MDS 显示遥控钥匙控制模块B10DA:51PCM P1260:00检测条件•遥控钥匙控制模块与PCM 之间的通信错误（数据传输故障）可能的原因•多路通信系统DTC 被储存（CAN 线）•更换了遥控钥匙控制模块之后，尚未对与防盗锁止系统有关的部件进行编程。
•更换了PCM 之后，尚未对与防盗锁止系统有关的部件进行编程。
•PCM 故障•遥控钥匙控制模块故障步骤检查措施1确认多路传输通信系统DTC•利用M-MDS 清除源于遥控钥匙控制模块和PCM 的DTC。
（参见09-02C-2 清除DTC[防盗锁止系统（遥控门锁系统）]。
）（参见01-02B-9 维修后程序[LF，L5]。
）（参见01-02A-10 维修后程序[Z6]。
）•使用M-MDS 进行防盗锁止系统DTC 检查。
（参见09-02B-2 DTC 检查 [高级遥控门锁系统和按钮起动系统]。
）•是否有下列DTC?—遥控钥匙控制模块：U0001:88—PCM: U0073:00是执行适用的DTC 检查。
（参见09-02K-1 前言[多路通信系统（L.H.D.（除了MZR-CD 2.2、MZR 2.0 DISI i-stop））]。
）否执行下一步。
2更换遥控钥匙控制模块后，检查并确认防盗锁止系统相关部件是否已经执行编程。
•更换遥控钥匙控制模块后，防盗锁止系统相关部件是否已经执行编程？是执行下一步。
否仅更换遥控钥匙控制模块后执行防盗锁止系统相关部件的编程，然后转至下一步。
（参见09-14-97 与防盗锁止系统有关的部件编程[高级遥控门锁系统和按钮起动系统]。
）3更换PCM 后，检查并确认防盗锁止系统相关部件是否已经执行编程。
长安轿车电器快速维修手册
使用诊断仪与诊 断口连接诊断 查明故障代码 处理故障 清除故障代码
蓄电池故障现象，产生原因及补救措施
发电机故障分析与排除
发电机故障分析与排除
发电机故障分析与排除
起动系统故障诊断
整车线束 线束组成 仪表台板电线束 地板电线束总成 发动机舱电线束 安全气囊电线束 顶棚电线束总成 左前门线束总成 右前门线束总成 后门线束总成 发动机线束总成 蓄电池电源线束 蓄电池搭铁线束 后背门电线束
电源
接起动机
接发电机
搭铁
搭铁
电器系统诊断与维修：
室内灯控制 顶灯不亮：
顶灯到BCM的接插件松动，脱落。 顶灯损坏：灯丝损坏，顶灯内部电路损坏。 BCM内部故障。
电路系统维修与诊断
雾灯控制 雾灯不工作：
1.前雾灯的继电器或保险盒故障。 2.BCM的接插件松动或脱落。 3.前雾灯继电器或前雾灯开关到BCM的线束故障。 4.前雾灯故障：灯泡灯丝烧坏。
A101 WXH-066-P 南京奥特佳 蜗旋式
排量
72ml/r
66ml/r
空调系统
压缩机的安装
100N
压缩机皮带轮
5mm
空调系统
基本性能及测试条件
环境温度 冷凝器入口压力（表压） 过热度 过冷度 冷凝器迎风侧风速（m/s） 冷凝器空气阻力（Pa） 35℃ 1.50MPa 25℃ 5℃ 4.5 ≤120
4秒 指示灯 ON OFF
点火开关ON
初始化上电自检过程中，安全气囊指示灯常亮，并且系统无法检测碰 撞（无引爆功能）。
安全气囊系统
b、在点火开关从OFF置于ON后，安全气囊指示灯不亮。这种情况可 能的原因有指示灯故障或指示灯连接线路故障。
ON OFF
蓄电池故障现象，产生原因及补救措施
发电机故障分析与排除
发电机故障分析与排除
发电机故障分析与排除
起动系统故障诊断
整车线束 线束组成 仪表台板电线束 地板电线束总成 发动机舱电线束 安全气囊电线束 顶棚电线束总成 左前门线束总成 右前门线束总成 后门线束总成 发动机线束总成 蓄电池电源线束 蓄电池搭铁线束 后背门电线束
电源
接起动机
接发电机
搭铁
搭铁
电器系统诊断与维修：
室内灯控制 顶灯不亮：
顶灯到BCM的接插件松动，脱落。 顶灯损坏：灯丝损坏，顶灯内部电路损坏。 BCM内部故障。
电路系统维修与诊断
雾灯控制 雾灯不工作：
1.前雾灯的继电器或保险盒故障。 2.BCM的接插件松动或脱落。 3.前雾灯继电器或前雾灯开关到BCM的线束故障。 4.前雾灯故障：灯泡灯丝烧坏。
A101 WXH-066-P 南京奥特佳 蜗旋式
排量
72ml/r
66ml/r
空调系统
压缩机的安装
100N
压缩机皮带轮
5mm
空调系统
基本性能及测试条件
环境温度 冷凝器入口压力（表压） 过热度 过冷度 冷凝器迎风侧风速（m/s） 冷凝器空气阻力（Pa） 35℃ 1.50MPa 25℃ 5℃ 4.5 ≤120
4秒 指示灯 ON OFF
点火开关ON
初始化上电自检过程中，安全气囊指示灯常亮，并且系统无法检测碰 撞（无引爆功能）。
安全气囊系统
b、在点火开关从OFF置于ON后，安全气囊指示灯不亮。这种情况可 能的原因有指示灯故障或指示灯连接线路故障。
ON OFF
长安CS35无法启动
长安CS35无法启动车辆信息:2015年长安CS35，行驶3万公里。
故障现象:根据车主描述，此车前一段时间故障现象为冷车难启动，热车后正常行驶。
故障现象大概持续了5天左右，后车辆无法启动，排气管有明显燃油味。
接车后我们先是对车主描述的故障现象进行验证，发现启动机工作正常，车辆无法启动，使用X431诊断仪对故障码进行读取，结果为无故障码。
检修思路:对车辆故障现象进行验证后，我们怀疑车辆可能存在的故障可能为:火花塞损坏、不点火或者点火强度弱、点火线圈损坏、发动机电脑损坏、机械故障等。
接下来我们对车辆启动所需的几个必备条件进行了检查。
检修过程:1.对曲轴凸轮轴位置传感器电源信号进行检查没有发现异常。
2.点火线圈均有高压火。
3.拆下火花塞进行检查，发现都已经被汽油淹灭，2缸特别严重，燃烧室中明显可以看到燃油积液。
4.怀疑喷油嘴损坏，拆下后发现2缸在打开点火开关后处于一直喷油状态，可持续3秒左右且没有雾化，启动时其他3缸喷油量也较多。
对每个喷油器插头电压进行测量得到，1.3.4缸电压8V，2缸12V喷油器处于一直打开状态，对调其他喷油嘴故障依旧，因此可以排除2缸一直喷油不是喷油器损坏导致。
通过查找电路图得到，4个喷油器是电脑控制负极且中间没有插接件，常电源是油泵继电器供给。
随后测量了喷油器插头到电脑的控制线阻值均小于1欧姆，正常，插上电脑插头后2缸控制线对地电阻90欧姆，1、3、4缸均为0欧姆，得到结论为电脑内部损坏导致淹缸，无法启动。
故障排除：更换发动机电脑，进行匹配，启动正常，故障排除。
故障总结:该车虽然行驶公里仅3万电脑却已经损坏，再加上没有任何故障码，导致很难第一时间判断故障点，在遇到这种故障时我们应先对几个必要条件进行排除，再搞清楚其控制方法，依次排除缩小故障范围，才能准确找到故障点，切不可盲目换件试车。
长安逸动维修手册(车身)_
5.1.6仪表板与控制台...............................................................................................................................5.1.6-1
5.1.7保险杠...............................................................................................................................................5.1.7-1
5.1.2车门系统
规格..................................................................................................................................................................5.1.2-1
系统概述..................................................................................................................................................5.1.1-1
扭矩规格..................................................................................................................................................5.1.2-1
5.1.7保险杠...............................................................................................................................................5.1.7-1
5.1.2车门系统
规格..................................................................................................................................................................5.1.2-1
系统概述..................................................................................................................................................5.1.1-1
扭矩规格..................................................................................................................................................5.1.2-1
长安cs35身维修维修手册(长安cs35车身维修手册诊断程序)

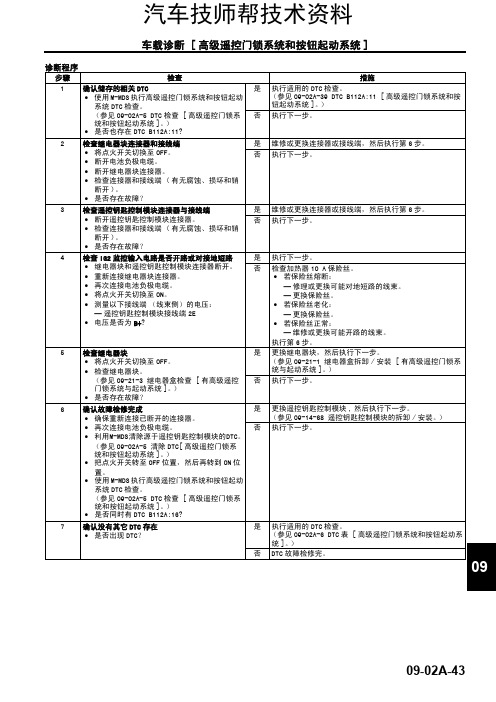

09诊断程序End Of Sie步骤检查措施1确认储存的相关DTC•使用M-MDS 执行高级遥控门锁系统和按钮起动系统DTC 检查。
（参见09-02A-5 DTC 检查 [高级遥控门锁系统和按钮起动系统]。
）•是否也存在DTC B112A:11?是执行适用的DTC 检查。
（参见09-02A-39 DTC B112A:11 [高级遥控门锁系统和按钮起动系统]。
）否执行下一步。
2检查继电器块连接器和接线端•将点火开关切换至OFF。
•断开电池负极电缆。
•断开继电器块连接器。
•检查连接器和接线端 (有无腐蚀、损坏和销断开)。
•是否存在故障？是维修或更换连接器或接线端，然后执行第6步。
否执行下一步。
3检查遥控钥匙控制模块连接器与接线端•断开遥控钥匙控制模块连接器。
•检查连接器和接线端 (有无腐蚀、损坏和销断开)。
•是否存在故障？是维修或更换连接器或接线端，然后执行第6步。
否执行下一步。
4检查IG2监控输入电路是否开路或对接地短路•继电器块和遥控钥匙控制模块连接器断开。
•重新连接继电器块连接器。
•再次连接电池负极电缆。
•将点火开关切换至ON。
•测量以下接线端（线束侧）的电压：—遥控钥匙控制模块接线端2E •电压是否为B+?是执行下一步。
否检查加热器10 A 保险丝。
•若保险丝熔断：—修理或更换可能对地短路的线束。
—更换保险丝。
•若保险丝老化：—更换保险丝。
•若保险丝正常：—维修或更换可能开路的线束。
执行第6步。
5检查继电器块•将点火开关切换至OFF。
•检查继电器块。
（参见09-21-3 继电器盒检查 [有高级遥控门锁系统与起动系统]。
）•是否存在故障？是更换继电器块，然后执行下一步。
（参见09-21-1 继电器盒拆卸/安装 [有高级遥控门锁系统与起动系统]。
）否执行下一步。
6确认故障检修完成•确保重新连接已断开的连接器。
•再次连接电池负极电缆。
•利用M-MDS清除源于遥控钥匙控制模块的DTC。
（参见09-02A-5 清除DTC[高级遥控门锁系统和按钮起动系统]。
长安逸动维修手册(车身)-
长安逸动维修手册(车身)-第5篇车身各节标题页码5.1车身与附件5.1.1全车固定玻璃...................................................................................................................................5.1.1-15.1.2车门系统...........................................................................................................................................5.1.2-15.1.3座椅...................................................................................................................................................5.1.3-15.1.4安全带系统.......................................................................................................................................5.1.4-15.1.5后视镜...............................................................................................................................................5.1.5-15.1.6仪表板与控制台...............................................................................................................................5.1.6-15.1.7保险杠...............................................................................................................................................5.1.7-15.1.8把手、锁、锁闩...................................................................................................................................5.1.8-15.1.9内饰板与饰件...................................................................................................................................5.1.9-15.1.10外饰件...........................................................................................................................................5.1.10-1 5.2车身维修5.2.1车身维修...........................................................................................................................................5.2.1-1逸动2011.08车身与附件5.1 车身与附件适合车型：逸动目录页码5.1.1 全车固定玻璃规格..................................................................................................................................................................5.1.1-1 一般规格..................................................................................................................................................5.1.1-1 说明与操作......................................................................................................................................................5.1.1-1 系统概述..................................................................................................................................................5.1.1-1 部件说明..................................................................................................................................................5.1.1-1 拆卸与安装......................................................................................................................................................5.1.1-1 前挡风玻璃..............................................................................................................................................5.1.1-1 后挡风玻璃..............................................................................................................................................5.1.1-3 后三角窗玻璃..........................................................................................................................................5.1.1-5 5.1.2 车门系统规格..................................................................................................................................................................5.1.2-1 扭矩规格..................................................................................................................................................5.1.2-1 说明与操作......................................................................................................................................................5.1.2-1 系统概述..................................................................................................................................................5.1.2-1 部件说明..................................................................................................................................................5.1.2-1 门窗玻璃....................................................................................................................................................5.1.2-1 拆卸与安装......................................................................................................................................................5.1.2-1 车门玻璃....................................................................................................................................................5.1.2-1 前门电动玻璃升降器................................................................................................................................5.1.2-2 后门电动玻璃升降器................................................................................................................................5.1.2-2 前车窗玻璃呢槽......................................................................................................................................5.1.2-3 后车窗玻璃呢槽........................................................................................................................................5.1.2-3 前门限位器..............................................................................................................................................5.1.2-4 后门限位器................................................................................................................................................5.1.2-4 前门玻璃滑槽............................................................................................................................................5.1.2-4 后门玻璃滑槽............................................................................................................................................5.1.2-5 前、后门内饰板..........................................................................................................................................5.1.2-6 5.1.3 座椅规格..................................................................................................................................................................5.1.3-1 扭矩规格..................................................................................................................................................5.1.3-1 说明与操作........................................................................................................................................................5.1.3-1系统概述 ..................................................................................................................................................5.1.3-1 拆卸与安装 ......................................................................................................................................................5.1.3-1前排座椅 ..................................................................................................................................................5.1.3-1后排座椅 ..................................................................................................................................................5.1.3-2 5.1.4 安全带系统规格 ..................................................................................................................................................................5.1.4-1扭矩规格 ..................................................................................................................................................5.1.4-1 说明与操作 ......................................................................................................................................................5.1.4-1系统概述 ..................................................................................................................................................5.1.4-1 部件分解图 ..............................................................................................................................................5.1.4-2 拆卸与安装 ......................................................................................................................................................5.1.4-3前排安全带 ..............................................................................................................................................5.1.4-3 后排安全带 ..............................................................................................................................................5.1.4-5 5.1.5 后视镜说明与操作 ......................................................................................................................................................5.1.5-1系统概述 ..................................................................................................................................................5.1.5-1 拆卸与安装 ......................................................................................................................................................5.1.5-1后视镜 ......................................................................................................................................................5.1.5-1 5.1.6 仪表板与控制台拆卸方式 ..........................................................................................................................................................5.1.6-1 5.1.7 保险杠拆卸与安装 ......................................................................................................................................................5.1.7-1前保险杠 ..................................................................................................................................................5.1.7-1 后保险杠 ..................................................................................................................................................5.1.7-2 5.1.8把手、锁、锁闩行李箱机械锁扣................................................................................................................................................5.1.8-1 发动机舱盖锁扣................................................................................................................................................5.1.8-2 前门锁体总成....................................................................................................................................................5.1.8-2 后门锁体总成....................................................................................................................................................5.1.8-3 门锁锁芯............................................................................................................................................................5.1.8-3 车门外把手........................................................................................................................................................5.1.8-4 5.1.9内饰板与饰件内饰板与饰件....................................................................................................................................................5.1.9-1 5.1.10 外饰件拆卸与安装 ....................................................................................................................................................5.1.10-1前翼子板内衬 ........................................................................................................................................5.1.10-1 后翼子板内衬 ........................................................................................................................................5.1.10-1 后门窗装饰件 ........................................................................................................................................5.1.10-2车身与附件逸动 2011.08洗涤器 ....................................................................................................................................................5.1.10-25.1.1 全车固定玻璃规格一般规格名称 规格前挡风玻璃 2.0+0.76+2.0夹层白玻后挡风玻璃 3.2钢化白玻后三角窗玻璃 3.2钢化白玻+PVC 注塑包边 后三角窗玻璃带亮条3.2钢化白玻+PVC 注塑包边+SUS304说明与操作系统概述全车固定玻璃包括前、后挡风玻璃，后三角窗玻璃。
长安cs35身维修维修手册(长安cs35车身维修手册检查措施)
id09021c933200
诊断程序
步骤
检查
措施
1 确认 PCM DTC
是 执行适用的 DTC 检查。
• 使用 M-MDS 执行 PCM DTC 检查。 （参见 01-02B-5 车载诊断测试 [LF, L5]。）
（参见 01-02B-11 DTC 表 [LF，L5]。） （参见 01-02A-12 DTC 表 [Z6]。）
统和按钮起动系统 ]。）
• 操作智能钥匙以激活遥控钥匙控制模块。
• 使用 M-MDS 执行高级遥控门锁系统和按钮起动
系统 DTC 检查。
（参见 09-02A-5 DTC 检查 [ 高级遥控门锁系
统和按钮起动系统 ]。）
• 是否出现相同的 DTC？
确认没有其它 DTC 存在 • 是否出现 DTC？
是 执行适用的 DTC 检查。 （参见 09-02A-6 DTC 表 [ 高级遥控门锁系统和按钮起动系 统 ]。）
（参见 01-17A-7 发电机检查 [Z6]。）
否 执行下一步。
• 是否存在故障？
3 确认故障检修完成
是 更换遥控钥匙控制模块 , 然后执行下一步。
• 操作高级钥匙以激活遥控钥匙控制模块。
（参见 09-14-68 遥控钥匙控制模块的拆卸 / 安装。）
• 利用M-MDS清除源于遥控钥匙控制模块的DTC。 否 执行下一步。
（参见 09-02A-5 清除 DTC[ 高级遥控门锁系
统和按钮起动系统 ]。）
• 操作高级钥匙以激活遥控钥匙控制模块。
• 使用 M-MDS 执行高级遥控门锁系统和按钮起动
系统 DTC 检查。
（参见 09-02A-5 DTC 检查 [ 高级遥控门锁系
长安逸动汽车维修手册(车身)_
逸动汽车维修手册第5篇车身各节标题页码5.1车身与附件5.1.1全车固定玻璃...................................................................................................................................5.1.1-15.1.2车门系统...........................................................................................................................................5.1.2-15.1.3座椅...................................................................................................................................................5.1.3-15.1.4安全带系统.......................................................................................................................................5.1.4-15.1.5后视镜...............................................................................................................................................5.1.5-15.1.6仪表板与控制台...............................................................................................................................5.1.6-15.1.7保险杠...............................................................................................................................................5.1.7-15.1.8把手、锁、锁闩...................................................................................................................................5.1.8-15.1.9内饰板与饰件...................................................................................................................................5.1.9-15.1.10外饰件...........................................................................................................................................5.1.10-1 5.2车身维修5.2.1车身维修...........................................................................................................................................5.2.1-1逸动汽车维修手册5.1 车身与附件适合车型：逸动目录 页码5.1.1 全车固定玻璃规格 ..................................................................................................................................................................5.1.1-1一般规格 ..................................................................................................................................................5.1.1-1 说明与操作 ......................................................................................................................................................5.1.1-1系统概述 ..................................................................................................................................................5.1.1-1 部件说明 ..................................................................................................................................................5.1.1-1 拆卸与安装 ......................................................................................................................................................5.1.1-1前挡风玻璃 ..............................................................................................................................................5.1.1-1 后挡风玻璃 ..............................................................................................................................................5.1.1-3 后三角窗玻璃 ..........................................................................................................................................5.1.1-5 5.1.2 车门系统规格 ..................................................................................................................................................................5.1.2-1扭矩规格 ..................................................................................................................................................5.1.2-1 说明与操作 ......................................................................................................................................................5.1.2-1系统概述 ..................................................................................................................................................5.1.2-1 部件说明 ..................................................................................................................................................5.1.2-1 门窗玻璃....................................................................................................................................................5.1.2-1 拆卸与安装 ......................................................................................................................................................5.1.2-1车门玻璃....................................................................................................................................................5.1.2-1 前门电动玻璃升降器................................................................................................................................5.1.2-2 后门电动玻璃升降器................................................................................................................................5.1.2-2 前车窗玻璃呢槽 ......................................................................................................................................5.1.2-3 后车窗玻璃呢槽........................................................................................................................................5.1.2-3 前门限位器 ..............................................................................................................................................5.1.2-4 后门限位器................................................................................................................................................5.1.2-4 前门玻璃滑槽............................................................................................................................................5.1.2-4 后门玻璃滑槽............................................................................................................................................5.1.2-5 前、后门内饰板..........................................................................................................................................5.1.2-6 5.1.3 座椅规格 ..................................................................................................................................................................5.1.3-1扭矩规格 ..................................................................................................................................................5.1.3-1车身与附件逸动 2011.08逸动汽车维修手册说明与操作........................................................................................................................................................5.1.3-1 系统概述 ..................................................................................................................................................5.1.3-1 拆卸与安装 ......................................................................................................................................................5.1.3-1前排座椅 ..................................................................................................................................................5.1.3-1后排座椅 ..................................................................................................................................................5.1.3-2 5.1.4 安全带系统规格 ..................................................................................................................................................................5.1.4-1扭矩规格 ..................................................................................................................................................5.1.4-1 说明与操作 ......................................................................................................................................................5.1.4-1系统概述 ..................................................................................................................................................5.1.4-1 部件分解图 ..............................................................................................................................................5.1.4-2 拆卸与安装 ......................................................................................................................................................5.1.4-3前排安全带 ..............................................................................................................................................5.1.4-3 后排安全带 ..............................................................................................................................................5.1.4-5 5.1.5 后视镜说明与操作 ......................................................................................................................................................5.1.5-1系统概述 ..................................................................................................................................................5.1.5-1 拆卸与安装 ......................................................................................................................................................5.1.5-1后视镜 ......................................................................................................................................................5.1.5-1 5.1.6 仪表板与控制台拆卸方式 ..........................................................................................................................................................5.1.6-1 5.1.7 保险杠拆卸与安装 ......................................................................................................................................................5.1.7-1前保险杠 ..................................................................................................................................................5.1.7-1 后保险杠 ..................................................................................................................................................5.1.7-2 5.1.8把手、锁、锁闩行李箱机械锁扣................................................................................................................................................5.1.8-1 发动机舱盖锁扣................................................................................................................................................5.1.8-2 前门锁体总成....................................................................................................................................................5.1.8-2 后门锁体总成....................................................................................................................................................5.1.8-3 门锁锁芯............................................................................................................................................................5.1.8-3 车门外把手........................................................................................................................................................5.1.8-4 5.1.9内饰板与饰件内饰板与饰件....................................................................................................................................................5.1.9-1 5.1.10 外饰件拆卸与安装 ....................................................................................................................................................5.1.10-1前翼子板内衬 ........................................................................................................................................5.1.10-1车身与附件逸动 2011.08逸动汽车维修手册后翼子板内衬........................................................................................................................................5.1.10-1 后门窗装饰件........................................................................................................................................5.1.10-2 洗涤器....................................................................................................................................................5.1.10-2 5.1.1 全车固定玻璃规格一般规格名称规格前挡风玻璃 2.0+0.76+2.0夹层白玻后挡风玻璃 3.2钢化白玻后三角窗玻璃 3.2钢化白玻+PVC注塑包边后三角窗玻璃带亮条3.2钢化白玻+PVC注塑包边+SUS304说明与操作系统概述全车固定玻璃包括前、后挡风玻璃，后三角窗玻璃。
长安cs35身维修维修手册(长安cs35MTX维修手册)
汽车技师帮技术资料
车载诊断 [ 高级遥控门锁系统和按钮起动系统 ]
MTX 说明
检测条件
可能的原因
起动机继电器电路对接地短路
• 当点火开关位于 ACC 位置或关闭时，起动机监控输入电压低于规定值持续 0.075 s。 • 起动机继电器输入电压在发动机起动过程中低于规定值持续 0.050 s。
• 起动机继电器故障 • 起动切断继电器连接器或接线端故障 • 起动机切断继电器故障 • PCM 连接器或接线端故障 • 遥控钥匙控制模块连接器或接线端故障 • 以下接线端之间的线束对地短路：
1CQ 1CM 1CI 1CE 1CA 1BW 1BS 1BO 1BK 1BG 1BC 1AY 1AU 1AQ 1AM 1AI 1AE 1AA 1W 1S 1O 1K 1G 1C 1CR 1CN 1CJ 1CF 1CB 1BX 1BT 1BP 1BL 1BH 1BD 1AZ 1AV 1AR 1AN 1AJ 1AF 1AB 1X 1T 1P 1L 1H 1D
检查起动机继电器电路是否对接地短路
是 修理或更换可能出现接地短路的线束，然后执行第 8 步。
• 拆下起动机继电器。
否 执行下一步。
• 起动机切断继电器、PCM 和遥控钥匙控制模块
连接器均断开。
• 检查以下接线端 （线束侧）与接地体之间的
连续性：
— 遥控钥匙控制模块接线端 3B
— 遥控钥匙控制模块接线端 2F
断开 )。 • 是否存在故障？
是 维修或更换连接器或接线端，然后执行第 8 步。 否 执行下一步。
检查遥控钥匙控制模块连接器与接线端
• 断开遥控钥匙控制模块连接器。 • 检查连接器和接线端 ( 有无腐蚀、损坏和销
断开 )。 • 是否存在故障？
车载诊断 [ 高级遥控门锁系统和按钮起动系统 ]
MTX 说明
检测条件
可能的原因
起动机继电器电路对接地短路
• 当点火开关位于 ACC 位置或关闭时，起动机监控输入电压低于规定值持续 0.075 s。 • 起动机继电器输入电压在发动机起动过程中低于规定值持续 0.050 s。
• 起动机继电器故障 • 起动切断继电器连接器或接线端故障 • 起动机切断继电器故障 • PCM 连接器或接线端故障 • 遥控钥匙控制模块连接器或接线端故障 • 以下接线端之间的线束对地短路：
1CQ 1CM 1CI 1CE 1CA 1BW 1BS 1BO 1BK 1BG 1BC 1AY 1AU 1AQ 1AM 1AI 1AE 1AA 1W 1S 1O 1K 1G 1C 1CR 1CN 1CJ 1CF 1CB 1BX 1BT 1BP 1BL 1BH 1BD 1AZ 1AV 1AR 1AN 1AJ 1AF 1AB 1X 1T 1P 1L 1H 1D
检查起动机继电器电路是否对接地短路
是 修理或更换可能出现接地短路的线束，然后执行第 8 步。
• 拆下起动机继电器。
否 执行下一步。
• 起动机切断继电器、PCM 和遥控钥匙控制模块
连接器均断开。
• 检查以下接线端 （线束侧）与接地体之间的
连续性：
— 遥控钥匙控制模块接线端 3B
— 遥控钥匙控制模块接线端 2F
断开 )。 • 是否存在故障？
是 维修或更换连接器或接线端，然后执行第 8 步。 否 执行下一步。
检查遥控钥匙控制模块连接器与接线端
• 断开遥控钥匙控制模块连接器。 • 检查连接器和接线端 ( 有无腐蚀、损坏和销
断开 )。 • 是否存在故障？
长安CS35保修说明
质量保修津MPX619发动机型号：JL478QEE大架子号：LS5A3DDE9DA101558长安CS35轿车从购车之日起（以购车发票日期为准），按不同零部件执行不同的质量包修期。
整车三包期为24个月或累计行驶里程5万公里。
整车包修期最长为48个月或累计行驶里程10万公里，营运车辆的整车包修期最长为12个月或累计行驶里程10万公里（任一条件超出，即超出质量包修期）。
具体细则如下：（1）易损件：长安CS35轿车按不同零部件执行不同的质量包修期，其易损件的质量包修期为3个月或行驶5000公里（任一条件超出，即超出质量包修期）易损件包括：空气滤清器芯、机油滤清器、汽油滤清器、地毯、随车工具、雨刮片、全车玻璃、外后视镜（镜片）、内后视镜（镜片）、轮胎、保险丝（或熔断器）。
（2）离合器摩擦片、制动摩擦片（块）、火花塞及全车灯泡的质量包修期为6个月或累计行驶1万公里。
（3）电喇叭和蓄电池的质量包修期为12个月或累计行驶2万公里。
（4）消声器质量包修期为24个月或累计行驶4万公里（5）背门气压撑杆的质量包修期为24个月或累计行驶6万公里。
（6）气缸盖罩总成、气缸盖分总成、进气凸轮轴总成、排气凸轮轴总成、曲轴箱总成、活塞销、连杆总成、曲轴、曲轴正时链轮、正时链条总成、发动机前罩盖、机油集滤器、水泵皮带轮、飞轮、进气歧管总成的质量包修期非营运车辆为48个月或累计行驶10万公里，营运车辆为12个月或累计行驶10万公里。
（7）除上述以外的零部件质量包修期非营运车辆为36个月或累计行驶6万公里，营运车辆（出租车等）为12个月或累计行驶6万公里。
质量包修期内变更车辆用途，其享受的质量包修期不作变更。
在质量包修期内零部件的更换和维修，不能延长新车的质量包修期或更换零部件的质量包修期。

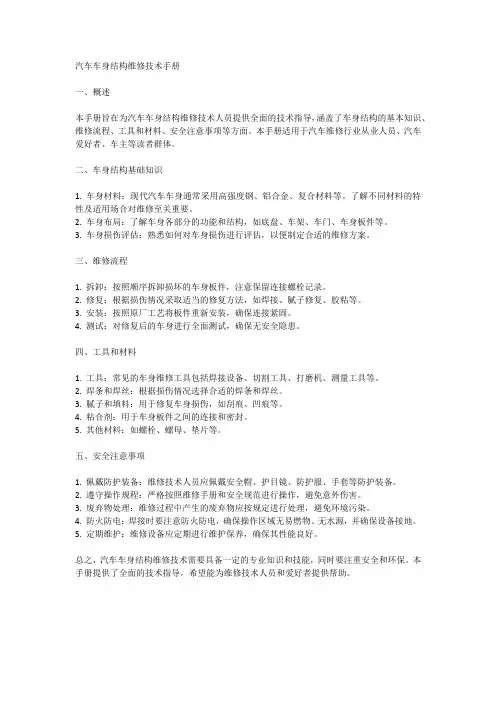

汽车车身结构维修技术手册

汽车车身结构维修技术手册一、概述本手册旨在为汽车车身结构维修技术人员提供全面的技术指导，涵盖了车身结构的基本知识、维修流程、工具和材料、安全注意事项等方面。
本手册适用于汽车维修行业从业人员、汽车爱好者、车主等读者群体。
二、车身结构基础知识1. 车身材料：现代汽车车身通常采用高强度钢、铝合金、复合材料等。
了解不同材料的特性及适用场合对维修至关重要。
2. 车身布局：了解车身各部分的功能和结构，如底盘、车架、车门、车身板件等。
3. 车身损伤评估：熟悉如何对车身损伤进行评估，以便制定合适的维修方案。
三、维修流程1. 拆卸：按照顺序拆卸损坏的车身板件，注意保留连接螺栓记录。
2. 修复：根据损伤情况采取适当的修复方法，如焊接、腻子修复、胶粘等。
3. 安装：按照原厂工艺将板件重新安装，确保连接紧固。
4. 测试：对修复后的车身进行全面测试，确保无安全隐患。
四、工具和材料1. 工具：常见的车身维修工具包括焊接设备、切割工具、打磨机、测量工具等。
2. 焊条和焊丝：根据损伤情况选择合适的焊条和焊丝。
3. 腻子和填料：用于修复车身损伤，如刮痕、凹痕等。
4. 粘合剂：用于车身板件之间的连接和密封。
5. 其他材料：如螺栓、螺母、垫片等。
五、安全注意事项1. 佩戴防护装备：维修技术人员应佩戴安全帽、护目镜、防护服、手套等防护装备。
2. 遵守操作规程：严格按照维修手册和安全规范进行操作，避免意外伤害。
3. 废弃物处理：维修过程中产生的废弃物应按规定进行处理，避免环境污染。
4. 防火防电：焊接时要注意防火防电，确保操作区域无易燃物、无水源，并确保设备接地。
5. 定期维护：维修设备应定期进行维护保养，确保其性能良好。
总之，汽车车身结构维修技术需要具备一定的专业知识和技能，同时要注重安全和环保。
本手册提供了全面的技术指导，希望能为维修技术人员和爱好者提供帮助。
