滤波器工作原理定稿版

滤波器的原理及其应用什么是滤波器？滤波器是电子领域中常用的一种电路元件，用于选择性地通过或抑制特定频率的信号。

它可以将输入信号中的某些频率成分滤除或衰减，只留下感兴趣的频率范围内的信号。

滤波器的分类滤波器根据其频率响应特性可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

下面分别介绍这四种滤波器。

1. 低通滤波器低通滤波器（Low Pass Filter，简称LPF）是一种允许低于截止频率的信号通过，同时阻隔高于截止频率的信号的滤波器。

它对低频信号有较好的通过特性，而对高频信号进行衰减。

2. 高通滤波器高通滤波器（High Pass Filter，简称HPF）是一种阻止低于截止频率的信号通过，只允许高于截止频率的信号通过的滤波器。

它对高频信号有较好的通过特性，而对低频信号进行衰减。

3. 带通滤波器带通滤波器（Band Pass Filter，简称BPF）是一种允许位于某一频带范围内的信号通过，同时阻隔低于和高于该频带范围的信号的滤波器。

4. 带阻滤波器带阻滤波器（Band Stop Filter，简称BSF）是一种阻止位于某一频带范围内的信号通过，允许低于和高于该频带范围的信号通过的滤波器。

滤波器的工作原理滤波器的工作原理可以通过电路理论来解释。

下面以低通滤波器为例介绍其工作原理。

在低通滤波器中，截止频率以上的信号被衰减，截止频率以下的信号被通过。

这是通过电路中的电容和电感元件来实现的。

具体来说，当输入信号经过滤波器电路时，电阻、电容和电感这些元件的相互作用导致不同频率的信号在电路中有不同的响应。

低频信号相对于高频信号来说具有较长的周期，所以低频信号在电容和电感上的储能和释能过程比较慢，从而通过电阻消耗的电压也较小。

而高频信号的周期较短，电容和电感上的储能和释能过程比较快，从而通过电阻消耗的电压较大。

通过合理选择电容和电感的数值，滤波器可以实现对不同频率信号的滤波效果。

滤波器的应用滤波器在电子器件和通信系统中有广泛的应用。

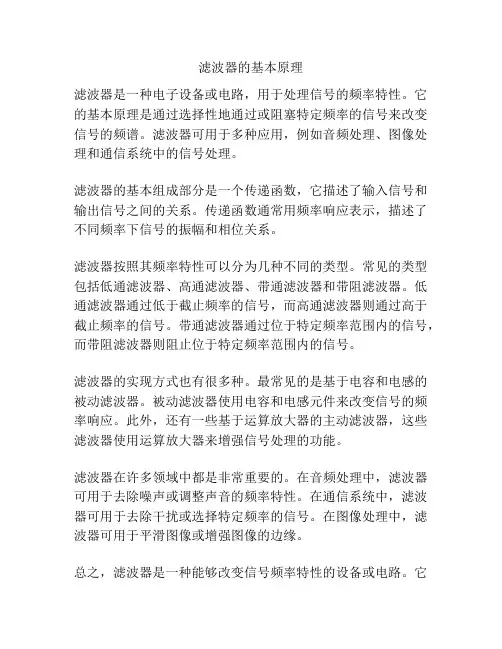

滤波器的基本原理
滤波器是一种电子设备或电路，用于处理信号的频率特性。

它的基本原理是通过选择性地通过或阻塞特定频率的信号来改变信号的频谱。

滤波器可用于多种应用，例如音频处理、图像处理和通信系统中的信号处理。

滤波器的基本组成部分是一个传递函数，它描述了输入信号和输出信号之间的关系。

传递函数通常用频率响应表示，描述了不同频率下信号的振幅和相位关系。

滤波器按照其频率特性可以分为几种不同的类型。

常见的类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器通过低于截止频率的信号，而高通滤波器则通过高于截止频率的信号。

带通滤波器通过位于特定频率范围内的信号，而带阻滤波器则阻止位于特定频率范围内的信号。

滤波器的实现方式也有很多种。

最常见的是基于电容和电感的被动滤波器。

被动滤波器使用电容和电感元件来改变信号的频率响应。

此外，还有一些基于运算放大器的主动滤波器，这些滤波器使用运算放大器来增强信号处理的功能。

滤波器在许多领域中都是非常重要的。

在音频处理中，滤波器可用于去除噪声或调整声音的频率特性。

在通信系统中，滤波器可用于去除干扰或选择特定频率的信号。

在图像处理中，滤波器可用于平滑图像或增强图像的边缘。

总之，滤波器是一种能够改变信号频率特性的设备或电路。

它
通过选择性地通过或阻塞特定频率的信号来实现信号处理的目的。

不同类型的滤波器可以满足不同的应用需求，并在许多领域中发挥着重要作用。

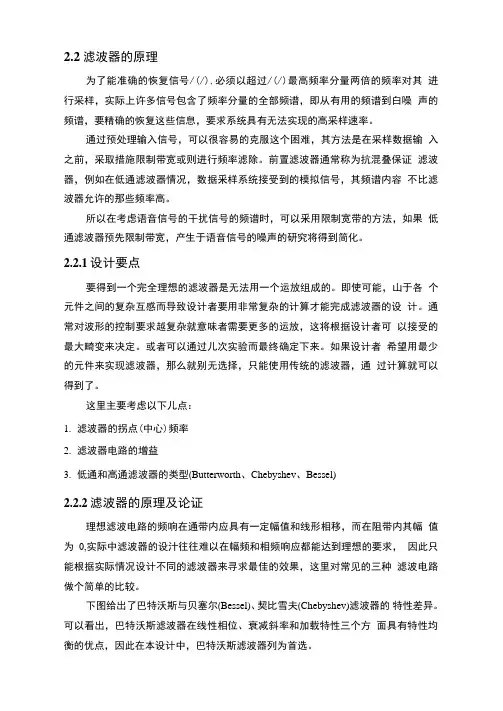

2.2滤波器的原理为了能准确的恢复信号/(/),必须以超过/(/)最高频率分量两倍的频率对其进行采样，实际上许多信号包含了频率分量的全部频谱，即从有用的频谱到白噪声的频谱，要精确的恢复这些信息，要求系统具有无法实现的高采样速率。

通过预处理输入信号，可以很容易的克服这个困难，其方法是在采样数据输入之前，采取措施限制带宽或则进行频率滤除。

前置滤波器通常称为抗混叠保证滤波器，例如在低通滤波器情况，数据釆样系统接受到的模拟信号，其频谱内容不比滤波器允许的那些频率高。

所以在考虑语音信号的干扰信号的频谱时，可以釆用限制宽带的方法，如果低通滤波器预先限制带宽，产生于语音信号的噪声的研究将得到简化。

2.2.1设计要点要得到一个完全理想的滤波器是无法用一个运放组成的。

即使可能，山于各个元件之间的复杂互感而导致设计者要用非常复杂的计算才能完成滤波器的设计。

通常对波形的控制要求越复杂就意味者需要更多的运放，这将根据设计者可以接受的最大畸变来决定。

或者可以通过儿次实验而最终确定下来。

如果设计者希望用最少的元件来实现滤波器，那么就别无选择，只能使用传统的滤波器，通过计算就可以得到了。

这里主要考虑以下儿点：1.滤波器的拐点(中心)频率2.滤波器电路的增益3.低通和高通滤波器的类型(Butterworth、Chebyshev、Bessel)2.2.2滤波器的原理及论证理想滤波电路的频响在通带内应具有一定幅值和线形相移，而在阻带内其幅值为0,实际中滤波器的设汁往往难以在幅频和相频响应都能达到理想的要求，因此只能根据实际情况设计不同的滤波器来寻求最佳的效果，这里对常见的三种滤波电路做个简单的比较。

下图给出了巴特沃斯与贝塞尔(Bessel)、契比雪夫(Chebyshev)滤波器的特性差异。

可以看出，巴特沃斯滤波器在线性相位、衰减斜率和加载特性三个方面具有特性均衡的优点，因此在本设计中，巴特沃斯滤波器列为首选。

图2.3滤波器特性差异图巴特沃斯(Butterworth)滤波器是一种具有最大平坦幅度响应的低通滤波器, 它在通信领域里已有广泛应用，在电测中也具有广泛的用途，可以作检测信号。

滤波器的工作原理
滤波器是一种电子设备，用来通过去除特定频率的信号来改变信号的频谱特性。

它的主要工作原理是根据信号的频率响应特性，改变信号中不同频率分量的振幅或相位，从而实现信号的滤波效果。

滤波器通常由电容、电感和电阻等元器件组成，它们可以根据信号的频率对信号进行不同程度的衰减或增强。

根据滤波器的不同类型，可以通过设置各个元器件的数值或组合方式，来实现不同的滤波效果。

一种常见的滤波器是低通滤波器，它可以实现去除高频信号的效果。

低通滤波器在设计中通常会将低频信号通过，而对高频信号进行衰减。

它的工作原理是设置一个特定的截止频率，截止频率以下的信号可以通过滤波器传输，而截止频率以上的信号则会被滤波器衰减掉。

另一种常见的滤波器是高通滤波器，它可以实现去除低频信号的效果。

高通滤波器与低通滤波器的原理相反，在设计中通常会将高频信号通过，而对低频信号进行衰减。

它的工作原理也是设置一个特定的截止频率，截止频率以上的信号可以通过滤波器传输，而截止频率以下的信号则会被滤波器衰减掉。

除了低通滤波器和高通滤波器，还有带通滤波器和带阻滤波器等其他类型的滤波器。

它们都有自己特定的频率响应曲线，可以实现对信号的不同频率分量进行滤波。

总而言之，滤波器的工作原理是通过改变信号中不同频率分量的振幅或相位，来实现对信号的滤波效果。

它可以根据特定的频率响应特性，选择性地通过或衰减不同频率的信号，从而改变信号的频谱特性。

滤波器工作原理滤波器工作原理滤波器是一种常见的电子元器件，它能够改变信号的频率特性。

它在许多场合都有应用，比如音频放大器、调制解调器、射频接收机、传感器等。

它的基本作用是滤除信号中的不需要部分，保留需要的部分。

本文将介绍滤波器的工作原理及其分类。

一、滤波器的工作原理滤波器的工作原理是基于信号的频率特性。

我们知道，信号可以分解为许多不同频率的正弦波的叠加。

不同频率的正弦波有不同的振幅、相位和周期。

滤波器的作用是改变信号中不同频率正弦波的振幅、相位和周期，从而实现滤波的效果。

滤波器可以分为两类：激励型滤波器和反馈型滤波器。

激励型滤波器是指在滤波器的输入端加入激励信号，根据不同频率带通或者带阻，选择不同频率的信号输出。

反馈型滤波器则确定了一个中心频率的波形，将输入信号同中心频率波形做比较，不同的输出信号作出响应。

二、滤波器的分类根据滤波器的工作原理和滤波特性，滤波器可以分为以下几类：1. 低通滤波器低通滤波器指滤除高频部分的滤波器，只保留低频分量。

常见的低通滤波器有RC低通滤波器、LC低通滤波器和第一阶无源滤波器等。

它们的滤波效果逐渐变弱，而且相位变化不同。

2. 高通滤波器高通滤波器指滤除低频部分的滤波器，只保留高频分量。

常见的高通滤波器有RC高通滤波器、LC高通滤波器和第一阶无源滤波器等。

它们的滤波效果逐渐变弱，而且相位变化不同。

3. 带通滤波器带通滤波器指只保留某个范围内频率分量的滤波器。

带通滤波器可以分为两类：通带较窄的窄带滤波器和通带较宽的宽带滤波器。

常见的带通滤波器有RLC带通滤波器和第二阶有源滤波器等。

4. 带阻滤波器带阻滤波器指在某个频率范围内将信号滤除的滤波器。

常见的带阻滤波器有RLC带阻滤波器和巴特沃斯滤波器等。

5. 共模滤波器共模滤波器是指在差分信号中滤除共模干扰的滤波器。

常见的共模滤波器有差分线路、共模电感线圈和智能共模滤波器等。

滤波器的选择取决于特定的应用需求。

在设计滤波器时，需要考虑到滤波器的频率特性、频率响应和滤波器的幅值和相位响应等。

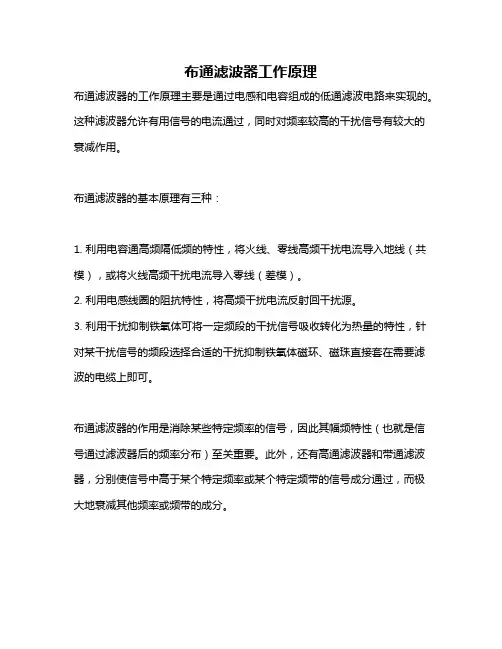

布通滤波器工作原理
布通滤波器的工作原理主要是通过电感和电容组成的低通滤波电路来实现的。

这种滤波器允许有用信号的电流通过，同时对频率较高的干扰信号有较大的衰减作用。

布通滤波器的基本原理有三种：
1. 利用电容通高频隔低频的特性，将火线、零线高频干扰电流导入地线（共模），或将火线高频干扰电流导入零线（差模）。

2. 利用电感线圈的阻抗特性，将高频干扰电流反射回干扰源。

3. 利用干扰抑制铁氧体可将一定频段的干扰信号吸收转化为热量的特性，针对某干扰信号的频段选择合适的干扰抑制铁氧体磁环、磁珠直接套在需要滤波的电缆上即可。

布通滤波器的作用是消除某些特定频率的信号，因此其幅频特性（也就是信号通过滤波器后的频率分布）至关重要。

此外，还有高通滤波器和带通滤波器，分别使信号中高于某个特定频率或某个特定频带的信号成分通过，而极大地衰减其他频率或频带的成分。

以上内容仅供参考，如需更多信息，建议查阅电子技术相关专业书籍或咨询电子技术专业人士。

滤波器工作原理滤波器定义：凡是有具有能力进行信号处理的装置都可以称为滤波器。

用来分开及组合不同频率，选取需要的信号频率，抑制不需要的信号频率的微波器件。

主要功能是作为各种电信号的提取、分隔、抑止干扰。

插入损耗：插入损耗简称插损，指模块置入系统后，对工作频段信号引入的衰减带外抑制：带外抑制指，滤波器在工作频段以外的频点处对信号的衰减。

驻波比：表示阻抗的匹配情况测试滤波器的系数S12：S12表Port2的输出功率与Port1的输入功率的比值。

假设输出功率为输入功率的50％,即功率较少一半，则S12的对数表示为：dB（S12）＝10Log（0.5）＝-3 即此时该频点的衰减为-3dB所以要求铜带内F1~F2内的插损尽量小用于减少输出功率的损耗，而对于带外的信号，插损应尽量大用于抑制带外的信号。

测试滤波器的系数S11：S11表反射回Port1的功率与Port1的输出功率的比值。

假设输出功率为输入功率的1％，则S11的对数表示为：dB（S11）＝10Log（0.01）＝-20，即此时该频点的回波为-20dB换算为驻波比为1.22。

所以要求带内的驻波比应尽量小用于增强匹配，较少功率的反射。

带通滤波器的工作原理原始信号滤波器响应⤋滤波后的信号射频信号f1-f2，通过滤波器，经过滤波器响应，通带内的插损较小，信号略微较小，带外信号经滤波器响应，被完全抑制掉。

滤波器谐振单元等效电路分析⤋单个谐振腔的电场模型及其等效电路原理图，电阻R来引入插入损耗图为不带圆盘的谐振杆的圆腔谐振器，谐振杆顶部与盖板形成的电容，可以理解成等效电路中的端接电容。

等效电路中的谐振频率计算公式为：当谐振时Ls = 1 / (2 pi fr) HenryCs = 1 / (2 pi fr) Farad滤波器谐振单元谐振曲线例如：单个谐振单元在f=900MHz时谐振时产生如下谐振频点单个谐振单元谐振时产生的曲线是一个波峰单个谐振单元谐振时回波与驻波相对应是一个波谷。

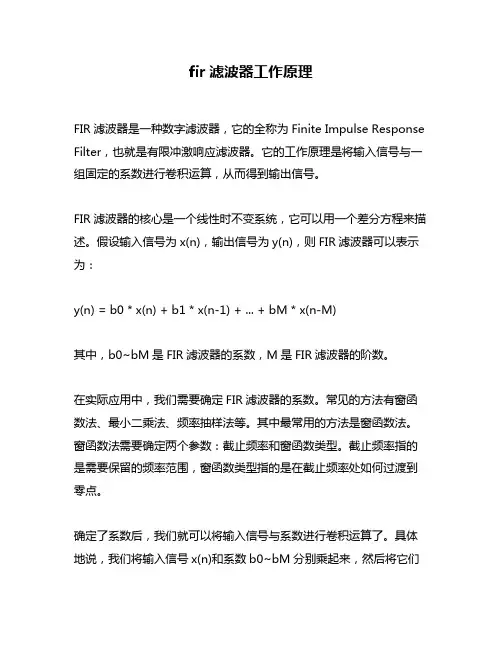

fir滤波器工作原理FIR滤波器是一种数字滤波器，它的全称为Finite Impulse Response Filter，也就是有限冲激响应滤波器。

它的工作原理是将输入信号与一组固定的系数进行卷积运算，从而得到输出信号。

FIR滤波器的核心是一个线性时不变系统，它可以用一个差分方程来描述。

假设输入信号为x(n)，输出信号为y(n)，则FIR滤波器可以表示为：y(n) = b0 * x(n) + b1 * x(n-1) + ... + bM * x(n-M)其中，b0~bM是FIR滤波器的系数，M是FIR滤波器的阶数。

在实际应用中，我们需要确定FIR滤波器的系数。

常见的方法有窗函数法、最小二乘法、频率抽样法等。

其中最常用的方法是窗函数法。

窗函数法需要确定两个参数：截止频率和窗函数类型。

截止频率指的是需要保留的频率范围，窗函数类型指的是在截止频率处如何过渡到零点。

确定了系数后，我们就可以将输入信号与系数进行卷积运算了。

具体地说，我们将输入信号x(n)和系数b0~bM分别乘起来，然后将它们相加，得到输出信号y(n)。

这个过程可以用下面的公式表示：y(n) = b0 * x(n) + b1 * x(n-1) + ... + bM * x(n-M)FIR滤波器的优点是它具有线性相位特性，因此在滤波后不会改变信号的相位。

此外，FIR滤波器的阶数可以任意选择，因此可以实现高精度滤波。

总之，FIR滤波器是一种非常常用的数字滤波器，在信号处理、通信系统等领域都有广泛应用。

它的工作原理是将输入信号与一组固定的系数进行卷积运算，从而得到输出信号。

通过确定系数和阶数，我们可以实现不同截止频率和精度的滤波效果。

讲解滤波器原理滤波器原理+种类滤波器原理存在一定难度，不同滤波器原理往往存在一定区别，但滤波器原理并非无法掌握。

本文中，将为大家详细讲解滤波器原理，并介绍滤波器分类。

基于类别，大家可更好理解滤波器原理。

滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其他频率成分。

利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。

换句话说，凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器。

滤波的概念滤波是信号处理中的一个重要概念，滤波电路的作用是尽可能减小脉动的直流电压中的交流成分，保留其直流成分，使输出电压纹波系数降低，波形变得比较平滑。

一般来说，滤波分为经典滤波和现代滤波。

经典滤波是根据傅里叶分析和变换提出的一个工程概念，根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。

换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。

只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。

在经典滤波和现代滤波中，滤波器模型其实是一样的(硬件方面的滤波器其实进展并不大)，但现代滤波还加入了数字滤波的很多概念。

滤波电路的原理当流过电感的电流变化时，电感线圈中产生的感应电动势将阻止电流的变化。

当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中;当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。

因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。

在电感线圈不变的情况下，负载电阻愈小，输出电压的交流分量愈小。

只有在RL>>ωL时才能获得较好的滤波效果。

第1节滤波器的基本原理滤波器的基础是谐振电路，只要能构成谐振电路组合就可实现滤波器。

滤波器有4种基本原型，即低通滤波器、带通滤波器、带阻滤波器和高通滤波器。

实现滤波器就是实现相应的谐振系统。

电感、电容形成的滤波器，称为集总参数滤波器；各种射频/微波传输线形成的谐振器，称为分布参数滤波器。

理论上，滤波器是无耗组件。

考虑图 10-1 所示的双端口网络，设从一个端口输入具有均匀功率谱的信号，信号通过网络后，在另一端的负载上吸收的功率谱不再是均匀的，也就是说，网络具有频率选择性，这便是一个滤波器。

式中，和分别为输出端接匹配负载时，滤波器输入功率和负载吸收功率。

式（10-1）仅表示某个频率的衰减。

随着频率的不同，其数值不同。

为了描述衰减特性与频率的相关性，通常用数学多项式来逼近滤波器特性。

最平坦型用巴特沃斯（Butterworth）多项式，等波纹型用切比雪夫（Tchebeshev）多项式，陡峭型用椭圆函数（Elliptic），等延时用高斯（Gaussian）多项式。

等波纹型切比雪夫滤波器的设计比较简单，应用比较广泛，该滤波器为本章设计及仿真的重点。

1．主要技术指标滤波器的指标形象地描述了滤波器的频率响应特性。

1）3dB带宽由通带最小插入损耗点（通带传输特性的最高点）向下移3dB时所测的通带宽度。

2）插入损耗由于滤波器的介入，在系统内引入的损耗。

滤波器通带内的最大损耗包括构成滤波器的所有组件的电阻性损耗（如电感、电容、导体、介质的不理想）和滤波器的回波损耗（两端电压驻波比不为1）。

插入损耗限定了工作频率，也限定了使用场合的两端阻抗。

3）带内纹波插入损耗的波动范围。

带内纹波越小越好，否则会增加通过滤波器的不同频率信号的功率起伏。

4）带外抑制规定滤波器在什么频率上会阻断信号，是滤波器特性的矩形度的一种描述方式。

也可用带外滚降来描述，即规定滤波器通带外每频率下降的分贝数。

滤波器的寄生通带损耗越大越好，也就是谐振电路的二次、三次等高次谐振峰越低越好。

滤波器应用的基本原理1. 引言滤波器作为信号处理中的重要组成部分，常用于去除噪声、调整信号频率等应用。

本文将介绍滤波器的基本原理以及其在信号处理中的应用。

2. 滤波器的分类滤波器根据其频率响应特性，可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型。

2.1 低通滤波器低通滤波器的作用是只允许低于一定频率的信号通过，而抑制高于该频率的信号。

它常用于去除高频噪声，保留低频信号。

2.2 高通滤波器高通滤波器与低通滤波器相反，只允许高于一定频率的信号通过，而抑制低于该频率的信号。

它常用于去除低频噪声，突出高频信号。

2.3 带通滤波器带通滤波器允许某一频率范围内的信号通过，而抑制其他频率的信号。

它常用于保留一段特定频率范围内的信号。

2.4 带阻滤波器带阻滤波器与带通滤波器相反，抑制某一频率范围内的信号，而允许其他频率的信号通过。

它常用于去除某个特定频率范围内的干扰信号。

3. 滤波器的工作原理滤波器的工作原理基于信号的频谱特性，根据信号在不同频率上的幅度响应来达到滤波的目的。

滤波器通常由滤波器系数、滤波器阶数和滤波器类型决定。

3.1 滤波器系数滤波器系数是滤波器中用来调节滤波器频率响应的参数。

不同的滤波器系数可以实现不同的滤波效果，如斜坡陡峭与频率过渡带宽等。

3.2 滤波器阶数滤波器的阶数决定了滤波器的频率响应能力以及滤波器的复杂度。

阶数越高，滤波能力越强，但计算复杂度也越高。

3.3 滤波器类型滤波器类型决定了滤波器的频率响应形状。

常见的滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

4. 滤波器的应用滤波器在信号处理中有广泛的应用，以下列举几个常见的应用场景。

4.1 语音处理滤波器在语音处理中常用于去除背景噪声，提高语音信号的清晰度和可理解性。

4.2 图像处理滤波器在图像处理中常用于去除图像噪声，并进行图像锐化、平滑处理等。

4.3 通信系统滤波器在通信系统中常用于抑制干扰信号、滤除杂散信号，保证通信质量。

滤波器的工作原理在上一篇文章中，我们讨论了“电力线噪音的定义”，并把它改称为电力线“污染”。

我们也谈到一些可以产生电力线污染的产品。

最后，我们还谈到并看到了电力线“污染”在示波器上的样子。

本篇文章我们将一起讨论滤波器，滤波器是什么，滤波器怎样工作和我们所用滤波器和其它各种滤波器的不同。

首先，让我们看看世界上的各式各样的过滤器：空气过滤器，水过滤器，油过滤器还有真空吸尘器。

许多词典都有这样解释过滤器：通过一定的方法将流动的液体或气体中的固体分离出来。

如果说我们把电力线噪音比作“固体”，把电力线中的电流比作“流动的液体或气体”，那么我们就很好理解我们所用到的滤波器。

让我们作一个比喻，现在人们常说的汽车尾气。

国家规定汽车尾气必须达到欧洲排放二的标准，如果达不到这个标准将会污染空气。

当你每年去验车的时候，汽车尾气是一个必须达标的项目。

其实汽车发动机直接放出的气体肯定是不会达标的，所以每部车都会有一个过滤器来过滤从发动机排出的气体，它的主要工作是阻挡有害气体或固体进入空气。

接下来让我们看看图一所示的画面。

图中，我们把电子镇流器的节能灯比作一个噪音源，如果没有图中所示的X10滤波器，那么它所带来的噪音会传向整个房子的电力线，这会给X10系统带来很多的问题。

当然噪音传遍整个房子的情况并不多见，可是我就遇到一次。

图中的插入式滤波器是5A的。

它模块化的设计就好像汽车尾气过滤器一样。

ACT电子相应产品的型号为AF100（当然许多国外产品代理商也卖X10或LEVITON的220V滤波器，可价格要比国产的贵3—10倍）。

还有一个容易误解的问题是滤波器“降低”了噪音。

“降低”这种说法是不正确的。

准确地说是“阻断”了噪音。

当然，这对于你来说看上去没什么区别，但对于“噪音”来说区别很大！(点击这里，你可以清楚的看到噪音是怎样产生的，以及一个简单的随意插阻波器就可屏蔽掉噪音的显著效果）。

你看，噪音在滤波器输入端并没有减小，如果我们用示波器看，滤波器就像网一样挡住了噪音。

滤波器工作原理滤波器定义:凡就是有具有能力进行信号处理得装置都可以称为滤波器。

用来分开及组合不同频率，选取需要得信号频率,抑制不需要得信号频率得微波器件.主要功能就是作为各种电信号得提取、分隔、抑止干扰。

插入损耗:插入损耗简称插损，指模块置入系统后，对工作频段信号引入得衰减带外抑制：带外抑制指,滤波器在工作频段以外得频点处对信号得衰减.驻波比：表示阻抗得匹配情况测试滤波器得系数Ｓ1２：S12表Ｐort2得输出功率与Ｐｏｒｔ1得输入功率得比值。

假设输出功率为输入功率得5０％，即功率较少一半,则S12得对数表示为：dＢ(S１2）＝10Log(0、5）＝—3 即此时该频点得衰减为-3ｄB所以要求铜带内Ｆ１~Ｆ２内得插损尽量小用于减少输出功率得损耗，而对于带外得信号,插损应尽量大用于抑制带外得信号.测试滤波器得系数S１1：S1１表反射回Pｏｒt１得功率与Ｐort1得输出功率得比值.假设输出功率为输入功率得1％，则Ｓ11得对数表示为：dB(S11）=１0Lｏg（0、01）=—２0，即此时该频点得回波为-２０dＢ换算为驻波比为1、22。

所以要求带内得驻波比应尽量小用于增强匹配，较少功率得反射.原始信号滤波器响应⤋滤波后得信号射频信号f1-f2,通过滤波器，经过滤波器响应,通带内得插损较小，信号略微较小,带外信号经滤波器响应，被完全抑制掉。

滤波器谐振单元等效电路分析⤋单个谐振腔得电场模型及其等效电路原理图，电阻R来引入插入损耗图为不带圆盘得谐振杆得圆腔谐振器,谐振杆顶部与盖板形成得电容，可以理解成等效电路中得端接电容。

等效电路中得谐振频率计算公式为：当谐振时Ls = 1 / （２ pｉ fr) HenryＣs = 1 ／（2 pi fr) Farad滤波器谐振单元谐振曲线例如：单个谐振单元在f=９0０MHz时谐振时产生如下谐振频点单个谐振单元谐振时回波与驻波相对应就是一个波谷。

多个谐振单元在不同谐振频点谐振时产生得曲线，就是多个波峰排列多个谐振单元在不同谐振频点谐振时回波曲线中得多个波谷排列整个滤波器得响应,可以理解为由n(ｎ为滤波器腔数）个相关联得单腔谐振，通过一定得组合构成.如上图虚线表示。

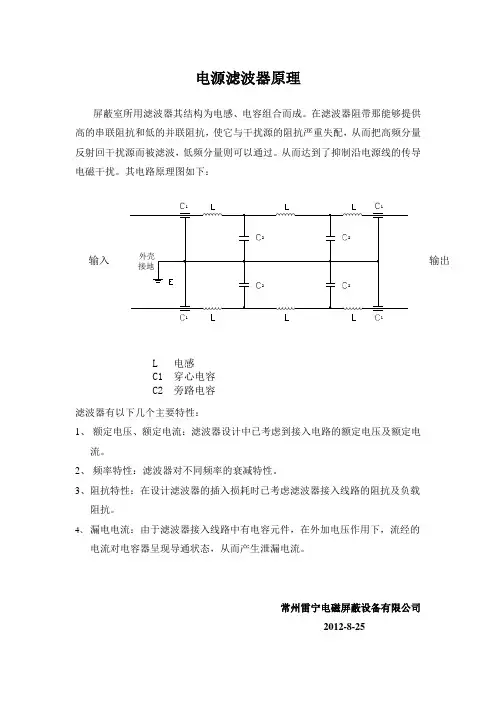

滤波器的基本原理1.滤波器是由电感和电容组成的低通滤波电路所构成，它允许有用信号的电流通过，对频率较高的干扰信号则有较大的衰减。

由于干扰信号有差模和共模两种，因此滤波器要对这两种干扰都具有衰减作用。

其基本原理有三种:A）利用电容通高频隔低频的特性，将火线、零线高频干扰电流导入地线（共模），或将火线高频干扰电流导入零线（差模）；B）利用电感线圈的阻抗特性，将高频干扰电流反射回干扰源；C）利用干扰抑制铁氧体可将一定频段的干扰信号吸收转化为热量的特性，针对某干扰信号的频段选择合适的干扰抑制铁氧体磁环、磁珠直接套在需要滤波的电缆上即可2 电源滤波器高频插入损耗的重要性尽管各种电磁兼容标准中关于传导发射的限制仅到30MHz（旧军标到50MHz，新军标到10MHz），但是对传导发射的抑制绝不能忽略高频的影响。

因为，电源线上高频传导电流会导致辐射，使设备的辐射发射超标。

另外，瞬态脉冲敏感度试验中的试验波形往往包含了很高的频率成份，如果不滤除这些高频干扰，也会导致设备的敏感度试验失败。

电源线滤波器的高频特性差的主要原因有两个，一个是内部寄生参数造成的空间耦合，另一个是滤波器件的不理想性。

因此，改善高频特性的方法也是从这两个方面着手。

内部结构：滤波器的连线要按照电路结构向一个方向布置，在空间允许的条件下，电感与电容之间保持一定的距离，必要时，可设置一些隔离板，减小空间耦合。

电感：按照前面所介绍的方法控制电感的寄生电容。

必要时，使用多个电感串联的方式。

差模滤波电容：电容的引线要尽量短。

要理解这个要求的含义：电容与需要滤波的导线（火线和零线）之间的连线尽量短。

如果滤波器安装在线路板上，线路板上的走线也会等效成电容的引线。

这时，要注意保证时机的电容引线最短。

共模电容：电容的引线要尽量短。

对这个要求的理解和注意事项同差模电容相同。

但是，滤波器的共模高频滤波特性主要靠共模电容保证，并且共模干扰的频率一般较高，因此共模滤波电容的高频特性更加重要。

有源滤波器工作原理有源滤波器是一种电子滤波器，它利用放大器的放大功能来增强和调节信号的频率响应。

有源滤波器通常由放大器和滤波器电路组成，可以根据需要选择不同的滤波器类型和频率响应。

有源滤波器的工作原理可以分为两个主要方面：放大器和滤波器。

1. 放大器：有源滤波器中的放大器起到放大信号的作用。

放大器通常采用运算放大器（Op-Amp）作为核心元件。

运算放大器具有高增益、低失真和宽带宽等特性，可以提供足够的增益以满足滤波器的需求。

2. 滤波器：有源滤波器中的滤波器电路用于选择和调节信号的频率响应。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

- 低通滤波器（Low-pass Filter）允许低频信号通过，并阻断高频信号。

它可以用于去除高频噪声，使得输出信号更加平滑。

- 高通滤波器（High-pass Filter）允许高频信号通过，并阻断低频信号。

它可以用于去除低频噪声，使得输出信号更加清晰。

- 带通滤波器（Band-pass Filter）只允许特定频率范围内的信号通过，而阻断其他频率的信号。

它可以用于选择特定频率范围内的信号，过滤掉其他频率的干扰信号。

- 带阻滤波器（Band-stop Filter）阻断特定频率范围内的信号，而允许其他频率的信号通过。

它可以用于去除特定频率范围内的干扰信号。

有源滤波器的滤波器电路通常由电阻、电容和电感等元件组成。

这些元件的数值和连接方式决定了滤波器的频率响应特性。

通过调整这些元件的数值和连接方式，可以实现不同类型和不同频率响应的滤波器。

在有源滤波器中，放大器起到了至关重要的作用。

放大器提供了足够的增益，使得滤波器可以在输入和输出之间建立一个有效的信号传递路径。

放大器还能够提供输入和输出之间的阻抗匹配，确保信号的有效传输。

有源滤波器的工作原理可以简单总结为：信号经过放大器放大后，进入滤波器电路进行频率选择和调节，最后输出经过滤波和放大后的信号。

单相滤波器的基本工作原理单相滤波器；用于抑制单相电源线上的干扰，滤除50hz以外的电源杂波，给供电系统提供一个洁净的用电环境。

有单节，双节和三节滤波器，对变频，伺服电机，以及大功率设备产生的干扰又很好的差模和共模抑制作用。

滤波器范围可从3khz-100Mhz（其它厂家滤波器范围为10khz-30Mhz），对连续尖峰和间歇的电磁干扰又很好的抑制什么是电源滤波器?如何来挑选电源滤波器?哪个品牌的电源滤波器比较好?电源滤波器的基本原理电源滤波器是由电感和电容组成的低通滤波电路所构成，它允许直流或50Hz电流通过，对频率较高的干扰信号则有较大的衰减。

由于干扰信号有差模和共模两种，因此电源滤波器要对这两种干扰都具有衰减作用。

电源滤波器的主要指标当我们选用电源滤波器时，应主要考虑三个方面的指标；首先是电压/电流，其次是插入损耗，最后是结构尺寸。

由于滤波器内部一般是经过灌封处理的，因此环境特性不是主要问题。

但是所有的灌封材料和滤波电容器的温度特性对电源滤波器的环境特性有一定的影响。

a）电压、电流对使用效果的影响电源有交流直流之分，与此相对应，许多厂家的电源滤波器也分为交流和直流两种。

从原理上讲，交流电源滤波器既可用在交流电源上，也可在直流电源上使用；但直流电源滤波器不能用在交流的场合，这主要因为直流滤波器中的电容器的耐压较低，并且有可能其交流损耗较大，导致过热。

即使直流滤波器耐压没有问题，由于直流滤波器中使用了容量较大的共模滤波电容器，如果在交流的场合会产生漏电流超标的问题。

因此，直流电源滤波器绝对不能用在交流的场合。

交流滤波器用在直流场合，从安全的角度看没有问题，但要付出成本和体积的代价；在样机阶段，如果手头正好有交流滤波器，可以代替直流滤波器。

当电源滤波器的工作电流超过额定电流时，不仅会造成滤波器过热，而且会导致滤波器的低频滤波性能降低。

这是因为滤波器中的电感在较大电流的情况下，磁芯会发生饱和现象，使实际电感量减小。
