第一章 船舶基础知识

第一章船舶与货运基础知识第一节船舶的重量性能和容积性能一、船舶的重量性能：1、排水量（Displacement）△:无航速的船舶在静水中处于自由漂浮状态时，船体所排开水的重量，该装载状态下船舶的总重量。

公式：△=V×ρ（t）。

包括空船排水量（Light ship displacement）△L(有船体、机器设备、机器中的燃料及润料、锅炉中的燃料和水及冷凝器中的淡水等重量的总和)；满载排水量（Full loaded displacement）△S(包括空船重量、货物、燃润料、淡水、压载水、船员及行李、粮食、供应品、船用备品等重量的总和)；装载排水量（Loaded displacement）△(空、满载水线之间任一吃水下的排水量。

)2、载重量：运输船舶所装载的载荷重量。

包括总载重量（Dead weight）DW:船舶在空载水线与满载水线之间任一确定的吃水下，船舶所能装载的最大重量。

公式：DW=△-△L，（新船出厂时随船舶资料作为船舶基本参数提供的总载重量是夏季满载水线的总载重量，DWs）;净载重量（Net deadweight）NDW：具体航次中船舶所能装载货物重量的最大值。

公式：NDW=DWmax－ΣG-C(t).（新船出厂时随船舶资料作为船舶基本参数提供的净载重量是夏季满载水线下保持最大续航能力，且船舶常数为零）。

3、航次储备量ΣG：具体航次中船舶为维持生产和生活的需要而必须储备的所有重量的总合。

4、船舶常数（Constant）C:包括定期修理和局部改装的改变量；残留货物、垫舱物料及垃圾；污油、积水、沉淀物；未计入备品重量破旧机件、器材、废旧物料；附的海藻、贝类等海生物。

二、船舶的容积性能：船舶所具有的容纳各类载荷体积的性能。

1、舱柜容积（Compartment capacity）:船体内部用来装载货物、燃料、淡水等液体载荷的围蔽处所的容积。

包括货舱散装容积（Grain capacity）；货舱包装容积（Bale capacity）；液货舱容积（Liquid capacity）：船舶的液货舱所能容纳液货的最大容积；液舱容积（Tank capacity）：船舶的燃料、润料、淡水、压载水舱柜容纳相应液体的最大容积。

船舶基础知识目录一、船舶概述 (2)1. 船舶定义与分类 (3)1.1 船舶定义 (4)1.2 船舶分类及其特点 (5)2. 船舶发展史 (6)2.1 古代船舶简介 (7)2.2 现代船舶发展 (8)二、船舶结构与组成部分 (9)1. 船舶总体结构 (11)1.1 船体结构 (13)1.2 船舶上层建筑 (13)2. 主要组成部分 (14)2.1 船底结构 (16)2.2 船侧结构 (17)2.3 甲板及上层建筑布局 (18)三、船舶动力系统 (20)1. 主机系统 (21)1.1 柴油机简介 (22)1.2 蒸汽轮机概述 (23)1.3 其他主机类型 (24)2. 辅助动力系统 (26)2.1 船舶电力系统 (28)2.2 推进系统辅助设备 (29)四、船舶航海与导航设备 (30)1. 航海仪器及导航设备概述 (32)1.1 罗盘与GPS定位设备 (33)1.2 雷达与自动避碰系统 (34)1.3 其他导航辅助设备 (35)2. 船舶通信与信号设备 (36)2.1 无线电通信设备简介 (37)2.2 信号灯及号笛系统介绍及应用场景分析 (39)一、船舶概述船舶是一种水上交通工具，用于运输人员和货物。

它可以是客船、货船、油轮、驳船等各种类型。

船舶的基本结构包括船体、船舶推进系统、船舶导航系统、船舶通讯系统、船舶救生系统等。

船体：船体是船舶的主体部分，通常采用钢铁材料制成。

它的作用是承载船舶的重量，并提供船舶的浮力。

船体的形状和结构可以根据不同的船舶类型和使用要求而设计。

船舶推进系统：船舶推进系统是使船舶在水中前进的动力系统。

常见的推进系统有蒸汽轮机、柴油机、电动机等。

这些推进系统通过将燃料或电能转化为机械能，驱动螺旋桨或舵扇产生推力，使船舶前进或改变航向。

船舶导航系统：船舶导航系统是帮助船舶安全航行和定位的系统。

它包括罗盘、航海图、雷达、GPS等设备。

通过这些设备，船员可以确定船舶的位置、航向和速度，从而确保船舶安全准确地到达目的地。

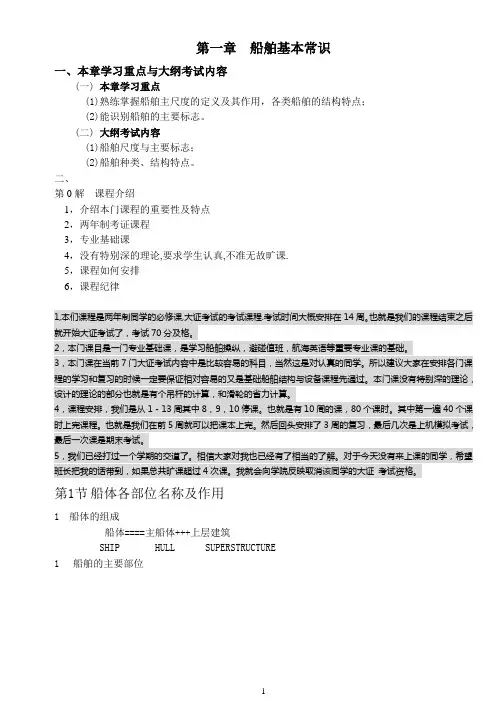

第一章船舶基本常识一、本章学习重点与大纲考试内容(一)本章学习重点(1)熟练掌握船舶主尺度的定义及其作用，各类船舶的结构特点；(2)能识别船舶的主要标志。

(二)大纲考试内容(1)船舶尺度与主要标志；(2)船舶种类、结构特点。

二、第0解课程介绍1，介绍本门课程的重要性及特点2，两年制考证课程3，专业基础课4，没有特别深的理论,要求学生认真,不准无故旷课.5，课程如何安排6，课程纪律1,本们课程是两年制同学的必修课,大证考试的考试课程.考试时间大概安排在14周。

也就是我们的课程结束之后就开始大证考试了，考试70分及格。

2，本门课目是一门专业基础课，是学习船舶操纵，避碰值班，航海英语等重要专业课的基础。

3，本门课在当前7门大证考试内容中是比较容易的科目，当然这是对认真的同学。

所以建议大家在安排各门课程的学习和复习的时候一定要保证相对容易的又是基础船舶结构与设备课程先通过。

本门课没有特别深的理论，设计的理论的部分也就是有个吊杆的计算，和滑轮的省力计算。

4，课程安排，我们是从1－13周其中8，9，10停课。

也就是有10周的课，80个课时。

其中第一遍40个课时上完课程。

也就是我们在前5周就可以把课本上完。

然后回头安排了3周的复习，最后几次是上机模拟考试，最后一次课是期末考试。

5，我们已经打过一个学期的交道了。

相信大家对我也已经有了相当的了解。

对于今天没有来上课的同学，希望班长把我的话带到，如果总共旷课超过4次课。

我就会向学院反映取消该同学的大证考试资格。

第1节船体各部位名称及作用1 船体的组成船体====主船体+++上层建筑SHIP HULL SUPERSTRUCTURE1船舶的主要部位2甲板及横舱壁注意：这里在黑板上画出如下船舶侧面简图，然后从首至尾讲评船体的主要结构，结合英语。

3船体各主要舱室重点：1．中机型船的特点是：A．空载吃水差较小B．中间舱容浪费大C．尾轴长，造价高D．空船易造成中垂2．尾机型船舶的特点是：A．空载吃水差大B．舱容利用率高C.首压载易产生较大纵向弯矩3．最上一层首尾通长甲板，一般称为A．主甲板B．干舷甲板C．强力甲板D．舱壁甲板E．遮蔽甲板4．上甲板以上连接两舷的围蔽空间称之为：上层建筑5．船舶的首舷是指船首两侧船壳弯曲处6．深舱是指既可装货也可装压载水的舱7.隔离空舱专门用于：A。

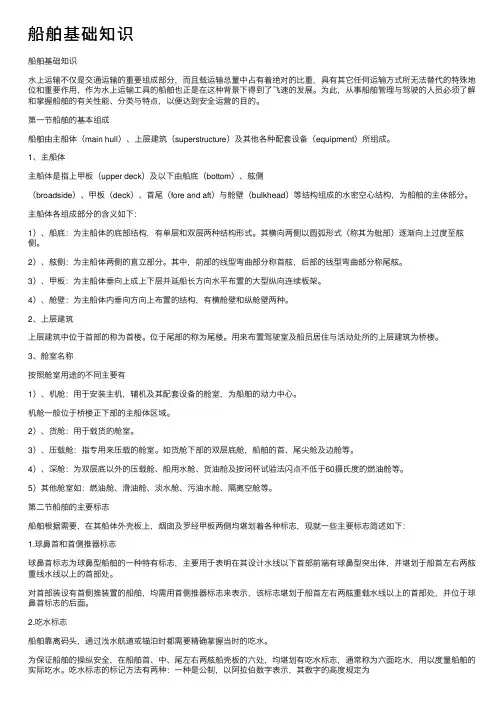

船舶基础知识船舶基础知识⽔上运输不仅是交通运输的重要组成部分，⽽且载运输总量中占有着绝对的⽐重，具有其它任何运输⽅式所⽆法替代的特殊地位和重要作⽤，作为⽔上运输⼯具的船舶也正是在这种背景下得到了飞速的发展。

为此，从事船舶管理与驾驶的⼈员必须了解和掌握船舶的有关性能、分类与特点，以便达到安全运营的⽬的。

第⼀节船舶的基本组成船舶由主船体（main hull）、上层建筑（superstructure）及其他各种配套设备（equipment）所组成。

1、主船体主船体是指上甲板（upper deck）及以下由船底（bottom）、舷侧（broadside）、甲板（deck）、⾸尾（fore and aft）与舱壁（bulkhead）等结构组成的⽔密空⼼结构，为船舶的主体部分。

主船体各组成部分的含义如下：1）、船底：为主船体的底部结构，有单层和双层两种结构形式。

其横向两侧以圆弧形式（称其为舭部）逐渐向上过度⾄舷侧。

2）、舷侧：为主船体两侧的直⽴部分。

其中，前部的线型弯曲部分称⾸舷，后部的线型弯曲部分称尾舷。

3）、甲板：为主船体垂向上成上下层并延船长⽅向⽔平布置的⼤型纵向连续板架。

4）、舱壁：为主船体内垂向⽅向上布置的结构，有横舱壁和纵舱壁两种。

2、上层建筑上层建筑中位于⾸部的称为⾸楼。

位于尾部的称为尾楼。

⽤来布置驾驶室及船员居住与活动处所的上层建筑为桥楼。

3、舱室名称按照舱室⽤途的不同主要有1）、机舱：⽤于安装主机，辅机及其配套设备的舱室，为船舶的动⼒中⼼。

机舱⼀般位于桥楼正下部的主船体区域。

2）、货舱：⽤于载货的舱室。

3）、压载舱：指专⽤来压载的舱室。

如货舱下部的双层底舱，船舶的⾸、尾尖舱及边舱等。

4）、深舱：为双层底以外的压载舱、船⽤⽔舱、货油舱及按闭杯试验法闪点不低于60摄⽒度的燃油舱等。

5）其他舱室如：燃油舱、滑油舱、淡⽔舱、污油⽔舱、隔离空舱等。

第⼆节船舶的主要标志船舶根据需要，在其船体外壳板上，烟囱及罗经甲板两侧均堪划着各种标志，现就⼀些主要标志简述如下：1.球⿐⾸和⾸侧推器标志球⿐⾸标志为球⿐型船舶的⼀种特有标志，主要⽤于表明在其设计⽔线以下⾸部前端有球⿐型突出体，并堪划于船⾸左右两舷重线⽔线以上的⾸部处。

一、船舶的基本结构和分类1. 船舶的基本结构船舶一般由船体、主机和辅机等组成，船体是船舶的主体结构，主机是船舶的动力装置，辅机是船舶的辅助设备。

2. 船舶的分类根据用途和功能的不同，船舶可以分为货船、客船、拖船、渔船、救助船、工程船等。

按照推进方式可以分为帆船、螺旋桨船、水翼船等。

二、船舶的基本原理1. 浮力原理船舶的浮力是由船体下沉的水的排斥作用形成的，浮力的大小与排开的水体积成正比。

2. 推进力原理船舶的推进力是通过推进装置产生的，推进装置通常为螺旋桨或水翼等。

三、航行安全知识1. 航行规则航行规则是船舶在海上航行时必须遵守的一系列规定，主要包括航行会遇规则、船舶灯号规则、国际信号旗使用规则等。

2. 防护装置船舶的防护装置包括船舶外壳防腐保养、救生设备、船舶安全设备等，这些装置对于航行安全具有重要的保障作用。

四、船舶维护保养1. 船舶维护船舶维护包括定期维护和日常维护，定期维护主要包括船体检查、主机维护、船舶电气设备检修等。

2. 船舶保养船舶保养是指对船舶各部件进行保养和维护，以延长船舶的使用寿命，保障航行安全。

1. 船舶设计船舶设计是根据船舶用途和功能的不同，进行设计和选择船体形状、动力系统、船舶排水量、船舶承载能力等参数。

2. 船舶建造船舶建造是根据设计图纸进行船舶的制造和组装，主要包括钢构件焊接、船体安装、动力设备安装等。

六、船舶操作技能1. 船舶操纵船舶操纵是指船舶在水上的操作技能，主要包括舵轮操作、引擎控制、码头靠泊等。

2. 船舶维修船舶维修是指船舶日常维修、机械设备故障排除、船舶电气维修等。

七、船舶污染防治1. 污染原理船舶污染是指船舶排放的废气、废水及废油等对海洋环境的污染。

2. 防治措施防治船舶污染的措施包括加强船舶技术装备改进、实施即时污染事故应急处置、对船舶进行环保检查等。

八、船舶法律法规1. 船舶法规船舶法规主要包括航行规则、船舶标准、船舶安全设备使用规定等。

2. 船舶法律船舶法律是指国家对船舶行业的相关法律和政策，包括船舶登记法、船舶保险法、海事法等。

船舶基础知识一、定义：船员，是指包括船长在内的船上一切任职人员。

船长、驾驶员、轮机长、轮机员、电机员、报务员(2000年以后该职务基本被被取消，由驾驶员代理）、政委（中国国企基本都有），必须由持有相应适任证书的人担任。

从事国际航行的船舶的中国籍船员，必须持有中华人民共和国港务监督机构颁发的海员证和有关证书。

二、船员种类甲板部（驾驶部）：船长、大副、二副、三副、水手长、水手、舵工轮机部：轮机长、大管轮、二管轮、三管轮、电机员、机匠长、机匠事务部：管事（事务长）、大厨、服务员、船医电台部：电台长（报务主任）、无线电话务员、无线电报务员特殊船员：政委三、船员职责驾驶部船长：全船的管理与驾驶；大副：甲板部分的工作、货物的配载、装卸和运输管理；二副：驾驶任务，指挥船舶靠离港口、驾驶设备的技术管理；三副：船舶航行、停泊、主管救生、消防设备的技术管理；水手：跟随高级船员负责正常的航行值班。

轮机部轮机长：船舶机械推进职能；大管轮：轮机部设备的安全和预防；二管轮：辅机电气设备管理；三管轮：辅机电气设备管理；机工：跟随高级船员负责正常的航行值班；电机员：主管船舶电机和船上电气设备。

四、船员商船服务所持有的证书1、船员服务簿、海员证、四小证（海员四小证是指“船舶救生，消防，急救及艇筏操纵”四个方面的合格证书）。

海船船员适任证书、健康证明书、国际预防接种证书部分职务（如电机员）还需海船船员特殊培训合格证、海船船员专业培训合格证。

外籍船舶还需船籍国证书：如巴拿马证化学品船还需化学品证、油轮证等。

2、适任证书分类适任证书的类别和适用范围：(一)甲类适任证书适用于：1.无限航区3000总吨及以上船舶的船长、大副、二副和三副；2.无限航区主推进动力装置3000千瓦及以上船舶的轮机长、大管轮、二管轮和三管轮；一级无线电电子员；二级无线电电子员；通用操作员。

(二)乙类适任证书适用于：1.近洋航区3000总吨及以上船舶的船长、大副、二副和三副；2.近洋航区500至3000总吨船舶的船长、大副、二副和三副；3.近洋航区主推进动力装置3000千瓦及以上船舶的轮机长、大管轮、二管轮和三管轮；4.近洋航区主推进动力装置750至3000千瓦船舶的轮机长、大管轮、二管轮和三管轮；5.无限航区500总吨及以上船舶的值班水手；6.无限航区主推进动力装置750千瓦及以上船舶的值班机工。

船舶基本知识一、船舶构造船舶是海上运输的工具。

船舶虽有大小之分，但其结构的主要部分大同小异。

船舶主要由以下部分构成：（一）船壳（Shell）船壳即船的外壳，是将多块钢板铆钉或电焊结合而成的,包括龙骨翼板、弯曲外板及上舷外板三部分。

（二）船架（Frame）船架是指为支撑船壳所用各种材料的总称，分为纵材和横材两部分。

纵材包括龙骨、底骨和边骨；横材包括肋骨、船梁和舱壁。

（三）甲板（Deck）甲板是铺在船梁上的钢板，将船体分隔成上、中、下层。

大型船甲板数可多至六、七层，其作用是加固船体结构和便于分层配载及装货。

（四）船舱（Holds and Tanks）船舱是指甲板以下的各种用途空间，包括船首舱、船尾舱、货舱、机器舱和锅炉舱等。

（五）船面建筑（Super Structure）船面建筑是指主甲板上面的建筑，供船员工作起居及存放船具，它包括船首房、船尾房及船桥。

二、船舶种类海上货物运输船舶的种类繁多。

货物运输船舶按照其用途不同，可分为干货船和油槽船两大类：（一）干货船（Dry Cargo Ship）根据所装货物及船舶结构、设备不同，可分为：1．杂货船（General Cargo Ship）杂货船一般是指定期航行于货运繁忙的航线，以装运零星杂货为主的船舶。

这种船航行速度较快，船上配有足够的起吊设备，船舶构造中有多层甲板把船舱分隔成多层货柜，以适应装载不同货物的需要。

2．干散货船（Bulk Cargo Ship）散货船是用以装载无包装的大宗货物的船舶。

依所装货物的种类不同，又可分为粮谷船（Grain Ship）、煤船（Collier）和矿砂船（Ore Ship）。

这种船大都为单甲板，舱内不设支柱，但设有隔板，用以防止在风浪中运行的舱内货物错位。

3．冷藏船（Refrigerated Ship）冷藏船是专门用于装载冷冻易腐货物的船舶。

船上设有冷藏系统，能调节多种温度以适应各舱货物对不同温度的需要。

4、木材船（Timber ship）木材船是专门用以装载木材或原木的船舶。

船舶设计手册总体分册第一章：船舶基础知识1.1 船舶类型和分类1.2 船体结构和船舶主要部件1.3 船舶设计基本原理第二章：船舶外形设计2.1 船舶外形设计原理2.2 船型系数和船舶性能2.3 船舶稳性设计2.4 船舶阻力计算及优化设计第三章：船舶结构设计3.1 船舶结构设计基本原理3.2 船舶结构材料及加工工艺3.3 船舶结构设计标准和规范第四章：船舶动力系统设计4.1 船舶动力系统概述4.2 船舶主机选择和布置4.3 船舶推进系统设计4.4 船舶动力系统控制与调校第五章：船舶电气与自动化系统设计5.1 船舶电气系统设计原理5.2 船舶自动化系统设计与集成5.3 船舶电气设备选型及配电系统设计5.4 船舶电气系统安全和维护第六章：船舶舾装设计6.1 船舶舾装设计原理6.2 船舶甲板设备布置6.3 船舶舱舱布置和内部装修设计 6.4 船舶舾装材料选择和使用第七章：船舶安全设计与规范7.1 船舶安全设计理念和原则7.2 船舶结构和设备的安全设计要求 7.3 船舶消防与逃生系统设计7.4 船舶安全管理体系及应急预案第八章：船舶环境保护与节能设计 8.1 船舶环保设计原则8.2 船舶排放控制技术及设备选择 8.3 船舶节能设计与技术应用8.4 船舶环保与节能管理系统第九章：船舶施工与验收9.1 船舶施工工艺概述9.2 船舶施工组织与管理9.3 船舶验收检测标准及流程9.4 船舶交付与验收程序第十章：船舶维护与修理管理10.1 船舶维护管理体系10.2 船舶日常维护和保养10.3 船舶定期检测与维修计划10.4 船舶事故与紧急维修处理第十一章：船舶设计创新与前沿技术11.1 船舶设计创新理念与方法11.2 船舶数字化设计与虚拟仿真技术11.3 船舶智能化技术应用11.4 船舶未来发展趋势与展望通过以上分册内容，读者可以全面了解船舶设计的理论、原则和技术，掌握船舶设计的全流程知识，有助于提高船舶设计师的专业水平和综合能力，使其能够独立完成船舶设计工作，并为行业发展做出积极贡献。
