报规总图-人防风口-灭火器-防烟分区注意事项

人防工程注意事项
1.确保设计符合标准规范：人防工程设计必须符合国家和地方的标准规范要求，如GB 50052-2009《公共建筑设计防空技术规范》等。

2. 确保施工质量：人防工程施工过程中必须按照设计要求进行施工，确保施工质量。

3. 确保设备完好：人防工程的设备必须保持完好，如排气扇、供氧系统、灭火系统等。

4. 定期检查维护：人防工程必须定期进行检查和维护，以确保其正常运转和安全性能。

5. 紧急疏散预案：人防工程必须有紧急疏散预案，并且要进行演练，以确保在紧急情况下的安全疏散。

6. 开放使用注意事项：人防工程的开放使用需要进行管理和控制，确保安全和秩序。

7. 防火安全：人防工程必须具有良好的防火性能，如防火门、防火涂料等。

8. 环境卫生：人防工程内部环境卫生要求高，必须定期清洁和消毒。

9. 保证供氧质量：人防工程供氧系统必须保证供氧质量符合要求，确保人员安全。

10. 紧急救援设施：人防工程必须配备紧急救援设施，如急救箱、药品、担架等。

- 1 -。

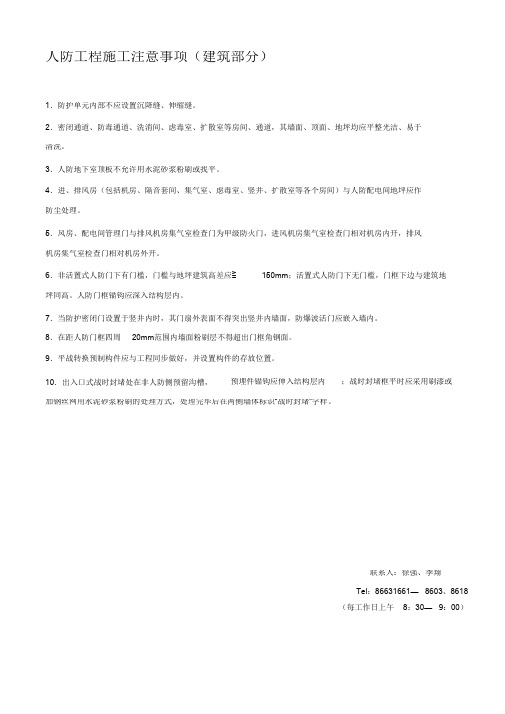

人防工程施工注意事项（建筑部分）1．防护单元内部不应设置沉降缝、伸缩缝。

2．密闭通道、防毒通道、洗消间、虑毒室、扩散室等房间、通道，其墙面、顶面、地坪均应平整光洁、易于清洗。

3．人防地下室顶板不允许用水泥砂浆粉刷或找平。

4．进、排风房（包括机房、隔音套间、集气室、虑毒室、竖井、扩散室等各个房间）与人防配电间地坪应作防尘处理。

5．风房、配电间管理门与排风机房集气室检查门为甲级防火门，进风机房集气室检查门相对机房内开，排风机房集气室检查门相对机房外开。

6．非活置式人防门下有门槛，门槛与地坪建筑高差应≧150mm；活置式人防门下无门槛，门框下边与建筑地坪同高。

人防门框锚钩应深入结构层内。

7．当防护密闭门设置于竖井内时，其门扇外表面不得突出竖井内墙面，防爆波活门应嵌入墙内。

8．在距人防门框四周 20mm范围内墙面粉刷层不得超出门框角钢面。

9．平战转换预制构件应与工程同步做好，并设置构件的存放位置。

10．出入口式战时封堵处在非人防侧预留沟槽，预埋件锚钩应伸入结构层内；战时封堵框平时应采用刷漆或加钢丝网用水泥砂浆粉刷的处理方式，处理完毕后在两侧墙体标识“战时封堵”字样。

联系人：徐强、季翔Tel：86631661— 8603、8618（每工作日上午 8：30— 9：00）人防工程施工注意事项（结构部分）1．钢筋砼结构构件纵向受力钢筋的锚固长度1aF=1.051a。

2．地下室基础底板上层筋必须从地基反梁上层主筋下部穿过，顶板下层筋必须从顶板反梁下层主筋上部穿过。

3．人防区顶、底板必须设拉结筋（形式“S”型，≧Ф6， @≦500mm梅花形布置）。

4．人防门洞四角必须设置加强筋：每角 3Ф16。

长度 1000mm，斜 45°绑扎，墙厚≦ 400mm，每角 2Ф16；墙厚＞ 400mm，5．被止水钢板割断的附墙柱箍筋应搭接焊在止水钢板上。

6．人防门框墙及临空墙（均为钢筋砼内墙）模板对拉螺杆不允许穿7．人防门洞四周必须形成暗柱、暗梁，暗柱、暗梁箍筋最小规格为8．梁与边柱交接处，外墙与顶、底板交接处钢筋构造要求为：PVC套管，且螺杆中部应设止水片。

工作行为规范系列防火防烟分区检查要点（标准、完整、实用、可修改）编号：FS-QG-13034防火防烟分区检查要点Main points of fire and smoke inspection说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

防火分区是指在建筑内部采用防火墙、楼板及其他防火分隔设施分隔而成，能在一定时间内防止火灾向同一建筑的其余部分蔓延的局部空间。

防烟分区是指在建筑内部采用挡烟设施分隔而成，能在一定时间内防止火灾烟气向同一防火分区的其余部分蔓延的局部空间。

建筑使用管理单位在建筑防火检查中，通过对防火分区、防烟分区的检查，可以有效的控制火灾、烟气的蔓延，便于火灾区域内的人员迅速疏散到安全区域。

第一节防火分区在建筑内采用划分防火分区措施，一方面通过耐火性能较好的楼板及窗间墙(含窗下墙)，在建筑物地垂直方向对每个楼层进行的防火分隔，另一方面利用防火墙或防火门、防火卷帘等防火分隔物将各楼层在水平方向分隔出防火区域，可以有效地把火势控制在一定的范围内，减少火灾损失，同时可以为人员安全疏散、消防扑救提供有利的条件。

一、防火分区的划分防火分区的划分主要包括楼板的水平防火分区和垂直防火分区两部分。

所谓水平防火分区，就是用防火墙或防火门、防火卷帘等将各楼层在水平方向分隔为两个或几个防火分区;所谓垂直防火分区，就是采用耐火的楼板和窗间墙将上下层隔开。

防火检查中，通过对防火分区的面积、防火分隔完整性进行检查，核实防火分区的划分是否符合现行国家工程建设消防技术标准的要求。

(一)检查内容1.防火分区面积防火分区面积大小的确定与建筑的使用性质、火灾危险性、重要性、消防扑救能力及火灾蔓延速度等因素有关。

常见建筑防火分区面积的具体要求见《消防安全技术实务》第二篇第五章相关内容。

需要注意:(1)工业建筑检查时，根据火灾危险性类别、建筑物耐火等级、建筑层数等因素确定每个防火分区的最大允许建筑面积;在同一座库房或同一个防火墙间内如储存数种火灾危险性不同的物品时，其库房或隔间的最大允许建筑面积，按其中火灾危险性最大的物品确定。

消防安全布局注意事项
在进行消防安全布局时，需要注意以下几点：
1. 防火分区：根据建筑物的性质、用途和面积分区划分，将建筑物划分为不同的区域，以便在火灾发生时划定被困人员的范围和火灾扩散的范围。

2. 防火墙和隔离墙：根据建筑物的结构类型和用途，在建筑物的不同部位设置防火墙和隔离墙，以阻止火灾的扩散。

3. 安全出口：确保建筑物内有足够数量和容量的安全出口，保证人员在火灾发生时能够快速撤离。

安全出口应设有合适的逃生通道，通道不得有存放障碍物，必要时应配备应急照明和标志。

4. 灭火设施：设置合适数量和类型的灭火器材和灭火系统，包括消防栓、自动喷水系统、灭火器等。

灭火器材应放置在易燃物附近，易于使用和取得，并定期检查和维护。

5. 紧急报警系统：安装可靠的火灾报警系统，包括烟雾探测器、手动火灾报警按钮等。

报警系统应与消防设施联动，确保及时报警和灭火。

6. 逃生楼梯和通道：设置坚固可靠的逃生楼梯和通道，确保火灾发生时人员能够安全撤离，并保持通道畅通，不得堆放杂物。

7. 疏散指示标志：在建筑物内设置清晰明确的疏散指示标志，指示人员逃生的方向和路径。

8. 定期维护：定期检查和维护消防设施和安全设施，确保其正常运行。

同时，组织员工进行消防安全培训，提高消防意识和应急能力。

以上是消防安全布局的注意事项，通过合理的布局和设施配置，可以最大限度地减少火灾的危害和损失。

人防的防火防烟分区和建筑构造设计要求
人防的防火、防烟分区和建筑构造有哪些设计要求
（一）防火分区应在各出入口处的甲级防火门或管理门范围以内划分；
（二）水泵房，污水泵房、水库、厕所、盥洗间等无可燃物的房间，其面积不计入防火分区面积；
（三）柴油发电机房、直燃机房、锅炉房以及各自配套的储油间、水泵间、风机房等，应独立划分防火分区；
（四）避难走道不应划分防火分区；
（五）防火分区宜与防护单元相结合；
（六）每个防火分区最大允许使用面积为500m2，自动灭火时加倍；观众厅可扩至1000m2，自动灭火时不增加；商业营业厅、展览厅当设有自动灭火系统，防火分区允许最大建筑面积不应大于2000m2；
（七）防烟分区建筑面积不应大于500m2，高度在6m以上时不限，防烟分区不得跨越防火区。

防烟措施同一般建筑；
（八）防火墙上不宜开设门、窗、洞口，当需要开设时，应当设置能自行关闭的甲级防火窗；
（九）当人防工程中设置防火墙或防火门有困难时，可采用防火卷帘代替，其防火卷帘应当符合防火墙耐火极限的判定条件。

1。

人防工程在设计和施工中的注意事项人防工程是一项关系人民生命财产安全的重要工程，设计和施工必须严格按照相关规定和标准进行。

以下是人防工程在设计和施工中的注意事项。

一、设计阶段1.合理选址：人防工程的建设应根据当地的地形、地质、气候等条件进行选址，尽量避免地震、泥石流等灾害区域。

2.合理布局：人防工程的布局应充分考虑施工条件、场地的限制以及周边道路、建筑的综合因素等，从而使整个工程方便施工，并且易于管理、维护和使用。

3.适当构造：选取适当的结构形式、材料进行人防工程的设计，以保证工程的耐久性、安全性和防护性能。

4.合理出入口位置：人防工程的进出口应尽量靠近道路和居民区，方便人员疏散，同时要根据场地条件和功能要求设置。

5.正确设置通风系统：人防工程通风系统应严格按照设计要求进行设置，保证空气流通，防止氧气不足或二氧化碳过多，导致人员窒息或中毒。

二、施工阶段1.质量控制：施工时必须严格执行设计方案，严格控制施工质量，避免出现施工漏洞和瑕疵，确保工程质量和安全性能。

2.施工安全：在施工过程中应严格执行安全规定和标准，落实安全管理制度，加强安全培训和教育，确保工作人员的安全和健康。

3.机械设备：施工中使用的机械设备应符合国家标准和规定，设备操作人员应持证上岗，确保机械设备在安全、稳定的状态下运行。

4.安全检查：在施工过程中应定期进行安全检查，发现并及时处理隐患，确保施工现场安全整洁、无臭味和噪音污染，保护周边环境。

三、验收和运营阶段1.验收：人防工程建设完成后应由有资格的验收机构进行验收，确保工程质量达到设计要求。

2.维护保养：人防工程建成后应定期进行维护保养，确保通风、照明、通讯等设备完好，保证工程使用寿命和防护性能。

3.培训教育：人防工程建成后，应对工作人员进行规范化的培训和教育，提高员工的安全意识和应变能力，为应对突发事件做好准备。

4.管理手续：人防工程建成后，应按照规定办理生产经营许可证等相关手续，确保符合国家有关法规和规定，保障人民的生命安全。

消防排烟与人防通风工程质量控制要点，建议收藏一、对通风管道制作的要求检验成功进行检查检查通风管道穿越防护密闭墙、密闭墙壁的预埋密闭穿墙短管。

通风预埋密闭短管采用厚度不小于3mm钢板机械卷制成锥体(其厚度还应根据预埋管管径大小确定，使预埋管不致变形)，防爆排气活门的预埋短管其厚度为6mm，密闭短管中间应设密闭肋，密闭肋厚度为5mm，密闭肋高度为50mm，密闭圣心与短管应双面满焊、焊缝严密。

密闭穿墙短管中间深处墙面的长度应大于100mm，管道内外部除钢制与混凝土接触部分外均应刷两道防锈漆。

二、对风管连接处制作的要求进行检查对染毒区的通风管道连接方法及密封进行检查。

如无设计要求，其亦须风管厚度应引入大于等于3mm的钢板铆接制作而成。

风管与风管连接应采用装配焊接连接。

通风管道与密闭阀门的连接应时带密封槽的法兰连接，其法兰面应经机床车削油画布热加工，保证接触应平整，法兰面有1~2mm深的90°密封槽;与设备连接法兰之间应采用整体橡胶法兰垫圈，防爆超压排气导入活门法兰连接填料采用5mm本曲橡胶垫圈密封(不得有拼缝)，其他染毒区风管连接及法兰与设备连接采用4~5mm本曲橡胶垫圈密封(不得有拼缝)，连接处不得有漏缝现象。

三、对通风管摄制材料制作的要求进行检查对主体工程内通风管与配件所用材料规格进行。

其所用钢板品种、规格应符合设计要求。

同一通风、空调系统内的材质应一致。

人防工程主体内部的通风管与配件的钢板厚度应大于0.75mm。

四、对减振吊架制作的要求进行检查管道风机采用减振吊架安装时，风机与气动吊架连接紧密，牢固可靠;采用支、托架安装时，风机与减振器及支架、托架连接紧密，稳固可靠。

五、对风管咬口制作的要求进行指示检查风管咬口应紧密，各层板材之间无明显的不具空隙。

相同厚度同一型式略有不同的板材咬缝宽度应一致，不得出现宽窄不一的缺陷，手工制作的咬口缝宽度差控制在2mm以内，咬口机成型的咬口缝两端偏差不得大于1mm。

防排烟通风审图要点住宅建筑防排烟、 通风：一类建筑、超过32米的二类建筑（除单元式和通廊式住宅外）应设防烟楼梯间。

19层及以上的单元式住宅，12层及以上的通廊式 住宅应设防烟楼梯间。

防烟楼梯间及其前室、消防电梯前室和合用前室应设防烟设施。

总面积大于200㎡或一个房间面积大于50㎡且经常 有人停留或可燃物较多的地下室。

地下室内长度大于20M疏散内走道应设排烟设施。

设置机械排烟的地下室应同时设送风系统，补风量不小于排烟量的50%。

防烟排烟设施应首先采用自然通风方式进行防烟、排烟。

当自然通风方式不能满足要求时，采用机械防烟、排烟方式。

防烟分区内排烟口距最远 点的水平距离不应超过30米,两个排烟口之间距离不应大于60米. 防烟楼梯间及其前室、消防电梯前室和合用前室应设独立的机械加压送风防烟设施。

机械加 压送风防烟设施的风量、风压应按规范要求经计算确定。

但当防烟楼梯已设有机械加压送风时的独立前室可不设防烟设施。

高层民用建筑防烟楼梯间加压送风口每隔 2~3层设一个，非高层民用建筑防烟楼梯间加压送风口每隔1~2层设一个。

一般可采用自垂百叶风口600X400，前室和合用前室每层设一个送风口。

防烟楼梯间和合用前室的机械加压送风系统宜分别独立设置。

剪刀楼梯间可合用一个风道，风量应按版两个楼梯间风量计算，送风口分别设置。

塔式住宅设置一个前 室的剪刀楼梯应分别设置加压送风系统。

机械加压送风防烟设施的风量：排烟风机负担一个防烟分区：≥60M3/h㎡；两个以 上： ≥120M3/h㎡；最大排烟量：60000M3/h，最小排烟量：7200M3/h。

防烟楼梯间（前室不送风）的加压送风量：＜20层： 25000~30000 M3/h 20~32层： 35000~40000 M3/h 防烟楼梯间及其合用前室的分别加压送风量：＜20层：防烟楼梯间16000~20000 M3/h，合用前室12000~16000 M3/h ，20~32层：防烟楼梯间 20000~25000 M3 /h ，合用前室 18000~22000 M3/h 。

防烟分区的要求防烟分区是建筑物内部的一种特殊区域，其主要作用是通过特殊的设计和装修来防止火灾烟雾的扩散。

防烟分区的设置是建筑物消防安全的重要措施，对保护人员生命财产安全起着至关重要的作用。

下面，我们将从防烟分区的要求出发，详细介绍防烟分区的相关知识。

一、防烟分区的定义防烟分区是指在建筑物内部划分出来的一种特殊区域，它的主要功能是限制火灾烟雾的扩散范围，保证人员逃生通道的畅通，为灭火和救援工作提供有力的保障。

二、防烟分区的要求1.防烟分区的划分应符合国家标准和建筑设计规范的要求，应根据建筑物的特点和用途来进行合理划分。

2.防烟分区的设置应考虑建筑物的结构、高度、通风情况和使用要求等因素，一般应在每层建筑物的疏散楼梯间、电梯间和走廊等位置设置。

3.防烟分区的墙面、天花板、地面、门窗等部位应采用防火、隔烟和密闭性能良好的材料，以确保防烟分区的密闭性。

4.防烟分区的面积和容积应符合国家标准的要求，一般应根据建筑物的高度和使用要求来确定。

5.防烟分区的进出口应设防烟门或防烟卷帘门，并应满足国家标准的要求，以保证防烟分区的通风性能。

6.防烟分区的通风系统应采用专门的防烟排烟系统，以便在火灾发生时能够及时排除烟雾，确保人员逃生通道的畅通。

7.防烟分区的灭火系统应配备专门的灭火设备，如灭火器、消防栓等，以便在火灾发生时能够及时进行灭火。

8.防烟分区的电气设计应符合国家标准和建筑设计规范的要求，以确保电气设备的安全性和稳定性。

三、防烟分区的意义和作用防烟分区是建筑物消防安全的重要措施，其主要作用包括以下几个方面：1.限制火灾烟雾的扩散范围，减少人员伤亡和财产损失。

2.保证人员逃生通道的畅通，为人员逃生提供安全保障。

3.提高灭火和救援工作的效率，为灭火和救援工作提供有力的保障。

4.保障建筑物内部的通风和空气质量，为人员提供舒适的工作和生活环境。

四、防烟分区的维护和管理防烟分区的维护和管理是保证防烟分区正常运行和发挥作用的关键。

人防工程通风系统设计中的几个注意事项01根据人防地下室平时和战时功能的不同，按平时使用功能分主要有地下车库、地下商业设施、库房等；按战时使用功能分有指挥通信工程、医疗救护工程、防空专业队工程、人员掩蔽工程和配套工程，下面分别就几种常用的情况进行讨论。

1）平时为地下汽车库，战时为一等人员掩蔽部或二等人员掩蔽部。

因为地下普通汽车库有喷淋系统时每个防火分区的最大建筑面积为4000㎡，每个防烟分区的最大建筑面积为2000㎡，战时人员掩蔽部每个防护单元的最大面积也是2000㎡，所以，一般防护分区与防烟分区一致，战时使用平时的通风管道，设计时尽量考虑平战结合，以尽可能地减少临战转换需安装的风管，在节省临战转换费用的同时，也缩短了临战转换时间。

人员掩蔽部工程战时的通风有清洁式通风、滤毒式通风和隔绝式通风。

进风系统有两种型式：①清洁式通风和滤毒式通风合用通风机的进风系统；②清洁式通风和滤毒式通风分别设置通风机的进风系统；这两种型式在设计中都可能实现，但应具体情况，具体分析。

当进风机房的位置非常紧张，如在初步设计没有考虑做人防的情况，则不宜设两台风机时，可考虑①系统。

反之，一般情况下，宜做②系统。

以二等人员掩蔽部来分析，清洁式通风和滤毒式通风的战时人员新风量标准分别为≥5m3/P·h和≥2m3/P·h，若合用一台风机，风机的风量应首先满足清洁式通风的风量，但在战时进行滤毒通风时，整个系统的风量则偏大。

分别设置通风机时，则不存在此问题。

这一点应在设计时引起重视。

2）平时为地下汽车库，战时为物资库。

因为地下普通汽车库有喷淋时每个防火分区的最大建筑面积为4000㎡，每个防烟分区的最大建筑面积为2000 ㎡，战时物资库每个防护单元的最大面积是4000 ㎡，所以一般防护分区与防火分区一致，战时使用平时的通风管道，设计时平时两个防烟分区中的一个排风排烟机房可以兼做战时送风机房，以最大化的减少战时临战转换需安装的风管，在节省临战转换费用的同时，也缩短了临战转换时间。
