人防工程设计要点及应注意的问题 PPT
- 格式：pptx
- 大小：14.12 MB
- 文档页数：83
下载文档原格式
合集下载
地下人防工程精选幻灯片
▪ 在防毒通道内设有通风换气设 备，在超压排风过程中使防毒通道不断 通风换气，并将污秽空气不断排至室外。
—— 密闭通道和防毒通道
16
工程防护设备
防毒通道设置要求 ▪ 防毒通道的设置应与排风
口相结合。 ▪ 防毒通道内应设置能满足
换气次数要求的通风换气设备, 而 且在满足使用要求的前提下宜缩 小通道容积。
1
1 概述 2 口部防护 3 主体防护 4 平战功能转换措施 5 工程范例
2
1 概述
相关重要概念
防护工程－人防工程－地下建筑－防空地下室 人防工程建设
人防工程的分类
按防护特性 按战时功能划分 按构筑类型划分
人防工程的分级
抗力分级 防化分级
人防工程建设的标准、规范及相互关系
3
相关重要概念
人民防空（civil air defense）, 是指国家根据国防需要, 动员和组织 群众采取防护措施, 防范和减轻空袭灾害, （《中华人民共和国人民防ห้องสมุดไป่ตู้法》 第一章第二条）, 简称“人防”。国外把保护平民不受战争灾害或自然灾害 危害的救助行为, 称为“民防”。
31
出入口防护设计
—— 室内出入口设置
—— 对常规武器的防护
12
工程防护措施
—— 对生化武器的防护
1、人防围护结构要满足密闭要求；战时出入口设置密闭门；通风 口设置密闭阀门。
2、为在室外染毒情况下，能给室内人员提供必要的新风，在进风 系统中设置滤毒通风设施。
3.为在室外染毒条件下，使人员能够进出人防工程，在主要出入口 设置防毒通道和洗消间（或简易洗消间）。
22
出入口防护设计
—— 出入口分类
按设置位置防空地下室出入口可分为: ▪ 室内出入口: 通道敞开段（即无顶盖段）位于防空地下室上部 建筑范围以内的出入口，通常位于上部建筑的楼梯间。 ▪ 室外出入口: 通道敞开段位于防空地下室上部建筑范围以外的 出入口。室外出入口一般用作主要出入口。 ▪ 连通口: 人防工程（包括防空地下室）之间在地下相互连通的 出入口。防空地下室中防护单元之间的连通口又称单元连通口。
—— 密闭通道和防毒通道
16
工程防护设备
防毒通道设置要求 ▪ 防毒通道的设置应与排风
口相结合。 ▪ 防毒通道内应设置能满足
换气次数要求的通风换气设备, 而 且在满足使用要求的前提下宜缩 小通道容积。
1
1 概述 2 口部防护 3 主体防护 4 平战功能转换措施 5 工程范例
2
1 概述
相关重要概念
防护工程－人防工程－地下建筑－防空地下室 人防工程建设
人防工程的分类
按防护特性 按战时功能划分 按构筑类型划分
人防工程的分级
抗力分级 防化分级
人防工程建设的标准、规范及相互关系
3
相关重要概念
人民防空（civil air defense）, 是指国家根据国防需要, 动员和组织 群众采取防护措施, 防范和减轻空袭灾害, （《中华人民共和国人民防ห้องสมุดไป่ตู้法》 第一章第二条）, 简称“人防”。国外把保护平民不受战争灾害或自然灾害 危害的救助行为, 称为“民防”。
31
出入口防护设计
—— 室内出入口设置
—— 对常规武器的防护
12
工程防护措施
—— 对生化武器的防护
1、人防围护结构要满足密闭要求；战时出入口设置密闭门；通风 口设置密闭阀门。
2、为在室外染毒情况下，能给室内人员提供必要的新风，在进风 系统中设置滤毒通风设施。
3.为在室外染毒条件下，使人员能够进出人防工程，在主要出入口 设置防毒通道和洗消间（或简易洗消间）。
22
出入口防护设计
—— 出入口分类
按设置位置防空地下室出入口可分为: ▪ 室内出入口: 通道敞开段（即无顶盖段）位于防空地下室上部 建筑范围以内的出入口，通常位于上部建筑的楼梯间。 ▪ 室外出入口: 通道敞开段位于防空地下室上部建筑范围以外的 出入口。室外出入口一般用作主要出入口。 ▪ 连通口: 人防工程（包括防空地下室）之间在地下相互连通的 出入口。防空地下室中防护单元之间的连通口又称单元连通口。
人防工程的设计与布局
给排水设计
人防工程应具备可靠的给排水系统，以满足生活和消防需求 。
电气与智能化设计
电气设计
人防工程应配备完善的电气系统，包括电源、照明、通讯等设施。
智能化设计
人防工程应采用智能化技术，实现自动化监控和管理，提高工程的安全性和运行效率。
03
人防工程布局
城市区域布局
01
城市区域布局是指根据城市规划，合理安排人防工程的位置和 规模，以满足城市安全防护需求。
人防工程的设计与布 局
目录
• 人防工程概述 • 人防工程设计 • 人防工程布局 • 人防工程的施工与验收 • 人防工程的维护与管理
01
人防工程概述
人防工程的定义与作用
定义
人防工程是指为保障人员掩蔽、物资 储备、医疗救护等需要而修建的地下 防护建筑。
作用
在战时和灾害发生时，为保障人民生 命财产安全提供防护，减轻灾害损失 。
人防工程的历史与发展
历史
人防工程起源于二战时期，当时为了应对战争威胁，各国开始修建地下掩体。随着战争结束，人防工程逐渐被废 弃或转为民用。
发展
随着国际形势的变化和战争威胁的升级，人防工程重新受到重视，各国纷纷加强人防工程建设，提高防护能力。
人防工程的分类与特点
分类
根据不同的防护要求和功能，人防工 程可分为指挥通信工程、医疗救护工 程、防空专业队工程、人员掩蔽工程 等。
人防工程与民用建筑的结合还需要考虑施工难度和成本，以确保人防工程的可行性 和经济性。
04
人防工程的施工与验收
施工前的准备
01
02
03
现场勘查
对施工地点进行实地勘察 ，了解现场的地形、地质 、水文等条件，以便进行 合理的设计和规划。
人防工程应具备可靠的给排水系统，以满足生活和消防需求 。
电气与智能化设计
电气设计
人防工程应配备完善的电气系统，包括电源、照明、通讯等设施。
智能化设计
人防工程应采用智能化技术，实现自动化监控和管理，提高工程的安全性和运行效率。
03
人防工程布局
城市区域布局
01
城市区域布局是指根据城市规划，合理安排人防工程的位置和 规模，以满足城市安全防护需求。
人防工程的设计与布 局
目录
• 人防工程概述 • 人防工程设计 • 人防工程布局 • 人防工程的施工与验收 • 人防工程的维护与管理
01
人防工程概述
人防工程的定义与作用
定义
人防工程是指为保障人员掩蔽、物资 储备、医疗救护等需要而修建的地下 防护建筑。
作用
在战时和灾害发生时，为保障人民生 命财产安全提供防护，减轻灾害损失 。
人防工程的历史与发展
历史
人防工程起源于二战时期，当时为了应对战争威胁，各国开始修建地下掩体。随着战争结束，人防工程逐渐被废 弃或转为民用。
发展
随着国际形势的变化和战争威胁的升级，人防工程重新受到重视，各国纷纷加强人防工程建设，提高防护能力。
人防工程的分类与特点
分类
根据不同的防护要求和功能，人防工 程可分为指挥通信工程、医疗救护工 程、防空专业队工程、人员掩蔽工程 等。
人防工程与民用建筑的结合还需要考虑施工难度和成本，以确保人防工程的可行性 和经济性。
04
人防工程的施工与验收
施工前的准备
01
02
03
现场勘查
对施工地点进行实地勘察 ，了解现场的地形、地质 、水文等条件，以便进行 合理的设计和规划。
人防工程的维护管理与安全管理PPT课件( 37页)
人防工程维护和安全管理业务知识学习教材
人防工程维护管理与安全管理
人防工程维护和安全管理业务知识学习教材
目录
一、人防工程的维护管理 二、人防工程的安全管理 三、人防工程防汛。
人防工程维护和安全管理业务知识学习教材
绪论
人民防空工程（以下简称人防工程）维护管理，是指 对人防工程的行政、技术管理和经常性的维护、保养和检 修工作。它是人防工程建设管理中的一项经常性的重要任 务，使人防工程随时处于良好的状态，保障战时发挥其功 能效益。同时，也是为人防工程平时开发利用创造良好条 件的重要保障。
人防工程维护和安全管理业务知识学习教材
第二节 人防工程维护管理的基本内容和要求
一、人防工程维护管理的基本内容
人防工程维护和管理工作的内容：管理包括对所有已建工 事的分类、登记、建立制度、分工负责、定期检查、使用管 理等等；维护包括对人防工程的结构、孔口和通风、滤毒、 采暖、发供电、照明、通信、给排水等设备进行定期的维护 和保养，对平战功能转换设施的维护，对不经常使用的设备 定期试运转，对铁件部分定期注油、涂漆，经常做好工程内 部排水、堵漏、通风、除湿和卫生清扫工作，还要采取各种 措施做好工程的防火、防汛、防冻工作。
人防工程是保护人民生命财产的重要场所，是制约和 遏制战争的重要威慑力量，平时维护好人防工程，保持其 良好的使用状态，是保持战备效益的重要措施。只有维护 管理好，才能发挥战备效益、社会效益和经济效益。只有 平时维护管理好，充分开发利用起来，为方便人民生产、 生活服务，才能保证战时有效使用。
人防工程使用和安全管理业务知识学习教材
人防工程维护和安全管理业务知识学习教材
人防设备维护保养学习 （详细内容见多媒体教材）
人防工程维护和安全管理业务知识学习教材
人防工程维护管理与安全管理
人防工程维护和安全管理业务知识学习教材
目录
一、人防工程的维护管理 二、人防工程的安全管理 三、人防工程防汛。
人防工程维护和安全管理业务知识学习教材
绪论
人民防空工程（以下简称人防工程）维护管理，是指 对人防工程的行政、技术管理和经常性的维护、保养和检 修工作。它是人防工程建设管理中的一项经常性的重要任 务，使人防工程随时处于良好的状态，保障战时发挥其功 能效益。同时，也是为人防工程平时开发利用创造良好条 件的重要保障。
人防工程维护和安全管理业务知识学习教材
第二节 人防工程维护管理的基本内容和要求
一、人防工程维护管理的基本内容
人防工程维护和管理工作的内容：管理包括对所有已建工 事的分类、登记、建立制度、分工负责、定期检查、使用管 理等等；维护包括对人防工程的结构、孔口和通风、滤毒、 采暖、发供电、照明、通信、给排水等设备进行定期的维护 和保养，对平战功能转换设施的维护，对不经常使用的设备 定期试运转，对铁件部分定期注油、涂漆，经常做好工程内 部排水、堵漏、通风、除湿和卫生清扫工作，还要采取各种 措施做好工程的防火、防汛、防冻工作。
人防工程是保护人民生命财产的重要场所，是制约和 遏制战争的重要威慑力量，平时维护好人防工程，保持其 良好的使用状态，是保持战备效益的重要措施。只有维护 管理好，才能发挥战备效益、社会效益和经济效益。只有 平时维护管理好，充分开发利用起来，为方便人民生产、 生活服务，才能保证战时有效使用。
人防工程使用和安全管理业务知识学习教材
人防工程维护和安全管理业务知识学习教材
人防设备维护保养学习 （详细内容见多媒体教材）
人防工程维护和安全管理业务知识学习教材
2024版建筑人防工程专业技术内容及基础培训PPT讲义
作用
建筑人防工程是国防的重要组成部分，是增强国家防御能力、提高城市综合防护水 平的重要措施。在战时，人防工程可以掩蔽人员和物资，保障人民生命财产安全； 在平时，人防工程也可以用于城市建设、地下空间开发等领域。
发展历程及现状
发展历程
我国的人防工程建设始于上世纪50年代，经历了初创、调整、 停滞、恢复和发展等阶段。近年来，随着城市化进程的加快和 地下空间资源的开发利用，人防工程建设进入了快速发展时期。
常运行和延长使用寿命。
04
建筑人防工程实践案 例分析
优秀案例介绍及经验分享
01
02
03
案例一
某大型商业综合体人防工 程建设
创新设计
采用高强度材料，优化结 构形式，提高工程防护能 力。
施工技术
采用先进施工工艺，确保 施工质量与进度。
优秀案例介绍及经验分享
经验分享
强化设计审查，加强施工监管，确保工程安全。
电气基础知识
01
电气系统的组成及作用
包括供配电系统、照明系统、防雷接地系统等组成部分，以及各部分在
电气中的作用和要求。
02
电气系统设计原则
包括保证供电可靠性、用电安全、节能环保等设计原则，以及各原则的
具体要求和实现方法。
03
电气系统的运行与维护
包括系统的启动与关闭、日常检查与维护保养等内容，以确保系统的正
给排水基础知识
给排水系统的组成及作用
包括给水系统、排水系统、消防系统等组成部分，以及各部分在给排水中的作用和要求。
给排水系统设计原则
包括保证供水安全、排水顺畅、节能环保等设计原则，以及各原则的具体要求和实现方法。
给排水系统的运行与维护
包括系统的启动与关闭、日常检查与维护保养等内容，以确保系统的正常运行和延长使用寿 命。
建筑人防工程是国防的重要组成部分，是增强国家防御能力、提高城市综合防护水 平的重要措施。在战时，人防工程可以掩蔽人员和物资，保障人民生命财产安全； 在平时，人防工程也可以用于城市建设、地下空间开发等领域。
发展历程及现状
发展历程
我国的人防工程建设始于上世纪50年代，经历了初创、调整、 停滞、恢复和发展等阶段。近年来，随着城市化进程的加快和 地下空间资源的开发利用，人防工程建设进入了快速发展时期。
常运行和延长使用寿命。
04
建筑人防工程实践案 例分析
优秀案例介绍及经验分享
01
02
03
案例一
某大型商业综合体人防工 程建设
创新设计
采用高强度材料，优化结 构形式，提高工程防护能 力。
施工技术
采用先进施工工艺，确保 施工质量与进度。
优秀案例介绍及经验分享
经验分享
强化设计审查，加强施工监管，确保工程安全。
电气基础知识
01
电气系统的组成及作用
包括供配电系统、照明系统、防雷接地系统等组成部分，以及各部分在
电气中的作用和要求。
02
电气系统设计原则
包括保证供电可靠性、用电安全、节能环保等设计原则，以及各原则的
具体要求和实现方法。
03
电气系统的运行与维护
包括系统的启动与关闭、日常检查与维护保养等内容，以确保系统的正
给排水基础知识
给排水系统的组成及作用
包括给水系统、排水系统、消防系统等组成部分，以及各部分在给排水中的作用和要求。
给排水系统设计原则
包括保证供水安全、排水顺畅、节能环保等设计原则，以及各原则的具体要求和实现方法。
给排水系统的运行与维护
包括系统的启动与关闭、日常检查与维护保养等内容，以确保系统的正常运行和延长使用寿 命。
人民防空工程设计要点及常见问题完成

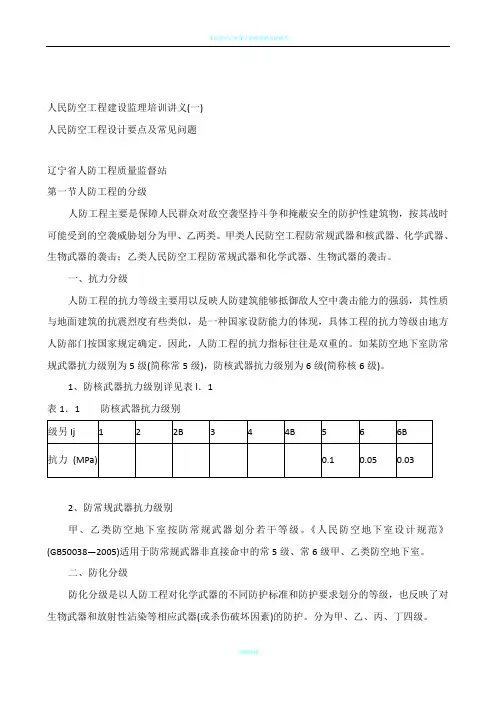

人民防空工程建设监理培训讲义(一)人民防空工程设计要点及常见问题辽宁省人防工程质量监督站第一节人防工程的分级人防工程主要是保障人民群众对敌空袭坚持斗争和掩蔽安全的防护性建筑物，按其战时可能受到的空袭威胁划分为甲、乙两类。
甲类人民防空工程防常规武器和核武器、化学武器、生物武器的袭击；乙类人民防空工程防常规武器和化学武器、生物武器的袭击。
一、抗力分级人防工程的抗力等级主要用以反映人防建筑能够抵御敌人空中袭击能力的强弱，其性质与地面建筑的抗震烈度有些类似，是一种国家设防能力的体现，具体工程的抗力等级由地方人防部门按国家规定确定。
因此，人防工程的抗力指标往往是双重的。
如某防空地下室防常规武器抗力级别为5级(简称常5级)，防核武器抗力级别为6级(简称核6级)。
1、防核武器抗力级别详见表l．1表1．1 防核武器抗力级别2、防常规武器抗力级别甲、乙类防空地下室按防常规武器划分若干等级。
《人民防空地下室设计规范》(GB50038—2005)适用于防常规武器非直接命中的常5级、常6级甲、乙类防空地下室。
二、防化分级防化分级是以人防工程对化学武器的不同防护标准和防护要求划分的等级，也反映了对生物武器和放射性沾染等相应武器(或杀伤破坏因素)的防护。
分为甲、乙、丙、丁四级。
工程的防化要求，主要是按工程战时使用功能(性能)而定，与抗力等级没有直接关系。
如甲类，常6级，核6级的二等人员掩蔽工程防化为丙级，而同样是甲类，常6级，核6级的物资库防化却为丁级。
这是由于其战时的功能不同造成的，与抗力没有关系。
现行《人民防空地下室设计规范》(GB50038-2005)包括了甲、乙、丙、丁级各防化等级的有关防护标准和防护要求。
防化分级详见表1．2。
表1．2 人防工程防化等级第二节主体设计一、术语1、有效面积一能供人员、设备使用的面积。
其值为防空地下室建筑面积与结构面积之差。
2、掩蔽面积一供人员、物资、车辆掩蔽使用的有效面积。
其值为与防护密闭门(和防爆波活门)相连接的临空墙、外墙外缘形成的建筑面积扣除结构面积和下列各部分面积后的面积：(1)口部房间、防毒通道、密闭通道面积。
人防工程施工质量控制ppt课件
人防工程施工质量控制
人防工程施工质量控制
1
人防工程施工质量控制
第一节 土建施工
一、钢筋工程 二、模板工程 三、混凝土工程 四、防水工程 五、预留预埋工程 六、人防门安装工程 七、其它注意事项
第二节 设备安装
一、防护通风工程 二、战时给排水工程 三、战时电气工程
人防工程施工质量控制
2
钢筋工程
一、钢筋工程
24
钢筋工程
17、人防门门框预埋角钢必须按设计要求双面 满焊锚钩，单扇人防门和防爆波活门的门框应在角 钢面焊接锚钩，双扇人防门的门框和临战封堵框应 在两角钢面焊接锚钩，锚钩长度200mm，间距 300mm，采用钢筋≥Ф10，框的锚钩应与墙的受力 主筋焊接牢固。
人防工程施工质量控制
25
钢筋工程
18、人防门门框铰页钢板位置应单独焊接两个 马蹬形锚钩，锚钩长度200mm。
人防工程施工质量控制
30
模板工程
人防工程施工质量控制
31
模板工程
人防工程施工质量控制
32
模板工程
2、在安装墙模板时，应根据设计标高和预埋 件尺寸要求，对需要伸出墙面预埋短管位置的模板 进行开孔。
3、混凝土内部设置的各种钢筋和绑扎铁丝， 不得接触模板，应注意控制受力钢筋的混凝土保护 层厚度，当设计无具体要求时，在正常环境下不宜 小于25mm。
人防工程施工质量控制
28
钢筋工程
21、人防门门框角钢应用25x4扁钢或Φ12以上 圆钢与底板接地网连接。
人防工程施工质量控制
29
模板工程
二、模板工程
1、钢筋混凝土的人防防护外墙、临空墙、 门框墙、密闭墙、防护单元隔墙以及以上部位的 梁和临战封堵上部框架梁等位置安装模板时，严 禁采用混凝土预制件、PVC塑料管等，应采用一 次性止水螺杆，避免在墙体和梁上造成孔洞。
人防工程施工质量控制
1
人防工程施工质量控制
第一节 土建施工
一、钢筋工程 二、模板工程 三、混凝土工程 四、防水工程 五、预留预埋工程 六、人防门安装工程 七、其它注意事项
第二节 设备安装
一、防护通风工程 二、战时给排水工程 三、战时电气工程
人防工程施工质量控制
2
钢筋工程
一、钢筋工程
24
钢筋工程
17、人防门门框预埋角钢必须按设计要求双面 满焊锚钩，单扇人防门和防爆波活门的门框应在角 钢面焊接锚钩，双扇人防门的门框和临战封堵框应 在两角钢面焊接锚钩，锚钩长度200mm，间距 300mm，采用钢筋≥Ф10，框的锚钩应与墙的受力 主筋焊接牢固。
人防工程施工质量控制
25
钢筋工程
18、人防门门框铰页钢板位置应单独焊接两个 马蹬形锚钩，锚钩长度200mm。
人防工程施工质量控制
30
模板工程
人防工程施工质量控制
31
模板工程
人防工程施工质量控制
32
模板工程
2、在安装墙模板时，应根据设计标高和预埋 件尺寸要求，对需要伸出墙面预埋短管位置的模板 进行开孔。
3、混凝土内部设置的各种钢筋和绑扎铁丝， 不得接触模板，应注意控制受力钢筋的混凝土保护 层厚度，当设计无具体要求时，在正常环境下不宜 小于25mm。
人防工程施工质量控制
28
钢筋工程
21、人防门门框角钢应用25x4扁钢或Φ12以上 圆钢与底板接地网连接。
人防工程施工质量控制
29
模板工程
二、模板工程
1、钢筋混凝土的人防防护外墙、临空墙、 门框墙、密闭墙、防护单元隔墙以及以上部位的 梁和临战封堵上部框架梁等位置安装模板时，严 禁采用混凝土预制件、PVC塑料管等，应采用一 次性止水螺杆，避免在墙体和梁上造成孔洞。
人防工程设计要点及应注意的问题
(1)密闭区：清洁区(工程主体)，一般为最里一道密闭门以内区域
(2)非密闭区：染毒、半染毒区(工程口部)，电站机房，人防汽车库均为非 密闭区
四、一般规定
(一)人防面积
1.建筑面积：包含人防出入口等建筑面积。
2.防护单元建筑面积：第一道防密门以内建筑面积。 3.有效面积：防护单元面积减去结构面积。 4.掩蔽面积：最后一道密闭门以内扣除结构及设备房间后面积。
2.防护等级 (1)兰州市及其它地级市主城区： 甲类核6级常6级(二等人员掩蔽所、物资库、医疗救护站) 甲类核5级常5级(一等人员掩蔽所、专业队工程、中心医院、急救医院)
(2)远郊区及县级城镇：乙类常6级
3.战时用途： (1)75%为二等人员掩蔽所。 (2)25%为医疗救护、专业队及配套物资库等。
设计。
(九)电梯口 当电梯通至地下室时，电梯必须设置在防护密闭区以外。
(十)通风口 1.设置原则： (1)柴油机排烟口应在室外单独设置。
(2)进、排风口宜在室外单独设置。
(3)甲类人防通风口在倒塌范围内时应按防倒塌设计。
2.战时要求不间断通风的人防地下室(医疗救护、人员掩蔽、专业队员、柴油电站 等)通风口采用防爆波活门+扩散室。
(三)人防防倒塌范围： 1.仅适用于甲类人防，对乙类人防不考虑倒塌范围。
2.当口部毗邻上部建筑剪力墙时不考虑倒塌影响。
(四)室外出入口设置： 1.与同抗力且有可靠室外出入口的防护单元相连通时，可不设室外出入口。 2.甲类人防工程应尽可能的设置室外出入口。 3.室外出入口尽量不采用室内楼梯间内套防倒塌棚架的做法。
《人民防空物资库工程设计标准》
《城市居住区人民防空工程规划规范》
《人民防空地下室施工图设计文件审查要点》 《建筑工程设计技术措施2009（防空地下室)》
人防工程设计要点及应注意的问题ppt课件
05SFJ10 07FJ01 07FJ02 07FJ03 08FJ04 07FJ05 RFJ01-2008 08FJ06 RFJ05-2009-JZ
13
(四)人防工程服务半径：人员掩蔽工程不宜大于200m。 (五)进入人防地下室管道： 1.与防空地下室无关管道不宜穿过。 2.上部建筑生活污水管、雨水管、燃气管不得进入。 3.穿过顶板、临空墙和门框墙的管道直径不宜大于150mm。 4.所有穿人防管道均应采取防护密闭措施。
抢险抢修专业队、医疗救护专业队、消防专业队、治安专业队、 防化防疫专业队、通信专业队、运输专业队 4.人员掩蔽工程： 一等人员掩蔽部(战时坚持工作，染毒时有人员出入要求) 二等人员掩蔽部(普通居民掩蔽部) 5.配套工程：人防电站、供水站、食品站、生产车间、警报站、核生化检测中心、 人防物资库、人防汽车库、疏散干道等。
密闭区
8
四、一般规定
(一)人防面积 1.建筑面积：包含人防出入口等建筑面积。 2.防护单元建筑面积：第一道防密门以内建筑面积。 3.有效面积：防护单元面积减去结构面积。 4.掩蔽面积：最后一道密闭门以内扣除结构及设备房间后面积。
9
注：阴影部分为掩蔽面积
10
(二)常用规范、规程及规定 《人民防空工程战术技术要求》 《人民防空地下室设计规范》 《人民防空工程设计规范》 《人民防空工程设计防火规范》 《汽车库、修车库、停车场设计防火规范》 《地下工程防水技术规范》 《人民防空工程防化设计规范》 《人民防空医疗救护工程设计标准》 《人民防空工程柴油电站设计标准》 《人民防空物资库工程设计标准》 《城市居住区人民防空工程规划规范》
29
30
六、出入口
(一)要求 1.每个防护单元不少于两个出入口，其中至少有一个室外战时主要出入口。 2.消防专业队装备掩蔽部的室外车辆出入口不应少于两个。 3.中心医院、急救医院和大于6000m2的人防物资库室外出入口不宜少于两个。 4.两个防护单元可共用一个室外出入口，条件： (1)人员掩蔽部与人员掩蔽部相邻 (2)人员掩蔽部与物资库相邻 (3)两个物资库建筑面积之和≤6000m2。
人防工程设计要点及应注意问题
(二)结建政策 1.面积要求 (1)新建十层以上或埋深3m以下民用建筑及住宅楼-按首层面积修建。 (2)其它民用建筑按25%修建。
其中兰州市区5%，兰州郊县及其它地级市3%，县镇2%。 (3)单项人防工程小于700m2时，交纳易地建设费。
易地建设费标准：兰州市1650元2，其它地级市1250元2 ，县镇850元2 。 2.防护等级 (1)兰州市及其它地级市主城区：
《人民防空地下室施工图设计文件审查要点》 《建筑工程设计技术措施2009（防空地下室)》 《甘肃省人民防空办公室关于进一步加强人防工程建设与管理的规定》
甘人防办发【2012】150号 其他相关规范与规程
(三)常用图集 《人民防空地下室设计规范》图示-建筑专业 《防空地下室建筑设计示例》 《防空地下室建筑构造》 《防空地下室防护设备选用》 《防空地下室固定柴油电站》 《防空地下室移动柴油电站》 《人民防空工程防护设备选用图集》 《防空地下室施工图设计深度要求及图样》 《人民防空工程建筑大样图集》
三、人防工程的组成
(一)围护结构： 外墙、顶板、底板、防护密闭墙
(二)防护设备： 防密门、密闭门、防爆活门、防爆波地漏、自动超压排气活门、过滤吸收器、 各种防密阀门
(三)建筑设备：水、暖、电、电梯等普通设备
(四)主体与口部： 1.主体：满足防护功能要求部分(最里一道密闭门以内) 2.口部：主体与地面连接部分。 3.口部型式： (1)按位置分为：室内出入口、室外出入口 (2)按功能分为：战时主要出入口、战时次要出入口、备用出入口、连通口 (3)按类型分为：直通式、单向式、穿廊式 (4)按形式分为：坡道式、阶梯式、楼梯式、竖井式(爬梯) 4.密闭区与非密闭区 (1)密闭区：清洁区(工程主体)，一般为最里一道密闭门以内区域 (2)非密闭区：染毒、半染毒区(工程口部)，电站机房，人防汽车库均为非
人防工程施工过程中常见问题图示分析全
6、人防围护结构有渗漏水现象。 7、人防墙体有蜂窝麻面、胀模露筋等现象。
（三）防护设备方面 1、地漏标高设置不符合要求或未预埋到位 。
下面是错误照片。
2、人防门铰页边安装尺寸不足。 下面是错误 照片。
（四）柴油电站方面 1、柴油电站内战时进风、排风、排烟管预埋
短管出墙长度不足。 2、柴油电站储油间进油管与油管接头井未按
在进风口设置滤尘前室的人防工程，在滤尘前室应设 置一根压差测量管（DN15）及一根空气放射性监测取 样管（DN32），滤尘后室设置一根压差测量管（DN15 ），并且均应出墙5㎝。下面是正确照片。
（三）顶板阶段 1、梅花拉结筋布置问题
顶板梅花型拉结筋设置数量、间距、形状都和底 板一样。下面是正确照片。
（二）墙板阶段
1、梅花型拉结筋布置问题
人防墙板梅花型拉结筋的施工要求具体可参见底板 拉结筋施工的详细说明，唯一不同的是墙板拉结筋形 状建议设为“C”形，两端弯曲角度135°。下面是正 确照片。
2、人防门门框墙加强梁的设置问题
人防门门框墙加强梁两侧应锚入墙板或柱内， 不能悬空设置。
3、人防墙板穿墙螺栓的问题
5、人防主要出入口呼叫按钮预埋的问题
呼叫按钮应在墙板封模前预埋到战时主要出入口（ 排风口部）防护密闭门开启侧。下面是正确照片。
6、口部通风短管预埋的问题
人防区所有平时、战时通风管穿越防护密闭隔墙、 密闭隔墙处均应预埋密闭短管，其出墙长度不得小于 100mm（指粉刷后的出墙长度），不得留设孔洞， 管径≥300mm应在短管四周设置斜向加强筋。下面 是正确照片。
主要内容
一 人防工程三板验收阶段常见问题 二 人防工程结构验收阶段常见问题 三 人防工程竣工验收阶段常见问题
2024人防ppt全新(2024)
2024/1/30
13
信息化技术概述及在人防中意义
信息化技术是指通过计算机、网络、 通信等现代信息技术手段，实现信息 的采集、传输、处理、存储和应用等 全过程的技术。
在人防领域，信息化技术的应用可以 提高指挥通信效率、智能化监测预警 能力、资源调配和管理水平，从而更 好地保障人民生命财产安全。
2024/1/30
14
指挥通信系统设计与实现
指挥通信系统是人防体系的核心 ，需要实现快速、准确、保密的
通信功能。
设计时应考虑系统的可靠性、稳 定性和扩展性，采用先进的通信 技术和设备，确保指挥通信的畅
通无阻。
实现过程中需要注重系统的集成 和测试，确保各个模块之间的协 同工作，提高系统的整体性能。
2024/1/30
15
智能化监测预警系统建设
智能化监测预警系统是人防体系的重要组成部分，可以实现对空情、灾情等实时监 测和预警。
建设时应考虑监测点的布局、传感器的选择和配置、数据传输和处理等因素，确保 监测数据的准确性和及时性。
2024/1/30
同时，还需要注重系统的智能化水平提升，通过引入人工智能、大数据等技术手段 ，提高预警的准确性和效率。
18
现场指挥调度能力提升
加强现场指挥调度人员的培训 和能力提升，提高应对突发事 件的指挥调度水平。
2024/1/30
建立完善的现场指挥调度体系 ，实现跨部门、跨地区的协同 作战和资源共享。
利用先进的信息技术手段，提 高现场指挥调度的信息化、智 能化水平。
19
物资储备和运输保障措施
建立健全物资储备制 度，确保应急物资的 充足、有效和及时更 新。
27
经验教训总结及启示
01
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6
三、人防工程的组成
(一)围护结构： 外墙、顶板、底板、防护密闭墙
(二)防护设备： 防密门、密闭门、防爆活门、防爆波地漏、自动超压排气活门、过滤吸收器、 各种防密阀门
(三)建筑设备：水、暖、电、电梯等普通设备
7
(四)主体与口部： 1.主体：满足防护功能要求部分(最里一道密闭门以内) 2.口部：主体与地面连接部分。 3.口部型式： (1)按位置分为：室内出入口、室外出入口 (2)按功能分为：战时主要出入口、战时次要出入口、备用出入口、连通口 (3)按类型分为：直通式、单向式、穿廊式 (4)按形式分为：坡道式、阶梯式、楼梯式、竖井式(爬梯) 4.密闭区与非密闭区 (1)密闭区：清洁区(工程主体)，一般为最里一道密闭门以内区域 (2)非密闭区：染毒、半染毒区(工程口部)，电站机房，人防汽车库均为非
(九)染毒区与清洁区 在染毒区与清洁区之间设置不小于200mm厚整体浇筑的钢筋混凝土密闭隔墙。 有管道穿过时应采取密闭措施。
29
(十)人防顶板与室外地坪标高关系 1.上部为钢筋混凝土结构的甲类人防地下室顶板不得高出室外地坪。 2.上部为砌体结构的甲类核5级人防地下室顶板高出地面≤0.5m，并在战时覆土。 3.上部为砌体结构的甲类核6级以下人防地下室顶板高出地面≤1.0m。 4.乙类人防地下室顶板高出室外地面不大于1/2地下室净高。
05SFJ10 07FJ01 07FJ02 07FJ03 08FJ04 07FJ05 RFJ01-2008 08FJ06 RFJ05-2009-JZ
14
(四)人防工程服务半径：人员掩蔽工程不宜大于200m。 (五)进入人防地下室管道： 1.与防空地下室无关管道不宜穿过。 2.上部建筑生活污水管、雨水管、燃气管不得进入。 3.穿过顶板、临空墙和门框墙的管道直径不宜大于150mm。 4.所有穿人防管道均应采取防护密闭措施。
人防工程设计要点 及应注意的问题
一、人防工程建设管理
(一)基本程序 1.建设单位提出项目建议书，批准后编可研。 2.依据可研编初设文本报批。 3.施工图设计，人防专项审查，人防部门审批。 4.施工许可证，施工、监理招标，组织施工。 5.人防工程专项竣工验收(人防部门监督)。
2
(二)结建政策 1.面积要求 (1)新建十层以上或埋深3m以下民用建筑及住宅楼-按首层面积修建。 (2)其它民用建筑按2%~5%修建。
15
16
17
五、主体设计
(一)医疗救护工程
18
医疗救护工程
19
(二)防空专业队工程
20
专业队队员掩蔽部
21
(三)人员掩蔽工程 面积标准(掩蔽面积)：一等人员掩蔽工程1.5m2/人 二等人员掩蔽工程1.0m2/人
22
(四)物资库
23
(五)专业队装备掩蔽部
24
(六)人防汽车库
25
(七)人防电站 移动电站：≤120KW
3
3.战时用途： (1)75%为二等人员掩蔽所。 (2)25%为医疗救护、专业队及配套物资库等。 (3)20万平米以上小区不得建单一人员掩蔽工程。 4.施工图审查： (1)兰州市：兰州市人防办项目审批。 (2)其他城市：当地人防办项目审批。 (3)技术审查：甘肃人防工程设计咨询有限公司
4
二、人防工程分类
密闭区
8
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
9
四、一般规定
(一)人防面积 1.建筑面积：包含人防出入口等建筑面积。 2.防护单元建筑面积：第一道防密门以内建筑面积。 3.有效面积：防护单元面积减去结构面积。 4.掩蔽面积：最后一道密闭门以内扣除结构及设备房间后面积。
10
注：阴影部分为掩蔽面积
(一)按建筑形式分类 1.单建式(无地上建筑) 2.附建式(结合民用建筑修建) (二)按施工方式分类 1.掘开式(含单建和附建) 2.暗挖式(坑道、地道) (三)按防护分类 1.甲类人防(防核武器、防常规武器) 2.乙类人防(仅防常类、丁类
(五)按战时使用功能分类 1.指挥工程：各级人防指挥所 2.医疗救护工程：医疗救护站、急救医院、中心医院 3.防空专业队工程：队员掩蔽部、装备掩蔽部
其中兰州市区5%，兰州郊县及其它地级市3%，县镇2%。 (3)单项人防工程小于700m2时，交纳易地建设费。
易地建设费标准：兰州市1650元/m2，其它地级市1250元/m2 ，县镇850元/m2 。 2.防护等级 (1)兰州市及其它地级市主城区：
甲类核6级常6级(二等人员掩蔽所、物资库、医疗救护站) 甲类核5级常5级(一等人员掩蔽所、专业队工程、中心医院、急救医院) (2)远郊区及县级城镇：乙类常6级
抢险抢修专业队、医疗救护专业队、消防专业队、治安专业队、 防化防疫专业队、通信专业队、运输专业队 4.人员掩蔽工程： 一等人员掩蔽部(战时坚持工作，染毒时有人员出入要求) 二等人员掩蔽部(普通居民掩蔽部) 5.配套工程：人防电站、供水站、食品站、生产车间、警报站、核生化检测中心、 人防物资库、人防汽车库、疏散干道等。
26
固定电站：≥120KW
27
(八)防护单元、抗爆单元 1.不划分防护单元、抗爆单元 (1)上部建筑≥10层 (2)多层甲类核5级以下及乙类上层划分防护单元时 2.其他防护单元、抗爆单元的建筑面积
※ 按照新规范防护单元面积：救护站≦1500M2 急救医院≦3000M2 中心医院≦4500M2
28
11
(二)常用规范、规程及规定 《人民防空工程战术技术要求》 《人民防空地下室设计规范》 《人民防空工程设计规范》 《人民防空工程设计防火规范》 《汽车库、修车库、停车场设计防火规范》 《地下工程防水技术规范》 《人民防空工程防化设计规范》 《人民防空医疗救护工程设计标准》 《人民防空工程柴油电站设计标准》 《人民防空物资库工程设计标准》 《城市居住区人民防空工程规划规范》
12
《人民防空地下室施工图设计文件审查要点》 《建筑工程设计技术措施2009（防空地下室)》 《甘肃省人民防空办公室关于进一步加强人防工程建设与管理的规定》
甘人防办发【2012】150号 其他相关规范与规程
13
(三)常用图集 《人民防空地下室设计规范》图示-建筑专业 《防空地下室建筑设计示例》 《防空地下室建筑构造》 《防空地下室防护设备选用》 《防空地下室固定柴油电站》 《防空地下室移动柴油电站》 《人民防空工程防护设备选用图集》 《防空地下室施工图设计深度要求及图样》 《人民防空工程建筑大样图集》
三、人防工程的组成
(一)围护结构： 外墙、顶板、底板、防护密闭墙
(二)防护设备： 防密门、密闭门、防爆活门、防爆波地漏、自动超压排气活门、过滤吸收器、 各种防密阀门
(三)建筑设备：水、暖、电、电梯等普通设备
7
(四)主体与口部： 1.主体：满足防护功能要求部分(最里一道密闭门以内) 2.口部：主体与地面连接部分。 3.口部型式： (1)按位置分为：室内出入口、室外出入口 (2)按功能分为：战时主要出入口、战时次要出入口、备用出入口、连通口 (3)按类型分为：直通式、单向式、穿廊式 (4)按形式分为：坡道式、阶梯式、楼梯式、竖井式(爬梯) 4.密闭区与非密闭区 (1)密闭区：清洁区(工程主体)，一般为最里一道密闭门以内区域 (2)非密闭区：染毒、半染毒区(工程口部)，电站机房，人防汽车库均为非
(九)染毒区与清洁区 在染毒区与清洁区之间设置不小于200mm厚整体浇筑的钢筋混凝土密闭隔墙。 有管道穿过时应采取密闭措施。
29
(十)人防顶板与室外地坪标高关系 1.上部为钢筋混凝土结构的甲类人防地下室顶板不得高出室外地坪。 2.上部为砌体结构的甲类核5级人防地下室顶板高出地面≤0.5m，并在战时覆土。 3.上部为砌体结构的甲类核6级以下人防地下室顶板高出地面≤1.0m。 4.乙类人防地下室顶板高出室外地面不大于1/2地下室净高。
05SFJ10 07FJ01 07FJ02 07FJ03 08FJ04 07FJ05 RFJ01-2008 08FJ06 RFJ05-2009-JZ
14
(四)人防工程服务半径：人员掩蔽工程不宜大于200m。 (五)进入人防地下室管道： 1.与防空地下室无关管道不宜穿过。 2.上部建筑生活污水管、雨水管、燃气管不得进入。 3.穿过顶板、临空墙和门框墙的管道直径不宜大于150mm。 4.所有穿人防管道均应采取防护密闭措施。
人防工程设计要点 及应注意的问题
一、人防工程建设管理
(一)基本程序 1.建设单位提出项目建议书，批准后编可研。 2.依据可研编初设文本报批。 3.施工图设计，人防专项审查，人防部门审批。 4.施工许可证，施工、监理招标，组织施工。 5.人防工程专项竣工验收(人防部门监督)。
2
(二)结建政策 1.面积要求 (1)新建十层以上或埋深3m以下民用建筑及住宅楼-按首层面积修建。 (2)其它民用建筑按2%~5%修建。
15
16
17
五、主体设计
(一)医疗救护工程
18
医疗救护工程
19
(二)防空专业队工程
20
专业队队员掩蔽部
21
(三)人员掩蔽工程 面积标准(掩蔽面积)：一等人员掩蔽工程1.5m2/人 二等人员掩蔽工程1.0m2/人
22
(四)物资库
23
(五)专业队装备掩蔽部
24
(六)人防汽车库
25
(七)人防电站 移动电站：≤120KW
3
3.战时用途： (1)75%为二等人员掩蔽所。 (2)25%为医疗救护、专业队及配套物资库等。 (3)20万平米以上小区不得建单一人员掩蔽工程。 4.施工图审查： (1)兰州市：兰州市人防办项目审批。 (2)其他城市：当地人防办项目审批。 (3)技术审查：甘肃人防工程设计咨询有限公司
4
二、人防工程分类
密闭区
8
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
9
四、一般规定
(一)人防面积 1.建筑面积：包含人防出入口等建筑面积。 2.防护单元建筑面积：第一道防密门以内建筑面积。 3.有效面积：防护单元面积减去结构面积。 4.掩蔽面积：最后一道密闭门以内扣除结构及设备房间后面积。
10
注：阴影部分为掩蔽面积
(一)按建筑形式分类 1.单建式(无地上建筑) 2.附建式(结合民用建筑修建) (二)按施工方式分类 1.掘开式(含单建和附建) 2.暗挖式(坑道、地道) (三)按防护分类 1.甲类人防(防核武器、防常规武器) 2.乙类人防(仅防常类、丁类
(五)按战时使用功能分类 1.指挥工程：各级人防指挥所 2.医疗救护工程：医疗救护站、急救医院、中心医院 3.防空专业队工程：队员掩蔽部、装备掩蔽部
其中兰州市区5%，兰州郊县及其它地级市3%，县镇2%。 (3)单项人防工程小于700m2时，交纳易地建设费。
易地建设费标准：兰州市1650元/m2，其它地级市1250元/m2 ，县镇850元/m2 。 2.防护等级 (1)兰州市及其它地级市主城区：
甲类核6级常6级(二等人员掩蔽所、物资库、医疗救护站) 甲类核5级常5级(一等人员掩蔽所、专业队工程、中心医院、急救医院) (2)远郊区及县级城镇：乙类常6级
抢险抢修专业队、医疗救护专业队、消防专业队、治安专业队、 防化防疫专业队、通信专业队、运输专业队 4.人员掩蔽工程： 一等人员掩蔽部(战时坚持工作，染毒时有人员出入要求) 二等人员掩蔽部(普通居民掩蔽部) 5.配套工程：人防电站、供水站、食品站、生产车间、警报站、核生化检测中心、 人防物资库、人防汽车库、疏散干道等。
26
固定电站：≥120KW
27
(八)防护单元、抗爆单元 1.不划分防护单元、抗爆单元 (1)上部建筑≥10层 (2)多层甲类核5级以下及乙类上层划分防护单元时 2.其他防护单元、抗爆单元的建筑面积
※ 按照新规范防护单元面积：救护站≦1500M2 急救医院≦3000M2 中心医院≦4500M2
28
11
(二)常用规范、规程及规定 《人民防空工程战术技术要求》 《人民防空地下室设计规范》 《人民防空工程设计规范》 《人民防空工程设计防火规范》 《汽车库、修车库、停车场设计防火规范》 《地下工程防水技术规范》 《人民防空工程防化设计规范》 《人民防空医疗救护工程设计标准》 《人民防空工程柴油电站设计标准》 《人民防空物资库工程设计标准》 《城市居住区人民防空工程规划规范》
12
《人民防空地下室施工图设计文件审查要点》 《建筑工程设计技术措施2009（防空地下室)》 《甘肃省人民防空办公室关于进一步加强人防工程建设与管理的规定》
甘人防办发【2012】150号 其他相关规范与规程
13
(三)常用图集 《人民防空地下室设计规范》图示-建筑专业 《防空地下室建筑设计示例》 《防空地下室建筑构造》 《防空地下室防护设备选用》 《防空地下室固定柴油电站》 《防空地下室移动柴油电站》 《人民防空工程防护设备选用图集》 《防空地下室施工图设计深度要求及图样》 《人民防空工程建筑大样图集》
