消防管道安装施工方案1. 引言消防管道是建筑物中的重要防火设施之一，它能有效地输送灭火水源，保护人员生命和财产安全。
本文档将介绍消防管道的安装施工方案，包括施工前的准备工作、施工步骤和安全注意事项。
2. 准备工作在进行消防管道安装施工之前，需要进行一系列准备工作，包括：•确定消防管道系统的设计方案，包括管道材质、管径、管道走向等。
•确定施工区域，并清理施工区域，确保没有障碍物影响施工进程。
•确保所需的施工材料和设备齐全，并进行必要的检查和试验。
3. 施工步骤步骤一：布置管道走向首先，根据消防管道的设计方案，在施工区域内布置管道的走向。
根据地形和建筑结构，规划出最合适的管道路径，确保管道能够覆盖整个建筑物。
步骤二：安装管道支架在管道走向确定后，根据设计方案的要求，安装管道支架。
管道支架应稳固可靠，能够承受管道的重量和水压力，并且能够确保管道的水平度和垂直度。
步骤三：连接管道在安装好管道支架后，开始连接管道。
根据设计方案的要求，将管道逐段连接起来，通过螺纹连接或焊接。
连接处需要进行严密的密封处理，确保不漏水。
步骤四：安装阀门和消防设备在管道连接完成后，开始安装阀门和消防设备。
根据设计方案的要求，安装阀门和其他控制装置，确保能够灵活控制管道的水流和灭火设备的启停。
步骤五：进行压力测试在管道安装完成后，进行压力测试。
通过向管道注入水压，检测管道的质量和密封性能。
测试过程中，需要注意安全措施，防止压力过高导致管道破裂。
步骤六：消防验收最后，在消防管道安装施工完成后，进行消防验收。
验收过程中，专业的消防人员将对管道系统进行全面检查，确保其符合相关法规和标准，能够正常使用。
4. 安全注意事项在进行消防管道安装施工时，需要注意以下安全事项：•施工区域内应设置明显的安全警示标志，防止非施工人员进入危险区域。
•施工人员应佩戴个人防护装备，包括安全帽、防护眼镜、工作手套等。
•施工过程中应注意防火防爆，禁止使用明火，确保施工区域内的环境安全。

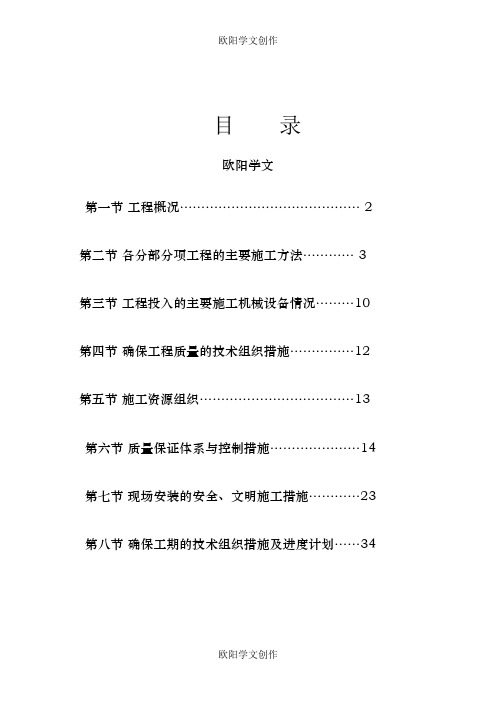

目录欧阳学文第一节工程概况 (2)第二节各分部分项工程的主要施工方法 (3)第三节工程投入的主要施工机械设备情况 (10)第四节确保工程质量的技术组织措施 (12)第五节施工资源组织 (13)第六节质量保证体系与控制措施 (14)第七节现场安装的安全、文明施工措施 (23)第八节确保工期的技术组织措施及进度计划 (34)第一节工程概况1.工程概况1.1工程名称：滨州市万达广场2#楼消防工程。
1.2工程地点：滨州市滨城区1.3工程内容：自动报警、消火栓、喷淋系统等。
1.4：达到国家质量验收合格标准。
2.本施工组织设计编制的依据：2.1甲方所提供的消防工程施工图纸；2.2下列国家标准、行业标准和地方标准：《火灾自动报警系统施工及验收规范》《消防水泵接合器安装》《建筑工程施工质量验收统一标准》国家颁布的其它有关消防规范；以上规范如有新版本，以新版本为准。
第二节各分部分项工程的主要施工方法1.火灾自动报警系统1.1布线：1.1.1 系统布线采用铜芯阻燃线，耐压等级不低于500V。
1.1.2、管内或线槽、桥架内布线，应在建筑抹灰及地面工程结束后进行，穿线前，应将管内或线槽内的积水及杂物清除干净。
1.1.3、导线在管或线槽内不应有接头或扭结，导线接头应在接线盒内焊接或用端子连接，在潮湿场所穿完线后，管口均应做密封处理。
1.1.4、不同系统，不同电压等级，不同电流类别的线路，不能在同一管内或线槽的同一槽孔内。
1.1.5、线路敷设后，对每回路的导线应用500V的兆欧表测量其绝缘电阻，其对地的绝缘电阻值必须大于或等于20兆欧。
1.3报警设备安装1.3.1探测器底座安装应在系统布线结束且室内装修工程完成，室内清理干净后进行，探测器的探头、手动报警按钮应在调试前安装，安装前妥善保管采取防尘、防潮、防腐措施。
1.3.2探测器的底座应安装牢固，外接导线应留有不小于150mm余量，且端部有明显标志。
探测器的“+”线应为红色，“—”线应为蓝色，其余线应根据不同用途采用其它颜色区分，相同用途的导线颜色应一致。
消防管道安装方案1. 引言消防管道是消防系统中的重要组成部分，负责传输灭火介质和提供灭火水源。
合理的消防管道安装方案可以确保消防系统的正常运行，并在火灾发生时提供及时、有效的灭火支持。
本文将介绍一种可行的消防管道安装方案，以确保消防系统的安全性和可靠性。
2. 方案概述本方案基于建筑物的结构和功能需求，考虑建筑物的布局、人员疏散路径和消防水源位置等因素，设计了一套完整的消防管道系统。
具体方案包括以下要点：2.1 消防水源设置根据建筑物的规模和性质，在建筑物附近选择合适的消防水源。
水源应保证供水稳定、压力充足，并配备消防水泵以提高供水能力。
消防水源的设置应符合相关法规和标准。
2.2 消防管道布局根据建筑物结构和功能需求，将消防管道布置在建筑物的主要区域和关键位置，以确保消防介质在火灾发生时能快速、有效地到达火灾现场。
管道的布置应符合相关的消防规范和标准。
2.3 管道材料选择消防管道需要具备耐高温、耐压和耐腐蚀等特性，以确保在火灾时能正常使用。
常用的消防管道材料包括钢管、无缝钢管和不锈钢管等。
在选择材料时需考虑其物理性质和成本效益。
3. 管道安装步骤3.1 前期准备工作在开始安装消防管道前，需要进行必要的前期准备工作。
包括制定详细的施工计划和时间进度表，申请相关的工程施工许可证，确定施工人员和监督人员，准备施工所需的材料和工具等。
3.2 管道布置和连接根据设计方案，按照管道布局进行管道的安装。
首先，在建筑物内部的关键位置开挖所需的管道沟槽，然后将管道按照一定的坡度安装在沟槽中，并使用适当的连接件进行连接。
在安装过程中，要保证管道的平直度和垂直度，并采取防漏措施。
3.3 安装支架和固定件为了保证管道的稳定性和安全性，需要安装支架和固定件。
支架应按照设计要求进行布置，固定件应选用耐腐蚀性好的材料，并按照标准进行固定。
支架和固定件的安装位置和数量应符合相关规范要求。
3.4 连接附件和终端设备在管道安装完成后，需要连接相关的附件和终端设备。
消防管道安装施工方案消防管道的安装施工是建筑工程中非常重要的环节，直接关系到建筑物内部的消防安全。
正确的消防管道安装施工方案能够有效提高建筑物的消防安全性，保障人们在紧急情况下的生命财产安全。
本文将重点介绍消防管道的安装施工方案。
1. 施工前准备工作在进行消防管道安装施工之前，必须进行充分的准备工作。
首先是确定消防管道的走向和安装位置，根据建筑物的平面布置和消防设计要求，合理规划消防管道的走向。
其次是准备好所需的材料和设备，确保施工过程中材料和设备的供应充足。
最后是组织好施工人员，确保他们具备相关的资质和技术经验。
2. 施工过程2.1 消防管道安装位置标注在进行消防管道安装之前，需要根据设计图纸对消防管道的安装位置进行标注。
标注包括管道的走向、水平高度和连接方式等信息，确保施工过程中不出现位置偏差。
2.2 消防管道的铺设消防管道的铺设是消防管道安装的核心环节，需要根据设计要求进行。
首先是根据设计图纸的要求选择合适的管道材料，然后按照管道的走向和连接方式进行铺设。
在铺设过程中，要保证管道的坡度和连接处的严密性，确保消防管道的畅通。
2.3 消防管道的连接消防管道的连接是确保管道系统完整性和稳定性的关键环节。
在进行管道连接时，需要根据设计要求选择合适的连接方式，并确保连接处的严密性和稳固性，杜绝漏水现象的发生。
2.4 消防管道的固定消防管道安装完毕后，需要对管道进行固定，防止管道在使用过程中出现晃动或脱落的情况。
固定方式包括支架固定和固定卡固定等，根据管道类型和安装位置选择合适的固定方式进行固定。
3. 施工验收消防管道安装完成后，需要进行施工验收。
验收包括对管道的位置、连接、固定等方面进行检查，确保管道安装符合设计要求和消防安全标准。
若发现问题，及时进行整改和调整，直至满足验收要求为止。
结语消防管道的安装施工是一项细致而重要的工作，只有严格按照设计要求和相关规范进行施工，才能保障建筑物的消防安全。
消防管道的安装不仅关系到建筑物本身的安全性，更关系到人们的生命财产安全。

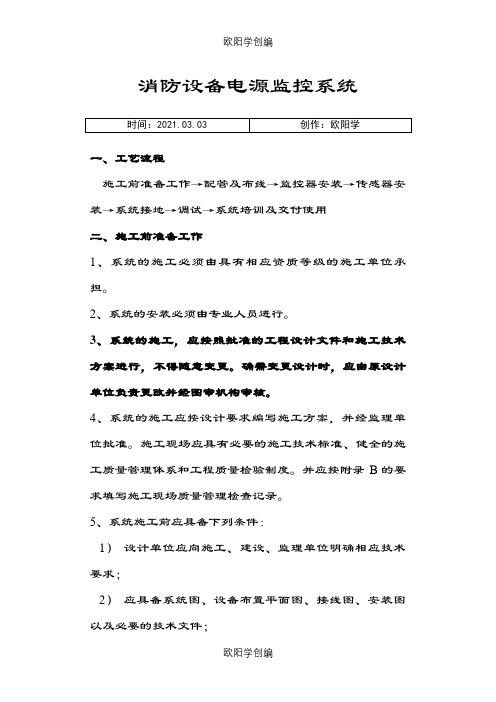

消防设备电源监控系统一、工艺流程施工前准备工作→配管及布线→监控器安装→传感器安装→系统接地→调试→系统培训及交付使用二、施工前准备工作1、系统的施工必须由具有相应资质等级的施工单位承担。
2、系统的安装必须由专业人员进行。
3、系统的施工，应按照批准的工程设计文件和施工技术方案进行，不得随意变更。
确需变更设计时，应由原设计单位负责更改并经图审机构审核。
4、系统的施工应按设计要求编写施工方案，并经监理单位批准。
施工现场应具有必要的施工技术标准、健全的施工质量管理体系和工程质量检验制度。
并应按附录B的要求填写施工现场质量管理检查记录。
5、系统施工前应具备下列条件：1）设计单位应向施工、建设、监理单位明确相应技术要求；2）应具备系统图、设备布置平面图、接线图、安装图以及必要的技术文件；3）系统设备、材料及配件齐全并能保证正常施工；4）施工现场及施工中使用的水、电、气应满足正常施工要求。
6、系统的安装应按下列规定进行施工过程质量控制：1）各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查，检查合格后方可进入下道工序；2）相关各专业工种之间交接时，应进行检验，并经监理工程师签证后方可进入下道工序；3）施工过程中，施工单位应做好隐蔽工程验收、绝缘电阻和接地电阻检验、系统调试及设计变更等相关记录；4）系统施工过程结束后，施工方应对系统的安装质量进行验收；5）系统安装完成后，施工单位应按规定进行调试；6）施工过程质量检查和验收应由监理工程师组织施工单位人员完成；7）施工质量检查和验收应按附录C的要求填写。
7、建筑物产权所有者应建立保存系统内每个传感器的安装及试验记录。
三、设备、材料进场检验1、系统施工前，应对设备、材料及配件进行进场验收，进场验收应有书面记录和参加人签字，并经监理工程师或建设单位签字确认；未经进场验收或验收不合格者不得使用。
2、设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件。
室内消防系统管道安装施工方案前言本文介绍室内消防系统管道的安装施工方案，以确保消防系统的正常运行和安全使用。
工程准备1. 施工前进行详细的工程勘察及设计，明确管道的种类、规格、长度、数量等。
2. 准备所需材料，包括管道、管件、阀门、支架等，并进行质量检查，确保符合要求。
3. 充分了解现场环境和条件，安排好施工人员和设备，制定详细的安全措施和施工计划。
施工步骤1. 室内消防管道的安装应按照设计要求进行，遵循国家和地方有关消防规范及标准。
2. 安装前应清理管道道路，确保无杂物和污水，提高施工效率和质量。
3. 进行管道的布置和定位，应符合建筑设计图纸，水平、垂直、坡度等应符合设计要求。
4. 进行管道的连接和固定，连接应采用焊接或螺纹连接，固定应采用支架、吊钩等固定装置。
5. 进行阀门、法兰、接头、压力表等附属件的安装，确保附属件符合要求，连接紧固可靠。
6. 安装完成后进行试压和通水试验，确保管道无渗漏、无变形，试验合格后进行保温和保护。
安全措施1. 施工前应进行安全教育和操作培训，确保施工人员了解消防系统管道的特性和施工流程，强化安全意识。
2. 制定详细的施工计划和安全措施，督促施工人员严格遵守消防安全规定和操作规程。
3. 加强现场安全监管，定期进行安全检查，及时发现和处理安全隐患，确保施工安全。
总结室内消防系统管道的安装是保障建筑安全的重要环节。
施工单位要按照设计要求和施工规范进行施工，加强安全管理，确保施工效果和安全性。
同时，加强现场监管，及时发现和处理安全隐患，做好施工质量和安全保障工作。
消防给水管道安装施工方案及施工方法1、工艺流程：施工准备→预制下料→滚槽→上箍安装→水压试验2、施工准备：安装前，首先核对图纸，检查管道布置是否与其它专业冲突；核对管道预埋件、支架、套管位置、标高、坐标是否正确。
3、预制下料：3.1、管子清扫。
消防系统管道采用镀锌钢管，管子到场后，先检查镀锌层是否完好，管子是否无凹凸、无裂缝、无弯曲等缺陷。
管子在加工前，应进行内外清扫，以清除管道内外表面的污垢。
3.2、管子切断。
按图纸尺寸，用钢锯或切割机将管子切断，管子切口应平整，管口内外应无毛刺和铁渣，切口不应产生断面收缩。
4、管道连接4.1、滚槽：采用专用设备加工沟槽；将管道切割成需要的长度，管端与轴线必须垂直，平整无毛刺。
将需要加工沟槽的管道架设在滚槽机尾架上，调整管道使其处于水平状态，如果大批量加工，可设置可调节托架进行加工。
将管道端面贴紧滚槽机上面，使钢管轴线与滚槽机呈90度，启动滚槽机，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止，停机用游标卡尺检查沟槽的深度和宽度，千斤顶卸荷，取出钢管。
4.2、上箍工艺流程：上箍准备→将卡箍内橡胶圈取下→将卡箍套入下部管道→橡胶圈套入下部管道一端→将上部管子套入橡胶圈内→卡箍定位在橡胶圈上→锁紧卡箍的喉卡螺栓。
安装必须遵循先装大口径，总管，立管，后装小口径管，支管的原则。
安装过程中不可跳装，分段装，必须按顺序连续安装，以免出现段与段之间连接困难影响安装质量。
4.3、准备好已加工沟槽的管道，配件和管路附件；检查橡胶密封圈无损伤，将其套上一根钢管的端部，将另一根钢管靠近已套上密封圈的管道端部，两端处应留一定间隙，间隙应符合标准要求；将橡胶圈套上另一根钢管端部，使橡胶密封圈位于接口中部，并在其周边涂抹润滑剂（洗洁精或肥皂水）；检查管道轴线。
4.4、在接口位置，橡胶圈外侧安上下卡箍，并将卡箍凸边卡进沟槽内；用手压紧、上下卡箍的耳部，并用木榔头锤紧卡箍凸边缘处，将上下卡箍靠紧，在卡箍螺栓孔位置穿上螺栓，并均匀轮换拧紧螺栓，防止橡胶密封圈起皱，检查确认卡箍凸边全周卡入沟槽内。
消防喷淋系统施工方案欧阳学文1.消防及喷水灭火系统管道安装方法 1.1.工艺流程图1.2.支架、吊架制作1.2.1.支架、吊架材料一般用Q235普通碳钢制作. 1.2.2.支架、吊架制作应遵守的规定:1) 支架、吊架的型式、材质、加工尺寸、精度及焊接应符合设计要求。
2) 支架底板应平整、支、吊架的工作面应平整。
3) 支、吊架焊缝应进行外观检查不得有漏焊、点焊、裂纹咬肉等缺陷。
焊接变形应予 矫正。
4) 制作合格的支吊架应进行防腐处理妥善保管。
1.2.3.支吊架安装安装准备主管安装水流指示器安装管道试压、冲洗喷头支管安装喷头及附件安装系统通水调试1) 确定支吊架间距时应考虑管子管件管内介质及保温材料的重量对管子形成的应力和应变不得超过允许范围。
支、吊架最大允许间距主要是由所承受的垂直方向荷载来决定。
当设计无要求时其最大间距见表：管径（mm）15 20 25 32 40 50 70 80 100 125 150支吊架最大间距（m）保温 1.5 2 2 2.5 3 3 3.5 4 4.5 5 6 不保温 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 72) 坡度、标高的确定支吊架的坡度、标高必须符合设计要求坡度应根据两点间的距离的大小算出两点间的高差然后在两点拉一直线按照支架的间距在墙上画出每个支架的位置。
3) 支、吊架固定和调整4) 管道安装时应及时进行支、吊架的固定和调整工作。
支吊架位置应正确安装要平整牢固。
管子与支架接触良好一般不得有间隙。
5)支、吊架的安装膨胀螺栓固定膨胀螺栓常用规格有M8、M10、M12三种。
钻孔可用冲击电锤或冲击电钻进行，钻成的孔必须与构件表面垂直。
孔的直径与管外径相等，用手拧紧螺母。
随着螺母的拧紧，螺栓被向外拉动，螺栓的锥形尾部就把开口的套管尾部胀开使螺栓和套管一起紧固在孔内。
这样就可以在螺栓上安装支架横梁。
2.1.立管安装1) 每层从上至下统一安装卡件，将预制好的立管按编号排出顺序安装。
消防水管安装实施方案一、前期准备工作。
在进行消防水管安装前，首先需要进行前期准备工作。
这包括对安装场地进行勘察，了解现场情况，确定管道走向和布局。
同时，需要对材料和设备进行准备，确保安装所需的管道、阀门、接头等材料齐全，并对安装所需的机械设备进行检查和维护，以确保安装过程顺利进行。
二、安装方案设计。
在进行消防水管安装前，需要制定详细的安装方案设计。
这包括确定管道的材质、规格和连接方式，设计管道的走向和布局，确定阀门和消防设备的位置等。
同时，需要根据现场情况和消防要求，合理设计消防水管的安装方案，确保安装后能够满足消防要求，并且方便日常维护和管理。
三、安装过程。
1. 排水和清洁。
在进行消防水管安装前，需要对安装场地进行排水和清洁。
确保安装场地干净整洁，避免杂物和污物对安装工作造成影响。
同时，需要对管道进行清洁处理，确保管道内部干净，避免杂物和污物对管道使用产生影响。
2. 安装管道。
根据设计方案，进行消防水管的安装工作。
在安装过程中，需要严格按照安装要求进行操作，确保管道的连接牢固、密封性好，并且符合相关安全标准和规范要求。
同时，需要对管道进行验收，确保安装质量达标。
3. 安装阀门和消防设备。
在安装管道的同时，需要安装阀门和消防设备。
根据设计方案，确定阀门和消防设备的位置，进行安装和连接工作。
在安装过程中，需要确保阀门和消防设备的使用灵活、方便，并且符合相关安全标准和规范要求。
四、安装验收。
在完成消防水管的安装工作后，需要进行安装验收。
这包括对管道的连接质量、阀门和消防设备的使用情况进行检查和测试，确保安装质量符合相关安全标准和规范要求。
同时，需要对安装工作进行记录和归档，为日后的维护和管理提供依据。
五、安装后维护。
在完成消防水管的安装工作后，需要进行安装后维护工作。
这包括对安装设备和管道进行定期检查和维护，确保其正常使用和安全性。
同时，需要对安装工作进行总结和评估，发现问题及时进行整改，提高安装质量和效率。
消防管道安装施工方案消防管道是指为了灭火和消防救援工作而安装的一种专门的管道系统。
消防管道的安装施工方案是消防工程中非常重要的一环，下面是一个消防管道安装施工方案的范文，供参考：一、施工基本情况本次施工是安装一套完整的消防管道系统，总长度为xx米，主要分布在建筑物的各个楼层和货梯井内。
消防管道的材料主要采用钢制管道，直径为xx毫米，壁厚为xx毫米。
施工时间为xx天，施工人员需按照制定的施工流程进行操作。
二、施工要求在进行消防管道安装施工前，施工单位应进行现场勘察和技术测量，确保施工质量和安全。
施工过程中需遵守国家相关法律法规和消防安全规定，严禁违反规定进行施工作业。
同时，施工单位应编制详细的施工方案和施工组织设计，并向相关主管部门报备。
三、施工流程1. 施工准备：清理施工区域，搬运和堆放施工所需的材料和设备。
2. 定位和测量：按照图纸要求确定消防管道的安装位置和长度，并进行精确测量。
3. 安装支架和吊装消防管道：根据测量结果，在墙壁或楼梯井内安装支架，并使用吊机进行消防管道的吊装和连接。
4. 管道焊接：将各个管道以焊接的方式连接在一起，并进行牢固的封口和处理焊接处的缺陷。
5. 安装阀门和喷头系统：根据需要，在管道上安装阀门和喷头系统，并进行连接测试，确保其正常工作。
6. 联通管道：将各层的消防管道联通，配管阀门和消防泵房进行连接，搭建完整的管道系统。
7. 施工验收与测试：在安装完毕后，进行施工质量验收和功能测试，确保消防管道的正常运行。
四、施工安全措施1. 所有施工人员必须穿戴安全装备，遵守安全操作规程。
2. 施工现场应设置警示标志和防护栏杆，确保安全通道畅通。
3. 施工过程中严禁吸烟，禁止使用明火。
4. 施工人员应定期进行安全培训，掌握消防安全知识和应急处理方法。
五、施工质量要求1. 消防管道的安装应符合相关设计规范和标准要求。
2. 管道连接处应牢固、密封，并经过无损检测合格。
3. 阀门和喷头系统应安装牢固，灵敏可靠，能够正常开闭与喷水。
论文
消防系统管道在施工中的安装
单位：二十二冶机电公司
姓名：欧阳华
申报资格：工程师
日期：二OO二年五月
目录一、概况
二、消防管道安装的特点
三、自动喷淋系统管道的安装
四、消火栓给水管道的安装
五、总结
一、概况：
为适应当前技术和经济发展的需要，确保公民生命财产的安全，民用建筑内消防系统管道施工是一项很重要的环节。
1999年，唐山新华大厦消防管道的施工由我单位承担，新华大厦共24层，由地下2层和地上22层组成，建筑面积共计19048.45m2，最高达81.63m，我单位承担消防管道的施工，主要包括消火栓给水系统和自动喷洒系统两部分。
管道总计9000余米。
室内消火栓给水系统，竖向分为高低两区，由消防蓄水池——消防水泵——屋顶水箱及十层减压阀组联合供水，高低区系统设消防泵两台，互为备用。
消火栓口处的压力大于0.5Mpa 时，设减压孔板减压。
消防泵可用消火栓处的起动按纽直接起动，同时向消防中心报警，泵房现场及消防中心均可控制起动消防泵。
自动喷洒系统除空调机房、热交换间、锅炉房、水泵房、楼梯间、变配电间、卫生间等房间外，均设有闭式自动喷水头，按小危险级设置。
系统设三组湿式报警阀，且每层均设有水流指示器和信号蝶阀，信号蝶阀开启状态在消防中心显示，系统由消防水池——自动喷洒泵供水，设自动喷洒泵两台，互为备用，稳压泵两台，互为备用，由压力开关控制，平时系统
内压力由稳压泵控制在1.10Mpa，当管网压力上升至1.2Mpa时稳压泵停泵；当管网压力下降至1.1Mpa时，稳压泵起动。
若管网压力继续下降至1.00Mpa时，自动喷洒泵起动，自动喷洒泵可由消防中心和泵房控制。
二、消防管道安装的特点：
（1）.内在质量：由于民用建筑存在吊顶设计，且管道布置在吊顶内，所以无论焊接、法兰连接还是丝扣连接，必须保证连接紧密、滴水不漏。
（2）.外在质量：讲究实用和美观。
喷头布置应和装饰工程相协调。
一般说来应做到与吊顶垂直、对称布置。
这就需要在连接管线时，吊线安装。
（3）.管径的严格：为确保喷头喷水时的压力，喷淋支管管径不可随意更改，应严格依照规范设计确定管径。
（4）.支吊架的严格：喷头喷水时有较强的反作用力，所以除安装普通支吊架外，防晃支架必不可少。
尤其在管道改变方向处，应增设防晃支架。
且支吊架应制作成双头螺纹以利于管道的标高调整。
（5）.防腐的重要性：由于喷头管径狭小，管道焊接和法兰连
接后应内外防腐以防锈蚀堵塞喷头。
三、自动喷淋系统管道的安装
自动喷淋系统管道管材采用热镀锌钢管，管道连接形式为管径≧150mm，采用焊接或法兰连接，管径≦100mm采用丝扣连接，配水干管为DN150，配水管管径为DN100，配水支管管径依喷头数量确定，见下表：
该系统为湿式喷水灭火系统，由3台湿式报警阀组、水力警铃、闭式喷头、水流指示器、信号蝶阀、管道等组成。
1、管道支吊架的设置及安装：
（1）.吊架或支架的位置不应影响喷头的喷水效果，一般吊架与喷头的距离不少于300mm，与末端喷头的距离不大于750mm。
（2）.管道支架或吊架的间距，应不大于下表的要求：
相邻两喷头间的管段至少应设支（吊）架一个。
（3）.为防止喷头喷水时管道沿管线方向晃动，下列部位应设防晃支架：
a、配水管的中点。
b、配水支管每15m长度内最少设一个。
c、管径≧50mm的管道拐弯处。
d、竖直安装的配水干管始端和终端。
其安装位置距地面为
1.5-1.8m。
2、管道安装：
（1）.管子应采用机械切割，切割面不得有飞边、毛刺。
（2）.在安装管道前，每根管子必须检查、清通，保证无杂物存在，管道安装和铺设中断时，应用塞子或管堵将敞口封闭。
（3）.当管道变径时，宜采用异径接头；在管道拐弯处、喷头与管网连接处，不得采用补芯；公称直径大于50mm的管道不宜采用活接头。
（4）.螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处外部清理干净。
（5）.管道的中心线与梁、柱、楼板等的最小距离应符合下表：
（6）.水平管道安装应设有0.002-0.005的坡度，坡向排水侧。
（7）.喷头距墙不大于1.8米，喷头间距不大于3.6米，且不小于2.0米。
3、系统组件的安装：
（1）.报警阀组安装
a、报警阀应逐个进行渗漏试验。
试验压力应为额定工作压
力的2倍，试验时间应为5min，阀瓣处应无渗漏。
b、报警阀应安装在便于操作的明显位置，距室内地面高度
宜为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的
距离不应小于1.2m。
安装报警阀组的室内地面应有排水设
施。
c、报警阀组压力表安装在报警阀上便于观测的位置，排水
管和试验阀安装在便于操作的位置，水源控制阀安装在便
于操作，且应有明显开闭标志和可靠的锁定设施。
d、应使报警阀前后的管道中能顺利充满水，压力波动时，
水力警铃不应发生误报警。
e、报警水流通路上的过滤器应安装在延迟器前，而且是便
于排渣操作的位置。
（2）.水利警铃的安装：
宜装在报警阀附近，与报警阀的连接应采用镀锌钢管，螺纹连接，进水管为DN20，出水管为DN25，进水管的最大长度不宜大于20m。
（3）.喷头安装：
a、喷头安装应在系统试压、冲洗合格后进行。
b、在安装喷头前，还必须对报警控制阀后的管道进行冲洗，
确保无施工留下的杂物堵塞阀门、喷头，以免影响系统正常工作。
c、喷头安装应使用生产厂家提供的专用扳手，严禁利用喷头的框架施拧。
d、喷头安装时，不得对喷头进行拆装、改动，并严禁给喷
头附加任何装饰性涂层。
e、喷头安装后，逐个检查溅水盘有无歪斜，玻璃球有无裂
纹和液体渗漏，如有必须更换。
f、当通风管道宽度大于1.2m时，喷头应安装在其腹面以
下部位。
g、当喷头安装在不到顶的隔断附近时，喷头与隔断的水平
距离和最小垂直距离应符合下表规定：
（4）.水流指示器安装：
a、水流指示器安装应在管道试压和冲洗合格后进行安装。
b、水流指示器应竖直安装在水平管道上侧，其动作方向应和水
流方向一致。
c、应保证水流指示器前后至少有500mm的直管段。
（5）.信号蝶阀的安装：
应安装在水流指示器前的管道上，与水流指示器之间的距离不应小于300mm。
4、管道试压：
管道试压为水压试验，环境温度不得低于5℃，当低于5℃时，水压试验应采取防冻措施。
强度试验压力为1.6 M pa。
试压时大体分为两段，地下二层至六层为一段，七层至二十二层为一段，喷头、三通处加丝堵。
测试点设在系统管网的最低点。
对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网应无泄漏和变形，且压力降不应大于0.05Mpa。
严密性试验为1.2Mpa，稳压24小时，应无泄漏为合格。
5、管道冲洗：
管道冲洗应先地下、后地上，并按配水干管、配水管、配水支管的顺序，进行冲洗前应对系统的仪表采取保护措施，止回阀和报警阀等应拆除，冲洗工作结束后应及时复位。
四、消火栓给水管道的安装
（1）.消火栓给水系统管材采用无缝钢管，管道连接形式为焊接和法兰连接，管材管径有三种，主干管为φ159，双口消火栓支管为φ108，单口消火栓支管为φ76。
管道严格按照《工业金属管道工程施工及验收规范》之《金属管道篇》（GBJ235-82）施工。
手工电弧焊焊接，焊丝型号E4303，焊缝等级为Ⅱ级。
（2）.整个系统共有5个双口消火栓，86个单口消火栓。
室内消火栓箱内配备有DN65消火栓1个，DN65尼龙衬胶水龙带一条，DN65水栓一支，内设按纽和指示灯各1个，消火栓栓口离地面高应为1.1M，允许偏差20mm。
单口消火栓方向与箱体墙面
成90°角向外。
双口消火栓栓口向下，栓体距箱侧面为150mm，距箱后内表面为100mm，允许偏差5mm。
（3）.减压孔板应安装在水流转弯处下游一侧的直管段上，与弯管的距离不应小于设置管段直径的两倍。
（4）消防水泵按合器的安装，应使进水口与井盖底面的距离不大于0.4m，且不应小于中盖的半径。
五、总结
消防管道安装在民用建筑中是很关键的一项工程，由于其重要性和管道分布广，管线繁杂，与其它专业管道交叉布置，且质量要求高的特点，施工前必须考虑周全、精心组织、合理安排工序，制定有针对性的安全技术措施，贯彻执行质量体系认证的要求。
作到道道工序，层层把关，这样才能干出一流质量的工程，让业主满意。
10。
