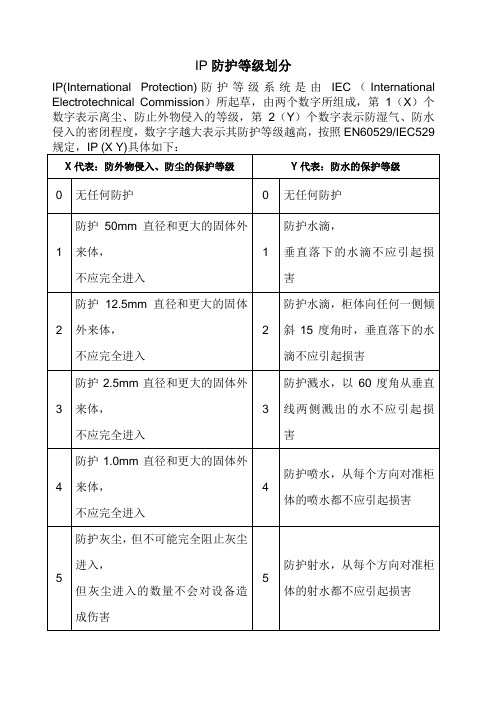

IP防护等级划分IP(International Protection)防护等级系统是由IEC（International Electrotechnical Commission）所起草，由两个数字所组成，第1（X）个数字表示离尘、防止外物侵入的等级，第2（Y）个数字表示防湿气、防水侵入的密闭程度，数字字越大表示其防护等级越高，按照EN60529/IEC529IP防护等级IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERN ATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示：表一：第一个标示特性号码（数字）所指的防护程度0 没有防护对外界的人或物无特殊防护。
1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
3 防止大于 2.5mm的固体物体侵入防止直径或厚度大于 2.5mm 的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
4 防止大于 1.0mm 的固体物体侵入防止直径或厚度大于 1.0mm 的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
6 防尘完全防止外物侵入，且可完全防止灰尘进入。
表二：第二个标示特性号码（数字）所指的防护程度0 没有防护没有防护。
IPXX 防护等级的定义IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘;第二个数字由表示防水，数字越大表示其防护等组长越佳。
IPXX 防护等级第一位表示防尘指标：第二位表示防水指标：IPXX等级中关于防水试验的规定及要求：一、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
二、各种等级的防水试验内容1、IPX1 滴水试验装置方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；2、IPX2 滴水试验装置方法名称：倾斜 15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个面，共四次。
试验条件：滴水量为3 0.5 mm/min；试验持续时间： 4×2.5 min（共10 min）；3、IPX3 箱式淋雨试验箱方法名称：淋水试验试验方法：A、摆管式淋水试验试验设备：摆管式淋水溅水试验装置（装置图形及其试验方法见本书2.14）试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
IP防护等级标准IP防护等级介绍IP防护等级说明（按照EN60529/IEC529）技术文摘 - 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个．．．．．面，共四次。
试验条件：滴水量为3 mm/min；试验持续时间：4× min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 L/min。
淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂线两边各摆动60°，共120°。
每次摆动(2×120°)约4s 。
试验时间：连续淋水10 min 。
b.喷头式淋水试验试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积)，最少5 min 。
IEC60529是国际电工委员会（International Electrotechnical Commission）制定的防护等级规范，也称为IP代码。
该标准规定了电子设备防护等级的建议测试方法，并对每个防护等级分别指定了特定的数字和字母组合。
其中，IEC60529标准中的IPX1-IPX8部分，是针对固体物体和液体进入电器产品的防护等级进行测试的标准。
其主要包括以下内容：IPX1：滴水试验。
在最小倾斜角度为15度的条件下，从300mm高度处每分钟滴水60次在样品上进行喷淋，持续10分钟。
样品不得发生有害影响。
IPX2：倾斜雨淋试验。
在最小倾斜角度为15度的条件下，以每分钟200mm的速度，从四个方向的均匀喷淋水滴，持续4分钟。
样品不得发生有害影响。
IPX3：喷雨试验。
水流沿着样品弧形运动，每分钟100升水量，样品放置在一个半径为1.5m 的圆心处，持续5分钟。
样品不得发生有害影响。
IPX4：喷水试验。
水流沿着样品四个方向喷射，每分钟100升水量，持续5分钟。
样品不得发生有害影响。
IPX5：水柱喷射试验。
水流以12.5L/分钟的速度从距离2.5m处垂直喷射到样品上，持续3分钟。
样品不得发生有害影响。
IPX6：强力水柱喷射试验。
水流以100L/分钟的速度从距离3m处垂直喷射到样品上，持续3分钟。
样品不得发生有害影响。
IPX7：短时间浸水试验。
将样品完整地浸入水中，水深为1m，持续30分钟。
样品不得发生有害影响。
IPX8：长时间浸水试验。
将样品完整地浸入水中，水深和时间由制造商根据实际需要决定。
样品不得发生有害影响。
IP防护等级标准IP防护类别是用两个数字标记的：例如一个防护类别IP 4 4标记字母第1个标记数字第2个标记数字接触保护和外来物保护等级第1个标记数字防水保护等级第2个标记数字第1个标记数字防护范围第2个标记数字防护范围名称说明名称说明0 无防护-- 0 无防护--1 防护50mm直径和更大的外来物体探测器，球体直径为50mm，不应完全进入1 水滴防护垂直落下的水滴不应引起损害。
2 防护12.5mm直径和更大的外来物体探测器，球体直径为12.5mm，不应完全进入2箱体倾斜15o时，防护水滴箱体向任何一侧至倾斜15o角时，垂直落下的水滴不应引起损害。
3 防护 2.5mm直径和更大的外来物体探测器，球体直径为 2.5mm，不应完全进入3 防护溅出的水以60o角从垂直线两侧溅出的水不应引起损害。
4 防护 1.0mm直径和更大的外来物体探测器，球体直径为 1.0mm，不应完全进入4防护喷水从每个方向对准箱体的喷水都不应引起损害。
5 防护灰尘不可能完全阻止灰尘进入,但是灰尘的进入量不应超过这样的数量,即对装置或安全造成损害5 防护射水从每个方向对准箱体的射水都不应引起损害。
6 灰尘封闭想体内在20毫巴的低压时不应侵入灰尘 6防护强射水从每个方向对准箱体的强射水都不应引起损害。
7防护短时间浸入水中箱体在标准压力下短时间浸入水中时，不应有能引起有害作用的水量浸入8防护长期浸入水中箱体必须在由制造厂和用户协商定好的条件下长期浸入水中浸入水中，不应有能引起有害作用的水量浸入。
但这些条件必须比标记数字7所规定的复杂。
IP防护等级介绍IP防护等级说明（按照EN60529/IEC529）技术文摘- 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见 2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为 1 0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见 2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
IP防水等级详细划分IP防水等级详细划分以下防水等级参考标准IEC 60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、ISO16750等国际适用标准：除非另外有规定，试验应在以下环境大气条件下进行：1、温度范围：(23±5)℃；2、大气压力：86kPa~106 kPa(860 毫巴~1060 毫巴)；3、相对湿度：25%~70%。
1．范围防水试验包括第二伴特征数字为1至8，即防护等级代码为IPX1至IPX82．各种等级的防水试验内容。
（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1.0+0.5mm/min试验持续：10min(2) IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法试样放置：使试样的一个与垂线成15°角,样品顶部至滴水口的距离不大于200mm,每试完一个面后,换另一个面,共四次.试验条件：滴水量为3.0+0.5mm/min试验持续：4×2.5min 共10min(3) IPX3方法名称：淋雨试验a.摆管式淋水试验试验设备：摆管式淋水溅水试验试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为0.07 L/min 。
淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂线两边各摆动60°，共120°。
每次摆动(2×120°) 约4s 。
试验压力：400kPa试验时间：连续淋水10 min；试验5min后样品旋转90°b. 喷头式淋水试验试验设备：手持式淋水溅水试验装置，试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min试验时间：按被检样品外壳表面积计算，每平方米为1 min(不包括安装面积)，最少5 min 。
国际标准CEIIEC60529第2.1版2001年02月1989年第二版，1999年第一次修订机壳提供的防护等级（IP代码）? 国际电工委员会--2002年—版权所有未经允许，此出版物不能以任何方式或途径私自翻版，使用，包括：照相复制，缩微照片等。
地址：国际电工委员会3，rue de Varembe . 邮箱131 CH-1211 Geneva 20, 瑞士电话：0041 22 919 02 11 传真：0041 22 919 03 00 网址：inmail @iec.ch web:www.iec.ch IEC 价格代码X 国际电气技术委员会价值请参见目录·················································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································目录页码前言9 介绍11 条款1. 范围和目标132. 标准化参考153. 定义194. 规定194.1 IP 代码配置194.2 IP 代码的元素和它们的意义21 4.3 IP 代码中字母的使用示例235. 第一特征数字指示的关于接近危险部件和外部固体目标进入的机壳防护等级23 5.1 接近危险部件的防护235.2 接近外部固体目标的防护256. 由第二特征数字指示的水的浸入的防护27 7. 由附加字母指示的接近危险部件的防护等级318. 补充字母339. IP 代码的表示实例339.1 IP 代码不使用可选字母33 9.2 IP 代码使用可选字母3510. 标记3511. 测试的一般要求3711.1 水和灰尘测试的大气条件3711.2 测试样本3711.3 测试要求的应用和测试结果的解释37 11.4 第一特征数字测试条件的合并3711.5 空机壳3912. 测试由第一特征数字指示的接近危险部件的防护等级3912.1 接近探头3912.2 测试条件3912.3 合格条件4312.3.1 对于低电压设备（额定电压不超过交流1000V 和直流1500V ）43 12.3.2 对于高电压设备（额定电压不超过交流1000V 和直流1500V ）43 12.3.3 对于包含危险机械部件的设备43··········································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································13. 测试由第一特征数字标识的对外部固体目标的防护4513.1 测试方法45 13.2对于第一特征数字1，2，3，4的测试条件45 13.3对于第一特征数字1，2，3，4的合格条件45 13.4对于第一特征数字5或6的灰尘测试45 13.5对于第一特征数字5的特殊条件4913.5.1对于第一特征数字5的测试条件49 13.5.2对于第一特征数字5的合格条件49 13.6对于第一特征数字6的特别条件4913.6.1对于第一特征数字6的测试条件49 13.6.2对于第一特征数字6的合格条件49 14 第二特征数字指示的对水的防护的测试4914.1 测试方法49 14.2 测试条件5114.2.1用滴水箱测试第二特征数字153 14.2.2用滴水箱测试第二特征数字253 14.2.3用振荡管或喷雾喷嘴对第二特征数字3测试53 14.2.4使用振荡管和喷雾喷嘴测试第二特征数字455 14.2.5使用直径 6.3毫米的喷嘴测试第二测试特征数字557 14.2.6使用直径12.5毫米的喷嘴测试第二特征数字657 14.2.7测试第二特征数字7：在0.15米和1米之间暂时浸泡57 14.2.8测试第二特征数字8：根据协议持续浸泡59 14.3 合格条件59 15附加字母指示的对于接近危险部件的测试5915.1 接近探头59 15.2 测试条件59 15.3 合格条件61 附件A （参考）检验低电压设备对接近危险部件防护的IP 编码实例75 附件B （参考）相应技术协会的责任汇总87 参考书目91·····························································································································································································································································································································································································································································································页码图1－接合的测试指63 图2－检验防尘性能的测试装置（灰尘室）65 图3－检验垂直下落水滴的防护的测试装置（滴水箱）67 图4－检验喷雾喷溅防护的测试装置;第二特征数字3和4（振荡管）69图5－检验对于喷雾和喷溅水防护能力的手持测试设备：第二特征数字3和4（喷雾喷嘴）71 图6－检验对水枪防护的测试装置（水龙喷嘴）73 表格－1由第一特征数字标识的接近危险部件的防护等级25 表格－2由第一特征数字标识的对外部固体目标的防护等级27 表格－3第二特征数字指明的水的防护等级29 表格－4附加字母指示的接近危险部件的防护等级31 表格－5第一特征数字标识的防护等级的测试条件39 表格6－对接近危险部件的人身防护的接近探头41 表格7－测试防护外部固体目标的测试方法45 表格8－水的防护测试的测试方法和主要测试条件51 表格9－IPX3和IPX4测试条件的总水流量速率q v －平均水流量速率q vl =0.07升/分钟55 IP 编码实例在附录A 85国际电子技术委员会机壳提供的防护等级（IP 编码）前言1) IEC(国际电子技术委员会)是一个世界范围的标准化组织包括全部的国家电子技术协会（IEC 国家协会）。
IPX3测试标准是针对防水性能的一种测试标准，主要用于评估设备的防水能力。
下面我将从以下几个方面进行回答：
一、测试目的
IPX3测试的目的是验证设备在静止状态下，短时间或短时间内遭遇正常喷水情况下的防水性能。
二、测试环境
测试环境要求在温度和湿度适中的环境中进行，避免极端环境对测试结果产生影响。
三、测试方法
1. 将设备放置在喷水设备下，进行短时间（如3分钟）的正常喷水试验。
正常喷水的水压和水量应符合标准要求。
2. 喷水设备应能模拟不同角度的水流，包括垂直、水平和斜向等，以全面测试设备的防水性能。
3. 在测试过程中，观察设备是否有水渗出或活动部件受潮影响。
四、测试通过标准
设备在短时间正常喷水后，无明显可见的水渗出，即可视为测试通过。
同时，设备的其它功能如按键、屏幕等应能正常工作，无明显受水影响。
五、注意事项
1. 测试前应确保设备内部干燥，避免测试结果不准确。
2. 测试过程中应保持设备稳定，避免因摇晃导致测试结果失真。
3. 测试完成后应及时清理设备，避免水渍残留影响设备寿命。
综上所述，IPX3测试标准主要针对静止状态下短时间遭遇正常喷水的防水性能测试。
满足无明显可见的水渗出，其它功能正常工作等条件即可通过测试。
在实际应用中，根据不同场合和需求，可能需要达到更高的防水等级，如IPX4、IPX5甚至IPX6/IPX7等。
因此，选择具有相应防水性能的设备时，应充分考虑其防水等级和实际使用环境。
ZLT-JL1
防淋水、溅水手持式试验装置
使用说明书
广州市智力通机电有限公司
防淋水、溅水手持式试验装置
一、概述：

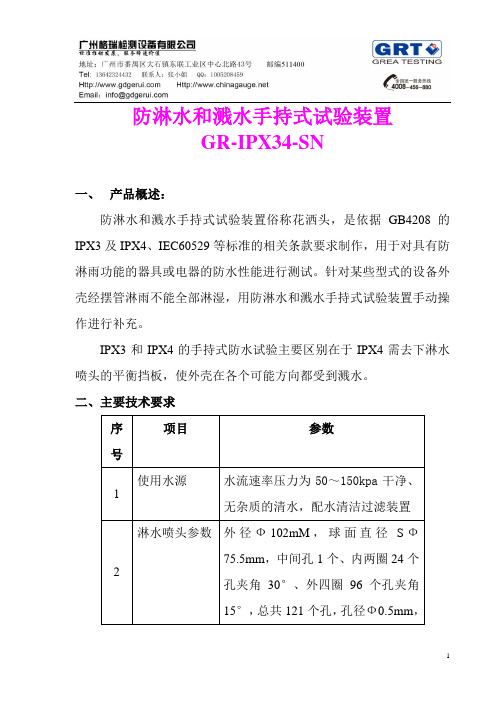

手持式防淋水和溅水试验装置是依据标准IEC60529IPX4、GB4208IPX4等标准的相关条款要求制作，用于对检验具有防淋雨功能的器具或电器的防水性能进行测试，它是电器检测部门
必不可少的实验器具。
二、技术参数：
喷头外径：直径102
喷头内径：直径100
喷头表面弧度：78°
喷头孔径：直径0.5，共121个孔，其中一个在正中央，里面
两圈共12个孔，间距30°，外面4圈共24个孔，
间距15°
材质：活动挡板：铝；喷头：黄铜；其他部件：304不锈钢三、使用方法：
在试验前，请详细阅读相关标准，以便正确进行试验并获取正确的试验结果。
参照IEC60529标准14.2.4条款或者GB4028标准14.2条款。
将水管与供水装置（客户自备）连接，调节水压，使达到规定的出水量，出水量按IEC60529表9所规定，所需压力在50~150KPa的范围，试验期间压力应维持恒定，试验时间按外壳表面积计算每平方1min（不包括安装面积），最少5min。
（参照下图）。
