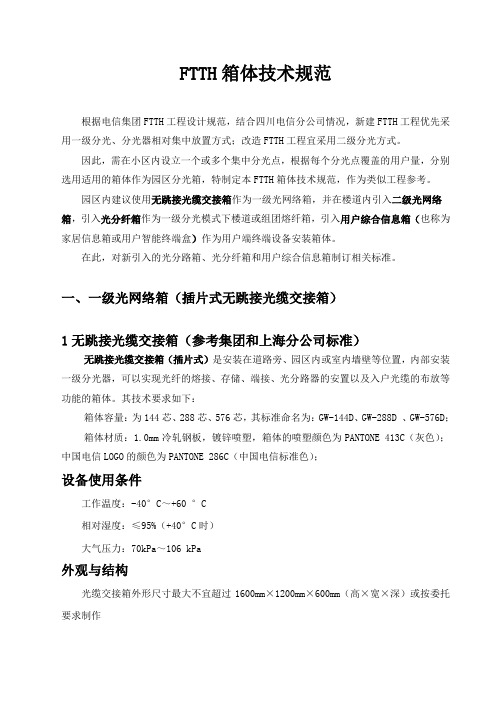

FTTH箱体技术规范根据电信集团FTTH工程设计规范，结合四川电信分公司情况，新建FTTH工程优先采用一级分光、分光器相对集中放置方式；改造FTTH工程宜采用二级分光方式。
因此，需在小区内设立一个或多个集中分光点，根据每个分光点覆盖的用户量，分别选用适用的箱体作为园区分光箱，特制定本FTTH箱体技术规范，作为类似工程参考。
园区内建议使用无跳接光缆交接箱作为一级光网络箱，并在楼道内引入二级光网络箱，引入光分纤箱作为一级分光模式下楼道或组团熔纤箱，引入用户综合信息箱（也称为家居信息箱或用户智能终端盒）作为用户端终端设备安装箱体。
在此，对新引入的光分路箱、光分纤箱和用户综合信息箱制订相关标准。
一、一级光网络箱（插片式无跳接光缆交接箱）1无跳接光缆交接箱（参考集团和上海分公司标准）无跳接光缆交接箱（插片式）是安装在道路旁、园区内或室内墙壁等位置，内部安装一级分光器，可以实现光纤的熔接、存储、端接、光分路器的安置以及入户光缆的布放等功能的箱体。
其技术要求如下：箱体容量：为144芯、288芯、576芯，其标准命名为：GW-144D、GW-288D 、GW-576D；箱体材质：1.0mm冷轧钢板，镀锌喷塑，箱体的喷塑颜色为PANTONE 413C（灰色）；中国电信LOGO的颜色为PANTONE 286C（中国电信标准色）；设备使用条件工作温度：-40°C～+60 °C相对湿度：≤95%（+40°C时）大气压力：70kPa～106 kPa外观与结构光缆交接箱外形尺寸最大不宜超过1600mm×1200mm×600mm（高×宽×深）或按委托要求制作光缆交接箱参考配置表箱体材料为SMC纤维增强不饱和聚酯材料，表面喷防护漆，颜色：PANTONE 413C（细砂），并标有“中国电信”的标志。
箱体使用寿命要求>20年。
光纤适配器：规格SC型，尾纤规格：规格SC/UPC；设备内部为模块结构，扩容安装方便。
成都电信FTTH工程竣工资料交付规范二〇一〇年十二月目录一、目的 (3)二、编制依据 (3)三、文本要求 (3)四、竣工资料交付流程及内容 (4)1.工程竣工资料交付总体原则 (4)2.交付流程图 (5)2.交付的清单列表 (6)五、工程竣工资料规范及标签标识规范 (6)1.各类资源命名规范 (6)2.标准地址规范 (7)3.现场标签规范 (7)3.1OLT (7)3.2OBD（分光器） (7)3.3光网络箱 (8)3.4光分纤箱 (8)3.5光跳纤 (8)六、竣工图纸图例及资源信息表格 (9)1.竣工图纸图例 (9)2.资源信息表格 (10)七、工程图的绘制 (10)一、目的为推进“先资源，后网络”的正向流程，高效支撑FTTH业务开通和业务保障，做好FTTH项目从工程设计到资料交付的管控，确保新建FTTH项目资源入库完整、准确、规范和及时性，根据四川电信公司FTTH 项目建设工程资料交付规范实际情况，结合成都电信分公司特制定成都电信分公司FTTH工程竣工资料交付规范，以确保FTTH网络资源数据动态管理的及时性和共享性。
二、编制依据1、中国电信集团公司下发的“关于印发中国电信本地与长途网络资源命名规范（2008 年修订版）的通知”——中国电信运维[2008]68号；2、中国电信集团公司下发的“关于发布《中国电信基于PON 的光纤接入工程设计规范（暂行）》和《中国电信基于PON 的光纤接入工程施工和验收规范（暂行）》的通知”——中国电信[2010]777号；3、四川公司下发的“关于印发《中国电信四川公司机房标识规范》的通知”——中电信川运维〔2009〕104号；4、“四川电信本地资源管理系统”相关的技术资料。
5、“四川电信本地网网络资源管理系统机房平面图规范”的要求。
三、文本要求1.总体要求工程竣工资料必须按照相关工程建设主管部门的要求，提供完整、合格的竣工资料。
资料的内容要与现场的实际情况相一致，各项技术指标符合规范要求；技术文件、工程技术档案、测试和竣工资料齐全完整；施工单位应将所有技术资料(包括竣工图、资源数据、测试资料)进行系统的整理，将有关的表格和统计数据，及时移交给相关的本地网资源管理和维护单位。
中国电信成都分公司FTTH工程施工规范二〇一〇年十一月目录一、总则 (1)二、施工管理流程 (2)三、入户光缆产品概况 (3)四、入户光缆端接方式 (5)五、入户光缆各种端接方式优劣比较与选用建议 (5)六、用户综合信息箱 (5)七、入户光缆在施工中的应用要点 (6)八、光缆的选用 (6)九、光缆敷设一般规定 (7)十、光缆入户场景与施工方法 (8)十一、入户光缆敷设方式 (8)十二、注意事项 (11)十三、光分路器连接信息表 (11)一、总则随着三大运营商的全业务运营，市场竞争日趋激烈，而宽带市场已成为各运营商竞争的主要战场.目前，中国电信的宽帯接入以铜缆网承载的ADSL方式为主,其带宽速率受铜缆传输距离制约较大。
随着光进铜退工作的开展，EPON技术的运用，其传输距离得到不断的缩短，但在信息化、智能化及新技术新业务的不断推进下，其对高带宽业务的发展仍存在着制约因素。
EPON技术中的FTTH(光纤到户）建设模式，以其技术升级性好，有效提高网络的综合接入能力，实现三网合一（话音、数据、图象），已在全球先进国家信息化建设中大规模采用。
从中国电信目前的宽带网络现状及竞争形势看，FTTH的高带宽、附加增值业务的潜在市场、较低的维护成本、装机的高质快速化及其网络不易被其它运营商挤占、挪用等显著优势，使之具备较强的竞争力，必将成为中国电信宽帯发展的主要目标.随着e8—C用户端设备和入户光缆价格不断下降，与之配套的光纤冷接、快速接续等插件性能、技术的逐步完善，FTTH的投资效益已经凸显，加之省市政府建筑节能管理的要求，大面积推广的内外因素与条件已经具备。
2007年，中国电信集团已以741 号文发布了《中国电信光纤到户（FTTH)工程设计规范（暂行）》和《中国电信光纤到户（FTTH)工程施工及验收规范（暂行）》。
在此前提下，为加强FTTH在场景中的应用及入户光缆在入户布放、端接等FTTH在操作层面上对设计、施工的指导，加强对相关产品性能的了解，组织编写此细则,旨在使光纤入户工程在设计中技术方案与场景匹配、产品应用符合技术指标要求，施工工艺达到质量要求,切实提高勘察设计、施工的质量与效率,确保网络对业务发展的有效支撑。
四川电信FTTH资源管理规范目录第一章四川电信典型FTTH光网络建设场景简介 (3)一、厚覆盖模式一：新建带熔接皮线光缆网络接入模式 (3)二、厚覆盖模式二：新建无熔接皮线光缆网络接入模式 (4)三、薄覆盖模式：新建/改造无皮线光缆网络接入模式 (5)第二章四川电信FTTH资源管理范围 (6)一、公共资源 (6)二、光缆网资源 (6)三、PON网络资源 (6)四、软交换及逻辑资源 (6)第三章 FTTH资源命名编码规范 (6)一、站点 (6)二、机房 (7)三、光配线架(ODF) (7)四、光配线模块(ODM) (8)五、光交接箱 (8)六、光网络箱 (9)七、光分纤箱 (9)八、光终端盒 (10)九、光缆接头 (10)十、主干光缆 (11)十一、配线光缆 (12)十二、联络光缆 (13)十三、光缆段 (13)十四、光路 (14)十五、OLT设备 (15)十六、分光器(OBD) (16)十七、板卡 (16)十八、端口 (17)第四章 FTTH网络建设各模式下资源管理要求 (17)一、新建带熔接皮线光缆网络模式 (17)二、新建无熔接皮线光缆网络模式 (21)三、新建/改造无皮线光缆网络模式 (21)第五章其他相关说明 (22)一、FTTH光网络几类重要资源特别说明 (22)二、CRM系统内FTTH业务规则 (23)三、相关批量导入模板 (23)前 言中国电信股份有限公司(简称中国电信，下同)目前的PON 光接入网组网模式如下图，组网特点为点对多点、多级分光、海量光纤，有源设备、无源器件、光缆、电缆混合组网；接入方式多样，有FTTH 、FTTO 、FTTB 、FTTN 、FTTV 等；接入设备种类也较多有SFU 、HGU 、E8-C 、SBU 、MTU 、MDU 、IAD 等。
OLT SSSHLRIPTV 业务平台视频监控业务平台ASBAC软交换网城域骨干网中国电信四川分公司(简称四川电信，下同)的FTTH PON 网络，是指从OLT 设备端口经光纤直接或分光器(OBD)分光后延伸到客户家中的家庭网关型ONU 、以光传输为主并混合少量铜缆的接入网。
四川省工程建设地方标准DBJ51/004—2012 P 备案号：J12008-2012四川省住宅建筑通信配套光纤入户工程技术规范Technical code for Fiber to the Home of communication engineeringfor residential buildings in Sichuan(Revised Version)2012 – 03 – 12发布2012– 06 – 01实施四川省住房和城乡建设厅发布前言根据四川省住房和城乡建设厅《关于下达<四川省住宅建筑通信配套光纤入户（FTTH）工程技术标准>编制计划的通知》（川建标发（2011）357号），由中国建筑西南设计研究院有限公司、四川通信科研规划设计有限责任公司会同有关单位共同编制的本规范，经审查委员会确定，更名为《四川省住宅建筑通信配套光纤入户工程技术规范》。
本规范在编制过程中，编制组进行了广泛和深入的调查研究，认真总结实践经验，全面分析住宅建筑通信设施建设中关注的问题，在广泛征求意见的基础上修改和完善，制定了本规范。
本规范的主要内容有总则、术语、一般规定、光纤入户设计、光纤入户施工和光纤入户验收。
标准中，第1.0.3条、3.0.1条、4.2.6条以黑体字标注的条文为强制性条文，必须严格执行。
本规范由四川省住房和城乡建设厅负责管理，由中国建筑西南设计研究院有限公司负责具体技术内容解释。
本规范在执行过程中，请各单位结合工程实践，总结经验，积累资料，并请将有关意见和建议反馈给中国建筑西南设计研究院有限公司(地址：成都市天府大道北段866号，邮编：610042)。
本规范主编单位、参编单位、主要起草人和主要审查人：主编单位: 中国建筑西南设计研究院有限公司四川通信科研规划设计有限责任公司参编单位: 四川省建筑设计院成都市建筑设计研究院四川省通信产业服务有限公司成都市分公司成都市建设工程质量监督站主要起草人：熊泽祝向兵杜毅威唐明陈剗银瑞鸿伍金明王科刘勇江春雨徐航宇王锷王爱军主要审查人：黄兆雄赵济安毛玉明吕立任兆祥徐兆峰夏双兵李英祥杨运平目次I1 总则 (1)2 术语 (2)3 一般规定 (4)4 光纤入户设计 (5)5 光纤入户施工 (8)6 光纤入户验收 (10)附录 A FTTH光链路段落传输性能指标 (12)附录 B FTTH光缆信息及工程验收部分附表示例 (14)附录 C FTTH光纤入户设计场景参考示例 (18)附录 D FTTH箱体参考 (21)附录 E 住宅建筑户内布线指南 (25)本规范用词说明 (27)引用标准名录 (28)附：条文说明 (29)ContentsII1 General provisions (1)2 Terms (2)3 General requirement (4)4 Design of FTTH (5)5 Construction of FTTH (9)6 Acceptance of FTTH (11)Addition A Transmission performance of FTTH optical link (13)Addition B Partial schedules of FTTH cable information and engineering acceptance (15)Addition C Design reference samples of FTTH (19)Addition D Reference samples of FTTH boxes (22)Addition E Indoor wiring guide for Residential buildings (25)Explanation of wording in this code (28)List of quoted standards (29)Addition：Explanation of provisions (30)III1 总则1.0.1 为规范新建住宅建筑通信配套光纤入户（FTTH）工程的设计、施工和验收，保证工程质量，制定本规范。
中国电信深圳分公司FTTH工程建设原则第一章总则第一条为了适应宽带接入网络从铜缆网向光缆网的快速转型，规模推进FTTH集约化建设，实现产品化、流水线作业，提升端到端建设协同能力，从而达到有效控制建设投资、提升工程质量、缩短实施工期的目的，根据集团公司FTTH建设指导意见，结合广东实际，制定本原则。
第二条FTTH工程建设应兼顾市场需求、网络演进和投资效益，积极选用新方案、新设计、新设备、新材料、新工艺，不断促进技术创新、优化性能指标、提高投资效益。
第三条为了实现快速部署、保证交付质量和降低放装难度，建设中应“工程尽量最大化，装维尽量最小化，能工厂不现场”。
产品选用应充分考虑集成化、小型化、模块化和可扩展性，箱体材料“能塑不钢”，尽量采用预端接的入户光缆。
第二章OLT建设原则第四条OLT 宜集中设置在现有机楼节点，不宜新建OLT专用机房。
对于FTTH 用户密集且用户数大的区域，OLT 可设置在现有主干光节点机房，不宜再向下移至在小区内。
第五条OLT设备可同时下挂FTTH、FTTB+LAN、FTTB+DSL型ONU，但应保持单一PON 口下接入类型的一致性（即不宜将FTTB/N 与FTTH 用户接入到同一个PON 口中）。
第六条为确保光功率预算及覆盖距离，OLT设备应支持不低于1：64分光比的光模块，现阶段采用PX20+（EPON）和ClassB+（GPON）等级的光模块。
第三章ODN建设原则第七条覆盖方式分类（一）FTTH全覆盖：引入光缆、光分路器端口、入户光缆按覆盖总家庭数一次建设到位，入户光缆不成端。
（二）FTTH薄覆盖：引入光缆按覆盖总家庭数一次建设到位，光分路器端口按小于覆盖总家庭数分步建设，入户光缆不建设。
第八条覆盖方式选择根据市场预测情况选择全覆盖或薄覆盖。
（一）新建小区的FTTH建设，采用全覆盖方式；（二）现有小区的FTTH 改造，采用薄覆盖方式。
第九条分光方式（一）分光方式二级分光为主。
