潜水排污泵安装与现场施工细节

潜水排污泵施工方案1. 背景介绍潜水排污泵是一种用于排放污水或废水的设备，广泛应用于建筑工地、市政工程和工业企业等场所。

本文档旨在介绍潜水排污泵的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收和维护。

2. 施工前准备在开始施工潜水排污泵之前，需要进行以下准备工作：•设计方案：根据具体场地和需求，制定潜水排污泵的设计方案，包括泵的型号、规格和布置等。

•施工材料和设备：准备好潜水排污泵及其配套设备，如输水管道、电缆、控制箱等。

同时，检查这些设备的完整性和工作状态。

•现场勘察：对施工场地进行勘察，了解场地的地形、土质和水位等情况，确保施工的顺利进行。

•安全措施：制定施工的安全措施和应急预案，确保施工过程中的安全。

3. 施工过程3.1 安装潜水排污泵1.将潜水排污泵降入井中，确保泵的位置准确定位，并将泵与输水管道连接。

2.检查泵的固定装置，确保泵固定牢固，避免在运行过程中出现松动。

3.安装泵的上升管道，将其连接到接收管道或生态池等位置。

3.2 连接电缆和控制箱1.将电缆从泵体中引出，并与控制箱中的电源线连接。

2.检查电缆的防水性能，确保电缆无损坏并正确连接。

3.安装控制箱，将电缆引入控制箱内，并根据需要进行电线的连接。

3.3 调试和测试1.启动潜水排污泵，检查泵的工作状态以及泵的进出口压力等参数。

2.进行泵的调试和测试，确保泵能正常运行并满足工作要求。

3.检查泵出口的排放情况，确保排放的污水或废水符合相关标准。

4. 施工后验收和维护4.1 验收1.进行潜水排污泵的验收，检查泵的施工是否符合设计要求，是否存在安全隐患。

2.按照相关标准和规定，检查泵的工作效果是否达到预期目标。

4.2 维护1.制定潜水排污泵的维护计划，包括定期检查、清洗和维修等。

2.定期对泵进行维护保养，清除污泥和杂物，检查电缆和控制箱的完整性。

3.处理泵在运行过程中出现的故障，及时维修或更换损坏的设备部件。

5. 总结本文档介绍了潜水排污泵的施工方案，以及施工前的准备工作、施工过程中的注意事项和施工后的验收和维护。

潜水排污泵施工方案1. 引言潜水排污泵是一种常用于排放污水或水处理设备中的关键设备之一。

它的安装和施工直接关系到设备的运行效果和使用寿命。

本文档将介绍潜水排污泵的施工方案。

2. 施工前准备在进行潜水排污泵的施工之前，需要进行一些准备工作，包括： - 梳理施工计划，明确施工区域和时间安排。

- 检查潜水排污泵及相关设备的规格、型号和性能参数是否符合要求。

- 确定施工所需材料和工具，并进行采购和准备。

3. 施工步骤3.1 安装泵体首先，将潜水排污泵的泵体安装在设备设计的位置上。

确保泵体稳固并与周围环境没有干扰。

3.2 连接输液管道将排污管道与泵体相连接，以确保正常的液体输送。

在连接过程中，应注意以下几点： - 使用适当的管道材料，确保耐腐蚀和耐压。

- 采用合适的连接方式，如法兰连接或螺纹连接，并确保连接紧固。

- 检查连接处是否密封，以免发生泄漏。

3.3 安装排污阀门在排污管道中安装排污阀门，以便在需要维修或清洁泵体时能够方便地切断液流。

3.4 接线和电气系统进行电气系统的接线工作，包括以下几个步骤： 1. 确保供电线路的安全性和稳定性。

2. 根据设备要求，连接电源线和控制线。

确保接线正确无误。

3. 安装电气控制盘和开关箱，并进行相应的调试和测试。

3.5 测试和调试完成潜水排污泵的安装后，需进行测试和调试工作： - 充分检查泵体和管道连接处是否紧固，无泄漏。

- 确保电气系统正常工作，各个开关和控制装置灵活可靠。

- 进行填水测试，检测潜水排污泵是否正常运转，并调整泵的启停参数。

3.6 完成施工在测试和调试工作完成后，确认潜水排污泵正常运行后，可以完成施工工作。

包括清理施工现场、整理施工资料等。

4. 安全注意事项在进行潜水排污泵施工过程中，需要注意以下几点以确保施工安全： - 施工人员需具备相关的专业知识和技术能力。

- 严格按照安全操作规程进行施工。

- 使用合适的个人防护装备，如护目镜、手套等。

潜水排污泵安装方案潜水排污泵是一种能够将污水从下水道、池塘、河流等低洼处抽出的设备。

它广泛应用于城市排水系统、工厂排水、农田灌溉等领域。

为了确保潜水排污泵的正常运行和使用寿命，安装过程至关重要。

下面是一个潜水排污泵的安装方案，详细讲述了安装的步骤和注意事项。

步骤一：确定安装位置首先，需要确定潜水排污泵的安装位置。

一般来说，应选择离污水源较远的地方安装，以免泵被污染物堵塞。

同时，也要确保泵有足够的运行空间和揭开式排水孔，以便对泵进行维护和清洗。

步骤二：准备工作在进行实际安装之前，首先需要准备好所需的材料和工具。

通常需要准备以下工具和材料：1.潜水排污泵2.PVC或HDPE排水管道3.排水孔或排水口4.泵站控制器5.导线和电缆6.隔水电缆接头7.手工工具（如扳手、螺丝刀等）步骤三：安装泵站控制器将泵站控制器根据说明书上的安装要求进行安装。

一般来说，控制器应安装在泵井或靠近其它设备的地方。

连接好电源和控制器后，检查一下控制器是否正常运行。

步骤四：安装排污泵在安装排污泵之前，需要确保排水孔或排水口已经安装在适当的位置，并且能够保证污水顺利排出。

将泵放入水中并垂直下降，确保泵的口部位于污水的最低点。

接下来，将泵与排水管道连接起来。

连接时要确保连接牢固，防止漏水。

同时，应在连接处使用密封胶圈，以防止污水泄漏。

步骤五：接线根据潜水排污泵的用途和要求，选择合适的电缆将泵与泵站控制器连接起来。

确保接线正确无误，并使用隔水电缆接头将电缆与控制器之间的连接处密封好。

这样可以防止水渗入电缆和控制器，保证安全运行。

步骤六：试运行和调试安装完成后，确保所有连接都牢固无误后，可以开始进行试运行和调试。

首先，打开泵站控制器中的开关，观察泵的运行情况是否正常。

调整控制器中的参数，以便根据实际需求控制泵的启动和停止。

步骤七：安全检查在使用潜水排污泵之前，需要进行安全检查。

检查所有的连接和接线是否正常，确保安全阀和过热保护装置齐全并有效。

潜水泵安装施工方案潜水泵是一种能够将液体从较低位置抽送到较高位置的设备，广泛应用于建筑、矿山、工地等场所的降水、排污工作中。

以下是一份潜水泵安装施工方案，供参考：一、前期准备1.调查研究：对需要安装潜水泵的场所进行勘察，了解地质地形、水文地质条件等。

2.方案设计：根据调查研究结果，绘制设计草图，制定安装方案。

3.材料准备：根据设计方案，准备所需材料，包括潜水泵、电缆、连接管道、阀门等。

二、施工流程1.选择安装位置：根据设计方案确定潜水泵的最佳安装位置，要求尽量靠近抽水物体，并保证电源供应便利。

2.准备井筒：根据潜水泵的尺寸，开挖井筒并做好回填工作，保证井筒的稳固和密封。

3.安装井管：将井管垂直降入井筒中，与井筒连接并加以固定。

4.安装潜水泵：将潜水泵降入井管中，采用导绳将其固定在井管上部，确保潜水泵在井管中位置恰当，并可自由运动。

5.连接电缆：将电缆引入井管中，并与潜水泵进行连接，保证电缆的可靠性和密封性。

6.连接管道：根据具体需求，将出水管道导入井管中，并与潜水泵连接，保证管道的稳固和密封。

7.安装阀门：根据设计需求，在管道上适当位置安装阀门，以便控制水流和维护潜水泵。

8.连接电源：将电缆与电源连接，进行电气测试，确保潜水泵正常工作。

三、施工安全措施1.安全岗位设置：设立施工现场安全岗位，负责协调、监督施工安全，并对施工人员进行安全培训。

2.操作规范：要求施工人员通过专业培训，熟悉潜水泵的操作规范，并佩戴个人防护用品。

3.用电安全：确保电源和电缆的接地良好，以防电击事故发生，并遵守用电安全操作规程。

4.作业空间安全：根据施工场地和井筒的特点，设置临时围栏或警示标志，确保作业空间安全。

5.施工过程中应加强沟通，及时掌握施工进展情况，协调解决问题。

四、施工质量控制1.材料验收：对所采购的材料进行示范验收，确保材料的质量符合规定标准。

2.安装质量：确保潜水泵的安装位置准确，连接牢固，管道密封良好，电气设备正常工作。

一、前言潜水排污泵是一种适用于城市污水处理、地下室排水、工业废水排放等领域的专业设备。

为确保潜水排污泵安装质量和运行效果，特制定本施工方案。

二、施工准备1. 施工人员：熟悉潜水排污泵安装、调试及维护保养的专业技术人员。

2. 施工材料：潜水排污泵、基础混凝土、地脚螺栓、导杆、出水管、附件等。

3. 施工工具：吊车、水平尺、扳手、螺丝刀、测力计等。

三、施工步骤1. 施工现场检查（1）检查施工场地是否平整，是否有积水。

（2）检查集水井（坑）尺寸是否符合要求，底部是否有杂物。

（3）检查潜水排污泵型号、规格是否符合设计要求。

2. 水泵基础施工（1）根据设计图纸，进行基础混凝土施工。

（2）确保基础混凝土强度达到设计要求。

（3）在基础混凝土上预埋地脚螺栓。

3. 导杆及泵座安装（1）吊起潜水排污泵，将泵体缓慢下降至机组基础上。

（2）确保泵座上的螺栓孔与基础上预埋的地脚螺栓对齐。

（3）用水平尺找平泵座，拧紧地脚螺栓。

4. 泵体及附件安装（1）将泵体固定在泵座上。

（2）安装出水管及附件，确保连接牢固。

（3）检查泵体、出水管及附件的密封性能。

5. 试运行及调试（1）连接电源，进行潜水排污泵试运行。

（2）观察泵体运行情况，确保无异常振动、噪音及泄漏。

（3）根据实际情况调整泵体角度、出水管方向等，确保运行效果。

四、施工注意事项1. 施工过程中，确保潜水排污泵、基础混凝土、地脚螺栓等材料质量符合设计要求。

2. 施工人员应具备相关技术和安全操作知识，确保施工安全。

3. 严格按照施工步骤进行操作，确保安装质量。

4. 试运行过程中，注意观察泵体运行情况，发现异常立即停止运行，查找原因并进行处理。

五、验收1. 施工完成后，由相关单位进行验收。

2. 验收合格后方可交付使用。

本方案适用于潜水排污泵的安装施工，具体施工过程中可根据实际情况进行调整。

潜水泵安装施工方案一、施工前的准备工作1.确定潜水泵使用的场所和条件，了解现场有无特殊要求或限制。

2.检查潜水泵的规格和技术参数，确保其满足工程需求。

3.编制安全作业计划和施工方案，明确施工过程中的安全措施和注意事项。

4.准备所需的施工设备和工具，包括起重设备、电焊设备、电缆、接头、保护管道等。

5.确保现场人员具备相关的技术和安全操作知识，如有需要，进行培训或指导。

二、施工步骤1.潜水泵基础施工根据潜水泵的要求和设计要求，进行基础施工。

一般情况下，潜水泵需要安装在深度为1.5倍泵井直径的基础上。

2.泵井施工根据设计要求开挖泵井，并进行支护和加固。

确保泵井的稳定性和密封性。

3.泵井安装将泵井内的残留物清理干净，确保泵井内无杂质和污物。

然后将潜水泵通过起重设备或人工的方式安装到泵井内。

4.连接电缆和管道将潜水泵的电缆和管道通过接头和保护管道连接起来。

确保连接牢固和密封。

5.接通电源和调试将潜水泵的电缆与电源线路连接，进行接地并进行绝缘测试。

然后逐步通电并进行试运行，调整泵的运行参数，确保泵的正常运行。

6.系统调试和运行确保泵运行顺畅后，对整个系统进行调试和运行。

检查泵的进出口压力、温度等参数，调整泵的工作状态，确保系统的稳定和可靠运行。

三、施工注意事项1.在施工过程中，要注意安全。

保证现场人员的安全和施工设备的正常运行。

2.施工过程中，要保持现场的清洁和整齐。

保证施工现场的通风良好并且无积水。

3.施工完毕后，要对施工过程进行认真记录和总结，包括施工过程中出现的问题和解决方案。

4.施工结束后，及时清理现场和归还设备，进行施工报验和竣工验收。

以上就是潜水泵安装施工方案的基本内容，具体的施工方案还需根据具体项目的要求和条件进行调整和优化。

在实施施工过程中，还需严格按照相关的安全规范和操作规程进行操作，遵守各项施工要求，确保施工过程的安全和质量。

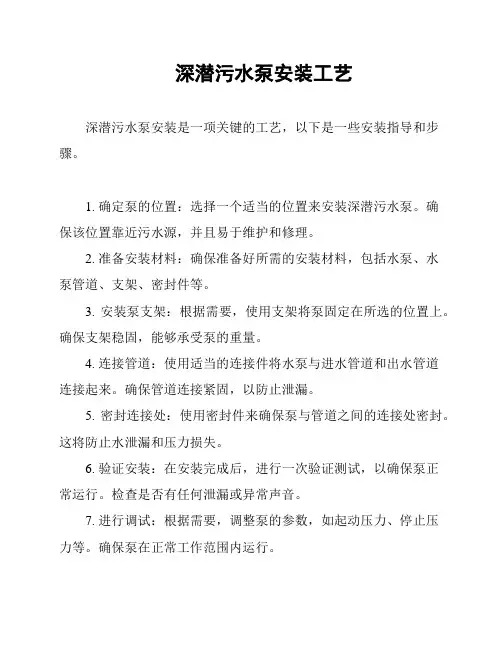

深潜污水泵安装工艺
深潜污水泵安装是一项关键的工艺，以下是一些安装指导和步骤。

1. 确定泵的位置：选择一个适当的位置来安装深潜污水泵。

确
保该位置靠近污水源，并且易于维护和修理。

2. 准备安装材料：确保准备好所需的安装材料，包括水泵、水
泵管道、支架、密封件等。

3. 安装泵支架：根据需要，使用支架将泵固定在所选的位置上。

确保支架稳固，能够承受泵的重量。

4. 连接管道：使用适当的连接件将水泵与进水管道和出水管道
连接起来。

确保管道连接紧固，以防止泄漏。

5. 密封连接处：使用密封件来确保泵与管道之间的连接处密封。

这将防止水泄漏和压力损失。

6. 验证安装：在安装完成后，进行一次验证测试，以确保泵正
常运行。

检查是否有任何泄漏或异常声音。

7. 进行调试：根据需要，调整泵的参数，如起动压力、停止压
力等。

确保泵在正常工作范围内运行。

以上是深潜污水泵安装的主要步骤和指导。

在进行安装工作时，一定要遵循相关的安全规范和操作指南。

如果有需要，总是参考具
体的安装手册，以确保正确安装和操作。

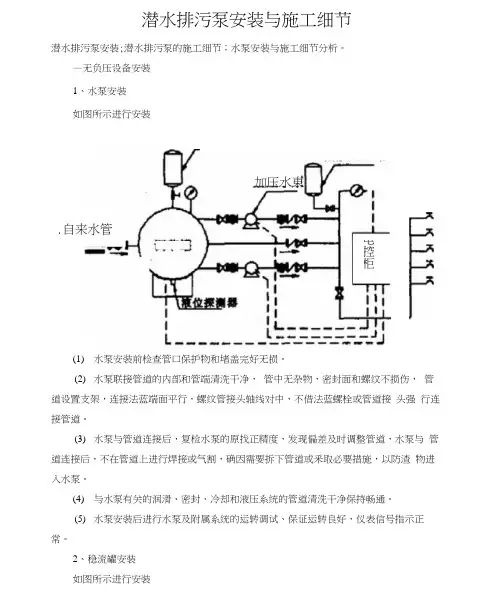

潜水排污泵安装与施工细节潜水排污泵安装;潜水排污泵的施工细节；水泵安装与施工细节分析。

—无负压设备安装1、水泵安装如图所示进行安装(1) 水泵安装前检查管口保护物和堵盖完好无损。

(2) 水泵联接管道的内部和管端清洗干净， 管中无杂物，密封面和螺纹不损伤， 管道设置支架，连接法蓝端面平行，螺纹管接头轴线对中，不借法蓝螺栓或管道接 头强 行连接管道。

(3) 水泵与管道连接后，复检水泵的原找正精度，发现偏差及时调整管道，水泵与 管道连接后，不在管道上进行焊接或气割，确因需要拆下管道或釆取必要措施，以防渣 物进入水泵。

(4) 与水泵有关的润滑、密封、冷却和液压系统的管道清洗干净保持畅通。

(5) 水泵安装后进行水泵及附属系统的运转调试、保证运转良好，仪表信号指示正 常。

2、稳流罐安装如图所示进行安装加压水東.自来水管 电控柜预留孔)00八100*300 (1) 安装前，对基础自检合格，对设备基础纵向、横向基准中心线，标高基准点有 关测量资料进行复核，对其数据进行复查。

(2) 设备基础的偏差应符合规范要求。

(3) 根据基准点定设备放纵向中心线和横向中心线，并用油墨将各线做出标记 和记 录。

(4) 按工艺流程图及土建基础部位划出安装基础线及定位标记、并检验是否符 合要 求。

(5) 将设备用吊装机具等起重设备将压力容器按定位标记吊装就位。

(6) 调整找正设备使其与基准标记重合，并加以固定。

二全自动潜水排污泵安装如图所示进行安装DNDN1匸10室内地坪立面图DN1LJMM C201安装前检查首先检查泵轴是否转动灵活，若发现泵轴转动不灵活，应排除故障后再安装其次检查进水胶管有无破损，如有开裂要及时粘补;再者检查各紧固螺栓有无松动，要拧紧松动的螺栓；最后检查潜水泵的电机绕组【电缆线绝缘电阻，只有不低于0 5兆欧才允许安装使用。

2正确配电电源线应按规定选用，电缆线要架空。

10KW以下的潜水泵可以直接启动，10KW以上的潜水泵应配备降压启动柜；电缆线需放入输水管法兰盘的凹槽内。

潜水泵安装工程施工方案一、施工前准备工作：1.梳理工程图纸和设计规范，确保施工符合设计要求。

2.成立施工管理团队，明确各个责任岗位，做好协调与配合工作。

3.确定施工计划，包括工期、施工顺序和安全措施等。

4.采购与搬运所需工具、设备和材料，并对其进行检验和登记。

5.对潜水泵所在的水池或井口进行清理和消毒处理，确保施工环境符合卫生要求。

6.制定安全技术措施和操作规程，并进行培训与安全教育。

二、施工步骤：1.进行现场测量和布线，确保潜水泵的安装位置和连接管道的位置准确。

2.安装潜水泵支架，确保其稳固可靠，并进行验收。

3.安装潜水泵，根据图纸要求进行连接和固定。

4.安装与潜水泵相连的电气设备，包括电缆、电控箱和开关等。

5.进行水流通道的调整和连接，确保水泵的进出水口与管道连接无误。

6.安装水压表、流量计等附属设备，用以监测潜水泵的运行状态。

7.连接电源，进行电气接线和调试，确保潜水泵的正常运行。

8.进行试运行，验证潜水泵的性能和工作效果，记录并备案。

9.进行设备的保养和维护，定期对潜水泵及其周边设施进行检查和维修。

三、安全措施：1.在施工现场设置安全警示标志，指示安全通道和紧急疏散路线。

2.工作人员必须穿戴符合安全要求的劳保用品，如安全帽、防护手套、防护眼镜等。

3.将施工区域进行隔离，禁止未经许可的人员进入施工现场。

4.进行电气设备的接地保护，防止触电事故的发生。

5.定期检查潜水泵的接地和绝缘，确保安全可靠。

6.严禁在施工现场吸烟或进行其他可能引发火灾的行为。

7.对施工现场进行定期清理，防止杂物堆积导致的安全隐患。

8.配备灭火器材，并进行培训使用方法，确保施工现场的消防安全。

四、质量控制：1.严格按照图纸要求和相关规范进行施工，确保潜水泵的安装位置和固定方式正确。

2.检查潜水泵与管道连接的密封性和牢固性，防止漏水和松动现象发生。

3.对潜水泵的电气设备进行耐压试验和绝缘测试，确保其安全可靠。

4.在试运行阶段，对潜水泵的运行状态进行监测，包括电流、电压和水压等参数。
