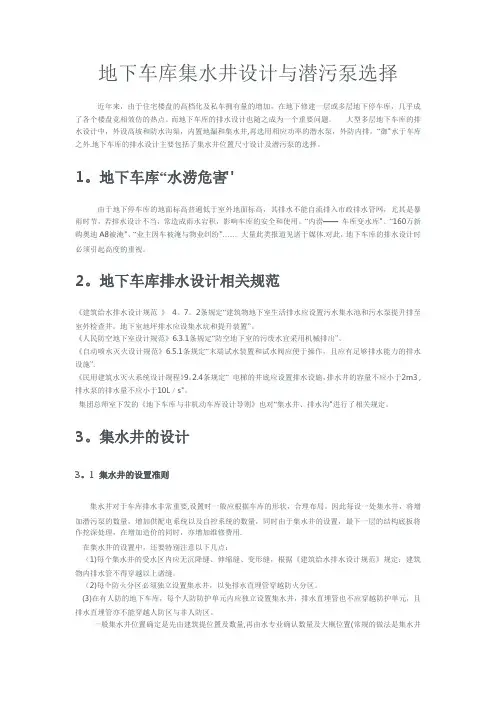

地下车库集水井设计与潜污泵选择近年来，由于住宅楼盘的高档化及私车拥有量的增加，在地下修建一层或多层地下停车库，几乎成了各个楼盘竞相效仿的热点。

而地下车库的排水设计也随之成为一个重要问题。

大型多层地下车库的排水设计中，外设高坡和防水沟渠，内置地漏和集水井,再选用相应功率的潜水泵，外防内排，“御"水于车库之外.地下车库的排水设计主要包括了集水井位置尺寸设计及潜污泵的选择。

1。

地下车库“水涝危害"由于地下停车库的地面标高普遍低于室外地面标高，其排水不能自流排入市政排水管网，尤其是暴雨时节，若排水设计不当，常造成雨水宕积，影响车库的安全和使用。

“内涝——车库变水库"、“160万新购奥迪A8被淹"、“业主因车被淹与物业纠纷"……大量此类报道见诸于媒体.对此，地下车库的排水设计时必须引起高度的重视。

2。

地下车库排水设计相关规范《建筑给水排水设计规范》4。

7。

2条规定“建筑物地下室生活排水应设置污水集水池和污水泵提升排至室外检查井。

地下室地坪排水应设集水坑和提升装置”。

《人民防空地下室设计规范》6.3.1条规定“防空地下室的污废水宜采用机械排出”。

《自动喷水灭火设计规范》6.5.1条规定“末端试水装置和试水阀应便于操作，且应有足够排水能力的排水设施”.《民用建筑水灭火系统设计规程》9。

2.4条规定“电梯的井底应设置排水设施，排水井的容量不应小于2m3 ,排水泵的排水量不应小于10L／s"。

集团总师室下发的《地下车库与非机动车库设计导则》也对“集水井、排水沟"进行了相关规定。

3。

集水井的设计3。
