潜水排污泵安装要求

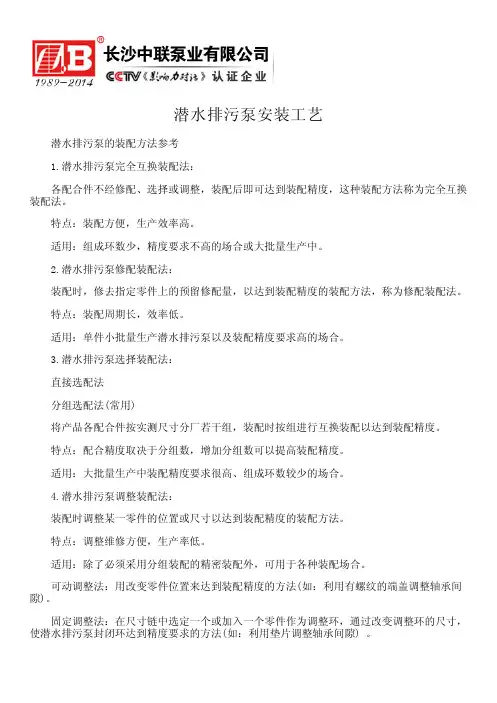

潜水排污泵安装工艺
潜水排污泵的装配方法参考
1.潜水排污泵完全互换装配法：
各配合件不经修配、选择或调整，装配后即可达到装配精度，这种装配方法称为完全互换装配法。

特点：装配方便，生产效率高。

适用：组成环数少，精度要求不高的场合或大批量生产中。

2.潜水排污泵修配装配法：
装配时，修去指定零件上的预留修配量，以达到装配精度的装配方法，称为修配装配法。

特点：装配周期长，效率低。

适用：单件小批量生产潜水排污泵以及装配精度要求高的场合。

3.潜水排污泵选择装配法：
直接选配法
分组选配法(常用)
将产品各配合件按实测尺寸分厂若干组，装配时按组进行互换装配以达到装配精度。

特点：配合精度取决于分组数，增加分组数可以提高装配精度。

适用：大批量生产中装配精度要求很高、组成环数较少的场合。

4.潜水排污泵调整装配法：
装配时调整某一零件的位置或尺寸以达到装配精度的装配方法。

特点：调整维修方便，生产率低。

适用：除了必须采用分组装配的精密装配外，可用于各种装配场合。

可动调整法：用改变零件位置来达到装配精度的方法(如：利用有螺纹的端盖调整轴承间隙)。

固定调整法：在尺寸链中选定一个或加入一个零件作为调整环，通过改变调整环的尺寸，使潜水排污泵封闭环达到精度要求的方法(如：利用垫片调整轴承间隙) 。

潜水污水泵技术规范1．总述以下规定了潜水污水泵的设计、制造、工厂试验、安装、竣工试验的技术要求。

1.2供货范围每台潜水污水泵成套地配备安全、有效及可靠运行所需的附件、紧固件、保护器、就地控制箱和接线箱以及所需电缆。

•装配完整的潜水排污泵（包括泵壳、叶轮、电机、机械密封、泵轴等）•自动耦合装置带底座和弯管；（小型潜污泵可采用便携式安装）•整套提升装置（导轨系统、支架和不锈钢提升链等）；•每台泵需提供潜水电缆•电气保护元件，包括短路、漏电、过载、缺相保护等；•水泵保护元件（包括温度保护，湿度保护，机械密封泄漏保护），以及水泵保护控制器等；•就地控制柜和接线盒等；•所有连接附件、预埋件地脚螺栓等；总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备是一个制造商的最终产品。

1.3资料提交－总体布置图画出潜水污水泵平面及剖面图，并表明所有的外型安装尺寸和安装、运行及维修所需的空间。

一提供潜水污水泵的特性曲线（流量、扬程、效率、功率、等）、工况曲线以及性能参数。

2.水泵设计、性能和现场条件(1)水泵系统设计要求a. 所提供的每台泵必须是立式、单级和易拆卸的无阻塞型潜污泵，并与潜水电机相连，泵必须能够输送原生的和未经过过滤的污水。

b. 所提供的每台泵应满足在全淹没或部分淹没的条件下连续运行，同时也能满足间歇运行和长期停机后恢复正常启动运行。

c. 电机能连续和间歇运行，能够每小时启动20次，并不对泵带来任何有害影响。

d. 泵装置在泵的设计负荷范围内，必须无振动和无气蚀地平稳运行。

泵的所有旋转部件(包括电机)应在制造时进行动、静平衡实验。

泵运转噪音应低于80dB(A).e. 泵和电机均为同一设备制造商设计和制造。

f. 自动耦合式安装的泵，每台泵配备出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。

水泵能在不少于2根的平行导轨引导下从泵坑顶部到自耦底座自由滑动，水泵能自动稳固地与底座耦合。

深井泵和井用潜水泵的安装要求1.选择合适的位置：安装深井泵或井用潜水泵时，应选择地面平整、稳定的区域。

应避免安装在易受洪水影响或有可能发生土壤松动的区域。

同时，泵应尽量靠近供水或排水点，以减少输送管道的长度。

2.准备井眼或水井：在深井泵或井用潜水泵的安装前，需要预先准备好井眼或水井。

井眼或水井的直径应适当，以确保泵能顺利安装和运行。

同时，井眼或水井的深度应足够容纳泵的下部、管道和输电线。

3.安装过滤器和沉淀器：在深井泵或井用潜水泵的进口处，通常需要安装过滤器和沉淀器，以防止杂质和沉淀物进入泵内，影响泵的正常运行。

过滤器和沉淀器应定期清洗和更换。

4.安装固定座：在深井泵或井用潜水泵的安装过程中，需要使用固定座将泵固定在合适的位置。

固定座的安装应坚固可靠，以确保泵不会晃动或倾斜。

5.连接输送管道：深井泵或井用潜水泵需要通过输送管道将水输送到目标位置。

在安装过程中，应仔细连接输送管道和泵的出口，保证管道与泵的密封性良好，避免漏水。

6.安装电缆：深井泵和井用潜水泵通常需要使用电缆进行电力供应。

在安装电缆时，应选择合适的电缆规格，并且电缆应符合相关安全标准。

同时，电缆应正确连接到泵的电源接口，并保证接头处的绝缘性能。

7.调试和测试：安装完成后，应对深井泵或井用潜水泵进行调试和测试。

首先，检查泵的各部件是否安装正确，保证泵的运转方向正确。

然后，通过供水或排水试验，确保泵的运行稳定，无异常噪音和泄漏现象。

8.定期维护：为了保持深井泵或井用潜水泵的良好运行状态，需要定期进行维护和保养。

维护包括清洗过滤器和沉淀器、检查电缆连接是否松动、清理水泵周围的杂物等。

总之，深井泵和井用潜水泵的安装要求是保证泵的正常运行和安全性的基础。

在安装过程中，应注意选择合适的位置、准备井眼或水井、安装过滤器和沉淀器、固定座、连接输送管道和电缆等。

同时，定期维护也是保持泵的良好运行状态的关键。

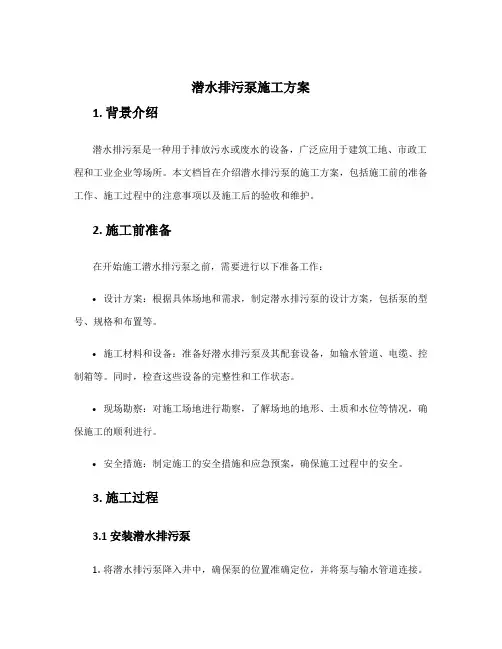

潜水排污泵施工方案1. 背景介绍潜水排污泵是一种用于排放污水或废水的设备，广泛应用于建筑工地、市政工程和工业企业等场所。

本文档旨在介绍潜水排污泵的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收和维护。

2. 施工前准备在开始施工潜水排污泵之前，需要进行以下准备工作：•设计方案：根据具体场地和需求，制定潜水排污泵的设计方案，包括泵的型号、规格和布置等。

•施工材料和设备：准备好潜水排污泵及其配套设备，如输水管道、电缆、控制箱等。

同时，检查这些设备的完整性和工作状态。

•现场勘察：对施工场地进行勘察，了解场地的地形、土质和水位等情况，确保施工的顺利进行。

•安全措施：制定施工的安全措施和应急预案，确保施工过程中的安全。

3. 施工过程3.1 安装潜水排污泵1.将潜水排污泵降入井中，确保泵的位置准确定位，并将泵与输水管道连接。

2.检查泵的固定装置，确保泵固定牢固，避免在运行过程中出现松动。

3.安装泵的上升管道，将其连接到接收管道或生态池等位置。

3.2 连接电缆和控制箱1.将电缆从泵体中引出，并与控制箱中的电源线连接。

2.检查电缆的防水性能，确保电缆无损坏并正确连接。

3.安装控制箱，将电缆引入控制箱内，并根据需要进行电线的连接。

3.3 调试和测试1.启动潜水排污泵，检查泵的工作状态以及泵的进出口压力等参数。

2.进行泵的调试和测试，确保泵能正常运行并满足工作要求。

3.检查泵出口的排放情况，确保排放的污水或废水符合相关标准。

4. 施工后验收和维护4.1 验收1.进行潜水排污泵的验收，检查泵的施工是否符合设计要求，是否存在安全隐患。

2.按照相关标准和规定，检查泵的工作效果是否达到预期目标。

4.2 维护1.制定潜水排污泵的维护计划，包括定期检查、清洗和维修等。

2.定期对泵进行维护保养，清除污泥和杂物，检查电缆和控制箱的完整性。

3.处理泵在运行过程中出现的故障，及时维修或更换损坏的设备部件。

5. 总结本文档介绍了潜水排污泵的施工方案，以及施工前的准备工作、施工过程中的注意事项和施工后的验收和维护。

潜水排污泵施工方案1. 引言潜水排污泵是一种常用于排放污水或水处理设备中的关键设备之一。

它的安装和施工直接关系到设备的运行效果和使用寿命。

本文档将介绍潜水排污泵的施工方案。

2. 施工前准备在进行潜水排污泵的施工之前，需要进行一些准备工作，包括： - 梳理施工计划，明确施工区域和时间安排。

- 检查潜水排污泵及相关设备的规格、型号和性能参数是否符合要求。

- 确定施工所需材料和工具，并进行采购和准备。

3. 施工步骤3.1 安装泵体首先，将潜水排污泵的泵体安装在设备设计的位置上。

确保泵体稳固并与周围环境没有干扰。

3.2 连接输液管道将排污管道与泵体相连接，以确保正常的液体输送。

在连接过程中，应注意以下几点： - 使用适当的管道材料，确保耐腐蚀和耐压。

- 采用合适的连接方式，如法兰连接或螺纹连接，并确保连接紧固。

- 检查连接处是否密封，以免发生泄漏。

3.3 安装排污阀门在排污管道中安装排污阀门，以便在需要维修或清洁泵体时能够方便地切断液流。

3.4 接线和电气系统进行电气系统的接线工作，包括以下几个步骤： 1. 确保供电线路的安全性和稳定性。

2. 根据设备要求，连接电源线和控制线。

确保接线正确无误。

3. 安装电气控制盘和开关箱，并进行相应的调试和测试。

3.5 测试和调试完成潜水排污泵的安装后，需进行测试和调试工作： - 充分检查泵体和管道连接处是否紧固，无泄漏。

- 确保电气系统正常工作，各个开关和控制装置灵活可靠。

- 进行填水测试，检测潜水排污泵是否正常运转，并调整泵的启停参数。

3.6 完成施工在测试和调试工作完成后，确认潜水排污泵正常运行后，可以完成施工工作。

包括清理施工现场、整理施工资料等。

4. 安全注意事项在进行潜水排污泵施工过程中，需要注意以下几点以确保施工安全： - 施工人员需具备相关的专业知识和技术能力。

- 严格按照安全操作规程进行施工。

- 使用合适的个人防护装备，如护目镜、手套等。

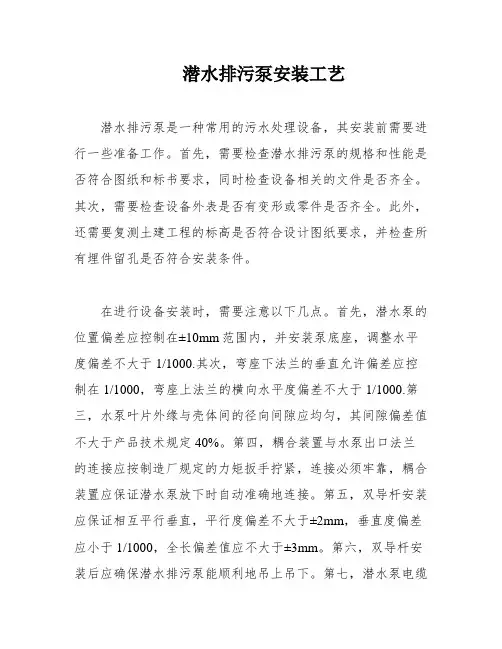

潜水排污泵安装工艺
潜水排污泵是一种常用的污水处理设备，其安装前需要进行一些准备工作。

首先，需要检查潜水排污泵的规格和性能是否符合图纸和标书要求，同时检查设备相关的文件是否齐全。

其次，需要检查设备外表是否有变形或零件是否齐全。

此外，还需要复测土建工程的标高是否符合设计图纸要求，并检查所有埋件留孔是否符合安装条件。

在进行设备安装时，需要注意以下几点。

首先，潜水泵的位置偏差应控制在±10mm范围内，并安装泵底座，调整水平度偏差不大于1/1000.其次，弯座下法兰的垂直允许偏差应控制在1/1000，弯座上法兰的横向水平度偏差不大于1/1000.第三，水泵叶片外缘与壳体间的径向间隙应均匀，其间隙偏差值不大于产品技术规定40%。

第四，耦合装置与水泵出口法兰的连接应按制造厂规定的力矩扳手拧紧，连接必须牢靠，耦合装置应保证潜水泵放下时自动准确地连接。

第五，双导杆安装应保证相互平行垂直，平行度偏差不大于±2mm，垂直度偏差应小于1/1000，全长偏差值应不大于±3mm。

第六，双导杆安装后应确保潜水排污泵能顺利地吊上吊下。

第七，潜水泵电缆
应安装整齐、牢固、长度合适，不得有过量松驰而产生晃动，电缆外表面不得有任何裂痕、机械损伤现象。

第八，所有出水管道、弯管、过墙管道系统联接整齐，法兰处应联接紧密无间隙。

最后，潜水排污泵的绝缘应可靠，用1000V高阻表测得电缆示端绝缘电阻值不得小于5MΩ。

潜水排污泵安装方案潜水排污泵是一种能够将污水从下水道、池塘、河流等低洼处抽出的设备。

它广泛应用于城市排水系统、工厂排水、农田灌溉等领域。

为了确保潜水排污泵的正常运行和使用寿命，安装过程至关重要。

下面是一个潜水排污泵的安装方案，详细讲述了安装的步骤和注意事项。

步骤一：确定安装位置首先，需要确定潜水排污泵的安装位置。

一般来说，应选择离污水源较远的地方安装，以免泵被污染物堵塞。

同时，也要确保泵有足够的运行空间和揭开式排水孔，以便对泵进行维护和清洗。

步骤二：准备工作在进行实际安装之前，首先需要准备好所需的材料和工具。

通常需要准备以下工具和材料：1.潜水排污泵2.PVC或HDPE排水管道3.排水孔或排水口4.泵站控制器5.导线和电缆6.隔水电缆接头7.手工工具（如扳手、螺丝刀等）步骤三：安装泵站控制器将泵站控制器根据说明书上的安装要求进行安装。

一般来说，控制器应安装在泵井或靠近其它设备的地方。

连接好电源和控制器后，检查一下控制器是否正常运行。

步骤四：安装排污泵在安装排污泵之前，需要确保排水孔或排水口已经安装在适当的位置，并且能够保证污水顺利排出。

将泵放入水中并垂直下降，确保泵的口部位于污水的最低点。

接下来，将泵与排水管道连接起来。

连接时要确保连接牢固，防止漏水。

同时，应在连接处使用密封胶圈，以防止污水泄漏。

步骤五：接线根据潜水排污泵的用途和要求，选择合适的电缆将泵与泵站控制器连接起来。

确保接线正确无误，并使用隔水电缆接头将电缆与控制器之间的连接处密封好。

这样可以防止水渗入电缆和控制器，保证安全运行。

步骤六：试运行和调试安装完成后，确保所有连接都牢固无误后，可以开始进行试运行和调试。

首先，打开泵站控制器中的开关，观察泵的运行情况是否正常。

调整控制器中的参数，以便根据实际需求控制泵的启动和停止。

步骤七：安全检查在使用潜水排污泵之前，需要进行安全检查。

检查所有的连接和接线是否正常，确保安全阀和过热保护装置齐全并有效。

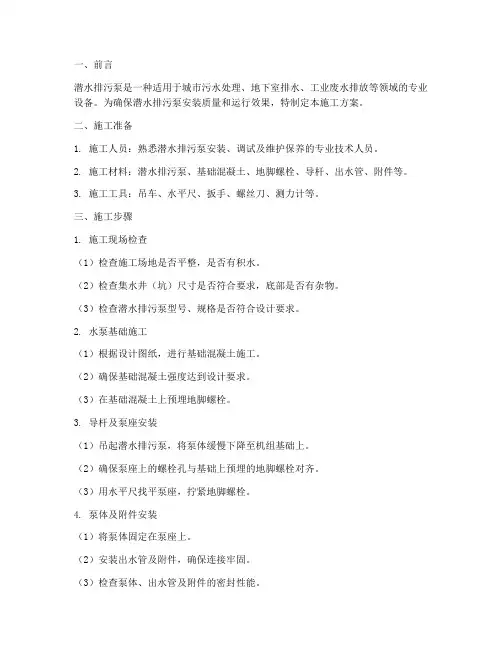

一、前言潜水排污泵是一种适用于城市污水处理、地下室排水、工业废水排放等领域的专业设备。

为确保潜水排污泵安装质量和运行效果，特制定本施工方案。

二、施工准备1. 施工人员：熟悉潜水排污泵安装、调试及维护保养的专业技术人员。

2. 施工材料：潜水排污泵、基础混凝土、地脚螺栓、导杆、出水管、附件等。

3. 施工工具：吊车、水平尺、扳手、螺丝刀、测力计等。

三、施工步骤1. 施工现场检查（1）检查施工场地是否平整，是否有积水。

（2）检查集水井（坑）尺寸是否符合要求，底部是否有杂物。

（3）检查潜水排污泵型号、规格是否符合设计要求。

2. 水泵基础施工（1）根据设计图纸，进行基础混凝土施工。

（2）确保基础混凝土强度达到设计要求。

（3）在基础混凝土上预埋地脚螺栓。

3. 导杆及泵座安装（1）吊起潜水排污泵，将泵体缓慢下降至机组基础上。

（2）确保泵座上的螺栓孔与基础上预埋的地脚螺栓对齐。

（3）用水平尺找平泵座，拧紧地脚螺栓。

4. 泵体及附件安装（1）将泵体固定在泵座上。

（2）安装出水管及附件，确保连接牢固。

（3）检查泵体、出水管及附件的密封性能。

5. 试运行及调试（1）连接电源，进行潜水排污泵试运行。

（2）观察泵体运行情况，确保无异常振动、噪音及泄漏。

（3）根据实际情况调整泵体角度、出水管方向等，确保运行效果。

四、施工注意事项1. 施工过程中，确保潜水排污泵、基础混凝土、地脚螺栓等材料质量符合设计要求。

2. 施工人员应具备相关技术和安全操作知识，确保施工安全。

3. 严格按照施工步骤进行操作，确保安装质量。

4. 试运行过程中，注意观察泵体运行情况，发现异常立即停止运行，查找原因并进行处理。

五、验收1. 施工完成后，由相关单位进行验收。

2. 验收合格后方可交付使用。

本方案适用于潜水排污泵的安装施工，具体施工过程中可根据实际情况进行调整。

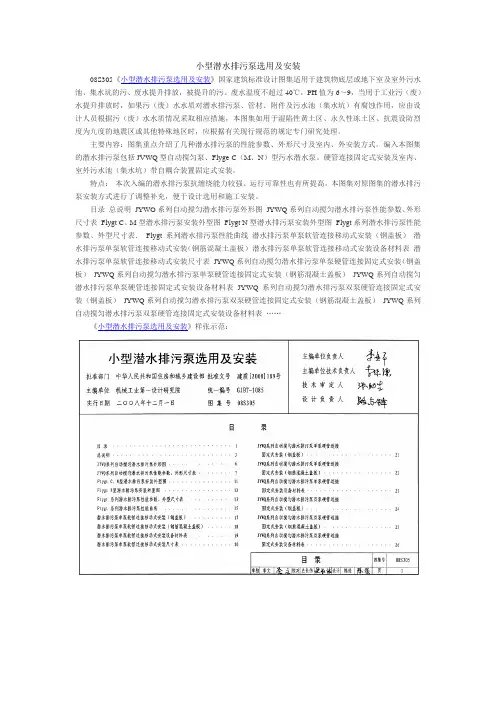

小型潜水排污泵选用及安装08S305《小型潜水排污泵选用及安装》国家建筑标准设计图集适用于建筑物底层或地下室及室外污水池、集水坑的污、废水提升排放，被提升的污、废水温度不超过40℃，PH值为6～9，当用于工业污（废）水提升排放时，如果污（废）水水质对潜水排污泵、管材、附件及污水池（集水坑）有腐蚀作用，应由设计人员根据污（废）水水质情况采取相应措施，本图集如用于湿陷性黄土区、永久性冻土区、抗震设防烈度为九度的地震区或其他特殊地区时，应根据有关现行规范的规定专门研究处理。

主要内容：图集重点介绍了几种潜水排污泵的性能参数、外形尺寸及室内、外安装方式。

编入本图集的潜水排污泵包括JVWQ型自动搅匀泵、Flyge C（M、N）型污水潜水泵。

硬管连接固定式安装及室内、室外污水池（集水坑）带自耦合装置固定式安装。

特点：本次入编的潜水排污泵抗缠绕能力较强、运行可靠性也有所提高。

本图集对原图集的潜水排污泵安装方式进行了调整补充，便于设计选用和施工安装。

目录总说明JYWO系列自动搅匀潜水排污泵外形图JYWQ系列自动搅匀潜水排污泵性能参数、外形尺寸表Flygt C、M型潜水排污泵安装外型图Flygt N型潜水排污泵安装外型图Flygt系列潜水排污泵性能参数、外型尺寸表．Flygt系列潜水排污泵性能曲线潜水排污泵单泵软管连接移动式安装（钢盖板）潜水排污泵单泵软管连接移动式安装（钢筋混凝土盖板）潜水排污泵单泵软管连接移动式安装设备材料表潜水排污泵单泵软管连接移动式安装尺寸表JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装设备材料表JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装设备材料表……《小型潜水排污泵选用及安装》样张示范：By-标准图集科博士网上书店。

潜水排污泵操作规程潜水排污泵是一种专门用于将废水或污水从低洼或深水区域抽出并排放到其他地方的设备。

为了确保潜水排污泵的安全和正常操作，需要制定相应的操作规程。

下面是针对潜水排污泵的操作规程的一些建议，供参考：一、操作前准备1. 确认潜水排污泵所处的环境是否安全，如是否有可燃气体、易爆物质等。

2. 检查潜水排污泵的接线和电源是否正常，并确保接地良好。

3. 检查潜水排污泵的机械部分，包括泵体、叶轮和密封件是否完好无损。

4. 根据排泵的需要，选择合适的排水管道和连接方式。

5. 检查排水管道是否通畅，并清理堵塞物。

6. 制定详细的操作计划和应急预案，确保操作过程中的安全。

二、操作步骤1. 将潜水排污泵放入水中，确保排泵处于正确的水深位置。

同时，确保排泵的固定部分牢固可靠。

2. 打开电源，启动潜水排污泵。

注意观察启动过程中是否有异常声音或振动。

3. 确保潜水排污泵正常工作后，逐渐打开排放管道上的阀门，以控制排放速度。

4. 注意观察潜水排污泵的运行状态，如电流是否正常、温度是否过高等。

5. 定期观察排泵的工作时间，根据需要灵活调整排泵的运行时间。

6. 定期检查潜水排污泵的水封情况，及时更换或维修。

7. 如果发现排泵有异常情况或故障，立即停止使用，并进行维护或修理。

三、安全注意事项1. 操作人员必须具备相关的操作技能和知识，了解潜水排污泵的基本原理和使用方法。

2. 操作人员必须穿戴适当的个人防护装备，如防滑鞋、手套、护目镜等。

3. 操作过程中必须保持环境清洁整洁，防止杂物进入排泵。

4. 禁止在潜水排污泵运行时进行拆卸或维修。

5. 当潜水排污泵长时间未使用时，应及时进行保养和检查。

6. 操作人员应随时关注排泵的工作状态，注意观察是否有报警信号或异常情况。

7. 操作过程中严禁将手或其他物体伸入潜水排污泵内部。

8. 在操作潜水排污泵时，严禁饮酒或处于疲劳状态。

九、应急处理1. 如果潜水排污泵发生故障或异常情况，应立即停止使用，并采取相应的应急处理措施。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

潜水泵的安装需要注意以下几点：安装人员必须接受专业的安装技术培训，熟悉安装步骤和注意事项，并能够熟练掌握潜水泵的安装要领。

潜水泵应直立于水中，水深不得小于0.5m，不宜在含大量泥砂的水中使用。

在特殊情况下，如需在含泥沙量较大的水中使用，需加装过滤网来保护潜水泵不受泥沙侵害。

潜水泵应放置在干燥通风室内，避免长时间浸没于水中。

如果长时间不使用，应放置在干燥通风室内保存，并定期检查潜水泵的状态。

在安装过程中，应保证电源和水源的安全可靠，不得随意拉拽电缆或出水管，并应切断电源。

在安装过程中，应检查潜水泵的各个部件是否完好无损，如有损坏或缺失的部件应及时更换或补充。

安装完毕后，应进行试运转，检查并确认旋转方向正确，无水运转时间不得超过使用说明书规定。

在使用过程中，应经常观察水位变化，叶轮中心至水平距离应在0.5-3m之间，泵体不得陷入污泥或露出水面。

电缆不得与井壁、池壁相擦。

潜水泵启动电压应符合使用说明书的规定，电动机电流超过铭牌规定的限值时，应停机检查，并不得频繁开关机。

潜水泵应悬挂责任牌及性能参数牌，并应配备相应的排水设备。

排水点必须安装照明灯，轨道巷内的排水点要同时安装警示牌，确保人员的通行安全。

潜水泵应放置在干燥通风室内保存，并应经常检查其状态。

总之，潜水泵的安装需要注意安全和规范性要求，严格按照安装步骤和注意事项进行操作，确保潜水泵的正常使用和安全性。

潜水式排污泵安全操作规定潜水式排污泵是一种专门用于污水处理、排放和转运的泵，通常被用于下水道、污水池、水处理厂等领域。

它可以将水和污水从低处提取并抽送至高处或远离原地。

潜水式排污泵在使用时需要注意安全事项，本文将列出一些潜水式排污泵的安全操作规定。

一、使用前检查在使用潜水式排污泵之前，必须仔细检查它是否正常运转。

以下是需要检查的项目：1.外观检查泵的外表有无明显损伤，并确保前端装置（如叶轮、翅片和轴承）未受损害。

2.电气部分检查设备的电线和电缆是否正常连接以及电源电缆是否与加密器连接在一起。

此外，设备的保护装置必须正常运转。

3.泵装置检查泵的泵壳和泵轴是否完好。

泵轴应轻松地旋转，不应存在任何阻力。

安装前请务必检查与它相连的管道连接是否牢固。

4.安全附件潜水式排污泵使用时，必须附有安全装置，如控制开关、电池掉电保护等等。

请确保这些装置正常运转。

二、安装在安装潜水式排污泵时，请注意以下事项：1.选择安装场所排污泵应安装在不易受损的位置，同时要离潮水线和雨水天线的高度至少0.15米以上。

安装之前请检查设备是否能够承受安装吊带的重量，以便迅速起吊到效果位置。

2.安装管路将管路安装到设备的进出水口。

在翅轮出口和转子出口之间必须安装一台止回阀，以避免其它压力向排污泵倒灌。

3.检查电气接口在安装潜水式排污泵的电气接口时，应遵循下述操作：•建立好地接线•连接电源电缆•连接控制电缆•确保电缆接口已经固定牢固三、使用前及使用中注意事项1.泵浦起動在排污泵启动之前，请确保电气和蓄电池都在正常状态下。

如果排污泵的运行方向不明确，请将泵转动至任意方向，然后确认泵的方向和进水口方向相同，以使整个系统可以正常工作。

2.运行维护排污泵在运转过程中，请保持良好的清洁程度，尤其是排污泵的过滤网，在污泥、淤泥和垃圾内被损坏时可能会被磨坏。

定期清洗泵区域和过滤网，以有效延长设备的使用寿命。

当排污泵运转，人员应保持十分警惕。

在安装实施过程中发现损坏时，请立即停机，并进行检查和修理。

潜水泵安装方法一、基础安装设备到货后进行清点、检查、验收。

按图预埋基础，控制底座基础水平度0.1mm/m，平面位置±10mm，高程+20mm～-10mm。

二、导轨系统安装安装前检查预埋支撑埋件，安装时控制垂直度和开档，并按要求局部补涂防腐。

三、潜水泵吊装1、将潜水排污泵的密封电缆固定于专用电缆卷线器上，在吊装过程中，水泵的密封电缆始终应处于松弛状态，密封电缆不应承受拉力。

2、首先用起吊装置上的吊钩吊起潜水排污泵，放置至池口处位置；同时再次调整起吊装置上的吊钩的吊装中心线与潜排污泵的中山装中心线相重合；对正固定于潜水排污泵涡壳上支架上的导向滚轮与道轨系统上槽钢导轨槽，使其顺利进入；缓缓匀速的下放水泵。

专用电缆卷线器也应工作，随着潜水排污泵下降的节奏快慢而放下电缆。

当起吊钢丝绳的第一只高强度起重环到达极限位置时（池口位置或起吊孔位置），这时用池口（起吊孔）换钩装置钩套住高强度起重环，此时水泵设备的全部重量都承载在池口（起吊孔）换钩装置上，卸下起吊装置上的吊钩并向上回收，钩住第二节吊钢丝绳末端的高强度起重环，并使水泵的重量全部承载与吊装置上的吊钩，取走池口换钩装置，缓缓匀速的下放水泵，如此重复直至水泵自动耦合到位。

四、出水管路安装出水管平焊钢制管法兰最后焊接，以调整因基建造成的安装误差。

五、电气安装、调试与试运行1、将集水井内的所有杂物清理干净，检测集水井的最低水位高于水泵运行过程中的停水位。

低扬程情况尽量先运行深井泵，水位满足要求后再开启潜污泵。

检查集水井对外的过水通道是否全部关严，打开冲淤管阀门对集水井底部进行冲淤，冲淤工作结束后关闭阀门。

2、检查起动设备接线正确、起动装置是否灵活、触头接触是否良好、外壳是否可靠接地并予紧固，检查电机转向、电压、频率是否正确。

3、用兆欧表检查电机、电缆绝缘，不低于5兆欧。

4、手动启动水泵前，电控柜合闸送电自检。

5、起动时间7-10S，泵起动运行正常后，再缓慢开启闸阀，并同步观察压力和电流，直至最佳工况。

潜水泵安装方案一、安装前的准备1、检查设备的规格、性能是否符合图纸的要求，以及说明书、合格证和试验报告是否齐全。

2、检查设备外表是否受损，零部件是否齐全完好。

3、复测土建工程实测数据是否与设备相符，以及检查预留孔是否符合安装要求。

4、核对输送特殊介质的泵的主要零件、密封件以及垫片的品种和规格。

5、运到现场的泵及其零部件和专用工具，要妥善保管，避免使其变形、损坏、锈蚀、错乱或丢失。

6、凡与泵配套的电气、仪表等设备及配件,应由各专业人员进行验收,妥善保管。

7、根据方案给出的机具及劳动力需求计划，作好准备，同时备好施工措施用料。

二、定位1、水泵安装基准线与设计轴线，水泵安装平面位置标高与设计平面位置及安装标高的允许偏差和检验方法如下表所示：2、泵找平时，安装基准的选择和水平度的允许偏差必须符合泵技术文件的规定。

一般横向水平度的允许偏差为0.10 毫米/米,安装基准部位的纵向水平度允许偏差为0.05 毫米/米,不得用松紧地脚螺栓的办法调整找平及找正值。

三、地脚螺栓和垫铁1、地脚螺栓：应垂直，螺母应拧紧，扭力矩应均匀螺母与垫圈、垫圈与底座接触应紧密。

2、垫铁：垫铁组应放置平稳，位置合适，接触紧密，每组的块数不应超过3块，找平后电焊焊牢，经检查后进行2次灌浆。

3、脚螺栓的光杆部份应无油污或氧化皮，螺纹部份涂油脂。

4、地脚螺栓不应碰孔底，螺栓上的任一部位离孔壁的距离不得小于15毫米；5、拧紧地脚螺栓应在预留孔内的混凝土达到设计强度75％以上时进行。

四、水泵安装1、弯座下法兰（进水法兰）垂直度允许偏差不得大于1/1000。

2、弯座上法兰（出水法兰）横向水平度允许偏差不得大于1/1000。

3、水泵出水口中心与弯座下法兰中心允许偏差不得大于5mm。

检验方法：铅锤吊线及钢板尺测量。

4、叶轮外缘与泵壳之间的径向间隙应符合产品技术要求，间隙应均匀，最小间隙不应小于技术文件规定的40%。

5、出水管道、弯管、过墙管等管道联接应整齐。

(此文档为Word格式，下载后可以任意编辑修改！）（文件备案编号：）潜水排污泵安装方案工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日1、编制依据：1.1、《城市污水处理厂工程质量验收规范》GB50334-20021.2、《机械设备安装工程施工及验收通用规范》GB50231-20091.3、《压缩机、风机、泵安装工程施工及验收规范》GB20275-1998 1.4、中国市政中南设计研究院设计的工艺图纸。

1.5、厂家提供的安装图。

2、安装概况：2.1、设备名称、规格、数量、安装位置：序号设备名称规格数量位置1 潜水排污泵CP3602/905-840,315kW,380V/50Hz/3-p8 提升泵房2 潜水排污泵NP3400/735-870,125kW,380V/50Hz/3-p1 提升泵房3 潜水排污泵NP3171.181MT432,18.5KW4 废水回收池4 潜水排污泵NP3153.181SH273,15KW 4 废水回收池5 潜水排污泵NP3171.181SH274,22KW 2 生产用水池6 潜水排污泵CP3602/865-1040,215kW,380V/50Hz/3-p 8 中途提升泵房7 潜水排污泵CP3400/705-870,90kW,380V/50Hz/3-p 1 中途提升泵房8 潜水排污泵NP3202.180LT610,37KW 2 中途提升泵房9 潜水排污泵CP3602/865-1040,215kW,380V/50Hz/3-p6 总出水泵房10 潜水排污泵NP3127.181HT487,5.9KW，380V/50Hz/3-p 9 生化池剩余污泥泵房11 潜水排污泵NP3301LT620,55kW,380V/50Hz/3-p 15 生化池剩余污泥泵房2.2、设备几何尺寸和自重：序号设备名称规格数量几何尺寸（mm）自重（t）位置1 潜水排污泵CP3602/905-840,315kW,380V/50Hz/3-p8 2205*1610*2820 5.6 提升泵房2 潜水排污泵NP3400/735-870,125kW,380V/50Hz/3-p1 1805*1205*2200 2.7 提升泵房3 潜水排污泵NP3171.181MT432,18.5KW4 1990*1205*2200 3.2 废水回收池4 潜水排污泵NP3153.181SH273,15KW 4 726*388*901 0.294 废水回收池5 潜水排污泵NP3171.181SH274,22KW 2 884*507*1265 0.329 生产用水池6 潜水排污泵CP3602/865-1040,215kW,380V/50Hz/3-p8 2205*1610*2900 4.95 中途提升泵房7 潜水排污泵CP3400/705-870,90kW,380V/50Hz/3-p1 1805*1205*2200 2.7 中途提升泵房8 潜水排污泵NP3202.180LT610,37KW 2 1270*800*1327 0.79 中途提升泵房9 潜水排污泵CP3602/865-1040,215kW,380V/50Hz/3-p6 2205*1610*2900 4.95 总出水泵房310 潜水排污泵NP3127.181HT487,5.9KW，380V/50Hz/3-p 9 845*472*993 0.301 生化池剩余污泥泵房11 潜水排污泵NP3301LT620,55kW,380V/50Hz/3-p 15 1266*837*1435 1.01 生化池剩余污泥泵房43、设备的装卸、运输、吊装就位：3.1、装卸车采用30吨汽车起重机，运输采用10t载重汽车。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉排污泵厂家就来为大家简单的讲解下潜水排污泵安装尺寸图及安装注意事项，大家请跟着小编一起来看看吧。

潜水排污泵安装尺寸图：
潜水排污泵安装注意事项：
1、潜水排污泵采用液位自动控制装置进行自动控制。

液位自动控制装置的种类除浮球式液位开关以外，如污水中不含或只含少量悬浮杂质，也可选用投入式压力传感器及配套二次仪表。

安装在污水池(集水井)内的液位自动控制装置应尽可能远离进水口。

2、单台潜水排污泵重量大于80kg的室内污水池(集水井)检修孔上方楼板或梁上应预埋吊钩，供安装和检修时提升潜水排污泵用。

3、根据现行有关《规范》的规定，除移动式安装软管连接部位采用织物增强橡胶软管外，潜水排污泵排出管管材可采用硬质给水塑料管、离心铸造球墨铸铁给水管、钢管、钢塑复合管等。

管材和管件的承压能力不应小于0.6MPa。

4、用于建筑物消防电梯集水坑的潜水排污泵安装方式，应采用两台硬管连接固定式或两台固定自耦式，且集水坑有效容积不小于2.0m3，潜水排污泵额定流量不小于36m3/h。

5、在潜水排污泵排出管路上应设置控制阀门、止回阀、可曲挠橡胶管接头和压力表。

建筑标准设计图集01S305《小型潜水排污泵选用及安装》中控制阀门推荐采用闸阀。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
