潜水排污泵安装工艺
潜水排污泵的装配方法参考
1.潜水排污泵完全互换装配法：
各配合件不经修配、选择或调整，装配后即可达到装配精度，这种装配方法称为完全互换装配法。
特点：装配方便，生产效率高。
适用：组成环数少，精度要求不高的场合或大批量生产中。
2.潜水排污泵修配装配法：
装配时，修去指定零件上的预留修配量，以达到装配精度的装配方法，称为修配装配法。
特点：装配周期长，效率低。
适用：单件小批量生产潜水排污泵以及装配精度要求高的场合。
3.潜水排污泵选择装配法：
直接选配法
分组选配法(常用)
将产品各配合件按实测尺寸分厂若干组，装配时按组进行互换装配以达到装配精度。
特点：配合精度取决于分组数，增加分组数可以提高装配精度。
适用：大批量生产中装配精度要求很高、组成环数较少的场合。
4.潜水排污泵调整装配法：
装配时调整某一零件的位置或尺寸以达到装配精度的装配方法。
特点：调整维修方便，生产率低。
适用：除了必须采用分组装配的精密装配外，可用于各种装配场合。
可动调整法：用改变零件位置来达到装配精度的方法(如：利用有螺纹的端盖调整轴承间隙)。
固定调整法：在尺寸链中选定一个或加入一个零件作为调整环，通过改变调整环的尺寸，使潜水排污泵封闭环达到精度要求的方法(如：利用垫片调整轴承间隙) 。
潜水泵安装及使用方法一、潜水泵的选择潜水泵主要用于污水处理、工业冷却、灌溉与升降水等领域。
在选择合适的潜水泵时，应考虑以下几个因素：1. 流量需求：根据所需处理的水量确定潜水泵的流量要求。
2. 扬程要求：根据需要将水抬升的高度来选择潜水泵的扬程。
3. 安装环境：考虑潜水泵安装的深度、水质、温度等环境因素。
4. 能效要求：尽可能选择能效较高的潜水泵，以节约能源和减少运行成本。
二、潜水泵的安装潜水泵的安装需要按照以下步骤进行：1. 准备工作：检查潜水泵和安装配件是否完好，确保没有损坏或缺失的部分。
2. 安装井口：将潜水泵安装在水井的井口处，确保泵的进水口位于水面以下的深度，以免出现空转问题。
3. 连接电源：将潜水泵的电源线连接到合适的电源插座上，确保接地良好，以防止电击风险。
4. 接管线路：根据需要将进水管和出水管连接到潜水泵的进出水口上，并确保连接牢固，无泄漏。
5. 调试泵站：在确认安装无误后，通过启动潜水泵来检查其运行情况，确保泵站正常运行。
三、潜水泵的使用方法使用潜水泵时需要注意以下几点：1. 操作注意事项：在使用潜水泵前，需要仔细阅读相关说明书，并遵守操作规程，以确保人身安全和设备正常运行。
2. 泵的运行时间：避免长时间连续运行潜水泵，应根据需要合理控制运行时间，以避免过度使用而导致泵的损坏或过热。
3. 检查运行状态：定期检查潜水泵的运行状态，包括检查电机运转是否正常、水泵是否有漏水、轴承是否有异常声响等。
4. 清洁和维护：定期清洁潜水泵，并及时更换磨损的零部件，进行必要的保养和维护，以延长潜水泵的使用寿命。
5. 安全措施：使用潜水泵时要注意自身安全，避免将手或其他物品靠近进出水口，以免发生意外。
潜水泵是一种常见且重要的水泵类型，正确的安装和使用方法能够确保潜水泵的正常运行和延长其使用寿命。
在选择潜水泵时要考虑实际需要，并遵循相关操作规程，以确保安全和高效的水泵运行。
潜水泵安装及使用方法潜水泵安装及使用方法一、潜水泵安装步骤1. 选择合适的潜水泵在安装潜水泵之前，要根据实际需求选择适合的潜水泵型号。
不同的潜水泵具有不同的功率和排水能力，需要根据实际情况来选择合适的泵型。
2. 选择合适的安装位置安装潜水泵时需要选择一个合适的位置。
泵的安装位置通常在池底或井底，确保泵处于深水中，避免干转和泵的磨损。
确保安装位置安全稳固，以避免泵在运行过程中出现倾斜或倒塌的情况。
3. 安装泵底座在安装位置上设置泵底座，泵底座负责支撑整个泵体。
泵底座要稳固牢固，可以使用锚螺栓将泵底座固定在地面上。
4. 安装出水管和出水阀门将出水管连接到泵的出口，使用扳手或管道胶带固定好出水管。
在出水管连接处加装出水阀门，方便控制和调节水的流量。
5. 连接电源将潜水泵的电源线连接到配电箱或电源插座。
在连接电源前，务必确保电源开关处于关闭状态。
6. 检查防护设施安装潜水泵前，务必检查相关的安全防护设施是否完好。
如有必要，可以安装漏电保护器、过载保护器等设备以确保安全使用。
7. 检查安装质量在安装完成后，对潜水泵进行全面检查。
确保所有连接处紧固可靠，不漏水、不松动。
对潜水泵的启动和停止进行测试，确保泵能正常运行。
二、潜水泵使用方法1. 启动潜水泵在使用潜水泵之前，先确保电源开关处于关闭状态。
然后将电源开关打开，潜水泵会开始运行。
注意，不要在没有水的情况下启动潜水泵，以免干转损坏泵体。
2. 调节潜水泵的运行状态大多数潜水泵具有调节水流量和水压的功能。
可以通过控制出水阀门的开合程度来调节潜水泵的运行状态。
适当调节水流量和水压可以达到最佳的使用效果。
3. 定期检查潜水泵定期检查潜水泵的工作状态，包括电源线、出水管道、阀门等部件的连接是否牢固，是否出现漏水现象。
如果发现问题，及时处理，以免造成进一步的损坏。
4. 停止潜水泵当不需要使用潜水泵时，应将电源开关关闭，停止潜水泵的运行。
在停止之前，可以先关闭出水阀门，然后再关闭电源开关，以避免水反流。
一、前言潜水排污泵是一种适用于城市污水处理、地下室排水、工业废水排放等领域的专业设备。
为确保潜水排污泵安装质量和运行效果，特制定本施工方案。
二、施工准备1. 施工人员：熟悉潜水排污泵安装、调试及维护保养的专业技术人员。
2. 施工材料：潜水排污泵、基础混凝土、地脚螺栓、导杆、出水管、附件等。
3. 施工工具：吊车、水平尺、扳手、螺丝刀、测力计等。
三、施工步骤1. 施工现场检查（1）检查施工场地是否平整，是否有积水。
（2）检查集水井（坑）尺寸是否符合要求，底部是否有杂物。
（3）检查潜水排污泵型号、规格是否符合设计要求。
2. 水泵基础施工（1）根据设计图纸，进行基础混凝土施工。
（2）确保基础混凝土强度达到设计要求。
（3）在基础混凝土上预埋地脚螺栓。
3. 导杆及泵座安装（1）吊起潜水排污泵，将泵体缓慢下降至机组基础上。
（2）确保泵座上的螺栓孔与基础上预埋的地脚螺栓对齐。
（3）用水平尺找平泵座，拧紧地脚螺栓。
4. 泵体及附件安装（1）将泵体固定在泵座上。
（2）安装出水管及附件，确保连接牢固。
（3）检查泵体、出水管及附件的密封性能。
5. 试运行及调试（1）连接电源，进行潜水排污泵试运行。
（2）观察泵体运行情况，确保无异常振动、噪音及泄漏。
（3）根据实际情况调整泵体角度、出水管方向等，确保运行效果。
四、施工注意事项1. 施工过程中，确保潜水排污泵、基础混凝土、地脚螺栓等材料质量符合设计要求。
2. 施工人员应具备相关技术和安全操作知识，确保施工安全。
3. 严格按照施工步骤进行操作，确保安装质量。
4. 试运行过程中，注意观察泵体运行情况，发现异常立即停止运行，查找原因并进行处理。
五、验收1. 施工完成后，由相关单位进行验收。
2. 验收合格后方可交付使用。
本方案适用于潜水排污泵的安装施工，具体施工过程中可根据实际情况进行调整。
《小型潜水排污泵选用及安装》内容介绍小型潜水排污泵选用及安装》内容介绍根据建设部下达的"2000年国家建筑标准设计编制工作计划"，机械工业第一设计研究院和江苏理工大学流体机械研究所共同承担了《小型潜水排污泵选用及安装》(01S305)国标图集的编制任务。
该图集已由中国建筑标准设计研究所出版，自2001年7月28日起在全国各地施行。
与传统卧式污水泵(PW型)相比，潜水排污泵有下面几个显著特点：(1)采用新型密封材料与密封工艺，使泵体能长期潜入水中工作。
(2)采用大通道、具有防缠绕抗堵塞功能的叶轮，极大地扩展了它的应用范围。
(3)采用先进的电控技术，使水泵具有过载、缺相、泄漏、超水位报警等自动保护功能和液位自动控制功能。
(4)采用移动式安装和带自动耦合装置固定式安装方式，能够满足工程建设中各种污、废水提升场所的需要，并为水泵的维护、保养、检修带来极大方便。
正是由于上述几大特点，使这种水泵在20世纪90年代得到了飞速的发展和广泛的应用。
随着潜水排污泵在工程建设项目中的普遍应用，全国各地设计院(所)工程设计人员近年来纷纷反映，希望能有一册解决在建筑工程设计中使用量大面广的潜污泵产品选用和安装的标准图集，以规范选用和安装方法，减少设计过程中的重复工作量。
正是基于这一原因，建设部在 2000年正式批准立项编制《小型潜水排污泵选用及安装》国标图集。
1 本图集适用范围(1)本图集适用于建筑物地下室及室外污水池、集水坑的污、废水抽升排放。
(2)被抽升污、废水温度不超过40 ℃，pH为5～9(QX系列为6.5～8)。
(3)当用于工业废水抽升排放时，废水水质不应对潜污泵及管道有腐蚀作用。
(4)QDX，QX系列小型潜水电泵仅适用于建筑物地下室泵房、自行车库等场所较洁净废水的抽升排放。
2 编入本图集的潜水排污泵种类(1)小型潜水电泵［QX(WQK)，QDX(WQKD)系列］，宜用于较洁净废水抽升。
(2)普通型潜水排污泵(AS，AV，QW，WQ系列)，宜用于停留时间较短的污、废水抽升。
潜污泵安装方案1. 背景潜污泵是一种用于排除含有固体颗粒物的污水的设备。
它通常被广泛应用于城市排水系统、污水处理厂、工业废水处理过程以及建筑工地的污水处理等领域。
为了保证潜污泵的正常运行和有效排除污水，正确的安装方案是至关重要的。
本文将介绍潜污泵的安装要求和步骤，以及相关的注意事项，旨在帮助工程人员正确安装和维护潜污泵。
2. 安装要求在安装潜污泵之前，需要满足以下要求：•选择合适的安装位置，确保潜污泵能够顺畅运行，并且易于维护和维修。
•确保安装地点有足够的通风和排水条件，避免潜污泵运行过程中出现过热或积水的情况。
•安装之前，需要进行场地勘察，确定地面的平整度、沉降情况和地下设施的位置，以便进行合理的安装布局。
•确保潜污泵与该区域的供电系统和管道系统连接，以保证正常的供水和排水。
3. 安装步骤3.1 准备工作在安装潜污泵之前，需要准备以下工具和材料：•手持工具（如扳手、起子等）；•排水管道材料（如PVC管道、橡胶密封圈等）；•电缆和电缆保护管；•固定脚手架和支撑物。
3.2 安装潜污泵按照以下步骤进行潜污泵的安装：1.清洁安装区域，确保地面平整干净；2.按照泵的尺寸和重量选择适当的固定脚手架和支撑物，并进行固定；3.将潜污泵低于水位的一端放置在支撑物上，确保潜污泵的入口不被杂物阻塞；4.将潜污泵与电源和排水管道进行连接，使用橡胶密封圈确保连接处密封良好；5.安装并固定好所需的电缆和电缆保护管，确保电缆安全可靠，防止损坏和漏电；6.接通电源，测试潜污泵的工作状态。
3.3 安全事项在安装潜污泵时，需要注意以下安全事项：•在拆卸和安装潜污泵时，必须切断电源，并遵循相关的操作规程，确保人员的安全；•潜污泵的安装位置必须能够承受泵的重量，并具备良好的稳定性，以防止泵在运行过程中发生移动或倾斜的情况；•在接通电源之前，必须检查电缆和电缆保护管是否完好无损，以防止电路短路和漏电，造成意外事故；•在安装完成后，必须定期检查和维护潜污泵，及时清理泵体和排水管道，保证正常运行。
潜水排污泵安装与施工细节潜水排污泵安装;潜水排污泵的施工细节；水泵安装与施工细节分析。
—无负压设备安装1、水泵安装如图所示进行安装(1) 水泵安装前检查管口保护物和堵盖完好无损。
(2) 水泵联接管道的内部和管端清洗干净， 管中无杂物，密封面和螺纹不损伤， 管道设置支架，连接法蓝端面平行，螺纹管接头轴线对中，不借法蓝螺栓或管道接 头强 行连接管道。
(3) 水泵与管道连接后，复检水泵的原找正精度，发现偏差及时调整管道，水泵与 管道连接后，不在管道上进行焊接或气割，确因需要拆下管道或釆取必要措施，以防渣 物进入水泵。
(4) 与水泵有关的润滑、密封、冷却和液压系统的管道清洗干净保持畅通。
(5) 水泵安装后进行水泵及附属系统的运转调试、保证运转良好，仪表信号指示正 常。
2、稳流罐安装如图所示进行安装加压水東.自来水管 电控柜预留孔)00八100*300 (1) 安装前，对基础自检合格，对设备基础纵向、横向基准中心线，标高基准点有 关测量资料进行复核，对其数据进行复查。
(2) 设备基础的偏差应符合规范要求。
(3) 根据基准点定设备放纵向中心线和横向中心线，并用油墨将各线做出标记 和记 录。
(4) 按工艺流程图及土建基础部位划出安装基础线及定位标记、并检验是否符 合要 求。
(5) 将设备用吊装机具等起重设备将压力容器按定位标记吊装就位。
(6) 调整找正设备使其与基准标记重合，并加以固定。
二全自动潜水排污泵安装如图所示进行安装DNDN1匸10室内地坪立面图DN1LJMM C201安装前检查首先检查泵轴是否转动灵活，若发现泵轴转动不灵活，应排除故障后再安装其次检查进水胶管有无破损，如有开裂要及时粘补;再者检查各紧固螺栓有无松动，要拧紧松动的螺栓；最后检查潜水泵的电机绕组【电缆线绝缘电阻，只有不低于0 5兆欧才允许安装使用。
2正确配电电源线应按规定选用，电缆线要架空。
10KW以下的潜水泵可以直接启动，10KW以上的潜水泵应配备降压启动柜；电缆线需放入输水管法兰盘的凹槽内。

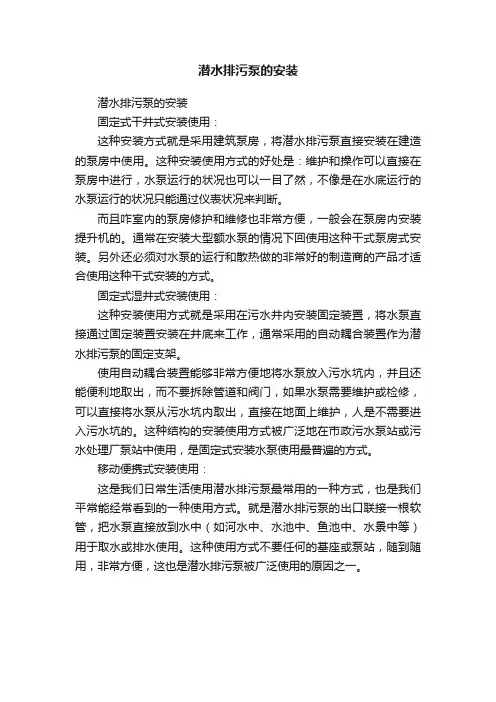

潜水排污泵的安装
潜水排污泵的安装
固定式干井式安装使用：
这种安装方式就是采用建筑泵房，将潜水排污泵直接安装在建造的泵房中使用。
这种安装使用方式的好处是：维护和操作可以直接在泵房中进行，水泵运行的状况也可以一目了然，不像是在水底运行的水泵运行的状况只能通过仪表状况来判断。
而且咋室内的泵房修护和维修也非常方便，一般会在泵房内安装提升机的。
通常在安装大型额水泵的情况下回使用这种干式泵房式安装。
另外还必须对水泵的运行和散热做的非常好的制造商的产品才适合使用这种干式安装的方式。
固定式湿井式安装使用：
这种安装使用方式就是采用在污水井内安装固定装置，将水泵直接通过固定装置安装在井底来工作，通常采用的自动耦合装置作为潜水排污泵的固定支架。
使用自动耦合装置能够非常方便地将水泵放入污水坑内，并且还能便利地取出，而不要拆除管道和阀门，如果水泵需要维护或检修，可以直接将水泵从污水坑内取出，直接在地面上维护，人是不需要进入污水坑的。
这种结构的安装使用方式被广泛地在市政污水泵站或污水处理厂泵站中使用，是固定式安装水泵使用最普遍的方式。
移动便携式安装使用：
这是我们日常生活使用潜水排污泵最常用的一种方式，也是我们平常能经常看到的一种使用方式。
就是潜水排污泵的出口联接一根软管，把水泵直接放到水中（如河水中、水池中、鱼池中、水景中等）用于取水或排水使用。
这种使用方式不要任何的基座或泵站，随到随用，非常方便，这也是潜水排污泵被广泛使用的原因之一。
08s305小型潜水排污泵选用及安装邢台市市有着得天独厚的风能资源，多个县区适宜进行大型风电场的开发建设，同时，又地处京津唐地区的电力负荷中心，电网架构较好，因此，邢台市市将大力开发风力资源作为了推进全市经济发展、增强县域经济实力、带领当地群众脱贫致富的重要举措。
经过近年来一系列的超前运作，邢台市的努力已初见成效，风电项目处处开花。
除了百万千瓦级风电示范基地项目外，截至目前，张北长城风电场、满井风电场一期和尚义满井风电场一期等8.9万千瓦的项目已经并网发电，沽源狼尾巴山风电场一期工程3万千瓦、万全玉龙风电场3.6万千瓦等总装机容量为24.35万千瓦的几个项目也正在建设（其中部分项目的子工程已经完工，部分机组已经并网发电），尚义石人风电场4.95万千瓦项目则即将开工，预计到今年年底风电装机容量可达到22万千瓦左右。
这些项目一旦建成并网发电，对当地经济的拉动力是惊人的。
同时，还有24家国内外具有实力的企业正在邢台市10个县区开展风电项目的前期工作，欲开发风电。
到2010年，预计邢台市风电装机总容量将达到200万千瓦，将成为名副其实的国JYWQ型自动搅匀潜水排污泵一、适用范围：JPWQ系列自动搅匀潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
二、使用条件：1、搅匀潜水排污泵系列产品在额定电压为380V，电源频率为50Hz时适用2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;3、海拔高度不超过1000米；4、输送介质年粘度不超1000CP；5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;注意：在选型或安装使用前务必使泵实际使用条件符合以上条款，确保产品的正确使用！三、产品特点：1、采用双叶片叶轮结构，大大提高了污物的通过能力2、机械密封采用新型磨檫副，并长期处入油室内运行；3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，方便用户更换；4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；6、能够在设计范围内使用，而保证电机不会过载；四、产品意义：JYWQ型自动搅匀潜水排污泵（曲线图谱）JYWQ型自动搅匀潜水排污泵（性能参数）序号型号排出口径(mm)额定流量(m3/h)额定扬程(mm)搅拌直径(mm)转速(r/min)效率(%)自动耦合器1 JYWQ50-12-15-1200-1.5 50 12 15 1200 2900 48 CAK-502 JYWQ50-20-7-1200-1.1 50 20 7 1200 2900 62 CAK-503 JYWQ50-10-10-1200-1.1 50 10 10 1200 2900 56 CAK-504 JYWQ50-10-15-1200-1.5 5010151200290056CAK-505 JYWQ50-15-10-1200-1.5 5015101200290056CAK-506 JYWQ50-15-15-1200-2.2 50 15 15 1200 2900 51 CAK-507 JYWQ50-25-10-1200-2.2 50 25 10 1200 2900 65 CAK-508 JYWQ50-15-20-1200-2.2 50 15 20 1200 2900 56 CAK-509 JYWQ50-20-15-1200-2.2 50 20 15 1200 2900 56 CAK-5010 JYWQ50-42-9-1200-3 50 42 9 1200 2900 56 CAK-5011 JYWQ50-17-25-1200-3 50 17 25 1200 2900 56 CAK-5012 JYWQ50-25-22-1200-4 50 25 22 1200 2900 62 CAK-5013 JYWQ50-25-32-1600-5.5 50 25 32 1600 2900 52 CAK-5014 JYWQ50-40-7-1200-2.2 504071200290052CAK-5015 JYWQ50-40-15-1400-4 5040151400290070CAK-5016 JYWQ50-40-30-1600-7.5 50 40 30 1600 2900 68 CAK-5017 JYWQ65-25-16-1400-3 65 25 15 1400 2900 65 CAK-6518 JYWQ65-37-13-1400-3 65 37 13 1400 2900 62 CAK-6519 JYWQ65-25-28-1400-4 65 25 28 1400 2900 60 CAK-6520 JYWQ80-40-7-1600-2.2 80 40 7 1600 2900 54 CAK-8021 JYWQ80-29-8-1600-2.2 80 29 8 1600 2900 54 CAK-8022 JYWQ80-43-13-1600-4 80 43 13 1600 2900 63 CAK-8023 JYWQ80-50-10-1600-3 80 50 10 1600 1450 76 CAK-8024 JYWQ80-50-20-1600-5.5 8050201600290070CAK-8025 JYWQ80-40-15-1600-4 80 40 15 1600 2900 70 CAK-8026 JYWQ80-60-13-1600-4 80 60 13 1600 2900 70 CAK-8027 JYWQ80-35-25-1600-5.5 80 35 25 1600 2900 64 CAK-8028 JYWQ80-50-25-1600-7.5 80 50 25 1600 2900 70 CAK-8029 JYWQ80-50-30-1600-7.5 80 50 30 1600 2900 70 CAK-8030 JYWQ100-80-9-2000-4 100 80 9 2000 1450 62 CAK-10031 JYWQ100-110-10-2000-5.5 100 110 10 2000 1450 71 CAK-10032 JYWQ100-65-15-2000-5.5 100 65 15 2000 1450 71 CAK-10033 JYWQ100-100-15-2000-7.5 100 100 15 2000 1450 73 CAK-10034 JYWQ100-80-20-2000-7.5 100 70 20 2000 2900 71 CAK-10035 JYWQ100-70-22-2000-7.5 100 80 22 2000 2900 70 CAK-10036 JYWQ100-100-22-2000-15 100 150 22 2000 1450 61 CAK-10037 JYWQ100-80-30-2000-15 100 210 30 2000 1450 67 CAK-10038 JYWQ150-150-10-2000-7.5 150 250 10 2000 1450 75 CAK-15039 JYWQ150-210-7-2500-7.5 150 150 7 2500 1450 78 CAK-15040 JYWQ150-250-6-2500-7.5 150 200 6 2500 1450 79 CAK-15041 JYWQ150-150-15-2500-11 150 65 15 2500 1450 79 CAK-15042 JYWQ150-200-10-2500-15 150 180 10 2500 1450 73 CAK-15043 JYWQ150-65-40-3200-18.5 150 150 40 3200 1450 58 CAK-15044 JYWQ150-180-22-2600-18.5 150 110 22 2600 1450 75 CAK-15045 JYWQ150-150-26-2600-18.5 150 300 26 2600 1450 72 CAK-15046 JYWQ150-110-30-2600-18.5 150 130 30 2600 1450 72 CAK-15047 JYWQ150-300-15-2600-22 150 100 15 2600 1450 76 CAK-15048 JYWQ150-130-30-2600-22 150 300 30 2600 1450 70 CAK-15049 JYWQ150-100-40-3000-30 150 250 40 3000 1450 64 CAK-15050 JYWQ200-300-7-3000-11 200 300 7 3000 1450 75 CAK-20051 JYWQ200-250-11-3000-15 200 250 11 3000 1450 72 CAK-20052 JYWQ200-300-10-3000-15 200 300 10 3000 1450 75 CAK-20053 JYWQ200-250-15-3000-18.5 200 250 15 3000 1450 72 CAK-20054 JYWQ200-400-10-3000-22 200 400 10 3000 1450 75 CAK-20055 JYWQ200-200-20-3000-22 200 200 20 3000 1450 73 CAK-200JYWQ200-250-22-3000-30 200 250 22 3000 1450 73 CAK-200 56JYWQ250-600-7-3000-22 250 600 7 3000 1450 78 CAK-250 57JYWQ250-600-9-3000-30 250 600 9 3000 1450 78 CAK-250 58JYWQ型自动搅匀潜水排污泵（结构图）WQK/QG带切割装置潜水排污泵一、概述WQK/QG带切割装置排污泵具有排污通过能力特别强，带切割性能好，能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出，采用最先进的方法，设计成最合理的水力特性，使电泵可以全扬程运行，优良的干式电机和水泵的最佳组合,使电泵的总效率达到西德abs公司的ass带切割装置系列产品相同，电泵采用高质量的硬质合金，双端面机械密封和骨架油封组面部位,不得超过电动机高度的1/2，抽送污物温度不超过40℃。
潜水泵的安装标准和注意事项潜水泵如何做好保养潜水泵，就是指深井提水的设备。
使用时，整个机组可潜入水中工作。
现已广泛应用于生活用水、矿山抢险、工业冷却、农田浇灌、海水提升、轮船调载等领域。
下面我就潜水泵，就是指深井提水的设备。
使用时，整个机组可潜入水中工作。
现已广泛应用于生活用水、矿山抢险、工业冷却、农田浇灌、海水提升、轮船调载等领域。
下面我就来为大家介绍一下潜水泵的安装标准以及使用注意事项。
潜水泵的安装标准1、排水管路敷设时，与缆线同侧时，低于缆线300mm，严禁使用规格小于水泵出口的管路连接。
2、潜水泵必需加设网箱，网箱的大小为：宽度大于水泵直径300mm，高度不小于水泵高度的1/2，网箱使用40×4mm角铁加工框架，底部用薄钢板、侧部用20mm×20mm钢丝网制作防护网。
3、潜水泵应挺立放置，正常排水时水泵底座离泵坑底板的高度不小于200mm。
4、缆线必需吊挂整齐，附有标识牌。
5、操作按钮使用绝缘板固定在距潜水泵不超过10m的距离；若潜水泵使用80开关掌控时，距潜水泵不超过20m。
6、潜水泵必需悬挂责任牌及性能参数牌。
7、排水点必需安装照明灯，轨道巷内的排水点要同时安装警示牌，确保人员的通行安全。
8、采掘工作面的泵坑蓄水本领无法充分时应搭设平台，平台的宽度不得小于2m，高于水面200m。
9、泵窝大小：排水本领小于20立方米/每小时潜水泵，泵窝蓄水本领不小于2立方米。
排水本领20—40立方米/每小时潜水泵，泵窝蓄水本领不小于4立方米。
潜水泵使用注意事项1、忌不接地潜水泵实行保护接地是国家强制性标准的要求。
只有实行保护接地，才能确保使用时的人身安全。
假如没有保护接地，一旦外壳漏电，就造成潜水泵出水口处的水及抽水的水面带电，危及人畜安全，同时挥霍大量电能。
若将潜水泵的金属外壳与符合国家标准的接地体（接地电阻不大于4Ω）接地连接，当潜水泵外壳漏电时，电流经潜水泵金属外壳、保护接地线、接地体、大地、变压器的工作接地线和电源形成一个闭合回路，当漏电流过大时，特别是火线碰壳时，就能使潜水泵的保护装置动作（熔断器熔断或空气开关跳闸），切断漏电潜水泵的电源。
08S305《小型潜水排污泵选用及安装》国家建筑标准设计图集适用于建筑物底层或地下室及室外污水池、集水坑的污、废水提升排放，被提升的污、废水温度不超过40℃，PH值为6～9，当用于工业污（废）水提升排放时，如果污（废）水水质对潜水排污泵、管材、附件及污水池（集水坑）有腐蚀作用，应由设计人员根据污（废）水水质情况采取相应措施，本图集如用于湿陷性黄土区、永久性冻土区、抗震设防烈度为九度的地震区或其他特殊地区时，应根据有关现行规范的规定专门研究处理。
主要内容：图集重点介绍了几种潜水排污泵的性能参数、外形尺寸及室内、外安装方式。
编入本图集的潜水排污泵包括JVWQ型自动搅匀泵、Flyge C（M、N）型污水潜水泵。
硬管连接固定式安装及室内、室外污水池（集水坑）带自耦合装置固定式安装。
特点：本次入编的潜水排污泵抗缠绕能力较强、运行可靠性也有所提高。
本图集对原图集的潜水排污泵安装方式进行了调整补充，便于设计选用和施工安装。
目录总说明 JYWO系列自动搅匀潜水排污泵外形图 JYWQ系列自动搅匀潜水排污泵性能参数、外形尺寸表 Flygt C、M型潜水排污泵安装外型图 Flygt N型潜水排污泵安装外型图 Flygt系列潜水排污泵性能参数、外型尺寸表． Flygt系列潜水排污泵性能曲线潜水排污泵单泵软管连接移动式安装（钢盖板）潜水排污泵单泵软管连接移动式安装（钢筋混凝土盖板）潜水排污泵单泵软管连接移动式安装设备材料表潜水排污泵单泵软管连接移动式安装尺寸表 JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢盖板） JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢筋混凝土盖板） JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装设备材料表 JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢盖板） JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢筋混凝土盖板） JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装设备材料表……《小型潜水排污泵选用及安装》样张示范：By-标准图集科博士网上书店。
08s305小型潜水排污泵选用及安装邢台市市有着得天独厚的风能资源，多个县区适宜进行大型风电场的开发建设，同时，又地处京津唐地区的电力负荷中心，电网架构较好，因此，邢台市市将大力开发风力资源作为了推进全市经济发展、增强县域经济实力、带领当地群众脱贫致富的重要举措。
经过近年来一系列的超前运作，邢台市的努力已初见成效，风电项目处处开花。
除了百万千瓦级风电示范基地项目外，截至目前，张北长城风电场、满井风电场一期和尚义满井风电场一期等8.9万千瓦的项目已经并网发电，沽源狼尾巴山风电场一期工程3万千瓦、万全玉龙风电场3.6万千瓦等总装机容量为24.35万千瓦的几个项目也正在建设（其中部分项目的子工程已经完工，部分机组已经并网发电），尚义石人风电场4.95万千瓦项目则即将开工，预计到今年年底风电装机容量可达到22万千瓦左右。
这些项目一旦建成并网发电，对当地经济的拉动力是惊人的。
同时，还有24家国内外具有实力的企业正在邢台市10个县区开展风电项目的前期工作，欲开发风电。
到2010年，预计邢台市风电装机总容量将达到200万千瓦，将成为名副其实的国JYWQ型自动搅匀潜水排污泵一、适用范围：JPWQ系列自动搅匀潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
二、使用条件：1、搅匀潜水排污泵系列产品在额定电压为380V，电源频率为50Hz时适用2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;3、海拔高度不超过1000米；4、输送介质年粘度不超1000CP；5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;注意：在选型或安装使用前务必使泵实际使用条件符合以上条款，确保产品的正确使用！三、产品特点：1、采用双叶片叶轮结构，大大提高了污物的通过能力2、机械密封采用新型磨檫副，并长期处入油室内运行；3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，方便用户更换；4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；6、能够在设计范围内使用，而保证电机不会过载；四、产品意义：JYWQ型自动搅匀潜水排污泵（曲线图谱）JYWQ型自动搅匀潜水排污泵（性能参数）序号型号排出口径(mm)额定流量(m3/h)额定扬程(mm)搅拌直径(mm)转速(r/min)效率(%)自动耦合器1 JYWQ50-12-15-1200-1.5 50 12 15 1200 2900 48 CAK-502 JYWQ50-20-7-1200-1.1 50 20 7 1200 2900 62 CAK-503 JYWQ50-10-10-1200-1.1 50 10 10 1200 2900 56 CAK-504 JYWQ50-10-15-1200-1.5 5010151200290056CAK-505 JYWQ50-15-10-1200-1.5 5015101200290056CAK-506 JYWQ50-15-15-1200-2.2 50 15 15 1200 2900 51 CAK-507 JYWQ50-25-10-1200-2.2 50 25 10 1200 2900 65 CAK-508 JYWQ50-15-20-1200-2.2 50 15 20 1200 2900 56 CAK-509 JYWQ50-20-15-1200-2.2 50 20 15 1200 2900 56 CAK-5010 JYWQ50-42-9-1200-3 50 42 9 1200 2900 56 CAK-5011 JYWQ50-17-25-1200-3 50 17 25 1200 2900 56 CAK-5012 JYWQ50-25-22-1200-4 50 25 22 1200 2900 62 CAK-5013 JYWQ50-25-32-1600-5.5 50 25 32 1600 2900 52 CAK-5014 JYWQ50-40-7-1200-2.2 504071200290052CAK-5015 JYWQ50-40-15-1400-4 5040151400290070CAK-5016 JYWQ50-40-30-1600-7.5 50 40 30 1600 2900 68 CAK-5017 JYWQ65-25-16-1400-3 65 25 15 1400 2900 65 CAK-6518 JYWQ65-37-13-1400-3 65 37 13 1400 2900 62 CAK-6519 JYWQ65-25-28-1400-4 65 25 28 1400 2900 60 CAK-6520 JYWQ80-40-7-1600-2.2 80 40 7 1600 2900 54 CAK-8021 JYWQ80-29-8-1600-2.2 80 29 8 1600 2900 54 CAK-8022 JYWQ80-43-13-1600-4 80 43 13 1600 2900 63 CAK-8023 JYWQ80-50-10-1600-3 80 50 10 1600 1450 76 CAK-8024 JYWQ80-50-20-1600-5.5 8050201600290070CAK-8025 JYWQ80-40-15-1600-4 80 40 15 1600 2900 70 CAK-8026 JYWQ80-60-13-1600-4 80 60 13 1600 2900 70 CAK-8027 JYWQ80-35-25-1600-5.5 80 35 25 1600 2900 64 CAK-8028 JYWQ80-50-25-1600-7.5 80 50 25 1600 2900 70 CAK-8029 JYWQ80-50-30-1600-7.5 80 50 30 1600 2900 70 CAK-8030 JYWQ100-80-9-2000-4 100 80 9 2000 1450 62 CAK-10031 JYWQ100-110-10-2000-5.5 100 110 10 2000 1450 71 CAK-10032 JYWQ100-65-15-2000-5.5 100 65 15 2000 1450 71 CAK-10033 JYWQ100-100-15-2000-7.5 100 100 15 2000 1450 73 CAK-10034 JYWQ100-80-20-2000-7.5 100 70 20 2000 2900 71 CAK-10035 JYWQ100-70-22-2000-7.5 100 80 22 2000 2900 70 CAK-10036 JYWQ100-100-22-2000-15 100 150 22 2000 1450 61 CAK-10037 JYWQ100-80-30-2000-15 100 210 30 2000 1450 67 CAK-10038 JYWQ150-150-10-2000-7.5 150 250 10 2000 1450 75 CAK-15039 JYWQ150-210-7-2500-7.5 150 150 7 2500 1450 78 CAK-15040 JYWQ150-250-6-2500-7.5 150 200 6 2500 1450 79 CAK-15041 JYWQ150-150-15-2500-11 150 65 15 2500 1450 79 CAK-15042 JYWQ150-200-10-2500-15 150 180 10 2500 1450 73 CAK-15043 JYWQ150-65-40-3200-18.5 150 150 40 3200 1450 58 CAK-15044 JYWQ150-180-22-2600-18.5 150 110 22 2600 1450 75 CAK-15045 JYWQ150-150-26-2600-18.5 150 300 26 2600 1450 72 CAK-15046 JYWQ150-110-30-2600-18.5 150 130 30 2600 1450 72 CAK-15047 JYWQ150-300-15-2600-22 150 100 15 2600 1450 76 CAK-15048 JYWQ150-130-30-2600-22 150 300 30 2600 1450 70 CAK-15049 JYWQ150-100-40-3000-30 150 250 40 3000 1450 64 CAK-15050 JYWQ200-300-7-3000-11 200 300 7 3000 1450 75 CAK-20051 JYWQ200-250-11-3000-15 200 250 11 3000 1450 72 CAK-20052 JYWQ200-300-10-3000-15 200 300 10 3000 1450 75 CAK-20053 JYWQ200-250-15-3000-18.5 200 250 15 3000 1450 72 CAK-20054 JYWQ200-400-10-3000-22 200 400 10 3000 1450 75 CAK-20055 JYWQ200-200-20-3000-22 200 200 20 3000 1450 73 CAK-200JYWQ200-250-22-3000-30 200 250 22 3000 1450 73 CAK-200 56JYWQ250-600-7-3000-22 250 600 7 3000 1450 78 CAK-250 57JYWQ250-600-9-3000-30 250 600 9 3000 1450 78 CAK-250 58JYWQ型自动搅匀潜水排污泵（结构图）WQK/QG带切割装置潜水排污泵一、概述WQK/QG带切割装置排污泵具有排污通过能力特别强，带切割性能好，能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出，采用最先进的方法，设计成最合理的水力特性，使电泵可以全扬程运行，优良的干式电机和水泵的最佳组合,使电泵的总效率达到西德abs公司的ass带切割装置系列产品相同，电泵采用高质量的硬质合金，双端面机械密封和骨架油封组面部位,不得超过电动机高度的1/2，抽送污物温度不超过40℃。
【知识点】潜水排污泵安装指南及维护保养常识环保查的这么严，今天就给大家讲一讲潜水排污泵安装指南及维护保养常识。
什么是潜水排污泵？潜污泵是潜水式的污水泵，能将污水中长纤维、袋、带、草、布条等物质撕裂、切断，然后顺利排放，特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。
有两种类型：AS、AV型潜水式排污泵。
潜水排污安装指南1、潜水排污泵包含泵头及潜水电机，安装潜水排污泵通常的做法是：先进行水泵基础施工，待水泵机组基础验收合格后，进行泵体及出水管、附件的安装。
2、潜水排污泵通常设置在集水井(坑)内，安装方法分成固定式安装与移动式安装两种形式。
移动式安装比较简单，常用于小型水泵的安装，出水管通常采用软管。
固定式安装较为复杂，该种安装方式通常用于带有自动耦合装置的较大型潜水泵。
其安装顺序是：浇注混凝土基础、导杆及泵座的安装、泵体的安装、出水管及附件的安装。
3、机组基础通常采用混泥土浇注，采用一次浇注法施工。
为保证基础承受较大的荷载，通常将基层做成上小下大的棱台形状，或与集水井(坑)地板浇成一体，基层顶面应水平，并预埋地脚螺栓。
4、导杆及排污泵座的安装：吊起泵体，缓慢下降至机组基础上，泵座上的螺栓孔正对基础上预埋的地脚螺栓，泵座用水平尺找平后，拧紧地脚螺栓。
导杆的底部与泵座采用螺纹、螺栓或插入式并联接，顶部与支撑架相连接，支撑架与导杆通常用碳钢管、不锈钢或镀锌钢管制成。
5、泵体的安装：吊起泵体，将耦合装置(耦合装置、潜水泵及电机通常制成整套设备)放置到导杆内，使泵体沿着导杆缓慢下降，直到耦合装置与泵座上的出水弯管相连接，水泵出水管与出水弯管进口中心线重合。
6、出水管及附件的安装：水泵出水管与出水弯管采用法兰连接，出水管上的其他附件包括闸阀、膨胀节及逆止阀等采用法兰联接。
7、泵体进行检修时，人不必进入集水井(坑)内，可采用人工或机械的办法将泵体从集水井(坑)中用与泵体相连接的铁链提出。
根据泵体重量的大小及实际需求，提升支架可制成永久性支架或临时性支架两种。
潜水排污泵的安装指南1、潜水排污泵由泵头和潜水电机构成。
组装潜水排污泵的较常用的方式是先修建泵根基并在泵组根基验证后泵、出口处管和零配件2、潜水排污泵通常组装在井（井）内，组装方法有加固组装和挪动组装两类。
挪动组装相对来说方便。
二者通常使用于小型泵配置。
以及供水管道通常是柔性管。
加固组装较为复杂。
而这类组装方法通常使用于含有全自动耦合配置的大中型潜污泵。
组装全过程是喷撒水泥混凝土根基组装导杆和泵座。
组装泵并组装排水管道和零配件3.水泥混凝土通常被灌入模块的根基中，构造是一步浇制的。
把货物放到路基上根基通常为顶小底大的方柱，或浇制在排水库（坑）底盘上，顶底相对高度bi须水平，并提前组装螺栓。
4、排污泵导杆和基座的组装：将泵体抬起，缓缓的降低到机器设备底端泵座上的螺栓孔朝向内嵌路基的螺栓。
泵座调平后水平拧紧底盘地脚螺丝导杆下方与泵座采取螺钉、螺栓、插接式衔接。
上方衔接于固定支架。
固定支架和导杆通常为碳钢、不锈钢或镀锌钢管。
5、组装泵体：吊装泵体。
加固衔接机器设备。
（联轴器、潜污泵、电动机通常是整套的）在导杆上逐渐沿导杆挪动泵。
随后降低衔接配置与泵座出口处弯头衔接，泵出口处管与出口处出口处弯头中xin线相交。
6、出水管及零配件的组装：水泵的给水管和出水弯头均装有法兰。
和其他供应管件，如闸阀、膨胀节和法兰止回阀。
7、维修泵时无需进入坑内，钢链可以手动式或机械连接到泵上，将泵从坑中吊起来。
支架可以是yongjiu性的，也可以是临时的。
这关键在于泵的总重和您的具体需要。
液压升降机装有手动式电葫芦或电动卷扬机，使用于衔接起重钢链。
08s305小型潜水排污泵选用及安装邢台市市有着得天独厚的风能资源，多个县区适宜进行大型风电场的开发建设，同时，又地处京津唐地区的电力负荷中心，电网架构较好，因此，邢台市市将大力开发风力资源作为了推进全市经济发展、增强县域经济实力、带领当地群众脱贫致富的重要举措。
经过近年来一系列的超前运作，邢台市的努力已初见成效，风电项目处处开花。
除了百万千瓦级风电示范基地项目外，截至目前，张北长城风电场、满井风电场一期和尚义满井风电场一期等8.9万千瓦的项目已经并网发电，沽源狼尾巴山风电场一期工程3万千瓦、万全玉龙风电场3.6万千瓦等总装机容量为24.35万千瓦的几个项目也正在建设（其中部分项目的子工程已经完工，部分机组已经并网发电），尚义石人风电场4.95万千瓦项目则即将开工，预计到今年年底风电装机容量可达到22万千瓦左右。
这些项目一旦建成并网发电，对当地经济的拉动力是惊人的。
同时，还有24家国内外具有实力的企业正在邢台市10个县区开展风电项目的前期工作，欲开发风电。
到2010年，预计邢台市风电装机总容量将达到200万千瓦，将成为名副其实的国JYWQ型自动搅匀潜水排污泵一、适用范围：JPWQ系列自动搅匀潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
二、使用条件：1、搅匀潜水排污泵系列产品在额定电压为380V，电源频率为50Hz时适用2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;3、海拔高度不超过1000米；4、输送介质年粘度不超1000CP；5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;注意：在选型或安装使用前务必使泵实际使用条件符合以上条款，确保产品的正确使用！三、产品特点：1、采用双叶片叶轮结构，大大提高了污物的通过能力2、机械密封采用新型磨檫副，并长期处入油室内运行；3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，方便用户更换；4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；6、能够在设计范围内使用，而保证电机不会过载；四、产品意义：JYWQ型自动搅匀潜水排污泵（曲线图谱）JYWQ型自动搅匀潜水排污泵（性能参数）序号型号排出口径(mm)额定流量(m3/h)额定扬程(mm)搅拌直径(mm)转速(r/min)效率(%)自动耦合器1 JYWQ50-12-15-1200-1.5 50 12 15 1200 2900 48 CAK-502 JYWQ50-20-7-1200-1.1 50 20 7 1200 2900 62 CAK-503 JYWQ50-10-10-1200-1.1 50 10 10 1200 2900 56 CAK-504 JYWQ50-10-15-1200-1.5 5010151200290056CAK-505 JYWQ50-15-10-1200-1.5 5015101200290056CAK-506 JYWQ50-15-15-1200-2.2 50 15 15 1200 2900 51 CAK-507 JYWQ50-25-10-1200-2.2 50 25 10 1200 2900 65 CAK-508 JYWQ50-15-20-1200-2.2 50 15 20 1200 2900 56 CAK-509 JYWQ50-20-15-1200-2.2 50 20 15 1200 2900 56 CAK-5010 JYWQ50-42-9-1200-3 50 42 9 1200 2900 56 CAK-5011 JYWQ50-17-25-1200-3 50 17 25 1200 2900 56 CAK-5012 JYWQ50-25-22-1200-4 50 25 22 1200 2900 62 CAK-5013 JYWQ50-25-32-1600-5.5 50 25 32 1600 2900 52 CAK-5014 JYWQ50-40-7-1200-2.2 504071200290052CAK-5015 JYWQ50-40-15-1400-4 5040151400290070CAK-5016 JYWQ50-40-30-1600-7.5 50 40 30 1600 2900 68 CAK-5017 JYWQ65-25-16-1400-3 65 25 15 1400 2900 65 CAK-6518 JYWQ65-37-13-1400-3 65 37 13 1400 2900 62 CAK-6519 JYWQ65-25-28-1400-4 65 25 28 1400 2900 60 CAK-6520 JYWQ80-40-7-1600-2.2 80 40 7 1600 2900 54 CAK-8021 JYWQ80-29-8-1600-2.2 80 29 8 1600 2900 54 CAK-8022 JYWQ80-43-13-1600-4 80 43 13 1600 2900 63 CAK-8023 JYWQ80-50-10-1600-3 80 50 10 1600 1450 76 CAK-8024 JYWQ80-50-20-1600-5.5 8050201600290070CAK-8025 JYWQ80-40-15-1600-4 80 40 15 1600 2900 70 CAK-8026 JYWQ80-60-13-1600-4 80 60 13 1600 2900 70 CAK-8027 JYWQ80-35-25-1600-5.5 80 35 25 1600 2900 64 CAK-8028 JYWQ80-50-25-1600-7.5 80 50 25 1600 2900 70 CAK-8029 JYWQ80-50-30-1600-7.5 80 50 30 1600 2900 70 CAK-8030 JYWQ100-80-9-2000-4 100 80 9 2000 1450 62 CAK-10031 JYWQ100-110-10-2000-5.5 100 110 10 2000 1450 71 CAK-10032 JYWQ100-65-15-2000-5.5 100 65 15 2000 1450 71 CAK-10033 JYWQ100-100-15-2000-7.5 100 100 15 2000 1450 73 CAK-10034 JYWQ100-80-20-2000-7.5 100 70 20 2000 2900 71 CAK-10035 JYWQ100-70-22-2000-7.5 100 80 22 2000 2900 70 CAK-10036 JYWQ100-100-22-2000-15 100 150 22 2000 1450 61 CAK-10037 JYWQ100-80-30-2000-15 100 210 30 2000 1450 67 CAK-10038 JYWQ150-150-10-2000-7.5 150 250 10 2000 1450 75 CAK-15039 JYWQ150-210-7-2500-7.5 150 150 7 2500 1450 78 CAK-15040 JYWQ150-250-6-2500-7.5 150 200 6 2500 1450 79 CAK-15041 JYWQ150-150-15-2500-11 150 65 15 2500 1450 79 CAK-15042 JYWQ150-200-10-2500-15 150 180 10 2500 1450 73 CAK-15043 JYWQ150-65-40-3200-18.5 150 150 40 3200 1450 58 CAK-15044 JYWQ150-180-22-2600-18.5 150 110 22 2600 1450 75 CAK-15045 JYWQ150-150-26-2600-18.5 150 300 26 2600 1450 72 CAK-15046 JYWQ150-110-30-2600-18.5 150 130 30 2600 1450 72 CAK-15047 JYWQ150-300-15-2600-22 150 100 15 2600 1450 76 CAK-15048 JYWQ150-130-30-2600-22 150 300 30 2600 1450 70 CAK-15049 JYWQ150-100-40-3000-30 150 250 40 3000 1450 64 CAK-15050 JYWQ200-300-7-3000-11 200 300 7 3000 1450 75 CAK-20051 JYWQ200-250-11-3000-15 200 250 11 3000 1450 72 CAK-20052 JYWQ200-300-10-3000-15 200 300 10 3000 1450 75 CAK-20053 JYWQ200-250-15-3000-18.5 200 250 15 3000 1450 72 CAK-20054 JYWQ200-400-10-3000-22 200 400 10 3000 1450 75 CAK-20055 JYWQ200-200-20-3000-22 200 200 20 3000 1450 73 CAK-200JYWQ200-250-22-3000-30 200 250 22 3000 1450 73 CAK-200 56JYWQ250-600-7-3000-22 250 600 7 3000 1450 78 CAK-250 57JYWQ250-600-9-3000-30 250 600 9 3000 1450 78 CAK-250 58JYWQ型自动搅匀潜水排污泵（结构图）WQK/QG带切割装置潜水排污泵一、概述WQK/QG带切割装置排污泵具有排污通过能力特别强，带切割性能好，能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出，采用最先进的方法，设计成最合理的水力特性，使电泵可以全扬程运行，优良的干式电机和水泵的最佳组合,使电泵的总效率达到西德abs公司的ass带切割装置系列产品相同，电泵采用高质量的硬质合金，双端面机械密封和骨架油封组面部位,不得超过电动机高度的1/2，抽送污物温度不超过40℃。
08S305《》国家建筑标准设计图集适用于建筑物底层或地下室及室外污水池、集水坑的污、废水提升排放，被提升的污、废水温度不超过40℃，PH值为6～9，当用于工业污（废）水提升排放时，如果污（废）水水质对潜水排污泵、管材、附件及污水池（集水坑）有腐蚀作用，应由设计人员根据污（废）水水质情况采取相应措施，本图集如用于湿陷性黄土区、永久性冻土区、抗震设防烈度为九度的地震区或其他特殊地区时，应根据有关现行规范的规定专门研究处理。
主要内容：图集重点介绍了几种潜水排污泵的性能参数、外形尺寸及室内、外安装方式。
编入本图集的潜水排污泵包括JVWQ型自动搅匀泵、Flyge C（M、N）型污水潜水泵。
硬管连接固定式安装及室内、室外污水池（集水坑）带自耦合装置固定式安装。
特点：本次入编的潜水排污泵抗缠绕能力较强、运行可靠性也有所提高。
本图集对原图集的潜水排污泵安装方式进行了调整补充，便于设计选用和施工安装。
目录总说明JYWO系列自动搅匀潜水排污泵外形图JYWQ系列自动搅匀潜水排污泵性能参数、外形尺寸表Flygt C、M型潜水排污泵安装外型图Flygt N型潜水排污泵安装外型图Flygt系列潜水排污泵性能参数、外型尺寸表．Flygt系列潜水排污泵性能曲线潜水排污泵单泵软管连接移动式安装（钢盖板）潜水排污泵单泵软管连接移动式安装（钢筋混凝土盖板）潜水排污泵单泵软管连接移动式安装设备材料表潜水排污泵单泵软管连接移动式安装尺寸表JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装设备材料表JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装设备材料表……
