建筑设备自动化(楼控)基础知识PPT课件

  • 格式：ppt
  • 大小：19.24 MB
  • 文档页数：10

下载文档原格式

  / 10

合集下载

第4章 建筑设备自动化系统设计-10.ppt

第4章 建筑设备自动化系统设计-10.ppt

13:19:24
24
18.4.7 控制网络层的配置应符合下列规定：
1、 应采用总线拓扑结构，菊花环式(Daisy Chain)连接，用双绞线作 为传输介质； 2 、控制网络层可以包括并行工作的多条通信总线，每条通信总线 可以通过网络接口与管理网络层(中央管理工作站)连接，也可以通过管 理网络层服务器RS232通信接口或内置通信网卡直接与服务器连接。
13:19:24
11
4、电梯控制系统
电梯是建筑物内交通的重要枢纽。 对带有完备控制装置的电梯，将其控制装置与楼宇自动化系
统相连接，实现相互间的数据通信，使管理中心能够随时掌 握各个电梯的工作状况，并在火灾、保安的特殊场合对电梯 的运行进行直接控制。
13:19:24
12
5、消防系统
消防系统是BA系统的重要组成部分。它实施对建筑物内消防系 统的消防栓、喷淋水、消防水泵、稳压水泵、火灾烟感、温度 探测报警器、防火排烟阀、消防电梯、消防广播、消防电话等 设施联网进行监视与自动控制；
20
18.1.4 建筑设备监控系统规模可按实时数据点数(硬件点和 软件点)区分：建筑设备监控系统规模
系统规模 小型系统 较小型系统 中型系统 较大型系统 大型系统
实时数据点数 250及以下 25l～999 1000～2999 3000～4999 5000及以上
13:19:24
21
各层应符合下列规定： 1 管理网络层应完成系统集中监控和各种系统的集成。 2 控制网络层应完成建筑设备的自动控制。 3 现场设备网络层应完成末端设备控制和现场仪表设备的信息采集 和处理。 18.3 管理网络层（中央管理工作站） 18.3.1 管理网络层应具有下列功能： 1 监控系统的运行参数； 2 检测可控的子系统对控制命令的响应情况； 3 显示和记录各种测量数据、运行状态、故障报警等信息； 4 数据报表和打印。

建筑设备自动化课件12章

建筑设备自动化课件12章
• 2.智能住宅小区
建筑设备自动化课件12章
1.1.2 智能建筑的定义
• 以建筑为平台， 兼备建筑设备、 办公 自动化及通信网络系统， 集结构、系 统、服务、管理及它们之间的最优化 组合， 向人们提供一个安全、高效、 舒适、便利的建筑环境。
建筑设备自动化课件12章
智能建筑与建筑智能化系统 的关系
制系统) 电力、照明、空调、给排水 • 安全防范系统SAS （Security Automation
System） • 消防报警系统FAS （Fire Automation
System）
建筑设备自动化课件12章
2.办公自动化系统 OAS(Office Automation
System)
• 主要由办公作业设备与电子商务、管理信 息系统 MIS、决策支持系统DSS等部分组 成。
• 室内空气污染：由于室内有污染源或 通风不好导致有害物质增加并引起人 的不适症状
• 室内空气污染特征：累积性、长期性、 多样性
建筑设备自动化课件12章
室内空气质量处理
• 室内空气环境主要参数：温度、湿度、 气流速度、清洁度
• 影响室内空气质量的环节：新风量、 送风效率、湿度控制、微生物污染、 空气过滤效率
• 改善室内空气污染的净化技术：过滤、 静电、吸附、催化、等离子体、负离 子、增湿
建筑设备自动化课件12章
3、建筑光环境
• 光是人居环境的要素之一 • 建筑光环境：建筑采光设计、建筑照明，
建筑照明改善了建筑功能效益和环境质量， 提高视觉效果 • 建筑光环境的作用：能提高工作效率、保 障工作质量、保证人身健康、还有消防安 全功能 • 建筑光环境的形成：建筑照明设计、建筑 照明控制
• 未来十年从智能建筑本身密切相关的技术 发展可以概括为以下三方面：

建筑设备自动化技术基础52页PPT

建筑设备自动化技术基础52页PPT
建筑设备自动化技术基础
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你ห้องสมุดไป่ตู้要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！

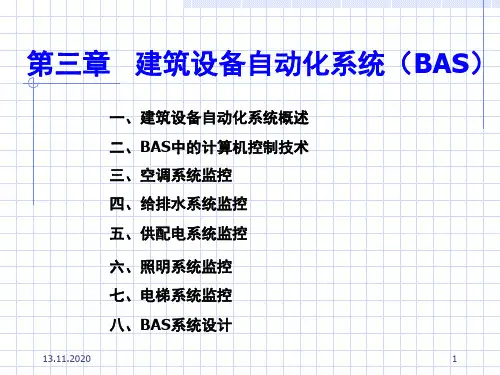

第三章-建筑设备自动化系统PPT课件

第三章-建筑设备自动化系统PPT课件

13.11.2020
4
3）根据外界条件、环境因素、负载变化情况自动调节各种 设备始终运行于最佳状态。如空调设备根据环境温度、人员 多少实时调节，即节约能源又调节到最佳状态。 4）检测并及时处理各种意外、突发事件（如停电和有毒气 体泄露）可按照预先编写好的程序迅速处理，避免事态扩大。 5）实现对大楼内各种机电设备的统一管理、协调控制。如 火灾发生时。
13.11.2020
5
6）能源管理 实现水、电、气的自动计量和收费。实现能 源自动化管理。自动检测、控制设备用电量，如下班后或节 假日室内无人，自动关闭空调、照明等。
7）设备管理 设备档案－设备配置及参数、设备运行报表和 设备维修记录等管理。
13.11.2020
6
3.1.2 BAS 的监控范围 ⒈ 基本组成
系统主要包括：中央控制站、分布式现场控制器、通信 网络和现场仪表。通信网络包括网络控制器、连接设备、调 制解调器、通信线路等。现场仪表包括传感器、变送器、执 行机构、调节阀、接触器等。
13.11.2020
11
3.2 BAS中的计算机控制技术
计算机控制系统是计算机技术与自动控制技术的结合， 是构成智能建筑自动控制的关键技术。计算机强大的计算能 力、逻辑判断能力和大容量存储信息的能力使计算机控制能 解决常规控制技术解决不了的难题，达到常规控制技术达不 到的优异性能指标。
⒉ 含义
⑴ 包括建筑设备运行监控、消防及安全防范在内的全 方位的建筑设备自动化系统。又称广义BAS。
⑵ 仅指建筑设备运行监控的建筑设备自动化系统。又 称狭义BAS。
13.11.2020
3
3.1 BAS系统概述
3.1.1 BAS系统的功能
1）自动监视并控制各种机电设备的启、停，显示或打印当 前运转状态。 2）自动检测、显示、打印各种设备的运行参数及其变化趋 势或历史数据。建筑设备主要监控的参数有：风量、水量、 压力、温度、湿度、气体浓度等，所用的传感器包括：温度、 湿度传感器、压力、流量传感器，执行器有电动执行器、气 动执行器、风阀、水阀等。

建筑设备自动化管理系统介绍.ppt

建筑设备自动化管理系统介绍.ppt

积极健康
地址：河北省石家庄市新石北路368号金石工业园1#楼422
电话：0311-83815825
传真：0311-83815827
建筑设备自动化管理系统
4、送排风系统 监控送风机组、排风机组的各种运行参数； 监测被控区域的空气质量； 5、照明系统 监控被控照明回路的相关参数； 6、电梯及自动扶梯系统 监测电梯、自动扶梯的运行状况； 7、变配电系统 监测配电系统中被控设备的相关参数；
地址：河北省石家庄市新石北路368号金石工业园1#楼422
电话：0311-83815825
传真：0311-83815827
建筑设备自动化管理系统
二、系统组成
协作竞争
积极健康
风机盘管系统
冷热源系统
空调/新风系统
变配电系统
工作站
给排水系统
电梯系统
照明系统
送排风系统
地址：河北省石家庄市新石北路368号金石工业园1#楼422
协作竞争
积极健康
智能照明系统
协作竞争
积极健康
地址：河北省石家庄市新石北路368号金石工业园1#楼422
电话：0311-83815825
传真：0311-83815827
多功能计量系统
协作竞争
积极健康
一、系统概述
多功能计量系统是采集远程工业用表和民用表的数据，并将采集到的 数据传输到相关管理部门，实现抄表自动化。在整个过程中无需人工 参与，方便了用户又提高了效率。
抄读，自动保存抄读的历史数据。 对抄收到的数据进行统计、计费、双地址储存，并形成详细的
用电档案。 可进行现场或远程用电校对。 快速对现场数据进行查询。 分时段抄表，实现分时计费。

《建筑设备监控系统》PPT课件

《建筑设备监控系统》PPT课件
• 大型系统宜采用由管理、控制、现场设备三个网络层构成 的三层网络结构，其网络结构应符合图8.2.1的规定。
• 中型系统宜采用两层或三层的网络结构，其中两层网络结 构宜由管理层和现场设备层构成。
建筑精选课件
16
图8.2.1 建筑设备监控系统三层网络系统结构
管理网络层（中央管理工作站）
以太网
（（客操操户作作端站站））
建筑精选课件
9
第8章 建筑设备监控系统
• 8.1 一般规定 • 8.2 建筑设备监控系统及构成 • 8.3 建筑设备监控系统的设计 • 8.4 制冷系统的监控 • 8.5 热交换系统的监控 • 8.6 新风机组的监控 • 8.7 定风量空调机组的监控 • 8.8 变风量空调机组的监控
建筑精选课件
10
建筑电气与智能化工程设计
建筑精选课件
1
二、授课内容
• 第1章 建筑电气与智能化工程设计概述 • 第2章 供配电系统 • 第3章 电气照明 • 第4章 民用建筑物防雷 • 第5章 接地及安全 • 第6章 火灾自动报警与联动控制系统 • 第7章 综合布线系统 • 第8章 建筑设备监控系统
建筑精选课件
2
• ⑶选择的第三方子系统或产品应具备开放性和互操作性；
建筑精选课件
13
8.1 一般规定
• ⑷应从硬件和软件两方面充分确定系统的可集成性； • ⑸应采取必要的防范措施，确保系统和信息的安全性； • ⑹应根据建筑的功能、重要性等确定采取冗余、容错等技
术。 3.建筑设备监控系统，应具备系统自诊断和故障报警功能
（7）确定系统的网络结构，画出系统网络图。
• 应表示出全部控制系统的配置框图，表明每台控制器的位 号以及相互之间的联系、相互位置和网络拓扑结构，连接 数量是否超出规定。

建筑设备自动化(楼控)基础知识PPT课件

建筑设备自动化(楼控)基础知识PPT课件

● 水冷式、风冷式
低温低压 气液共存
Schneider Electric - Buildings Business– May 11th, 2010
冷却水 循环
冷凝器 制冷剂
循环 蒸发器
冷冻水 循环
高温高压 气态
压 缩 机
低温低压 气态
16
热交换器工作原理
热交换器：
把热量从热流体传递给冷流体的热力设备。
● 温度(TI)
● 湿度
● 风量
● 流量 ● 二氧化碳浓度 ● 阀门开度反馈
BI Points
直接数字控制器
微处理器
● ……
AI Points
输出信号至执行器
常用信号： 0～10V，4～20mA， 0～5V，阻值信号
存储在内存中的程序
Schneider Electric - Buildings Business– May 11th, 2010
直接数字控制器
BI Points AI Points
微处理器
输出信号至执行器
存储在内存中的程序
Schneider Electric - Buildings Business– May 11th, 2010
32
DDC基础知识
BI点为两态输入点，通常表示：
● 设备的运行状态
● 设备的故障报警
● 手自动状态
5
HVAC基础知识
根据ASHARE，空调的概念： 空调就是同时控制温度、湿度、洁净度和气流分布以满足空 间环境要求的空气处理过程。
Schneider Electric - Buildings Business– May 11th, 2010
6
HVAC基础知识

《建筑设备自动化》智能建筑概论 ppt课件

《建筑设备自动化》智能建筑概论 ppt课件

ppt课件
20
（2）电缆电视系统（CATV：Cable Television） CATV 也是智能建筑的基本系统之一。与传统 CATV 不同的是，智能建筑 CATV 要求电视图像信号的双向传输，并为采用 HFC（光纤同轴电缆混合接入 网）打下基础。 （3）视频会议系统 视频会议系统是利用图像压缩编码和处理技术、电视技术、计算机网络通 信技术和相关设备、线路，实现远程点对点或多点之间图像、语音、数据信号 的实时交互式通信。可大大节省时 间、提高会议的效率、降低会议成本。
ppt课件
7
③安全、舒适和便捷的环境———智能建筑首先确保人、财、物的高度 安全以及具有对灾害和突发事件的快速反应能力。智能建筑提供室内适宜的温 度、湿度和新风以及多媒体音像系统、装饰照明，公共环境背景音乐等，大大 提高人们的工作、学习和生活质量。智能建筑通过建筑内外四通八达的电话、 电视、计算机局域网、因特网等现代通信手段和各种基于网络的业务办公自动 化系统，为人们提供一个高效便捷的工作、学习和生活环境。
ppt课件
11
②客户机 /服务器技术。客户机 /服务器（C/S：Client/Server）技术是 一种优化的网络计算模式。它将一个计算机应用分解为两个部分，交由网络上 不同的计算机来分别执行。把复杂的计算任务留给后端的服务器（高性能计算 机）处理，而把一些频繁与用户打交道的简单任务交给前端客户机（PC 机）来 处理，客户机与服务器之间是一种请求 /响应的关系。 ③浏览器 /服务器（B/S：Browser/Server）技术是在 C/S技术的基础上， 将客户机上的应用程序简化为统一的浏览器软件，使得应用系统的开发和维护 集中在服务器端，大大缩短了应用软件的开发周期和降低了成本。Internet和 Intranet就是采用的 B/S技术。

建筑设备自动化课程设计 ppt课件

建筑设备自动化课程设计 ppt课件

ppt课件
23
ppt课件
24
项目数据库 Envision BACtalk2.0 只能存放一个项目数 据库，项目数据库位于C:\Program Files\Alerton\BACtalk\Generic\Generic 文件夹中。
①
ppt课件
25
设计图形界面 Envision for BACtalk2.0是楼宇自控操作 系统，允许用户在操作系统中进行界面设 计，学习使用界面设计工具，完成项目的 各个系统界面、设备界面，与DDC监控点 绑定。
采暖通风与空气调节设计规范（GBJ19－87） 民用建筑电气设计规范（JGJ/TI-92） 建筑设计防火规范（GBT16－87） 安全防范工程程序和要求（GA/T15－94） 智能建筑设计标准（国标 GB/T 50314-2000）等

根据用户提出的使用功能、管理要求及工程投资，来决定BAS 由多少子系统构成、各子系统的设计标准如何、设备配置如何。
ppt课件
10
画出大楼BAS系统网络图 配合电气专业完成配电设备 二次回路的设计
仪表量程计算、选择
调节阀计算 确定BAS现场设备的规格尺寸 及安装方式
ppt课件
11
画出各子系统控制系统图
画出各层管线敷设平面图 开列BAS设备、材料表、 写出设计施工要点说明
ppt课件
12
各专业图纸会签
设计任务完成 施工图交底及施工配合

ppt课件
15
ppt课件
16
①
项目数据库的搭建 参考Quick Start Guide for WebCTRL, SiteBuilder user’s guide等帮助文件, 学习使用SiteBuilder软 件，根据监控内容与选择的控制设备，建立项目数 据库。

建筑设备自动化系统详细80页PPT

建筑设备自动化系统详细80页PPT

❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
建筑设备自动化系统详细
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君 何能尔 ？心远 地自偏 。 25、人生归有道，衣食固其端。
பைடு நூலகம்
谢谢你的阅读

第三章 建筑设备自动化系统ppt课件

第三章 建筑设备自动化系统ppt课件

系统主要包括：中央控制站、分布式现场控制器、通信 网络和现场仪表。通信网络包括网络控制器、连接设备、调 制解调器、通信线路等。现场仪表包括传感器、变送器、执 行机构、调节阀、接触器等。
08.04.2020
11
3.2 BAS中的计算机控制技术
计算机控制系统是计算机技术与自动控制技术的结合， 是构成智能建筑自动控制的关键技术。计算机强大的计算能 力、逻辑判断能力和大容量存储信息的能力使计算机控制能 解决常规控制技术解决不了的难题，达到常规控制技术达不 到的优异性能指标。
⒉ 含义
⑴ 包括建筑设备运行监控、消防及安全防范在内的全 方位的建筑设备自动化系统。又称广义BAS。
⑵ 仅指建筑设备运行监控的建筑设备自动化系统。又 称狭义BAS。
08.04.2020
3
3.1 BAS系统概述
3.1.1 BAS系统的功能
1）自动监视并控制各种机电设备的启、停，显示或打印当 前运转状态。 2）自动检测、显示、打印各种设备的运行参数及其变化趋 势或历史数据。建筑设备主要监控的参数有：风量、水量、 压力、温度、湿度、气体浓度等，所用的传感器包括：温度、 湿度传感器、压力、流量传感器，执行器有电动执行器、气 动执行器、风阀、水阀等。
暖通空调设施、供配电设施等。
⑵ 电信类 通信设施(有/无线电话、电视)、计算机、网络设 施等。 特点：各成体系、功能单一、技术成熟、种类繁 多、应用广泛。
08.04.2020
2
BAS定义 ⒈ 建筑设备自动化系统的定义
简单地讲，是指将分散在建筑物内不同位置的各种设备、 设施以分散控制、集中监视、集中管理为目的，构成一个由 计算机控制的综合系统。
08.04.2020
15
3.2.2 计算机控制系统的组成

建筑设备自动化课件(第一章第二章)

建筑设备自动化课件(第一章第二章)

特点
4计算机控制系统（20世纪70年代）
特点： a.计算机控制器通过编程完成各项工作，而非直
接通过模拟量电子电路 b.数字通信技术使建筑自动化进入了新的阶段
目前面临的新课题： 如何更有效地利用新技术，使建筑更舒适和高效？
1.5 本书的主要内容与学习方法
特点： 从实际工程问题实例出发引入建筑设备自动化
s c s t s ( s ) c h t h ( 0 ) U s ( t ( s ) t s ( s ) )
s c h t h ( s ) c s t s ( 0 ) Q U h w ( t ( s ) t h ( s ) )

举例
c控制器

计算机控制器，涉及软件（图2-8）
d执行器

定义

作用 手脚

举例
开关 各类阀门
2.2通断控制下恒温水箱的调节特性
1 恒温水箱通断控制中通断控制器的调节特性
（1）通断控制的一般控制结果（图2-9）

目标值与设定值的关系

回差

执行器动作频率

（2）影响控制结果的4大因素

被调节对象水箱的热特性

作为传感器的温度计感知水温变化的特性

性
作为执行器的电加热器的加热容量和动态特

作为控制参数大系统回差的取值
（3）通断控制系统特性研究
目的：调节特性与影响因素之间的关系
方法： 数学分析模型
a 模型建立

前提假设（3个）


定义各个参数
C（J/K）、Q（W） 、U（W /K）、t0（℃）、t （℃）、τ 、 τ 0

建筑设备自动化-第一章

建筑设备自动化-第一章
2018/12/7
什么是智能建筑？

智能建筑系指利用系统集成方法，将智能型计 算机技术、通信技术、信息技术与建筑艺术有 机结合，通过对设备的自动监控、对信息资源 的管理和对使用者的信息服务及其与建筑的优 化组合，所获得的投资合理，适合信息社会需 要并且具有安全、高效、舒适、便利和灵活特 点的建筑物。智能建筑是社会信息化与经济国 际化的必然产物；是多学科、高新技术的巧妙 集成；也是综合经济实力的象征。
1. 含义
建 筑 设 备 自 动 化 系 统 ， 简 称 BAS ， （ Building Automation System ）是将建筑物 或建筑群内的电力、照明、空调、电梯、给排 水、防灾、保安、车库管理等设备或系统进行 集中监视、控制和管理为目的而构成的综合系 统。又称为建筑管理系统（ BMS ），是广义的 BAS。BAS是智能建筑的主要系统和重要标志。
②
③
2018/12/7
智能建筑技术是多学科的交叉和融汇， 包含的方面有：
• 建筑设备自动化系统
• 办公自动化系统 • 智能建筑通信网络系统 • 智能建筑计算机网络 • 智能建筑消防和安全防范系统 • 住宅建筑智能化
2018/12/7
2.整体功能
以最优控制为中心的过程控制自动化； 以运行状态监视为中心的维护管理自动
2018/12/7
智能建筑的定义
智能建筑是以建筑为平台，兼备通信自
动化、办公自动化、建筑设备自动化的 功能，集系统结构、服务、管理及它们 之间的最优化组合，向人们提供的一个 安全、高效、舒适、便利的建筑环境。
2018/12/7
智能建筑与传统建筑的区别

①
智能化，主要表现在：
具有感知、处理、传递所需信号或信息 的能力； 对收集的信息具有综合分析、判断和决 策的能力； 具有发出指令并提供动作响应的能力。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

●绝对湿度(Kg/Kg)
单位质量空气中所含水蒸气的质量，即湿空气中水蒸气的密度。
●相对湿度(%RH)
定量空气中的水蒸汽含量与相同温度下同量饱和空气中的水蒸气含量之间的 比值
●含湿量(W)(g/Kg)
湿空气中的水蒸气实际重量。该值通常用单位质量干空气中所含的水蒸汽质量 表示。也称为比湿。
饱和空气的相对湿度是100％。 相对湿度对人体的舒适感觉有重大影响。
2
HVAC基础知识
-
HVAC基础知识
HVAC是 Heating Ventilation and Air Conditioning 首字母的缩写，通称为供热、通风和空气调节
Schneider Electric - Buildings Business– May 11th, 2010
4
HVAC基础知识
Schneider Electric - Buildings Business– May 11th, 2010
11
HVAC基础知识
其它参数
●压力
室内、楼内维持正压
●换气
保证足够的新风量
Schneider Electric - Buildings Business– May 11th, 2010
12
Schneider Electric - Buildings Business– May 11th, 2010
● 影响干空气温度的因素： 人，计算机，灯光，窗
● 影响空气中水蒸气含量的因素： 河、湖和海洋蒸发 植物 人体出汗，呼吸
Байду номын сангаас
Schneider Electric - Buildings Business– May 11th, 2010
8
HVAC基础知识
●干球温度(DB)
使用普通温度计测量空气的温度。
●湿球温度(WB)
冷冻水 循环
冷凝器
制冷剂 循环
压 缩 机
蒸发器
强风换热
18
新风/空调机组工作原理
功能段名称 混合段 过滤段 冷却除湿段 加热段 加湿段 风机段
作用 混合新风和回风 过滤空气中的灰尘 消除空气的冷负荷和湿负荷 给空气加热,消除空气的热负荷 给空气加湿,消除空气的湿负荷 给空气增加动力
实现方法 空箱体 滤网 表冷器 电加热,热水加热,蒸汽加热 电加湿,蒸汽加湿,喷雾加湿
常用的是板式热交换器
Schneider Electric - Buildings Business– May 11th, 2010
17
热泵机组工作原理
热泵机组按热源获取来源可分为： 水源热泵，地源热泵，空气源热泵， 双源热泵（水源热泵和空气源热泵结 合） 。
节 流 减 压 阀
Schneider Electric - Buildings Business– May 11th, 2010
Schneider Electric - Buildings Business– May 11th, 2010
10
HVAC基础知识
●焓(h)
是空气中显热和潜热的总和。焓以每磅干空气中的BTU为单位(或KJ/千克)。
●焓湿图
以图形的方式表示了空气温度、湿度和焓之间的关系，可帮助设计人员和工程 师分析和设计HVAC过程。
用一个湿纱布包裹的普通温度计测量其水分蒸发稳定后的湿球(湿纱布)表面 温度。
●露点温度(DP)
空气中水分开始结露时的温度。
饱和空气的干球温度、湿球温度和露点温度是相同的。
Schneider Electric - Buildings Business– May 11th, 2010
9
HVAC基础知识
5
HVAC基础知识
根据ASHARE，空调的概念： 空调就是同时控制温度、湿度、洁净度和气流分布以满足空 间环境要求的空气处理过程。
Schneider Electric - Buildings Business– May 11th, 2010
6
HVAC基础知识
根据ASHARE，空调的概念：
空调就是同时控制温度、湿度、洁净度和气流分布以满足空 间环境要求的空气处理过程。
行业基础知识 (BMS+HVAC)
施耐德电气楼宇事业部
苏洁 Jessie Su
2020/4/27
-
主要内容
●HVAC基础知识 ●楼宇内常见HVAC设备 ●楼宇自控基础知识 ●常规楼宇的控制内容 ●节能控制
Schneider Electric - Buildings Business– May 11th, 2010
● 楼顶
冷却塔、排风机
Schneider Electric - Buildings Business– May 11th, 2010
15
冷水机组工作原理
冷水机组按压缩机形式可分为：
● 容积型
●往复式
●回转式
– 涡旋式
– 螺杆式 – 滚动转子式
常温高压 液态
● 速度型
●离心式
节 流
●轴流式
减
压
冷水机组按冷凝器冷却方式可分为：阀
● 水冷式、风冷式
低温低压 气液共存
Schneider Electric - Buildings Business– May 11th, 2010
冷却水 循环
冷凝器 制冷剂
循环 蒸发器
冷冻水 循环
高温高压 气态
压 缩 机
低温低压 气态
16
热交换器工作原理
热交换器：
把热量从热流体传递给冷流体的热力设备。
ASHRAE是 American Society of Heating，Refrigerating and Air-Conditioning Engineers, Inc 首字母的缩写：通称为美国采暖、制冷与空调工程师学会
Schneider Electric - Buildings Business– May 11th, 2010
楼宇内常见HVAC设备
-
楼宇内常见HVAC机电设备
Schneider Electric - Buildings Business– May 11th, 2010
14
楼宇内常见HVAC机电设备
● 冷冻机房
冷水机组、锅炉、热交换器、水泵，或热泵机组等
● 空调机房
新风机组、空调机组
● 室内
风机盘管、变风量末端、温控面板
温度： 对室内空气冷却或加 热
湿度： 对空气除湿或增湿
洁净度： 除去空气中的尘土， 使空气变得洁净
气流分布 循环的空气吹遍房间
各个角落
Schneider Electric - Buildings Business– May 11th, 2010
7
HVAC基础知识
湿空气的组成
湿空气 ＝（干空气＋水蒸气 ）
