钣金件检验规范

钣金件检验标准钣金件是一种常见的金属制造零件，广泛应用于汽车、电子、机械设备等领域。

钣金件的质量直接关系到产品的安全性和稳定性，因此制定和执行严格的检验标准对于确保产品质量至关重要。

一、外观检验。

1. 表面无划痕、凹凸、氧化等缺陷。

2. 涂装表面无起泡、脱落、色差等现象。

3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。

二、尺寸检验。

1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。

2. 检验孔位、孔径、孔距等尺寸是否符合要求。

3. 对折弯角度、弯曲半径等进行精确测量。

三、材质检验。

1. 使用化学分析仪对钣金件的材质进行检测，确保材质符合要求。

2. 对材质进行硬度测试，以验证其强度和耐磨性。

四、装配检验。

1. 对钣金件进行与其他零部件的装配，检验装配接口的配合度和稳定性。

2. 检验装配后的整体尺寸和外观是否符合要求。

五、功能性能检验。

1. 对于需要进行密封、防水、防尘等功能的钣金件，进行相应的功能检验。

2. 对于需要承受压力、扭矩等力学性能的钣金件，进行相应的力学性能测试。

六、环境适应性检验。

1. 对钣金件进行高温、低温、湿热等环境适应性测试，以验证其在不同环境下的稳定性和耐久性。

2. 对于需要抗腐蚀的钣金件，进行盐雾腐蚀测试。

七、特殊要求检验。

1. 根据钣金件的具体用途和特殊要求，进行相应的特殊检验。

2. 对于客户提出的特殊要求，进行定制化的检验方案。

综上所述，钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面，通过严格执行检验标准，可以有效确保钣金件的质量稳定和可靠性，满足客户的需求和期望。

在生产过程中，厂家应严格按照相应的标准进行检验，并建立完善的检验记录和档案，以便追溯和改进。

同时，不断优化和提升检验标准，也是企业持续改进和提高产品质量的重要举措。

钣金检验规范（标准文件）一、钣金外观部分1、目的及范围1.1本检验规范为了进一步提高钣金制品的质量，为外协加工提供检验根据，为外观检验提供科学、客观的方法。

对某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决。

1.2本检验规范适用于钣金件制成的产品及其相关加工组成品。

2、参照文件2.1本文件根据GB-19001-2008质量管理体系标准制定2.2本检验规范参照金属冷冲压件通用技术条件2.3本规范若与零件图/规格相抵触，则以零件图/规格为优先2.4本规范若参考文件相抵触，则以本规范为优先3、内容3.1术语部分钣金件外观术语解释：3.2 检验方法3.2.1外观缺陷的检验方法及要求:将待验品置于以下条件,作检验判定：A、目测距离: 距离产品25cmB、检验角度: 成45度目视检测。

C、检验光源: 正常日光灯，室内无日光时用40W日光灯或60W普通灯泡的照度为标准。

D、观察时间：<10秒（每个可见平面需要3秒）。

E、检查半成品、成品之前应核对相关检验资料。

3.2.2 外观尺寸及尺寸的配合的检验方法使用普通长度测量仪或各种量规进行测量。

3.3 不合格类别划分：根据本行业客户的具体实际要求，金属钣金件制品的外观不合格类别有亮度差、边缘不良、变形、污渍(不清洁)、麻点、压痕、粗砂、磨花等。

结合以上不合格类别的客户要求等级，可将钣金件制品共分6级和特殊级，以作轻重不良的区分(见表1)。

3.4 检验项目及标准3.4.1冲压件判定标准(表2)标题：产品外观检验标准版本: A页次: 3 of 3N=数量，L=长度，W=宽度，D=直径，A=区域，J=距离，H=深度，S=面积1 批鋒在五金件周围多出的五金料废边1.影响外观为轻缺陷.目测 L 为長 H為寬L ≤0.1mm.H≤0.1mm2.影响功能或装配为重缺陷.2 五金件手印以反光面检查为条件不允許超过标准为得不良.目测3 帖紙粘性与实物粘贴实验以测试结果已定1.脱落为严重不良2.与样品相差为轻缺陷目测披LH3.4.2 成型钣金件的检验项目及标准(表3)3.4.3 检验时注意事项：1.本规范如与客户要求不同时,原则上以客户之检验标准,如客户提供之检验规范或备注在客户注意事项内。

钣金件查验规范包装质量要求1、目的明确来料的包装要去，保证外包装能有效防备产品，防止在运输、搬运等过程造成损害，同时保证来料产品易于辨别和追忆。

2、范围合用于全部钣金件的来料，供给商保证产品完满地抵达指定地址。

3、查验条件正常照度或（ 800LUX）目视。

4、查验内容4.1 包装箱上应记录正确完好信息：4.1.1 采买单号（如需要）4.1.2 料号（如需要）4.1.3 产品名称4.1.4 批号（如需要）4.1.5 每箱数目4.16 日期4.1.7 品管查验状态4.2 装箱单一定附在每次出货上，应包含以下信息4.2.1 客户名称（如需要）4.2.2 订货总数4.2.3 总箱数4.2.4 采买订单号4.2.5 料号4.3 包装4.3.1 全部物料均一定包装，免得在运输过程受到破坏，包含使用相应得积案镇垫料、间隔物、填补物等。

一定关闭包装箱而且一定将箱顶盒箱底封好胶带。

4.3.2 外包装必拥有足够的抗外力强度以便能保护内部包装物。

装箱齿轮应切合规格（以防止运输过程中摇动或破坏。

4.3.3 零数箱一定有明确的表记。

4.3.4 包装方向正确，包装盘，箱洁净齐整，无损坏：标签填写完好，正确，内外标签数目一致。

电镀质量要求1、目的明确来料电镀质量要求，保证电镀产品知足客户需要。

2、范围合用于全部钣金件的来料（电镀锌产品），供给商保证产品完满地抵达指定地址。

3、查验条件天然散射光或无反射光的白光下用目视检查。

4、查验内容查验项目查验标准查验方法缺点分类备注/参照资料CR MA MI外观 30cm 目视无以下的缺点：（正常镀层结晶平均、仔细、钝化膜完好呈光彩彩色） 1、镀层粗拙2、镀层昏暗3、镀层起泡4、镀层零落或有严重条纹5、钝化膜松散和严重钝化液迹6、局部无镀层目视√参照文件： 5.1厚度 / 克重（质量）按xxg/m2 计算 -√供给商供给报告参照文件：5.2，5.4附着力 1、镀层后任何方向能曲折 180 度且曲折的外径没有任何金属零落4.1；√参照文件：5.3耐腐化 1、盐雾试验后，在距离工件正常距离肉眼可察看到的表面有腐化4.3（仅供参照）5.5 仅供参照）√供给商供给报告参照文件： 5.54.1 依据镀层的厚度选择曲折内侧的曲率半径，以下表：构造钢冷轧钢253033/133/240/140/211/2221/221/2334.3 最后办理—镀层要进行以下一种最后办理工艺：种类描绘I电镀，不需要后续办理II需要彩色铬酸盐转变镀层后续办理III需要无色铬酸盐转变镀层后续办理IV 需要磷酸盐转变镀层后续办理抗腐化要求种类耗时（ h）II96III12涂料质量查验1、目的明确来料热固性粉末质量要求，保证粉末喷塑产品知足客户需要。

钣金件通用检验标准钣金件是一种常见的工业零部件，广泛应用于汽车、家电、机械设备等领域。

为了确保钣金件的质量，保障产品的安全性和可靠性，制定了一系列的通用检验标准。

本文将就钣金件的通用检验标准进行详细介绍，以便相关人员能够准确、全面地进行检验工作。

一、外观检验。

外观是钣金件质量的第一印象，也是用户最容易直观感受到的部分。

在外观检验中，应该注意检查表面是否平整，有无凹凸、划痕、氧化等缺陷，颜色是否均匀一致。

此外，还需要检查有无变形、错位、裂纹等情况，确保外观符合要求。

二、尺寸检验。

尺寸是钣金件的关键指标之一，直接影响着其装配和使用效果。

在尺寸检验中，需要准确测量各个部位的尺寸，包括长度、宽度、厚度等，与设计图纸进行对比，确保各项尺寸符合要求，尺寸公差在允许范围内。

三、材质检验。

钣金件通常采用不同材质制作，如不锈钢、铝合金、碳钢等。

在材质检验中，需要对材料进行检验，确认其种类、牌号、质量等是否符合要求，以及有无疲劳、氧化、变色等情况，保证材质符合要求。

四、表面处理检验。

钣金件的表面处理通常包括喷涂、镀锌、阳极氧化等，这些处理能够有效提高钣金件的防腐蚀性能和美观度。

在表面处理检验中，需要检查表面处理层的厚度、附着力、均匀性等指标，确保表面处理符合要求。

五、功能性能检验。

钣金件在使用过程中需要具备一定的功能性能，如承载能力、密封性能、耐磨性等。

在功能性能检验中，需要进行一系列的实验和测试，以验证其功能性能是否符合设计要求，保证其在使用过程中能够正常工作。

六、环境适应性检验。

钣金件通常需要在不同的环境条件下使用，如高温、低温、潮湿等。

在环境适应性检验中，需要对钣金件进行一系列的环境试验，验证其在不同环境条件下的适应性，确保产品能够稳定可靠地工作。

七、包装运输检验。

最后，钣金件在出厂前需要进行包装和运输，包装是否完好，是否符合运输要求，是否能够有效保护产品不受损坏，也是一个重要的检验环节。

综上所述，钣金件的通用检验标准涉及外观、尺寸、材质、表面处理、功能性能、环境适应性、包装运输等多个方面。

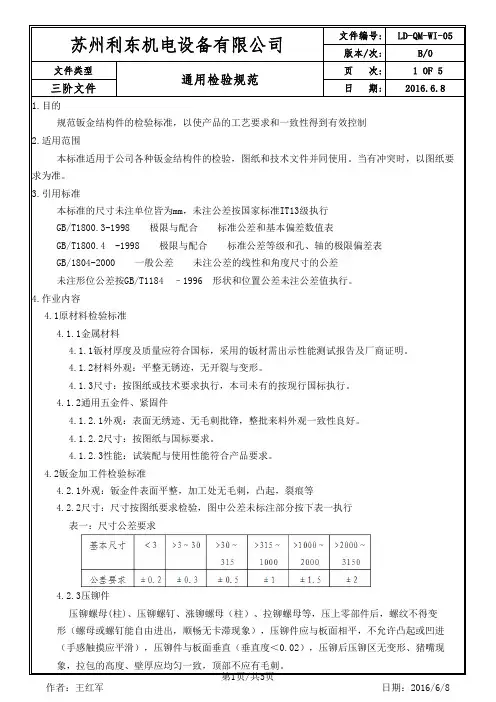

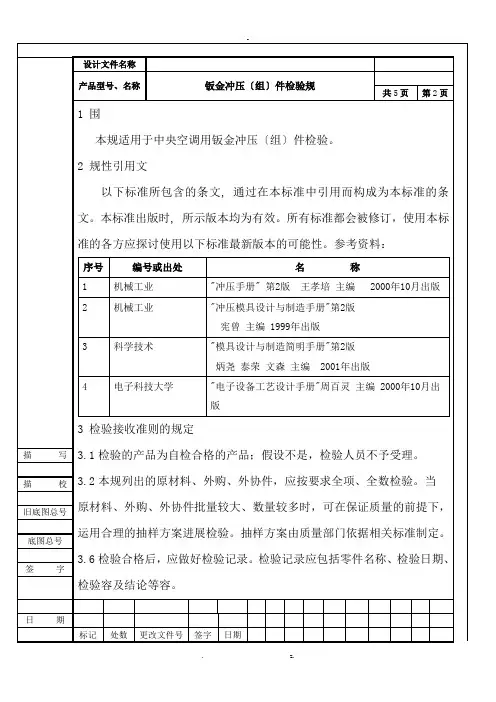

1.目的规范钣金结构件的检验标准，以使产品的工艺要求和一致性得到有效控制2.适用范围本标准适用于公司各种钣金结构件的检验，图纸和技术文件并同使用。

当有冲突时，以图纸要求为准。

3.引用标准本标准的尺寸未注单位皆为mm，未注公差按国家标准IT13级执行GB/T1800.3-1998 极限与配合 标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合 标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差 未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。

4.作业内容4.1原材料检验标准4.1.1金属材料4.1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。

4.1.2材料外观：平整无锈迹，无开裂与变形。

4.1.3尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。

4.1.2通用五金件、紧固件4.1.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。

4.1.2.2尺寸：按图纸与国标要求。

4.1.2.3性能：试装配与使用性能符合产品要求。

4.2钣金加工件检验标准4.2.1外观：钣金件表面平整，加工处无毛刺，凸起，裂痕等4.2.2尺寸：尺寸按图纸要求检验，图中公差未标注部分按下表一执行表一：尺寸公差要求4.2.3压铆件压铆螺母(柱)、压铆螺钉、涨铆螺母（柱）、拉铆螺母等，压上零部件后，螺纹不得变形（螺母或螺钉能自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进（手感触摸应平滑），压铆件与板面垂直（垂直度＜0.02），压铆后压铆区无变形、猪嘴现象，拉包的高度、壁厚应均匀一致，顶部不应有毛刺。

日 期:通用检验规范三阶文件文件类型LD-QM-WI-05版本/次:B/0页 次:1 OF 5文件编号:2016.6.8苏州利东机电设备有限公司4.2.4焊接4.2.4.1 焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。

检验水平一、金属材料工序 名称Ⅱ检验类别 文件编号生效日期版本号 页次巡检、自检、首检1. 钣材厚度及质量(材质、密度、 机械性能和规格)应符合国标，采用的钣材需出示性能测试报告及厂商证明。

2. 材料外观：平整无锈迹，无开裂与变形。

3. 尺寸：按图纸或者技术要求执行，本司未有的按现行国标执行。

二、塑粉1. 塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及 各项检验参数。

2. 试用后符合产品要求(包括颜色、光泽、流平性、附着力等)。

三、前处理溶液1. 通过 PH 试纸检验溶液的酸碱度。

2. 通过酸碱测试实验检验溶液的酸碱度及浓度。

3. 按厂家提供的配置标准做实验，检验其个参数是否合格。

四、通用五金件、紧固件1. 外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。

2. 尺寸：按图纸与国标要求，重要尺寸零缺陷。

3. 性能：试装配与使用性能符合产品要求。

严格控制来料的质量，对有的来料需做必要的实验及测试方可放行。

产品确认具体操作标准见附表。

编制： 日期：审核： 日期：批准： 日期：抽样 GB/T2828.1 正常 方案 检验一次抽样文件 标题文件编号文件标题抽样方案GB/T2828.1 正常检验一次抽样工序名称Ⅱ检验类别生效日期版本号页次巡检、自检、首检1. 确认所剪钣材的材质、密度、机械性能和规格(厚度、粗糙度等)是否符合机械图纸要求。

2. 确认设备是否超负载 (我公司剪板机可剪4mm 以下，最大宽度2500mm)。

3. 测量尺寸(长、宽|对角) 是否符合图纸要求。

(未注公差尺寸参考下表： )基本尺寸(mm) 50 80 120 180 250 315公差小于(mm) 0.3 0.35 0.4 0.5 0.55 0.6400 500 630 800 1000 1250 2000 25000.65 0.7 0.8 0.9 1.0 1.25 1.75 2.04. 板料无弯曲，无变形，表面无划伤，切口光滑毛，刺刺高度小于0.2mm。

文件编号：XX/ZC-QM-07 版本：A1 发布日期：20XX年XX月19日1 目的为判断某批送检产品的钣金件是否合格，决定是否接收该批产品，以确保进货产品质量一致性水平，提高后道生产工序直通率。

2 适用范围本文件本标准适用于慧景科技股份有限公司无客户特殊要求的所有钣金件（包括但不局限于采集分机、缺口图像传感器、通信传输设备，机柜上面的钣金件等）外观检验。

如果某个产品客户对外观有特殊要求，则该产品以客户提供的外观标准进行检验和验收。

使用本标准对某一缺陷判定有歧异或出现本标准中未定义的缺陷种类时，由慧景科技股份有限公司结构件工程师和质管部QE仲裁判定。

3 术语和定义3.1 母体：指一批产品包含的基本单位数量，以N表示。

3.2 抽样：指从母体中取出一部分个体的过程。

3.3 样本：指从母体中抽样的，用以检验、测试及判断母体质量的一部分基本单位。

3.4 样本大小：指样本中包含的基本单位数量，以n表示。

3.5 AQL：指合格质量水平，也可理解为可接受的批质量水平。

3.6 Ac：指合格判定数。

3.7 Re：指不合格判定数。

3.8 第I类错误风险：指把合格的批错判为不合格批，从而使供方受损，以α表示。

3.9 第II类错误风险：指把不合格的批错判为合格批，从而使需方受损，以β表示。

4.0 表面等级划分A级面：在最终使用状态下，客户经常能够看到的表面为A级面。

举例：机柜的前面。

B级面：在最终使用状态下，客户偶尔能够看到的表面为B级面。

比如：图像传感器表面，采集分机表面，机柜的侧面等。

C级面：在最终使用状态下，客户移动或打开产品才能看到的表面称为C级面。

比如：机柜的内部，机柜的底面等等。

注释：如果零件、部件、产品在后续装配、安装过程中被掩盖，则以被掩盖后的表面来定义；如果零件、部件、产品在后续装配、安装过程中有可能被掩盖也有可能不被掩盖，则按照不掩盖的表面来定义。

例如：1U机箱装挂耳处定义为B级面。

5 检验条件5.1 光源要求在自然光或光照度为500LX的近似自然光下检验，比如40W日光灯。

钣金构造件外观检查规范目录1 目旳 ......................................................................................................................... 错误!未定义书签。

2 合用范围 ................................................................................................................. 错误!未定义书签。

3 术语 ......................................................................................................................... 错误!未定义书签。

4外观表面等级定义.................................................................................................. 错误!未定义书签。

4.1 1级表面................................................................................................... 错误!未定义书签。

4.2 2级表面................................................................................................... 错误!未定义书签。

4.3 3级表面................................................................................................... 错误!未定义书签。

南京华能冲压厂技术文件
钣金件检验工艺规范（初稿）
----------------------------------------------------------------------------------------------------------------------
㈠尺寸公差检验
钣金件尺寸检验，应符合图纸设计要求和有关技术标准规范的规定。

一般未注尺寸公差：民品为IT14级/军品为IT13级。

㈡形位公差检验
钣金件形位公差，应符合下列规定：
㈢外观检验
钣金件外观检验，其表面质量应符合下列规定：
㈣涂料检验
钣金件漆膜厚度、涂层数量和质量应符合下列规定：
㈤焊件检验
钣金件焊件检验，其外观质量应符合下列规定：
㈥装配检验
钣金件装配检验，其外观质量应符合下列规定：
㈦螺孔检验
钣金件螺孔检验，其外观质量应符合下列规定：
