钣金加工检验标准

钣金件检验标准5则范文第一篇：钣金件检验标准3063钣金件检验标准一、适用范围: 公司产品306钣金件的尺寸、外观检验。

二、检验项目及验收标准: A.尺寸验收标准: 尺寸按图纸要求及钣金加工公差表执行,特殊情况以实际装配为准。

B.表面处理验收标准: 1.颜色、图案、光泽度与样板相符合，同批产品无色差(不得大于3度)。

2.附着检验:用百格刀划一面100方格到底材后,用3M胶布贴上,60度方向瞬间用力拉开,不得脱落40/100格。

3.溶剂检验:酒精擦拭后,不能有变色、掉色、无光泽等现象。

4.硬度检验:以H铅笔将笔芯前端切齐,铅笔与待测物成45度推出,表面无划伤。

C 外观判定标准, 1.表面不得有任何碰伤、开裂、刮伤等严重表面缺陷。

2.表面污点、颗粒、气泡检验: 2.1 A面: 整个表面内允许3点,每点直径1mm以下,点与点距离20mm以上。

2.2 B面: 整个表面内允许5点,每点直径1mm以下,点与点距离20mm以上。

2.3 C 面: 整个表面内允许7点,每点直径1mm以下,点与点距离20mm以上3.箱体内表面允许8点气泡或污点, 每点直径1mm以下,点与点距离20mm以上。

4.烤漆厚度30μm-60μm。

5、不得有纹印，粘有织物绒毛现象；6、不能有流挂：表面有液体流淌状的突起，顶端呈圆珠状；7、不能有颗粒：表面呈砂粒状，用手摸有阻滞感；8、不能有桔皮：外观呈现如桔皮般凹凸不平，不规则波纹； 5)不能有漏底：表面透青，露出底材颜色；6)不能有麻点：表面因收缩而呈现小孔（麻点），亦称针孔；7)不能有发花：表面颜色深浅不一，呈花纹状；8)不能起皱：局部堆积凸起，呈皱纹状（皱纹粉除外）；9 不能有夹杂：涂层中夹有杂物；机械损伤：外力所致的划伤、刮花、磨损、碰伤。

备注：A面：使用时面对使用者的表面B面：与A面相邻的4个表面、C面：使用时背对使用者的表面第二篇：钣金件检验规范钣金件检验规范包装质量要求1、目的明确来料的包装要去，确保外包装能有效防护产品，避免在运输、搬运等过程造成损伤，同时确保来料产品易于识别和追溯。

钣金件检验标准钣金件是一种常见的金属制造零件，广泛应用于汽车、电子、机械设备等领域。

钣金件的质量直接关系到产品的安全性和稳定性，因此制定和执行严格的检验标准对于确保产品质量至关重要。

一、外观检验。

1. 表面无划痕、凹凸、氧化等缺陷。

2. 涂装表面无起泡、脱落、色差等现象。

3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。

二、尺寸检验。

1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。

2. 检验孔位、孔径、孔距等尺寸是否符合要求。

3. 对折弯角度、弯曲半径等进行精确测量。

三、材质检验。

1. 使用化学分析仪对钣金件的材质进行检测，确保材质符合要求。

2. 对材质进行硬度测试，以验证其强度和耐磨性。

四、装配检验。

1. 对钣金件进行与其他零部件的装配，检验装配接口的配合度和稳定性。

2. 检验装配后的整体尺寸和外观是否符合要求。

五、功能性能检验。

1. 对于需要进行密封、防水、防尘等功能的钣金件，进行相应的功能检验。

2. 对于需要承受压力、扭矩等力学性能的钣金件，进行相应的力学性能测试。

六、环境适应性检验。

1. 对钣金件进行高温、低温、湿热等环境适应性测试，以验证其在不同环境下的稳定性和耐久性。

2. 对于需要抗腐蚀的钣金件，进行盐雾腐蚀测试。

七、特殊要求检验。

1. 根据钣金件的具体用途和特殊要求，进行相应的特殊检验。

2. 对于客户提出的特殊要求，进行定制化的检验方案。

综上所述，钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面，通过严格执行检验标准，可以有效确保钣金件的质量稳定和可靠性，满足客户的需求和期望。

在生产过程中，厂家应严格按照相应的标准进行检验，并建立完善的检验记录和档案，以便追溯和改进。

同时，不断优化和提升检验标准，也是企业持续改进和提高产品质量的重要举措。

钣金质量检验标准钣金质量检验标准一、引言钣金质量检验是保证钣金制品质量的重要环节，标准化的检验标准和方法能够有效地提高产品的质量稳定性和一致性。

本文档详细介绍了钣金质量检验的标准，包括相关术语、检验方法、流程和要求。

二、术语定义1. 钣金：指以薄板金属为原材料，通过剪切、冲压、弯曲、焊接等工艺加工成型的金属制品。

2. 质量检验：指对钣金制品的尺寸、外观、物理性能等方面进行的检查和测试。

3. 尺寸偏差：指钣金制品在尺寸方面与设计要求之间的差异。

4. 表面处理：指对钣金制品表面进行的清洁、除锈、涂装等工艺处理。

三、质量检验方法1. 可视检查：通过人眼观察钣金制品的外观，检查是否存在划痕、变形、气泡等缺陷。

2. 尺寸测量：使用测量工具，如卡尺、量规等，测量钣金制品的长度、宽度、厚度等尺寸参数，并与设计要求进行比对。

3. 物理性能测试：包括强度测试、硬度测试、耐腐蚀测试等，通过相关的测试设备和方法，评估钣金制品的物理性能指标。

四、质量检验流程1. 准备工作：包括准备检验设备、仪器和检验样品，制定检验计划和程序。

2. 可视检查：对钣金制品的外观进行检查，记录存在的缺陷和不合格项。

3. 尺寸测量：按照设计要求，使用测量工具对钣金制品的尺寸进行测量，记录偏差值。

4. 物理性能测试：根据需要进行相应的物理性能测试，记录测试结果。

5. 结果评定：根据检验结果，判断钣金制品是否符合质量要求。

6. 不合格处理：对于不符合质量要求的钣金制品，根据相关处理程序进行处置。

五、质量检验要求1. 尺寸要求：钣金制品的长度、宽度、厚度等尺寸参数应符合设计要求，并在一定的允许偏差范围内。

2. 表面处理要求：表面处理工艺应符合相关标准和要求，确保钣金制品的耐腐蚀性和外观质量。

3. 物理性能要求：钣金制品的强度、硬度、耐腐蚀性等物理性能指标应满足产品设计和使用要求。

六、附件1. 钣金质量检验报告模板2. 检验设备、仪器清单3. 样品取样程序七、法律名词及注释1. 《质量法》：指中华人民共和国质量法，是我国质量管理系统的基本法律法规，主要规定了产品质量的基本原则和责任。

钣金件检验标准钣金件是一种常见的金属制品，广泛应用于汽车、家电、建筑等领域。

为了确保钣金件的质量，需要进行严格的检验。

本文将介绍钣金件检验的标准和方法，以便相关人员能够准确、全面地进行检验工作。

首先，钣金件的外观检验是非常重要的一步。

外观检验主要包括表面平整度、表面无损伤、表面无氧化等方面。

检验人员应该仔细观察钣金件的表面，确保其符合相关标准要求。

同时，还需要使用测量工具对钣金件的尺寸进行检验，确保其尺寸精准度符合要求。

其次，钣金件的材质和硬度也是需要检验的重点内容。

材质和硬度的检验需要使用专业的检测设备，如金相显微镜、硬度计等。

通过对钣金件材质和硬度的检验，可以确保其材质符合要求，硬度达到标准。

另外，钣金件的加工工艺也需要进行检验。

加工工艺的检验主要包括成型工艺、焊接工艺、涂装工艺等方面。

检验人员需要对钣金件的加工工艺进行全面的检查，确保其加工工艺符合相关标准要求，且没有质量缺陷。

钣金件的耐腐蚀性能也是需要进行检验的内容之一。

耐腐蚀性能的检验需要将钣金件暴露在特定的腐蚀环境中，通过一定的时间观察和测试，来评估钣金件的耐腐蚀性能。

这一步骤对于钣金件在特定环境下的使用性能具有重要意义。

最后，钣金件的包装和标识也需要进行检验。

包装和标识的检验主要包括包装是否完好、标识是否清晰、标识内容是否准确等方面。

这一步骤可以确保钣金件在运输和使用过程中能够被正确识别和保护。

总之，钣金件的检验工作是确保其质量的重要环节。

通过严格按照相关标准和方法进行检验，可以有效地保证钣金件的质量稳定和可靠性。

希望本文介绍的钣金件检验标准和方法能够对相关人员有所帮助，提高钣金件的质量水平，推动相关行业的发展。

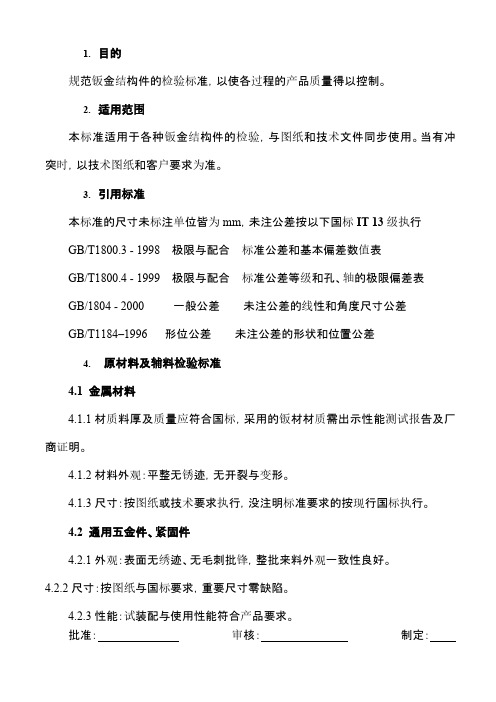

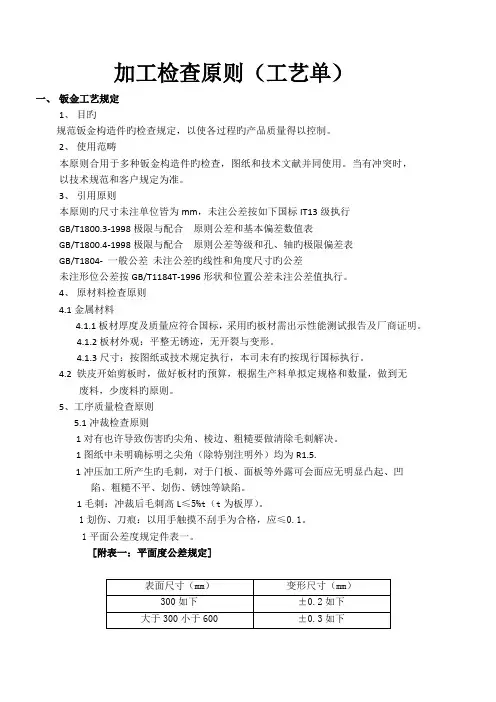

加工检查原则（工艺单）一、钣金工艺规定1、目旳规范钣金构造件旳检查规定，以使各过程旳产品质量得以控制。

2、使用范畴本原则合用于多种钣金构造件旳检查，图纸和技术文献并同使用。

当有冲突时，以技术规范和客户规定为准。

3、引用原则本原则旳尺寸未注单位皆为mm，未注公差按如下国标IT13级执行GB/T1800.3-1998极限与配合原则公差和基本偏差数值表GB/T1800.4-1998极限与配合原则公差等级和孔、轴旳极限偏差表GB/T1804- 一般公差未注公差旳线性和角度尺寸旳公差未注形位公差按GB/T1184T-1996形状和位置公差未注公差值执行。

4、原材料检查原则4.1金属材料4.1.1板材厚度及质量应符合国标，采用旳板材需出示性能测试报告及厂商证明。

4.1.2板材外观：平整无锈迹，无开裂与变形。

4.1.3尺寸：按图纸或技术规定执行，本司未有旳按现行国标执行。

4.2铁皮开始剪板时，做好板材旳预算，根据生产料单拟定规格和数量，做到无废料，少废料旳原则。

5、工序质量检查原则5.1冲裁检查原则1对有也许导致伤害旳尖角、棱边、粗糙要做清除毛刺解决。

1图纸中未明确标明之尖角（除特别注明外）均为R1.5.1冲压加工所产生旳毛刺，对于门板、面板等外露可会面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

1毛刺：冲裁后毛刺高L≤5%t（t为板厚）。

1划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。

1平面公差度规定件表一。

[附表一：平面度公差规定]5.2折弯检查原则 5.2.1毛刺：折弯后挤出毛刺高L ≤10%t(t 为板厚)。

除特别注明外，折弯内圆角为R15.2.2压印：看旳到有折痕，但用手触摸感觉不到（可与限度样板相比较）。

5.2.3折弯变形原则按照《表一》及《表二》。

[附表二：对角线公差规定]5.2.4折弯方向、尺寸与图纸一致。

5.3钣金加工件检查原则5.3.1尺寸：尺寸按图纸规定检查，尺寸公差见表三。

[附表三：尺寸公差规定]5.3.2焊接5.3.2.1焊缝应牢 固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。

钣金件通用检验标准钣金件是一种常见的工业零部件，广泛应用于汽车、家电、机械设备等领域。

为了确保钣金件的质量，保障产品的安全性和可靠性，制定了一系列的通用检验标准。

本文将就钣金件的通用检验标准进行详细介绍，以便相关人员能够准确、全面地进行检验工作。

一、外观检验。

外观是钣金件质量的第一印象，也是用户最容易直观感受到的部分。

在外观检验中，应该注意检查表面是否平整，有无凹凸、划痕、氧化等缺陷，颜色是否均匀一致。

此外，还需要检查有无变形、错位、裂纹等情况，确保外观符合要求。

二、尺寸检验。

尺寸是钣金件的关键指标之一，直接影响着其装配和使用效果。

在尺寸检验中，需要准确测量各个部位的尺寸，包括长度、宽度、厚度等，与设计图纸进行对比，确保各项尺寸符合要求，尺寸公差在允许范围内。

三、材质检验。

钣金件通常采用不同材质制作，如不锈钢、铝合金、碳钢等。

在材质检验中，需要对材料进行检验，确认其种类、牌号、质量等是否符合要求，以及有无疲劳、氧化、变色等情况，保证材质符合要求。

四、表面处理检验。

钣金件的表面处理通常包括喷涂、镀锌、阳极氧化等，这些处理能够有效提高钣金件的防腐蚀性能和美观度。

在表面处理检验中，需要检查表面处理层的厚度、附着力、均匀性等指标，确保表面处理符合要求。

五、功能性能检验。

钣金件在使用过程中需要具备一定的功能性能，如承载能力、密封性能、耐磨性等。

在功能性能检验中，需要进行一系列的实验和测试，以验证其功能性能是否符合设计要求，保证其在使用过程中能够正常工作。

六、环境适应性检验。

钣金件通常需要在不同的环境条件下使用，如高温、低温、潮湿等。

在环境适应性检验中，需要对钣金件进行一系列的环境试验，验证其在不同环境条件下的适应性，确保产品能够稳定可靠地工作。

七、包装运输检验。

最后，钣金件在出厂前需要进行包装和运输，包装是否完好，是否符合运输要求，是否能够有效保护产品不受损坏，也是一个重要的检验环节。

综上所述，钣金件的通用检验标准涉及外观、尺寸、材质、表面处理、功能性能、环境适应性、包装运输等多个方面。

钣金件加工检验标准一、目的：明确钣金车间各工序所生产的零部件的检验方法和质量要求，确保每件产品合格流入下工序。

二、适用范围：钣金车间加工的各工序，是对钣金车间加工产品的质量的控制。

三、职责：1、钣金车间操作技术人员负责对钣金加工过程的产品的自检，互检。

2、综合质检部在钣金车间的质检员负责对钣金生产加工的过程中的产品质量进行抽验、监督、确认。

3、综合质检部负责对不合格品的发现,记录并做标识隔离,组织处理不合格品。

4、生产部钣金车间参与不合格品的处理。

5、采购部对进厂的钣金原料不合格品与供应商进行沟通。

四、检测工具：5mm 卷尺、200300 卡尺、角度尺、目测五、操作流程下料组1、内装：⑴先审图后施工,首先对工程项目的料厚,规格,领用数量进行审核后, 严格按图纸要求进行下料。

⑵标准件下料5件内的长w 2000mm、宽w 1200 mm尺寸公差控制在士0.5mm, 5件以上的产品下料尺寸要完全跟图纸一致，》2000mm 公差控制在± 0.8mm.⑶非标件下料5件以内的长w 2000mm、w 1200mm宽尺寸公差控制在士0.8mm, 5件以上的产品下料尺寸要完全跟图纸一致， >2000mm 公差控制在士 1 mm。

⑷标准件、非标件的下料毛刺公差控制在士0.3mm。

⑸标准件5件以内的产品对角线公差在士0.5mm。

5件以上的产品对角线要完全跟图纸一致，非标件 5 件以内的产品角线公差在士1mm，5件以上的产品对角线要完全跟图纸一致，长度》4000mm,宽度》1300mm 对角线公差士3mm。

⑹表面无划伤、凹凸点、水印、氧化、辊印、波浪、变形等。

戈U伤、凹凸点宽度〉1mm,深度〉0.3mm，板面是w 2000mm,划伤、凹凸点宽度> 1.5mm、深度〉0.5mm,板面是》2000mm。

⑺标准件每隔半小时对所下之料进行抽检, 非标件每隔3-5 件须进行抽检。

⑻每份订单编号的贴法由所生产的板的实际情况下贴在同一位置。

引言：钣金是一种重要的制造工艺，广泛应用于汽车、航空航天、建筑和电子等领域。

为了确保钣金制品的质量，需要进行严格的质量检验。

本文将介绍钣金质量检验的标准，包括材料检验、尺寸检验、外观检验、力学性能检验和表面处理检验。

概述：钣金质量检验标准是保证钣金制品质量的重要依据，它涉及到材料的选择和质量要求、尺寸的准确度、外观的美观程度、力学性能的测试以及表面处理的要求等方面。

合格的钣金制品应该符合各项检验标准，以确保其在使用过程中的安全性、可靠性和持久性。

正文：一、材料检验1. 材料的选择：根据钣金制品的用途和要求，选择适当的材料。

常用的钣金材料有冷轧板、热轧板、不锈钢等。

选择合适的材料可以确保钣金制品的强度和耐腐蚀性。

2. 材料质量要求：材料需要满足相应的国际或行业标准，如ISO 9001，ASTM等。

检验包括材料的化学成分、物理性能和机械性能等。

二、尺寸检验1. 尺寸的准确度：检验钣金制品的尺寸是否符合设计要求。

包括平面度、垂直度、平行度等尺寸公差检验。

2. 测量工具的使用和校准：使用合适的测量工具进行尺寸检验，如千分尺、游标卡尺、投影仪等。

同时，需要定期校准这些测量工具，确保其精度和准确度。

三、外观检验1. 表面平整度：检验钣金制品的表面平整度，包括平整度、波纹度等。

表面平整度的要求可以根据不同的用途和外观要求来确定。

2. 表面缺陷：检查钣金制品表面是否有划痕、氧化、凹陷等缺陷。

根据不同的表面质量要求，可以定义不同的缺陷标准。

四、力学性能检验1. 强度和硬度检验：测试钣金制品的抗拉强度、屈服强度、延伸率等力学性能。

常用的测试方法有拉伸试验机、冲击试验机等。

2. 断裂韧性：测试钣金制品在受力作用下的抗断裂性能。

根据不同的钣金制品的应用领域和要求，可以选择不同的测试方法，如Charpy冲击试验、缺口冲击试验等。

五、表面处理检验1. 表面涂装检验：检验涂装膜的厚度、附着力、耐候性等。

常用的测试方法有薄膜厚度计、附着力测试机等。
