模拟电路考试题及答案【精】

电工（高级）模拟考试题1、【判断题】为防止并联电容器过负荷，应装设过负荷保护装置。

（×）2、【判断题】油断路器的纵吹式灭弧室中，隔弧片中心弧孔直径应一致。

（×）3、【判断题】值班室员将断路器利用控制开关手动合闸到故障线路，而继电保护动作将断路器断开时，自动重合闸装置不应该动作。

（√）4、【判断题】加法计数器中各触发器必须是采用上升沿触发的。

（×）5、【判断题】变配电站微机实时监控系统可实现负荷自动控制和功率因数的自动调整功能。

（√）6、【判断题】断路器的分闸时间是指跳闸线圈通电到灭弧触头刚分离的这段时间。

（×）7、【判断题】推广先进的操作方法，可以缩短工时定额的辅助时间。

（√）8、【判断题】因直流耐压下绝缘中的电压按电阻分布，可使缺陷更易暴露，故直流耐压试验多应用于高压电力电缆。

（√）9、【判断题】阀型避雷器的工频放电试验，试验电源的波形要求为锯齿皮。

（×）10、【判断题】在交接验收时，有并联电阻的阀式避雷器不作工频放电试验。

（√）11、【判断题】运动装置是运距离传送测量和控制信息的装置。

（√）12、【判断题】调整安装的配电柜时，应使其垂直误差不大于柜高1/1000。

（×）13、【判断题】用短路侦察器检测电枢绕组是否接地时，如毫伏表有读数则说明连接该换向片的线圈接地。

（√）14、【判断题】硬母线各表面均应涂漆。

（×）15、【判断题】磁路基尔霍夫第一定律适合于有分支磁路的任一闭合面。

（√）16、【判断题】数字计算机的机器语言全是二进制代码。

（√）17、【判断题】CS6型手动杠杆操作机构，适用于额定电流在3000A以上的户内隔离开关。

（×）18、【判断题】发电机如安装不良，机组的中心线不在一条直线上运行时会发生振动。

（√）19、【判断题】单相半波可控整流电路中，晶闸管移相的范围是90°。

（×）20、【判断题】新安装高压开关柜做工频交流耐压试验的部位为一次回路的相间。

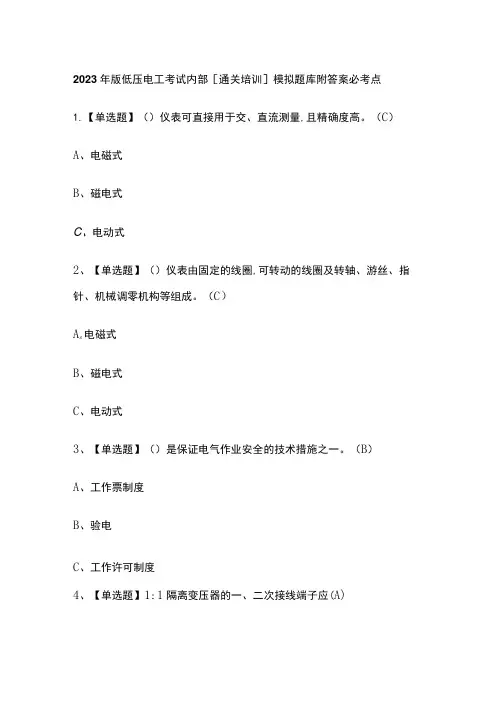

2023年版低压电工考试内部［通关培训］模拟题库附答案必考点1.【单选题】（）仪表可直接用于交、直流测量,且精确度高。

（C）A、电磁式B、磁电式C、电动式2、【单选题】（）仪表由固定的线圈,可转动的线圈及转轴、游丝、指针、机械调零机构等组成。

（C）A s电磁式B、磁电式C、电动式3、【单选题】（）是保证电气作业安全的技术措施之一。

（B）A、工作票制度B、验电C、工作许可制度4、【单选题】1:1隔离变压器的一、二次接线端子应(A)A、应采用封闭措施或加护罩B、一端与是否接地或接零无关C、一端必须接地或接零5、【单选题】〃禁止攀登,高压危险!〃的标志牌应制作为()。

(C)A、红底白字B、白底红字C、白底红边黑字6、【单选题】一般照明的电源优先选用()V。

(A)A、220B x380C、367、【单选题】三相四线制的零线的截面积一般()相线截面积。

(B)A、大于B、小于C、等于8、【单选题】为了检查可以短时停电,在触及电容器前必须()。

(A)A、充分放电B、长时间停电U冷却之后9、【单选题】事故照明一般采用()。

(B)A、日光灯B、白炽灯C、高压汞灯10、【单选题】交流接触器的机械寿命是指在不带负载的操作次数,一般达()。

(B)A、10万次以下B、600至IoOO万次C、100oo万次以上Hs【单选题】低压断路器也称为()。

(C)A、总开关U自动空气开关12、【单选题】使用竹梯时,梯子与地面的夹角以()。

为宜。

(B)A s50B、60C、7013、【单选题】具有反时限安秒特性的元件就具备短路保护和()保护能力。

(C)A、机械B、温度14、【单选题】单相电度表主要由一个可转动铝盘和分别绕在不同铁芯上的一个()和一个电流线圈组成。

(A)A、电压线圈B、电压互感器C、电阻15、【单选题】干油酥经()才能成团。

(A)B、摔哒C、揉搓D、搅拌16、【单选题】图是()触头。

A、延时闭合动合B、延时断开动合C、延时断开动断17、【单选题】在一般场所,为保证使用安全,应选用()电动工具。

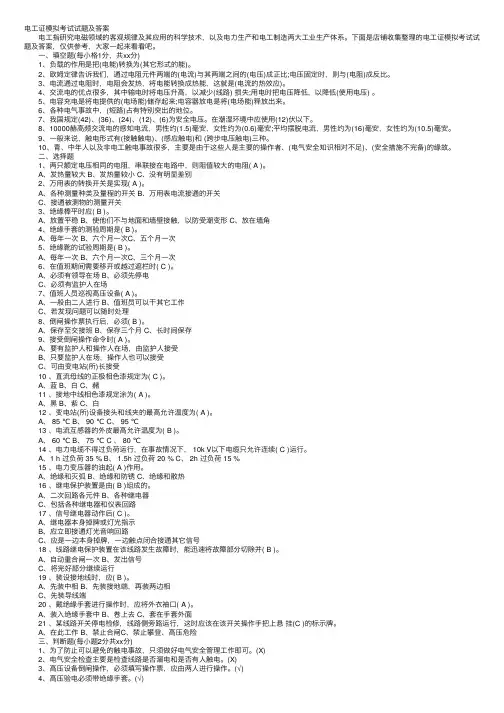

电⼯证模拟考试试题及答案 电⼯指研究电磁领域的客观规律及其应⽤的科学技术，以及电⼒⽣产和电⼯制造两⼤⼯业⽣产体系。

下⾯是店铺收集整理的电⼯证模拟考试试题及答案，仅供参考，⼤家⼀起来看看吧。

⼀、填空题(每⼩格1分，共xx分) 1、负载的作⽤是把(电能)转换为(其它形式的能)。

2、欧姆定律告诉我们，通过电阻元件两端的(电流)与其两端之间的(电压)成正⽐;电压固定时，则与(电阻)成反⽐。

3、电流通过电阻时，电阻会发热，将电能转换成热能，这就是(电流的热效应)。

4、交流电的优点很多，其中输电时将电压升⾼，以减少(线路) 损失;⽤电时把电压降低，以降低(使⽤电压) 。

5、电容充电是将电提供的(电场能)储存起来;电容器放电是将(电场能)释放出来。

6、各种电⽓事故中，(短路)占有特别突出的地位。

7、我国规定(42)、(36)、(24)、(12)、(6)为安全电压。

在潮湿环境中应使⽤(12)伏以下。

8、10000赫⾼频交流电的感知电流，男性约(1.5)毫安，⼥性约为(0.6)毫安;平均摆脱电流，男性约为(16)毫安，⼥性约为(10.5)毫安。

9、⼀般来说，触电形式有(接触触电)、(感应触电)和 (跨步电压触电)三种。

10、青、中年⼈以及⾮电⼯触电事故很多，主要是由于这些⼈是主要的操作者、(电⽓安全知识相对不⾜)、(安全措施不完备)的缘故。

⼆、选择题 1、两只额定电压相同的电阻，串联接在电路中，则阻值较⼤的电阻( A )。

A、发热量较⼤B、发热量较⼩C、没有明显差别 2、万⽤表的转换开关是实现( A )。

A、各种测量种类及量程的开关B、万⽤表电流接通的开关 C、接通被测物的测量开关 3、绝缘棒平时应( B )。

A、放置平稳B、使他们不与地⾯和墙壁接触，以防受潮变形C、放在墙⾓ 4、绝缘⼿套的测验周期是( B )。

A、每年⼀次B、六个⽉⼀次C、五个⽉⼀次 5、绝缘靴的试验周期是( B )。

A、每年⼀次B、六个⽉⼀次C、三个⽉⼀次 6、在值班期间需要移开或越过遮栏时( C )。

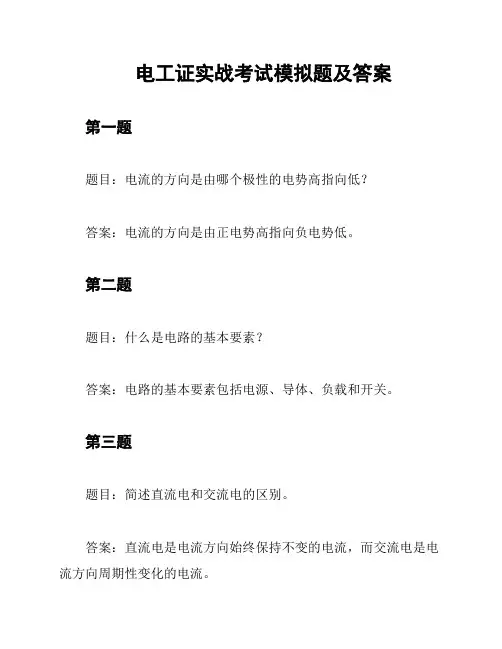

电工证实战考试模拟题及答案第一题
题目：电流的方向是由哪个极性的电势高指向低？
答案：电流的方向是由正电势高指向负电势低。

第二题
题目：什么是电路的基本要素？
答案：电路的基本要素包括电源、导体、负载和开关。

第三题
题目：简述直流电和交流电的区别。

答案：直流电是电流方向始终保持不变的电流，而交流电是电流方向周期性变化的电流。

第四题
题目：什么是电阻？
答案：电阻是电流在导体中流动时所遇到的阻碍。

第五题
题目：简述欧姆定律。

答案：欧姆定律规定了电阻、电流和电压之间的关系，即电流等于电压与电阻的比值。

第六题
题目：什么是电容？
答案：电容是指导体中储存电荷的能力。

第七题
题目：什么是电感？
答案：电感是指导体中储存磁能的能力。

第八题
题目：简述短路和断路的概念。

答案：短路是指电路中导体之间出现低阻抗连接，导致电流绕过负载直接流过导体。

断路是指电路中导体之间出现高阻抗或完全无连接，导致电流无法流通。

以上是电工证实战考试模拟题及答案，希望对您有帮助。

电工（初级）模拟考试100题及答案1、【单选题】()电路适合负载变化大，电流大的场合。

（ B ）A、电容滤波B、电感滤波C、RC∏型滤波D、CL∏型滤波2、【单选题】PN结正偏的特性是()。

（ A ）A、正偏电阻小、正偏电流大B、正偏电阻大、正偏电流大C、正偏电阻小、正偏电流小D、正偏电大、正偏电流小3、【单选题】一功耗1000瓦，电压为180V的负载应按()种方案选择功率表量限来测量该负载功率。

（ D ）A、5安，150伏B、5安，300伏C、10安，150伏D、10安，300伏4、【单选题】三相异步电动机能耗制动时，电动机处于()运行状态。

（ B ）A、电动B、发电C、起动D、调速5、【单选题】三相异步电动机采用能耗制动时，当切断电源后，将()。

（ D ）A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电6、【单选题】为了使异步电动机能采用Y～△降压启动，电动机在正常运行时必须是()。

（ B ）A、Y接法B、△接法C、Y接或△接D、上述三种说法都不对7、【单选题】交流电器设备的绝缘主要考虑交流电的()。

（ B ）A、平均值B、最大值C、有效值D、瞬时值8、【单选题】交流电的大小和方向是()。

（ D ）A、随意变化的B、不随时间变化的C、固定不变化D、随时间按周期性变9、【单选题】企业生产经营活动中，要求员工遵纪守法是()。

（ B ）A、约束人的体现B、保证经济活动正常进行所决定的C、领导者人为的规定D、追求利益的体现10、【单选题】刀开关必须()安装，合闸时手柄朝上。

（ B ）A、水平B、垂直C、悬挂D、弹性11、【单选题】在乌龙茶茶具的准备中，主泡器包含茶船、壶承、紫砂壶、盖置、壶垫、、闻香杯、品茗杯、杯托。

（ C ）A、茶巾B、茶则C、茶海D、随手泡12、【单选题】晶体三极管有()个引出电极。

（ C ）A、一B、二C、三D、四13、【单选题】在工件上既需要加工平面，又需要加工孔时，可采用（）。

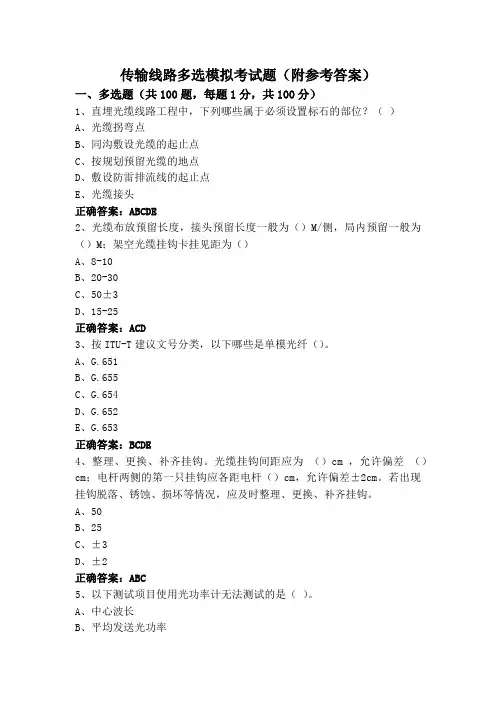

传输线路多选模拟考试题（附参考答案）一、多选题（共100题，每题1分，共100分）1、直埋光缆线路工程中，下列哪些属于必须设置标石的部位？（）A、光缆拐弯点B、同沟敷设光缆的起止点C、按规划预留光缆的地点D、敷设防雷排流线的起止点E、光缆接头正确答案：ABCDE2、光缆布放预留长度，接头预留长度一般为（）M/侧，局内预留一般为（）M；架空光缆挂钩卡挂见距为（）A、8-10B、20-30C、50±3D、15-25正确答案：ACD3、按ITU-T建议文号分类，以下哪些是单模光纤（）。

A、G.651B、G.655C、G.654D、G.652E、G.653正确答案：BCDE4、整理、更换、补齐挂钩。

光缆挂钩间距应为（）cm ，允许偏差（）cm；电杆两侧的第一只挂钩应各距电杆（）cm，允许偏差±2cm。

若出现挂钩脱落、锈蚀、损坏等情况，应及时整理、更换、补齐挂钩。

A、50B、25C、±3D、±2正确答案：ABC5、以下测试项目使用光功率计无法测试的是（）。

A、中心波长B、平均发送光功率C、负20DB带宽D、信噪比正确答案：ACD6、光缆熔接指的是（）与（）之间的连接关系A、光缆段B、光缆段C、接头段D、设备端正确答案：AB7、代维人员统一的服务执行标准应包括A、仪容仪表要求B、服务道德要求C、服务质量要求D、行为要求正确答案：ABD8、进行光功率测试时需准备的测试工具、仪表和材料A、带不同接头的测试尾纤B、光衰减器C、光功率计D、电烙铁E、光纤法兰盘F、光纤清洁工具正确答案：ABCEF9、华为PTN系列设备，设置APS保护参数，正确的做法有（）。

A、倒换模式配置为双端B、保护类型设置为1:1C、倒换拖延时间设成默认的0D、恢复模式设为恢复式正确答案：ABCD10、基站2M电路割接后，OSS网管看到传输电路状态正常，但有部分小区不能起来，可能有哪些情况（）A、电路中间被环路B、基站侧传输端口接触不良C、基站吊死，与传输无关D、割接前，割接后，机房和基站端口对应关系有误正确答案：ACD11、如果设备温度过高，应该检查（）。

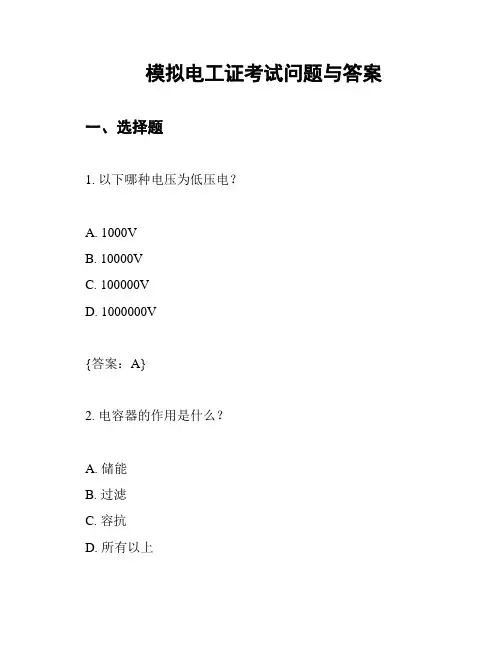

模拟电工证考试问题与答案一、选择题1. 以下哪种电压为低压电？A. 1000VB. 10000VC. 100000VD. 1000000V{答案：A}2. 电容器的作用是什么？A. 储能B. 过滤C. 容抗D. 所有以上{答案：D}3. 三相交流电的相位差是多少？A. 0°B. 30°C. 120°D. 240°{答案：C}4. 以下哪个不是电工常用的工具？A. 螺丝刀B. 钢丝钳C. 万用表D. 电吹风{答案：D}5. 以下哪种接线方式是正确的？A. 火线进开关，零线直接进灯泡B. 零线进开关，火线直接进灯泡C. 火线直接进灯泡，零线进开关D. 零线直接进灯泡，火线进开关{答案：A}二、判断题1. 电容器可以用来启动交流电机。

（错误）2. 电压与电流的相位差为0°时，电路为纯电阻电路。

（正确）3. 交流电的电流方向会随时间发生变化。

（正确）4. 接地线的作用是为了防止电气设备外壳带电。

（正确）5. 电流的大小与电压和电阻成正比。

（错误）{答案：1. 错误 2. 正确 3. 正确 4. 正确 5. 错误}三、简答题1. 请简述接地线的作用及其重要性。

{答案：接地线的作用是为了防止电气设备外壳带电，保证人身安全。

其重要性体现在能够有效地将设备外壳与地之间建立良好的电气连接，以便将设备可能出现的漏电流及时引入地，从而避免触电事故的发生。

}2. 请解释欧姆定律及其应用。

{答案：欧姆定律是指在恒温条件下，导体中的电流强度与两端电压成正比，与导体的电阻成反比。

公式为 I = V/R，其中 I 表示电流强度，V 表示电压，R 表示电阻。

欧姆定律广泛应用于电路计算中，如求解电路中的电流、电压和电阻等参数。

}。

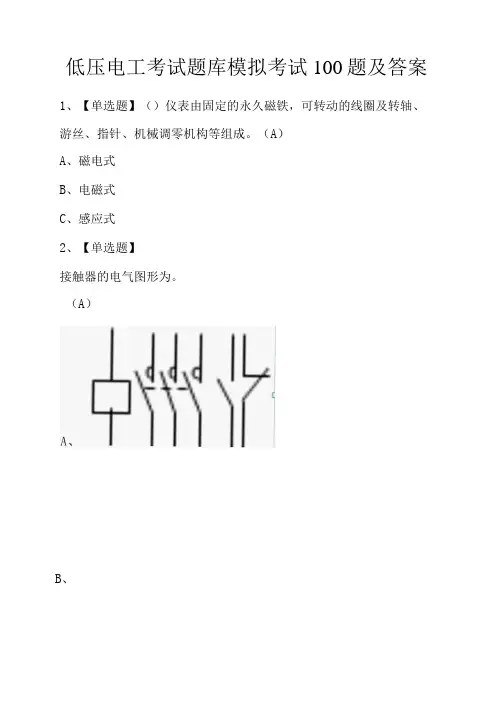

低压电工考试题库模拟考试100题及答案1、【单选题】（）仪表由固定的永久磁铁，可转动的线圈及转轴、游丝、指针、机械调零机构等组成。

（A）A、磁电式B、电磁式C、感应式2、【单选题】接触器的电气图形为。

（A）B、c、3、【单选题】TN-S俗称0。

（B）A、三相四线B、三相五线C、三相三线4、【单选题】II类手持电动工具是带有0绝缘的设备。

（C）A、基本B、防护C、双重5、【单选题】下列灯具中功率因数最高的是0。

（A）A、白炽灯B、节能灯C、日光灯6、【单选题】交流10kV母线电压是指交流三相三线制的0。

（A）A、线电压B、相电压C、线路电压7、【单选题】人的室颤电流约为（）mA。

（C）A、16B、30C、508、【单选题】使用竹梯时，梯子与地面的夹角以0°为宜。

（B）A、50B、60C、709、【单选题】保护线（接地或接零线）的颜色按标准应采用（）。

（C）A、蓝色B、红色C、黄绿双色10、【单选题】在低压供电线路保护接地和建筑物防雷接地网，需要共用时，其接地网电阻要求。

（B）A、W2.5QB、C、W10。

11、【单选题】在易燃、易爆危险场所，供电线路应采用0方式供电。

（B）A、单相三线制，三相四线制B、单相三线制，三相五线制C、单相两线制，三相五线制12、【单选题】在铝绞线中加入钢芯的作用是0。

（C）A、提高导电能力B、增大导线面积C、提高机械强度13、【单选题】如果触电者心跳停止，有呼吸，应立即对触电者施行。

急救。

（B）A、仰卧压胸法B、胸外心脏按压法C、俯卧压背法14、【单选题】接地电阻测量仪主要由手摇发电机、（）、电位器，以及检流计组成。

（A）A、电流互感器B、电压互感器C、变压器15、【单选题】捏要求既要。

，又要防止用力过大，把馅心挤破。

（A）A、捏紧、包严、粘牢B、尽量用力C、充分美化D、形状整齐16、【单选题】单个圆锥销加工生产工艺是0。

（C）A、钻、皎、磨、热处理B、车、铳、研、热处理C、车、磨、研、热处理D、冲压、磨、研、热处理17、【单选题】星-三角降压启动，是起动时把定子三相绕组作0 联结。

2021年电工考证模拟题及答案完整版公布！判断题10道1.【判断题】安全可靠是对任何开关电器的基本要求。

（✔）2.【判断题】测量电流时应把电流表串联在被测电路中。

（✔）3.【判断题】测量电机的对地绝缘电阻和相间绝缘电阻，常使用兆欧表，而不宜使用万用表。

（✔）4.【判断题】万用表使用后 ,转换开关可置于任意位置。

（✘）5.【判断题】基尔霍夫第一定律是节点电流定律，是用来证明电路上各电流之间关系的定律。

（✔）6.【判断题】特种作业操作证每1年由考核发证部门复审一次。

（✘）7.【判断题】检查电容器时,只要检查电压是否符合要求即可。

（✘）8.【判断题】电容器放电的方法就是将其两端用导线连接。

（✘）9.【判断题】可以用相线碰地线的方法检查地线是否接地良好。

（✘）10.【判断题】电工特种作业人员应当具备高中或相当于高中以上文化程度。

（✘）单选题50道1.【单选题】尖嘴钳150mm是指(B)。

A、其绝缘手柄为 150mmB、其总长度为 150mmC、其开口 150mm2.【单选题】使用剥线钳时应选用比导线直径(B)的刃口。

A、相同B、稍大3.【单选题】带电灭火时，如用二氧化碳灭火器的机体和喷嘴距10kV以下高压带电体不得小于（A）米。

A、0.4B、0.7C、1.04.【单选题】电容器的功率属于(B)。

A、有功功率B、无功功率C、视在功率5.【单选题】交流电路中电流比电压滞后90°,该电路属于(B)电路。

A、纯电阻B、纯电感C、纯电容6.【单选题】安培定则也叫（C）。

A、左手定则B、右手定则C、右手螺旋法则7.【单选题】特种作业人员未按规定经专门的安全作业培训并取得相应资格，责令生产经营单位（A）。

A、限期改正上岗作业的，B、罚款C、停产停业整顿8.【单选题】导线接头缠绝缘胶布时,后一圈压在前一圈胶布宽度(B)。

A、1/3B、1/2C、19.【单选题】电流对人体的热效应造成的伤害是 (A)。

A、电烧伤C、皮肤金属化10.【单选题】将一根导线均匀拉长为原长的2倍,则它的阻值为原阻值的（C）倍。

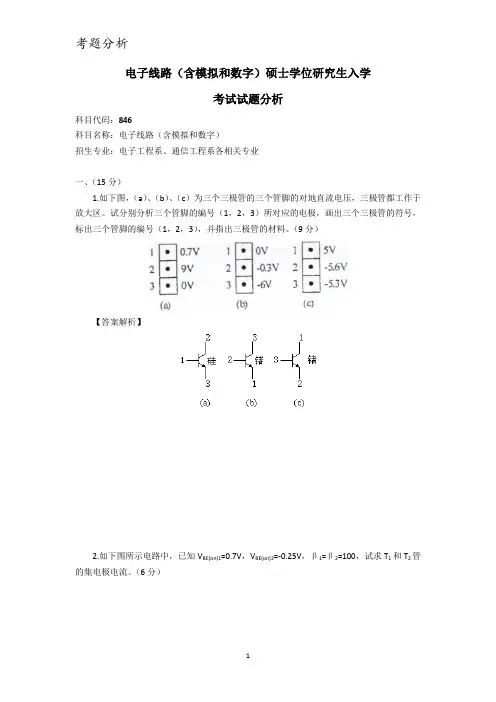

电子线路（含模拟和数字）硕士学位研究生入学考试试题分析科目代码：846科目名称：电子线路（含模拟和数字）招生专业：电子工程系、通信工程系各相关专业一、（15分）1.如下图，（a）、（b）、（c）为三个三极管的三个管脚的对地直流电压，三极管都工作于放大区。

试分别分析三个管脚的编号（1，2，3）所对应的电极，画出三个三极管的符号，标出三个管脚的编号（1，2，3），并指出三极管的材料。

（9分）【答案解析】2.如下图所示电路中，已知V BE(on)1=0.7V，V BE(on)2=-0.25V，β1=β2=100，试求T1和T2管的集电极电流。

（6分）【答案解析】2()112312()b oc BE on c c e b b R V V I I R R R -=++①1112()2cc c c cc e c EB on V R I V R I V -=--②①②联立即可解出I c1、I c2（因为β值大，为100，在此忽略了I B2的影响）二、（15分）稳压电路如下图所示，已知V Z =6V ，P Z =0.24w ，I Zmin =5mA 。

求：1.稳压管中的电流I Z 、输出电压V 0；2.当R 、R L 保持不变，求V i 的变化范围；3.当V 1、R 保持不变，求R L 的变化范围。

【答案解析】 1. 40ZZ ZP I mA V ==，V O =V Z =6V ，V i =54V 2.V i 应保证I Z ≥I Zmin min min ()Zi Z Z LV V V I R R -=+ V imin =26V 所以，V i 变化范围：Vi ≥26V3.由于V i 、V Z 、R 固定，所以，60i ZV V I mA R-==所以，I L =I-I Zmin =55mA 时，RL 取得极限值，min 610955L VR mA=≈Ω 因此，R L 的变化范围：R L ≥109Ω三、（15分）下图电路为场效应管差动放大器，已知场效应管的g m =2ms 、晶体管的β=100、r bb ’=300Ω、V BE(ON)3=-0.2V 、V BE(ON)4=V BE(ON)5=0.6V ，求： （1）V1=0时V0、IDQ2、ICQ3值； （2）A V =V 0/V t 、R 1、R 0值。
