模拟电子技术习题10套与答案

习题55.1在以下几种情况下，应分别采用哪种类型的滤波电路〔低通、高通、带通、带阻〕。

（1）从输入信号中提取100kHz～200kHz的信号；（2）抑制1MHz以上的高频噪声信号；（3）有用信号频率为1GHz以上的高频信号；（4）干扰信号频率介于1 kHz～10 kHz；解答：〔1〕带通滤波器；〔2〕低通滤波器；〔3〕高通滤波器；〔4〕带阻滤波器。

5.2在以下各种情况下，应分别采用哪种类型〔低通、高通、带通、带阻〕的滤波电路。

〔1〕抑制50Hz交流电源的干扰；〔2〕处理具有1Hz固定频率的有用信号；〔3〕从输入信号中取出低于2kHz的信号；〔4〕抑制频率为100kHz以上的高频干扰。

解：〔1〕带阻滤波器〔2〕带通滤波器〔3〕低通滤波器〔4〕低通滤波器5.3填空：〔1〕为了防止50Hz电网电压的干扰进入放大器，应选用滤波电路。

〔2〕输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。

（3）为了获得输入电压中的低频信号，应选用滤波电路。

〔4〕为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用滤波电路。

解：〔1〕带阻〔2〕带通〔3〕低通〔4〕有源5.4无源一阶RC低通滤波电路的截止频率决定于的倒数，在截止频率处输出信号比通带内输出信号小dB。

解答：时间常数，3dB5.5无源一阶RC高通滤波电路的截止频率决定于的倒数，在截止频率处输出信号比通带内输出信号小dB。

解答：时间常数，3dB5.6 一阶滤波电路阻带幅频特性以 /十倍频斜率衰减，二阶滤波电路那么以 /十倍频斜率衰减。

阶数越 ，阻带幅频特性衰减的速度就越快，滤波电路的滤波性能就越好。

解答：-20 dB ，-40 dB ，高。

5.7 试求题图所示电路的传递函数和频率响应表达式。

题图解答：()1v sR C A s sR C =+，j (j )1j v R CA R Cωωω=+5.8 题图5.8中所示为一个一阶低通滤波器电路，试推导输入与输出之间的传递函数，并计算截止角频率H ω。

《模拟电子技术》模拟试题一填空题：（每空1分共40分）、PN 结正偏时导通，反偏时截止，所以 PN 结具有单向导电性。

、漂移电流是温度电流,它由少数载流子形成，其大小与温度有关，而与外加电压无关。

_______ 、所谓理想二极管，就是当其正偏时，结电阻为 0等效成二条直线；当其反偏时，结电阻为无穷，等效成断开; " 、三极管是电流控制元件，场效应管是电压控制元件。

910、 带有负反馈放大电路的频带宽度 BWF=（1+AF ）BW 其中BW=fH - fL , 1+AF 称为反馈深度。

11、 、差分放大电路输入端加上大小相等、 极性相同的两个信号， 称为共模信号,而加上大小相等、 极性相反的两个信号，称为差模信号。

12、 为了消除乙类互补功率放大器输旋形的交越失真，而采用甲乙类互补功率放大器。

13、 OCL 电路是双电源互补功率放大电路; OTL 电路是单电源互补功率放大电路。

、共集电极放大电路具有电压放大倍数小于近似等于 以常用在输入级，输出级或缓冲级。

15 16 、差分放大电路能够抑制零点漂移，也称温度漂移，所以它广泛应用于集成电路中。

、用待传输的低频信号去改变高频信号的幅度称为调幅，未被调制的高频信号是运载信息的工 具，称为载波信号。

17、模拟乘法器输出与输入的关系式是U0=KUxUy 选择题（每空 2分共30分）、稳压二极管是一个可逆击穿二极管，稳压时工作在 它的稳压值Uz 才有导通电流，否则处于（ F 、正偏B 、反偏C 、大于D 、小于E 、 电路符号是 （ B ）状态。

导通 用直流电压表测得放大电路中某三极管各极电位分别是 （C ），该管是（D ）型。

、（B 、C 、E ） B 、（ C 、B 、 ）状态，但其两端电压必须（ C ）， 截止 2V 、6V 、2.7V ，则三个电极分别是 E ） C 、（ E 、C 、B ） B ）、 （ C ）、 （ E ）。

功率大 D 、Ri 大E 、 共射极放大电路的交流输出波形上半周失真时为（ B 、饱和失真 B 、截止失真 C 、交越失真 D 、增大 差分放大电路是为了（ C ）而设置的。

模拟电子技术基础测试题及参考答案一、单选题（共50题，每题1分，共50分）1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案：A2、引起直接耦合放大器零点漂移的因素很多，其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案：D3、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案：B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。

A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案：B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案：B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案：B7、元件引脚的剪脚高度为( )。

A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓，没关系正确答案：B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案：A9、由NPN型管构成的基本共射放大电路，输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。

A、截止B、放大C、饱和D、无法确定正确答案：C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案：C11、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。

A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案：A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案：A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案：D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势，增强电流的变化D、电感线圈的品质因素越高，损耗越大正确答案：D16、当晶体二极管的PN结导通后，则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案：C17、下列关于变压器表述不正确的是 ( )。

模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。

2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。

3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。

5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。

6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7．若双端输入，双端输出理想差动放大电路，两个输入电压u i1=u i2,则输出电压为V；若u i1=1500µV, u i2=500µV，则差模输入电压u id为µV，共模输入信号u ic为µV。

8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。

10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二．选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，I CBO,u BE的变化情况为（）。

A．β增加，I CBO,与u BE减小 B. β与I CBO增加，u BE减小C．β与u BE减小，I CBO增加 D. β、I CBO与u BE都增加2．反映场效应管放大能力的一个重要参数是（）A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3．双端输出的差分放大电路主要（）来抑制零点飘移。

A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。

A. 变大B. 变小C. 不变D. 无法判断5．差分放大电路的共模抑制比K CMR越大，表明电路（）A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6．负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。

项目一习题参考答案1. PN结正向偏置时是指P区接电源的正极，N区接电源的负极。

2. 在常温下，硅二极管的死区电压约为0.5V，导通后正向压降约为0.6～0.8V ；锗二极管的死区电压约为0.1V，导通后正向压降约为0.2～0.3V。

3. 三极管按结构分为NPN型和PNP型；按材料分为硅管和锗管。

三极管是电流控制型器件，控制能力的大小可用 表示，它要实现信号放大作用，需发射结正偏，集电结反偏。

4. 场效应管是电压控制型器件，控制能力的大小可用g m表示，它的主要特点是输入电阻很大。

5. 能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能，因为二极管正向电阻很小，若将1.5V的干电池以正向接法接到二极管两端会使得电路中的电流很大，相当于干电池正、负极短路。

6. 分析图1.52所示电路中各二极管是导通还是截止，并求出A、B两端的电压U AB(设VD为理想二极管，即二极管导通时其两端电压为零，反向截止时电流为零)。

图1.52 题6图解：（a）VD导通，U AB=-6V。

（b）VD截止，U AB=-12 V。

（c）VD1导通，VD2截止，U AB=0 V。

（d）VD1截止，VD2导通，U AB=-15 V。

7. 在图1.53所示电路中，设VD为理想二极管，u i =6sinω t (V)，试画出u O的波形。

图1.53 题7图解：（a）（b）8. 电路如图1.54所示，已知u i=5sinΩ t(V)，二极管导通电压为0.7V。

试画出u i与的波形。

解：u i>3.7V时，VD1导通，VD2截止，u o=3.7V；3.7V>u i>-4.4V时，VD1截止，VD2截止，u o= u i；u i<-4.4V时，VD1截止，VD导通，u o=-4.4 V。

9. 测得电路中几个三极管的各极对地电压如图1.55所示，试判别各三极管的工作状态。

图1.54 题8图图1.55 题9图解：（a）三极管已损坏，发射结开路（b）放大状态（c）饱和状态（d）三极管已损坏，发射结开路10. 测得放大电路中六只晶体管的电位如图1.56所示。

《模拟电子技术》复习题一一、填空题1、在N型半导体中，多数载流子是自由电子；在P型半导体中，多数载流子是空穴。

2、场效应管从结构上分为结型和绝缘型两大类，它属于电压控制性器件。

3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入共射（共射、共集、共基）组态放大电路。

4、在多级放大器中，中间某一级的输出电阻是上一级的负载。

5、集成运放应用电路如果工作在线性放大状态，一般要引入_____负反馈_______。

6、根据下图中各三极管的电位，判断它们所处的状态分别为_饱和________、_________、____截止_____。

7、正弦波振荡电路通常由，，和四部分组成。

二、选择题1、利用二极管的（b）组成整流电路。

A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入（ c ）后形成的杂质半导体。

A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示，其类型为( e)场效应管。

A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型图2－104、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（ b ）。

A 1：ｅ、2：ｂ、3：ｃB 1：ｃ、2：e 、3：ｂC 1：ｃ、2：ｂ、3：ｅD 其它情况5、集成运放中间级的作用是（ c ）。

A 提高共模抑制比B 提高输入电阻C 提高放大倍数D 提供过载保护6、根据相位平衡条件，判断图2-6所示振荡电路中（ ）发生振荡。

A 可能B 不能7、差模信号电压是两个输入信号电压（ a ）的值。

A 差B 和C 算术平均8、在单相桥式整流电容滤波电路中，已知变压器二次电压有效值U 2＝24V ，设二极管为理想二极管，用直流电压表测得R L 的电压值约为21.6V ，问电路的现象是( )。

《模拟电子技术》复习题一一、填空题1、在N型半导体中，多数载流子是；在P型半导体中，多数载流子是。

2、场效应管从结构上分为结型和两大类，它属于控制性器件。

3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入（共射、共集、共基）组态放大电路。

4、在多级放大器中，中间某一级的电阻是上一级的负载。

5、集成运放应用电路如果工作在线性放大状态，一般要引入____________。

6、根据下图中各三极管的电位，判断它们所处的状态分别为_________、_________、_________。

7、正弦波振荡电路通常由，，和四部分组成。

二、选择题1、利用二极管的（）组成整流电路。

A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入（）后形成的杂质半导体。

A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示，其类型为( )场效应管。

A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型图2－10 4、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（ ）。

A 1：ｅ、2：ｂ、3：ｃB 1：ｃ、2：e 、3：ｂC 1：ｃ、2：ｂ、3：ｅD 其它情况 5、集成运放中间级的作用是（ ）。

A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件，判断图2-6所示振荡电路中（ ）发生振荡。

A 可能 B 不能7、差模信号电压是两个输入信号电压（ ）的值。

A 差 B 和 C 算术平均8、在单相桥式整流电容滤波电路中，已知变压器二次电压有效值U 2＝24V ，设二极管为理想二极管，用直流电压表测得R L 的电压值约为21.6V ，问电路的现象是( )。

A 正常工作情况 B R L 开路 C C 开路 D 一个二极管和C 开路 E 一个二极管开路 F 其它情况9、某仪表放大电路，要求输入电阻大，输出电流稳定，应选（ ）负反馈。

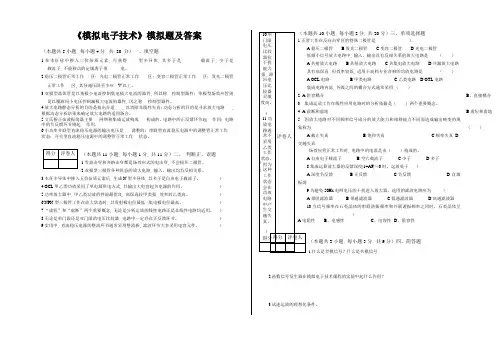

《模拟电子技术》模拟题及答案（本题共5小题, 每小题4分, 共 20 分）一、填空题1.在本征硅中掺入三价杂质元素, 可获得 型半导体, 其多子是 载流子, 少子是 载流子, 不能移动的定域离子带 电。

2.稳压二极管正常工作......区；光电二极管正常工作...... 区；变容二极管正常工作......区；发光二极管正常工作......区, 其导通压降至少应... V 以上。

3.双极型晶体管是以基极小电流控制集电极大电流的器件, 所以称....控制型器件；单极型场效应管则是以栅源间小电压控制漏极大电流的器件, 因之称... 控制型器件。

4.放大电路静态分析的目的是找出合适......., 以消除非线性失真；动态分析的目的是寻求放大电路......., 根据动态分析结果来确定放大电路的适用场合。

5.文氏桥正弦波振荡器主要......网络和集成运放构成..... 构成的。

电路中的正反馈环节起.....作用；电路中的负反馈环节则起.....作用。

6.小功率并联型直流稳压电源的输出电压是.......调整的；串联型直流稳压电源中的调整管正常工作.....状态；开关型直流稳压电源中的调整管正常工作.....状态。

（本题共11小题, 每小题1分, 共11分）二、 判断正、误题 1.雪崩击穿和齐纳击穿都是场效应式的电击穿, 不会损坏二极管。

2.双极型三极管各种组态的放大电路, 输入、输出均为反相关系。

3.本征半导体中掺入五价杂质元素后, 生成N 型半导体, 其多子是自由电子载流子。

..）4.OCL 甲乙类功放采用了单电源供电方式, 其输出大电容起负电源的作用。

..）5.功率放大器中, 甲乙类功放的性能最优良, 高保真较甲类强, 效率较乙类高。

..）6.NPN 型三极管工作在放大状态时, 其发射极电位最低, 集电极电位最高。

..）7.“虚短”和“虚断”两个重要概念, 无论是分析运放的线性电路还是非线性电路均适用。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（增加），发射结压降（减小）。

7、三极管放大电路共有三种组态分别是（共基极）、（共集电极）、（共射极）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（电流）负反馈。

9、负反馈放大电路和放大倍数A F=（A/1+AF ），对于深度负反馈放大电路的放大倍数A F=（1/F ）。

10、带有负反馈放大电路的频带宽度BW F=（ 1+AF ）BW，其中BW=（ fH-fL ），（ 1+AF ）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（小于近似等于 1 ），输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（调幅），未被调制的高频信号是运载信息的工具，称为（载波信号）。

17、模拟乘法器输出与输入的关系式是U0=（KUxUy），电路符号是（）。

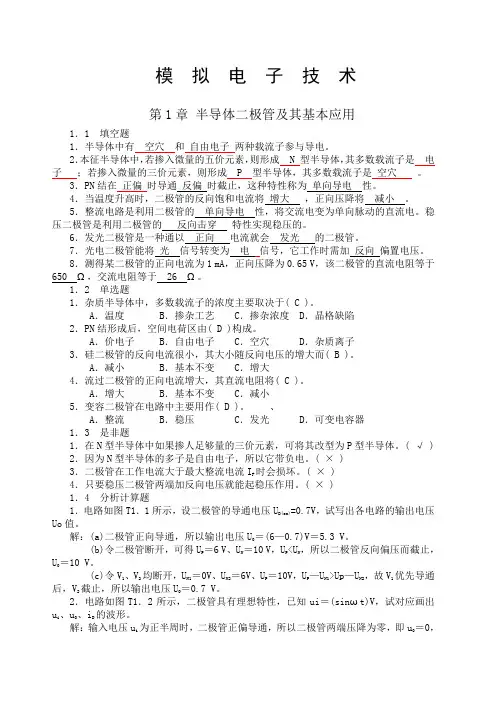

模拟电子技术第1章半导体二极管及其基本应用1．1 填空题1．半导体中有空穴和自由电子两种载流子参与导电。

2．本征半导体中，若掺入微量的五价元素，则形成 N 型半导体，其多数载流子是电子；若掺入微量的三价元素，则形成 P 型半导体，其多数载流子是空穴。

3．PN结在正偏时导通反偏时截止，这种特性称为单向导电性。

4．当温度升高时，二极管的反向饱和电流将增大，正向压降将减小。

5．整流电路是利用二极管的单向导电性，将交流电变为单向脉动的直流电。

稳压二极管是利用二极管的反向击穿特性实现稳压的。

6．发光二极管是一种通以正向电流就会发光的二极管。

7．光电二极管能将光信号转变为电信号，它工作时需加反向偏置电压。

8．测得某二极管的正向电流为1 mA，正向压降为0.65 V，该二极管的直流电阻等于650 Ω，交流电阻等于 26 Ω。

1．2 单选题1．杂质半导体中，多数载流子的浓度主要取决于( C )。

A．温度 B．掺杂工艺 C．掺杂浓度 D．晶格缺陷2．PN结形成后，空间电荷区由( D )构成。

A．价电子 B．自由电子 C．空穴 D．杂质离子3．硅二极管的反向电流很小，其大小随反向电压的增大而( B )。

A．减小 B．基本不变 C．增大4．流过二极管的正向电流增大，其直流电阻将( C )。

A．增大 B．基本不变 C．减小5．变容二极管在电路中主要用作( D )。

、A．整流 B．稳压 C．发光 D．可变电容器1．3 是非题1．在N型半导体中如果掺人足够量的三价元素，可将其改型为P型半导体。

( √ ) 2．因为N型半导体的多子是自由电子，所以它带负电。

( × )3．二极管在工作电流大于最大整流电流IF时会损坏。

( × )4．只要稳压二极管两端加反向电压就能起稳压作用。

( × )1．4 分析计算题1．电路如图T1．1所示，设二极管的导通电压UD(on)=0.7V，试写出各电路的输出电压Uo值。

模拟电子技术试题及答案模拟电子技术试题：1. 什么是基本电子元件？2. 请解释什么是正负极性？3. 什么是电流、电压和电阻？4. 请描述二极管的工作原理。

5. 请解释什么是放大器，并描述它的作用。

6. 什么是集成电路（IC）？7. 请列举几种常见的逻辑门电路。

8. 请解释什么是模拟信号和数字信号。

9. 请描述一下运放（运算放大器）的功能和应用。

10. 请解释什么是反馈电路，并说明它的作用。

模拟电子技术答案：1. 基本电子元件是构成电子电路的基础组件，通常包括电阻、电容、电感、二极管、三极管和集成电路等。

2. 正负极性指的是电子元件或电源的正、负极性标记。

在电路中，正确连接正负极性是确保电流正常流动的重要因素。

3. 电流是电荷在电路中流动的物理量，单位为安培（A）；电压是电场力对电荷施加的作用，单位为伏特（V）；电阻是电流对电压的阻碍程度，单位为欧姆（Ω）。

4. 二极管是一种具有两个电极的电子元件，通过PN结的形成，具有单向导电性。

当正向偏置时，电流可以顺利通过二极管；而当反向偏置时，二极管将处于截止状态。

5. 放大器是用于增强信号幅度的电路元件。

它可以增加信号的电压、电流或功率，使得信号能够在电子设备之间进行传递和处理。

6. 集成电路（IC）是在单片半导体上集成多个电子元件和电路功能的器件。

它通常以微型芯片的形式存在，并被广泛应用于电子设备中。

7. 常见的逻辑门电路包括与门、或门、非门、异或门和与非门等。

它们能够通过逻辑运算实现不同的布尔代数功能。

8. 模拟信号是连续变化的信号，其波形可以在整个连续的时间范围内取任意值；数字信号是离散的信号，只能取有限个值，通常用0和1表示。

9. 运放是一种具有高增益、差分输入和单端输出的放大器电路。

它可以用来放大、滤波、求和和积分等运算，广泛应用于电压放大、滤波器、比较器和振荡器等电路中。

10. 反馈电路是将信号从输出端回馈到输入端的电路。

它的作用是稳定系统的增益、频率响应和输入输出阻抗，以达到优化系统的目的。

专科《模拟电子技术》模拟题试卷一. （共60题,共150分.1.理想的功率放大电路应工作于.)状态.（2分.A.甲类互补B.乙类互补C.甲乙类互补D.丙类互补★检查答案标准答案: C2.NPN共射电路的Q点设置在接近于.)处将产生顶部失真.（2分.A.截止区B.饱和区C.击穿区D.放大区★检查答案标准答案: A3.双极晶体管放大电路共射极接法所对应的场效应管放大电路是.)接法.（2分.A.共基极B.共源极C.共漏极D.共栅极★检查答案标准答案: B4.当有用信号的频率介于2500Hz与3000Hz之间时, 应采用的最佳滤波电路是.).（2分.A.低通B.高通C.带通D.带阻★检查答案标准答案: C5.为了提高电压放大倍数, 希望放大电路的.)大一些.（2分.A.输入电流B.输出电流C.输入电阻D.输出电阻★检查答案标准答案: D6.当PN给外加反向电压时, 其内部的扩散电流将.)漂移电流。

此时, 耗尽层的宽度将.).（2分.A.大于变宽B.大于变窄C.小于变宽D.等于不变★检查答案标准答案: C7.差动放大电路的特点是抑制.)信号, 放大.)信号.（2分.A.共模共模B.共模差模C.差模差模D.差模共模★检查答案标准答案: B8.共漏极场效应管放大电路的输出电压与输入电压的相位.).（2分.A.相差0B.相差45C.相差90D.相差180★检查答案标准答案: A9.直流电源滤波的主要目的是: .).（2分.A.将交流变直流B.将高频变低频C.将正弦波变成方波D.将直、交流混合量中的交流成分去掉★检查答案标准答案: D10.电路如图所示。

若V1管正负极接反了, 则输出.). （2分.A.只有半周波形B.全波整流波形, 但V3管承受2倍的电压C.全波整流波形D.无波形且变压器或整流管可能烧毁★检查答案标准答案: D11.双极型三极管是控制器件, 当其工作在放大区时发射结需要加偏置, 集电结需要加偏置。

第1章习题答案1. 判断题：在问题的后面括号中打√或×。

（1）当模拟电路的输入有微小的变化时必然输出端也会有变化。

（√）（2）当模拟电路的输出有微小的变化时必然输入端也会有变化。

（×）（3）线性电路一定是模拟电路。

（√）（4）模拟电路一定是线性电路。

（×）（5）放大器一定是线性电路。

（√）（6）线性电路一定是放大器。

（×）（7）放大器是有源的线性网络。

（√）（8）放大器的增益有可能有不同的量纲。

（√）（9）放大器的零点是指放大器输出为0。

（×）（10）放大器的增益一定是大于1的。

（×）2 填空题：（1）放大器输入为10mV电压信号，输出为100mA电流信号，增益是10S。

（2）放大器输入为10mA电流信号，输出为10V电压信号，增益是1KΩ。

（3）放大器输入为10V电压信号，输出为100mV电压信号，增益是0.01 。

（4）在输入信号为电压源的情况下，放大器的输入阻抗越大越好。

（5）在负载要求为恒压输出的情况下，放大器的输出阻抗越大越好。

（6）在输入信号为电流源的情况下，放大器的输入阻抗越小越好。

（7）在负载要求为恒流输出的情况下，放大器的输出阻抗越小越好。

（8）某放大器的零点是1V，零漂是+20PPM，当温度升高10℃时，零点是 1.0002V 。

（9）某放大器可输出的标准正弦波有效值是10V，其最大不失真正电压输出+U OM是14V，最大不失真负电压输出-U OM是-14V 。

（10）某放大器在输入频率0~200KHZ的范围内，增益是100V/V，在频率增加到250KHZ时增益变成约70V/V，该放大器的下限截止频率f L是0HZ，上限截止频率f H是250KHZ，通频带f BW是250KHZ。

3. 现有：电压信号源1个，电压型放大器1个，1K电阻1个，万用表1个。

如通过实验法求信号源的内阻、放大器的输入阻抗及输出阻抗，请写出实验步骤。

模拟电子技术课后习题及答案1(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章 常用半导体器件自 测 题一、判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。

（1）在N 型半导体中掺入足够量的三价元素，可将其改为P 型半导体。

（ ）（2）因为N 型半导体的多子是自由电子，所以它带负电。

（ ）（3）PN 结在无光照、无外加电压时，结电流为零。

（ ）（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

（ ） （5）结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其R GS 大的特点。

（ ）（6）若耗尽型N 沟道MOS 管的U GS 大于零，则其输入电阻会明显变小。

（ ）解：（1）√ （2）× （3）√ （4）× （5）√ （6）×二、选择正确答案填入空内。

（1）PN 结加正向电压时，空间电荷区将 。

A. 变窄B. 基本不变C. 变宽（2）设二极管的端电压为U ，则二极管的电流方程是 。

A. I S e UB. T U U I e SC.)1e (S －TU U I（3）稳压管的稳压区是其工作在 。

A. 正向导通B.反向截止C.反向击穿（4）当晶体管工作在放大区时，发射结电压和集电结电压应为。

A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏（5）U GS＝0V时，能够工作在恒流区的场效应管有。

A. 结型管B. 增强型MOS管C. 耗尽型MOS管解：（1）A （2）C （3）C （4）B （5）A C三、写出图所示各电路的输出电压值，设二极管导通电压U D＝。

解：U O1≈，U O2＝0，U O3≈－，U O4≈2V，U O5≈，U O6≈－2V。

四、已知稳压管的稳压值U Z＝6V，稳定电流的最小值I Zmin＝5mA。

求图所示电路中U和O1U各O2为多少伏。

模拟电子计算考试题及答案一、选择题1. 在模拟电子技术中，下列哪个元件不是基本的线性元件？A. 电阻器B. 电容器C. 电感器D. 二极管答案：D2. 一个理想运算放大器的开环增益是多少？A. 100B. 1000C. 10000D. 无穷大答案：D3. 以下哪个不是模拟信号的特性？A. 连续性B. 可重复性C. 可量化性D. 可模拟性答案：C4. RC电路的充电时间常数τ是如何定义的？A. τ = RB. τ = CC. τ = R * CD. τ = 1/(R * C)答案：C5. 一个共模抑制比（CMRR）高的放大器意味着什么？A. 放大器对差模信号的放大能力很强B. 放大器对共模信号的抑制能力很强C. 放大器对信号的失真度很低D. 放大器对噪声的抑制能力很强答案：B二、填空题6. 在模拟电子技术中，放大器的增益定义为输出电压与输入电压的________。

答案：比值7. 一个理想滤波器的传递函数具有_________特性。

答案：理想矩形8. 模拟电子电路中的反馈可以是_________反馈或_________反馈。

答案：正，负9. 一个电路的带宽是指该电路能够通过的信号频率范围，通常用_________和_________来表示。

答案：下限频率，上限频率10. 在模拟电子技术中，一个电路的稳定性可以通过_________判据或_________判据来检验。

答案：劳斯，赫尔维茨三、简答题11. 简述负反馈在放大器中的作用。

答案：负反馈在放大器中可以提高放大器的稳定性，减少非线性失真，增加带宽，提高输入和输出阻抗的匹配性。

12. 解释什么是积分器和微分器，并简述它们在电路中的基本应用。

答案：积分器是一种将输入信号的瞬时值累积起来，输出信号是输入信号的积分结果。

微分器则是输出信号是输入信号的导数。

积分器常用于消除直流分量，微分器常用于检测信号的快速变化。

四、计算题13. 给定一个RC低通滤波器，其电阻R=1kΩ，电容C=0.01μF，计算其-3dB截止频率。

习题88.1判断下列说法是否正确，用“√”或“×”表示判断结果填入括号内。

（1）与分立元件比较，集成电路的主要优势是低成本和优良的性能。

（）（2）集成放大器采用直接耦合的主要原因是集成电路技术很难制造大容量的耦合电容。

（3）直接耦合的主要缺点是零点漂移。

（）（4）晶体管的参数受温度的影响，但不影响零点漂移。

（）（5）零点漂移受电源电压变化、器件参数老化和温度变化的影响。

（）（6）在集成电路中元件的对称性差。

（）（1）集成放大器主要有由输入级、中间放大级、输出级和偏置电路组成。

（）答：（1）√（2）√（3）√（4）×（5）√（6）×（7）√8.2选择合适答案填入空内。

（1）集成运放电路采用直接耦合方式是因为。

A．可获得很大的放大倍数 B. 可使温漂小C．集成工艺难于制造大容量电容（2）通用型集成运放适用于放大。

A．高频信号 B. 低频信号C. 任何频率信号（3）集成运放制造工艺使得同类半导体管的。

A. 指标参数准确B. 参数不受温度影响C．参数一致性好（4）集成运放的输入级采用差分放大电路是因为可以。

A．减小温漂 B. 增大放大倍数C. 提高输入电阻（5）为增大电压放大倍数，集成运放的中间级多采用。

A．共射放大电路 B. 共集放大电路C．共基放大电路答：（1）C （2）B （3）C （4）A （5）A8.3 电路如题图8.3所示，已知β1=β2=β3=100。

各管的V B E均为0.7V，试求I C2的值。

题图8.3解：分析估算如下： 100BE1BE2CC =--=RU U V I R μAC2E2C11C1C0C2C0C22C2222(2)111111()2210022B R R I I I I I I I I I I I I A ββββββββββββββμββ++==+===+++++=+=+++==++8.4 多路电流源电路题图8.4所示，已知所有晶体管的特性均相同，V B E 均为0.7V ，β0=β1=β2=β3=100。
