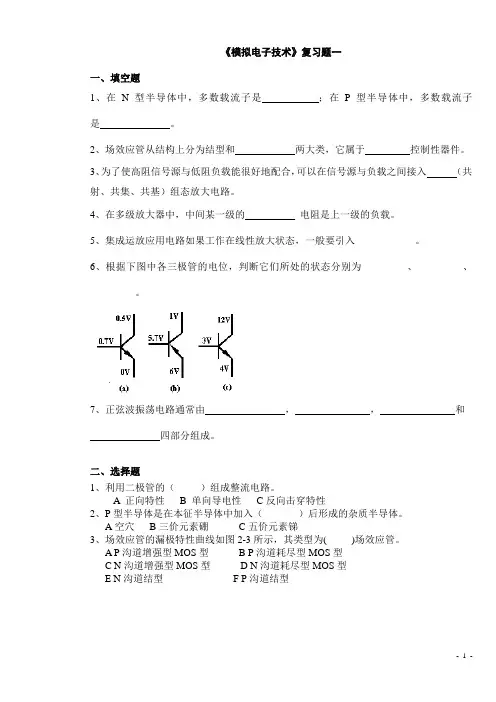

《模拟电子技术》复习题一一、填空题1、在N型半导体中，多数载流子是自由电子；在P型半导体中，多数载流子是空穴。
2、场效应管从结构上分为结型和绝缘型两大类，它属于电压控制性器件。
3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入共射（共射、共集、共基）组态放大电路。
4、在多级放大器中，中间某一级的输出电阻是上一级的负载。
5、集成运放应用电路如果工作在线性放大状态，一般要引入_____负反馈_______。
6、根据下图中各三极管的电位，判断它们所处的状态分别为_饱和________、_________、____截止_____。
7、正弦波振荡电路通常由，，和四部分组成。
二、选择题1、利用二极管的（b）组成整流电路。
A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入（ c ）后形成的杂质半导体。
A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示，其类型为( e)场效应管。
A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型图2－104、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（ b ）。
A 1：ｅ、2：ｂ、3：ｃB 1：ｃ、2：e 、3：ｂC 1：ｃ、2：ｂ、3：ｅD 其它情况5、集成运放中间级的作用是（ c ）。
A 提高共模抑制比B 提高输入电阻C 提高放大倍数D 提供过载保护6、根据相位平衡条件，判断图2-6所示振荡电路中（ ）发生振荡。
A 可能B 不能7、差模信号电压是两个输入信号电压（ a ）的值。
A 差B 和C 算术平均8、在单相桥式整流电容滤波电路中，已知变压器二次电压有效值U 2＝24V ，设二极管为理想二极管，用直流电压表测得R L 的电压值约为21.6V ，问电路的现象是( )。
A 正常工作情况B R L 开路C C 开路D 一个二极管和C 开路E 一个二极管开路F 其它情况9、某仪表放大电路，要求输入电阻大，输出电流稳定，应选（ a ）负反馈。
A 电压串联B 电压并联C 电流串联D 电流并联10、设图2-10所示电路中二极管D1、D2为理想二极管，判断它们是导通还是截止？（ b ）A D1导通，D2导通B D1导通，D2截止C D1截止，D2导通D D1截止，D2截止三、判断题（ √ ）1、温度升高后，本征半导体中自由电子和空穴数目都增多，且增量相同。
（ ）2、结型场效应管通常采用两种偏置方式，即（源极）自给偏压式和栅极分压与源极自偏相结合的偏置方式。
（❎ ）3、共集电极电路没有电压和电流放大作用。
（ ❎ ）4、用电流源代替R e 后电路的差模倍数增加。
（ √ ）5、集成运放内部第一级是差分放大电路，因此它有两个输入端。
（ ❎）6、只有两个晶体管的类型相同（都为NPN 管或都为PNP 管时）才能组成复合管。
（ ）7、RC 桥式振荡电路只要R ｆ≤2R １就能产生自激振荡。
（ √ ）8、一个理想的差分放大电路，只能放大差模信号，不能放大共模信号。
（ √ ）9、电压负反馈可以稳定输出电压。
（❎ ）10、直流电源是一种电能形式转换电路，将交流电变为直流电。
Ugs+1-1-2id Ubs 0图2-3C1C2L Ucc图2-6四、分析题电路如图所示：（1）写出输入级、中间级、输出级的电路名称。
（2）电阻R 3和二级管D 1、D 2 的作用是什么？（3）静态时T 4 管射级电位U E4 =？负载电流 I L =？（4）动态时，若输出V O 出现正负半周衔接不上的现象，为何失真？应调哪个元件？怎样调才能消除失真？（5）判断级间反馈为何种组态?深度负反馈时，电路的闭环增益应为多少?（6）求负载R L 上最大输出幅度V om 和最大输出功率Pom 。
（设V CES =0V ，R L =24Ω）（7）若R f =100kΩ，R b2=2kΩ，求R L 上输出幅度最大时，输入V I 的有效值为多少？五、计算题1、电路如图所示，晶体管的β＝60，。
（1）求电路的Q 点。
（2）画出微变等效电路，并计算。
（3）设U s ＝10mV （有效值），问U i ＝？U o ＝？若C 3开路，则U i ＝？U o ＝？'100bb r =Ωu i o A R R、、2、如图所示电路参数理想对称，晶体管的β均为50，，U BEQ ≈0.7。
试计算R W 滑动端在中点时T 1管和T 2管的发射极静态电流I EQ ，以及动态参数A d 和R i 。
3、电路如图所示，设集成运放均有理想的特性，写出输出电压uo 与输入电压u I1、u I2的关系式。
'100bb r =Ω《模拟电子技术》复习题一参考答案一、填空题1、自由电子， 空穴 。
2、绝缘栅型， 电压3、共射4、输入5、负反馈6、饱和， 放大， 截止7、放大电路， 选频网络 ， 正反馈网络 ，稳幅环节二、选择题1、B2、B3、D4、B5、C6、A7、A8、C9、C 10、B三、判断题1、√2、√3、×4、×5、√6、×7、×8、√9、√ 10、√四、分析题答：（1）输入级为差分放大电路，中间级为共射放大电路，输出级为无输出电容的功率放大电路。
（2）消除交越失真。
（3） U E4 =0， I L =0。
（4）为交越失真。
应调Ｒc3 ，应将阻值调大。
（5）电压串联负反馈。
（6）（幅值）或(有效值)(7) 五、计算题1、解：（1）Q 点：221b f b I O uf R R R F V V A +===V V M om 9.=V V om 29=W R V P L om om 69.12429222=⨯==5121002=+=uf A V A V V uf om I 125.05129===（2）画出微变等效电路动态分析：（3）设U s ＝10mV （有效值），则若C 3开路，则2、解：R W 滑动端在中点时T 1管和T 2管的发射极静态电流分析如下：A d 和R i 分析如下：i i u LR3、解：由图可知，运放A1、A2组成电压跟随器，运放A4组成反相输入比例运算电路运放A3组成差分比例运算电路以上各式联立求解得：《模拟电子技术》复习题二一、填空题1、当PN 结外加正向电压时，P 区接电源 极，N 区接电源极，此时，扩散电流 漂移电流。
2、二极管最主要的特性是 。
3、一个放大电路的对数幅频特性如图所示。
由图1-3可知，中频放大倍数|A vm |=__ __。
图1-3图1-7 4、乙类放大器中每个晶体管的导通角是_ __，该放大器的理想效率为__ __，每个管子所承受的最大电压为__ _____。
5、差动放大电路的基本功能是对差模信号的_ _作用和对共模信号的_ _作用。
6、小功率直流稳压电源由变压、 、__ __、 四部分组成。
7、图1-8 (a)和(b)是两个放大管的不完整的符号，根据图中所给数据和电流方向，判断它们的导电类型分别为___________ 型和___________型，用半导体材料___________和___________制成，电流放大系数β分别为___________和___________。
二、选择题图2-3 图2-8 图2-9 图2-101、图2-3所示复合管中，下列答案正确的是( )。
A NPN 型B PNP 型C 不正确2、N 型半导体是在本征半导体中加入（ ）后形成的杂质半导体。
RbRfRe1Re2Ucc图2-5A 空穴B 三价元素C五价元素3、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V1＝2Ｖ，V2＝2.7Ｖ，V3＝6Ｖ，试判别管子的三个管脚分别是（）。
A 1：e、2：b、3：cB 1：c、2：e、3：bC 1：c、2：b、3：eD 其它情况4、用万用表直流电压档测得电路中PNP型晶体管各极的对地电位分别是：V b＝－12.3Ｖ，V e＝－12Ｖ，V c＝－18Ｖ。
则三极管的工作状态为（）。
A 放大B 饱和C 截止5、判断图2-5电路中的反馈组态为（）。
A 电压并联负反馈B 电压串联负反馈C 电流串联负反馈D 电流并联负反馈6、已知降压变压器次级绕组电压为12V，负载两端的输出电压为10.8V，则这是一个单相( )电路．A 桥式整流B 半波整流C 桥式整流电容滤波D 半波整流电容滤波7、直接耦合式多级放大电路与阻容耦合式（或变压器耦合式）多级放大电路相比，低频响应（）。
A 差B 好C 差不多8、某场效应管的转移特性如图2-8所示，该管为( )。
A P沟道增强型MOS管B P沟道结型场效应管C N沟道增强型MOS管D N沟道耗尽型MOS管9、设图2-9所示电路中二极管D1、D2为理想二极管，判断它们是导通还是截止？（）A D1导通，D2导通B D1导通，D2截止C D1截止，D2导通D D1截止，D2截止10、图2-10所示电路是( ) 。
A差分放大电路B镜像电流源电路C微电流源电路三、判断题( )1、耗尽型绝缘栅场效应管不能采用自给偏压方式。
( )2、放大的实质不是对能量的控制作用。
( )3、功率的放大电路有功率放大作用，电压放大电路只有电压放大作用而没有功率放大作用。
( )4、共模信号都是直流信号，差模信号都是交流信号。
( )5、集成运放是直接耦合的多级放大电路。
( )6、电压串联负反馈有稳定输出电压和降低输入电阻的作用。
( )7、复合管的β值近似等于组成它的各晶体管β值的乘积。
( )8、反相比例运算电路属于电压串联负反馈，同相比例运算电路属于电压并联负反馈。
( )9、只要满足正弦波振荡的相位平衡条件，电路就一定振荡。
( )10、滤波是将交流变为直流。
四、分析题图示电路是没有画完的功率放大电路，已知输入电压u i为正弦波，运算放大电路为理想运放。
（1）在图上标出三极管VT1和VT2的发射极箭头，并合理连接输入信号u i和反馈电阻R f，使电路具有输入电阻大、输出电压稳定的特点。
在题图上完成。
（2）设三极管VT1和VT2的饱和管压降可忽略不计，计算VT1和VT2的极限参数I CM 、U (BR)CEO 、P CM 大体应满足什么条件？（3）电路最大的输出功率有多大？(P omax =?)五、计算题1、电路如下图所示，晶体管的β＝100，。
（1）求电路的Q 点。
（2）画出微变等效电路，并计算。
（3）若电容C e 开路，则将引起电路的哪些动态参数发生变化？如何变化？（15分）2、 电路如下图所示，晶体管的β=50，。
（1）计算静态时T 1管和T 2管的集电极电流和集电极电位；（2）用直流表测得u O =2V ，u I =？若u I =10mV ，则u O =？'100bb r =Ωu i o A R R、、'100bb r =Ω3、电压－电流转换电路如图所示，已知集成运放为理想运放，R2＝R3＝R4＝R7＝R，R5＝2R。
