模拟电子线路期末试题和答案(两套)

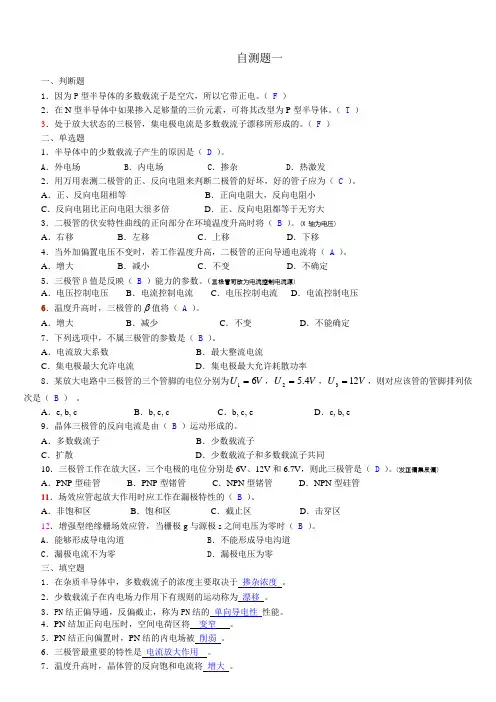

自测题一一、判断题1．因为P 型半导体的多数载流子是空穴，所以它带正电。

（ F ）2．在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

（ T ）3．处于放大状态的三极管，集电极电流是多数载流子漂移所形成的。

（ F ）二、单选题1．半导体中的少数载流子产生的原因是（ D ）。

A ．外电场B ．内电场C ．掺杂D ．热激发2．用万用表测二极管的正、反向电阻来判断二极管的好坏，好的管子应为（ C ）。

A ．正、反向电阻相等B ．正向电阻大，反向电阻小C ．反向电阻比正向电阻大很多倍D ．正、反向电阻都等于无穷大3．二极管的伏安特性曲线的正向部分在环境温度升高时将（ B ）。

(X 轴为电压)A ．右移B ．左移C ．上移D ．下移4．当外加偏置电压不变时，若工作温度升高，二极管的正向导通电流将（ A ）。

A ．增大B ．减小C ．不变D ．不确定5．三极管β值是反映（ B ）能力的参数。

（三极管可改为电流控制电流源）A ．电压控制电压B ．电流控制电流C ．电压控制电流D ．电流控制电压6．温度升高时，三极管的β值将（ A ）。

A ．增大B ．减少C ．不变D ．不能确定7．下列选项中，不属三极管的参数是（ B ）。

A ．电流放大系数B ．最大整流电流C ．集电极最大允许电流D ．集电极最大允许耗散功率8．某放大电路中三极管的三个管脚的电位分别为V U 61=，V U 4.52=，V U 123=，则对应该管的管脚排列依次是（ B ） 。

A ．e, b, cB ．b, e, cC ．b, c, eD ．c, b, e9．晶体三极管的反向电流是由（ B ）运动形成的。

A ．多数载流子B ．少数载流子C ．扩散D ．少数载流子和多数载流子共同10．三极管工作在放大区，三个电极的电位分别是6V 、12V 和6.7V ，则此三极管是（ D ）。

（发正偏集反偏）A ．PNP 型硅管B ．PNP 型锗管C ．NPN 型锗管D ．NPN 型硅管11．场效应管起放大作用时应工作在漏极特性的（ B ）。

(完整版)模电期末试题及答案-模拟电子技术-CAL-FENGHAI.-(YICAI)-Company One1《模拟电子技术基础》试卷及参考答案1、在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。

A. 五价B. 四价C. 三价2、稳压管的稳压区是其工作在。

A. 正向导通B.反向截止C.反向击穿3、当晶体管工作在放大区时，发射结电压和集电结电压应为。

A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏4、（2）当温度升高时，二极管的反向饱和电流将。

A. 增大B. 不变C. 减小5、U GS＝0V时，能够工作在恒流区的场效应管有。

A. 结型管B. 增强型MOS管C. 耗尽型MOS管6、直接耦合放大电路存在零点漂移的原因是。

A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定7、选用差分放大电路的原因是。

A.克服温漂B.提高输入电阻C.稳定放大倍数8、差分放大电路的差模信号是两个输入端信号的，共模信号是两个输入端信号的。

A.差B.和C.平均值9、用恒流源取代长尾式差分放大电路中的发射极电阻R e，将使电路的。

A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大10、在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。

A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小11、交流负反馈是指。

A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈12、功率放大电路的转换效率是指。

A．输出功率与晶体管所消耗的功率之比B．最大输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比13、整流的目的是。

A. 将交流变为直流B. 将高频变为低频C. 将正弦波变为方波14、串联型稳压电路中的放大环节所放大的对象是。

A. 基准电压B. 采样电压C. 基准电压与采样电压之差15、开关型直流电源比线性直流电源效率高的原因是。

模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a,b。

2．通用运算放大器的输入级一般均采用察动放大器，其目的是a,b。

3．在晶体三极管参数相同,工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真.5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于,工作于甲乙类时，导通角为。

6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7．若双端输入，双端输出理想差动放大电路，两个输入电压ui1=ui2，则输出电压为V;若u i1=1500µV， ui2=500µV,则差模输入电压uid为µV，共模输入信号uic为µV。

8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响.10．在共射、共集、共基三种组态的放大电路中，组态电流增益最;组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二．选择题1．晶体管参数受温度影响较大,当温度升高时,晶体管的β，ICBO，uBE的变化情况为().A．β增加，ICBO,和 uBE减小 B。

β和ICBO增加,uBE减小C．β和uBE 减小，ICBO增加 D。

β、ICBO和uBE都增加2．反映场效应管放大能力的一个重要参数是()A. 输入电阻B. 输出电阻 C。

击穿电压 D. 跨导3．双端输出的差分放大电路主要（)来抑制零点飘移。

A. 通过增加一级放大B. 利用两个C。

利用参数对称的对管子 D。

利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出,共模电压放大倍数(）. A。

变大 B. 变小 C。

不变 D. 无法判断5．差分放大电路的共模抑制比KCMR越大，表明电路（）A。

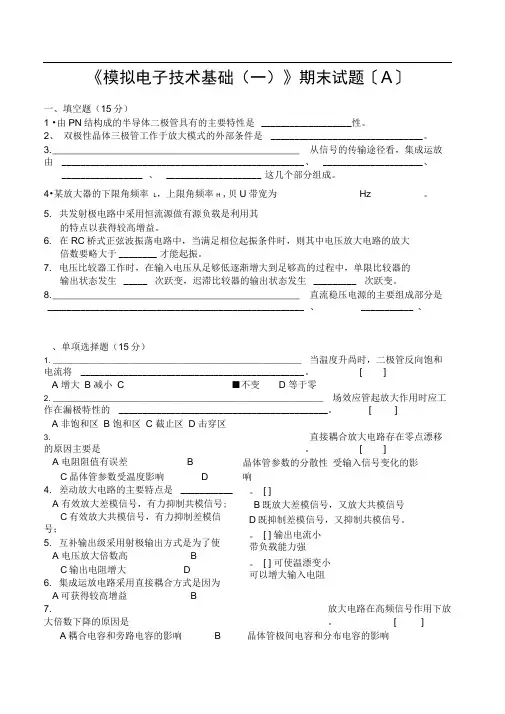

《模拟电子技术基础（一）》期末试题〔A 〕一、填空题（15分）1 •由PN 结构成的半导体二极管具有的主要特性是 ___________________ 性。

2、 双极性晶体三极管工作于放大模式的外部条件是 ________________________________ 。

3. _______________________________________________ 从信号的传输途径看，集成运放由 ___________________________________________________ 、 _____________________ 、_________________ 、 ____________________ 这几个部分组成。

4•某放大器的下限角频率 L ，上限角频率H ,贝U 带宽为Hz。

5. 共发射极电路中采用恒流源做有源负载是利用其 的特点以获得较高增益。

6. 在RC 桥式正弦波振荡电路中，当满足相位起振条件时，则其中电压放大电路的放大倍数要略大于 ________ 才能起振。

7. 电压比较器工作时，在输入电压从足够低逐渐增大到足够高的过程中，单限比较器的输出状态发生 _____ 次跃变，迟滞比较器的输出状态发生 _________ 次跃变。

8. _______________________________________________ 直流稳压电源的主要组成部分是 ______________________________________________________ 、 ___________ 、、单项选择题（15分）1. ________________________________________________________ 当温度升咼时，二极管反向饱和电流将 _______________________________________________ 。

《模拟电子技术》期末考试复习题班级：学号：姓名：成绩：一、填空题1．硅二极管导通时的正向管压降约为____ V，锗二极管导通时的管压降约为____ V。

二极管的两端加正向电压时，有一段死区电压，锗管约为____V，硅管约为____V。

0.70.30.20.52．半导体具有____特性、____特性和____的特性。

掺杂热敏光敏3．电路中流过二极管的正向电流过大，二极管将会____；如果施加在二极管两端的反向电压过高，二极管将会____。

烧坏（开路）击穿（短路）4．使用二极管时，应考虑的主要参数是________和________。

最大整流电流（额定电流）最高反向工作电压（耐压）5．理想二极管的特点是正向导通时管压降为____，反向截止时反向电流为____。

0V0A6．用万用表测量二极管的正反向电阻时，若正、反向电阻均接近于零，则表明该二极管已____；若正、反向电阻均接近于无穷大，则表明二极管已____。

击穿烧坏7．在晶体管中，I E与I B、I C的关系为_________。

I E=I B+I C8．示波器是电子技术中常用的测量仪器，用于观察被测信号的____及测量被测信号的_________、_________和_________。

波形频率大小相位9．硅晶体管发射结的死区电压约为_____V，锗晶体管发射结的死区电压约为____V。

晶体管处在正常放大状态时，硅管发射结的导通电压约为_____V，锗管发射结的导通电压约为____V。

0.50.20.70.310．某晶体管的U CE不变，基极电流I B =30μA时，集电极电流I C =1. 2mA，则发射极电流I E =____ mA，若基极电流I B增大到50μA时，I C增大到2mA，则发射极电流I E =_____mA，晶体管的电流放大系数β=_____。

1.23mA2.05mA4011．用万用表测量晶体管时，应将万用表置于_____挡，并进行_____。

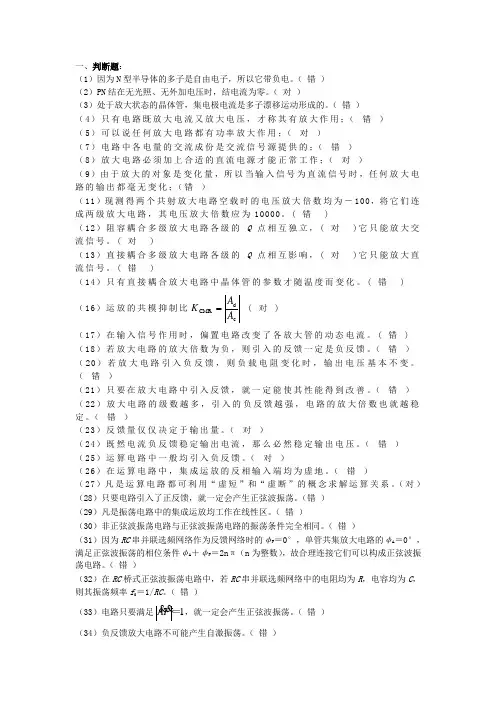

一、判断题：（1）因为N 型半导体的多子是自由电子，所以它带负电。

（ 错 ）（2）PN 结在无光照、无外加电压时，结电流为零。

（ 对 ）（3）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

（ 错 ）（4）只有电路既放大电流又放大电压，才称其有放大作用；（ 错 ）（5）可以说任何放大电路都有功率放大作用；（ 对 ）（7）电路中各电量的交流成份是交流信号源提供的；（ 错 ）（8）放大电路必须加上合适的直流电源才能正常工作；（ 对 ）（9）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（错 ）（11）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。

( 错 )（12）阻容耦合多级放大电路各级的Q 点相互独立，( 对 )它只能放大交流信号。

( 对 )（13）直接耦合多级放大电路各级的Q 点相互影响，( 对 )它只能放大直流信号。

( 错 )（14）只有直接耦合放大电路中晶体管的参数才随温度而变化。

( 错 )（16）运放的共模抑制比cd CMR A A K ( 对 ) （17）在输入信号作用时，偏置电路改变了各放大管的动态电流。

( 错 )（18）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（ 错 ）（20）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

（ 错 ）（21）只要在放大电路中引入反馈，就一定能使其性能得到改善。

（ 错 ）（22）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。

（ 错 ）（23）反馈量仅仅决定于输出量。

（ 对 ）（24）既然电流负反馈稳定输出电流，那么必然稳定输出电压。

（ 错 ）（25）运算电路中一般均引入负反馈。

（ 对 ）（26）在运算电路中，集成运放的反相输入端均为虚地。

（ 错 ）（27）凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。

《模拟电子线路》题库一、判断题（每题2分，共20分）1、因为N型半导体的多子是自由电子，所以它带负电。

（）2、因为P型半导体的多子是空穴，所以它带正电。

（）3、稳压二极管在稳压工作时，只要反向击穿，不需要限流。

（）4、N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。

（）5、二极管的正向偏置电压升高时，其正向电阻增大。

（）6、未加外部电压时，PN结中电流从P区流向N区。

（）7、运算放大电路中一般引入正反馈。

（）8、凡是运算放大电路都可利用“虚短”和“虚断”的概念求解运算关系。

（）9、放大电路必须加上合适的直流电源才能正常工作。

（）10、直接耦合多级放大电路各级的Q点相互影响。

（）11、晶体管的参数不随温度变化。

（）12、放大电路没有直流偏置不能正常工作。

（）13、多级放大电路总的电压放大倍数，等于各级空载电压放大倍数的乘积。

（）14、只有电路既放大电流又放大电压，才称其有放大作用。

（）15、放大电路在低频信号作用时，放大倍数下降的原因是半导体管的非线性特性。

（）16、射极跟随器的放大倍数为1，因此在电路不起任何作用。

（）17、多级放大电路的级数越多，其放大倍数越大，且其通频带越宽。

（）18、理想运放的共模抑制比为无穷大。

（）19、通用型集成运放的输入级采用差分放大电路，这是因为它的电压放大倍数大。

（）20、在集成电路中各级电路间采用直接耦合方式。

（）21、产生零点漂移的原因主要是晶体管参数受温度的影响。

（）22、负反馈放大电路可能产生自激振荡。

（）23、电流负反馈既然稳定输出电流，那么必然稳定输出电压。

（）24、若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（）25、要稳定放大电路静态工作点，可以引入交流负反馈。

（）26、在功率放大电路中，输出功率越大，功放管的管耗功率就越大。

（）27、通常采用图解法分析功率放大电路。

（）28、功率放大电路工作在大信号状态，要求输出功率大，且转换效率高。

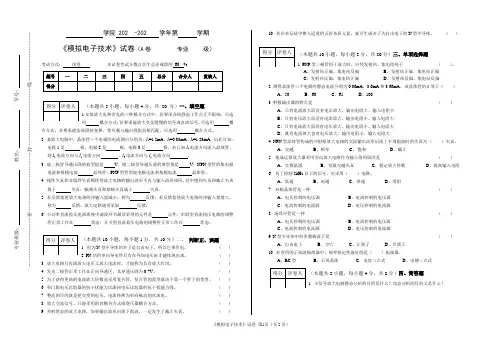

学院 202 -202 学年第 学期《模拟电子技术》试卷（A 卷 专业 级）考试方式： 闭卷 本试卷考试分数占学生总评成绩的 60 %（本题共5小题，每小题4分，共 20 分）一、填空题 1.多级放大电路常见的三种耦合方式中，若要求各级静态工作点互不影响，可选用 耦合方式；若要求能放大变化缓慢的信号或直流信号，可选用耦合方式；若要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用 耦合方式。

2. 某放大电路中，晶体管三个电极的电流测出分别为：I 1=1.2mA 、I 2=0.03mA 、I1=1.23mA 。

由此可知：电极1是 极，电极2是 极，电极3是极。

若已知I 1电流方向流入晶体管，则I 2电流方向与I 1电流方向 、I 3电流方向与I1电流方向 。

3. 硅二极管导通压降的典型值是 V 、锗二极管导通压降的典型值是 V ；NPN 型管的集电极电流和基极电流 晶体管；PNP 型管的集电极电流和基极电流 晶体管。

4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同，其中饱和失真和截止失真属于 失真；幅频失真和相频失真属于 失真。

5. 若反馈量使放大电路的净输入量减小，称为 反馈；若反馈量使放大电路的净输入量增大，称为 反馈。

放大电路通常采取 反馈。

6. 小功率直流稳压电源系统中滤波环节最常采用的元件是 元件；串联型直流稳压电路的调整管正常工作在 状态；开关型直流稳压电路的调整管正常工作在 状态。

（本题共10小题，每小题1分，共10分）二、 判断正、误题 1. 因为N 型半导体的多子是自由电子，所以它带负电。

（ ） 2. PN 结的单向导电性只有在外加电压时才能体现出来。

（ ） 3. 放大电路只有既放大电压又放大电流时，才能称为具有放大作用。

（ ） 4. 发光二极管正常工作在正向导通区，其导通压降为0.7V 。

（ ）5. 为了获得更高的电流放大倍数而采用复合管，复合管的类型取决于第一个管子的类型。

(1)在半导体内部，只有电子是载流子。

(2)在N型半导体中，多数载流子是空穴，少数载流子是自由电子。

(3）一般来说，硅晶体二极管的死区电压(门槛电压)小子锗晶体二极管的死区电压。

(4)在外电场作用下，半导体中同时出现电子电流和空穴电流。

(5)晶体三极管出现饱和失真是由于静态电流I CQ选得偏低。

(6)用万用表测某晶体二极管的正向电阻时，插在万用表标有“十”号插孔中的测试棒(通常是红色棒)所连接的二极管的管脚是二极管的正极，另一电极是负极。

(7)三极管放大电路工作时，电路中同时存在直流分量和交流分量；直流分量表示静态工作点，交流分量表示信号的变化情况。

(8)在单管放大电路中，若V G不变，只要改变集电极电阻Rc的值就可改变集电极电流Ic的值。

(9)两个放大器单独使用时，电压放大倍数分别为A v1、A v2，这两个放大器连成两级放大器后，总的放大倍数为A v，A v= A v1+A v2。

(10)晶体二极管在反向电压小于反向击穿电压时，反向电流极小；当反向电压大于反向击穿电压后，反向电流会迅速增大。

(1)当晶体二极管的PN结导通后，则参加导电的是( )。

A．少数载流子 B．多数载流子 C．既有少数载流子又有多数载流子(2)在共发射极单管低频电压放大电路中，输出电压应视为( )。

A．v o＝i c R c B．v o＝-R c i c C．v o＝-I c R c(3)用万用表欧姆挡测量小功率晶体二极管性能好坏时，应把欧姆挡拔到( )。

A．R×100Ω或R×1000Ω挡 B．R×1Ω C．R×10KΩ挡(4)当晶体二极管工作在伏安特性曲线的正向特性区，而且所受正向电压大于其门槛电压时，则晶体二极管相当于()。

A．大电阻 B．断开的开关 C．接通的开关(5)晶体三极管工作在饱和状态时，它的I C将( )。

A．随I B增加而增加 B．随I B增加而减小 C．与I B无关，只决定于R C和V G(6)共发射极放大器的输出电压和输入电压在相位上的关系是( )。

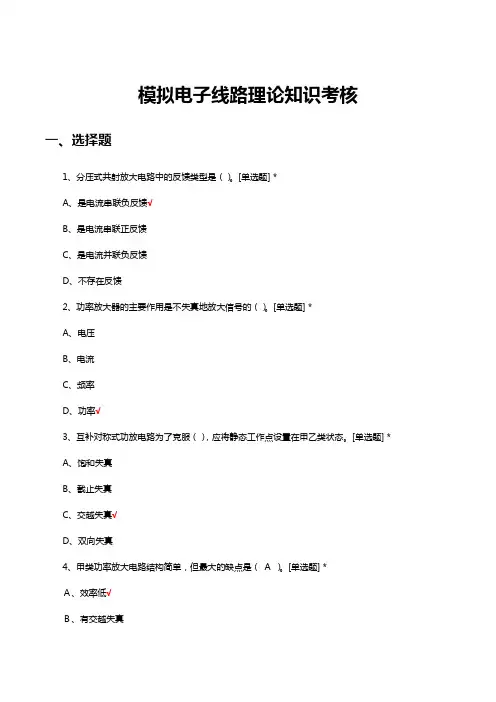

模拟电子线路理论知识考核一、选择题1、分压式共射放大电路中的反馈类型是（）。

[单选题] *A、是电流串联负反馈√B、是电流串联正反馈C、是电流并联负反馈D、不存在反馈2、功率放大器的主要作用是不失真地放大信号的（）。

[单选题] *A、电压B、电流C、频率D、功率√3、互补对称式功放电路为了克服（），应将静态工作点设置在甲乙类状态。

[单选题] *A、饱和失真B、截止失真C、交越失真√D、双向失真4、甲类功率放大电路结构简单，但最大的缺点是（A ）。

[单选题] *Ａ、效率低√Ｂ、有交越失真Ｃ、易产生自激D、波形失真严重5、甲乙类OTL电路中，功放管静态工作点设置在（），以克服交越失真。

[单选题] *A、放大区B、饱和区C、截止区D、微导通区√6、甲类功放的理想效率为（）[单选题] *A、75％B、50%√C、78.5%D、58.5%7、乙类推挽（互补对称）功率放大电路的理想最大效率为（）[单选题] *A、50.5%B、60.5%C、75.5%D、78.5%√8、能把交流电变成脉动直流电的是（）[单选题] *A、变压器B、整流电路√C、滤波电路D、稳压电路9、在单相桥式整流电路中，如果一只整流二极管内部断开，则（）[单选题] *A、引起电源短路B、输出电压为零C、输出电压减小√D、输出电压上升10、半导体三极管是一种（）。

[单选题] *A、电压控制电压的器件B、电压控制电流的器件C、电流控制电流的器件√D、电流控制电压的器件11、要获得+12V的稳定电压，集成稳压器的型号应选用（）。

[单选题] *A、CW117B、CW317C、CW7812√D、CW791212、晶体三极管处于截止状态的条件是（）。

[单选题] *A、发射结正偏，集电结反偏B、发射结正偏，集电结正偏C、发射结反偏，集电结正偏D、发射结反偏，集电结反偏√13、在三极管放大电路中，三极管最高电位的一端是（）。

[单选题] *A、NPN管的发射极B、PNP管的发射极√C、PNP管的集电极D、NPN管的基极14、某三极管的发射极电流IE =3.8mA，基极电流IB=40μA，则集电极电流IC为（）[单选题] *A、3.24mAB、4.2 mAC、3.40mAD、3.76mA√15、晶体三极管工作在饱和状态时，它的IC将（）。

模电期末考试试题及答案模拟电子技术期末考试试题一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 无穷大B. 0欧姆C. 1欧姆D. 10欧姆2. 以下哪个不是模拟信号的特点？A. 连续变化B. 离散变化C. 随时间变化D. 可表示声音3. 一个共射放大电路的静态工作点是：A. 0VB. 5VC. 12VD. 取决于电源电压4. 负反馈在放大器中的作用是：A. 增加增益B. 降低增益C. 增加失真D. 稳定工作点5. 以下哪个不是模拟电子电路中的滤波器？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器二、填空题（每空2分，共20分）6. 运算放大器的_________端是虚拟地，即电压为0V。

7. 电压跟随器的特点是_________，输出阻抗小。

8. 一个理想的电压源的内阻是_________。

9. 模拟乘法器常用于实现_________和_________。

10. 波形发生器电路可以产生_________、_________、_________等波形。

三、简答题（每题10分，共30分）11. 解释什么是差分放大器，并简述其主要优点。

12. 描述一个基本的RC低通滤波器的工作原理。

13. 什么是振荡器？请列举至少两种常见的振荡器类型。

四、计算题（每题15分，共30分）14. 给定一个共射放大电路，其静态工作点为VB=10V，VC=20V，VE=5V，β=100。

假设晶体管的饱和压降VBE=0.7V，计算该电路的静态工作电流IE。

15. 设计一个简单的RC低通滤波器，要求截止频率为1kHz，输入信号频率为10kHz，计算所需的电阻和电容值。

答案：一、选择题1. A2. B3. D4. B5. D二、填空题6. 反向输入7. 高输入阻抗，低输出阻抗8. 0欧姆9. 调幅、解调10. 正弦波、方波、三角波三、简答题11. 差分放大器是一种差动放大电路，它能够放大两个输入端之间的差值信号，而抑制共模信号。

《电子线路》考试模拟试题及其参考答案（试卷总分值为100分，考试时间为120分钟，闭卷考试）姓名﹍﹍﹍﹍﹍﹍一、填空题：（每空1分，共30分）1.高频功率放大电路根据静态工作点的位置可分为 , , 等三种。

2．为实现电信号的有效传输，无线电通信通常要进行调制。

常用的模拟调制方式可以分为、和三种。

3．小信号调谐放大器按调谐回路的个数分和。

4．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在类状态。

5．产生正弦波振荡的条件，。

6.无线电波传播速度固定不变，频率越高，波长；频率_ ，波长越长。

7．放大电路直流通路和交流通路画法的要点是：画直流通路时，把视为开路；画交流通路时，把视为短路。

8．调幅的就是用信号去控制，使载波的随大小变化而变化。

9．小信号谐振放大器的主要特点是以作为放大器的交流负载，具有和功能。

10．通常将携带有信息的电信号称为，未调制的高频振荡信号称为，通过调制后的高频振荡信号称为。

11.石英晶体振荡器是利用石英晶体的工作的，其频率稳定度很高，通常可分为和两种。

12．为了有效地实现基极调幅，调制器必须工作在状态，为了有效地实现集电极调幅，调制器必须工作在状态。

二、单项选择题：（每小题2分、共30分）1．石英晶体谐振于fp时，相当于LC回路的（）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象2．丙类高频功率放大器的导通角（）A．360 ° B．180°-360° C．＜180°3．在高频放大器中，多用调谐回路作为负载，其作用不包括（）A．选出有用频率 B．滤除谐波成分 C．阻抗匹配 D．产生新的频率成分4．石英晶体振荡器的主要优点是（）A．容易起振 B．振幅稳定 C．频率稳定度高 D．减小谐波分量5．无线通信系统接收设备中的中放部分采用的是以下哪种电路（）A．调谐放大器 B．谐振功率放大器 C．检波器 D．鉴频器6．振荡器与放大器的区别是（）A．振荡器比放大器电源电压高B．振荡器比放大器失真小C．振荡器无需外加激励信号，放大器需要外加激励信号D．振荡器需要外加激励信号，放大器无需外加激励信号7．在一块正常放大的电路板上，测得某三极管的三个极对地电位如图所示，则管子的导电类型以及管脚自左至右的顺序分别为（）A．NPN型、bec B．NPN型、ebcC．NPN型、ecb D．NPN型、bce8．判断下图是哪一类振荡器（）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式9.晶体三极管作为放大应用时，其极间电压的设置，首先应该保证( )。

2010~2011学年第二学期10单招《电子线路》期末试卷一、填空题（1*62=62）1、调谐放大器具有______________和_________________作用。

2、多级放大器级间耦合方式有：__________、_________、__________。

3、调谐放大器有______________和________________两种基本电路。

4、反馈有__________和__________、___________和___________、____________和______________三种分类。

5、直耦放大器的两个特殊问题：________________、_____________。

6、在自激振荡电路中包含___________、_____________和_______________三个基本组成部分，其中______________实现振幅平衡条件，____________实现相位平衡条件，最后利用三极管的___________特性实现稳幅作用。

7、反馈有_____________和_____________、______________和______________、____________和______________三种分类。

8、功率放大器按工作点在交流负载线上的位置分类有：___________、_____________、________________。

以输出端的特点分类有：_____________、____________、________________、______________。

9、甲类功放的缺点是：___________，乙类功放存在______________,为了消除这种失真，采用_________________功放。

10、带有放大环节的串联型稳压电路一般有_____________、____________、________________和________________四部分组成。

第一章1.1 在一本征硅中，掺入施主杂质，其浓度D N =⨯21410cm3-。

（1）求室温300K 时自由电子和空穴的热平衡浓度值，并说明半导体为P 型或N 型。

（2 若再掺入受主杂质，其浓度A N =⨯31410cm 3-，重复（1）。

（3）若D N =A N =1510cm 3-,，重复（1）。

（4）若D N =1610cm3-，A N =1410cm3-，重复（1）。

解：（1）已知本征硅室温时热平衡载流子浓度值i n =⨯5.11010 cm3-，施主杂质D N =⨯21410cm 3->> i n =⨯5.11010 cm 3-，所以可得多子自由浓度为0n ≈D N =⨯21410cm 3-少子空穴浓度0p =02n n i =⨯125.1610cm 3-该半导体为N 型。

（2）因为D A N N -=14101⨯cm 3->>i n ，所以多子空穴浓度0p ≈14101⨯cm 3-少子电子浓度0n =02p n i =⨯25.2610cm 3-该半导体为P 型。

（3）因为A N =D N ,所以0p = 0n = i n =⨯5.11010cm 3-该半导体为本征半导体。

（4）因为A D N N -=10-161014=99⨯1014（cm3-）>>i n ，所以，多子自由电子浓度0n =⨯991410 cm 3-空穴浓度0p =02n n i =142101099)105.1(⨯⨯=2.27⨯104（cm 3-）该导体为N 型。

1.3 二极管电路如图1.3所示。

已知直流电源电压为6V ，二极管直流管压降为0.7V 。

（1） 试求流过二极管的直流电流。

（2）二极管的直流电阻D R 和交流电阻D r 各为多少？解：（1）流过二极管的直流电流也就是图1.3的回路电流，即 D I =A 1007.06-=53mA (2) D R =AV310537.0-⨯=13.2Ω D r =D T I U =AV3310531026--⨯⨯=0.49Ω1.4二极管电路如题图1.4所示。

(1)在半导体内部；只有电子是载流子。

(2)在N型半导体中；多数载流子是空穴；少数载流子是自由电子。

(3）一般来说；硅晶体二极管的死区电压(门槛电压)小子锗晶体二极管的死区电压。

(4)在外电场作用下；半导体中同时出现电子电流和空穴电流。

(5)晶体三极管出现饱和失真是由于静态电流I CQ选得偏低。

(6)用万用表测某晶体二极管的正向电阻时；插在万用表标有“十”号插孔中的测试棒(通常是红色棒)所连接的二极管的管脚是二极管的正极；另一电极是负极。

(7)三极管放大电路工作时；电路中同时存在直流分量和交流分量；直流分量表示静态工作点；交流分量表示信号的变化情况。

(8)在单管放大电路中；若V G不变；只要改变集电极电阻Rc的值就可改变集电极电流Ic的值。

(9)两个放大器单独使用时；电压放大倍数分别为A v1、A v2；这两个放大器连成两级放大器后；总的放大倍数为A v；A v= A v1+A v2。

(10)晶体二极管在反向电压小于反向击穿电压时；反向电流极小；当反向电压大于反向击穿电压后；反向电流会迅速增大。

(1)当晶体二极管的PN结导通后；则参加导电的是( )。

A．少数载流子 B．多数载流子 C．既有少数载流子又有多数载流子(2)在共发射极单管低频电压放大电路中；输出电压应视为( )。

A．v o＝i c R c B．v o＝-R c i c C．v o＝-I c R c(3)用万用表欧姆挡测量小功率晶体二极管性能好坏时；应把欧姆挡拔到( )。

A．R×100Ω或R×1000Ω挡 B．R×1Ω C．R×10KΩ挡(4)当晶体二极管工作在伏安特性曲线的正向特性区；而且所受正向电压大于其门槛电压时；则晶体二极管相当于()。

A．大电阻 B．断开的开关 C．接通的开关(5)晶体三极管工作在饱和状态时；它的I C将( )。

A．随I B增加而增加 B．随I B增加而减小 C．与I B无关；只决定于R C和V G(6)共发射极放大器的输出电压和输入电压在相位上的关系是( )。

电子线路cad期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，逻辑与门的输出为高电平的条件是：A. 所有输入都为高电平B. 至少有一个输入为高电平C. 所有输入都为低电平D. 至少有一个输入为低电平答案：A2. 下列哪个元件不是模拟电路的基本元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门答案：D3. 在模拟电路中，放大器的主要功能是：A. 减小信号B. 转换信号C. 放大信号D. 过滤信号答案：C4. 以下哪个选项不是数字电路的特点？A. 离散信号B. 连续信号C. 逻辑运算D. 布尔代数答案：B5. 在电子线路CAD中，PCB设计通常不包括以下哪个步骤？A. 原理图绘制B. 布线C. 3D打印D. 钻孔答案：C6. 下列哪个不是电子线路CAD软件的功能？A. 电路仿真B. 电路优化C. 电路测试D. 电路生产答案：D7. 在电子线路设计中，电源滤波器的主要作用是：A. 提高电源电压B. 降低电源电压C. 减少电源噪声D. 增加电源电流答案：C8. 以下哪个元件不是用来进行信号放大的？A. 晶体管B. 运算放大器C. 电阻器D. 场效应管答案：C9. 在数字电路设计中，触发器的主要功能是：A. 存储一位二进制信息B. 进行算术运算C. 进行逻辑运算D. 进行信号放大答案：A10. 下列哪个不是电子线路CAD软件的输出文件格式？A. .schB. .dxfC. .pdfD. .brd答案：C二、填空题（每题2分，共20分）1. 在数字电路中，一个基本的逻辑门至少需要________个输入信号。

答案：22. 模拟电路中的信号是________的。

答案：连续3. 在电子线路CAD中，PCB布局设计的主要目的是________。

答案：优化电路性能和减少成本4. 电路仿真软件通常用来模拟电路的________。

答案：工作状态5. 在电子线路设计中，电源滤波器通常由________和电容器组成。

模电(模拟电子线路)试卷及答案( 共4 页 )上海大学全文结束》》～xx 学年秋季学期试卷课程名：模拟电子线路课程号：学分：5 应试人声明：我保证遵守《上海大学学生手册》中的《上海大学考场规则》，如有考试违纪、作弊行为，愿意接受《上海大学学生考试违纪、作弊行为界定及处分规定》的纪律处分。

应试人应试人学号应试人所在院系题号一二三四五六七八九得分一、填充题（22分）1、（3分）、当信号频率等于放大电路的fL 或fH时，放大倍数的值约下降到中频时的 0、7 倍。

即增益下降3 dB。

2、（3分）在放大电路中，温度上升，三极管参数b上升UBE_下降_ ICBO_上升（上升、下降、不变）3、（2分）差分放大电路的差模信号是两个输入端信号的差，共模信号是两个输入端信号的平均值。

4、（8分）已知交流负反馈有四种组态：A．电压串联负反馈 B．电压并联负反馈 C．电流串联负反馈D．电流并联负反馈选择合适的答案填入下列空格内，只填入A、B、C或D。

①欲得到电流－电压转换电路，应在放大电路中引入 B ；②欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 C ；③欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 A ；④欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 D 。

成绩5、（6分）在单管放大电路的三种基本接法中：A、共射电路B、共集电路C、共基电路①既能放大电压，又能放大电流的电路为_A_ 。

②输入电阻最大、输出电阻最小的电路为 _B_ 。

③频带最宽但只能放大电流的电路为 _C_ 。

二、计算题1、试判断以下电路能否正常放大，并写明理由。

（7分）解：不能正常放大，原因：（1）缺基极电阻Rb（2）缺集电极电阻Rc;（3）交流通路中，信号ui被短路第2 页 ( 共4 页 )2、单入单出差动放大电路如图所示。

已知 b1=b2=50，b3=80，rbb=100W，UBE1=UBE2=0、7V，UBE3=－0、2V，VCC=12V, 当输入信号Ui为零时，测得输出Uo =0V。
