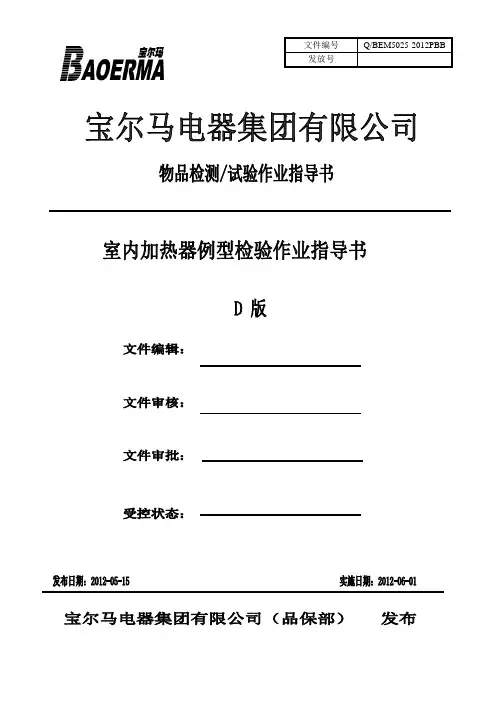

室内加热器型式试验作业指导书

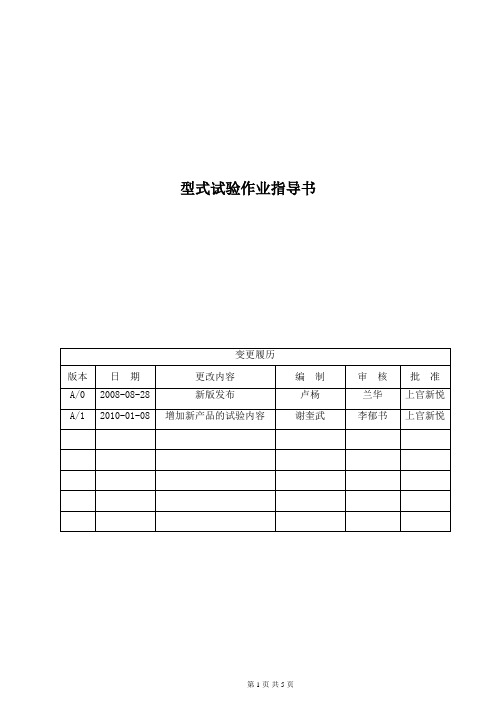

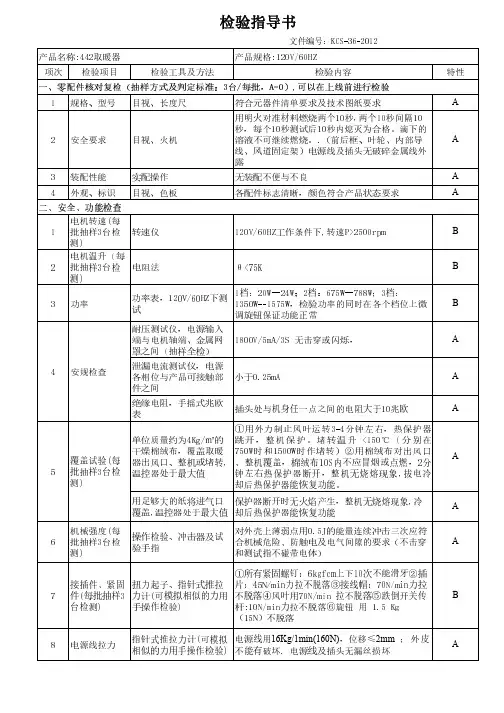

型式试验作业指导书
1.目的
验证最终产品与产品图及相关标准的符合性，确保产品质量符合要求。

2.范围
本作业指导书适用于公司产品的型式检验。

3.定义和术语
无。

4.职责
质保部有责任及权力使本作业指导书付诸实施。

5.工作流程和内容
5.1下列情况之一，应进行型式检验：
5.1.1新产品或老产品易地生产批量投产鉴定；
5.1.2正式生产后，如结构、材料、工艺有较大改变而可能影响产品性能时；
5.1.3 成批或大量生产的产品每2年不少于一次；
5.1.4 停产一年发上，恢复生产时；
5.1.5 出厂检验结果与上次型式检验结果有较大差异时；
5.1.6 国家监督机构提出进行型式检验要求时。

5.2 进行型式检验的产品，应从出厂检验合格的能够覆盖整个加工工艺的产品中随机抽取。

5.3实验员按照各种产品的型式检验项目、技术要求和试验方法进行检验，并填写《试验报告》。

5.5 产品的型式检验必须全部合格。

如有一项不合格时，允许重新抽取加倍数量的产品，对该不合格项目进行复检。

如仍不合格，则代表的产品为不合格。

6.记录
6.1《试验报告》
7.附件：
7.1线束和螺旋电缆类产品的《型式检验项目及技术要求》
7.2握手阀类产品的《型式检验项目及技术要求》
7.3螺旋电缆类产品的《型式检验项目及技术要求》
8.相关文件
8.1 QC/T 29106-2004《汽车用低压电线束技术条件》8.2 SAE J318-2003《汽车气制动管接头》。

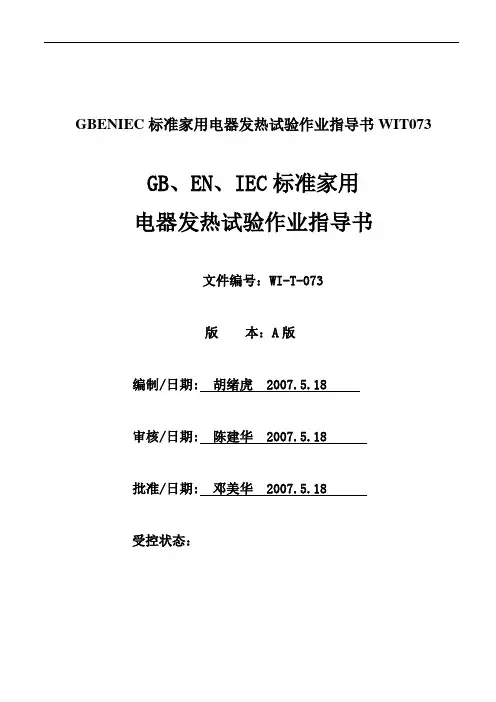

GBENIEC标准家用电器发热试验作业指导书WIT073GB、EN、IEC标准家用电器发热试验作业指导书文件编号：WI-T-073版本：A版编制/日期: 胡绪虎 2007.5.18审核/日期: 陈建华 2007.5.18批准/日期: 邓美华 2007.5.18受控状态：修订页1 适用范畴家用和类似用途的室内电动器具、电热器具和联合（组合）器具。

2 参考标准GB4706.1、IEC60335-1 家用和类似用途电器安全–第1部分: 通用要求GB4706.27、IEC 60335-2-80 家用和类似用途电器的安全风扇的专门要求GB4706.23、IEC60335-2-30 家用和类似用途电器的安全室内加热器的专门要求GB4706.60、IEC60335-2-43 家用和类似用途电器的安全衣物干燥机和毛巾架的专门要求GB 4706.7、IEC 60335-2-2 家用和类似用途电器的安全真空吸尘器和吸水式清洁器具的专门要求GB4706.45、IEC 60335-2-65 家用和类似用途电器的安全空气净化器的专门要求GB4706.48、IEC 60335-2-98 家用和类似用途电器的安全加湿器的专门要求3 试验的要紧设备变频稳压电源、调压器、测试角、温度巡检仪、热电偶、数显温度计、带电绕组温升测试仪、万用表等。

4 试验前的预备4.1 检查设备和仪器是否符合本项目试验要求；4.2 接到样机后，预备样机资料（使用讲明书、铭牌）和检测记录；4.3 将样机状况、样机标识内容及有关技术参数填写在检测记录上。

5 试验方法5.1 试验条件：5.1.1 试验电压：5.1.1.1 电动器具在正常工作条件下以0.94倍和1.06倍额定电压之间最不利的电压供电；5.1.1.2 带PTC的电热器具在正常工作状态下以1.151/2倍额定输入电压供电；5.1.1.3其余电热器具在正常工作状态下以1.15倍额定输入功率工作；5.1.1.4联合（组合）器具在正常工作状态下以1.15倍额定输入功率工作。

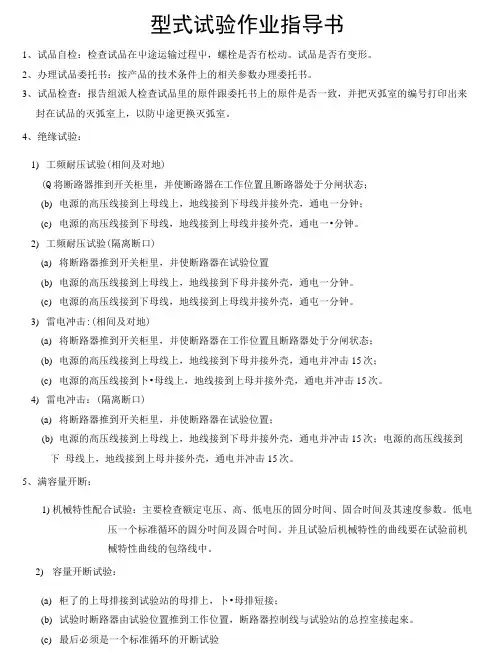

型式试验作业指导书1、试品自检：检查试品在屮途运输过程屮，螺栓是否冇松动。

试品是否冇变形。

2、办理试品委托书：按产品的技术条件上的相关参数办理委托书。

3、试品检查：报告组派人检查试品里的原件跟委托书上的原件是否一致，并把灭弧室的编号打印出来封在试品的灭弧室上，以防屮途更换灭弧室。

4、绝缘试验：1)工频耐压试验(相间及对地)(Q将断路器推到开关柜里，并使断路器在工作位置且断路器处于分闸状态；(b)电源的高压线接到上母线上，地线接到下母线并接外壳，通电一分钟；(c)电源的高压线接到下母线，地线接到上母线并接外壳，通电一•分钟。

2)工频耐压试验(隔离断口)(a)将断路器推到开关柜里，并使断路器在试验位置(b)电源的高压线接到上母线上，地线接到下母并接外壳，通电一分钟。

(c)电源的高压线接到下母线，地线接到上母线并接外壳，通屯一分钟。

3)雷电冲击:(相间及对地)(a)将断路器推到开关柜里，并使断路器在工作位置且断路器处于分闸状态；(b)电源的高压线接到上母线上，地线接到下母并接外壳，通电并冲击15次；(c)电源的高压线接到卜•母线上，地线接到上母并接外壳，通电并冲击15次。

4)雷电冲击：(隔离断口)(a)将断路器推到开关柜里，并使断路器在试验位置；(b)电源的高压线接到上母线上，地线接到下母并接外壳，通电并冲击15次；电源的高压线接到下母线上，地线接到上母并接外壳，通电并冲击15次。

5、满容量开断：1)机械特性配合试验：主要检查额定屯压、高、低电压的固分时间、固合时间及其速度参数。

低电压一个标准循环的固分吋间及固合吋间。

并且试验后机械特性的曲线要在试验前机械特性曲线的包络线中。

2)容量开断试验：(a)柜了的上母排接到试验站的母排上，卜•母排短接；(b)试验时断路器由试验位置推到工作位置，断路器控制线与试验站的总控室接起來。

(c)最后必须是一个标准循环的开断试验6、绝缘试验：1)工频耐压试验(相间及对地)(a)将断路器推到开关柜里，并使断路器在工作位置且断路器处于分闸状态度；(b)高压线接到上母线上，地线接到下母线并接外壳，通电一分钟；(0)电源的高压线接到下母线，地线接到上母线并接外壳，通电一分钟。

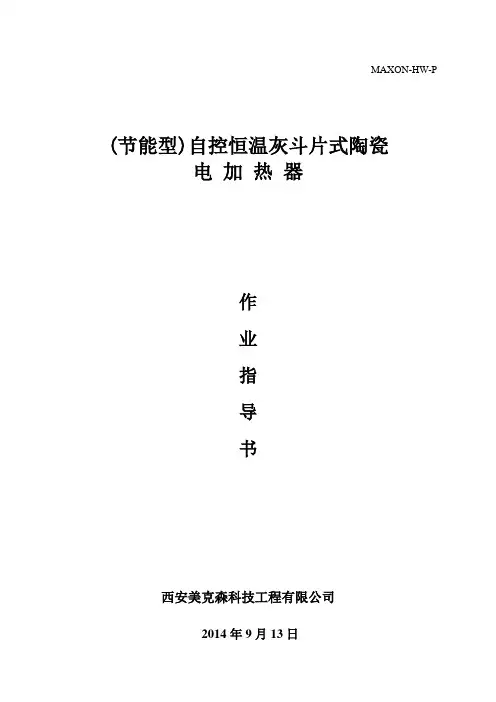

MAXON-HW-P(节能型)自控恒温灰斗片式陶瓷电加热器作业指导书西安美克森科技工程有限公司2014年9月13日1.说明 (2)2.目的 (2)3.工作内容 (2)4.施工前准备 (2)5.主要工具清单 (3)6.现场施工前期准备 (3)7.安装 (5)8.敷设电线及接线 (9)附件一：西安美克森科技工程有限公司培训记录表附件二：危险源辨识结果清单附件三：环境因素调查评价表1.1.本指导书仅适用于电除尘器灰斗电加热器设备安装工程。

1.2.本措施编制的依据《电力建设安全施工管理规定》；《电力建设施工及验收技术规范》；《火电施工质量检验及评定标准》等有关规范及标准。

1.3.为保证设备安全、可靠、稳定运行，需对下述环节进行控制：1.3.1.设备开箱验收合格后方可安装。

1.3.2.严格管理施工电源。

1.3.3.严格按计划控制各阶段的施工工期，严格按有关规范、施工方案及图纸进行施工。

1.3.4.严格按有关规范进行调试验收，确保整个工程的工期及质量。

2.目的2.1.确保电除尘器灰斗电加热器施工程序按标准进行。

2.2.保证施工及调试质量。

2.3.保证施工按控制工期完成。

2.4.保证施工中的人身、设备安全。

3.工作内容3.1.负责电除尘器灰斗电加热器整套系统的设计、供货、指导安装、调试及售后服务。

3.2.电加热器的指导安装、接线。

3.3.指导相关电缆敷设、接线。

3.4.整套系统的调试投运。

3.5.竣工后10天内交付竣工图纸一式3份，图纸应与实际相符。

（包括：设备使用、操作指导说明书、合格证、现场设备布置接线图、电缆清册等）。

4.施工前准备4.1.图纸资料设计准确、完整，已审批完毕。

4.2.设备、材料已到现场；工器具等已准备就绪。

4.3.施工人员已就位。

4.4.施工前完成施工现场技术、安全交底。

5. 主要工具清单主要工具清单6. 现场施工前期准备.6.1检查加热片：注意事项：*加热片轻拿轻放，切勿使加热片接头断开。

宁波德萨电器制造有限公司中心实验室UL、CSA标准家用电器发热测试作业指导书文件编号：版本：A版编制/日期: 审核/日期: 批准/日期: 受控状态：修订页原检验项目现检验项目修改说明修订人批准备注电器发热测试作业指导书版本：第 A 版第 0次修改生效日期：1 适用范围家用电风扇,取暖器,加湿器,空气净化器,吸尘器等2 参考标准UL 507 《Electric Fans》UL 1278 《Movable and Wall or Ceiling-Hung Electric Room Heaters》UL 2111 《overheating protection for motors》UL 998 《Humidifiers》UL 867 《Electrostatic Air Cleaners》UL 1017 《Vacuum Cleaners, Blower Cleaners, and Household Floor Finishing Machines》3 试验的主要设备变频电源、调压器、测试角、温度巡检仪、热电偶、数显温度计、带电绕组温升测试仪、万用表等。

4 试验前的准备4.1 检查设备和仪器是否符合本项目试验要求；4.2 接到样机后，准备样机资料（使用说明书、铭牌）和检测记录；4.3 将样机状况、样机标识内容及有关技术参数填写在检测记录上。

5 试验方法5.1 试验条件：5.1.1 电风扇在正常工作条件下以额定电压供电。

5.1.2 取暖器在正常工作状态下以额定电压供电，但若额定电压未导致电热器具的实测输入功率等于或大于额定功率，则增加试验电压，直到实测输入功率等于额定功率。

5.1.3 加湿器需在正常工作条件下以额定电压供电进行测试，需测试满水与干烧两种情况，除非加湿器与供水管永久连接。

---如果加湿器内置湿度调节器导致加湿器断续工作，则测试时把该调节器短路掉。

---保持测试环境的温度与湿度以保证加湿器能最大功率地连续工作。

GBENIEC标准家⽤电器发热试验作业指导书WIT073 GBENIEC标准家⽤电器发热试验作业指导书WIT073GB、EN、IEC标准家⽤电器发热试验作业指导书⽂件编号：WI-T-073版本：A版编制/⽇期: 胡绪虎 2007.5.18审核/⽇期: 陈建华 2007.5.18批准/⽇期: 邓美华 2007.5.18受控状态：修订页1 适⽤范畴家⽤和类似⽤途的室内电动器具、电热器具和联合（组合）器具。

2 参考标准GB4706.1、IEC60335-1 家⽤和类似⽤途电器安全–第1部分: 通⽤要求GB4706.27、IEC 60335-2-80 家⽤和类似⽤途电器的安全风扇的专门要求GB4706.23、IEC60335-2-30 家⽤和类似⽤途电器的安全室内加热器的专门要求GB4706.60、IEC60335-2-43 家⽤和类似⽤途电器的安全⾐物⼲燥机和⽑⼱架的专门要求GB 4706.7、IEC 60335-2-2 家⽤和类似⽤途电器的安全真空吸尘器和吸⽔式清洁器具的专门要求GB4706.45、IEC 60335-2-65 家⽤和类似⽤途电器的安全空⽓净化器的专门要求GB4706.48、IEC 60335-2-98 家⽤和类似⽤途电器的安全加湿器的专门要求3 试验的要紧设备变频稳压电源、调压器、测试⾓、温度巡检仪、热电偶、数显温度计、带电绕组温升测试仪、万⽤表等。

4 试验前的预备4.1 检查设备和仪器是否符合本项⽬试验要求；4.2 接到样机后，预备样机资料（使⽤讲明书、铭牌）和检测记录；4.3 将样机状况、样机标识内容及有关技术参数填写在检测记录上。

5 试验⽅法5.1 试验条件：5.1.1 试验电压：5.1.1.1 电动器具在正常⼯作条件下以0.94倍和1.06倍额定电压之间最不利的电压供电；5.1.1.2 带PTC的电热器具在正常⼯作状态下以1.151/2倍额定输⼊电压供电；5.1.1.3其余电热器具在正常⼯作状态下以1.15倍额定输⼊功率⼯作；5.1.1.4联合（组合）器具在正常⼯作状态下以1.15倍额定输⼊功率⼯作。

客室电加热器检修试验作业指导书标准化客车电取暖器检修岗位安全风险提示类别：E2、E3级检修 系统：电加热装置 部件：客车电加热器客室电加热器检修试验作业指导书适用车型：19K 、25G 、25K 、25T 等型客车 作业人员：车辆电工 作业时间：90～120分钟/辆 作业材料：电子绝缘清洗剂、毛巾 作业场所： L1、L2线、大库检修区 环境要求： 无电作业，置场清洁 工装工具：毛刷、点温计、电钳工具、1000V 或500V 兆欧表操作规程：参考资料：1.《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》.铁总运（2015）29号 安全防护及注意事项：警告——1. 作业前操作者必须穿戴好防护用品，严格标准化作业;2. 作业前必须在控制柜正前方悬挂警示牌，防止在作业中有人误通电，影响作业安全；4. 严禁在检修过程中带电作业。

基本技术要求：1.E2/E3级检修执行现车开罩检修；2.E2级检修时在电加热器电源接线排或空气开关处，检测电加热器（含配线）对地冷态绝缘电阻值不小于50MΩ，如达不到时，测单组电加热器对地冷态绝缘电阻不小于100MΩ。

3.E3级检修时测量单体电加热板绝缘值不小于100MΩ。

4.电取暖器供电回路须加装熔断式(不可恢复)超温保护器，不符合标准进行更新。

5.个别加热元件与同车同规格其他加热元件温度差超过30℃，性能不良者更新。

6.客车厕所、洗脸间内电加热器作为重点清洁、配电连接线绝缘检修，电加热板无松动，无腐蚀，安装牢固。

7.高寒车餐车内台电加热器未加装挡水板的，须进行防水整治，加装不锈钢挡水板。

客室电加热器检修试验作业指导书序号作业项目工具及材料作业程序及标准1工前准备毛刷、点温计、电钳工具、1000V或500V兆欧表、毛刷、毛巾、绝缘清洗剂1.1 作业人员劳动防护用品穿戴整齐，必须戴工作帽，穿制式工作服，穿电工绝缘胶鞋；禁止——未按规定穿戴劳动防护用品者，禁止作业。
