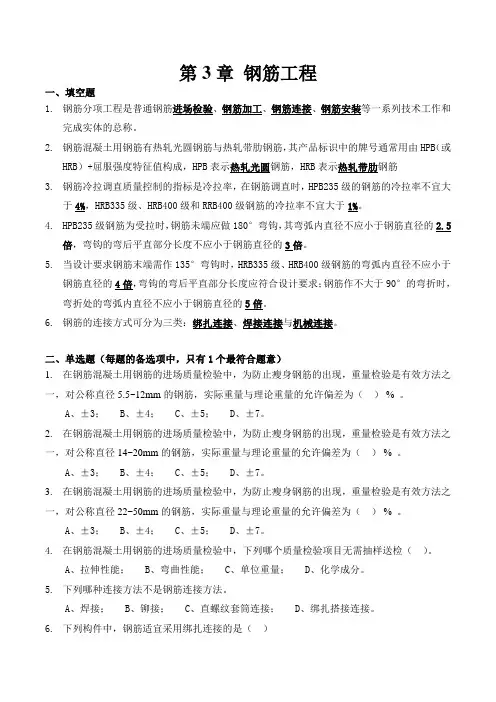

第3章钢筋工程一、填空题1.钢筋分项工程是普通钢筋进场检验、钢筋加工、钢筋连接、钢筋安装等一系列技术工作和完成实体的总称。
2.钢筋混凝土用钢筋有热轧光圆钢筋与热轧带肋钢筋，其产品标识中的牌号通常用由HPB（或HRB）+屈服强度特征值构成，HPB表示热轧光圆钢筋，HRB表示热轧带肋钢筋3.钢筋冷拉调直质量控制的指标是冷拉率，在钢筋调直时，HPB235级的钢筋的冷拉率不宜大于4%，HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于1%。
4.HPB235级钢筋为受拉时，钢筋未端应做180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。
5.当设计要求钢筋末端需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。
6.钢筋的连接方式可分为三类：绑扎连接、焊接连接与机械连接。
二、单选题（每题的备选项中，只有1个最符合题意）1.在钢筋混凝土用钢筋的进场质量检验中，为防止瘦身钢筋的出现，重量检验是有效方法之一，对公称直径5.5~12mm的钢筋，实际重量与理论重量的允许偏差为（） % 。
A、±3；B、±4；C、±5；D、±7。
2.在钢筋混凝土用钢筋的进场质量检验中，为防止瘦身钢筋的出现，重量检验是有效方法之一，对公称直径14~20mm的钢筋，实际重量与理论重量的允许偏差为（） % 。
A、±3；B、±4；C、±5；D、±7。
3.在钢筋混凝土用钢筋的进场质量检验中，为防止瘦身钢筋的出现，重量检验是有效方法之一，对公称直径22~50mm的钢筋，实际重量与理论重量的允许偏差为（） % 。
A、±3；B、±4；C、±5；D、±7。
广西省市心圩中学教学综合楼钢筋下料单编者：一帆审核：兰茗目次1钢筋下料单编制说明 (1)1.1参考资料 (1)1.2基本公式 (1)1.3钢筋弯曲量度差值 (1)1.4箍筋增加值 (1)1.5钢筋概况 (1)1.6下料单容 (1)2承台下料计算 (2)2.1独立柱基础ZJ1承台 (2)2.2独立柱基础ZJ2承台 (4)2.3独立柱基础ZJ3承台 (6)2.4独立柱基础ZJ4承台 (8)2.5独立柱基础ZJ5承台 (10)2.6独立柱基础ZJ6承台 (13)2.7独立柱基础ZJ7承台 (16)2.8独立柱基础ZJ8承台 (18)2.9独立柱基础ZJ9承台 (21)2.10独立柱基础ZJ10承台 (23)2.11独立柱基础ZJ11承台 (26)3框架柱下料计算 (28)3.1KZ1角柱 (28)3.2KZ3边柱 (35)3.3KZ13中柱 (41)4框架梁下料计算 (48)4.1标准层KL10框架梁 (48)4.2标准层KL11框架梁 (52)4.3顶层屋面W1KL3框架梁 (57)4.4顶层屋面W1KL4框架梁 (61)4.5标准层LL3连续梁 (64)4.6顶层屋面W1LL1连续梁 (68)5现浇板下料计算 (70)5.1标准层B1现浇板 (70)5.2标准层B2现浇板 (73)5.3标准层B3现浇板 (76)5.4顶层屋面B1现浇板 (80)5.5顶层屋面B2现浇板 (83)5.6顶层屋面B3现浇板 (86)5.7屋面楼梯板和PTB-1平台板 (89)1钢筋下料单编制说明1.1参考资料（1）中国建筑工业出版社《钢筋快速下料法与实例》（2）建筑标准设计图集（11G101-1）（3）机械工业出版社《建筑施工技术》1.2基本公式钢筋下料长度＝外包尺寸一量度差值＋弯钩增加长度（箍筋弯钩增加值）1.3钢筋弯曲量度差值表1-1钢筋弯曲量度差值表1.4箍筋增加值表1-2箍筋弯钩量度增加值1.5钢筋概况本工程钢筋为HPB235（一级钢）、HRB335（二级钢）。
教你：看图纸、钢筋下料、计算钢筋（全是干货），还不赶快来学钢筋弯曲现象：钢筋在弯曲过程中，内皮缩短，外皮伸长，中心线不变，弯曲处变成圆弧。
图示长度（外包长度、量度尺寸）：即从图纸上看到的钢筋尺寸，相当于钢筋加工好后去量度的尺寸，也是钢筋的外包尺寸。
下料长度（中心线长度）：根据钢筋弯曲时的现象，每根钢筋需要切断时的直线长度。
（一）钢筋的配料及配料顺序1.钢筋的配料就是根据施工图纸，分别计算出各根钢筋切断时的直线长度，也称为下料长度，然后加以编号，分别计算钢筋的下料长度及根数，填写配料单，申请加工。
钢筋下料长度示意图钢筋下料长度示意图钢筋下料长度示意图钢筋加工牌钢筋配料单2.施工图中注明的钢筋尺寸是钢筋的外轮廓尺寸(即从钢筋的外皮到外皮量得的尺寸)，称为钢筋的外包尺寸，在钢筋制备安装后，也是按外包尺寸验收。
3.钢筋在制备前是按直线下料，如果下料长度按外包尺寸总和进行计算，则加工后钢筋的尺寸必然大于设计要求的外包尺寸，这是因为钢筋在弯曲时，外皮伸长，内皮缩短而中心轴线长度不变。
因此，只有按中心线长度来下料制备，才能使钢筋外包尺寸符合设计要求。
注意：在配料表中需标出每根钢筋的下料长度。
下料长度指的是下料时钢筋需要的实际长度，这与图纸上标注的长度并不完全一致。
钢筋下料长度的计算是以钢筋弯折后其中心线长度不变这个假设条件为前提进行的。
也就是说，钢筋弯折后中心线长度不变，而外边缘变长，内边缘缩短。
因此，钢筋的下料长度就是指相应钢筋的中心线长。
实际工程计算中，影响下料长度计算的因素很多，如混凝土保护层厚度；钢筋弯折后发生的变形；图纸上钢筋尺寸标注方法的多样化；弯折钢筋的直径、级别、形状、弯心半径的大小以及端部弯钩的形状等，我们在进行下料长度计算时，对这些因素都应该考虑。
钢筋的配料顺序：从整体上看钢筋的配料应按照先使用、先配料，先重要、后次要，自下而上的配料顺序进行。
如：基础→柱→主梁→次梁→板→二层柱→主梁→次梁→板→……对于具体构件来说：板：板中受力筋→支座负弯矩→分布筋；梁：受拉区受力筋→受压区受力筋→架立筋、构造筋→支座负弯筋→箍筋；基础、柱：基础底板筋→预埋插铁→柱受力筋→柱箍筋→柱预埋铁件。
广西省南宁市心圩中学教学综合楼钢筋下料单编者:审核：兰茗目次1钢筋下料单编制说明 (1)1。
1 参考资料 (1)1.2 基本公式 (1)1.3 钢筋弯曲量度差值 (1)1.4 箍筋增加值 (1)1.5 钢筋概况 (2)1.6 下料单内容 (2)2框架柱下料计算 (2)2.1 KZ1角柱 (2)2。
2 KZ3边柱 (11)2。
3 KZ13中柱 (19)3框架梁下料计算 (27)3.1 标准层KL10框架梁 (27)3.2 标准层KL11框架梁 (32)3.3 顶层屋面W1KL3框架梁 (38)3。
4 顶层屋面W1KL4框架梁 (43)3。
5 标准层LL3连续梁 (48)3.6 顶层屋面W1LL1连续梁 (52)4现浇板下料计算 (55)4.1 标准层B1现浇板 (55)4。
2 标准层B2现浇板 (59)4。
3 标准层B3现浇板 (63)4.4 顶层屋面B1现浇板 (68)4。
5 顶层屋面B2现浇板 (72)4。
6 顶层屋面B3现浇板 (75)4。
7 屋面楼梯板和PTB—1平台板 (80)1钢筋下料单编制说明1.1参考资料（1）中国建筑工业出版社《钢筋快速下料方法与实例》（2）国家建筑标准设计图集(11G101-1）(3)机械工业出版社《建筑施工技术》1.2基本公式钢筋下料长度＝外包尺寸一量度差值＋弯钩增加长度(箍筋弯钩增加值）1.3钢筋弯曲量度差值表1-1钢筋弯曲量度差值表1.4箍筋增加值表1-2箍筋弯钩量度增加值注：表中括号内数据为有抗震要求时。
1.5钢筋概况本工程钢筋为HPB330（一级钢）、HRB335（二级钢）、HRB345(二级钢）。
因为是C25混凝土采取经验值40mm.梁柱保护层厚度均为25mm。
板的砼保护层厚度均为20mm，板中支座负筋的直钩长度为板厚减去保护层厚度。
当hc-保护层（直锚长度) 〈LaE时，必须弯锚，锚固长度取0。
4Lae＋15d。
1.6下料单内容梁钢筋的计算选取标准层框架梁KL10、KL11，连梁选取了顶层屋面框架梁W1KL3、W1KL4、连续梁取了标准层连续梁LL3和顶层屋面连续梁W1LL1.板钢筋的计算选取了标准层现浇板B1、B2、B3和顶层现浇板B1、B2、B3以及屋面楼梯板和平台板。
杭州余政储出38号地块文一酒店工程 B座单位工程钢筋下料单编者：王华审核：丁斌1图纸关于下料单的内容------------------------------------------------------ 1 1.1 下料单内容---------------------------------------------------------- 3 2KZ1位于2-1轴------------------------------------------------------------- 32.1基础顶~地下室顶板配筋图---------------------------------------------- 32.2 负一层~地下室顶板配筋图--------------------------------------------- 52.3 角柱KZ1地下室顶板~8.950下料计算----------------------------------- 72.4 8.950~30.55柱----------------------------------------------------- 112.5 30.550~41.400柱--------------------------------------------------- 142.6 41.400~44.600 柱-------------------------------------------------- 16 3框架梁下料计算----------------------------------------------------------- 19 KL1（3B）400*600 ------------------------------------------------------- 20 4板下料计算--------------------------------------------------------------- 242杭州余政储出38号地块文一酒店工程B 座单位工程11 图纸关于下料单的内容表1-1钢筋弯曲量度差值表2杭州余政储出38号地块文一酒店工程B 座单位工程31.1 下料单内容本下料单选取2-1轴的梁、板、柱计算。
钢筋下料长度计算(施工)一般钢筋下料长度计算公式1. 直钢筋下料长度=构件长度-混凝土保护层厚度+弯钩增加长度2. 弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值(弯折量度差值)+弯钩增加长度3. 箍筋下料长度=直段长度+弯钩增加长度-弯曲调整值(弯折量度差值)或=箍筋周长+箍筋长度调整值4. 曲线钢筋下料长度=钢筋长度计算值+弯钩增加长度曲线钢筋:环形钢筋、螺旋钢筋、抛物线钢筋等钢筋的砼保护层厚度（mm）一个Ⅰ（Ⅱ）级钢筋弯钩增加长度（钢筋直径d）钢筋弯曲量度差值表4 (我们统一采用)箍筋弯钩增加长度计算箍筋弯钩形式——结构抗震时，一般为135°/135°或90°/135°；结构非抗震时为：90°/90°或90°/180 °箍筋弯钩平直部分的长度非抗震结构为箍筋直径的5倍；有抗震要求的结构为箍筋直径的10倍，且不小于75mm。
一个箍筋弯钩增加长度表（Ⅰ级钢筋，直径d）注：由于一般结构均抗震，箍筋弯钩形式多为135°/ 135°即为箍筋弯钩的一般默认形式箍筋调整值钢筋的锚固长度钢筋的锚固长度，是指各种构件相互交接处彼此的钢筋应互相锚固的长度。
设计图有明确规定的，钢筋的锚固长度按图计算；当设计无具体要求时，则按《混凝土结构设计规范》的规定计算。
GB50010—2002规范规定：（1）受拉钢筋的锚固长度受拉钢筋的锚固长度应按下列公式计算：普通钢筋La=a(fy / ft)d预应力钢筋 La=a(fpy / ft)d式中 fy fpy —普通钢筋、预应力钢筋的抗拉强度设计值；ft —混凝土轴心抗拉强度设计值，当混凝土强度等级高于C40时，按C40取值；d —钢筋直径； a —钢筋的外形系数（光面钢筋a取0.16，带肋钢筋a取0.14）。
普通钢筋抗拉强度设计值（N / mm2）混凝土强度设计值（N / mm2）注：当符合下列条件时，计算的锚固长度应进行修正：1、当HRB335、 HRB400及 RRB400级钢筋的直径大于25mm时，其锚固长度应乘以修正系数1.1；2、当HRB335、 HRB400及 RRB400级的环氧树脂涂层钢筋，其锚固长度应乘以修正系数1.25；3、当HRB335、 HRB400及 RRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时，其锚固长度可应乘以修正系数0.8；4、经上述修正后的锚固长度不应小于按公式计算锚固长度的0.7倍，且不应小于250mm；5、纵向受压钢筋的锚固长度不应小于受拉钢筋锚固长度的0.7倍。

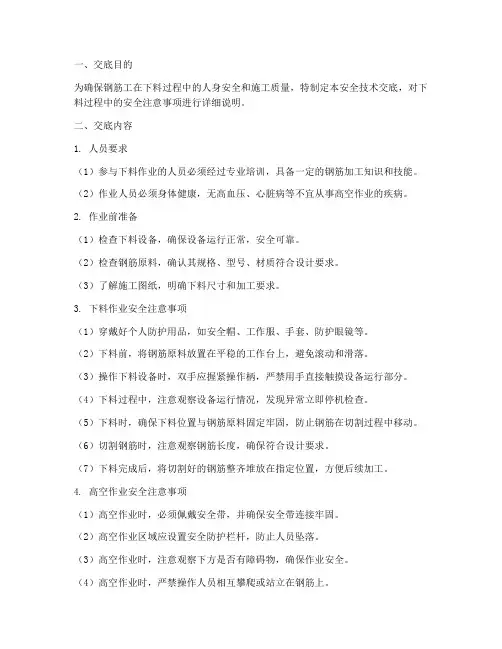

一、交底目的为确保钢筋工在下料过程中的人身安全和施工质量，特制定本安全技术交底，对下料过程中的安全注意事项进行详细说明。
二、交底内容1. 人员要求（1）参与下料作业的人员必须经过专业培训，具备一定的钢筋加工知识和技能。
（2）作业人员必须身体健康，无高血压、心脏病等不宜从事高空作业的疾病。
2. 作业前准备（1）检查下料设备，确保设备运行正常，安全可靠。
（2）检查钢筋原料，确认其规格、型号、材质符合设计要求。
（3）了解施工图纸，明确下料尺寸和加工要求。
3. 下料作业安全注意事项（1）穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（2）下料前，将钢筋原料放置在平稳的工作台上，避免滚动和滑落。
（3）操作下料设备时，双手应握紧操作柄，严禁用手直接触摸设备运行部分。
（4）下料过程中，注意观察设备运行情况，发现异常立即停机检查。
（5）下料时，确保下料位置与钢筋原料固定牢固，防止钢筋在切割过程中移动。
（6）切割钢筋时，注意观察钢筋长度，确保符合设计要求。
（7）下料完成后，将切割好的钢筋整齐堆放在指定位置，方便后续加工。
4. 高空作业安全注意事项（1）高空作业时，必须佩戴安全带，并确保安全带连接牢固。
（2）高空作业区域应设置安全防护栏杆，防止人员坠落。
（3）高空作业时，注意观察下方是否有障碍物，确保作业安全。
（4）高空作业时，严禁操作人员相互攀爬或站立在钢筋上。
5. 作业结束后（1）关闭下料设备，确保设备处于安全状态。
（2）清理工作现场，将工具、材料等物品归位。
（3）对下料作业进行总结，分析存在的问题，提出改进措施。
三、安全责任1. 施工单位应负责提供符合安全要求的下料设备，并对作业人员进行安全培训。
2. 作业人员应严格遵守安全技术交底内容，确保自身和他人的安全。
3. 监理单位应对下料作业进行监督检查，确保施工安全。
四、本交底自发布之日起生效，如有未尽事宜，由施工单位和作业人员共同协商解决。
广西省市心圩中学教学综合楼钢筋下料单编者：一帆审核：兰茗. ...目次1钢筋下料单编制说明 (1)1.1参考资料 (1)1.2基本公式 (1)1.3钢筋弯曲量度差值 (1)1.4箍筋增加值 (1)1.5钢筋概况 (1)1.6下料单容 (1)2承台下料计算 (2)2.1独立柱基础ZJ1承台 (2)2.2独立柱基础ZJ2承台 (4)2.3独立柱基础ZJ3承台 (7)2.4独立柱基础ZJ4承台 (10)2.5独立柱基础ZJ5承台 (12)2.6独立柱基础ZJ6承台 (15)2.7独立柱基础ZJ7承台 (18)2.8独立柱基础ZJ8承台 (20)2.9独立柱基础ZJ9承台 (23)2.10独立柱基础ZJ10承台 (26)2.11独立柱基础ZJ11承台 (29)3框架柱下料计算 (31)3.1KZ1角柱 (31)3.2KZ3边柱 (38)3.3KZ13中柱 (45)4框架梁下料计算 (51)4.1标准层KL10框架梁 (51)4.2标准层KL11框架梁 (56)4.3顶层屋面W1KL3框架梁 (61)4.4顶层屋面W1KL4框架梁 (65)4.5标准层LL3连续梁 (69)4.6顶层屋面W1LL1连续梁 (72)5现浇板下料计算 (75)5.1标准层B1现浇板 (75)5.2标准层B2现浇板 (79)5.3标准层B3现浇板 (82). ...5.4顶层屋面B1现浇板 (86)5.5顶层屋面B2现浇板 (89)5.6顶层屋面B3现浇板 (92)5.7屋面楼梯板和PTB-1平台板 (96). ...1钢筋下料单编制说明1.1参考资料（1）中国建筑工业出版社《钢筋快速下料法与实例》（2）建筑标准设计图集（11G101-1）（3）机械工业出版社《建筑施工技术》1.2基本公式钢筋下料长度＝外包尺寸一量度差值＋弯钩增加长度（箍筋弯钩增加值）1.3钢筋弯曲量度差值表1-1钢筋弯曲量度差值表表1-2箍筋弯钩量度增加值1.5钢筋概况本工程钢筋为HPB235（一级钢）、HRB335（二级钢）。
钢筋下料长度计算(施工)一般钢筋下料长度计算公式1. 直钢筋下料长度=构件长度-混凝土保护层厚度+弯钩增加长度2. 弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值(弯折量度差值)+弯钩增加长度3. 箍筋下料长度=直段长度+弯钩增加长度-弯曲调整值(弯折量度差值)或=箍筋周长+箍筋长度调整值4. 曲线钢筋下料长度=钢筋长度计算值+弯钩增加长度曲线钢筋:环形钢筋、螺旋钢筋、抛物线钢筋等钢筋的砼保护层厚度（mm）一个Ⅰ（Ⅱ）级钢筋弯钩增加长度（钢筋直径d）钢筋弯曲量度差值表4 (我们统一采用)箍筋弯钩增加长度计算箍筋弯钩形式——结构抗震时，一般为135°/135°或90°/135°；结构非抗震时为：90°/90°或90°/180 °箍筋弯钩平直部分的长度非抗震结构为箍筋直径的5倍；有抗震要求的结构为箍筋直径的10倍，且不小于75mm。
一个箍筋弯钩增加长度表（Ⅰ级钢筋，直径d）注：由于一般结构均抗震，箍筋弯钩形式多为135°/ 135°即为箍筋弯钩的一般默认形式箍筋调整值钢筋的锚固长度钢筋的锚固长度，是指各种构件相互交接处彼此的钢筋应互相锚固的长度。
设计图有明确规定的，钢筋的锚固长度按图计算；当设计无具体要求时，则按《混凝土结构设计规范》的规定计算。
GB50010—2002规范规定：（1）受拉钢筋的锚固长度受拉钢筋的锚固长度应按下列公式计算：普通钢筋La=a(fy / ft)d预应力钢筋 La=a(fpy / ft)d式中 fy fpy —普通钢筋、预应力钢筋的抗拉强度设计值；ft —混凝土轴心抗拉强度设计值，当混凝土强度等级高于C40时，按C40取值；d —钢筋直径； a —钢筋的外形系数（光面钢筋a取0.16，带肋钢筋a取0.14）。
普通钢筋抗拉强度设计值（N / mm2）混凝土强度设计值（N / mm2）注：当符合下列条件时，计算的锚固长度应进行修正：1、当HRB335、 HRB400及 RRB400级钢筋的直径大于25mm时，其锚固长度应乘以修正系数1.1；2、当HRB335、 HRB400及 RRB400级的环氧树脂涂层钢筋，其锚固长度应乘以修正系数1.25；3、当HRB335、 HRB400及 RRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时，其锚固长度可应乘以修正系数0.8；4、经上述修正后的锚固长度不应小于按公式计算锚固长度的0.7倍，且不应小于250mm；5、纵向受压钢筋的锚固长度不应小于受拉钢筋锚固长度的0.7倍。
钢筋下料尺寸计算发表于2010-1-12 16:55:42分使用道具小中大楼主一般钢筋下料按外包尺寸进行，没有内包尺寸，叫内皮尺寸；定义按字面理解就ok了，拿箍筋来理解！计算方法：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d0.5d0.85d2d 2.5d弯钩增加长度：一般半圆弯钩为6.25d，直弯钩为3.5d，斜弯钩为4.9d箍筋直径6810~12箍筋调整值506070箍筋箍筋：(gu jin) ties用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
1．矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2*（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。
2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-2×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2*（外包宽度+外包长度）+110（调整值）=2*（212+462）+110=1458（mm）≈1460（mm）（抗震箍）箍筋形式使用结构箍筋弯钩不直段长度lp 箍筋直径hpb235级hrb335级crb550级6 8 10 12 8 10 12 5 67 890°/90°一般结构lp≥5d 5d 6d 5.28d30 40 50 60 50 60 70 30 30 40 40135°/135°抗震结构lp≥10 18d 20d 18.4d110 140 180 220 160 200 240 90 110 130 15抗震结构中箍筋长度的计算。
钢筋工识图钢筋工要完成钢筋加工和安装任务，必须学会看懂图纸。
这是首要的任务。
土建工程施工图，一般可分为建筑施工图和结构施工图两大类。
结构施工图包括结构平面图和构件详图两部分。
其中钢筋混凝土结构施工图部分对钢筋工来说，是必须学会看懂的，否则就无法进行钢筋加工和安装。
一、看图步骤和方法一个单位工程的施工图纸，少至几张几十张，多则上百张。
这么多的图纸要有步骤地看，有重点地看，相互联系起来看，才能把它看懂，才能在施工中不出差错。
在一套图纸中，一般在首页有总说明，每张图纸中一般又有附注或局部说明。
在总说明中一般包括：设计依据、设计原则、技术经济指标，结构特征、构件选型、采用材料施工要求、注意事项等内容。
图中附注是对图中某些表达不清楚的地方或特定部位的要求加以补充和说明，它是图纸中不可缺少的部分。
在看图前，首先应看首页总说明。
看了总说明，就会对整个工程有一个初步的较为完整的概念。
在看图过程中，应注意每张图中的附注。
这对看懂施工图是会有好处的。
施工图反映了建筑物的外貌和内部结构型式、具体做法。
它是施工的依据。
在看图时，不能把建筑施工图和结构施工图割裂开，要联系起来看，参照着看。
也就是说，在看建筑施工图时，要联想到结构型式；在看结构施工图时，要知道构件布置在建筑图中什么位置。
同时看图要有侧重，对钢筋工来说，就必须把结构平面布置图和构件详图看懂，才能正确地进行钢筋加工和安装。
二、怎样看结构平面图结构平面布置图主要是表示建筑物结构的平面布置情况。
一般民用建筑的结构平面图包括基础图、楼层和屋面结构布置图等。
基础平面图中反映了基础的放线宽度、墙柱轴线位置、地梁和上下水留洞位置。
考虑图面的布置，也可以将基础详图画在一张图纸上。
楼层及屋面结构平面图主要表示梁、板、过梁、圈梁、楼梯、阳台、雨篷、天沟等的编号数量、安装位置以及各种构件详图的图号或采用标准图的图集号。
识图必须具备基本的识图知识。
如图幅、图标、比例、标高、轴线等是什么意思?图中各种代号表示什么?分别介绍如下：1．图幅。
