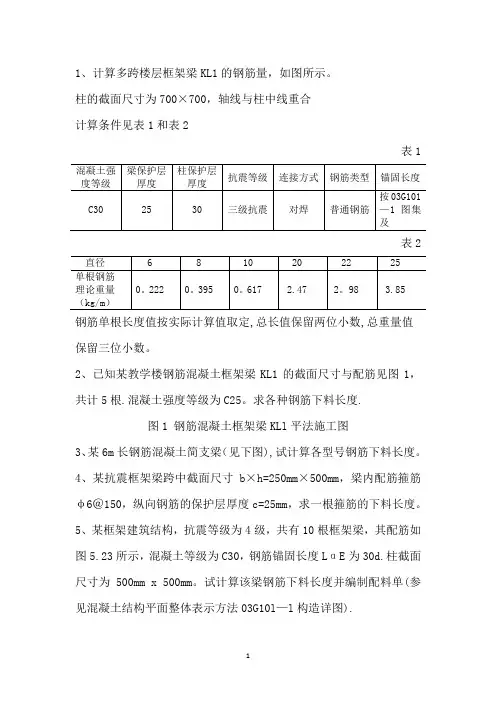

练习——钢筋下料长度计算

钢筋下料长度计算

钢筋下料长度=外包尺寸+端头弯钩长度-量度差 箍筋下料长度=箍筋周长+箍筋调整值

钢筋弯曲量度差值

1.钢筋配料单的编制

(1)编制钢筋配料单之前必须熟悉图纸，把结构施工图中钢筋的

品种、规格列成钢筋明细表，并读出钢筋设计尺寸。

(2)计算钢筋的下料长度。

⑶根据钢筋下料长度填写和编写钢筋配料单，汇总编制钢筋配料单 在配料单中，要反映出工程名称，钢筋编号，钢筋简图和尺寸，钢筋 直径、数量、下料长度、质量等。

(4)填写钢筋料牌根据钢筋配料单，将每一编号的钢筋制作一块料牌, 作为钢筋

加工的依据，见图5-24所示。

钢筋弯曲角度 30 量度差值

0.35 d

箍筋调正值

箍筋直径 4 — 5 6 量外包尺寸

40

50

量包尺寸 80 100

45 60 90 135

0.5d

0.85d 2d 2.5d

8 10—12 60 70 120

150— 170

钢筋的下料长度计算

一、直线钢筋下料长度二构件长度-保护层厚度+弯钩增加长

度

二、弯起钢筋下料长度二直段长度+斜段长度-量度差值（弯曲调整值）+弯钩增加

长度。

注意：度量差值二钢筋的外包尺长度减去钢筋的中轴线的长度

钢筋在弯曲时：外侧会变长，而侧会变短，但轴线尺寸不变。（所以最外侧的尺寸和中轴线的尺寸就会有一个差值，这个差值就是度量差值，或者叫做弯曲调整值）

可能我的表达有点不清楚，懂了没？要是不明白就给我信息

钩2。直弯钩3。斜弯钩弯钩弯曲度

数：180°90°45°弯钩增加长

咯。…

（注意： 要区分开弯曲和弯钩，不然你要晕的

弯曲：是不带弯钩的，只是钢筋变曲折而已，例如：弯曲

45° 90°

弯钩：。就是带弯钩啦。。（我怎么觉得这个解释有点怪呢？哈 哈哈。。。。）

三、箍筋下料长度=箍筋周长+箍筋调整值（分抗震和非抗震，带 弯钩和不带弯钩。详见下

表）

箍筋的周长=（a-2c+2d ）*2+（b-2c+2d ）*2 （这个公式你也可

以自己合并下下。。）

合并后的公式为：（a+b-4c+4d ）

*2 也就是：梁的周长-8c+8d=箍筋的周长

这个图能看懂吧？嘻嘻嘻。解释如下:

度：

6.25d 3.5d 4.5d

度：

30°

45°

60°

90°

135°

钢筋

弯曲调整

值：

0.35d

0.5d

0.85

d

2d

2.5d

若钢筋

钢筋弯曲角 弯钩分为：1。半圆弯

需要搭接时，还需加上钢筋的搭接长度

（以梁为例）则其中：a为梁宽b为梁高c为保护层厚度d为箍筋的直径钢筋保护层厚度是指，受力主筋外边缘到混凝土表面距离。

箍筋调整值（抗震和非抗震的不同、外包尺寸减去轴线尺寸的差值就是箍筋调整值）

是不是有点晕晕的啊。。。。哈哈哈哈好多名词解释咯

只要不是一头雾水就好。。。不过等你做完下面的例题，我保证你

什么都会了咯。。。。八八

见上图：（计算时一定要注意单位哈。。。单位是MM但是在换算成重量的时候，单位要先换算成为M后，才能计算重量不然要错哦）O

1中的钢筋下料长度

为：200*2+6190+2*6.25*25-2*2*25=6802MM 看这个晕不？那我再说详细点咯：200*2+6190 （这个是直线段的长度）

6.25*25 （这个就是

6.25d。… 也就是那两个半圆弯钩的长度）

2*2*25 （这个是弯曲了两个90°角所产生的度量差值，弯曲一个90°度量差值是2d。。。弯曲2个的话自然就2*2d , d=25mm ）,度量差值是要减去的。

够详细了吧。。。。。。（这可是我吃饭的饭碗啊。。。555555.。。。

被你偷学了咯。。）

以此类推你算第二个吧。。。。相信你没问题咯。。。

O

3中的钢筋下料长度

为：2*6.25d+（765+636）*2+3760-4*0.5d=6824MM

为什么减去4*0.5d呢？。。。。我猜你也会这么问。。。。

因为钢筋弯曲了4次，每次弯曲的角度是45°,而每弯曲一个45°的度量差值是0.5d。。。。所以4次就是4*0.5d 明白了吧。。。嘻嘻嘻嘻。。。也不是想的那么难哈。。。。（主要是

老师教的好对吧。。。哈哈哈哈哈哈。。。。自恋中。。。。。。。。。。)好 啦。。。你自己做第四个吧。。。。。

O

5:。。。。这个就不要我讲了吧。。。。太简单咯。。你自己 算哈！嘿嘿

偷懒成功！

最后给你举个算箍筋的例子吧：

例：某抗震框架梁截面尺寸为 b*h=250mm*500mm,梁箍筋配 筋为

A6150,梁保护层厚度为25mm ，求一根箍筋的下料长度。

解：根据公式：D=2*(b-2c+2d)+2*(h-2c+2d)+调整值 或者根据 公式：

D=2*( b+h )-8c+8d+ 调整值 即：D=2*( 250+500) -8*25+8*6+110=1458mm 式中110是调整值，查表即可(是抗震的哦)

XXX 教学楼 >

L’粱 呂根 正面

2. 钢筋下料长度的计算原则及规定 (1) 钢筋长度

结构施工图中所指钢筋长度是钢筋外缘之间的长度，

即外包

尺寸，这是施工中量度钢筋长度的基本依据。

(2) 混凝土保护层厚度

1) 混凝土结构的耐久性，应根据表5- 11的环境类别和设计使用

年限进行设计。混凝土保护层是指受力钢筋外缘至混凝土构件表面的

②号①22共5

根

反面
