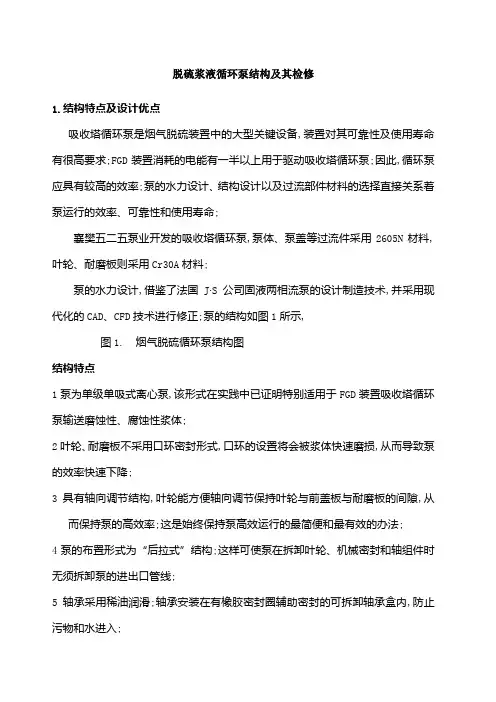

脱硫浆液循环泵结构及其检修
1.结构特点及设计优点
吸收塔循环泵是烟气脱硫装置中的大型关键设备,装置对其可靠性及使用寿命有很高要求。FGD装置消耗的电能有一半以上用于驱动吸收塔循环泵。因此,循环泵应具有较高的效率。泵的水力设计、结构设计以及过流部件材料的选择直接关系着泵运行的效率、可靠性和使用寿命。
襄樊五二五泵业开发的吸收塔循环泵,泵体、泵盖等过流件采用2605N材料,叶轮、耐磨板则采用Cr30A材料。
泵的水力设计,借鉴了法国J·S公司固液两相流泵的设计制造技术,并采用现代化的CAD、CFD技术进行修正。泵的结构如图1所示,
图1.烟气脱硫循环泵结构图
1.1结构特点
(1)泵为单级单吸式离心泵,该形式在实践中已证明特别适用于FGD装置吸收塔循环泵输送磨蚀性、腐蚀性浆体。
(2)叶轮、耐磨板不采用口环密封形式,口环的设置将会被浆体快速磨损,从而导致泵的效率快速下降。
(3)具有轴向调节结构,叶轮能方便轴向调节保持叶轮与前盖板与耐磨板的间隙,从而保
持泵的高效率。这是始终保持泵高效运行的最简便和最有效的办法。
(4)泵的布置形式为“后拉式”结构。这样可使泵在拆卸叶轮、机械密封和轴组件时无须拆卸泵的进出口管线。
(5)轴承采用稀油润滑。轴承安装在有橡胶密封圈辅助密封的可拆卸轴承盒内,防止污物和水进入。
(6)泵轴为大直径、短轴头,可以减少轴在工作中的挠曲,从而延长密封的使用寿命。1.2吸收塔循环泵的设计优点:
总述:背拉出式设计整套转子部件可以从电机端拉出,易于维护,泵体可保留在管路上,
无需拆卸电机。
轴承支架可调节提高耐磨性能
轴承采用浸油润滑
泵体:泵体尺寸足够承压及耐磨,材料采用2605N,可焊,蜗舌部分特殊耐磨处理,流道切线出口,泵体设置底脚支承方式。
耐磨板:该零件装在泵体与进口之间,材料为Cr30A,此种材料具有优良的抗磨蚀及耐冲蚀综合性能,由此而延长了泵体和叶轮的使用寿命。
叶轮:材料为Cr30A,不可焊,考虑到长期运行更为经济,因为轴承架可以调节,当叶轮有磨蚀的情况,叶轮可以重新加工延长使用寿命。前叶片结构可防止大的颗粒冲到叶轮与耐磨板的间隙中,前叶片与耐磨板间隙大,减小了介质(在叶轮与耐磨板)流速,减小磨损,叶片进行了特殊耐磨处理设计,背叶片的设计,减小了轴向力,还能阻挡大颗粒,轴承设计承压高(模拟在无背叶片情况下轴向力的水力模型),
叶轮排气孔的设计,能够排出介质内的气体,防止机械密封干运转。
后泵盖:材料采用2605N,可焊,磨损通常发生在背叶片的区域,后泵盖安装在轴承支架上,
释放应力,允许更大的磨损,延长了使用寿命,后泵盖通过螺栓固定在轴承架上,便于拆装,拆装时不会卡到泵体而损坏机封。
轴承体:轴承体由两部分组成,托架及轴承箱,轴承箱可通过螺栓及调节螺丝调节,在托架内水平移动。这样的优点是:轴承箱在托架内移动(根据叶轮再加工尺寸),但轴承内外环无相对位移,由于无相对位移,油封完全正常工作。拆卸时,较低部分保留在底座上,便于拆卸,位置准确,不会发生安装时部件相互卡住的现象。
机械密封:机械密封设计成单端面集装式结构,便于拆装。冲冼设计有两种方案:之一,装冲冼水管路固定冲冼水;之二,无需固定冲冼水管路,节段性冲冼。在机械密封工作区域,如果介质中含有气体,机械密封将会干运转,所以叶轮设计有排气孔,可避免大的、脏的颗粒接触机封。泵排水时易于泄空,密封腔体容积大,润滑充分、冷却充分。
2. 维护/检修
2.1 运行监督
1,在开车及运转过程中,必须注意观察仪表读数,轴承发热,机封泄漏和发热及泵的振动和噪音是否正常,如果发现异常情况,应及时处理。
2,任何时候泵在运行时,应该保持安静,不产生振动。千万不能让泵在干态下运行。
3,运行泵时,不能关闭吸水端的截流阀和其它的辅助管道。轴承的温度不高于室内温度50 o C,温度最高值不得超过90 o C。
4,轴承油位应保持在正常位置上,不能过高或过低,过低时应及时补充润滑油。核查油位(日常的例行检查)
5,任何已经安装好的备用泵应该每周都要启动一次,并且启动后立即断开以使其保持可以运行的状态。
2.2 润滑和润滑剂更换
泵的润滑要用矿物油来润滑滚动轴承。更换润滑剂的期限以及润滑剂的数量和质量如下面所示:
注:每年至少一次。
步骤:将插塞旋出至恒油位加油器以下,排空轴承箱里的润滑油以后,再旋入插塞并且往里加入轴承采用46#汽轮机油静油润滑。轴承温升不超过50°C,温度最高值不超过90°C。2.3 拆卸
必须由经过专门培训的专业技术人员来进行泵的维护和维修工作,并使用原始的备件。任何关于电动机的操作都要遵照相关电动机的说明和规程来进行。注意:拆卸以前,要确保泵的电源不会被突然接通,并且关闭吸水端的截流阀和排水管道。泵的外壳温度必须要降到室内温度。泵的外壳必须没有外加压力并且要完全排尽浆液。
2.4 重新安装
泵的重新安装要根据严格的工程技术实践来进行。
将所有的部件擦拭干净,并检查其磨损程度。损坏的或者磨损的应该用原始的备用件来替换。确保密封面干净以及密封垫圈正确安装。
不论什么情况下的重新安装泵的时候,建议使用新的密封件(垫圈)。并确保新的垫圈和旧的垫圈的厚度一样。
重新安装以前,单部件的接头处和螺栓连接应该涂上石墨粉或者其它类似的物质。安装期间,要正确的拧紧所有的螺钉和螺栓。
3.泵的组装和拆卸
拆卸前,首先要确保泵的电源开关不会被突然接通。吸入端的截流阀和排水管必须先关闭。泵的外壳温度必须已经达到室内温度。
3.1准备工作
A、切断电源,关闭泵吸入口、排出口阀门和辅助管阀门;
B、排净泵内液体;
C、将电动机与泵分离;
D、拆掉辅助管线及仪表。拆除吸入口管道连接螺母螺栓。
E、拆除联轴器上半部和下半部分保护罩
F、拆除联轴器中间节
G、锁定机械密封的轴向位置
H、拆除恒定油位油杯,包括其管路和放油管路。
3.2泵的拆卸
可以根据需要选择前拉式拆卸、后拉式拆卸或全拆卸
前拉式拆卸:
图前拉式拆卸
1,前泵盖、耐磨板的拆卸:把前泵盖法兰上的吊环螺钉紧固并挂吊在起重机械上。用扳手松开与泵体之间的联接螺柱,借助于顶起螺钉将前泵盖顶出,注意要使前泵盖与耐磨板一起从泵体上脱离。
2,叶轮的拆卸:拆卸叶轮之前,先依次拆卸叶轮封盖螺栓、叶轮封盖、轴帽垫螺栓、轴帽
