晶闸管型号

晶体管电路的调试方法一、为什么必须对电路进行调试由晶体管放大电路的知识可知：晶体管在输入交流信号的同时，必须叠加一个直流电压，使被放大的信号不致产生失真。

为晶体管提供发射结正向偏压的直流偏置电路有图1中的a、b、c、d四种。

在各类偏置电路中，只有将晶体管集电极电流Ic调整在一个适当的范围内，才能保证晶体管的正常工作。

在电源电压Ec、集电极负载电阻Rc、发射极电阻Re(指图1c、d电路)一定时，Ic仅由晶体管电流放大系数β和基极电阻(称偏流电阻)Rb决定。

收音机各级偏置电路中的静态Ic值，都是针对晶体管一定的β值而设定的。

由于同一型号的晶体管的β值存在差异，我们在设置一级放大电路或更换晶体管时，都必须通过调整Rb来获得合适的Ic。

这一调整过程就是电路的调试，其实质是为晶体管寻求一个理想的工作点。

二、电路调试的基本方法调试之前必须弄清楚Rb的变化是如何改变Ic的。

在图1的a、b、c电路中，Rb是唯一的。

并且都是Rb增大时，Ic减小、Rb减小时Ic增大。

而在d电路中，调整Rb1和Rb2均可改变Ic，Rb1增大时Ic减小，但Rb2增大时Ic却亦增大，一般都通过调整Rb1来改变Ic。

电路调试的具体步骤如下：1．选取一只定值电阻和一只电位器(或微调电阻)，串联后接入电路用以代替偏流电阻Rb。

定值电阻能对晶体管起保护作用，其阻值一般取电路图上标注的偏流电阻(标有★号)Rb阻值的一半。

而电位器的阻值通常取Rb的1～2倍。

例如电路图上Rb为62k时，可取30k的定值电阻与5lk～100k的电位器串联。

在调试开始前还应将电位器的阻值调至最大。

2．找到电路板上连接晶体管集电极与电源正极(指NPN管，下同)的铜箔条，条上一般都设计有一个供检测用的缺口(如若没有，可自行用刀片刻断铜箔条形成lmm宽的缝隙)。

将万用表直流毫安挡串联接入缺口，红表笔接电源正极一侧，黑表笔接集电极一侧，见图2。

毫安表的量程应为Ic值的2倍。

例如：需调Ic 为2．5—3mA时，可选用5mA挡。

详细参数请查询我公司网站： 品牌：TH型号：ZP5A/400V•材料：硅引用常用整流二极管型号大全极管型号:4148安装方式:贴片功率特性:大功率二极管型号:SA5.0A/CA-SA170A/CA安装方式:直插二极管型号:IN4007/IN4001安装方式:直插功率特性:小功率频率特性:低频二极管型号:70HF80安装方式:螺丝型功率特性:大功率频率特性:高频二极管型号:MRA4003T3G安装方式:贴片二极管型号:1SS355安装方式:贴片功率特性:大功率二极管型号6A10安装方式:直插功率特性:大功率;型号:2DHG型安装方式:直插功率特性:大功率二极管型号B5G090L安装方式:直插功率特性:小功率频率特性:超高频型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型IN4001 50 1.0 30 5.0 1.0 DO--41IN4002 100 1.0 30 5.0 1.0 DO--41IN4003 300 110 30 5.0 1.0 DO--41IN4004 400 1.0 30 5.0 1.0 DO--41IN4005 600 1.0 30 5.0 1.0 DO--41IN4006 800 1.0 30 5.0 1.0 DO--41IN4007 1000 1.0 30 5.0 1.0 DO--41IN5391 50 1.5 50 5.0 1.5 DO--15IN5392 100 1.5 50 5.0 1.5 DO--15IN5393 200 1.5 50 5.0 1.5 DO--15IN5394 300 1.5 50 5.0 1.5 DO--15IN5395 400 1.5 50 5.0 1.5 DO--15IN5396 500 1.5 50 5.0 1.5 DO--15IN5397 600 1.5 50 5.0 1.5 DO--15IN5398 800 1.5 50 5.0 1.5 DO--15IN5399 1000 1.5 50 5.0 1.5 DO--15RL151 50 1.5 60 5.0 1.5 DO--15RL152 100 1.5 60 5.0 1.5 DO--15RL153 200 1.5 60 5.0 1.5 DO--15RL154 400 1.5 60 5.0 1.5 DO--15RL155 600 1.5 60 5.0 1.5 DO--15RL156 800 1.5 60 5.0 1.5 DO--15RL157 1000 1.5 60 5.0 1.5 DO--15普通整流二极管参数(二)型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型RL201 50 2 70 5 1 DO--15RL202 100 2 70 5 1 DO--15 RL203 200 2 70 5 1 DO--15 RL204 400 2 70 5 1 DO--15 RL205 600 2 70 5 1 DO--15 RL206 800 2 70 5 1 DO--15 RL207 1000 2 70 5 1 DO--15 2a01 50 2 70 5 1.1 DO--15 2a02 100 2 70 5 1.1 DO--15 2a03 200 2 70 5 1.1 DO--15 2a04 400 2 70 5 1.1 DO--15 2a05 600 2 70 5 1.1 DO--15 2a06 800 2 70 5 1.1 DO--15 2a07 1000 2 70 5 1.1 DO--15 RY251 200 3 150 5 3 DO--27 RY252 400 3 150 5 3 DO--27 RY253 600 3 150 5 3 DO--27 RY254 800 3 150 5 3 DO--27 RY255 1300 3 150 5 3 DO--27 普通整流二极管参数(三)IN5401 50 3 200 5 1 DO--27 IN5402 100 3 200 5 1 DO--27 IN5403 150 3 200 5 1 DO--27 IN5404 200 3 200 5 1 DO--27 IN5405 400 3 200 5 1 DO--27 IN5406 600 3 200 5 1 DO--27 IN5407 800 3 200 5 1 DO--27 IN5408 1000 3 200 5 1 DO--27 6a05 50 6 400 10 0.95 R--6 6a1 100 6 400 10 0.95 R--6 6a2 200 6 400 10 0.95 R--66a4 400 6 400 10 0.95 R--6 6a6 600 6 400 10 0.95 R--6 6a8 800 6 400 10 0.95 R--6 6a10 1000 6 400 10 0.95 R--6 P600a 50 6 400 10 0.95 R--6 P600B 100 6 400 10 0.95 R--6 P600D 200 6 400 10 0.95 R--6 P600G 400 6 400 10 0.95 R--6 P600J 600 6 400 10 0.95 R--6 P600K 800 6 400 10 0.95 R--6 P600M 1000 6 400 10 0.95 R--6ZP型普通整流管（平板型）适用范围：适用于机车电传，电解，充电，电机励磁，电机调速领域的变流装置。

广东省机械技工学校文化理论课教案首页7.5.1-10-j-01 科目电子技术基础授课日期10高汽修3班：10中汽修8班：10中制冷1班：课时2课题第六章晶闸管及其应用电路§6—1 晶闸管一、晶闸管的结构符号二、晶闸管的工作特性三、晶闸管的参数四、晶闸管的型号班级10高汽修3班10中汽修8班10中制冷1班教学目的使学生懂得1.晶闸管的结构符号；2. 晶闸管的工作特性；3. 晶闸管的参数4. 晶闸管的型号识读选用教具挂图重点1. 晶闸管的结构符号；2. 晶闸管的工作特性；难点晶闸管的结构、工作特性教学回顾稳压电路说明审阅签名：年月日【组织教】1. 起立，师生互相问好，营造良好的课堂氛围2. 坐下，清点人数，指出和纠正存在问题 【导入新课】1. 教学回顾：稳压电路2. 切入新课：前面我们学习的二极管整流，现在，我们就来学习有关的知识。

【讲授新课】第六章 晶闸管及其应用电路 §6—1 晶闸管晶闸管是硅晶体闸流管的简称，原名为可控硅整流器，也叫可控硅（S ilicon C ontrolled R ectifier ）其特点是：体积小、重量轻、无噪声、寿命长、 容量大（正向平均电流达千安、正向耐压达数千伏），使半导体从弱电进入强电领域。

晶闸管主要用于整流、逆变、调压、开关四个方面。

晶闸管可分下列种类：本书介绍单向晶闸管，也就是人们常说的普通晶闸管。

一、单向晶闸管的结构、符号单向晶闸管由四层半导体材料组成的，有三个PN 结，对外有三个电极：第一层P 型半导体引出的电极叫阳极A （anode ），第三层P 型半导体引出的电极叫控制极G （gate pole ），第四层N 型半导体引出的电极叫阴极K （kathode ）。

晶闸管有螺旋型和平板型等几种。

单向晶闸管和二极管一样是一种单向导电的器件，关键是多了一个控制极G ，这就使它具有与二极管完全不同的工作特性。

晶闸管的文字符号为“V ”。

普通晶闸管外形、结构和符号见图6—1。

注意替换晶闸管的引脚排列和极性， 正确连接电路，避免短路或断路。
对比替换晶闸管与原晶闸管的参数， 确保替换元件的性能不低于原元件。
替换晶闸管时需要注意的事项
确保替换晶闸管的质量可靠，选 择正规品牌和渠道购买。
在断电的情况下进行替换操作， 避免带电操作引发安全事故。
遵循安全操作规程，使用适当的 工具和防护措施，避免对人身和
CHAPTER 03
晶闸管的分类与型号
晶闸管的分类
01
02
03
04
单向晶闸管
只能在一个方向上控制电流， 常用于直流电机控制。
双向晶闸管
可以在两个方向上控制电流， 常用于交流电机控制。
可关断晶闸管
可以通过外部信号控制电流的 关断，常用于大功率电机控制
。
绝缘栅双极晶体管
具有高开关速度和低导通电阻 ，常用于高压直流输电和电机
详细描述
晶闸管在高压直流输电中作为主要的控制元件，能够实现稳 定输送和灵活控制。在灵活交流输电系统中，晶闸管用于并 联补偿和串联补偿，提高电力系统的稳定性和可靠性。
电机控制的应用
总结词
晶闸管在电机控制中主要用于交流电动 机的变频调速和直流电动机的速度控制 。
VS
详细描述
通过将晶闸管与交流电动机连接，可以实 现变频调速，从而精确控制电机的转速和 转矩。在直流电动机的控制中，晶闸管用 于整流电路，将交流电转换为直流电，为 电机提供稳定的驱动电源。
CHAPTER 02
晶闸管的工作原理
晶闸管的结构
晶闸管由四层半导体 材料构成，包括P型 和N型半导体。
晶闸管内部有两个 PN结，分别是J1和 J2。
晶闸管有三个电极， 分别是阳极、阴极和 门极。

第四章晶闸管及其应用第一节晶闸管的构造、工作原理、特性和参数晶闸管—可控硅，是一种受控硅二极管。

优点：体积小、重量轻、耐压高、容量大、响应速度快、控制灵活、寿命长、使用维护方便。

缺点：大多工作与断续的非线性周期工作状态，产生大量谐波干扰电网；过载能力和抗扰能力较差、控制电路复杂。

（由于技术进步，近年有改善）1.1晶闸管的基本结构：晶闸管是具有三个PN结的四层结构,其外形、结构及符号如图。

1.2晶闸管的工作原理在极短时间内使两个三极管均饱和导通，此过程称触发导通。

晶闸管导通后，去掉EG ，依靠正反馈，仍可维持导通状态。

晶闸管导通必须同时具备两个条件：1. 晶闸管阳极电路(阳极与阴极之间)施加正向电压。

2. 晶闸管控制电路(控制极与阴极之间)加正向电压或正向脉冲(正向触发电压)。

晶闸管导通后，控制极便失去作用。

依靠正反馈，晶闸管仍可维持导通状态。

晶闸管关断的条件：1. 必须使可控硅阳极电流减小,直到正反馈效应不能维持。

2. 将阳极电源断开或者在晶闸管的阳极和阴极间加反向电压。

1.3晶闸管的伏安特性静态特性承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通；承受正向电压时，仅在门极有触发电流的情况下晶闸管才能开通；晶闸管一旦导通，门极就失去控制作用；要使晶闸管关断，只能使晶闸管的电流降到接近于零的某一数值以下。

晶闸管的阳极伏安特性是指晶闸管阳极电流和阳极电压之间的关系曲线，如图3所示。

其中：第I象限的是正向特性；第III象限的是反向特性图3 晶闸管阳极伏安特性I G2>I G1>I GI G=0时，器件两端施加正向电压，正向阻断状态，只有很小的正向漏电流流过，正向电压超过临界极限即正向转折电压U bo，则漏电流急剧增大，器件开通。

这种开通叫“硬开通”，一般不允许硬开通；随着门极电流幅值的增大，正向转折电压降低；导通后的晶闸管特性和二极管的正向特性相仿；晶闸管本身的压降很小，在1V左右；导通期间，如果门极电流为零，并且阳极电流降至接近于零的某一数值I H以下，则晶闸管又回到正向阻断状态。

第六节晶闸管及其整流电路晶闸管又称可控硅，是目前半导体器件从弱电进入强电领域，制造技术最成熟、应用最广泛的器件之一。

晶闸管分普通晶闸管和特种晶闸管，特种晶闸管有快速晶闸管、双向晶闸管、可关断晶闸管等，人们所说的晶闸管是指普通型晶闸管。

一、晶闸管的外形、结构和符号晶闸管由三个PN结和四层半导体材料组成。

晶闸管的三个电极分别为阳极（A）、阴极（K）、控制极（G）。

三个PN结分别为J1、J2和J3。

晶闸管的符号与二极管相似，只是在其阴极处增加一个控制极，表明其导通的条件除了和二极管一样需要正向偏置的电压外，还需另外增加一个条件，那就是要有控制信号。

二、晶闸管的工作原理晶闸管可以理解为一个受控制的二极管，它也具有单向导电性，不同之处是除了应具有阳极与阴极之间的正向偏置电压外，还必须给控制极加一个足够大的控制电压，在这个控制电压作用下，晶闸管就会像二极管一样导通了，一旦晶闸管导通，控制电压即使取消，也不会影响其正向导通的工作状态。

晶闸管工作原理可用如图所示的实验电路验证。

图（a）所示为晶闸管反向偏置情况，无论是否给控制极加电压，都无法使晶闸管导通，灯泡不发光。

图（b ）所示为晶闸管加正向偏置电压，阳极A 接高电位，阴极K 接低电位，但控制极G 没有接任何电压，晶闸管仍然处于关断状态，串联的灯泡不发光。

图（c ）所示为晶闸管加正向偏置电压的基础上，给控制极G 加一个幅度和一个宽度都足够大的正电压，此时晶闸管导通，串联的灯泡发光。

图（d ）所示为晶闸管导通后，若去掉控制极的电压，晶闸管仍然能保持导通状态，灯泡仍然发光。

综上所述，要使晶闸管由阻断状态变为导通状态，必须在晶闸管上加正向电压的同时，在控制极上加适当的正向触发电压，这样才能使晶闸管导通，一旦晶闸管导通，控制极就失去了控制作用。

要注意的是，晶闸管导通后若阳极电流小于某一个很小的电流I H (称为维持电流)时，晶闸管也会由导通变为截止，一旦晶闸管截止，必须重新触发才能再次导通。

晶闸管的门极伏安特性
极限高阻 曲线
极限低阻 曲线 门极触发电 流、电压
晶闸管的门极触发电压较一般PN结压降高
1.2.2 晶闸管的基本特性
2） 动态特性 ）
1) 开通过程
延迟时间td (0.5~1.5µs) 延迟时间 µ 上升时间t 上升时间 r (0.5~3µs) µ 开通时间t 开通时间 on以上两者之和， ton=td+ tr （1-6） 普通晶闸管的开通时间约为 6微秒
晶闸管的结构与工作原理
常用晶闸管的结构
螺栓型晶闸管
晶闸管模块
平板型晶闸管外形及结构
1.2.1
晶闸管的结构与工作原理
——晶闸管开关实验 ——晶闸管开关实验
主电路
控制电路
直流电源 门极电源
图 晶闸管导通关断实验 实验现象如下： 1.仅UAK<0时, 无论Ug何值（即UGK 值），VT关断，灯不亮。 2.当UAK>0时, 但Ug＝0（即UGK 值），VT关断，灯不亮。 3.当UAK>0, Ug>0（即UGK 值）时，VT导通，灯亮。 注：晶闸管导通下，只要保持承受一定的正向阳极电压，则不论UGK 电压如何，晶闸管均仍然导通，即晶闸管导通后，门极就失去对它的 控制作用。 4.晶闸管在导通情况下，只有当其正向阳极电压减少到一定值或者阳极 电压为负值，才能使阳极电流减小到一定数值（维持电流IH）以下，晶 闸管才从导通状态恢复为阻断状态。
1.3.3
3）动态参数
晶闸管的主要参数
除开通时间ton和关断时间toff外，还有：
断态电压临界上升率du/dt 断态电压临界上升率
——指在额定结温和门极开路的情况下，不导致晶闸管从断态到通 态转换的外加电压最大上升率。 ——电压上升率过大，使充电电流足够大，就会使晶闸管误导通 。

400v101000v500v121200v600v141400v晶闸管有单向晶闸管双向晶闸管逆导晶闸管可关断晶闸管快速晶闸管光控晶闸管等多种类型
晶闸管的命名
国产晶闸管的型号命名由4个部分构成，具体如下所示:
1.晶闸管主称部分符号、意义对照表如表9-1所示。
表9-1晶闸管主称部分符号、意义对照表
符号
10
10A
300
300A
20
20A
400
400AΒιβλιοθήκη 3030A500500A
50
50A
4.晶闸管重复峰值电压级数符号、意义对照表如表9-4所示。
符号
意义
符号
意义
1
100V
7
700V
2
200V
8
800V
3
300V
9
900V
4
400V
10
1000V
5
500V
12
1200V
6
600V
14
1400V
晶闸管有单向晶闸管、双向晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管、光控晶闸管等多种类型。应用最多的是单向晶闸管和双向晶闸管。
意义
K
晶闸管（可控硅）
2.晶闸管类别符号、意义对照表如表9-2所示。
表9-2晶闸管类别符号、意义对照表
符号
意义
P
普通反向阻断型
K
快速反向阻断型
S
双向型
3.晶闸管额定通态电流符号、意义对照表如表9-3所示。
表9-3晶闸管额定通态电流符号、意义对照表
符号
意义
符号
意义
1
1A
100
100A

概述
可控硅的优点很多，例如：以小功率控制 大功率，功率放大倍数高达几十万倍；反 应极快，在微秒级内开通、关断；无触点 运行，无火花、无噪音；效率高，成本低 等等。 可控硅的弱点有静态及动态的过载能力较 差；容易受干扰而误导通。
概述
普通可控硅主要用于大功率的交直流变换、调压等。 双向可控硅主要用于电机控制、电磁阀控制、调温及调 光控制等方面 。 可控硅的三个电极分别用字母A(表示阳极)、K（表示 阴极）、G（表示门极）。
可控硅等效图解图
单向可控硅的工作原理
当阳极A加上正向电压时，BG1和BG2管均处于放大状态。 此时，如果从控制极G输入一个正向触发信号，BG2便 有基流Ib2流过，经BG2放大，其集电极电流Ic2=β2Ib2。 因为BG2的集电极直接与BG1的基极相连，所以Ib1=Ic2。 此时，电流Ic2再经BG1放大，于是BG1的集电极电流 Ic1=β1Ib1=β1β2Ib2。这个电流又流回到BG2的基极，表 成正反馈，使Ib2不断增大，如此正向馈循环的结果，两 个管子的电流剧增，可控硅使饱和导通。 由于BG1和BG2所构成的正反馈作用，所 以一旦可控硅导通后，即使控制极G的电 流消失了，可控硅仍然能够维持导通状态， 由于触发信号只起触发作用，没有关断功 能，所以这种可控硅是不可关断的。
单向可控硅主要特性参数
1、额定通态平均电流（IT（AV）） 2 、断态重复峰值电压（VDRM） 3 、反向重复峰值电压（VRRM） 4 、断态重复平均电流（IDR（AV）） 5 、反向重复平均电流（IRR（AV）） 6、通态平均电压（VTM（AV）） 7 、门极触发电流（IGT） 8 、门极触发电压（VGT） 9 、断态电压临界上升率（du/d t） 10、维持电流（IH） 11、擎住电流（IL） 12、浪涌电流（ITSM） 13、额定结温（T j M）

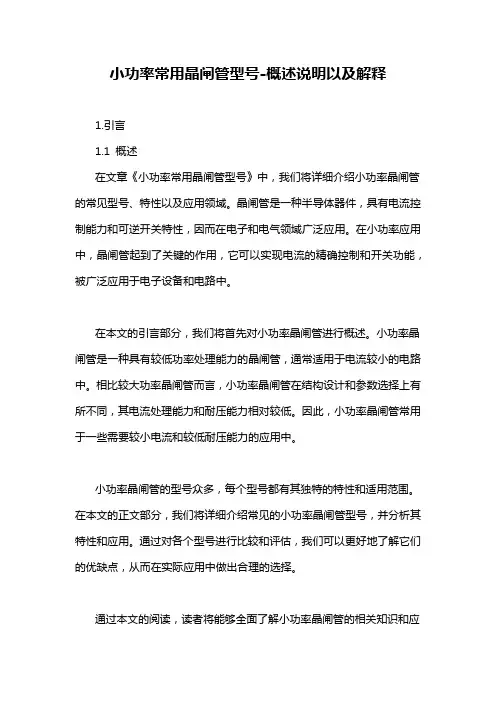

小功率常用晶闸管型号-概述说明以及解释1.引言1.1 概述在文章《小功率常用晶闸管型号》中，我们将详细介绍小功率晶闸管的常见型号、特性以及应用领域。

晶闸管是一种半导体器件，具有电流控制能力和可逆开关特性，因而在电子和电气领域广泛应用。

在小功率应用中，晶闸管起到了关键的作用，它可以实现电流的精确控制和开关功能，被广泛应用于电子设备和电路中。

在本文的引言部分，我们将首先对小功率晶闸管进行概述。

小功率晶闸管是一种具有较低功率处理能力的晶闸管，通常适用于电流较小的电路中。

相比较大功率晶闸管而言，小功率晶闸管在结构设计和参数选择上有所不同，其电流处理能力和耐压能力相对较低。

因此，小功率晶闸管常用于一些需要较小电流和较低耐压能力的应用中。

小功率晶闸管的型号众多，每个型号都有其独特的特性和适用范围。

在本文的正文部分，我们将详细介绍常见的小功率晶闸管型号，并分析其特性和应用。

通过对各个型号进行比较和评估，我们可以更好地了解它们的优缺点，从而在实际应用中做出合理的选择。

通过本文的阅读，读者将能够全面了解小功率晶闸管的相关知识和应用场景。

同时，我们还将探讨小功率晶闸管领域的研究方向，以期为相关研究和开发提供一定的指导和参考。

综上所述，本文将对小功率晶闸管的常见型号、特性和应用进行详细介绍，希望能够为读者提供有关小功率晶闸管方面的全面知识和理解。

文章结构部分的内容可以包括以下几个方面：1.2 文章结构本文将按照如下结构进行阐述：第二部分为正文部分，主要介绍了常见小功率晶闸管型号及其特性和应用。

在第二部分中，将详细介绍了两种常见的小功率晶闸管型号，分别是型号一和型号二。

随后，将深入探讨这两种型号的特性和应用，其中包括特性一和特性二。

通过对这些小功率晶闸管型号的介绍和分析，我们可以更好地了解它们的优势和适用范围，为后续的应用提供指导。

在第三部分中，将进行结论的总结，并对后续研究方向进行展望。

我们将从所介绍的小功率晶闸管型号出发，总结其特点和应用领域，并提出对于后续研究的建议和方向。

怎样用数字万用表判断单向晶闸管的极性单项晶闸管分为PNPN和NPNP两种，各有三个管脚分别为阳极、控制极、阴极！用数字式万用表的晶体管档（两个表笔接到一块会响那个档），PNPN型：用万用表分别测这三个管脚（要正反各一次，也就是说一个管最多测六次），其中这六次只有一次有数值，当显示器上有数值时红表笔（正极）接控制极，黑表（负极）笔接阴极，另外一个管脚就是阳极！NPNP型管与此步骤相同，只不过最后红表笔接阴极，黑表笔接控制极！一、可控硅符号与性能介绍可控硅符号：可控硅也称作晶闸管，它是由PNPN四层半导体构成的元件，有三个电极，阳极A，阴极K和控制极G。

可控硅在电路中能够实现交流电的无触点控制，以小电流控制大电流，并且不象继电器那样控制时有火花产生，而且动作快、寿命长、可靠性好。

在调速、调光、调压、调温以及其他各种控制电路中都有它的身影。

可控硅分为单向的和双向的，符号也不同。

单向可控硅有三个PN结，由最外层的P极和N极引出两个电极，分别称为阳极和阴极，由中间的P极引出一个控制极。

单向可控硅有其独特的特性：当阳极接反向电压，或者阳极接正向电压但控制极不加电压时，它都不导通，而阳极和控制极同时接正向电压时，它就会变成导通状态。

一旦导通，控制电压便失去了对它的控制作用，不论有没有控制电压，也不论控制电压的极性如何，将一直处于导通状态。

要想关断，只有把阳极电压降低到某一临界值或者反向。

双向可控硅的引脚多数是按T1、T2、G的顺序从左至右排列（电极引脚向下，面对有字符的一面时）。

加在控制极G上的触发脉冲的大小或时间改变时，就能改变其导通电流的大小。

与单向可控硅的区别是，双向可控硅G极上触发脉冲的极性改变时，其导通方向就随着极性的变化而改变，从而能够控制交流电负载。

而单向可控硅经触发后只能从阳极向阴极单方向导通，所以可控硅有单双向之分。

电子制作中常用可控硅，单向的有MCR－100等，双向的有TLC336等。
