典型机械设备的电气控制电路分析

电气控制与PLC

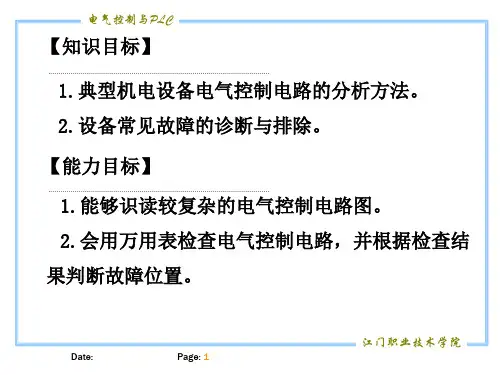

【知识目标】
1.典型机电设备电气控制电路的分析方法。 2.设备常见故障的诊断与排除。 【能力目标】 1.能够识读较复杂的电气控制电路图。 2.会用万用表检查电气控制电路，并根据检查结 果判断故障位置。
Date:
Page: 1
江门职业技术学院
电气控制与PLC
任务一 YH10-30油压机控制电路的分析
Date:
Page: 32
江门职业技术学院
电气控制与PLC
（四）主轴电动机不能点动
点动按钮SB2其动合（常开）触点损坏或接线脱落。
（五）主轴电动机不能进行反接制动
1.速度继电器KS损坏或接线脱落。
2.电阻R损坏或接线脱落。
（六）不能检测主轴电动机负载
1.电流表损坏。
2.时间继电器KT设定时间太短或损坏。
电气控制与plc江门职业技术学院一任务导入一任务导入锻压机械设备的应用非常广泛常用的锻压机械有冲床油压机空气锤等其中油压机广泛用于汽车行业的零配件加工及各行业多种产品的定型冲边校正及制鞋手袋橡胶模具轴类轴套类零件的压装压印成型板材零件的弯曲压印套形拉伸等工艺洗衣机电动机汽车电机空调电机微型电机伺服电机车轮制造减振器摩托车及机械等行业
Date:
Page: 37
江门职业技术学院
电气控制与PLC
三、任务实施
Date:
Page: 38
江门职业技术学院
电气控制与PLC
（一）主电路分析
1、主轴电动机M1由 KM3控制， 由倒顺开关 SA5 预选转向， KM2的主触点串联两相电阻与 速度继电器KS配合实现停车 反接制动。通过机械结构和 接触器KM2进行变速冲动控制。
1.主轴电动机控制电路分析 （1）主轴电动机的起动控制

22
5.２ 案例２：平面磨床的电气控制
【案例说明】
磨床是用磨具和磨料（如砂轮、砂带、油石、研磨剂等）对工 件的表面进行磨削加工的一种机床，它可以加工各种表面，如平 面、内外圆柱面、圆锥面和螺旋面等。通过磨削加工，使工件的 形状及表面的精度、粗糙度达到预期的要求；同时，它还可以进 行切断加工。根据用途和采用的工艺方法不同，磨床可以分为平 面磨床、外圆磨床、内圆磨床、工具磨床和各种专用磨床（如螺 纹磨床、齿轮磨床、球面磨床、导轨磨床等），其中以平面磨床 使用最多。平面磨床又分为卧轴和立轴、矩台和圆台四种类型
6
（2）电动机M2拖动冷却泵。车削加工时，刀具与工件的温度较 高，需设一冷却泵电动机，实现刀具与工件的冷却。冷却泵电动 机M2单向旋转，采用直接起动、停止方式，且与主电动机有必要 的联锁保护。 （3）快速移动电动机M3。为减轻工人的劳动强度和节省辅助工 作时间，利用M3带动刀架和溜板箱快速移动。电动机可根据使 用需要，随时手动控制起停。 （4）采用电流表检测和监视电动机的负载情况。
12
刀架的快速移动： 转动刀架快速移动手柄→压动限位开关SQ→接触器KM5通电， KM5主触点闭合，M3接通电源起动。
冷却泵控制： M2为冷却泵电动机，它是通过按钮SB6和SB5来实现起停控制。 （3）其他辅助环节分析 监视主回路负载的电流表通过电流互感器接入。为防止电动机起 动、点动和制动电流对电流表的冲击，电流表与时间继电器的延 时动断触点并联。如起动时，KT线圈通电，KT的延时动断触点未 动作，电流表被短接。起动后，KT延时断开的动断触点断开，此 时电流表接入互感器的二次回路对主回路的主电流进行监视。
19
3.成绩评分标准（见表5-1） 表5-1 成绩评分标准
序号 1 2

电气控制系统的分析方法[摘要]生产中使用的机械设备种类繁多，其控制线路和拖动控制方式各不相同，本文通过分析典型机械设备的电气控制系统，探讨电气控制线路的组成以及基本控制电路在机床中的应用，掌握分析电气控制线路的方法与步骤。

[关键词]电气；控制系统；分析方法随着现代社会的发展，人们对生活质量的要求也越来越高，一个高效、节能、安全的电气控制系统，可以说是我们赖以工作、学习和生活的中不可缺少的一部分，这其中既要体现安全性，同时也要注重它的实用性和节能性。

因此，合理、安全、节能的电气控制系统已经是一个现代社会生产建设中必须的—部分，为了让电气控制系统更好地为人们服务，本文主要对电气控制系统进行分析与探讨，目的使得电气自动化控制能够满足人们实际学习、工作、生活、生产的需要。

一、电气控制系统的概述分析机械设备的电气控制系统，应掌握以下几点：第一，看电路的说明和备注，有助于了解该电路的具体作用。

第二，分清电气控制线路中的主电路、控制电路、辅助电路、交流电路和直流电路。

第三，从主电路入手，根据每台电动机和执行器件的控制要求去分析控制功能。

分析主电路时，可采用从下往上看，即从用电设备开始，经控制元件，顺次往电源看；再采用从上而下，从左往右的原则分析控制电路，依据前面的基本控制电路，将线路化整为零，分析局部功能；最后分析辅助控制电路、连锁保护环节等。

第四，将电气原理图、接线图和布置安装图结合起来，进一步研究电路的整体控制功能。

二、车床电气控制系统车床在机械加工中被广泛使用，根据其结构和用途不同，可分成普通车床、立式车床、六角车床和仿形车床等。

车床主要用于加工各种回转表面(内外圆柱面、圆锥面、成型回转面等)和回转体的端面，下面以CA6140普通车床为例进行车床电气控制系统的分析。

1.主电动机M1完成主轴主运动和刀具的纵横向进给运动的驱动，电动机为不调速的笼型异步电动机，采用直接启动方式，主轴采用机械变速，正反转采用机械换向机构。

• 5）试车前，为避免机床运动部分发生误动作或碰撞等意外情况，可将生产机械与电动机分离；
或将电动机与电器线路分离，然后再试车，这是判断是电气故障还是机械故障的有效方法之一
•
故障类型的判断
3.用逻辑分析法确定故障范围，用排除法缩小故障范围 1）逻辑分析法 逻辑分析法是根据电气控制线路的工作原理，电器元件之间的动作顺序以及各控制环节之间 的控制关系，结合试车确认的故障现象作具体的分析，同时运用排除法迅速缩小故障范围， 从而判断最小故障范围。
2）电气控制线路的控制关系 继电器－接触器控制系统的控制关系如图。检修工作中，经常运用的逻辑关系如下： ①主电路与控制电路逻辑关系。 ②两台以上电动机顺序或程序控制逻辑关系。 ③单台电机各控制环节程序控制逻辑关系。 ④公共电路与分支电路（并联电路）之间相互逻辑关系。 ⑤电气设备与机械设备相互逻辑关系
一、电气控制线路分析的内容 1.设备说明书 • 设备的结构，主要技术指标，机械、液压和气动的原理。 • 电气传动方式，电动机和执行电器的数目、型号规格、安装位置、用途及控制
要求。 • 设备的使用方法，各操作手柄、开关、旋钮和指示装置的布置及作用。 • 同机械和液压部分直接关联的电器的位置、工作状态及作用。
4.用测量法确定故障点 5.区分电气故障还是机械故障 6.故障点的修复及注意事项 排故四步法 简化的排故流程
一、主要结构和运动形式
• 它主要由主轴箱、进給箱、溜板箱、刀架、丝杠、 光杠、床身、尾架等部分组成。
• 车床的主运动为工件的旋转运动，它是由主轴通 过卡盘或顶尖带动工件旋转，其承受车削加工时 的主要切削功率。车床的进给运动是溜板带动刀架的纵向或横向直线运动。
四、机床电气设备维修的一般步骤和方法
• 1.检修前的故障调查 机床电气发生故障后，不要盲目进行检修。检修前，应向操作者询 问、了解故障发生前电路和设备的运行状况及故障发生后的症状

第三章典型设备电气控制电路分析第一节电气控制电路分析基础第二节Z3040型摇臂钻床电气控制电路分析第三节T68型卧式镗床电气控制电路分析第四节X62W型卧式铣床电气控制电路分析第五节交流桥式起重机电气控制电路分析第一节电气控制电路分析基础一、电气控制分析的依据依据：设备本身的基本结构、运行情况、加工工艺要求和电力拖动自动控制的要求；熟悉了解控制对象，掌握其控制要求等。

二、电气控制分析的内容设备说明书电气控制原理图电气设备的总装接线图电器元件布置图与接线图三、电气原理图的阅读分析方法先机后电先主后辅化整为零集零为整、统观全局总结特点四、分析举例C650卧式车床属中型车床，加工工件回转半径最大可达1020mm ，长度可达3000mm 。

其结构主要有床身、主轴变速箱、进给箱、溜板箱、刀架、尾架、丝杆和光杆等部分组成。

（一）卧式车床的主要结构和运动情况以C650普通卧式车床为例图3-1 普通车床的结构示意图1-进给箱2-挂轮箱3-主轴变速箱4-溜板与刀架5-溜板箱6-尾架7-光杆8-丝杆9-床身（二）C650车床对电气控制的要求1．主轴电动机M12．冷却泵电动机M23．快速移动电动机M34．电路应有必要的保护和联锁，有安全可靠的照明电路。

从车削加工工艺要求出发，对各电动机的控制要求是：（三）C650车床的电气控制电路分析1．主电路分析2．控制电路分析1）主电动机的点动调整控制2）主电动机的正反转控制3）主电动机的反接制动控制4）刀架的快速移动和冷却泵控制5)辅助电路6）完善的联锁与保护3．电路特点1）采用三台电动机拖动，尤其是车床溜板箱的快速移动单由一台电动机拖动。

2）主轴电动机不但有正、反向运转，还有单向低速点动的调整控制，正、反向停车时均具有反接制动控制。

3）设有检测主轴电动机工作电流的环节。

4）具有完善的保护与联锁。

第二节Z3040型摇臂钻床电气控制电路分析一、机床结构与运动形式摇臂钻床一般由底座、内外立柱、摇臂、主轴箱和工作台等部件组成。

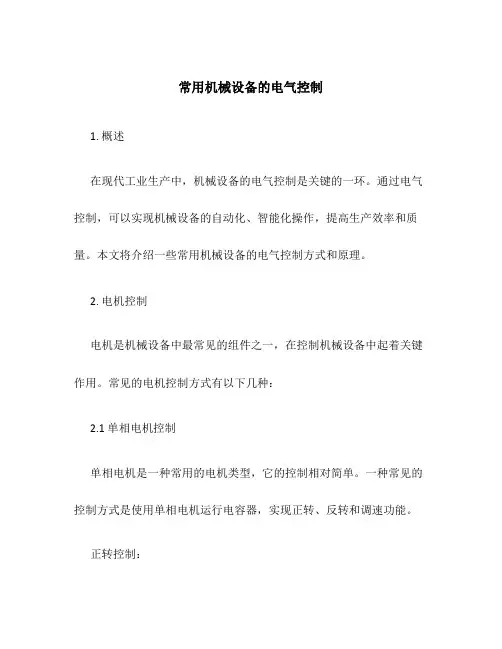

常用机械设备的电气控制1. 概述在现代工业生产中，机械设备的电气控制是关键的一环。

通过电气控制，可以实现机械设备的自动化、智能化操作，提高生产效率和质量。

本文将介绍一些常用机械设备的电气控制方式和原理。

2. 电机控制电机是机械设备中最常见的组件之一，在控制机械设备中起着关键作用。

常见的电机控制方式有以下几种：2.1 单相电机控制单相电机是一种常用的电机类型，它的控制相对简单。

一种常见的控制方式是使用单相电机运行电容器，实现正转、反转和调速功能。

正转控制：1. 将单相电机的相线接入电源。

2. 将电容器接入单相电机的起始端和运行端，使电容器与电机成为并联电路。

3. 断开电机的起动电路，使电机通过电容器启动。

反转控制：1. 将单相电机的相线接入电源。

2. 将电容器接入单相电机的起始端和运行端，使电容器与电机成为并联电路。

3. 使用一个继电器或触发器将电容器的两个接线进行切换，实现反转控制。

调速控制：单相电机的调速可以通过改变电容器的容值来实现。

容值增大可以提高转速，容值减小可以降低转速。

2.2 三相电机控制三相电机是工业生产中最常用的电机类型，它的控制相对复杂一些。

常见的三相电机控制方式有以下几种：定向启动控制：1. 使用一个直流磁铁将电机的转子定位在特定的角度。

2. 施加三相电源，电机开始运行。

变频调速控制：1. 使用变频器将输入的交流电源转化为可调频率和电压的交流电源。

2. 控制变频器的输出频率和电压来实现电机的调速。

星-三角启动控制：1. 使用一个提前连接的瞬时反向器将电流引入电机三个绕组。

2. 启动时，电机的三个绕组先接入星形，然后在运行时切换到三角形。

3. 传感器控制机械设备的控制不仅仅依赖于电机，还需要借助各种传感器来实现对设备状态的监测和控制。

常见的传感器有以下几种：温度传感器：温度传感器通常用于监测设备或环境的温度，通过将温度转化为电信号，可以实现对温度的控制和保护。

压力传感器：压力传感器用于监测液体或气体的压力变化，通过将压力转化为电信号，可以实现对压力的控制和调节。

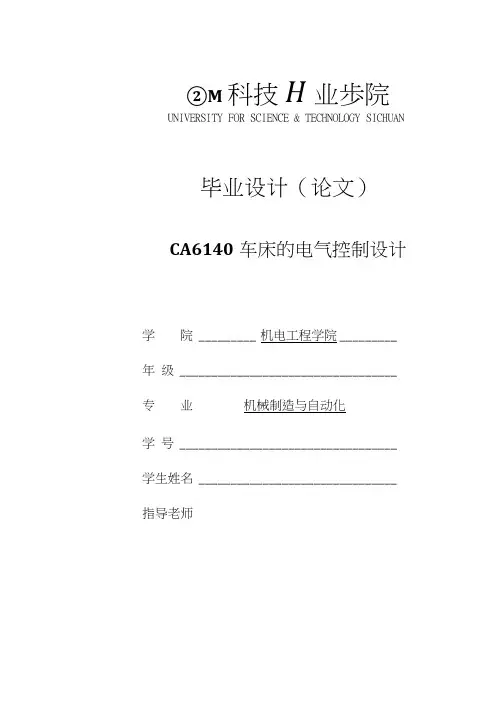

②M科技H业歩院UNIVERSITY FOR SCIENCE & TECHNOLOGY SICHUAN 毕业设计（论文）CA6140车床的电气控制设计学院 _________ 机电工程学院_________ 年级 __________________________________ 专业机械制造与自动化学号 __________________________________ 学生姓名 _______________________________ 指导老师X龙以卷垒科技飓吐辱陂Heilongjiang State Farms Science Technology Vocational College学号：201201010101毕业论文题目：基于51单片机设计的万用表系部：机电工程系专业:机电一体化技术姓名:刘凯日期:2015年12月12日指导教师：摘要普通车床是车床中应用最广泛的一种，CA6140普通车床是比较典型的普通车床。

由于CA6140普通车床的加工范围广，适于车削内外圆柱面，圆锥面以及旋转面，各种公制英制，模数和径节螺纹等，所以其结构复杂，而且自动化程度低，适用于单件小批生产。

CA6140普通车床主要由机械本体和电气控制系统等组成。

电气控制系统是普通车床的重要组成部分吧，在机械设备中起着神经中枢的作用。

通过它对电动机的控制，能驱动生产机械，实现各种运动状态，达到生产加工的目的。

不同的生产机械设备，或者同类型的机床设备，由于各自的工作方式、工艺要求不同，其电气控制系统也不尽相同。

本文利用所学知识，以CA6140型卧式车床为例进行车床电气控制分析。

关键词：CA6140；车床；电气控制第一章 CA6140车床的概述 (7)1.1、CA6240车床的主要功能及特点 (7)1.2、CA6140车床的型号意义及主要结构 (7)第二章CA6140车床对电气控制的要求 (9)第三章 CA6140车床电气控制电路设计 (10)3.1、主电路设计 (10)3.2、控制电路设计 (11)3.2.1、主轴电动机Ml的控制 (12)3.2.2、冷却泵电动机的控制 (12)3.2.3、快速移动电机的控制 (12)3.2.4、信号指示与照明电路 (12)3.3、电路的保护环节 (12)第四章控制电路中各元件的选择与技术数据 (14)4. 1、电动机的选择 (14)4.2、控制变压器的选择 (14)4.3、熔断器的选择 (15)4.4、导线的选择 (15)4.5、电路中各元件数据 (16)第五章绘制综合电气控制原理图 (18)结论 (20)致谢 (21)参考文献 (22)第一章CA6140车床的概述1.1x CA6240车床的主要功能及特点CA6140车床是一种应用极为广泛的金属切削机床，能够车削外圆、内圆、端 面、螺纹、切断及割槽，并可以装上钻头或餃刀进行钻孔和狡孔等加工。

车床电气线路分析车床是一种常用的机械设备，用于加工金属和其他材料。

在车床的使用过程中，电气线路是至关重要的系统之一，对车床的正常运行起着重要的作用。

下面将对车床电气线路进行详细的分析。

车床的电气线路由电源系统、控制系统和电机系统组成。

电源系统提供车床所需的电能，包括主电源和控制电源。

主电源是车床的主要电源，通常是交流电。

控制电源是用来供给车床的控制系统和电机系统的低压直流电源。

控制系统是车床的核心部分，通过控制电路来实现车床的各种工作方式和运动控制。

控制系统主要包括主控制电路、操作控制电路和保护电路。

主控制电路是车床的主要控制部分，它通过对电机系统的控制来实现车床的各种工作方式。

主控制电路通常由控制开关、控制按钮和接触器组成。

控制开关用于选择车床的工作方式，如正转、反转和停止等。

控制按钮用于手动控制车床的运动，如快速进给和手动进给。

接触器是控制开关和电机之间的连接，通过控制开关的操作来控制电机的运行。

操作控制电路是通过控制按钮来实现对车床运动的控制。

操作控制电路通常包括按钮开关、继电器和接触器等组件。

按钮开关用于选择车床的运动方式，如手动、自动和急停等。

继电器是控制按钮和电机之间的连接，通过按钮的操作来控制电机的运行。

接触器用于控制车床的转向和速度。

保护电路是用来保护车床和操作人员的安全的电路系统。

保护电路主要包括短路保护、过载保护和接地保护等。

短路保护用于检测车床电气线路中的短路情况，并采取相应的保护措施，如断开电路或切断电源。

过载保护用于检测车床电气线路中的过载情况，并采取相应的保护措施，如断开电路或切断电源。

接地保护用于检测车床电气线路中的接地故障，并采取相应的保护措施，如切断电源。

电机系统是车床的动力系统，通过电动机提供驱动力。

电机系统通常由主电机和辅助电机组成。

主电机是车床的主要驱动力，通过转动主轴来实现工件的加工。

辅助电机用于控制车床的各种辅助装置，如进给机构、冷却系统和刀具升降装置等。

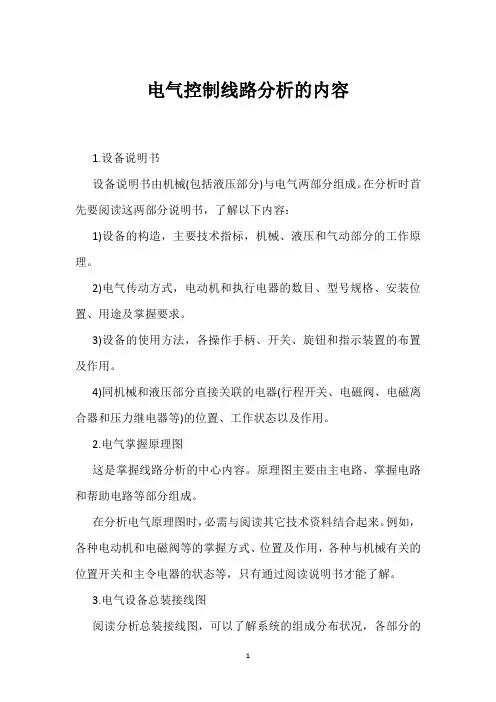

电气控制线路分析的内容
1.设备说明书
设备说明书由机械(包括液压部分)与电气两部分组成。

在分析时首先要阅读这两部分说明书，了解以下内容：
1)设备的构造，主要技术指标，机械、液压和气动部分的工作原理。

2)电气传动方式，电动机和执行电器的数目、型号规格、安装位置、用途及掌握要求。

3)设备的使用方法，各操作手柄、开关、旋钮和指示装置的布置及作用。

4)同机械和液压部分直接关联的电器(行程开关、电磁阀、电磁离合器和压力继电器等)的位置、工作状态以及作用。

2.电气掌握原理图
这是掌握线路分析的中心内容。

原理图主要由主电路、掌握电路和帮助电路等部分组成。

在分析电气原理图时，必需与阅读其它技术资料结合起来。

例如，各种电动机和电磁阀等的掌握方式、位置及作用，各种与机械有关的位置开关和主令电器的状态等，只有通过阅读说明书才能了解。

3.电气设备总装接线图
阅读分析总装接线图，可以了解系统的组成分布状况，各部分的
连接方式，主要电气部件的布置和安装要求，导线和穿线管的型号规格。

这是安装设备不行缺少的资料。

4.电气元件布置图与接线图
这是制造、安装、调试和维护电气设备必需具备的技术资料。

在调试和检修中可通过布置图和接线图便利地找到各种电器元件和测试点，进行必要的调试、检测和修理保养。

四、知识准备
知识点1 ：电气原理图的画法
1.0 常用电气图形符号和文字符号标准
电气控制系统是由许多电器元件按照一定的要求和方法 连接而成。为了便于电气控制系统的设计、安装、调试、使 用和维护，将电气控制系统中各电器元件及连接电路用一定 的图形表达出来，这就是电气控制系统图。
电气控制系统图主要包括：电气原理图、电气设备总 装图接线图、电器元件布置图与接线图。
普通车床的电气控制系统是机床的重要 组成部分，和机械液压气动等机构分工协作 共同保障机床工作。制造车间的工程技术人 员需要具备车床控制线路分析的专业能力， 以便完成电气控制系统安装与调试、故障分 析与排除等工作。
二、任务描述
现有C650型卧式车床1台。车削加工时工件进行旋转运动，由主电动机拖动；溜板箱上 带着刀架沿着导轨的直线运动为刀架的进给运动，由主轴电动机带动；车床刀架的快速移动由 一台单独的电动机拖动，采用点动控制；车削加工螺纹、切断工件等操作时要求主轴正反转运 动来实现进刀、退刀控制；按下停止按钮后，主轴停止转动。。
任务1、C650型卧式车床的主要结构和控制要求认知
任务2、 C650型卧式车床的主电路和控制电路分析
三、问题思考
1. C650型卧式车床的加工范围和控制要求有哪些？ 2. C650型卧式车床的主电路和控制电路有何区别，电力拖动方案有 哪些控制要求？ 3. 如何根据C650型卧式车床的控制要求分析其电气原理图？
C650型卧式车床的认知 C650型卧式车床的主电路、控制电路分析 辅助电路的分析
【知识目标】
1.了解电气原理图阅读和分析的步骤。 2.掌握C650型卧式车床的主要结构和运动分析。 3.熟知C650型卧式车床的电力拖动方案和控制要求。 4.完成C650型卧式车床电气控制线路分析。

2. 主轴电动机的反接制动控制
E
u31 v32 w33 SB4 KM3 KR1 KR 1 KM4
SB1
K KM3
KM4
BV2 BV1
KM3
KR1
K K K
KM
KM
R
SB2 KM4
M M11 3 3～ ～ BV
K K KM
KM3 KM4
K
图2-9 C650卧式车床反接制动控制线路
4．刀架的快速移动和冷却泵控制
§2.2 Z3040型摇臂钻床的电气控制线路 2．摇臂钻床的电力拖动及控制要求




1)由于摇臂钻床的运动部件较多，为简化传动装置，需使用 多台电动机拖动，主轴电动机承担主钻削及进给任务，摇臂 升降、夹紧放松和冷却泵各用一台电动机拖动。 2)主轴的旋转运动、纵向进给运动及其变速机构均在主轴箱 内，由一台主电动机拖动。 3)为了适应多种加工方式的要求，主轴的旋转与进给运动均 有较大的调速范围，一般情况下由机械变速机构实现，有时 为简化变速箱的结构采用多速笼型异步电动机拖动。 4)加工螺纹时，要求主轴能正、反向旋转，用机械方法来实 现，因此，拖动主轴的电动机只需单向旋转。 5)摇臂的升降由升降电动机拖动，要求电动机能正、反向 旋转，采用笼型异步电动机。
TA
KT
A
快速电动机
KM
KM
SB5
K
KM1 KM2 KR2
ST
图2-5 C650卧式车床点动控制线路
1．主电路
u11 v12 w13
Q1 FU2
FU1
KM1
KM3 KM4 KR2
KM2
A
M2 3～ 冷却电动机
M3 3～ 快速电动机

电动双联桥式起重机的桥架主要由两 根主梁和两根端梁组成。主梁和端梁刚性 连接，端梁的两端装有车轮，作为支承和 移动桥架之用。主梁有轨道供起重小车运 行用。
§3 桥架金属结构
桥架的构造型式主要取 决于主梁的结构型式，比 较典型的结构有四桁架式 和箱型截面的双腹板梁式 两种。
一、四桁架式桥架 桥架的两根主梁都是由 四个平面桁架组合成的封 闭型空间结构。 主桁架和副桁架； 上、下水平桁架连接之。
*提升机构与移动机构对电力拖动自动控制的要求
1、具有合理的升降速度。 2、具有一定的高速范围（2-3） 3、为消除传动间隙，将钢丝绳张紧，以避免过大的机械冲出，提升的第一档应作 为预备级，该级起动转矩一般限制在额定转矩的一半以下。 4、下放重物时，依据负载大小，拖动电动机可运行在下放电动状态、倒拉反接制 动状态、超同步制动状态或单相制动状态。 5、必须设有机械抱闸以实现机械制动
返回
起重机电动机的工作状态分析
*提升物品时电动机的工作状态 *下降物品时电动机的工作状态 1、反转电动状态 2、再生制动状态 3、倒拉反接制动状态 4、单相制动状态
提升物品时的电动状态
下放物品时的三种工作状态
返回
第二节 起升机构的电气控制
*凸轮控制器的起升机构控制电路
*主令控制器起升机构的电路
起重量 又称额定起重量，是指起重机实际允许起吊的 最大负荷量，以吨（t）为单位。 国产的桥式起重机系列其起重量有5、10（单钩）、15/3、 20/5、30/5、50/10、75/20、100/20、125/20、150/30、 200/30、250/30（双钩）等多种。数字的分子为主钩起 重量，分母为副钩起重量。
二、20/5t桥式起重机对电力拖动的要求
1. 桥式起重机的工作环境较恶劣，经常需带载启动，要求电 动机的启动转矩大，启动电流小，且有一定的调速要求，因 此多选用绕线转子异步电动机拖动，用转子绕组串电阻实现 调速。 2. 要有合理的升降速度，空载、轻载速度要快，重载速度要 慢。 3. 提升开始和重物下降到预定位置附近时，需要低速，因此 在30％额定速度内应分为几挡，以便灵活操作。 4. 提升的第一挡作为预备级，是为了消除传动的间隙和张紧 钢丝绳，以避免过大的机械冲击，所以启动转矩不能太大。 5. 为保证人身和设备安全，停车必须采用安全可靠的制动方 式，因此采用电磁抱闸制动。 6.具有完备的保护环节：短路、过载、终端及零位保护。

– M2:冷却泵电动机 KM4控制 : 控制 – M3:快速移动电动机 KM5控制 : 控制
2.控制电路 (1)主电动机点动调整 ) E:SB2 ↓—KM1+ —串R点动 : 串 点动 实现主电动机串联电阻限流的点 动控制 KS-1闭合-SB2松开-反接制动 闭合- 松开- 闭合 松开
(2)主电动机正 反转控制 )主电动机正/反转控制
图 3 -3
KA KS-2 KS-1
1.主电路 – QS:引入电源 : – M1:主电动机30KM :主电动机 KM1/KM2 正/反转控制 反转控制 KM3 A KS 控制限流电阻R接入或切除 控制限流电阻 接入或切除 电流表通过TA监视 绕组电流 电流表通过 监视M1绕组电流 监视 速度继电器串电阻R反接制动 速度继电器串电阻 反接制动
内外立柱 主轴箱 主轴箱沿摇臂纵向运动 摇臂 主轴 主轴旋转运动 主轴纵向进给 工作台 底座 摇臂回转运动 摇臂垂直运动
二,控制要求
运动部件较多,采用多电动机拖动. 运动部件较多,采用多电动机拖动. 要求主轴及进给有较大的调速范围. 要求主轴及进给有较大的调速范围. 主运动与进给运动由一台电动机拖动, 主运动与进给运动由一台电动机拖动,经主轴与进给 传动机构实现主轴旋转和进给. 传动机构实现主轴旋转和进给. 主轴要求正反转.由机械方法获得, 主轴要求正反转.由机械方法获得,主轴电动机只需 单方向旋转. 单方向旋转. 对立柱,主轴箱及摇臂的夹紧放松采用液压技术. 对立柱,主轴箱及摇臂的夹紧放松采用液压技术. 具有必要的联锁与保护. 具有必要的联锁与保护.
第四节 T68型卧式镗床电气控制 T68型卧式镗床电气控制
三,电气控制线路分析
主电路分析 控制电路分析 主轴电动机的正,反向起动控制 主轴电动机的正, 主轴电动机的点动控制 主轴电动机的停车与制动 主轴变速和进给变速控制 镗头架, 镗头架,工作台快速移动的控制 连锁与保护

1.5 辅助电路分析
按下SB2或SB3按钮，KM1或KM2线圈 通电，电动机M1正转或反转起动，时间 继电器KT线圈通电，PA由于KT触点闭合 而起到保护作用，以避免受到电动机M1 起动电流的冲击。
2 普通铣床的电气控制电路
2.1 X6132铣床的主要结构和运行情况
1. 主要结构 X6132铣床主要构造由床身、悬梁及刀架支架、工作溜板和
程
职
1 普通车床电气控制电路
业 技
导
2 普通铣床的电气控制电路
术 学
航
3 机床电气控制线路的设计
院
1 普通车床电气控制电路
1.1 普通车床的主要结构及运动形式
普通卧式车床结构示意图
1—进给箱；2—挂轮箱；3—主轴变速箱；4—溜板与刀架； 5—溜板箱；6—尾架；7—丝杠；8—光杠；9—床身
1.2 C650型车床电路的特点：
1．主轴电动机M1采用电气正反转控制。 2．M1容量为30KW，惯性大，采用电气反接制动，实现迅速停车。 3．为便于对刀调整操作，主轴可作点动控制。 4．采用电流表A检测主轴电动机负载情况。
C650-2车床的电气控制线路
1.3 C650车床电气线路主要元件用途
Q：电源引入开关。 FU1：主电动机M1的短路保护用熔断器。 FR1：电动机M1的过载保护用热继电器。 R：限流电阻，在主电动机点动和反接制动 时流过电流。 电流表PA: 用来监视电动机M1的绕组电流， M1的功率很大，所以电流表接入电流互感器 TA。 时间继电器KT：在M1起动时其延时断开常 闭触点延时后才断开，对电流表在M1电动机 起动时起到保护作用。
主轴变速盘 12—主轴变速手柄 13—床身 14—主轴电动机
2.2 电气原理图分析
