采煤工作面布置图

材巷运巷 5、专项工程所用设施不在其列。

2、采煤面的“五图一表”齐全，包括通风系统图、监控系统图、避灾系统图等内容。

3、采煤面两巷的测风站应选择在顶帮完好、巷道平直、前后20米无杂物且尽可能靠工作面的巷段，并悬挂测风牌板。

4、喷头样式可选用旋转月牙、半月牙等多种形式，控制方式也应根据现场实际选定。

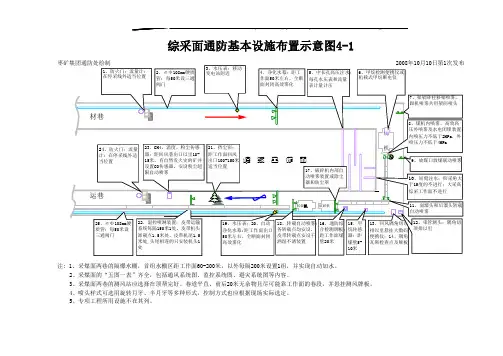

综采面通防基本设施布置示意图4-1枣矿集团通防处绘制2008年10月10日第1次发布注: 1、采煤面两巷的隔爆水棚，首组水棚区距工作面60-200米，以外每隔200米设置1组，并实现自动加水。

综 采 工 作 面破碎机转载机煤机10、短臂注水：仰采角大于15度的不进行；大采高综采工作面不进行15、甲烷传感器：距煤壁5-10米23、CH4、温度、粉尘传感器：距回风巷出口以里10-15米。

有自然发火史的矿井设置CO 传感器。

安设粉尘超限自动喷雾1、防火门；流量计：在停采线外适当位置5、中长孔高压注水：每孔水压表和流量表计量计压3、水压表：移动变电站附近9、放煤口放煤联动喷雾22、温控喷淋装置：皮带运输系统每隔150米1处。

皮带机头卸载点1.5米处、皮带机尾1.5米处,头尾相连的只安装机头1处4、净化水幕：距工作面50米左右，全断面封闭高效雾化8、煤机内喷雾、高效高压外喷雾及水电闭锁装置：内喷压力不低于2MPa ，外喷压力不低于4MPa 7、架架降柱移架喷雾，跟机喷雾共用架间喷头17、破碎机内部自动喷雾装置或除尘器和防尘罩11、面溜头和后溜头转载自动喷雾18、转载自动喷雾：各转载点均安设，皮带转载点安设干洒湿不洒装置16、通防综合检测牌板：距工作面煤壁20米21、挡尘帘：距工作面回风出口100-150米适当位置19、水压表；20、自动净化水幕:距工作面出口50米左右，全断面封闭高效雾化13、回风隅角切顶排以里悬挂大数码便携仪；14、隅角瓦斯检查点及牌板12、束管测头：隅角切顶排以里2、≧Φ108mm 硬质管：每50米设三通阀门24、防火门；流量计：在停采线外适当位置25、≧Φ108mm 硬质管：每50米设三通阀门6、甲烷检测便携仪或机载式甲烷断电仪材巷运巷 炮采面通防基本设施布置示意图4-2枣矿集团通防处绘制5、专项工程所用设施不在其列。

第一章概况第一节工作面位置及井上下关系。

工作面位置及井上下关系表表1第二节煤层本工作面设计开采煤层为3上层煤，通过地质资料分析和现场巷道、切眼掘进证实，该工作面范围内，煤层赋存稳定，煤厚变化不大，煤层平均厚度为7.2m，煤层以亮煤为主，少量镜煤和暗煤，玻璃光泽，煤岩类型为半亮、半暗型煤。

具体情况如表二所示。

煤层情况表表2第三节煤层顶底板煤层顶底板表表3附图一：3111工作面地层综合柱状图(1:500)第四节地质构造一、断层情况以及对回采影响：该面煤岩层基本构造形态为一小背斜（张庄背斜），背斜西翼走向105°，倾向15°，煤岩层倾角平均10°；背斜东翼走向168°，倾向78°，煤岩层倾角平均10°；根据巷道的实际揭露资料，工作面内构造比较简单，除面北部的巷道揭露断层情况表表4DF12和西部的F29断层外，只在工作面切眼上部揭露一条落差1m的正断层f1，对工作面的正常回采影响不大，另根据物探资料，在工作面中部有一条落差0～3m的正断层，对工作面的正常回采有一定的影响，在回采过程中预计还会揭露个别小断层。

巷道揭露及物探探明的断层情况详见下表：二、褶曲情况及对回采影响根据现有地质资料，本面基本上无褶曲影响。

三、其它因素对回采影响根据现场工作面掘进巷道实际观察，工作面没有陷落柱和火成岩侵入。

附图二：1、3111工作面煤层底板等高线平面图（1:1000)2、3111工作面皮带顺槽下帮、轨道顺槽上帮、切眼西帮巷道素描图(1:500)第五节水文地质情况一、含水层分析影响回采的含水层主要有3煤顶、底板砂岩裂隙含水层和3煤底板三灰岩溶裂隙含水层。

1、3煤顶、底板砂岩裂隙含水层根据副井实测资料，3煤顶板砂岩含水层累计厚度为29.1m，分为两段：第一段位于3煤以上4.6m，厚度为15.6m；第二段位于煤3以上26.15m，厚度为8.9m。

3煤底板砂岩含水层厚36.18m。

关于规范采掘工作面“五图一表”的通知各采掘区队：经会议研究，决定对金鸡滩煤矿井下采掘工作面“五图一表”进行规范，各工作面现场必须尽快更换新图板，具体要求如下：一、采掘工作面“五图一表”内容：1.采煤工作面“五图一表”为：工作面巷道布置图（平、剖），供电及监测通信系统图，通风系统及避灾路线图，设备布置图，支护示意图，正规循环作业图表。

2.掘进工作面“五图一表”为：A.综掘工作面：巷道平面布置图，避灾路线图，巷道支护平、断面图，通风系统图，断面截割轨迹图及正规循环作业图表；B.炮掘工作面：巷道布置图，施工断面图，炮眼布置三视图，避灾路线图、爆破说明书（表）、正规循环作业图表。

二、采掘工作面现场牌版规定1.现场牌版尺寸规定为：每张图板长×宽= 1500×1000 mm。

2.必须保证图文清晰，内容齐全、正确，便于观看。

3.牌版材质不锈钢框架，铝（塑）板底板，外贴防水反光贴纸。

4.更换工作面时，只更换防水反光贴纸。

5.工作面开门200m以内可用临时牌版，三、现场牌版内容规范1.采煤工作面区队简介、工作面简介继续沿用现有样式，采煤工作面共4张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）。

顺槽单巷长度超过3000米时，从中间断开分两段上下布置。

第二张：内容为供电及监测通信系统图。

移动变电站供电系统图（A2）和固定变电站供电系统图（A2）在上，监测通信系统图在下布置。

第三张：内容为通风系统及避灾路线图，巷道中间可打断。

通风系统图在上，避灾路线图在下。

第四张：内容为设备布置图，支护示意图，正规循环作业图表。

设备布置图在上，支护示意图（A2）及正规循环作业图表（A2）在下。

2.掘进工作面A.综掘工作面区队简介继续沿用现有样式，掘进工作面共3张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）和工作面简介。

工作面巷道布置图（平、剖）在上，工作面简介在下。

第二张：内容为巷道支护平、断面图，断面截割轨迹图及正规循环作业图表。

.陕西煤业化工集团孙家岔龙华矿业公司30201综采工作面设计编制单位：生产技术部编制：二〇一六年四月十日.目录第一节工作面概况 (6)第二节地貌概况 (7)第三节煤层与围岩性质 (7)一、煤层性质 (7)二、围岩性质 (7)第四节水文地质 (8)一、水文地质条件 (8)二、回采期间涌水量预计方法及预计涌水量 (9)第五节影响采掘的其它地质因素 (10)一、瓦斯 (10)二、煤尘 (10)三、煤的自燃性 (10)第六节巷道布置及掘进安排 (10)第七节工作面布置及参数要求 (11)一、工作面的几何参数 (11)二、巷道的布置 (12)第八节工作面支护及设备选型 (14)一、工作面的支护 (14)二、输送机 (16).三、转载机 (16)四、破碎机 (17)五、液压支架 (17)六、超前支架 (19)七、顺槽输送机 (20)八、自移装置 (21)九、阻化多用泵 (21)十、隔爆型潜污水电泵 (22)第九节容量计算 (23)一、工作面负荷统计 (23)二、变压器容量选定 (23)三、将胶带输送机和牵引绞车用一台变压器，编号为3#，其计算容量为： (24)第十节供电方式、供电设备及电缆选型配备 (24)一、供电方式及供电设备的确定 (24)二、工作面设备的电压等级 (25)三、综采工作面主要低压电缆的选择 (25)第十一节生产系统 (26)一、回采运煤路线 (26)二、掘进运煤路线 (27)三、辅助运输 (27).四、回采工艺 (27)五、工作面工序安排 (27)六、回采方式 (27)第十二节通风系统 (28)一、通风 (28)第十三节安全技术措施 (31)一、一般规定 (31)二、预防破碎性顶板安全技术措施 (34)三、“一通三防”及安全监测安全技术措施 (34)四、机电运输管理安全技术措施 (36)五、工作面处理大块煤（矸）安全措施 (38)六、工作面、上下端头出口防片帮、冒顶安全技术措施 (39)七、综采工作面使用3.3KV供电安全技术措施 (42)二、作业前的准备 (44)三、设备操作及检修作业的安全技术措施 (44)四、大型设备起吊安全技术措施 (45)五、控制刮板输送机上下窜动时行人安全技术措施 (46)六、扶倒架、处理咬架安全技术措施 (48)七、工作面机头（尾）拉底、飘溜、起桥安全技术措施 (49)八、联巷、尾巷管理措施 (50)九、防止液管崩裂等设备误伤人措施 (50).十、拉设备列车安全技术措施 (51)二、设备安全 (52)三、人员安全 (53)四、拉列车后续工作 (55)五、防跑车措施 (55)六、设备列车文明生产管理措施 (56)七、高空作业安全技术措施 (56)八、个人防护安全技术措施 (57)九、其它安全管理技术措施 (58)第十三节灾害预防及应急预案 (61)一、灾害预防 (61)二、火灾防治 (62)三、瓦斯防治 (65)四、煤尘防治 (66)五、顶板灾害防治 (66)六、灾害预防措施 (67).第一节工作面概况矿井30201工作面位于302盘区东部，为302盘区首采工作面，工作面地表高程范围为+1155m～+1215m，工作面标高为+1085m～+1103m，煤层埋深厚度52～130m，平均埋深89m。

关于规范采掘工作面“五图一表”的通知各采掘区队：经会议研究，决定对金鸡滩煤矿井下采掘工作面“五图一表”进行规范，各工作面现场必须尽快更换新图板，具体要求如下：一、采掘工作面“五图一表”内容：1.采煤工作面“五图一表”为：工作面巷道布置图（平、剖），供电及监测通信系统图，通风系统及避灾路线图，设备布置图，支护示意图，正规循环作业图表。

2.掘进工作面“五图一表”为：A.综掘工作面：巷道平面布置图，避灾路线图，巷道支护平、断面图，通风系统图，断面截割轨迹图及正规循环作业图表；B.炮掘工作面：巷道布置图，施工断面图，炮眼布置三视图，避灾路线图、爆破说明书（表）、正规循环作业图表。

二、采掘工作面现场牌版规定1.现场牌版尺寸规定为：每张图板长×宽= 1500×1000 mm。

2.必须保证图文清晰，内容齐全、正确，便于观看。

3.牌版材质不锈钢框架，铝（塑）板底板，外贴防水反光贴纸。

4.更换工作面时，只更换防水反光贴纸。

5.工作面开门200m以内可用临时牌版，三、现场牌版内容规范1.采煤工作面区队简介、工作面简介继续沿用现有样式，采煤工作面共4张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）。

顺槽单巷长度超过3000米时，从中间断开分两段上下布置。

第二张：内容为供电及监测通信系统图。

移动变电站供电系统图（A2）和固定变电站供电系统图（A2）在上，监测通信系统图在下布置。

第三张：内容为通风系统及避灾路线图，巷道中间可打断。

通风系统图在上，避灾路线图在下。

第四张：内容为设备布置图，支护示意图，正规循环作业图表。

设备布置图在上，支护示意图（A2）及正规循环作业图表（A2）在下。

2.掘进工作面A.综掘工作面区队简介继续沿用现有样式，掘进工作面共3张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）和工作面简介。

工作面巷道布置图（平、剖）在上，工作面简介在下。

第二张：内容为巷道支护平、断面图，断面截割轨迹图及正规循环作业图表。

任务三 采煤工作面布置图
一、概念
采煤工作面布置图也称采煤工作面回采工艺图或采煤方法图。

它是综合反应采煤工作面采、装、运、支、回及设备布置的设计图件。

在煤矿生产中，采煤工作面布置图是最基本的图件，它是采煤工作面验收和技术管理的主要依据。

因此，在采煤工艺设计和编制采煤工作面作业规程时，必须绘制采煤工作面布置图。

采煤工作面布置图常用比例为1：50、1：100、1：200。

某综采工作面布置图如图5-8所示。

图5-8 某采煤工作面布置图
二、采煤工作面布置图的图示内容
采煤工作面布置图主要反映以下内容：
（1）煤层的产状要素及厚度。

（2
）采煤工作面的长度、循环进度、最大控顶距、最小控顶距、端面距、。

采煤工艺设计与采煤工作面循环作业图表12目录绪论 (2)第一章采区巷道布置 (5)第一节采区储量与服务年限 (5)第二节采区内的再划分 (7)第三节确定采区内准备巷道布置及生产系统 (9)第二章采煤工艺设计 (14)第一节采煤工艺方式的确定 (14)第二节采煤工作面循环作业图表的编制 (19)设计总结 (20)参考文献 (22)附表3绪论一、设计目的(一) 初步应用<煤矿开采学>课程所学的知识,经过课程设计,加深对<煤矿开采学>课程的理解。

(二) 培养采矿工程专业学生的动手能力,对编写采矿技术文件,包括编写设计说明书及绘制设计图纸进行初步锻炼。

(三) 为毕业设计中编写毕业设计说明书及绘制毕业设计图纸打基础。

二、设计题目(一) 设计题目的一般条件某矿第一开采水平上山阶段某采区、盘区或者带区自上而下开采K1,K2和K3煤层,煤层厚度、煤层间距及顶底板岩性见综合柱状图。

该采区、盘区或带区走向长度2100米,区内各煤层埋藏平稳,埋深较浅,地质构造简单,无断层,K1煤层属简单结构煤层,硬度系数f=2,K2和K3煤层属中硬煤层,各煤层瓦斯涌出量较低,自然发火倾向较弱,涌水量也较小。

4设计矿井的地面标高为+30m,煤层露头为-30m。

第一开采水平为该采区服务的一条运输大巷布置在K3煤层底板下方25m处的稳定岩层中,为满足该采区生产系统所需的其余开拓巷道可根据采煤方法不同由设计者自行决定。

(二) 设计题目的煤层倾角条件1、设计题目的煤层倾角条件1煤层倾角条件1:煤层平均倾角为8°,阶段倾斜长度1200m。

2、设计题目的煤层倾角条件2煤层倾角条件2:煤层平均倾角为16°,阶段倾斜长度1000m。

三、课程设计内容(一) 采区、盘区或带区巷道布置设计;(二) 采煤工艺设计及编制循环图表。

四、进行方式学生按设计大纲要求,任选设计题目条件中的煤层倾角条件1或煤层倾角条件2,综合应用<煤矿开采学>所学的知识,每个人独立完成一份课程设计。
