链篦机-回转窑的常见故障和解决方法(精华总结)

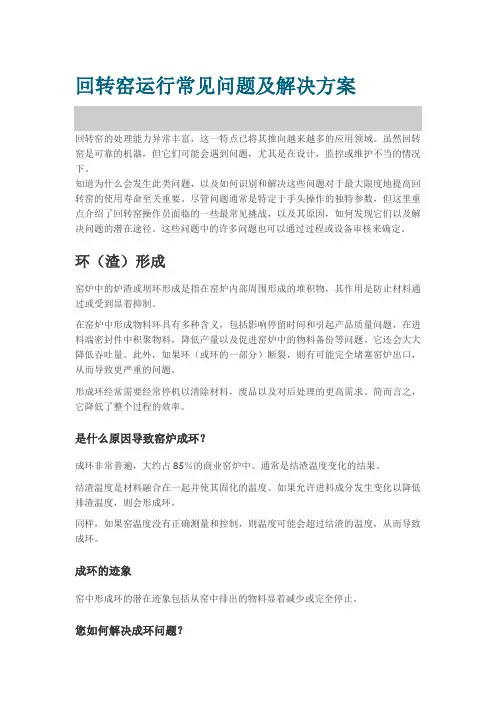

回转窑运行常见问题及解决方案回转窑的处理能力异常丰富，这一特点已将其推向越来越多的应用领域。

虽然回转窑是可靠的机器，但它们可能会遇到问题，尤其是在设计，监控或维护不当的情况下。

知道为什么会发生此类问题，以及如何识别和解决这些问题对于最大限度地提高回转窑的使用寿命至关重要。

尽管问题通常是特定于手头操作的独特参数，但这里重点介绍了回转窑操作员面临的一些最常见挑战，以及其原因，如何发现它们以及解决问题的潜在途径。

这些问题中的许多问题也可以通过过程或设备审核来确定。

环（渣）形成窑炉中的炉渣或坝环形成是指在窑炉内部周围形成的堆积物，其作用是防止材料通过或受到显着抑制。

在窑炉中形成物料环具有多种含义，包括影响停留时间和引起产品质量问题，在进料端密封件中积聚物料，降低产量以及促进窑炉中的物料备份等问题。

它还会大大降低吞吐量。

此外，如果环（或环的一部分）断裂，则有可能完全堵塞窑炉出口，从而导致更严重的问题。

形成环经常需要经常停机以清除材料，废品以及对后处理的更高需求。

简而言之，它降低了整个过程的效率。

是什么原因导致窑炉成环？成环非常普遍，大约占85％的商业窑炉中。

通常是结渣温度变化的结果。

结渣温度是材料融合在一起并使其固化的温度。

如果允许进料成分发生变化以降低排渣温度，则会形成环。

同样，如果窑温度没有正确测量和控制，则温度可能会超过结渣的温度，从而导致成环。

成环的迹象窑中形成环的潜在迹象包括从窑中排出的物料显着减少或完全停止。

您如何解决成环问题？炉渣环可以手动移除，也可以通过提高系统的工作温度使其溶解。

如果采用温度调节方法，一旦环破裂，温度可再次降低至可能形成炉渣的温度以下。

为了防止将来产生额外的结渣，应检查燃烧室热电偶和监控系统，以确保它们正常运行以进行足够的温度监控。

进料的规格也应与原始工艺参数进行比较，以确保不对原料的变化负责。

在某些情况下，也可以通过提高窑的转速来消除炉渣的形成，从而使物料更快地通过窑。

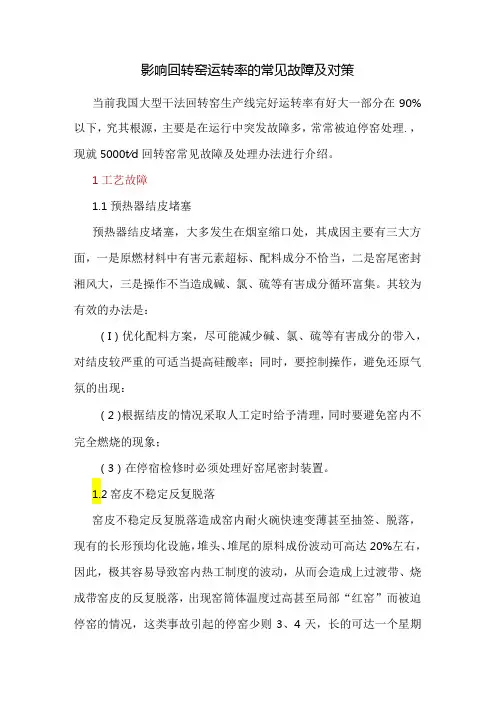

影响回转窑运转率的常见故障及对策当前我国大型干法回转窑生产线完好运转率有好大一部分在90%以下，究其根源，主要是在运行中突发故障多，常常被迫停窑处理.，现就5000t∕d回转窑常见故障及处理办法进行介绍。

1工艺故障1.1预热器结皮堵塞预热器结皮堵塞，大多发生在烟室缩口处，其成因主要有三大方面，一是原燃材料中有害元素超标、配料成分不恰当，二是窑尾密封湘风大，三是操作不当造成碱、氯、硫等有害成分循环富集。

其较为有效的办法是：（I）优化配料方案，尽可能减少碱、氯、硫等有害成分的带入，对结皮较严重的可适当提高硅酸率；同时，要控制操作，避免还原气氛的出现：（2）根据结皮的情况采取人工定时给予清理，同时要避免窑内不完全燃烧的现象；（3）在停宿检修时必须处理好窑尾密封装置。

1.2窑皮不稳定反复脱落窑皮不稳定反复脱落造成窑内耐火碗快速变薄甚至抽签、脱落，现有的长形预均化设施，堆头、堆尾的原料成份波动可高达20%左右，因此，极其容易导致窑内热工制度的波动，从而会造成上过渡带、烧成带窑皮的反复脱落，出现窑筒体温度过高甚至局部“红窑”而被迫停窑的情况，这类事故引起的停窑少则3、4天，长的可达一个星期以上，对窑的运转率影响非常大。

为防止此类事故的发生，我们一是对预均化堆场堆尾的物料留下10米左右不取，二是尽量保持生料库的缸满在50%以上，三是一旦发觉热工波动便马上通过适当减少喂料量，以稳定热工制度。

2设备故障2.1轮带滑移量过大轮带滑移量过大，正常情况下轮带滑移量应保持在5〜25mm之间较为合适，但有的企业对此没有足够的认识，在轮带垫板磨损后没有及时调整，使轮带滑移量较长时间在40mm以上，这样轻则引起窑砖扭曲、错位而垮塌，严重的还会导致窑筒体的变形，出现这些情况，停窑的时间通常都在7天以上。

为避免出现这一事故，我们一是要注意观测轮带滑移量，二是每次停窑时都必须检查轮带与垫板的间隙，5000t∕dS?(Φ4.8m×72m)冷态间隙应保持在17〜19mm为宜。

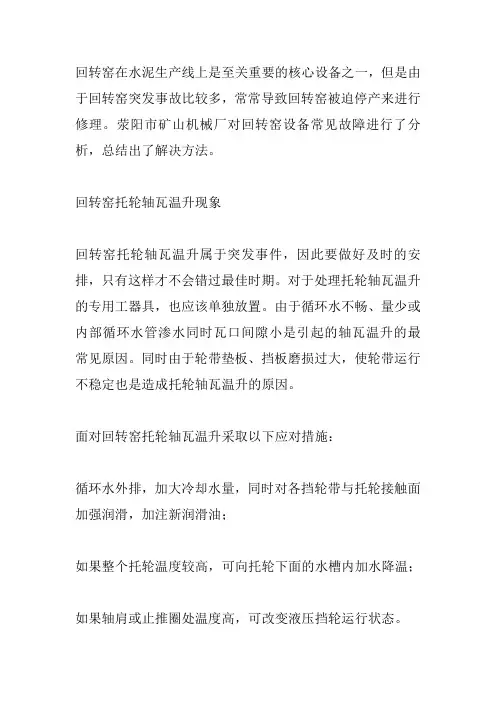

回转窑在水泥生产线上是至关重要的核心设备之一，但是由于回转窑突发事故比较多，常常导致回转窑被迫停产来进行修理。

荥阳市矿山机械厂对回转窑设备常见故障进行了分析，总结出了解决方法。

回转窑托轮轴瓦温升现象
回转窑托轮轴瓦温升属于突发事件，因此要做好及时的安排，只有这样才不会错过最佳时期。

对于处理托轮轴瓦温升的专用工器具，也应该单独放置。

由于循环水不畅、量少或内部循环水管渗水同时瓦口间隙小是引起的轴瓦温升的最常见原因。

同时由于轮带垫板、挡板磨损过大，使轮带运行不稳定也是造成托轮轴瓦温升的原因。

面对回转窑托轮轴瓦温升采取以下应对措施：
循环水外排，加大冷却水量，同时对各挡轮带与托轮接触面加强润滑，加注新润滑油；
如果整个托轮温度较高，可向托轮下面的水槽内加水降温；
如果轴肩或止推圈处温度高，可改变液压挡轮运行状态。

回转窑轮带滑移量过大及液压挡轮故障现象
正常情况下轮带滑移量应保持在5～25mm之间较为合适，但有的企业对此没有足够的认识，在轮带垫板磨损后没有及时调整，从而导致回转窑筒体的变形。

为避免这一事故发生，要经常观测轮带滑移量，同时停窑时都必须检查轮带与垫板的间隙。

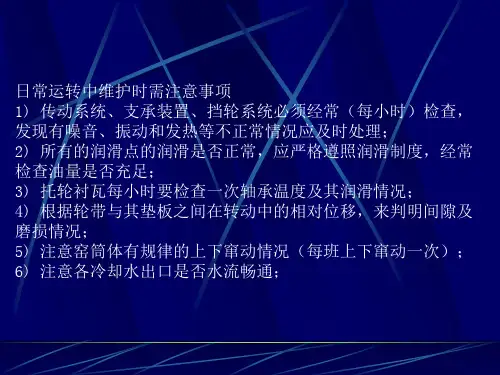

在每次停窑计划检修时都应该对溢流阀、换向阀等元器件进行拆检和清洗，对橡胶密封件则定期更换，最大限度避免因这些部件损坏而引发窑停机的故障，从而减少回转窑的非正常停机时间。

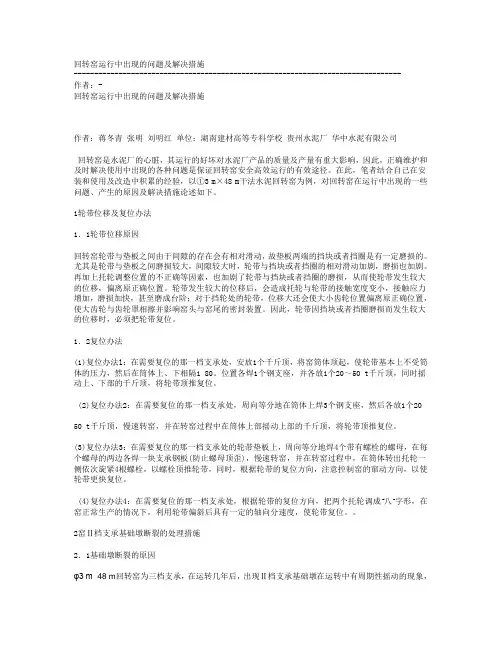

回转窑运行中出现的问题及解决措施--------------------------------------------------------------------------------作者：-回转窑运行中出现的问题及解决措施作者：蒋冬青张明刘明红单位：湖南建材高等专科学校贵州水泥厂华中水泥有限公司回转窑是水泥厂的心脏，其运行的好坏对水泥厂产品的质量及产量有重大影响，因此，正确维护和及时解决使用中出现的各种问题是保证回转窑安全高效运行的有效途径。

在此，笔者结合自己在安装和使用及改造中积累的经验，以①3 m×48 m干法水泥回转窑为例，对回转窑在运行中出现的一些问题、产生的原因及解决措施论述如下。

1轮带位移及复位办法1．1轮带位移原因回转窑轮带与垫板之间由于间隙的存在会有相对滑动，故垫板两端的挡块或者挡圈是有一定磨损的。

尤其是轮带与垫板之间磨损较大，间隙较大时，轮带与挡块或者挡圈的相对滑动加剧，磨损也加剧。

再加上托轮调整位置的不正确等因素，也加剧了轮带与挡块或者挡圈的磨损，从而使轮带发生较大的位移，偏离原正确位置。

轮带发生较大的位移后，会造成托轮与轮带的接触宽度变小，接触应力增加，磨损加快，甚至磨成台阶；对于挡轮处的轮带，位移大还会使大小齿轮位置偏离原正确位置，使大齿轮与齿轮罩相擦并影响窑头与窑尾的密封装置。

因此，轮带因挡块或者挡圈磨损而发生较大的位移时，必须把轮带复位。

1．2复位办法(1)复位办法l：在需要复位的那一档支承处，安放1个千斤顶，将窑筒体顶起，使轮带基本上不受筒体的压力，然后在筒体上、下相隔1 80。

位置各焊1个钢支座，并各放1个20～50 t千斤顶，同时摇动上、下部的千斤顶，将轮带顶推复位。

(2)复位办法2：在需要复位的那一档支承处，周向等分地在筒体上焊3个钢支座，然后各放1个2050 t千斤顶，慢速转窑，并在转窑过程中在筒体上部摇动上部的千斤顶，将轮带顶推复位。

(3)复位办法3：在需要复位的那一档支承处的轮带垫板上，周向等分地焊4个带有螺栓的螺母，在每个螺母的两边各焊一块支承钢板(防止螺母顶歪)，慢速转窑，并在转窑过程中，在筒体转出托轮一侧依次旋紧4根螺栓，以螺栓顶推轮带，同时，根据轮带的复位方向，注意控制窑的窜动方向，以使轮带更快复位。

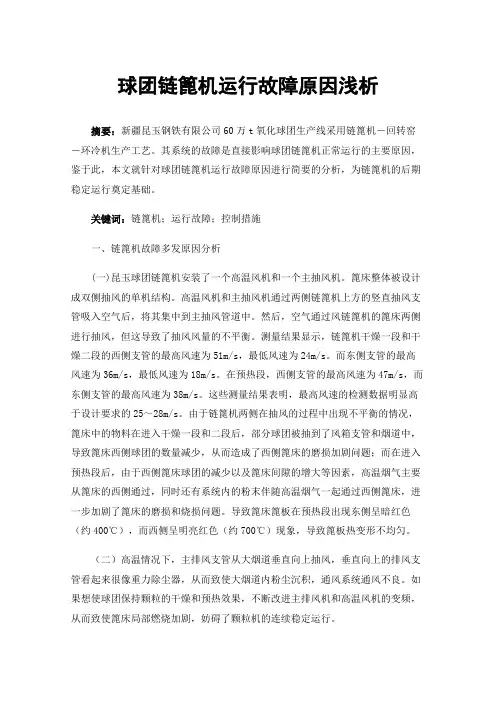

球团链篦机运行故障原因浅析摘要：新疆昆玉钢铁有限公司60万t氧化球团生产线采用链篦机－回转窑－环冷机生产工艺。

其系统的故障是直接影响球团链篦机正常运行的主要原因，鉴于此，本文就针对球团链篦机运行故障原因进行简要的分析，为链篦机的后期稳定运行奠定基础。

关键词：链篦机；运行故障；控制措施一、链篦机故障多发原因分析(一)昆玉球团链篦机安装了一个高温风机和一个主抽风机。

篦床整体被设计成双侧抽风的单机结构。

高温风机和主抽风机通过两侧链篦机上方的竖直抽风支管吸入空气后，将其集中到主抽风管道中。

然后，空气通过风链篦机的篦床两侧进行抽风，但这导致了抽风风量的不平衡。

测量结果显示，链篦机干燥一段和干燥二段的西侧支管的最高风速为51m/s，最低风速为24m/s。

而东侧支管的最高风速为36m/s，最低风速为18m/s。

在预热段，西侧支管的最高风速为47m/s，而东侧支管的最高风速为38m/s。

这些测量结果表明，最高风速的检测数据明显高于设计要求的25～28m/s。

由于链篦机两侧在抽风的过程中出现不平衡的情况，篦床中的物料在进入干燥一段和二段后，部分球团被抽到了风箱支管和烟道中，导致篦床西侧球团的数量减少，从而造成了西侧篦床的磨损加剧问题；而在进入预热段后，由于西侧篦床球团的减少以及篦床间隙的增大等因素，高温烟气主要从篦床的西侧通过，同时还有系统内的粉末伴随高温烟气一起通过西侧篦床，进一步加剧了篦床的磨损和烧损问题。

导致篦床篦板在预热段出现东侧呈暗红色（约400℃），而西侧呈明亮红色（约700℃）现象，导致篦板热变形不均匀。

（二）高温情况下，主排风支管从大烟道垂直向上抽风，垂直向上的排风支管看起来很像重力除尘器，从而致使大烟道内粉尘沉积，通风系统通风不良。

如果想使球团保持颗粒的干燥和预热效果，不断改进主排风机和高温风机的变频，从而致使篦床局部燃烧加剧，妨碍了颗粒机的连续稳定运行。

(三)通常情况下，昆玉球团环冷机2#鼓风机的风量为90000Nm3/h，环冷二段的气体温度为600℃，现有热回收管道直径为DN1600mm，改造后实际热回收直径为1400mm扣除管道内100mm耐火材料。

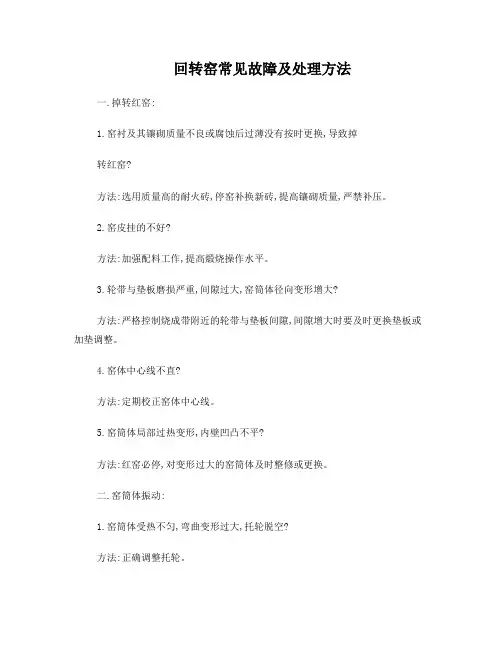

回转窑常见故障及处理方法一.掉转红窑:1.窑衬及其镶砌质量不良或腐蚀后过薄没有按时更换,导致掉转红窑?方法:选用质量高的耐火砖,停窑补换新砖,提高镶砌质量,严禁补压。

2.窑皮挂的不好?方法:加强配料工作,提高煅烧操作水平。

3.轮带与垫板磨损严重,间隙过大,窑筒体径向变形增大?方法:严格控制烧成带附近的轮带与垫板间隙,间隙增大时要及时更换垫板或加垫调整。

4.窑体中心线不直?方法:定期校正窑体中心线。

5.窑筒体局部过热变形,内壁凹凸不平?方法:红窑必停,对变形过大的窑筒体及时整修或更换。

二.窑筒体振动:1.窑筒体受热不匀,弯曲变形过大,托轮脱空?方法:正确调整托轮。

2.大小齿轮齿合间隙过大或过小?方法:调整大小齿轮的齿合间隙。

3.大齿圈接口螺栓松动或断落?方法:紧固或更换螺栓。

4.弹簧板焊缝开裂?方法:重新找正焊补。

5.传动小齿轮磨损严重,产生台阶?方法:更换小齿轮。

6.基础地脚螺栓松动?方法:紧固地脚螺栓。

三.窑筒体开裂:1.表面温度太高或红窑烧损窑筒体,强度和刚度削弱? 方法:窑筒体补焊,加固烧焊。

2.某档托轮顶力太大?方法:正确调整托轮,减轻负荷。

3.窑筒体钢板材质有缺陷或接口焊缝质量差?方法:探伤检查内部缺陷四.窑筒体弯曲偏斜:1.突然停窑,长时间没有转动?方法:将窑弯出做一记号,等窑转到上面停窑数分钟使其复原。

2.窑墩基础下沉,托轮位置发生移动?方法:根据测量数据调整托轮位置五.托瓦衬瓦过热:1.窑中心线不直,衬瓦受力过大?方法:校正中心线,调整托轮受力情况。

2.托轮不正确歪斜,轴承推力过大?方法:调整托轮位置。

3.轴承内冷却水管漏水,用油不当或润滑油变质,以及油内混有其他杂物?方法:换油,修理水管,清洗衬瓦。

4.带油勺发生故障或油盘油沟堵塞?方法:清理油勺,修复带油勺。

六.电动机振动:1.地脚螺栓松动?方法:紧固地脚螺栓。

2.电动机与联轴器中心线不同心? 方法:校正中心线。

3.轴承损坏?方法:更换轴承,检查,调整间隙。

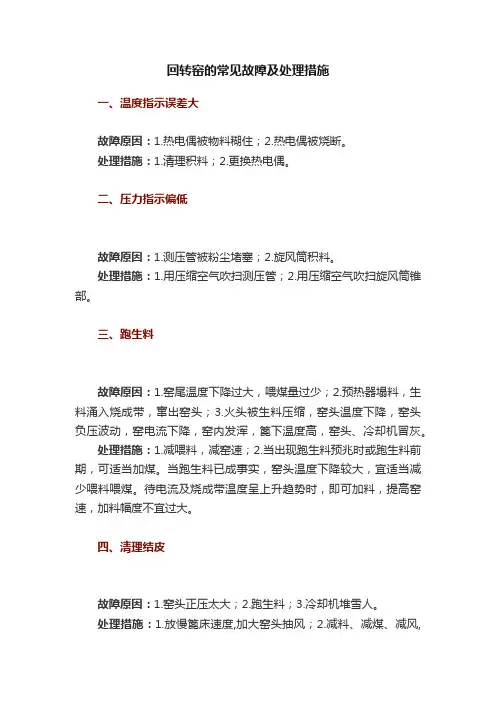

回转窑的常见故障及处理措施一、温度指示误差大故障原因：1.热电偶被物料糊住；2.热电偶被烧断。

处理措施：1.清理积料；2.更换热电偶。

二、压力指示偏低故障原因：1.测压管被粉尘堵塞；2.旋风筒积料。

处理措施：1.用压缩空气吹扫测压管；2.用压缩空气吹扫旋风筒锥部。

三、跑生料故障原因：1.窑尾温度下降过大，喂煤量过少；2.预热器塌料，生料涌入烧成带，窜出窑头；3.火头被生料压缩，窑头温度下降，窑头负压波动，窑电流下降，窑内发浑，篦下温度高，窑头、冷却机冒灰。

处理措施：1.减喂料，减窑速；2.当出现跑生料预兆时或跑生料前期，可适当加煤。

当跑生料已成事实，窑头温度下降较大，宜适当减少喂料喂煤。

待电流及烧成带温度呈上升趋势时，即可加料，提高窑速，加料幅度不宜过大。

四、清理结皮故障原因：1.窑头正压太大；2.跑生料；3.冷却机堆雪人。

处理措施：1.放慢篦床速度,加大窑头抽风；2.减料、减煤、减风,大慢车；3.见冷却机“堆雪人”故障处理。

五、预热器塌料故障原因：1.总排风量突然下降；2.锥体负压突然降低；3.窑尾温度下降幅度很大；4.窑头负压减小，呈正压。

处理措施：大塌料按跑生料故障处理，小塌料可适当增加窑头喂煤，或不作处理。

六、窑筒体温度低故障原因：窑皮太厚。

处理措施：1.窑打快车；2.改变入窑生料率值，提高硅值，降低铝率。

七、窑体温度高故障原因：1.掉窑皮；2.耐火砖薄；3.烧成带温度高；4.入窑生料率值不当，窑皮难挂；5.烧成带掉砖引起红窑。

处理措施：1.移动冷却风机，冷却高温区；2.调节喷煤管内外风改变火点，如筒体温度高于400℃还有上升趋势，停窑换砖；3.保证生料分解率，减轻窑头压力；4.提高铝率，提高烧成带温度，窑速、喂料量低一些；5.停窑补砖。

八、预热器锥体堵塞故障原因：1.下料翻板阀长期窜风，下锥体结皮；2.分解炉煤粉未充分燃烧，物料粘性增大，逐步积于锥体，未及时清堵；3.锥体负压急剧减少，下料温度下降，出口温度上升。
