回转窑基础知识培训教程文件

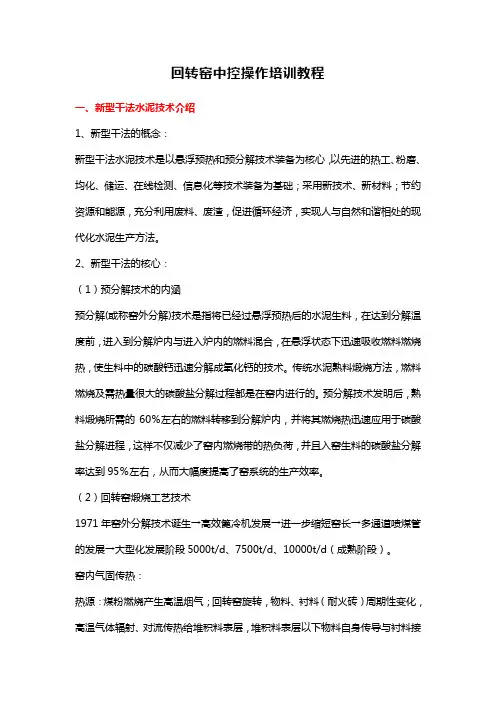

回转窑中控操作培训教程一、新型干法水泥技术介绍1、新型干法的概念：新型干法水泥技术是以悬浮预热和预分解技术装备为核心，以先进的热工、粉磨、均化、储运、在线检测、信息化等技术装备为基础；采用新技术、新材料；节约资源和能源，充分利用废料、废渣，促进循环经济，实现人与自然和谐相处的现代化水泥生产方法。

2、新型干法的核心：（1）预分解技术的内涵预分解(或称窑外分解)技术是指将已经过悬浮预热后的水泥生料，在达到分解温度前，进入到分解炉内与进入炉内的燃料混合，在悬浮状态下迅速吸收燃料燃烧热，使生料中的碳酸钙迅速分解成氧化钙的技术。

传统水泥熟料煅烧方法，燃料燃烧及需热量很大的碳酸盐分解过程都是在窑内进行的。

预分解技术发明后，熟料煅烧所需的60％左右的燃料转移到分解炉内，并将其燃烧热迅速应用于碳酸盐分解进程，这样不仅减少了窑内燃烧带的热负荷，并且入窑生料的碳酸盐分解率达到95％左右，从而大幅度提高了窑系统的生产效率。

（2）回转窑煅烧工艺技术1971年窑外分解技术诞生→高效篦冷机发展→进一步缩短窑长→多通道喷煤管的发展→大型化发展阶段5000t/d、7500t/d、10000t/d（成熟阶段）。

窑内气固传热：热源：煤粉燃烧产生高温烟气；回转窑旋转，物料、衬料（耐火砖）周期性变化，高温气体辐射、对流传热给堆积料表层，堆积料表层以下物料自身传导与衬料接触，接受热量。

砖衬是蓄热体、中介体，物料是受热体。

窑内气固反应：煤粉颗粒受到窑壁和高温烟气体的辐射、对流作用升温，生成干馏气体（挥发分）和固定碳，达到着火温度，迅速氧化燃烧，在二次风作用下完全燃烧。

窑内可以分为分解带、过渡带、烧成带、冷却带。

主要矿物C3S的形成速度取决于液相数量和黏度，物料细度和温度。

C3S反应完全需要12～20min。

（3）冷却工艺技术：熟料冷却机在水泥工业生产过程中，已不再是当初仅仅为了冷却熟料的设备，而在当代预分解窑系统中与旋风筒、换热管道、分解炉、回转窑等密切结合，组成了一个完整的新型水泥熟料煅烧装置体系，成为一个不可缺少的具有多重功能的重要装备。

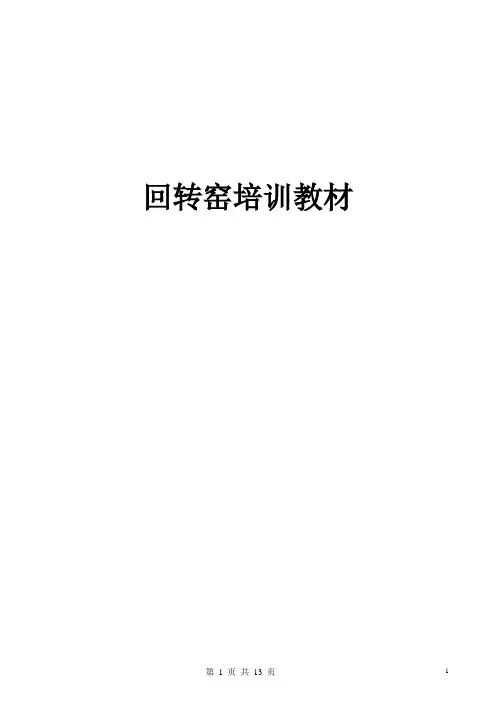

回转窑培训教材第一章概述回转窑广泛用于有色冶金、黑色冶金、耐火材料、水泥、化工和造纸以及垃圾处理等工业部门。

尤其以水泥工业使用回转窑最多。

解放前，我国水泥工业很落后，所有水泥设备都是从丹麦、美国、法国等制造商购买。

解放后我国水泥工业迅速发展，并组建了我国自己的设计队伍。

20世纪60年代初开发了各种型式的机械立窑。

20世纪60年代我国自行开发了Φ3.5×145m湿法长窑，并设计了Φ4×60m 立波尔窑以及配套水泥设备。

20世纪70年代初，我国自行开发设计了1650t/d的Φ5/5.5×185m湿法回转窑。

1975年以后，我国水泥工业的发展方向是开发新型干法生产线。

1978年以后随着我国改革开放，加快了新型干法生产线的开发速度。

到了1986年末，我国自行设计、制造配套施工的第一条2000t/d新型干法水泥生产线在江西水泥厂投产，回转窑为Φ4×60m，国产设备占全厂总量的86%，基本实现了国产化。

这标志着我国新型干法工艺设备从依靠国外成套购进，进入了自己发展阶段，为我国大型新型干法成套技术装备奠定了基础，是中国水泥设备发展史上第二个里程碑。

目前我国水泥产量位居世界第一，水泥设备制造业也得到了迅速发展，其中回转窑是水泥厂的心脏，是最重要的关键设备。

到目前为止，能设计制造满足任何规模水泥工厂需要的水泥回转窑。

在我国水泥工业的发展中，我公司做出了巨大贡献。

先后自行开发设计和与国内设计院以及国外公司合作制造，生产了多种规格和用于不同行业的回转窑近千台。

如用于湿法工艺的Φ3.5×145m回转窑；用于造纸业的Φ3.5×115m回转窑；用于冶金行业Φ5.9×35m回转窑；用于600t/d活性石灰石行业的Φ4.2×50m；用于2000t/d水泥生产线的Φ4×56(60)m回转窑；用于5000t/d 水泥生产线的Φ4.8×72(74)m回转窑；用于8000t/d水泥生产线的Φ5.6×87m 回转窑；用于10000t/d水泥生产线的Φ6×90m,Φ6×95m回转窑。

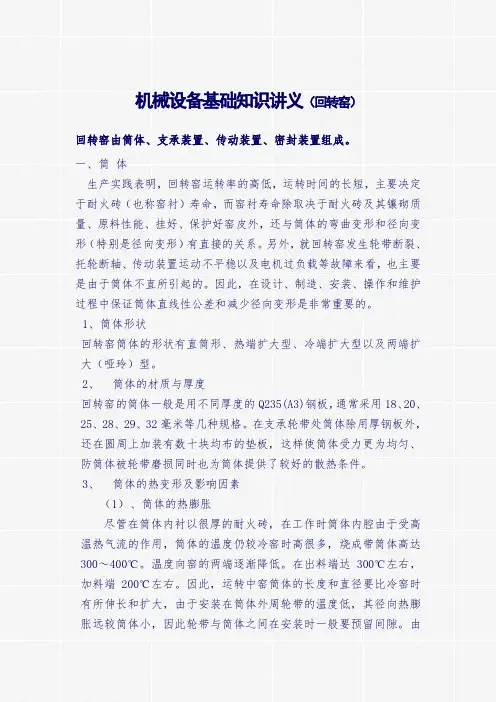

机械设备基础知识讲义（回转窑）回转窑由筒体、支承装置、传动装置、密封装置组成。

一、筒体生产实践表明，回转窑运转率的高低，运转时间的长短，主要决定于耐火砖（也称窑衬）寿命，而窑衬寿命除取决于耐火砖及其镶砌质量、原料性能、挂好、保护好窑皮外，还与筒体的弯曲变形和径向变形（特别是径向变形）有直接的关系。

另外，就回转窑发生轮带断裂、托轮断轴、传动装置运动不平稳以及电机过负载等故障来看，也主要是由于筒体不直所引起的。

因此，在设计、制造、安装、操作和维护过程中保证筒体直线性公差和减少径向变形是非常重要的。

1、筒体形状回转窑筒体的形状有直筒形、热端扩大型、冷端扩大型以及两端扩大（哑玲）型。

2、筒体的材质与厚度回转窑的筒体一般是用不同厚度的Q235(A3)钢板，通常采用18、20、25、28、29、32毫米等几种规格。

在支承轮带处筒体除用厚钢板外，还在圆周上加装有数十块均布的垫板，这样使筒体受力更为均匀、防筒体被轮带磨损同时也为筒体提供了较好的散热条件。

3、筒体的热变形及影响因素（1）、筒体的热膨胀尽管在筒体内衬以很厚的耐火砖，在工作时筒体内腔由于受高温热气流的作用，筒体的温度仍较冷窑时高很多，烧成带筒体高达300～400℃。

温度向窑的两端逐渐降低。

在出料端达300℃左右，加料端200℃左右。

因此，运转中窑筒体的长度和直径要比冷窑时有所伸长和扩大，由于安装在筒体外周轮带的温度低，其径向热膨胀远较筒体小，因此轮带与筒体之间在安装时一般要预留间隙。

由于筒体的轴向热膨胀，轮带和托轮以及大小齿轮的相对位置都要改变。

安装时应仔细地检查各部分尺寸并预留出由热膨胀而产生的移动量。

筒体沿轴线方向因热膨胀而产生的位移量是这样考虑的，夹在挡轮间的轮带因受挡轮的限制，其轴向移动量不大，故把档轮轮带的位置作为中立断面，即该处筒体不移动。

当筒体工作受热时，在中立断面左右方面的轮带各向其左右方向移动，其移动数值计算如下：Δl=α（t平均-t环境）L（㎜）式中 l——由中立面至所要计算的那一挡的筒体长度（㎜）t平均——在计算的这段筒体上平均温度（℃）t环境——窑所在的环境温度（℃）α——线膨胀系数，对于钢α=0.000012(开-1)（2）、筒体的热弯曲筒体受热不均匀而发生弯曲。

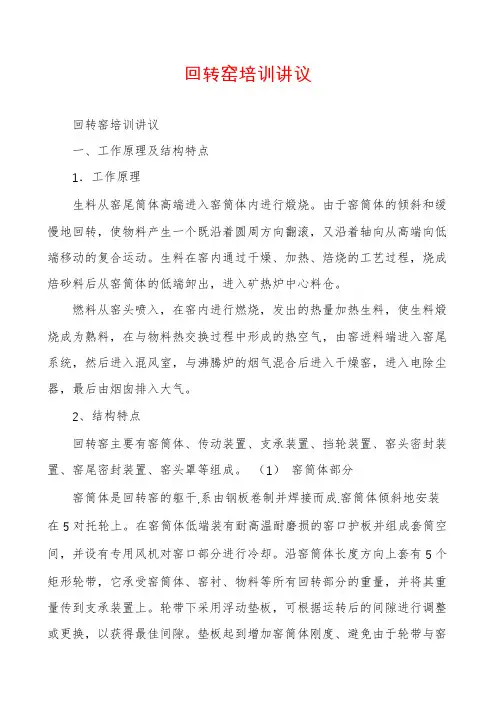

回转窑培训讲议回转窑培训讲议一、工作原理及结构特点1．工作原理生料从窑尾筒体高端进入窑筒体内进行煅烧。

由于窑筒体的倾斜和缓慢地回转，使物料产生一个既沿着圆周方向翻滚，又沿着轴向从高端向低端移动的复合运动。

生料在窑内通过干燥、加热、焙烧的工艺过程，烧成焙砂料后从窑筒体的低端卸出，进入矿热炉中心料仓。

燃料从窑头喷入，在窑内进行燃烧，发出的热量加热生料，使生料煅烧成为熟料，在与物料热交换过程中形成的热空气，由窑进料端进入窑尾系统，然后进入混风室，与沸腾炉的烟气混合后进入干燥窑，进入电除尘器，最后由烟囱排入大气。

2、结构特点回转窑主要有窑筒体、传动装置、支承装置、挡轮装置、窑头密封装置、窑尾密封装置、窑头罩等组成。

（1）窑筒体部分窑筒体是回转窑的躯干,系由钢板卷制并焊接而成.窑筒体倾斜地安装在5对托轮上。

在窑筒体低端装有耐高温耐磨损的窑口护板并组成套筒空间，并设有专用风机对窑口部分进行冷却。

沿窑筒体长度方向上套有5个矩形轮带，它承受窑筒体、窑衬、物料等所有回转部分的重量，并将其重量传到支承装置上。

轮带下采用浮动垫板，可根据运转后的间隙进行调整或更换，以获得最佳间隙。

垫板起到增加窑筒体刚度、避免由于轮带与窑筒体有圆周方向的相对滑动而使窑筒体遭受磨损和降低轮带内外表面温差的作用。

（2）大齿圈装置在靠近窑筒体尾部固定有大齿圈以传递转矩。

大齿圈通过切向弹簧板与窑筒体联接，这种使大齿圈悬挂在窑筒体上的联接结构能使齿圈与窑筒体间留有足够的散热空间，并能减少窑筒体弯曲变形等对啮合精度的影响，还起一定的减震缓冲作用，有利于延长窑衬的寿命。

（3）传动装置3、传动型式：a) 单传动：传动系统采用单传动，由一台主传动电动机带动。

b) 双传动：传动系统采用双传动，分别是由二台主传动电动机带动。

两套传动系统的同步是通过调整电气设备来实现，从而保证两系统受力均匀。

3.2 电动机选用回转窑专用ZSN4-直流电动机，该电动机是根据回转窑主传动的工况特点，而设计的专用系列直流电动机，具有体积小、重量轻、效率高、性能优良等特点。

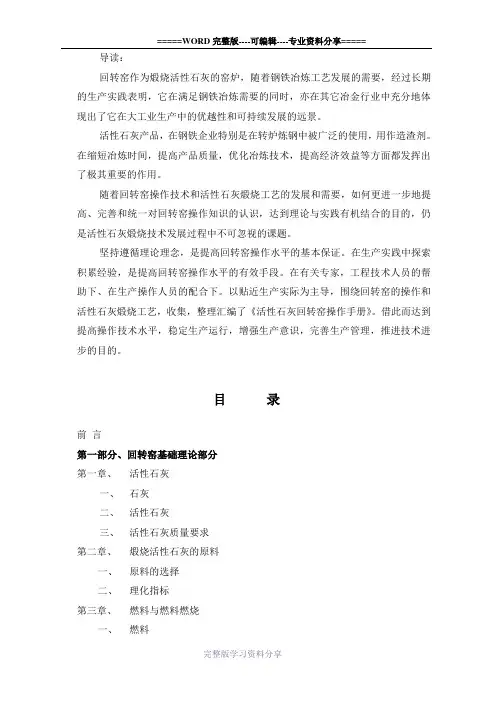

导读：回转窑作为煅烧活性石灰的窑炉，随着钢铁冶炼工艺发展的需要，经过长期的生产实践表明，它在满足钢铁冶炼需要的同时，亦在其它冶金行业中充分地体现出了它在大工业生产中的优越性和可持续发展的远景。

活性石灰产品，在钢铁企业特别是在转炉炼钢中被广泛的使用，用作造渣剂。

在缩短冶炼时间，提高产品质量，优化冶炼技术，提高经济效益等方面都发挥出了极其重要的作用。

随着回转窑操作技术和活性石灰煅烧工艺的发展和需要，如何更进一步地提高、完善和统一对回转窑操作知识的认识，达到理论与实践有机结合的目的，仍是活性石灰煅烧技术发展过程中不可忽视的课题。

坚持遵循理论理念，是提高回转窑操作水平的基本保证。

在生产实践中探索积累经验，是提高回转窑操作水平的有效手段。

在有关专家，工程技术人员的帮助下、在生产操作人员的配合下。

以贴近生产实际为主导，围绕回转窑的操作和活性石灰煅烧工艺，收集，整理汇编了《活性石灰回转窑操作手册》。

借此而达到提高操作技术水平，稳定生产运行，增强生产意识，完善生产管理，推进技术进步的目的。

目录前言第一部分、回转窑基础理论部分第一章、活性石灰一、石灰二、活性石灰三、活性石灰质量要求第二章、煅烧活性石灰的原料一、原料的选择二、理化指标第三章、燃料与燃料燃烧一、燃料二、热值三、燃料燃烧四、空气与燃烧五、热量换算第四章、传热第五章、活性石灰的煅烧设备一、回转窑二、竖式预热器三、竖式冷却器四、燃烧器五、排烟机六、收尘器第六章、活性石灰的煅烧一、活性石灰的煅烧机理二、活性石灰的煅烧过程第二部分、回转窑操作基础部分第七章、回转窑的点火操作一、点火前的检查二、点火前的准备三、点火操作第八章、烘窑与升温一、烘窑升温的目的二、烘窑升温曲线三、窑况四、烘窑五、升温第九章、回转窑的加料操作第十章、回转窑的生产操作第十一章、回转窑的火焰调整第十二章、回转窑与结圈活性石灰回转窑操作手册前言回转窑作为煅烧活性石灰的窑炉，随着钢铁冶炼工艺发展的需要，经过长期的生产实践表明，它在满足钢铁冶炼需要的同时，亦在其它冶金行业中充分地体现出了它在大工业生产中的优越性和可持续发展的远景。
