锌合金
锌合金坚硬牢固，是理想的机械加工，压模，打印花，制造装配材料的替换品。
该文本详尽地介绍了锌合金的所有性质和功用。
表格中显示的是锌合金的性质，其他有关文章可在我们的English language web page(英文网页)，和相关的PDF(便携文件格式)中查询，每一种锌合金产品都有其独到的特性，而我们不断创新的Material Selector(材料选择)将帮你选择最适合你需求的产品。
锌合金特性：
? 坚硬牢固
? 导电性高
? 传热性高
? 低成本原材料
? 精确稳定的立体性
? 良好的薄壁性能
? 冷却性能好，易于连接
? 高品质成品
? 超强防腐蚀
? 环保型，可循环使用
锌模铸合金
特性 Zamak
锌模铸合金 ZA
2357ZA-8ZA-12ZA-27
抗高温分裂A 1 1 2 1 2 3 4
压力密度 3 1 2 1 3 3 4
铸造难易度 1 1 1 1 2 3 3
铸造难易度 1 1 1 1 2 3 3
立体准确度 1 1 1 1 2 2 3
立体稳固性 4 2 2 1 2 3 4
防腐蚀 2 3 3 2 2 2 1
抗冷段裂，变形B 2 2 2 1 2 3 4
机械加工与质量C 1 1 1 1 2 3 4
抛光加工与质量 2 1 1 1 2 3 4
电镀加工与质量D 1 1 1 1 1 2 2
阳化(保护) 1 1 1 1 1 2 2
化学外层(保护) 1 1 1 1 2 3 3
参照指数: 1=最高指数, 5=最低指数
A抗高温分裂。合金抵抗温度变化、热胀冷缩时产生的压力的能力
B抗冷段裂，变形。合金在低温环境中，抵抗变形，断裂，弯曲的能力
C机械加工与质量.切割，切割片特质，成品质量和工具寿命的综合评定
D电镀加工与质量.在正常操作下，模铸接受和保持电镀的能力
锌模铸合金
零件结构设计者应把下文中提到的锌合金的蠕变性考虑在内。
这类合金的防潮和防震的性能比铝合金模铸的更强。
2号锌合金
2号锌合金也被称为Kirksite。它是这一族中最坚固的合金。但是由于铜含量较高，随着时间的推移，将伴有老化特性。这一变化包括了，20年后轻微的体积增长(0.0014mm/[inin])，伸展性和填充衔接能力有所降低。
虽然2号锌合金是很好的模具材料，但是很少被压模生产者采用。它的蠕变表现比其他锌合金高，而且在发生老化之后，它仍保持了较高的坚硬和牢固度。
3号锌合金
3号锌合金是锌压模的首选材料，在北美是最受欢迎的锌合金。它平衡的物理和化学特性是最合乎需要的，尤其适合压模铸具，立体形体稳定，抗老化，这就是为什么大部份的模具都采用它为原材料。3号锌合金的成品质量很好，适合电镀，油漆和铬盐酸应用。是标准平均水平的压铸材料。如果要求更高坚硬度的材料，应考虑其他类型的锌合金。
5号锌合金
5号锌合金是欧洲最常用的锌合金。由于含铜量较高，坚硬牢固度更强，而且在流失掉一部份伸缩性(持续延长)后，延伸性与3号锌合金比较，它的强度有所增强。这种伸展度的降低，在第二工序中，将影响金属的形态，例如弯曲，榫接，型锻，卷曲，这些都是设计者应考虑到的。因为3号锌合金的市场占有率很高，零件工程师在加固零部件时通常用3号代替5号。但是，如果是制作需要较高的延伸表现的产品？，我们还是建议您使用5号锌合金。虽然3号和5号锌合金的蠕变指数相近，但5号锌合金确实有更强的抗蠕变性，这两类合金都适合弧线加工。当温度升高到超出正常环境温度时，而对零件的结构承受力又有特殊设计要求时，5号锌合金相对来说是更好的选择。
7号锌合金
7号锌合金作为3号锌合金的修正，提高了可压铸性，延展性和表层品质。大部份的7号锌合金被运用于金属元件，和
对铸模的成型在其随后的装配运作有特殊要求时？，例如卷曲或打桩。更强的可压铸性，同时也适合薄壁的压制。
有些铸模要求更强的可压铸性，特别是复杂精细的零件，但是，这并不代表它需要特别的压制要求。为了避免在分割切线过程中产生过度的火星，精确的冲模尺寸和参数是必不可少的。7号锌合金的高品质伸展性也体现在制作过程中，但更多的是体现在二道工序里的修正摩平的操作。
ZA-8号锌合金
数值指标的大致铝含量百分比显示ZA 类合金明显地比Zamak类的合金富含铝成份。
ZA8号锌合金原先是为有着高品质成品和电镀特质的永久模铸合金而制的。它特别作为装饰材料用途。虽然这种合金不如其他合金的模铸特性好，但却有着最优的坚硬牢固度和抗变形能力。就化学表现而言，ZA8号锌合金的坚硬牢固度和抗变形能力要比其他类热炼锌合金要强。这是唯一可用于热室压铸的ZA类合金。
ZA27号锌合金
由于ZA27号锌合金的含铝较高，它只能用于冷室压铸。这类合金的坚硬度最高，在ZA族中密度最低。ZA27在升温环境中，与其他商业用途锌类合金相比，提供了最强的设计承受力。它的承载和抗磨损力也很高。
ACuZinc5型锌合金
ACuZinc5型锌合金由通用公司(GeneralMotors)研制。由于其铜含量的提高和铝含量的降低,它的坚硬牢固度和抗变形能力都得到了显著的改善。ACuZinc5型锌合金的承载力也很好。
锌变形
变形(在重压下而拉长)指在一定时间内和压力下的变形。一般有三个等级的变形：
? 第一等级- 小而渐低压力下的变形
? 第二等级 - 最弱但几乎持久压力下的变形
? 第三等级 - 升级压力下的变形，通常导致断裂
变形
时间
常数
代入公式 ln(σ) = C' + Q/RT - ln(t)
n
-14
-13-12-11-10
-9-80.00.20.4
0.60.8 1.0
蠕±??óéì%
常数
Alloy 3ZA8
锌合金的变形等级是一个随时间呈曲线发展的行为。例如，变形拉力比率并不是持续的，即便是在低拉力情况下，而且在不同的时间段有不同的表现，因此造成了这一持续的曲线变化，所以锌合金也不会有单一的弹性模数。持续载荷下的可承受力(拉力范围)是以所要求的设计拉力的范围为依靠的(延伸力百分比)。弹性模数的工作值和拉力范围可以从室温下的3号合金的伸缩变形试验和金属板变形试验的曲线图中获得。因为3号和5号合金的变形值很接近，所以它们的曲线图适用于这两种合金。 例：
a. 如果设计拉力范围的张力是0. 2% 而要求的工作寿命为5年，则拉力范围是15.1MPa.
b. 100天和20.7MPa 拉力产生0.1%的变形
这些数据可代入工程公式，但应注意，它们只适用于特殊温度环境下的特殊承力。瞬时曲线代表的是应用压力下即时产生的变形 - 当压力消除时，即可恢复原状。所有的其他曲线变化包括这一数值再加上蠕变，才导致总的变形。
和所有的合金一样，压力范围并不是唯一作用于锌合金的原因，工作温度同样可导致合金的蠕变。第一等级的的变形对3号合金的作用很小，因此第二等级的变形可用来估计合金总的伸缩情况，即长时间和强压力环境下，第三等级的变形状况。3号和5号合金的第二等级的变形，压力，温度关系分别在它们的图表中显示表明。应当注意的是，其他合金的第一等级的蠕变情况也是重要的，不应被忽视。
锌合金难免老化，尤其在升温环境中。试验显示经过两年，合金在室温环境中，高压下，或存放于75-95°C 环境 中三年，会降低16%的蠕变伸缩性。因此0.8的因素应加入拉力范围内。计算公式如下。
利用3号合金的数据，在工作温度的条件下增加10°C 可用来估计5号合金的变形值。例如，5号合金大致的变形环境比3号合金的变形环境高出10°C 。
以下的公式可精确的计算出3号和ZA8锌合金在25°C-120°C 间的变形情况：
In σ = C’ + Q/RT - In t
n
以上的公式中
σ = 最高可承受力(Mpa) T =温度(K)
t =工作寿命(秒) n =压力指数=3.5
Q =活动能量=106 kJ/mol = 106 kJ/mol
R =气态常量= 8.3143 x 10-3
kJ/mol K C’ =从下表中获得的常数
以上的公式可计算出0.2%至1%范围内任何蠕变情况的综合压力指数，温度，和蠕变寿命和50MPa 内的压力指数。
大部份的合金蠕变程度都是不稳定的。即便是两个貌似相同的样板，也有可能因其各自的蠕变寿命(伸缩范围)的不同而不同，因此不论是试验中或是公式中得出的数据，附加的一到两个实际因素也应根据不同的情况考虑在内。
大部份的合金蠕变程度都是不稳定的。即便是两个貌似相同的样板，也有可能因其各自的蠕变寿命(伸缩范围)的不同而不同，因此不论是试验中或是公式中得出的数据，副加的一到两个实际因素也应根据不同的情况考虑在内。？ 请参阅我们的
English language web page (英文网页)，或contact (联络)你当地的达能站点，查询合金有关压力，温度，伸缩性的计算公式。
钛钢复合板应用介绍 钛因其优良的耐腐蚀性而被大量用作各种化学反应容器、热交换器材料，但缺点是成本较高。特别是作为结构部件使用时这个问题尤为突出，有效的解决方法就是使用钛钢复合板。钛与普通钢的复合材称之为钛钢复合材，既有钛的耐蚀性，又有普通钢板作为结构物的强度，重要的是成本也大幅度下降了。 近年来，钛钢复合板又增添了新用途，即在海洋土木领域开始适用于钢构造物的防蚀材。这不仅是因其成本较低，作为主体的钢构造物的焊接安装来看，也必须采用钛钢复合板。 钛钢复合板的概述 何谓钛钢复合板？ 钛钢复合板是指将在一般普通钢板的表面用耐蚀性好的金属钛包覆，普通钢板的耐蚀性自然就提高了。 在JIS标准中，该板主要用于压力容器、锅炉、核反应堆、贮存器等，采用的均是厚度达8mm以上的复合钢，其规格号为G3603。 钛钢复合板的历史 日本钛加工材的生产始于1954年，钛钢复合板则始于1962年。那时的生产方法称之为「爆炸复合法」，凭借炸药的爆发能而接合的一种方法。1986年开发了热轧法，厚板轧制法。1990年又开发了连续热轧带卷的生产法，主要是指薄板的生产。 钛钢复合板的应用领域 爆炸法、厚板轧制法制造的钛钢复合板为厚板，其用途主要用作耐蚀性构造材料。高纯度对酞酸设备等的化工设备、冷凝器的管板用在发电设备上。 连续热轧制造的钛钢复合板为薄板，主要用在海洋钢构造物的衬里，应用领域为海洋土木。 钛钢复合板的制造方法 一般复合钢板的制造方法有：填充金属钢锭轧制法、爆炸复合法、轧制压接法、堆焊法等。钛钢复合板的场合，考虑到钛的特性，工业上常采用爆炸复合法或轧制压接法，而实际的生产方法则包括①爆炸复合法，轧制压接法又包括②厚板轧制法③与连续热轧法。爆炸复合法通常是在常温下进行的，轧制压接法是将板组装、加热轧制。 爆炸复合法 爆炸复合法的要点:首先将欲压接的2张金属板之间保持一定间隔放置,在其上面再放上适量炸药。由炸药的一端起爆，爆炸速度每秒数千米，凭借该爆发能钛板从基材钢板的角度碰撞。在该碰撞点基材钢板与钛板因非常大的变形速度与超高压下显示出流体行为，两金属表面的氧化膜、气体吸附层作为金属喷流而排除掉，干净的面与面之间的接合就在瞬间完成，称之为冷接合。

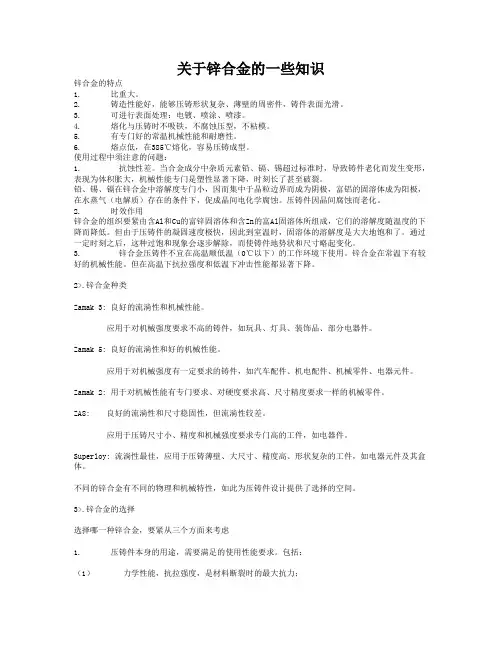

锌合金基本常识 2009-10-14 14:04:51 什么是锌合金 锌合金，英文名称为zinc alloy，是以锌为基体加入铝、铜、镁等其他元素而构成的有色合金。锌合金常温下呈蓝白色，有光泽，质硬脆。锌合金的熔点约为380℃，浇铸温度为440～460℃之间。 锌合金分类 铸造用锌合金按铸造方法分，可分为压铸合金和重力铸造合金两大类；目前国际上用作铸件的标准系列有两大类： 1、ZA系列锌合金，一般用于重力铸件。 2、ZAMAK合金，发展要先于ZA系列合金、主要用于压力铸造。 ZAMAK合金分：ZAMAK 2、ZAMAK 3、ZAMAK5、ZAMAK 7型号，其中ZAMAK 3型号锌合金比较适合工艺品、饰品铸造。 ZAMAK 3锌合金元素含量参考：锌96%以上，铝，镁，铜≤%，铁≤%，锡≤%，铅≤%，镉≤%。 锌合金成分 一、有效合金元素 铝Al 1、改善合金的铸造性能，增加合金流动性，细化晶粒，引起固溶强化，提高机械性能。 2、降低锌对铁的反应能力，减少对铁质材料，如模具的侵蚀。铝含量控制在~ %。主要考虑到所要求的强度及流动性，流动性好是获得一个完整、尺寸准确、表面光滑的铸件必需的条件。 铜Cu 1、增加合金的硬度和强度； 2、改善合金的抗磨损性能； 3、减少晶间腐蚀。 不利：
1、含铜量超过%时，使压铸件尺寸和机械强度因时效而发生变化； 2、降低合金的可延伸性。 镁Mg 1、减少晶间腐蚀 2、细化合金组织，从而增加合金的强度 3、改善合金的抗磨损性能 不利： 1、含镁量> %时，产生热脆、韧性下降、流动性下降。 2、易在合金熔融状态下氧化损耗。 二、有害杂质元素 铅Pb、镉Cd、锡Sn 它们在合金中固熔度极微，吸附于晶介，构成众多的电极电位差，形成较大的微腐蚀电池，能使合金晶介结合松弛、粗化（老化），令锌合金的晶间腐蚀变成十分敏感，在温、湿环境中加速了本身的晶间腐蚀，降低机械性能，并引起铸件尺寸变化。当锌合金中杂质元素铅、镉含量过高，工件刚压铸成型时，表面质量一切正常，但在室温下存放一段时间后（八周至几个月），表面出现鼓泡。 铁Fe 1、铁与铝发生反应形成Al5Fe2金属间化合物，造成铝元素的损耗并形成浮渣。 2、在压铸件中形成硬质点，影响后加工和抛光。 3、增加合金的脆性。 铁元素在锌液中的溶解度是随温度增加而增加，每一次炉内锌液温度变化都将导致铁元素过饱和（当温度下降时），或不饱和（当温度上升时）。当铁元素过饱和时，处于过饱和的铁将与合金中铝发生反应，结果是造成浮渣量增加。当铁元素不饱和时，合金对锌锅的腐蚀将会增强，以回到饱和状态。两种温度变化的一个共同结果是最终造成对铝元素的消耗，形成更多的浮渣。
锌合金压铸件常见缺陷及处理方法 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 锌合金压铸件是一种压力铸造的零件，是使用装好铸件模具的压力铸造机械压铸机，将加热为液态的锌或锌合金浇入压铸机的入料口，经压铸机压铸，铸造出模具限制的形状和尺寸的锌零件或锌合金零件，这样的零件通常就被叫做锌合金压铸件。 特点及应用： 近年来，我国锌合金压铸技术快速发展，带来的经济利益与市场效益不容小觑，据专家介绍，锌合金压铸技术主要有以下特点： 1、相对比重大。 2、铸造性能好，可以压铸形状复杂、薄壁的精密件，铸件表面光滑。 3、可进行表面处理：电镀、喷涂、喷漆、抛光、研磨等。 4、熔化与压铸时不吸铁，不腐蚀压型，不粘模。 5、有很好的常温机械性能和耐磨性。 6、熔点低，容易压铸成型。 要了解锌合金压铸首先要明白锌合金的一些特点，锌合金对锌合金压铸来说起着重要的作用。 锌合金压铸的主要特点有，锌合金的熔点较低，温度到达四百度时锌合金就产生融化过程，这在锌合金压铸中来说比较好成型。锌合金在融化和压铸的过程中不吸铁，而且锌合金
铸造性能好，在压铸过程中可以把很多形状复杂的精密件，压铸完成后铸件的表面显得十分光滑。同时，锌合金的比重相对较大。 锌合金压铸技术广泛应用在注塑工艺上，它的主要的优点就是在注重提高铸件质量。了解锌合金压铸的都知道，在铸件中流道和余料是铸件的一部分，在铸件里面它们苏没有什么利用的价值，但是这些还是被计入了铸件是成本上。同时型合金还有可回收性，一般的在会把这些余料返回原来的供货商，以换取新的材料。在供货商没有进行良好的处理，那么会导致空气的污染，会带来环境危害。锌合金压铸的回收方式还有很多种，而且锌合金压铸是以锌为主要的元素组成的合金，还有其他的一些合金元素，像铝、铜等。锌合金压铸的制造工艺通常也分为两种，一种为铸造锌合金，一种为变形锌合金。每种方式对锌合金铸造来说都有不同的特点所在。 锌合金压铸件目前广泛应用于各类装饰的表面，比如：皮带扣，领带夹，玩具，建筑装饰，家具配件，各类金属饰扣等，通常铸件表面的质量要求非常高.但在生产过程中，也难免会发生缺陷,东莞锌合金压铸厂家给大家介绍下锌合金压铸件常见缺陷原因和解决方法。 1、锌合金压铸件局部变形或表面有裂纹 原因：铸件壁太薄，收缩后变形；顶料杆数量不够或分布不均，导致受力不均匀；推料杆固定板在工作时发生偏斜，导致一面受力小，一面受力大，使产品产生裂纹和发生变形。解决方法为：调整和重新安装推杆固定板；增加顶料杆的数量，调整其分布位置，使铸件顶出受力均衡。 2、锌合金压铸件有一部分没有成形，型腔充不满 原因：空气排不出来；压机压力太小，金属液温度低，压铸模温度太低，金属液不足，压射速度太高。锌合金压铸厂告诉大家，可以采取的方法为：更换大压力的压铸机；提高压铸模和金属液温度；加足够的金属液，减小压射速度，加大进料口厚度。
中华人民共和国第一机械工业部 部标准 锌合金、铝合金、铜合金压铸件 技术条件 JB 2702—80 北京 1981
中华人民共和国第一机械工业部 部标准 JB 2702—80 锌合金、铝合金、铜合金压铸件 技术条件 本标准适用于机电、仪表、汽车、拖拉机等机械工业产品的锌合金、铝合金、铜合金压铸件（以下简称铸件）。对有特殊要求的铸件，经商议后应在图样中注明。 一、铸件分类及级别 1．铸件按使用要求分为两类，见表1。 2．铸件表面质量按使用范围分为三级，见表2。 3．铸件的类别和表面质量的级别应在图样中注明，表示方法如下： Ⅱ-∽ 铸件表面质量级别 铸件分类类别 铸件标准代号 如有更高要求的部位应在图样中有关面处分别注明。 4．未注明铸件类别、级别和尺寸精度者，均按本标准相关的最低级别处理。 二、尺寸精度 5．铸件线性尺寸公差才选用 中华人民共和国第一机械工业部发布 1 9 8 1 年 1 月 1 日实施一机部沈阳铸造研究所提出上海电器压铸三、上海电表厂等起草共11页第2页 JB 2702—80
⑴铸件的基本尺寸公差按表3选用。铸件受分型面或模具活动部位影响的尺寸应按表 4、表5规定，在基本尺寸公差上再加附加公差。 铸件基本尺寸公差表3 线性尺寸受分型面影响时的附加公差表4 线性尺寸受模具活动部位影响时的附加公差表5 注：一模多铸时，铸件分型面上的投影面积为各铸件投影面积之和 附加公差应用示例： JB 2702—80 共11页第3页
1 铝合金压铸件的尺寸A为3+0.12mm（基本公差按7级精度），模具活动部位由成形滑块构成，其投影面积为34cm2，由表5查得其附加公差为0.20mm，则A的尺寸公差应为0.12+0.20=0.32(mm) 。 2 在同一铸件上尺寸B为2.5+0.12mm（基本公差按7级精度），模具活动部位由滑块型芯构成，型芯直径为20mm，则其投影面积为3.14cm2，由表5查得其附加公差为0.15mm，则B处的尺寸公并为+0.12/-0.15。 ⑵尺寸公差带的位置 a．不加工的配合尺寸，孔取正（+），轴取负（-）。 b．待加工的尺寸，孔取负（-），轴取正（+）；或孔和轴均取双向偏差（±），但其偏差值为八级精度公差值的二分之一。 c．非配合尺寸根据铸件结构的需要，确定公差带位置取单向或双向，必要时调整其公称尺寸。 ⑶孔中心距尺寸公差按表6规定选用。 加公差。 6．铸件转接圆弧半径尺寸的公差，按表7规定。凸圆弧半径R1的尺寸偏差取“+”，凹圆弧半径R尺寸偏差取“-”。铸件的铸造圆角，其半径不小于0.5mm。 7．铸件角度和锥度公差按表8规定。锥度公差按锥体母线长度决定，角度公差按角度短边长度决定。 共11页第4页 JB2702—80
铸造锌合金材料
第二篇铸造锌合金材料 2.1 概述 2.1.1 锌的存在形式及基本属性 自然界中未曾发现过自然锌，锌往往是以硫化矿物和氧化矿物的形式存在。在硫化矿物中，锌主要是以闪锌矿形式存在，而在氧化矿中主要以菱锌矿和异极矿的形式存在。在现代炼锌工业所采用的原料，绝大部分是硫化矿物。同时，自然界中很少存在单一的锌矿床，一半多与其他金属伴生，如铅锌矿、铜锌矿及铜铅锌矿等。 锌是一种具有金属光泽的银白色金属。其熔点为419.5℃，沸点为907℃。在未合金化时，它是一种较软的金属，其强度和硬度值要比锡和铅大，但比铝和铜要小。锌是同素异晶型金属，在低于170℃时，主要以μ形式存在，在170～330℃范围以β形式存在，在330～419℃范围以α形式存在。μ相具有密排六方结构，因此室温下锌通常形成六面体晶体，在断裂面出现结晶状。一般讲，锌的晶格常数a及c分别为0.2665nm和0.4947nm，c/a的理论值为1.856。每个锌原子周围有12个临位原子，其中6个原子的间距为0.2665nm，另外6个为0.2907nm。在六方基面中，原子之间的结合力要比层间强。这就是锌各向异性的根源所在。锌晶体学的另一个很重要的方面是高温条件下原子在晶格中的易动性及纯锌在室温条件下变形后的在结晶。假如某些合
金元素如镉、铜等会形成锌固溶体，锌金属的再结晶温度则会提高。对纯锌而言，几乎不发生加工硬化，因为在结晶会使加工造成的应力得到松弛。由于锌的恢复特性及加工硬化程度很小，因此其蠕变抗力或在长期作用下承受变形的能力较小。这就是锌不能用作工程材料的原因，但是如果加入某些合金元素如Ti及Cu等，蠕变抗力会增加许多倍。 2.1.2 铸造锌合金的优缺点 铸造锌合金的生产历史较长，主要适用于压力铸造或重力铸造，用来浇注汽车、拖拉机等机电部门的各种仪表壳体类铸件或浇注各种起重设备、机床、水泵等的轴承，并且近些年来又发展了高铝的高强度高耐磨性的铸造锌合金。纯金属在铸造后，如在水中淬火，可变得相当硬。商品锌因含有杂质，因而性脆而硬度高。但在大于100℃温度下可以变形，能被压成薄板或拉制成金属丝。加热到250℃后，这种锌又会变脆，在钵中能研成粉末。所以锌的延性与杂质和温度是有关系的。锌与其他金属一样有加工硬化的特点，在机械加工硬化后可在低温状态焖火以恢复其延展性。实验表明，1.5mm厚的纯锌片，在125℃保温半小时后，基本可以软化。由于其蠕变抗力低，因而不能直接用于承载。锌的延性比通宵，但是比锡大。含有细晶粒的锌容易被辊轧。金属中晶粒大小视冷却条件不同而定，若熔
本文摘自再生资源回收-变宝网（https://www.doczj.com/doc/2c12076626.html,）锌合金生产的注意事项及缺陷原因分析 锌合金是以锌为基础加入其他元素组成的合金。常加的合金元素有铝、铜、镁、镉、铅、钛等低温锌合金。锌合金熔点低，流动性好，易熔焊，钎焊和塑性加工，在大气中耐腐蚀，残废料便于回收和重熔；但蠕变强度低，易发生自然时效引起尺寸变化。熔融法制备，压铸或压力加工成材。按制造工艺可分为铸造锌合金和变形锌合金。 在生产锌合金的过程中应注意以下五方面的事项： 1、控制合金成分从采购合金锭开始，合金锭必须是以特高纯度锌为基础，加上特高纯度铝、镁、铜配制成的合金锭，供应厂有严格的成分标准。优质的锌合金料是生产优质铸件的保证。 2、采购回来合金锭要保证有清洁、干燥的堆放区，以避免长时间暴露在潮湿中而出现白锈，或被工厂脏物污染而增加渣的产生，也增加金属损耗。清洁的工厂环境对合金成分的有效控制是很有作用的。 3、新料与水口等回炉料配比，回炉料不要超过50%，一般新料：旧料=70：30。连续的重熔合金中铝和镁逐渐减少。 4、水口料重熔时，一定要严格控制重熔温度不要超过420℃，以避免铝和镁的损耗。 5、有条件的压铸厂最好采用集中熔炉熔化锌合金，使合金锭与回炉料均匀配比，熔剂可更有效使用，使合金成分及温度保持均匀稳定。电镀废品、细屑应单独熔炉。
锌合金常应用于各种装饰方面，如家具配件、建筑装饰、浴室配件、灯饰零件、玩具、领带夹、皮带扣、各种金属饰扣等都广泛用到锌合金压铸件，这也就要求其铸件表面的质量要高，并需具有良好的表面处理性能。而锌合金压铸件最常见的缺陷是表面起泡。 缺陷表征：压铸件表面有突起小泡。主要表现为：压铸出来就发现，抛光或加工后显露出来，还有喷油或电镀后会出现。 产生原因： 1、孔洞引起：主要是气孔和收缩机制，气孔往往是圆形，而收缩多数是不规则形。 （1）气孔产生原因： ①金属液在充型、凝固过程中，由于气体侵入，导致铸件表面或内部产生孔洞。 ②涂料挥发出来的气体侵入。 ③合金液含气量过高，凝固时析出。当型腔中的气体、涂料挥发出的气体、合金凝固析出的气体，在模具排气不良时，最终留在铸件中形成的气孔。 （2）缩孔产生原因： ①金属液凝固过程中，由于体积缩小或最后凝固部位得不到金属液补缩，而产生缩孔。 ②厚薄不均的铸件或铸件局部过热，造成某一部位凝固慢，体积收缩时表面形成凹位。由于气孔和缩孔的存在，使压铸件在进行表面处理时，孔洞可能会进入水，当喷漆和电镀后进行烘烤时，孔洞内气体受热膨胀；或孔洞内水会变蒸气，体积膨胀，因而导致铸件表面起泡。
锌合金与铝合金压铸的区别 锌合金和铝合金的价格相接近，，如果结构及压铸工艺允许，当然用铝合金比较划算。锌 合金的比重是铝合金的2.5倍左右，而价格相当，所以就材料成本锌合金就比铝合金贵了 两三倍。现在很多企业为了节省成本，都想用铝合金替代锌合金，但是有些是不能替代的，因为锌合金的强度，硬度及成型性能都比铝合金好很多。假如你的产品表面要抛光电镀，且要求很高的外观质量，那就不得不用锌合金的。铝合金材质是很难达到很高的表面质量 要求的，因为铝合金压铸成型性能较差，在制品表面易产品很多的气孔，电镀出来后表面 质量很差。 锌合金压铸的性能比较好，，优点也比较多，锌合金熔点低，凝固温度范围小，易于填充 成型，缩孔倾向小，可以压铸形状复杂、薄壁的精密零件，铸件表面光滑，尺寸精度高； 浇注温度较低，模具使用寿命长，不容易粘模，不腐蚀模具。而且锌合金的常温力学性能 也较高，特别是抗压和耐磨性都很好，锌合金压铸件能够很好的接受各种表面处理，如电镀、喷涂、喷漆等。 锌合金最严重的缺点是老化现象，体积涨大，强度降低，时间过长会导致压铸件变形甚至 碎裂，这也是锌合金使用范围受到限制的主要原因。 铝合金在性能方面比锌合金要好很多，具有良好的压铸性能、导电性能和导热性能，切削 性能也不错。缺点也比较明显，铝硅系列的合金容易粘模，对金属坩埚有腐蚀性，体积收 缩较大，容易产生缩孔。 同时也因为它们对于模具的影响不同，所以一般来说锌合金和铝合金压铸所用的模具价格 也会不同，锌合金压铸不容易粘模，不腐蚀模具，所以锌合金压铸用到的模具价格也会便 宜一些，而锌合金压铸则因为易粘模，对金属坩埚有腐蚀性等原因，需要的模具价格也会 比较高一点。
附录C 常用铝合金、不锈钢、铜、锌合金板的化学成分与力学性能C.0.1热镀锌、镀铝锌钢板基板的化学成分（熔炼分析）应符合表C.0.1的规定。 表C.0.1 热镀锌、镀铝锌钢板基板的化学成分 C.0.2 热镀锌、镀铝锌钢板基板的力学性能应符合表C.0.2的规定。 表C.0.2 热镀锌、镀铝锌钢板基板的力学性能 注：1 拉伸试验的方向为纵向（沿轧制方向）； 2 屈服现象不明显时采用R p0.2，否则采用R eH； 3 结构钢强度级别300 MPa仅限于热镀铝锌钢板。 C.0.3 常用铝合金板化学成分应符合表C.0.3的规定。 表C.0.3 常用铝合金板化学成分表
C.0.4常用铝合金板力学性能应符合表C.0.4的规定。 表C.0.4常用铝合金板力学性能表 注：1 本表铝合金板厚为0.6mm～1.5mm； 2 3105板、带材弯曲180°，其他板、带材弯曲90°。t为板或带材的厚度。 C.0.5常用不锈钢板化学成分应符合表C.0.5的规定。 表C.0.5 常用不锈钢板化学成分表
注：表中所列成分除表明范围，其余均为最大值。 C.0.6常用不锈钢板力学性能应符合表C.0.6的规定。 表C.0.6 常用不锈钢板力学性能表 注：本表参考牌号参考美国《不锈钢和耐热铬钢板,薄板及带材规范》ANSI/ASTM A176及日本《不锈钢棒》JIS G4303、《耐热钢棒》JIS G4311、《冷轧不锈钢板材、薄板和带材》 JIS G4305等标准。 C.0.7常用锌合金板化学成分应符合表C.0.7的规定。 表C.0.7 常用锌合金板化学成分表 其中锌的纯度应为99.995%。 C.0.8常用锌合金板力学性能应符合表C.0.8的规定。 表C.0.8 常用锌合金板力学性能表 C.0.9常用铜合金板化学成分应符合表C.0.9的规定。 表C.0.9 常用铜合金板化学成分表
压铸件常见缺陷分析 一、锌合金压铸件表面有花纹，并有金属流痕迹产生原因： 1、通往铸件进口处流道太浅。 2、压射比压太大，致使金属流速过高，引起金属液的飞溅。 调整方法：1、加深浇口流道。2、减少压射比压。 二、锌合金压铸件表面有细小的凸瘤产生原因： 1、表面粗糙。 2、型腔内表面有划痕或凹坑、裂纹产生。 调整方法：1、抛光型腔。2、更换型腔或修补。 三、铸件表面有推杆印痕，表面不光洁，粗糙产生原因： 1、推件杆（顶杆）太长； 2、型腔表面粗糙，或有杂物。 调整方法：1、调整推件杆长度。2、抛光型腔，清除杂物及油污。 四、锌合金压铸件表面有裂纹或局部变形产生原因： 1、顶料杆分布不均或数量不够，受力不均： 2、推料杆固定板在工作时偏斜，致使一面受力大，一面受力小，使产品变形及产生裂纹。 3、铸件壁太薄，收缩后变形。 调整方法： 1、增加顶料杆数量，调整其分布位置，使铸件顶出受力均衡。 2、调整及重新安装推杆固定板。 五、锌合金压铸件表面有气孔产生原因： 1、润滑剂太多。 2、排气孔被堵死，气孔排不出来。 调整方法：1、合理使用润滑剂。2、增设及修复排气孔，使其排气通畅。 六、铸件表面有缩孔产生原因： 压铸件工艺性不合理，壁厚薄变化太大。金属液温度太高。 调整方法：1、在壁厚的地方，增加工艺孔，使之薄厚均匀。2、降低金属液温度。 七、铸件外轮廓不清晰，成不了形，局部欠料产生原因： 1、压铸机压力不够，压射比压太低。 2、进料口厚度太大； 3、浇口位置不正确，使金属发生正面冲击。 调整方法： 1、更换压铸比压大的压铸机； 2、减小进料口流道厚度； 3、改变浇口位置，防止对铸件正面冲击。 八、铸件部分未成形，型腔充不满产生原因： 1、压铸模温度太低； 2、金属液温度低； 3、压机压力太小， 4、金属液不足，压射速度太高； 5、空气排不出来。 调整方法：1、提高压铸模，金属液温度；2、更换大压力压铸机。3、加足够的金属液，减小压射速度，加大进料口厚度。 九、压铸件锐角处充填不满产生原因： 1、内浇口进口太大； 2、压铸机压力过小； 3、锐角处通气不好，有空气排不出来。 调整方法：1、减小内浇口。2、改换压力大的压铸机。3、改善排气系统 十、铸件结构疏松，强度不高产生原因： 1、压铸机压力不够； 2、内浇口太小； 3、排气孔堵塞。
2号锌合金是各种锌合金中，硬度及强度最高的。它的含铜量（3%）有效好的抗蠕变（高温受力时变形）及抗磨损特性，2号锌合金用于重力铸造，如制造金属模或注塑工具。 3号锌合金铸造性和尺寸持久稳定，使超过70%锌合金压铸产品都是用3号锌合金。3号锌合金电镀、喷漆及铬化等表面处理。产品广泛应用于汽车、摩托车、电子通讯、仪表等机械零件；以及玩具、饰物、餐具，锁类等高级五金器件。 4号锌合金始于亚洲，铜含量介乎3号锌与5号锌之间。4号锌合金比3号更有效减少某些铸件的粘模现象，而4号锌合金仍保持与3号相当的柔软性。主要用于浴室配件、厨具及拉链头等。5号锌合金比3号锌合金的硬度和强度高。5号锌合金的特性转变是由于加入了1%的铜，此合金铸造性优异，对抗蠕变（高温受热时变形）较3号锌合金好，可做电镀，切削加工及一般表面处理，适合运动器材和工业配件。 8号锌合金普遍用于高压铸造。它比3号锌合金和5号锌合金有较高的硬度、强度及抗蠕变度（高温受力时变形）。8号亦适合电镀及其他表面处理，工序与5号锌合金相同。主要用于装饰材料。 环保低温锌合金 我们是生产离心铸造特殊环保低温锌合金的企业，我公司的产品特点是： ● 符合欧美环保ROHS和卫生标准（真正的无铅无镉环保产品）。
●流动性能非常好，光面好，适于制作各类复杂或异型曲面以及 薄壁工作件等。 ●晶体结构致密，从原料方面来确保饰品等产品尺寸变形小，表 面精美，后处理瑕疵少。 ●熔点较低，适应硅胶模，故模具消耗成本低，特别适于制作交 货快、批量少、急交样的铸件。●电镀效果好。 锌合金压铸件电镀工艺流程 1 热浸除蜡SF-6203 2% 60-70 3-5 /超声波除蜡SF-6203 2% 60-70 3-5 /水洗/水洗/超声波除油SF-6302 2% 50-60 3-5 水洗/电解除油SF-6305A 5% 50-60 15-30S /水洗/水洗/ 活化硫酸2% 室温 5-10S 氢氟酸1% /水洗/水洗/预浸氰化钠5g/L 室温5-10S /氰化预镀铜氰化亚铜50-60g/L 40-50 小于11.5 4-5 5-6 氰化钠15-20g/L 酒石酸钾钠15-20g/l /回收/水洗/水洗/活化/水洗/水洗/镀焦磷酸铜焦磷酸铜70g/L 50-55 8.6-8.9 3-5 5-8 焦磷酸钾250g/l 氨水 3ml/L 焦磷酸根/铜(P比) =7 SF-629开缸剂3ml/L SF-629光亮剂 0.2ml/L /回收/水洗/水洗/活化硫酸5% /水洗/水洗/酸性镀铜 硫酸铜200 g/L 25-28 15 硫酸60g/L 氯离子80mg/L SF-610A 0.5ml/L SF-610B 0.5ml/L SF-610MU 5ml/L /水洗/水洗/水洗/活化硫酸2－5% /水洗/半光镍硫酸镍：250-260g/L 55-60 3.8-4.2 3-4 16 氯化镍：45-55g/L 硼酸：45-55g/L SF-380A填平剂0.4ml/L SF-380B 电位差剂0.5ml/L SF-380C柔软剂5ml/L SF-380D润湿剂2ml/L /光
2003年第1期铸造设备研究 2003年 2月 R ESEA RCH ST U DIES ON FO UN DRY EQ U IPM ENT F eb.2003 l 1 收稿日期:2002-11-13 作者简介:侯平均(1974-),男,硕士研究生。基金项目:河南省自然科学基金项目(974040100) #研究生论文# 高铝锌合金的钛和锆变质机理研究 侯平均1 ,倪 锋1 ,龙 锐1 武红利 2 (11河南科技大学材料科学与工程学院,洛阳471003;21一拖(洛阳)工程机械有限公司,洛阳471004) 摘 要:用钛、锆变质处理能提高高铝锌合金的铸态塑韧性,但人们对其变质机理的看法还存在一些分岐。采用定向凝固-液淬技术、扫描电镜以及能谱分析等手段,作者观察到变质处理后生成的化合物相都在A 相边缘或外部,所以钛、锆变质机理不是由于它们能提供大量有效的异质晶核,而是因为加入变质剂后合金液与化合物相在较高温度发生包晶反应生成了A 相。 关键词:高铝锌合金;变质机理 中图分类号: T G292 文献标识码:A 文章编号:1004-6178(2003)01-0012-04 Study on Mechanism of Ti and Zr Modification of High Aluminum ZA alloy Hou Ping -j un 1,Ni Feng 1,Long R ui 1,Wu Hong -li 2 (1.M ater ial Science and Engineer ing Dep ar tment of L uoyang I ns titute of T echnology ,L uoyang 471003,China; 2.Y i T uo(Luoy ang )Construction M achinery Co.Ltd.,L uoyang 4710004,China) Abstract :T he ductility o f hig h -aluminum ZA alloys can be increased by means of T i and Zr modification,how ever there is dis -agreement in their modification mechanism.With unidirectional solidification and quenching,SEM and energy spectrometry,compound phases forming after modification w ere seen ex isting on border or out of A phase.So the author regards that mechani sm of T i and Zr modification do es not lie in quantity efficient crystal core pro vided by them,but occurr ence of peritectic r eaction at condition of high t emperatur e leading the production o f A phase Key words :hig h aluminum ZA alloy;mechanism of modification 高铝锌合金是近20多年得到迅速发展的一种 新型铸造有色合金[1,2]。为改善其铸态塑韧性,人们常采用硼、钛、锆和稀土等微量元素进行变质处理[3-7]。它们都是高铝锌合金有效的变质元素,可以细化晶粒并大幅度提高其塑韧性。有关这些元素细化共晶富铝相晶粒的机理,尚未形成一致的看法。流行的有两种说法:一种是/异质核心说0,认为Al 3T i 、Al 3Zr 、Al 5T i 2Zn 、TiB 2、TiB 等金属间化合物与A (Al)相有良好的晶格匹配关系,可以作为形核衬底,促进A 相形核[6]。另一种是/包晶反应说0,认为Al-T i 和Al-Zr 二元系中存在的包晶反应L +Al 3T i y A (Al)或L+Al 3Zr y A (Al)是T i 、Zr 促进A 相形核的原因[8]。本文采用定向凝固-液淬技术以及微区成分能谱分析等手段,探讨了单一钛盐和锆 盐的变质作用机理。1 试验方法 试验采用含铝2814%的Zn-Al 二元合金。用石墨粘土坩埚在电阻加热炉中以1号纯锌和0号纯铝为原料进行熔配。熔化好的合金液均分入三个小石墨粘土坩埚中。其中两个分别加入2%的K 2ZrF 6、3%的K 2TiF 6进行变质处理,处理温度为700e ~760e 。将上述未变质处理和变质处理的合金液在砂型中浇注成<10mm 的预制圆棒料,供定向凝固-液淬试验用。111 定向凝固-液淬试验 定向凝固-液淬试验在自制Bridgman 定向凝固装置[9]上进行。将未变质的或变质处理过的预
锌合金压铸件的电镀 根据锌合金压铸件的表面及内材的结构特性，提出了锌合金压铸件电镀生产工艺流程，详述各工序的配方及工艺规范，其中一步法前处理尤其适用于大批量生产。 锌合金压铸件的电镀 程沪生 摘要：根据锌合金压铸件的表面及内材的结构特性，提出了锌合金压铸件电镀生产工艺流程，详述各工序的配方及工艺规范，其中一步法前处理尤其适用于大批量生产。关键词：锌合金；压铸件；前处理；电镀 １前言 锌合金压铸件，由于一次性压铸成型，生产效率高，加工成本低，尤其适用于对公差要求不太严而形状复杂的零部件，现已广泛地用于代替铜、铜合金和钢铁材料制造的受力不太大而形状复杂的结构件和装饰件。其表面处理工艺也处于成熟阶段。锌合金压铸件是以锌为主，铝为辅的合金。其化学稳定性差，在其表面上沉积一层耐腐蚀的铜、镍、铬镀层，以此提高其耐腐蚀性能。在锌合金压铸件电镀之前，应了解合金组成中的锌、铝的含量比例，合金中铝含量过高，会加速其表面层氧化，造成镀层结合力下降。当合金中铝含量过低，又会影响零件的韧性，使用过程中易出现断裂，合金组成中铝的含量在３.５－４.０％之间最佳。锌合金压铸件前处理合理与否，是电镀质量成败的关键。但是，就在其前处理过程中，往往会将其前处理与钢铁件处理等同视之，或者忽视了工序中某个元素，而造成铸件大量返工或报废。由于锌合金压铸件有它的特殊性，致返工很难，这就是锌合金压铸件在电镀过程中报废率高的原因。 ２锌合金压铸件在电镀过程中必须关注的事项 ２．１了解锌合金压铸件的结构特性锌合金压铸件表面很象蒸馍表面，其外表有一层０．０５－０．１０毫米光滑致密金属层，其表面的下方是疏松、多孔性的结构。因此，在机械抛光时要业防抛穿其光滑致密层，避免内部疏松、多孔的内材暴露出来，致使镀层产生起泡、脱皮等不良现象。 ２．２掌握锌合金压铸件的化学性能
介绍锌合金压铸件的3大优点 作者：锌合金压铸来源：https://www.doczj.com/doc/2c12076626.html,/ （1）锌合金压铸件产品质量好： 1. 铸件尺寸精度高，一般可达IT11~IT13级，有时甚至高达IT9 级; 2. 表面光洁度好，表面粗糙度达Ra0.8~ 3.2μm，有时甚至可达Ra0.4μm; 3. 压铸件组织致密，具有较高的强度和硬度：因为液态金属是在压力下冷却凝固的，加上充填时间极短，冷却速度极快，所以在压铸件上靠近表面的一层金属晶粒较细，组织致密，这不仅使铸件表面具有良好的耐磨性和耐蚀性，还提高了整个铸件的硬度——压铸件抗拉给出强度一般比砂型铸造提高25~30%，但伸长率有所下降; 4. 尺寸稳定，产品互换性好; 5. 可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件：因为熔融金属在高压高速下保持高的流动性，因而能够获得其他工艺方法难以加工的金属零件。例如，当前锌合金压铸件最小壁厚可达0.3mm;铝合金铸件可达0.5mm;最小铸出孔径为0.7mm;最小螺距为0.75mm。 （2）生产效率高： 1. 机器生产率高，例如国产J Ⅲ3型卧式冷室压铸机平均八小时可压铸600~700次，小型热室压铸机平均每八小时可压铸3000~7000 次; 2. 压铸模具寿命长，一副用于压铸铝合金的压铸模具，寿命一般可达6~8 万次，有时甚至高达上十万次; 3. 易于实现机械化和自动化。
（3）经济效果优良： 1. 材料利用率高：由于压铸件具有尺寸精确、表面粗糙度值低等优点，因此它们一般不需要再进行机械加工而可以直接装配使用，或者加工量很小，只需要经过少量的机械加工就可以装配使用，所以既提高了金属的利用率，又减少了大量的加工设备和工时。其材料利用率约为60%~80%，毛坯利用率约为90%。 2. 压铸件的价格较为便宜; 3. 在锌合金压铸件上可以直接嵌铸其他材料的零件，以节省贵重材料和加工工时：这样既可以满足了使用要求，扩大产品用途，又减少了装配工作量，使制造工艺得以简化
1、纯锌锭与锌合金有何区别？ 2、锌合金当中各主要元素及微量元素对产品的铸造性能和铸件性能有何影响？ 3、锌合金铸造过程中的各种缺陷的产生及成因？ 4、纯铝锭与铝合金锭不何不同？ 5、铝合金中各种元素及微量元素对铸件的铸造性能和铸件性能有何影响？ 6、压铸铝合金铸件的一些常见缺陷和产生成因？ （1）纯锌锭与锌合金有何区别？ A：锌是地球上一种非常丰富的矿产资源。经过开采、浮选、锻烧、电解后，能提炼出高纯度（99.995以上）的锌。是为纯锌锭。也有用火湿法提炼纯锌。杂质多，损耗大，不环保。现如今一般不采用。纯锌锭由于导热快，柔软。强度低，热稳定性差，受热易变形。很少能直接用来加工各铸件。 B：锌合金锭：是以高纯锌为基体材料。依照各国标准及产品性能特征。人为添加各有用元素如铝、镁、铜等用以改善纯锌的锻造性能及机械性能、物理性能和化学性能。使锻件能满足于产品的需要。（2）：锌合金当中各主要元素及微量元素对产品的锻造性能和铸件性能有何影响？ A：1；铝是锌合金中的主要元素，它能较大程度地提高锌液的流动性，从而能改善其铸造性能。强化了合金，有效地细化了晶粒提高了强度。
降低铁溶性能。使锌合金可以在热室压铸机生产。 2：镁：锌合金的流动性随镁的含量增加而降低，但镁能有效减轻晶间腐蚀，提高强度，硬度，使压铸产品更光亮。当含量超过0.08%时会产生热脆、热裂现象。 3：铜：能提高锌合金的强度、硬度、耐磨性和耐蚀浴５z嗟低了合金的流垛浴?br>4：铅：呈细小球形粒子或表面膜分布于晶界和枝晶间，引起晶间府蚀。使产品容易电镀起泡。缩短产品的使用寿命，产生安全隐患。 5；锡：与锌形成低熔点（1980C）共晶体，引起晶间腐蚀降低韧性，引起热脆。 6：镉：存在于固溶体中。引起热脆性。并降低耐蚀性和流动性。及产生晶间腐蚀。 7：铁：与锌形成FeZn7化合物。在锌铝中形成FeAl3，降低流动性并形成硬点。影响加工和电镀抛光。 （3）：锌合金铸造过程中主要缺陷的产生和成因？ A；气孔：是在金属液凝固过程中由于气体串入而导致铸件的表面或内部产生的孔洞，这类气泡大多是圆形的。细少的气孔不影响铸件的机械性能，但大颗粒的气泡会大大地降低铸件的抗冲性能，铸件表面气孔在表面处理时会装入水分，喷漆或电镀之后，因孔内的水气澎胀至气泡。 B：收缩孔：是液体在凝固过程中由于体积的缩小而导致在铸件表面
ICS77.120.30 H62 a YS 中华人民共和国有色金属行业标准 YS/T XXXXX—XXXX b 铜锌合金粉 Brass powder c 文稿版次选择 d XXXX-XX-XX发布XXXX-XX-XX实施
前言 本标准按照GB/T 1.1-2009给出的规则起草。 本标准由安徽省经济和信息化委员会提出。 本标准由全国有色金属标准化技术委员会(SAC/TC 243)归口。 本标准主要单位：安徽鑫佳铜业有限公司、安徽国家铜铅锌及制品质量监督检验中心、安徽工业大学。 本标准主要起草人：胡柏明、郭殿月、曹克龙、张春根、樊友奇、姚永林、王季林、李云林。
铜锌合金粉 1 范围 本标准规定了水雾化生产的铜锌合金粉的技术要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和订货单（或合同）内容。 本标准适用于制造粉末冶金机械零件、化工领域催化剂、喷涂用材料、减摩材料、有机粘合剂摩擦材料所用的铜锌合金粉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1479.1 金属粉末松装密度的测定第1部分：漏斗法 GB/T 1480 金属粉末干筛分法测定粒度 GB/T 1482金属粉末流动性的测定标准漏斗法(霍尔流速计) GB/T 5121(所有部分) 铜及铜合金化学分析方法 GB/T 5158.2 金属粉末还原法测定氧含量第2部分：氢还原时的质量损失（氢损） GB/T 5314 粉末冶金用粉末取样方法 YS/T 499 雾化铜粉 3 产品分类 3.1 牌号表示方法 3.2 产品分类 铜锌合金粉按化学成分分为FSWH10、FSWH20、FSWH30三个牌号。 3.3 化学成分 铜锌合金粉的化学成分见表1的规定。
锌合金压铸件常见缺陷及处理方法 锌合金压铸件目前广泛应用于各种装饰方面，如家具配件、建筑装饰、浴室配件、灯饰零件、玩具、领带夹、皮带扣、各种金属饰扣等，因此对铸件表面质量要求较高，同时要求有良好的表面处理性能。 缺陷表征：压铸件表面有突起小泡、压铸出来就发现、抛光或加工后显露出来、喷油或电镀后出现。产生原因： 1.孔洞引起：主要是气孔和收缩机制，气孔往往是圆形，而收缩多数是不规则形。 (1)气孔产生原因：a金属液在充型、凝固过程中，由于气体侵入，导致铸件表面或内部产生孔洞。b涂料挥发出来的气体侵入。c合金液含气量过高，凝固时析出。当型腔中的气体、涂料挥发出的气体、合金凝固析出的气体，在模具排气不良时，最终留在铸件中形成的气孔。 (2)缩孔产生原因：a金属液凝固过程中，由于体积缩小或最后凝固部位得不到金属液补缩，而产生缩孔。b厚薄不均的铸件或铸件局部过热，造成某一部位凝固慢，体积收缩时表面形成凹位。由于气孔和缩孔的存在，使压铸件在进行表面处理时，孔洞可能会进入水，当喷漆和电镀后进行烘烤时，孔洞内气体受热膨胀；或孔洞内水会变蒸气，体积膨胀，因而导致铸件表面起泡。 2.晶间腐蚀引起： 锌合金成分中有害杂质：铅、镉、锡会聚集在晶粒交界处导致晶间腐蚀，金属基体因晶间腐蚀而破碎，而电镀加速了这一祸害，受晶间腐蚀的部位会膨胀而将镀层顶起，造成铸件表面起泡。特别是在潮湿环境下晶间腐蚀会使铸件变形、开裂、甚至破碎。 3.裂纹引起：水纹、冷隔纹、热裂纹。 水纹、冷隔纹：金属液在充型过程中，先进入的金属液接触型壁过早凝固，后进入金属液不能和已凝固金属层熔合为一体，在铸件表面对接处形成叠纹，出现条状缺陷。水纹一般是在铸件表面浅层；而冷隔纹有可能渗入到铸件内部。 热裂纹：a当铸件厚薄不均，凝固过程产生应力；b过早顶出，金属强度不够；c顶出时受力不均d过高的模温使晶粒粗大；e有害杂质存在。 以上因素都有可能产生裂纹。当压铸件存在水纹、冷隔纹、热裂纹，电镀时溶液会渗入到裂纹中，在烘烤时转化为蒸气，气压顶起电镀层形成起泡。 解决缺陷方案： 控制气孔产生，关键是减少混入铸件内的气体量，理想的金属流应不断加速地由喷嘴经过分流锥和浇道进入型腔，形成一条顺滑及方向一致的金属流，采用锥形流道设计，即浇流应不断加速地由喷嘴向内浇口逐渐减少，可达到这个目的。在充填系统中，混入的气体是由于湍流与金属液相混合而形成气孔，从金属液由浇铸系统进入型腔的模拟压铸过程的研究中，明显看出浇道中尖锐的转变位和递增的浇道截面积，都会使金属液流出现湍流而卷气，平稳的金属液才有利于气体从浇道和型腔进入溢流槽和排气槽，排出模外。 对于缩孔：要使压铸凝固过程中各个部位尽量同时均匀散热，同时凝固。可通过合理的水口设计，内浇口厚度及位置，模具设计，模温控制及冷却，来避免缩孔产生。对于晶间腐蚀现象：主要是控制合金原料中有害杂质含量，特别是铅<0.003%。注意废料带来的杂质元素。 对于水纹、冷隔纹，可提高模具温度，加大内浇口速度，或在冷隔区加大溢流槽，来减少冷隔纹的出现。 对于热裂纹：压铸件厚薄不要急剧变化以减少应力产生；相关的压铸工艺参数作调整；降低模温。
引用说明： 1.本外观检验标准引自中华人民共和国第一机械工业部部标准JB2702-810《铝合金、锌合金、铜合金压铸件技术条件》； 2.未注明铸件类别、级别和精度者，均按本标准相关的最低级别处理； 3.当本标准与图纸要求、顾客特殊要求不统一时，按图纸要求、顾客特殊要求处理 4.在不影响铸件使用的条件下，允许进行整形和修补，但必须对铸件作相应的复检。 一：铸件清理后的表面质量 1.铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。 2.在不影响使用的情况下，因去除浇口、飞边、溢流口时所形成的缺肉或高出均不得超过壁厚的1/4且不得超过1.5mm。 二：待加工面的表面质量 1.不允许有超过加工余量范围的表面缺陷和痕迹。 2.不允许有凸起高度超过1 mm以上的推杆痕迹，对工艺基准面上不允许有凸起的推杆痕迹。 三：铸件机械加工后的表面质量 1.不允许有影响使用的局部铸态表皮存在。 2.不允许有超过表1规定的孔穴存在。 表1 3.机械加工螺纹的表面质量 表2 表3
四：铸件不加工面的表面质量 1.不允许有裂纹、欠铸和任何穿透性的缺陷。 2. 表4 3.在不影响使用和装配的情况下，网状毛刺和痕迹高度铝、锌合金压铸件不大于0.2 mm；铜合金压铸件不大于0.2 mm。 4.由于模具组合镶并或受分型面影响而形成铸件表面高低不平的偏差，不得超过有关尺寸公差。 5.推杆痕迹凹入铸件表面的深度不得超过该处壁厚的1/10，且不得超过0.4mm；在不影响使用和装配的情况下，推杆 痕迹允许凸起，凸起高度不大于0.2 mm。 6.工艺基准面、配合面上不允许任何凸起痕迹，装饰面不允许有推杆痕迹。这类表面应在图样上注明。 7. 表5 8. 注：对于1级或有特殊要求的表面，只允许有经抛光或研磨能去除的缺陷。表6
