下载文档原格式
锌合金成分控制与压铸件质量一、锌合金的特点1.比重大。
2.铸造性能好，可以压铸形状复杂、薄壁的精密件，铸件表面光滑。
3.可进行表面处理：电镀、喷涂、喷漆。
4.熔化与压铸时不吸铁，不腐蚀压型，不粘模。
5.有很好的常温机械性能和耐磨性。
6.熔点低，在385℃熔化，容易压铸成型。
使用过程中须注意的问题：1.抗蚀性差。
当合金成分中杂质元素铅、镉、锡超过标准时，导致铸件老化而发生变形，表现为体积胀大，机械性能特别是塑性显著下降，时间长了甚至破裂。
铅、锡、镉在锌合金中溶解度很小，因而集中于晶粒边界而成为阴极，富铝的固溶体成为阳极，在水蒸气（电解质）存在的条件下，促成晶间电化学腐蚀。
压铸件因晶间腐蚀而老化。
2.时效作用锌合金的组织主要由含Al和Cu的富锌固溶体和含Zn的富Al固溶体所组成，它们的溶解度随温度的下降而降低。
但由于压铸件的凝固速度极快，因此到室温时，固溶体的溶解度是大大地饱和了。
经过一定时间之后，这种过饱和现象会逐渐解除，而使铸件地形状和尺寸略起变化。
3.锌合金压铸件不宜在高温和低温（0℃以下）的工作环境下使用。
锌合金在常温下有较好的机械性能。
但在高温下抗拉强度和低温下冲击性能都显著下降。
图1时效时间对锌合金屈服强度和冲击韧性的影响图2温度对抗拉强度的影响二、锌合金种类Zamak 3: 良好的流动性和机械性能。
应用于对机械强度要求不高的铸件，如玩具、灯具、装饰品、部分电器件。
Zamak 5: 良好的流动性和好的机械性能。
应用于对机械强度有一定要求的铸件，如汽车配件、机电配件、机械零件、电器元件。
Zamak 2: 用于对机械性能有特殊要求、对硬度要求高、尺寸精度要求一般的机械零件。
ZA8: 良好的流动性和尺寸稳定性，但流动性较差。
应用于压铸尺寸小、精度和机械强度要求很高的工件，如电器件。
Superloy: 流动性最佳，应用于压铸薄壁、大尺寸、精度高、形状复杂的工件，如电器元件及其盒体。
不同的锌合金有不同的物理和机械特性，这样为压铸件设计提供了选择的空间。
压铸锌合金的基本知识一、基本知识1控制合金成分从采购合金锭开始，合金锭必须是以特高纯度锌为基础，加上特高纯度铝、镁、铜配制成的合金锭，供应厂有严格的成分标准。
优质的锌合金料是生产优质铸件的保证。
2采购回来合金锭要保证有清洁、干燥的堆放区，以避免长时间暴露在潮湿中而出现白锈，或被工厂脏物污染而增加渣的产生，也增加金属损耗。
清洁的工厂环境对合金成分的有效控制是很有作用的。
3新料与水口等回炉料配比，回炉料不要超过50%，一般新料：旧料= 70：30。
连续的重熔合金中铝和镁逐渐减少。
4水口料重熔时，一定要严格控制重熔温度不要超过430℃，以避免铝和镁的损耗。
5有条件的压铸厂最好采用集中熔炉熔化锌合金，使合金锭与回炉料均匀配比，熔剂可更有效使用，使合金成分及温度保持均匀稳定。
电镀废品、细屑应单独熔炉。
二、锌合金为什么比铝合金电镀性能要好呢铝上电镀（或化学镀）存在许多困难，由于铝化学性质活泼，电化学电位很负（E＝-1.66V），对氧有高度亲和力、极易氧化；铝的线膨胀系数比一般金属大（24×10-6/℃）；它又是两性金属，在酸碱中均不稳定，化学反应复杂；镀层有内应力，因而铝上电镀（或化学镀）能否成功，关键是要解决附着力问题。
铝表面的氧化膜经酸碱腐蚀去除后，在空气或水溶液中能迅速重新生成。
压铸件缺陷中，出现最多的是气孔。
气孔特征。
有光滑的表面，表现形式可以在铸件表面、或皮下针孔、也可能在铸件内部。
（铸件壁内气孔）一般呈圆形或椭圆形，具有光滑的表面，一般是发亮的氧化皮，有时呈油黄色。
（表面气孔）气泡可通过喷砂发现，内部气孔气泡可通过X光透视或机械加工发现气孔气泡在X光底片上呈黑色。
1气体来源合金液析出气体—a与原材料有关b与熔炼工艺有关压铸过程中卷入气体—a与压铸工艺参数有关b与模具结构有关脱模剂分解产生气体—a与涂料本身特性有关b与喷涂工艺有关2原材料及熔炼过程产生气体分析铝液中的气体主要是氢，约占了气体总量的85%。
锌压铸工艺锌压铸工艺是一种常用的金属加工技术，广泛应用于制造业。
本文将从锌压铸工艺的原理、工艺流程、优点和应用领域等方面进行详细介绍。
一、原理锌压铸工艺是利用锌合金的低熔点特性，将熔融的锌合金注入到铸型中，经过冷却凝固后得到所需的零件。
其原理是通过高压将熔融的锌合金注入到铸型中，然后在铸型中冷却凝固形成所需的零件。
二、工艺流程锌压铸的工艺流程主要包括铸型设计、模具制造、熔炼、注射、冷却和脱模等环节。
首先，根据产品的形状和尺寸要求进行铸型设计，然后制造出相应的模具。
接下来，将锌合金加热熔融至适当的温度，然后将熔融的锌合金注入到模具中。
待锌合金冷却凝固后，即可脱模得到锌合金零件。
三、优点锌压铸工艺具有以下几个优点：1. 造型复杂度高：锌压铸工艺可以制造出形状复杂、几何结构多样的零件，满足不同产品的需求。
2. 表面质量好：锌合金的流动性好，能够填充模具中的细微空隙，使得锌压铸零件的表面光洁度高，尺寸精度高。
3. 生产效率高：锌压铸工艺生产效率高，可以快速制造大批量零件，提高生产效率和产品交付速度。
4. 材料性能优异：锌合金具有优异的机械性能和耐腐蚀性能，能够满足各种工业领域的使用要求。
四、应用领域锌压铸工艺在各个领域都有广泛的应用，特别是在汽车、电子、家电等制造业中应用较为广泛。
在汽车制造中，锌压铸工艺可以制造出汽车零部件，如发动机零件、传动系统零件等。
在电子领域，锌压铸工艺可以制造出各种外壳、散热器等电子元器件。
在家电制造中，锌压铸工艺可以制造出各种家电外壳、配件等。
锌压铸工艺作为一种常用的金属加工技术，在制造业中有着广泛的应用。
通过锌压铸工艺，可以制造出形状复杂、表面质量好的零件，提高生产效率和产品质量。
随着技术的不断发展，锌压铸工艺将在更多领域得到应用，为工业发展提供更多可能性。
锌合金压铸工艺引言锌合金压铸工艺是一种常用于生产锌合金制品的制造方法。
锌合金具有优异的机械性能，耐腐蚀性和导电性能，因此在各种应用中广泛使用。
本文将介绍锌合金压铸工艺的基本原理、过程和应用。
通过阅读本文，您将了解锌合金压铸工艺的重要性以及如何实施该工艺以生产高质量的锌合金制品。
基本原理锌合金压铸工艺是利用锌合金在高温下液态流动性较好的特性，通过模具将熔化的锌合金注入模腔中，待冷却凝固后取出制品成型的一种制造方法。
其基本原理包括以下几个方面：1.熔炼锌合金：首先，将适量的锌合金料料放入熔炉中进行加热，使其达到熔化状态。
2.注射压铸：将熔化的锌合金通过注射机注入模具的模腔中。
注射机会将高压力施加在锌合金上，使其充分填充模腔，并确保产品形状的精度。
3.冷却凝固：注射完成后，等待锌合金在模具中冷却凝固。
冷却速度的控制是关键，既要保证产品快速凝固，又要避免产生内部缺陷。
4.脱模：冷却后，打开模具，取出凝固后的锌合金制品。
工艺流程锌合金压铸工艺通常包括以下几个步骤：1.设计模具：首先，根据产品的形状和尺寸设计模具。
模具通常由两部分组成：上模和下模。
上模和下模之间的空间形成了产品的形状。
2.准备锌合金料：根据产品的要求，准备适量的锌合金料。
合理的合金配比是保证产品质量的关键。
3.熔炼锌合金：将准备好的锌合金料放入熔炉中进行熔炼。
在熔炼过程中需要控制熔炉的温度和时间，以确保锌合金完全熔化并达到所需的熔融状态。
4.注射压铸：将熔化的锌合金倒入注射机中，通过高压将锌合金注入模具的模腔中。
注射过程需要控制注射机的压力和注射速度，以确保锌合金能够充分填充模腔。
5.冷却凝固：注射完成后，等待锌合金在模具中冷却凝固。
控制冷却速度可以通过调整模具温度和环境温度来实现。
6.脱模和后处理：冷却后，打开模具，取出凝固的锌合金制品。
根据产品的要求，进行必要的后处理，如去毛刺、抛光等。
应用领域锌合金压铸工艺被广泛应用于各个领域，特别是在以下几个方面具有重要意义：1.汽车工业：锌合金压铸工艺可用于生产汽车零部件，如发动机零件、变速器零件、制动系统零件等。

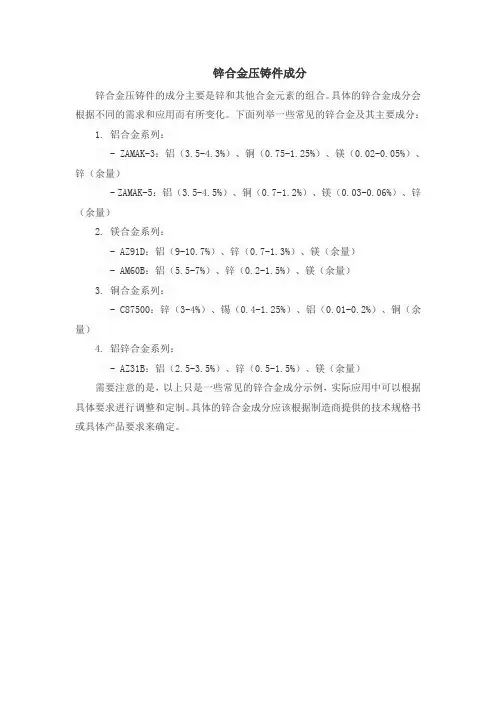

锌合金压铸件成分
锌合金压铸件的成分主要是锌和其他合金元素的组合。
具体的锌合金成分会根据不同的需求和应用而有所变化。
下面列举一些常见的锌合金及其主要成分：
1. 铝合金系列：
- ZAMAK-3：铝（3.5-4.3%）、铜（0.75-1.25%）、镁（0.02-0.05%）、锌（余量）
- ZAMAK-5：铝（3.5-4.5%）、铜（0.7-1.2%）、镁（0.03-0.06%）、锌（余量）
2. 镁合金系列：
- AZ91D：铝（9-10.7%）、锌（0.7-1.3%）、镁（余量）
- AM60B：铝（5.5-7%）、锌（0.2-1.5%）、镁（余量）
3. 铜合金系列：
- C87500：锌（3-4%）、锡（0.4-1.25%）、铝（0.01-0.2%）、铜（余量）
4. 铝锌合金系列：
- AZ31B：铝（2.5-3.5%）、锌（0.5-1.5%）、镁（余量）
需要注意的是，以上只是一些常见的锌合金成分示例，实际应用中可以根据具体要求进行调整和定制。
具体的锌合金成分应该根据制造商提供的技术规格书或具体产品要求来确定。
锌合金压铸工作原理锌合金压铸是一种常见的金属加工方法，它利用压力将熔融的锌合金注入到模具中，随后冷却凝固成型。
这种工艺广泛应用于汽车、电子、机械等领域，因为它可以高效地生产各种形状的金属零件。
锌合金压铸的工作原理可以简单地概括为以下几个步骤：1. 准备模具：根据所需零件的形状和尺寸，制作模具。
模具通常由两部分组成，上模和下模，它们可以互相组合成零件的形状。
2. 加热锌合金：将锌合金加热到熔点，通常约为419℃。
锌合金的成分可以根据需要进行调整，以提供所需的机械性能和耐腐蚀性能。
3. 注入模具：一旦锌合金达到了适当的温度，就通过喷嘴将熔融的锌合金注入模具中。
注入时需要施加一定的压力，以确保锌合金充满整个模具腔。
4. 冷却凝固：注入模具后，锌合金会立即开始冷却，并逐渐凝固成型。
冷却时间通常在几秒钟到几分钟之间，具体取决于零件的尺寸和形状。
5. 脱模：当锌合金完全凝固后，模具会打开，将成型的零件取出。
在取出之前，需要确保零件已经达到足够的硬度和强度。
锌合金压铸的工作原理主要依靠锌合金的熔点和凝固过程来实现零件的成型。
通过控制加热温度、注入速度和冷却时间等参数，可以实现对零件质量的控制。
同时，模具的设计和制造也至关重要，它决定了零件的几何形状和尺寸精度。
锌合金压铸工艺的优点在于生产效率高、成本低、零件表面质量好等。
然而，在实际生产过程中还需要注意一些问题，如锌合金的脆性和易氧化性，模具的寿命和维护等。
通过不断改进工艺和技术，可以进一步提高锌合金压铸的质量和效率。
锌合金压铸工作原理简单明了，通过熔融、注入、冷却凝固等步骤完成零件的成型。
它是一种重要的金属加工方法，广泛应用于各个领域。
随着科技的进步和工艺的改进，锌合金压铸将会在未来发展出更广阔的应用前景。
压铸锌合金牌号压铸锌合金是一种常用的金属材料，因其具有优良的铸造性能和机械性能，在工业、汽车、电子等领域得到广泛应用。
而在不同的应用领域中，需要使用不同规格的压铸锌合金牌号。
本文将围绕“压铸锌合金牌号”展开阐述。
一、什么是压铸锌合金？压铸锌合金是一种采用高压将液态铝合金注入模具中进行冷却凝固，形成具有特定形状结构的金属材料。
其特点是加工简单、成本低、具有高强度、耐腐蚀性能和优异的表面处理功能，适用于电子、电信、机械、汽车、航空等领域的制造。
二、压铸锌合金牌号的分类在国际标准中，压铸锌合金按照其成分不同，可以分为如下几种牌号：1. ZAMAK系列：ZAMAK系列是一种由铝、铜、锌、可加工的铝类材料组成的合金材料。
该系列产品具有高强度、高粘性、优异的机械性能和耐腐蚀性能，在汽车、电子、电器和建筑等领域得到广泛应用。
2. ZA系列：ZA系列是一种由铝、锌、铁、铜和镁等元素组成的压铸锌合金。
该系列产品具有优异的刚性和耐磨性能，适用于汽车发动机罩、楼宇幕墙、汽车制动器、液压部件等领域的制造。
3. ZP系列：ZP系列是一种由铝、锌、铜、铁、镁等多种元素组成的金属合金。
该系列产品具有较好的耐腐蚀性能、高强度和可加工性，适用于汽车部件、电器配件等领域的制造。
三、不同压铸锌合金牌号的应用领域不同的压铸锌合金针对的应用领域和产品类型不同。
以下是不同压铸锌合金牌号的应用领域：1. ZAMAK-3和ZAMAK-5：汽车零件、建筑构件、各种户外产品等。
2. ZA-8：汽车零部件、电信设备、电动工具部件等。
3. ZP-3：机械部件、家用电器配件、汽车零部件等。
四、结语压铸锌合金是一种广泛应用的金属材料，具有成本低、成型快、高强度、耐腐蚀、可精密加工等特点。
在选用不同压铸锌合金牌号时，需根据不同的应用领域和产品类型，选择合适的材料规格，以保障产品质量和生产成本。
锌合金压铸件起泡缺陷分析锌合金压铸件目前广泛应用于各种装饰方面，如家具配件、建筑装饰、浴室配件、灯饰零件、玩具、领带夹、皮带扣、各种金属饰扣等，因而对铸件表面质量要求高，并要求有良好的表面处理性能。
而锌合金压铸件最常见的缺陷是表面起泡。
1.缺陷表征：压铸件表面有突起小泡。
•压铸出来就发现。
•抛光或加工后显露出来。
•喷油或电镀后出现。
2.产生原因：1．孔洞引起：主要是气孔和收缩机制，气孔往往是圆形，而收缩多数是不规则形。
（1）气孔产生原因：a 金属液在充型、凝固过程中，由于气体侵入，导致铸件表面或内部产生孔洞。
b 涂料挥发出来的气体侵入。
c 合金液含气量过高，凝固时析出。
当型腔中的气体、涂料挥发出的气体、合金凝固析出的气体，在模具排气不良时，最终留在铸件中形成的气孔。
（2）缩孔产生原因： a 金属液凝固过程中，由于体积缩小或最后凝固部位得不到金属液补缩，而产生缩孔。
b 厚薄不均的铸件或铸件局部过热，造成某一部位凝固慢，体积收缩时表面形成凹位。
由于气孔和缩孔的存在，使压铸件在进行表面处理时，孔洞可能会进入水，当喷漆和电镀后进行烘烤时，孔洞内气体受热膨胀；或孔洞内水会变蒸气，体积膨胀，因而导致铸件表面起泡。
2．晶间腐蚀引起：锌合金成分中有害杂质：铅、镉、锡会聚集在晶粒交界处导致晶间腐蚀，金属基体因晶间腐蚀而破碎，而电镀加速了这一祸害，受晶间腐蚀的部位会膨胀而将镀层顶起，造成铸件表面起泡。
特别是在潮湿环境下晶间腐蚀会使铸件变形、开裂、甚至破碎。
（如右图1）3．裂纹引起：水纹、冷隔纹、热裂纹。
•水纹、冷隔纹：金属液在充型过程中，先进入的金属液接触型壁过早凝固，后进入金属液不能和已凝固金属层熔合为一体，在铸件表面对接处形成叠纹，出现条状缺陷，见图2。
水纹一般是在铸件表面浅层；而冷隔纹有可能渗入到铸件内部。
•热裂纹：a 当铸件厚薄不均，凝固过程产生应力；b 过早顶出，金属强度不够；c 顶出时受力不均d 过高的模温使晶粒粗大；e 有害杂质存在。
1 主题内容与适用范围本标准规定了锌合金压铸件分类、技术要求、试验方法、检验方法、检验规则、交货条件等。
本标准适用于锌合金铸件。
2 引用标准GB 5678 铸造合金光谱分析取样方法GB 6060.1 表面粗糙度比较样块铸造表面GB 6414 铸件尺寸公差GB/T 11350劲铸件机械加工余量GB/T 13818 压铸锌合金3 铸件的分类和分级3.1铸件按使用要求分为三类(见表1)。
3.2 铸件表面按使用范围分为三级（见表2）。
3.3 铸件标记。
3.4 未注明铸件类别、级别和尺寸公差者，均按本标准的最低级别处理。
4 技术要求。
4.1 合金的化学成分应符合GB/T 13818的规定。
4.2 力学性能。
4.2.1 当采用压铸件试样检验时，铸件的力学性能应符合GB/T13818的规定。
4.2.2 当采用压铸件本体检验时，铸件力学性能由供需双方商定。
4.3 铸件尺寸公差不包括铸造斜度，对铸造斜度的规定见附录A（参考件）。
4.3.1 成批或大批量生产的铸件尺寸公差应按GB 6414的规定执行。
4.4 铸件尺寸公差不包括铸造斜度。
4.5 其它要求。
4.5.1 铸件内部缺陷如有要求应与供需双方一致同意的标准或要求相符合，其标准可包括：X射线底片、照片、无损探伤或压铸件剖面。
4.5.2 铸件的浇口、飞边、溢流口、隔皮等应予清理。
但允许留有痕迹。
4.6 对铸件气压密性、液压气密性及本标准未列项目加以控制时由供需双方商定。
4.7 在不能影响铸件使用的条件下，经用户同意供方可以对铸件进行浸渗和修补。
5 试验方法5.1 化学成分。
5.1.1 合金化学成分的检验方法应符合GB/T 13818中5.1.1的规定。
5.1.2 光谱分析的取样方法可参照GB 5678进行。
5.2 力学性能。
5.2.1 合金性能的检验方法应符合GB/T 13818中5.2的规定。
5.2.2 采用铸件本体试样时，切取部位、尺寸、型式由供需双方商定。
5.3 铸件表面粗糙度用GB6060.1的比较样块测定。
6 检验规则6.1 化学成分。
化学成分的检验应符合GB/T 13818中5.1的规定。
6.2 力学性能。
6.2.1 力学性能的检验频率应符合GB/T 13818中5.2.1有规定。
6.3 铸件表面质量应按3.2、4.5.2、4.5.3规定逐件检查。
6.4 铸件表面粗糙度按GB 6060.1的规定进行检测。
6.5铸件几何尺寸按批次抽验数量由供需双方商定，高验结果必须符合4.3的规定。
7 包装、运输、贮存7.1 铸件的包装应保证在运输过程中和存放时间防止潮湿和机械损伤。
7.2 包装的标志应有：名称、数量、合金牌号、检验合印记和交付日记。
7.3 运输由双方商定。
附录A 锌合金压铸件铸造斜度（参考件）Al 锌合金压铸件内腔的一般铸造斜度如下，铸件外壁铸造斜度为内腔度的1/2，见表Al。
表AlA2 锌合金压铸件的铸孔直径与最大深度的关系及其铸造斜度的规定见表A2表A2A3 锌合金压铸件的最小铸造斜度见表A3表A3A4 锌合金压铸件尺寸公差不包括由于铸造斜度而引起的尺寸增减，但必须保证铸件的最小极限尺寸。
附录B表B 锌合金压铸件表面质量分级1 主题内容与适用范围本标准规定了压铸锌合金的牌号和代号的表示方法、技术要求以及检验办法。
本标准适用于制造锌合金压铸件。
2 引用标准GB 228 金属拉伸试验法GB 229 金属夏比（V型缺口）冲击试验方法GB 231 金属布氏硬度试验方法GB 473 锌化学分析方法GB/T 13822 压铸有色合金试样3 分类3.1 压铸锌合金化学成分和力学性能。
（见表1）3.2 牌号的表示方法。
压铸锌合金牌号是由锌及主要合金元素的化学符号组成。
主要合金元素后面跟有表示其各义百分含量的数字（名义百分含量为该元素的平均百分含量和修均化整值）。
在合金牌号前面以字母“Z”（“铸”字汉语拼音第一字母）表示用于压力铸造。
3.3 代号的表示方法本标准中合金代号由字母“Y”、“X”（“压”、“锌”字两汉语拼音第一个字母）及其后面的三位阿拉伯数字组成。
YX后面前两位数字表示合金中化学元素铝的名义百分含量，第三个数字表示合金中化学元素铜的名义百分含量。
4 技术要求4.1 压铸锌合金的化学成分和力学性能应符合表1的规定。
4.2 压铸锌合金的力学性能是在规定的工艺参数下，采用单铸拉力试样和冲击试样所测得的铸态性能。
试样的尺寸及形状应符合GB/T 13822的规定。
5 试验方法和检验规则5.1 化学成分。
5.1.1 合金化学成分检验按GB 473的规定，在保证分析精度的条件下，允许使用其它方法.其化学成分应符合表1的规定。
5.1.2 化学成分的检验频率每炉取样一组，如有特殊要求，由供需双方商定。
5.1.3 化学成分第一次检验不合格，允许重新取样，如仍不合格则该炉合金不合格。
5.2 力学性能。
5.2.1 力学性能的检验频率由供方自定。
如有特殊要求，由供需双方商定。
5.2.2 拉力试验测定应符合GB 228的规定。
5.2.3 布氏硬度测定应符合GB 231的规定。
5.2.4 冲击韧性测定应符合GB 229的规定。
但不作为验收依据。
5.2.5 试样每组三根，如受检的三根试样中有两根力学性能不合格，则该检验结果不合格，允许用加倍的试样进行第二次检验，如果第二次检验中有两根不合格，但总的平均值合格时认为检验结果合格。
如不合格的试样多于两根，则认为检验结果不合格。
1 主题内容与适用范围本标准规定了铝合金压铸件的技术要求、质量保证、试验方法及检测规则和交货条件等。
本标准适合于铝合金压铸件。
2 引用标准GB 1182 形状和位置公差代号及其标准GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829 用期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB 6060.1 表面粗糙度比较样块铸造表面GB 6060.4 表面粗糙度比较样块抛(喷)妨丸,喷砂加工表面GB6214 铸件尺寸公差GB/T 11.350 铸件机械加工余量GB/T 15115 压铸铝合金3 技术要求3.1 化学成分。
合金的化学成分应符合GB/T 15115的规定。
3.2 力学性能。
3.2.1 当采用压铸试样检验时，其力学性能应符合GB/T 15115的规定。
3.2.2 当采用压铸件本体试验时，其指定部位切取试样的力学性能不得低于单铸试样的75%，,若有特殊要求，可由供需双方商定。
3.3 压铸件尺寸。
3.3.1 压铸件的几何形状和尺寸应符合铸件图样的规定。
3.3.2 压铸件尺寸公差应按GB 6414的规定执行,有特殊规定和要求时,须在图样上注明。
3.3.3 压铸件有形位公差要求时，其标注方法按GB 1182的规定。
3.3.4 压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准，有特殊规定和要求时，须在图样上注明。
3.4 压铸件需要机械加工时，其加工余量按GB/T 11350的规定执行。
若有特殊规定和要求时，其加工余量须在图样上注明。
3.5 表面质量。
3.5.1 铸件表面粗糙度应符合GB 6060.1的规定。
3.5.2 铸件不允许有裂纹、欠铸、疏松、气泡和任何穿透性缺陷。
3.5.3 铸件允许有擦伤、凹陷、缺肉和网状毛刺等缺陷，但其缺陷的程度和数量应该与供需双方同意的标准相一致。
3.5.4 铸件的浇口、飞边、溢流口、隔皮、顶杆痕迹等应清理干净，但允许留有痕迹。
3.5.5 若图样无特别规定，有关压铸工艺部分的设置，如顶杆位置、分型线的位置、浇口和溢流口的位置等由生产厂自行规定；否则图样上应注明或由供需双方商定。
3.5.6 压铸件需要特殊加工的表面，如抛光、喷丸、镀铬、涂覆、阳极氧化、化学氧化等须在图样上注明或由供需双方商定。
3.6 内部质量。
3.6.1 压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据.3.6.2 对压铸件的气压密封性、液压密封性、热处理、高温涂覆、内部缺陷（气孔、疏孔、冷隔、夹杂）及本标准未列项目有要求时，可由供需双方商定。
3.6.3 在不影响压铸件使用的条件下，当征得需方同意，供方可以对压铸件进行浸渗和修补(如焊补、变形校整等)处理。
4 质量保证4.1 当供需双方合同或协议中有规定时，供方对合同中规定的所有试验或检验负责。
合同或协议中无规定时，经需要方同意，供方可以用自己适宜的手段执行本标准所规定的试验和要求，需方有权对标准中的任何试验和检验项目进行检验，其质量保证标准应根据供需双方之间的协议商定。
4.2 根据压铸生产特点，规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量，设备、化学成分、铸造和操作连续性的任何重大变化都应被认为是新和一批量开始。
供方对每批压铸件都要随机或统计地抽样检查，确定是否符合全部技术要求和合同或铸件图样的规定要求，检验结果应予以记录。
5 试验方法及检验规则5.1 化学成分。
5.1.1 合金化学成分的检验方法，检验规则和复检应符合GB/T 15115的规定。
5.1.2 化学成分的试样也可取自压铸件，但必须符合 GB/T 15115的规定。
5.2 力学性能。
5.2.1 力学性能的检验方法，检验频率和检验规则应符合GB/T 15115的规定。
5.2.2 采用铸件本体为试样时，切取部位尺寸、测试形式由供需双方商定。
5.3 压铸件几何尺寸的检验可按检验批量抽验或按GB 2828、GB 2829的规定进行，抽检结果必须符合本标准3.3的规定5.4 压铸件表面质量应逐渐检查,检查结果应符合标准3.5的规定.5.5 压铸件表面粗糙度按GB 6060.1的规定执行。
5.6 压铸件需抛光加工表面按GB6060.4的规定执行。
5.7 压铸件需要喷丸\喷砂加工表面按GB6060.5的规定执行。
5.8 压铸件内部质量的试验方法及检验规则由供需双方商定。
可以包括：X射线照片、无损探伤、耐压试验、金相图片和压铸件剖面等，其检验结果应符合3.6的规定。
5.9 经浸渗和修补处理后的压铸件应做相应的质量检验。
6 压铸件的交付、包装、运输与储存。
6.1 当在合同或协议中有要求时，供方应提供需方一份检验证明，用来说明每批压铸件的取样\试验和检验符合本标准的规定。
6.2 合格压铸件交付时，必须附有检验合格证，其上应写下列内容:产品名称、产品号、合格牌号、数量、交付状态、制造厂名、检验合格印和交付时间。
有特殊检验项目者，应在检验合格证上注明检验和条件和结果。
6.3 压铸件的包装\运输与储存，由供需双方商定。
