质量管理体系过程识别乌龟图(优质文档，可直接使用，可编辑，欢迎下载）附件二、C1、与产品有关的要求的确定和评审过程C2、产品质量先期策划过程 ?C3、生产计划管理过程C4、产品生产过程C5、交付过程C6、顾客信息反馈处理过程C7、顾客满意度评价过程?S1、设备管理过程S2、模具和工装管理过程用何指标衡量？用何程序、方法？S3、产品防护过程S4、标识和可追溯性过程S5、监视和测量设备控制过程S6、测量、检验和试验过程S7、不合格品控制过程S8、顾客财产管理过程S9、人力资源过程S10、采购过程S11、文件控制过程S12、记录控制过程M1、经营计划过程用何指标衡量？用何程序、方法？M2、质量成本管理过程M3、内部审核过程M4、管理评审过程M5、持续改进过程附件5：锐诚信质量管理体系过程识别清单表(1)锐诚信质量管理体系过程识别清单表(2）编制/日期：审批/日期：本手册依据ISO9001:2021《质量管理体系 要求》制定,规定了本公司质量管理体系的总体要求.本质量管理体系（手册)覆盖本公司生产的所有中间合金和涉及与上述产品设计开发、制造、销售和服务有关的所有场所、作业过程和职能部门。

理解组织及其环境外部因素的相关信息进行监视、评审和即使更新，以便及时了解和掌握可能对公司的目标造成影响的变更和趋势。

并采取相应措施以适应公司环境的变化，确保实现公司质量管理体系的预期结果.理解相关方的需求和期望公司应确定与质量体系有关的相关方,并确定相关方的需求和期望。

公司应对相关方的需求和期望相关信息进行评审、见识和响应.根据公司实际情况，附录一、质量管理体系过程顺序及相互关系图。

德信诚培训网
更多免费资料下载请进：

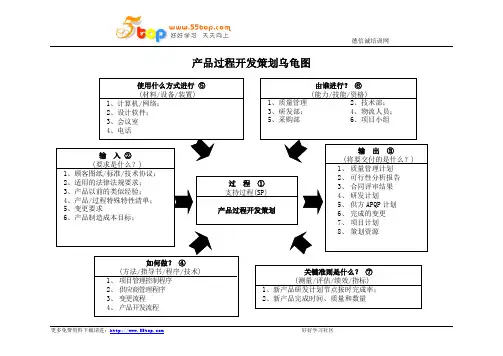

好好学习社区 产品过程开发策划乌龟图
输 入 ② (要求是什么？) 1、顾客图纸/标准/技术协议； 2、适用的法律法规要求； 3、产品以前的类似经验； 4、产品/过程特殊特性清单； 5、变更要求 6、产品制造成本目标； 过 程 ① 支持过程(SP) 产品过程开发策划 如何做？ ④ (方法/指导书/程序/技术) 1、 项目管理控制程序 2、 供应商管理程序 3、 变更流程 4、 产品开发流程
关键准则是什么？ ⑦ (测量/评估/绩效/指标) 1、新产品研发计划节点按时完成率； 2、新产品完成时间、质量和数量
使用什么方式进行 ⑤ (材料/设备/装置) 1、计算机/网络； 2、设计软件； 3、会议室 4、电话 输 出 ③ (将要交付的是什么？) 1、 质量管理计划 2、 可行性分析报告 3、 合同评审结果 4、 研发计划 5、 供方APQP 计划 6、 完成的变更 7、 项目计划 8、 策划资源 由谁进行？ ⑥ (能力/技能/资格) 1、质量管理 2、技术部； 3、研发部； 4、物流人员； 5、采购部 6、项目小组。

理解组织及其背景环境—过程分析乌龟图
理解相关方的需求和期望—过程分析乌龟图
过程方法—过程分析乌龟图
针对质量管理体系的领导作用与承诺—过程分析乌龟图
针对顾客需求和期望的领导作用与承诺—过程分析乌龟图
风险和机遇的应对措施—过程分析乌龟图
监视和测量设备—过程分析乌龟图
知识—过程分析乌龟图
能力—过程分析乌龟图
文件信息—过程分析乌龟图
运行策划和控制—过程分析乌龟图
市场需求的确定和顾客沟通—过程分析乌龟图
运行策划过程—过程分析乌龟图
外部供应的产品和服务的控制—过程分析乌龟图
产品和服务的开发—过程分析乌龟图
产品生产和服务提供的控制—过程分析乌龟图
标识和可追溯性—过程分析乌龟图
顾客或外部供方的财产—过程分析乌龟图
产品防护—过程分析乌龟图
交付后的活动—过程分析乌龟图
监视、测量分析和评价总则—过程分析乌龟图
顾客满意—过程分析乌龟图
数据分析与评价—过程分析乌龟图
不符合与纠正措施—过程分析乌龟图
改进—过程分析乌龟图。

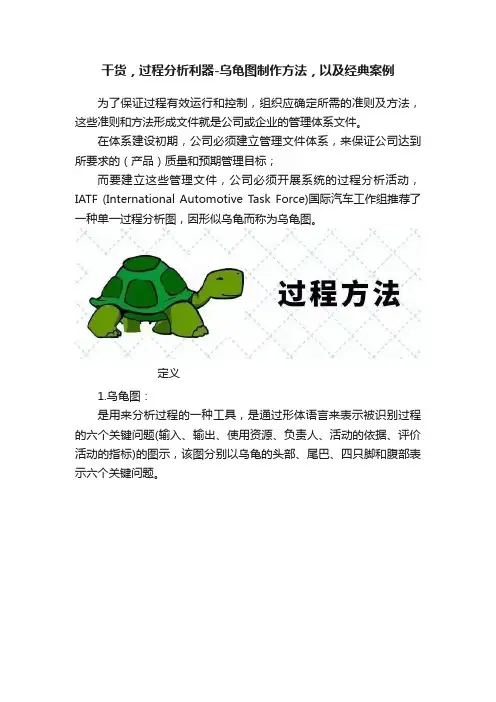

干货，过程分析利器-乌龟图制作方法，以及经典案例为了保证过程有效运行和控制，组织应确定所需的准则及方法，这些准则和方法形成文件就是公司或企业的管理体系文件。

在体系建设初期，公司必须建立管理文件体系，来保证公司达到所要求的（产品）质量和预期管理目标；而要建立这些管理文件，公司必须开展系统的过程分析活动，IATF (International Automotive Task Force)国际汽车工作组推荐了一种单一过程分析图，因形似乌龟而称为乌龟图。

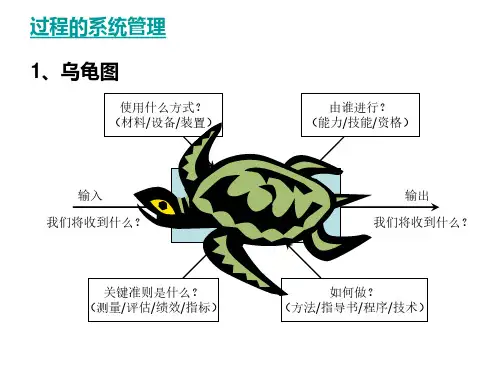

定义1.乌龟图：是用来分析过程的一种工具，是通过形体语言来表示被识别过程的六个关键问题(输入、输出、使用资源、负责人、活动的依据、评价活动的指标)的图示，该图分别以乌龟的头部、尾巴、四只脚和腹部表示六个关键问题。

2.顾客导向过程COP：也叫与顾客的有关的过程，通过输入和输出直接和外部顾客联系的过程，直接对顾客产生影响，是给公司直接带来效益的过程。

公司通过识别和管理以下COP，以实现顾客满意：•C1：市场营销•C2：合同与订单管理•C3：产品和过程开发•C4：产品制造•C5：产品交付与服务•C6：顾客满意度管理3.支持过程SP：提供主要资源或能力，为了实现公司的经营目标，支持COP实现预计目标的过程。

支持过程是支持COP功能的必要过程。

公司通过对以下SP的管理，确保实现公司的经营目标：•S1：基础设施与环境管理•S2：监视和测量资源管理•S3：知识与信息管理•S4：人力资源管理•S5：文件与记录管理•S6：采购与供应商管理•S7：工装模具管理•S8：标识与可追溯性•S9：产品防护与存储•S10：产品监视与测量•S11：不合格品管理4.管理过程MP：用来衡量和评价顾客导向过程和支持过程的有效性和效率、组织策划将顾客要求转化为组织衡量的目标和指标，确定公司组织结构、产生公司决策和目标及其更改等过程。

公司通过对以下MP的管理，确保公司有效决策和持续改进——•M1：组织的环境•M2：领导作用•M3：风险和机遇•M4：经营计划•M5：数据分析与评价•M6：内部审核•M7：管理评审•M8：改进识别乌龟图的十步法Step1：识别过程和过程所有者（负责部门）；Step2：识别基本的输入（顾客要求）；Step3：识别基本的输出（需求满足）；Step4：识别分过程，把输入转换成输出；Step5：根据分过程完善输入；Step6：据分过程完善输出；Step7：根据分过程识别每一步需要的设备设施；Step8：根据分过程识别每一步需要什么人执行；Step9：识别方法，使过程控制标准化；Step10：识别过程绩效指标，评估效果和效率。

过程分析工作表（乌龟图）1 / 43过程分析工作表( 乌龟图)3 / 43过程分析工作表（乌龟图)5 / 437 / 43顾客满意监视和测量过程1.确定获取顾客满意信息的方法2.监视和测量交付产品的质量性能3.监视和测量顾客生产中断和退货4.监测计划交付的业绩和附加运费5.监视制造过程业绩是否符合顾客 对产品质量和过程效率的要求6.动态统计监测的信息.7.标杆比较.8.分析并优先解决与顾客相关的问题.9.纠正措施的实施10.持续改进.质量管理体系的要求客户要求 合格的人员 持续改进的要求竞争需要顾客满意度监测程序SPC 统计技术 IT 系统顾客满意程度得到及时客观的测量并传达 电话、传真、电脑合格的销售人员、 工程、客户、生产质保、1.反应时间.2.交付准时度 .3.顾客满意度.4.PPM.5.过程能力划8 / 43ﻬ预防性维护过程 1.识别关键过程设备 2.提供维护资源 3.策划建立维护系统 4.建立维护目标 5.执行维护计划6.设备和工装保护（不用时）7.获得关键生产设备零配件8.评价维护目标9.持续改进生产设备的有效性和 效率质量管理体系的要求客户要求 法规要求 合格的人员 设备策划维护保养规程 维护计划 设备管理程序及时正确进行了维护 为生产提供稳定的生产设备气枪、酒精、润滑剂、清洁剂……合格的维护员、 设备管理员、工程 部技术员、设备供应商1.设备利用率2.维护时间3.维护成本4.生产计划完成率设备预防性维护9 / 43ﻬ过 程 分 析 工 作 表 ( 乌 龟 图 ）与产品有关的要求的评审过程 1.规定与产品有关的要求 3.传达产品有关的要求 4.组织评审5.可行性研究（风险分析）6.顾客沟通7.变更与修改8.资料记录与保存质量管理体系的要求客户要求 法规要求 合格的人员 生产计划 业务计划APQP 、CP IT 系统 文件管理系统 与顾客有关过程的控制程序文件及时正确得到评审结论电话、传真、电脑复印机合格的销售人员、 工程、客户、生产 质保、采购1.反应时间2.成本目标3.要求达成率4.业务量与产品有关的要求的评审过程10 / 43过程分析工作表(乌龟图）11 / 4312 / 43过程分析工作表( 乌龟图)13 / 4314 / 43过程分析工作表（乌龟图）15 / 4316 / 43过程分析工作表( 乌龟图）17 / 43过程分析工作表（乌龟图)18 / 43过程分析工作表（乌龟图)20 / 4321 / 43过程分析工作表( 乌龟图）22 / 4323 / 43过程分析工作表( 乌龟图)24 / 4325 / 43ﻬ过程分析工作表( 乌龟图）26 / 43过程分析工作表( 乌龟图）28 / 4329 / 43过程分析工作表(乌龟图)设计所30 / 4331 / 4332 / 43过程分析工作表（乌龟图)34 / 43过程分析工作表（乌龟图）销售总公司36 / 43过程分析工作表（乌龟图)38 / 4339 / 4340 / 4341 / 43过程分析工作表(乌龟图)42 / 4343 / 43。
