汽车检测与诊断技术-完整版

1.汽车检测与诊断技术是研究汽车检测方法、检测原理、诊断理论，在汽车不解体的条件下，确定汽车技术状况及故障部位、原因的一门学科。

2.诊断参数的分类：①工作过程参数②伴随过程参数③几何尺寸参数3.诊断参数应满足以下原则：①灵敏性②单值性③稳定性④信息性⑤经济性⑥方便性4.汽车检测站按服务功能可分为：①安全检测站②环保检测站③维修检测站④综合检测站5.汽车底盘测功机的功能：①测试汽车驱动轮的输出功率②测试汽车的加速能力③测试汽车的滑行能力④测试汽车传动系的传动效率⑤检测及校正车速——里程表⑥间接测试汽车发动机的功率6.底盘测功机使用时被测车辆的准备：①调整发动机供油系和点火系至最佳工作状态②检查发动机的机油压力③检查传动系、车轮的连接情况并紧固④清洁轮胎、检查轮胎气压是否符合规定⑤运行走热全车，使之达到正常热状态7.功率测试方法：①设定试验车速或力矩②起动发动机，由低速挡逐渐换入最高档，逐渐踩下加速踏板，使节气门全开③调节底盘测功机加载装置的负荷,使试验车速稳定在设定车速④发动机转速稳定后，读取和记录仪表指示的功率值⑤每个试验车速下重复测试三次，取功率的平均值8.汽车燃油经济性评价指标：①等速百公里油耗②循环百公里油耗9.按测试方法，油耗仪可分为：①容积式油耗仪②质量式油耗仪③流量式油耗仪④流速式油耗仪10.油路中空气泡的排除：排除空气泡时，可采用手动泵泵油，同时卸开油管接头，连续泵油直至泵出的油不含气泡为止。

11.汽车燃油经济性试验可分为：①道路试验②室内台架试验12.汽车燃油消耗量的台架试验是由底盘测功机和油耗仪配合使用完成的。

13.汽车转向轮定位的车轮外倾与车轮前束两个参数配合不恰当时，汽车转向轮出现横向滑动量，不仅不能保持稳定的直线行驶状态，而且行驶阻力增大，并加剧转向轮轮胎面的不正常磨损，因此应对汽车转向轮的侧滑量进行检测。

14.评价汽车制动的性能：①制动距离②制动稳定性15.反力滚筒式制动试验台的使用特点：测试条件稳定，检测结果重复性较好，能定量检测汽车各个车轮的制动力和其他参数，且试验台结构简单、使用方便，检测过程迅速、经济、安全，不受外界条件限制。

汽车检测与诊断的参数及其标准汽车的检测与诊断是确定汽车技术状况的技术，不仅要求有完善的检测、分析、判断的手段和方法，而且在检测诊断汽车技术状况时，必须选择合适的诊断参数，确定合理的诊断参数标准和最佳诊断周期。

诊断参数、诊断参数标准、最佳诊断周期是从事汽车检测诊断工作必须掌握的基础知识。

一、汽车诊断参数1 .诊断参数概述诊断参数，是表征汽车、汽车总成及机构技术状况的量。

在检测诊断汽车技术状况时，需要采用一种与结构参数有关而又能表征技术状况的间接指标，该间接指标称为诊断参数。

诊断参数既与结构参数紧密相关，又能够反映汽车的技术状况，是一些可测的物理量和化学量。

汽车诊断参数包括工作过程参数、伴随过程参数和几何尺寸参数。

(1)工作过程参数该参数是汽车、总成或机构工作过程中输出的一些可供测量的物理量和化学量。

例如，发动机功率、汽车燃料消耗量、制动距离或制动力。

汽车不工作时，工作过程参数无法测量。

(2)伴随过程参数该参数是伴随工作过程输出的一些可测量，例如振动、噪声、异响、温度等。

这些参数可提供诊断对象的局部信息，常用于复杂系统的深入诊断。

汽车不工作时，无法测量该参数。

(3)几何尺寸参数该参数可提供总成或机构中配合零件之间或独立零件的技术状况，例如配合间隙、自由行程、圆度、圆柱度、端面圆跳动、径向圆跳动等。

这些参数虽提供的信息量有限，但却能表征诊断对象的具体状态。

汽车常用诊断参数如表1-1所示。

表1-1汽车常用诊断参数2.诊断参数的选择原则为了保证诊断结果的可信性和准确性，在选择诊断参数时应遵循以下的原则:(1)灵敏性灵敏性亦称为灵敏度，是指诊断对象的技术状况在从正常状态到进入故障状态之前的整个使用期内，诊断参数相对于技术状况参数的变化率。

选用灵敏性高的诊断参数诊断汽车的技术状况时，可使诊断的可靠性提高。

(2)稳定性稳定性指在相同的测试条件下，多次测得同一诊断参数的测量值，具有良好的一致性(重复性) 。

诊断参数的稳定性越好，其测量值的离散度越小。

第一章汽车检测与诊断技术概述第一节概述一、术语解释（1）汽车技术状况—定量测得的表征某一时刻汽车外观和性能的参数值的总和。

汽车技术状况等级划分：一级，完好车：行车行驶到第一次定额大修间隔里程的2/3 和第二次定额大修间隔里程的2/3 以前，汽车各主要总成的基础件和零部件坚固可靠，技术性能良好；发动机运转平稳，无异响，动力性能良好，燃润料消耗不超过定额指标，废气排放、噪声符合国家标准；各项装备齐全、完好，在运行中无任何保留条件。

二级，基本完好车：车辆主要技术性能和状况或行驶里程低于完好车的要求，但符合GB7258-2004 的规定，能随时参加运输。

三级，需修车：送大修前最后一次二级维护的车辆和正在大修或代更新尚在行驶的车辆。

四级，停驶车：预计在短期内不能修复或无修复价值的车辆。

（2）汽车故障—汽车部分或完全丧失工作能力的现象。

按丧失工作能力程度分：局部故障—汽车部分丧失工作能力，即降低了使用性能的故障。

完全故障—汽车完全丧失工作能力，不能行驶的故障（4）汽车诊断—在不解体（或仅卸下个别小件）条件下，确定汽车技术状况或查明故障部位、原因进行的检测、分析与判断。

第二章汽车诊断与检测技术基础（2 ）诊断参数：间接测量。

如点火、制动、侧滑、缸压、串气量等根据参数的性质分：（2）伴随过程参数定义—是伴随汽车、总成、机构工作过程的一些可测量。

可提供诊断对象的局部信息。

如振动、噪声、异响、过热等。

汽车不工作时，无法测得。

（理解）2、诊断参数的选择原则（1）灵敏性定义—是指诊断对象的技术状况从正常状态到进入故障状态之前的整个试用期内，诊断参数相对于技术状况参数的变化率。

（2）单值性定义—是指汽车技术状况参数从开始值变化到终了值的范围内，诊断参数的变化不应出现极限值。

（3）稳定性定义—是指在相同的测试条件下，多次测得同一诊断参数的测量值，具有良好的一致性（或重复性）。

（记）（4）信息性定义—是指诊断参数对汽车技术状况具有的表征性。

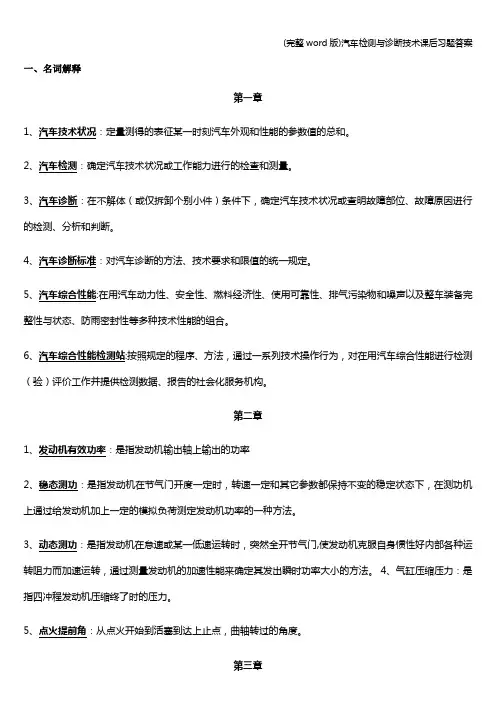

一、名词解释第一章1、汽车技术状况：定量测得的表征某一时刻汽车外观和性能的参数值的总和。

2、汽车检测：确定汽车技术状况或工作能力进行的检查和测量。

3、汽车诊断：在不解体（或仅拆卸个别小件）条件下，确定汽车技术状况或查明故障部位、故障原因进行的检测、分析和判断。

4、汽车诊断标准：对汽车诊断的方法、技术要求和限值的统一规定。

5、汽车综合性能:在用汽车动力性、安全性、燃料经济性、使用可靠性、排气污染物和噪声以及整车装备完整性与状态、防雨密封性等多种技术性能的组合。

6、汽车综合性能检测站:按照规定的程序、方法，通过一系列技术操作行为，对在用汽车综合性能进行检测（验）评价工作并提供检测数据、报告的社会化服务机构。

第二章1、发动机有效功率：是指发动机输出轴上输出的功率2、稳态测功：是指发动机在节气门开度一定时，转速一定和其它参数都保持不变的稳定状态下，在测功机上通过给发动机加上一定的模拟负荷测定发动机功率的一种方法。

3、动态测功：是指发动机在怠速或某一低速运转时，突然全开节气门,使发动机克服自身惯性好内部各种运转阻力而加速运转，通过测量发动机的加速性能来确定其发出瞬时功率大小的方法。

4、气缸压缩压力：是指四冲程发动机压缩终了时的压力。

5、点火提前角：从点火开始到活塞到达上止点，曲轴转过的角度。

第三章1、离合器踏板自由行程：踏板踩下一定行程而离合器尚未分离，此时的踏板高度与踏板在自由状态时的高度之差，亦即是克服间隙所许有的踏板行程。

2、转向盘自由行程：是指汽车转向轮静止不动时,转动转向盘所测得的游动角度。

3、转向盘的转向力:是指在一定行驶条件下,作用在转向盘外缘的圆周力。

4、前轮前束:同一轴两端车轮轮辋内侧轮廓线的水平直径的端点为等腰梯形的顶点,等腰梯形前后底边之差。

5、车轮外倾：在过车轮轴线且垂直于汽车支撑平面的平面上，车轮轴线与水平线所夹的锐角。

第四章1、额定功率:标准环境状态下，制造厂根据发动机用途和特点，在规定的额定转速下所规定的总功率.第一章1、汽车检测按检测目的分为安全环保检测和综合性能检测两大类.2、汽车技术状况的的诊断是由检查、测量、分析、判断等一系列活动完成的,其基本方法主要分为人工经验诊断法、现代仪器设备诊断法、自诊断。
