夹治具设计需要遵循的一些设计准则

设计夹具的实施方案一、引言。

夹具是制造业中常用的工装工具，用于固定、夹持工件，以便进行加工、装配等工艺操作。

设计夹具的实施方案是制造业中的重要环节，直接关系到生产效率和产品质量。

本文将就设计夹具的实施方案进行探讨，以期为相关工作者提供一些参考和借鉴。

二、需求分析。

在设计夹具的实施方案之前，首先需要进行需求分析。

这包括对工件的尺寸、形状、材料等特性进行全面了解，以及对加工工艺和生产线的要求进行详细分析。

只有充分了解这些需求，才能为设计夹具提供有效的方案。

三、设计原则。

1. 精准度，夹具的设计必须保证夹持工件的精准度，以确保加工工艺的准确性和产品质量的稳定性。

2. 稳定性，夹具的结构必须稳定可靠，能够承受加工过程中的各种力和压力，不得出现松动或变形的情况。

3. 通用性，在设计夹具的实施方案时，要考虑到夹具的通用性，尽量使其能够适用于多种工件的加工，以提高生产效率。

4. 经济性，设计夹具的实施方案还需要考虑到成本因素，要在保证质量的前提下，尽量降低制造成本。

四、设计流程。

1. 收集信息，首先需要收集工件的相关信息，包括尺寸、形状、材料等特性，以及加工工艺和生产线的要求。

2. 初步设计，根据收集到的信息，进行初步的夹具设计，包括夹具的结构、夹持方式、夹持点的布置等。

3. 仿真验证，利用计算机辅助设计软件进行夹具的仿真验证，检验夹具在实际工艺中的可行性和稳定性。

4. 优化调整，根据仿真验证的结果，对夹具进行优化调整，以保证夹具的精准度、稳定性和经济性。

5. 制造试验，进行夹具的制造试验，检验夹具在实际生产中的性能和可靠性，对设计方案进行最终确认。

五、实施方案。

在设计夹具的实施方案中，需要充分考虑到工件的特性和加工工艺的要求，以及夹具的精准度、稳定性和经济性。

在设计流程中，要进行充分的信息收集和仿真验证，以保证夹具设计方案的科学性和可行性。

同时，还需要注重夹具的制造试验，以检验设计方案的实际效果。

只有这样，才能设计出符合实际需求的夹具，提高生产效率和产品质量。

夹具设计方案夹具设计在制造业中扮演着重要的角色，它们被广泛应用于生产过程中的材料管理和加工环节。

本文将讨论夹具设计的基本原则和步骤，以及如何根据具体需求制定夹具设计方案。

一、夹具设计的基本原则夹具设计的主要目标是提供良好的夹持力和稳定性，以确保工件在加工过程中保持确定位置和姿态。

以下是夹具设计的基本原则：1. 合理使用工件特征：夹具设计应充分考虑到工件的几何形状、材料和加工需求，选择适当的夹持方式和夹具结构。

不同形状和材料的工件可能需要不同的夹具形式，如机械夹持、磁性夹持或真空吸附等。

2. 保证夹具刚性：夹具设计应尽可能提高夹具的刚性和稳定性，以减少变形和振动对工件加工的影响。

合理选择材料和结构，增加横向支撑和加强结构的刚性，能够有效提升夹具的工作性能。

3. 优化夹持力分配：夹具设计应合理分配夹持力，避免因夹持力不均匀导致工件变形或失稳。

在夹具结构中增加调节装置，根据工件的形状和加工要求进行调整，能够提高夹持力的均匀分布。

4. 考虑夹具调节和固定：夹具设计应充分考虑调节和固定的需求，以适应不同尺寸、形状和数量的工件加工。

通过增加可调节的支撑和固定装置，能够提高夹具的灵活性和适应性。

二、夹具设计的步骤1. 确定需求：在进行夹具设计之前，需要明确工艺流程和工件加工的具体要求，了解工件的形状、尺寸和材料特性。

2. 进行夹具定位：根据工件的几何特征和加工要求，确定夹具的定位方式和位置，确保工件在加工过程中的稳定性和精度。

3. 设计夹具结构：根据工件的形状和尺寸，选择合适的夹持方式和夹具结构。

考虑夹具的刚性、稳定性和调整能力，进行夹具的整体设计。

4. 验证夹具设计：进行夹具设计的仿真分析或实际测试，验证夹具的夹持力和稳定性，确保夹具设计满足工件加工的需求。

5. 优化夹具设计：根据测试结果和实际使用情况，对夹具设计进行优化和改进。

通过调整夹具结构、材料和调节装置，提高夹具的工作效率和适应性。

三、夹具设计方案应根据具体的需求和工艺流程来制定。

通用夹具方案设计规范最新版通用夹具方案设计规范最新版一、设计原则1. 经济性：夹具设计应尽可能实现低成本和高效益的原则。

2. 通用性：夹具设计应具有一定的通用性，能够适用于多种工件的加工和装配。

3. 稳定性：夹具设计应具有足够的稳定性，能够确保工件在夹具中的位置和姿态不变。

4. 便捷性：夹具设计应便于使用和调整，能够快速完成夹具的装夹和拆卸。

5. 安全性：夹具设计应保证操作人员的安全，并避免对设备和工件造成损坏。

二、设计要求1. 结构设计：夹具结构应简单紧凑，易于制造和组装，各部件之间应具有良好的协调性。

2. 强度设计：夹具的关键部件应具备足够的强度和刚度，能够承受工作负荷和外部冲击。

3. 精度设计：夹具设计应考虑工件的精度要求，确保夹具对工件的定位和固定不会产生误差。

4. 自动化设计：夹具设计应考虑自动化生产的需求，提高生产效率和质量。

5. 维修性设计：夹具设计应考虑维修和更换部件的便捷性，降低维修成本和停机时间。

三、设计流程1. 确定夹具设计的目标和要求，包括工件的类型、加工过程、精度要求等。

2. 选择合适的夹具结构和原理，根据工件的特点和要求确定夹具的工作方式和定位方式。

3. 进行夹具零部件的设计和选型，根据夹具结构和工作原理确定各个部件的尺寸和材料。

4. 进行夹具的装配和试验，验证夹具的设计是否符合要求，并进行必要的调整和改进。

5. 编写夹具使用和维护手册，记录夹具的结构、使用注意事项和维护方法。

四、设计审核1. 设计部门应对夹具设计进行审核，确保夹具设计符合规范要求。

2. 生产部门和质量部门应对夹具的性能和精度进行测试和评估，确保夹具能够满足生产要求。

3. 进行实际生产试验，并根据生产情况对夹具进行改进和调整。

五、设计评估1. 根据夹具的成本、性能、稳定性和可靠性等指标对夹具的设计进行评估，确定是否满足设计要求。

2. 根据评估结果进行修正和改进，以提高夹具的效率和质量。

六、设计文件1. 夹具设计应包括夹具总图、零件图、装配图和BOM表等。

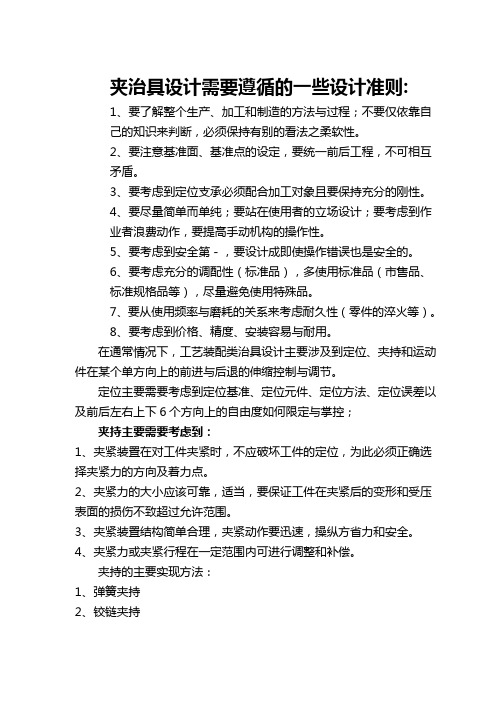

夹治具设计需要遵循的一些设计准则:1、要了解整个生产、加工和制造的方法与过程；不要仅依靠自己的知识来判断，必须保持有别的看法之柔软性。

2、要注意基准面、基准点的设定，要统一前后工程，不可相互矛盾。

3、要考虑到定位支承必须配合加工对象且要保持充分的刚性。

4、要尽量简单而单纯；要站在使用者的立场设计；要考虑到作业者浪费动作，要提高手动机构的操作性。

5、要考虑到安全第－，要设计成即使操作错误也是安全的。

6、要考虑充分的调配性（标准品），多使用标准品（市售品、标准规格品等），尽量避免使用特殊品。

7、要从使用频率与磨耗的关系来考虑耐久性（零件的淬火等）。

8、要考虑到价格、精度、安装容易与耐用。

在通常情况下，工艺装配类治具设计主要涉及到定位、夹持和运动件在某个单方向上的前进与后退的伸缩控制与调节。

定位主要需要考虑到定位基准、定位元件、定位方法、定位误差以及前后左右上下6个方向上的自由度如何限定与掌控；夹持主要需要考虑到：1、夹紧装置在对工件夹紧时，不应破坏工件的定位，为此必须正确选择夹紧力的方向及着力点。

2、夹紧力的大小应该可靠，适当，要保证工件在夹紧后的变形和受压表面的损伤不致超过允许范围。

3、夹紧装置结构简单合理，夹紧动作要迅速，操纵方省力和安全。

4、夹紧力或夹紧行程在一定范围内可进行调整和补偿。

夹持的主要实现方法：1、弹簧夹持2、铰链夹持3、定心夹持4、偏心夹持5、联动夹持6、螺旋夹持7、斜楔夹持夾治具一點經驗；一.夾治具作用1．增加生產速度，提高生產效率。

2．增加品質穩定性，降低不良率。

3．預防不良品注入工作站，提早發現不良品。

4．防止類似之零件產生混料。

5．減輕作業者負擔，提升生產效率與品質之穩定性。

二.制作時間及要求1.應在新產品開發階段設計，在量產時全面導入使用。

2.夾治具需考量架設之簡易性，以確保現場負責人員能有足夠之能力擔當此一工作，並能有效縮短架設之時間。

3.生產夾治具設計時需考量防呆設計，確保作業人員人身安全和零部件錯裝、少裝等。

夹具设计方案[正文]一、引言：夹具设计是工业生产过程中的一个关键环节，它旨在固定和定位工件，以确保在加工过程中保持工件的准确性和稳定性。

本文将介绍一种新型的夹具设计方案，旨在提高生产效率和产品质量。

二、设计原则：1. 稳定性：夹具应能够可靠地固定工件，防止工件在加工过程中产生振动或位移。

2. 精度：夹具应保持工件的准确位置和定位，确保工件在加工过程中的精度要求得以满足。

3. 可调性：夹具设计应具备一定的可调性，以适应不同尺寸和形状的工件，提高适用范围。

4. 物料选择：夹具所采用的材料应具备足够的刚性和耐用性，确保长时间使用而不失效。

三、夹具设计方案：基于以上设计原则，我们提出以下夹具设计方案：1. 结构设计：夹具采用钢材作为主要结构材料，具备足够的刚性和耐用性。

夹具主体分为底座、夹持装置和定位装置三部分。

2. 底座设计：底座为整个夹具的支撑结构，采用坚固的铸造钢材料制作，以确保夹具在使用过程中的稳定性。

底座上还可设置固定螺栓孔，以便与工作台等设备进行固定连接。

3. 夹持装置设计：夹持装置用于固定工件，并提供必要的力量以稳定工件。

根据工件的形状和尺寸，夹持装置采用可调节的卡盘结构，以适应不同工件的夹持要求。

夹持装置上设有夹持力调节螺栓，以实现对夹持力的精细调整。

4. 定位装置设计：定位装置用于确保工件的准确定位，使得工件在加工过程中保持正确的位置和方向。

定位装置采用可调式定位销和定位块的组合，以满足不同工件的定位要求。

5. 润滑系统设计：为减少夹具在使用过程中的摩擦和磨损，我们设计了内置润滑系统，通过给夹具各摩擦部位提供润滑剂，以延长夹具的使用寿命。

6. 安全保护设计：考虑到安全性和操作便捷性，夹具设计中还考虑了安全保护装置，如防护罩和急停按钮等，以避免操作人员因误操作而导致的伤害。

四、夹具设计方案的优势：1. 高度可调性：夹具可根据不同工件的尺寸和形状进行调整，无需更换夹具，提高生产效率。

2. 稳定性和精度：夹具结构稳定可靠，夹持力可调，工件定位准确，保证产品加工的稳定性和精度。

1. 概述本文描述了各种工装治具设计过程中，设计标准及注意事项。

2. 目的规范治具设计要求，确保工装治具统一化、规范化、防呆化、最优化、环保化，能够与使用设备匹配符合，生产方便快捷，满足品质要求。

3. 术语4. 内容4.1通常治具的主要制作材料是钢材、铝材、青铜、电木、压克力板、环氧树脂板等。

治具按照其动力驱动方式可以分为手动、半自动、全自动。

夹治具设计需要遵循的设计原则：4.1.1要了解整个生产、加工和制造的方法与过程；治具制作完成后，由生技部ME工程师验证OK后，填写《工装治具验证管理清单》，移交至生产部。

4.1.2根据产品结构不同，合理设计定位方式，要统一前后工程标准，不可相互矛盾。

4.1.3定位支撑必须配合加工对象,且要保持充分的可操作性。

4.1.4要尽量简单而单纯，要站在使用者的立场设计,要考虑到作业者浪费动作。

4.1.5治具的设计要体现安全性、防呆性。

4.1.6工装治具零配件标准化设计，尽量避免使用非标零配件造成使用成本浪费。

4.1.7要考虑到精度、安装容易与耐用。

4.1.8为了防止错混料出现，所有的工装夹治具都必须要做到专物专用，在所有的治具上优先考虑治具防呆定位，明确标示区分。

4.1.9治具制作依据公司有害物质管控的要求和标准，所有工装治具在设计用材以及加工制作过程中必须符合有害物质管理的各项要求，工装治具制作供应商在治具交接到我部ME工程师验收时，供应商需要提供有害物质检测报告，对不符合有害物质管理标准要求的治具进行报废并退回供应商，对合格治具的验收由ME工程师与品质工程师共同确认，并填写《工装治具验证管理清单》后，在治具上贴“HSF”标签方可在生产部产线使用。

4.2注塑整形、冲切水口治具：4.2.1治具底座的四角避空位置一定要避开产品TP边。

4.2.2 治具底座要做一个防呆的定位柱，防止产品出现放反。

4.2.3 底壳水口治具，所有骨位、螺丝柱等必须做到避空处理。

4.2.4 结构相似的产品，必须在定位位置做好不同防呆，以及在治具上做好区分标示。

治具设计规范治具设计规范就机械设备行业而言，广义的夹具可包括机器夹具(Machine Fixture)，冲压夹具（press Fixture），热处理夹具（Heat Treatment Fixture），焊接夹具（Welding Fixture），装配夹具（A关于机械设计方面的读物和文章，网上或书店流行且比较实用有效的，95%是所谓的《机械设计图册》或者《精巧机构设计实例》之类。

然而，即便是标榜“经验”或分析，个人觉得，还是停留在教材阶段，对初学者或者基础不够扎实的设计者来说，能够应用和受益的范围和层次都比较有限。

相反，倒是论坛有些“菜鸟”（其实大部分都有相当经验了：）提出某某问题，引来多人竞答而带有“专题性”的内容，和实际工作贴合较紧，有用可用也。

有鉴于此，我有意结合自己的工作经验、感受和认识，给想了解或进入机械行业的朋友作一些介绍和分享，可能陆陆续续会有，不求理论如何正确观点如何新颖，但求对大家有启发有帮助。

（注意，绝不是在卖弄哦，纯粹无私分享个人经验、教训和感受罢了，希望大家也都不要太闭塞和吝啬：）由于机械是一个很宽泛的行业，而个人往往只是从事其中一个分支或部分，不可能面面俱到，因此我拣广为人知相对简单的夹治具谈起。

当然，不管分得多细多深，都只是实践性操作和行业特性有些区别，所涉及的机械理论是通用的，都能被大家接受。

关于夹治具的确切定义，没有找到（也没必要追究，知道是什么就足够了），我认为是：为解决实际问题或实现某个功能而针对性制作的辅助性装置。

特点是：结构简单，应用广泛，种类繁多，可以是一块铁片，也可以是一台设备。

比如，磨床用挡块，可以叫它夹治具；比如，Hi-pot测试机，可以叫它治具。

（注：名词来源日本，我们叫工具）电子行业的夹治具，大致有压入、折弯、切断、铆合、熔接、测试、固定等分类，当然，也可以分为普通和特殊两类，看个人喜好或等专业书记去整理规定了。

基本上，除了电测和熔接，一般工厂都有自己的设计部门或干脆自己制作。

夹具设计方案一、引言夹具是一种用于固定工件以便进行加工或检测的工具。

在各种制造领域，夹具都扮演着重要的角色。

本文将介绍一种夹具的设计方案，旨在提高工作效率和产品质量。

二、设计原则在设计夹具时，需要考虑以下几个原则：1. 稳定性：夹具必须能够稳定地固定工件，防止其在加工过程中滑动或晃动。

2. 精度：夹具应能够准确地定位工件，确保加工结果的精度和一致性。

3. 便捷性：夹具的设计应简单明了，易于操作和调整，提高工作效率。

4. 安全性：夹具应具有相应的安全措施，保护操作人员免受潜在危险。

三、夹具设计方案根据不同的工件和加工要求，夹具的设计方案也会有所不同。

以下是一个夹具设计方案的示例：1. 工件描述假设我们需要夹紧一个圆柱形工件进行铣削加工。

工件直径为100mm，高度为150mm。

2. 夹具选择根据工件的形状和加工要求，我们选择了一个螺旋式夹具。

该夹具可以通过旋转螺杆来实现工件的夹紧和释放。

3. 夹具设计（1）底座：夹具的底座采用了坚固的铸铁材料，确保夹具的稳定性和承载能力。

（2）夹紧部件：夹紧部件由螺旋杆和可调节的夹块组成。

螺旋杆通过旋转来控制夹块的运动，实现夹紧和释放。

（3）定位元件：为了确保工件的位置准确，我们在夹具上添加了定位销。

工件插入夹具后，通过这些销来定位。

（4）安全措施：为了保护操作人员的安全，在夹具的操作柄处设置了安全开关。

当柄被抬起时，夹具将自动解除夹紧。

四、夹具的使用使用这个设计方案的夹具时，需要按照以下步骤进行操作：1. 将夹具底座固定在加工平台上。

2. 将工件放置在夹具上，并通过旋转螺旋杆来夹紧工件。

3. 确保工件的位置准确后，开始进行加工操作。

4. 加工完成后，将螺旋杆逆时针旋转，释放夹紧力。

5. 取出加工完成的工件，并将夹具清洁干净以备下次使用。

五、总结通过合理的夹具设计，我们能够提高工作效率和产品质量。

在选择和设计夹具时，我们要考虑工件的特点和加工要求，并遵循稳定性、精度、便捷性和安全性等原则。

夹具设计方案夹具在工业生产中扮演着重要的角色，它们被用来固定工件，确保精确的加工和组装。

在不同的行业中，夹具的设计和应用也存在差异。

本文将介绍夹具设计的一般原则以及几种常见的夹具类型。

1. 夹具设计原则有效的夹具设计需要考虑以下几个关键因素：1.1 工件形状和尺寸：夹具必须能够准确地固定工件，因此对工件形状和尺寸的了解至关重要。

工件的表面特征，如凹槽、孔和倒角等，也必须与夹具相匹配。

此外，夹具还应考虑工件的重量和材质。

1.2 定位要求：夹具设计要考虑工件的定位需求，确保工件在加工过程中的准确定位。

准确定位有助于提高加工质量和减少浪费。

1.3 加工要求：夹具设计必须适应工件的具体加工过程。

例如，如果需要进行多个加工步骤，夹具可能需要具备可调节或可更换的部件，以适应不同的加工要求。

1.4 安全性：夹具设计要考虑操作员的安全。

夹具应该能够确保工件的稳定固定，并且能够有效处理潜在的危险，如工件的突然移动或旋转。

1.5 经济性：夹具设计的成本也是一个关键因素。

夹具的制造和维护成本应该合理，并且能够与预期的生产效益相匹配。

2. 基本夹具类型2.1 钳夹式夹具：钳夹式夹具是最常见的夹具类型。

它们通常由两个可调节的夹爪组成，通过旋转螺母进行夹紧。

这种夹具适用于各种形状和尺寸的工件，并且易于操作。

2.2 模具夹具：模具夹具主要用于塑料注塑或压缩成型等工艺中。

它们由模具和固定底座组成，可以固定和定位模具，确保生产过程的准确性和重复性。

2.3 夹持夹具：夹持夹具是用于加工中心、铣床和车床等机床上的常见夹具。

它们通过卡盘或夹持器将工件固定在机床上，并提供所需的加工力和稳定性。

2.4 定制夹具：某些特殊工件可能需要定制夹具，以满足其独特的形状和尺寸。

定制夹具可以根据具体要求进行设计，确保工件的稳定性和精确性。

3. 夹具设计实例为了更好地理解夹具设计的过程，我们以一个简单的例子来说明。

假设我们需要设计一个用于加工圆柱形工件的夹具。

夹具设计引言夹具是工业生产中常用的辅助工具，用于固定、定位和支撑工件，以便进行加工、检测或装配。

夹具设计的质量和效果直接影响到生产效率和产品质量。

本文将介绍夹具设计的基本原则、设计流程以及一些常见的夹具类型和应用场景。

夹具设计的基本原则夹具设计应遵循以下基本原则：1.合理性原则：夹具设计要符合实际生产需求和工艺要求，满足生产过程中的定位、固定和支撑等功能。

2.适用性原则：夹具设计应能适应不同形状、尺寸和材料的工件，具有一定的适应性和通用性。

3.稳定性原则：夹具应具有足够的刚性和稳定性，保持工件的位置不变，并能在加工过程中承受剧烈的力和振动。

4.安全性原则：夹具设计要考虑操作人员的安全，设计合理的安全装置和防护措施，减少事故的发生。

5.经济性原则：夹具设计要尽可能减少成本，提高生产效率，减少浪费，降低生产成本。

夹具设计的流程夹具设计的流程可以分为以下几个步骤：1.分析工件特征：首先需要对待加工的工件进行分析，包括形状、尺寸、材料等特征，以确定夹具的基本结构和功能需求。

2.确定定位方式：根据工件特征和加工要求，确定夹具的定位方式，包括点定位、线定位、面定位等，以确保工件的位置和姿态准确稳定。

3.设计夹具结构：根据定位方式和加工要求，设计夹具的结构，包括夹具底座、夹具架、夹具夹持部件等，确保夹具具有足够的刚性和稳定性。

4.确定夹紧力：根据工件材料和加工要求，确定夹具的夹紧力，以确保工件在加工过程中不会发生位移或变形。

5.设计安全装置：根据工艺要求和安全标准，设计夹具的安全装置，以确保操作人员的安全，如防护罩、限位装置等。

6.优化设计：对夹具设计进行优化，考虑稳定性、精度、工艺性等因素，使夹具的效率和效果达到最佳状态。

7.制作和调试：根据夹具设计图纸进行制作，然后进行夹具的调试和测试，确保夹具能够正常使用。

常见夹具类型和应用场景1.夹具工作台：用于固定和支撑工件，提供稳定的工作平台，适用于钻孔、铣削、打磨等加工工序。
