上海同*同*科技有限公司企业标准TJI/YJY·03·108-2005传动轴跳动校核规范2005-08-10 发布2005-08-16 实施上海同*同*科技有限公司发布TJI/YJY·03·108-2005前言为使总布置在进行传动轴跳动校核时,做到校核内容全面、正确,格式规范、统一,便于管理和检查评审,特制定本标准。
本标准中的各项要求,既是工程技术人员在进行传动轴跳动校核时,应该达到技术要求;又是检查评审传动轴跳动校核报告的依据。
本标准于2005年8月16日实施。
本标准的附录A为规范性附录。
本标准由上海同*同*科技有限公司提出。
本标准由上海同*同*科技有限公司质量与项目管理中心负责归口管理。
本标准主要起草人:李**TJI/YJY·03·108-2005传动轴跳动校核规范1范围本标准规定了传动轴跳动校核报告的格式及内容。
本标准适用于传动轴新产品开发设计及改型设计。
2规范性引用文件QC/T 3-92 汽车产品图样及设计完整性3术语和定义无4要求4.1 传动轴跳动校核报告格式见规范性附录A4. 2传动轴跳动校核报告应包括封面、目录、正文、参考文献四个部分4. 3传动轴跳动校核报告应包含的校核内容4.3.1上下跳动极限4.3.2上下跳动极限位置夹角附录 A (规范性附录)目录一、校核目的 (3)二、概述 (3)三、校核 (3)1、等速传动校核 (3)2、传动轴上下跳动的极限位置及工作夹角校核 (4)四、总结 (7)参考文献 (8)一校核目的1.传动轴上下跳动的极限位置及最大摆角;2.设计工况下,万向节传动的夹角是否满足等速传动;3.传动轴花键连接处的伸缩量,检查传动轴花键是否可能脱开或顶死;二概述XS6450车用传动轴属于十字轴万向节式传动轴,具体结构为后驱、两段式、3万向节的十字轴式传动轴(如图1所示)。
结构设计时需保证万向节叉在同一平面内,万向节两两互成90º,同时满足转角关系式:cosα1* cosα2=cosα3 (1)其中tanαi=√(tanαz)2+ (tanαf)2 (2)其中:αi:某万向节计算夹角;αz:αi对应主视图万向节夹角;αf:αi对应俯视图万向节夹角;图1三校核1等速传动校核根据数模和公式(2)由表1得出设计工况下各实际万向节夹角αi。

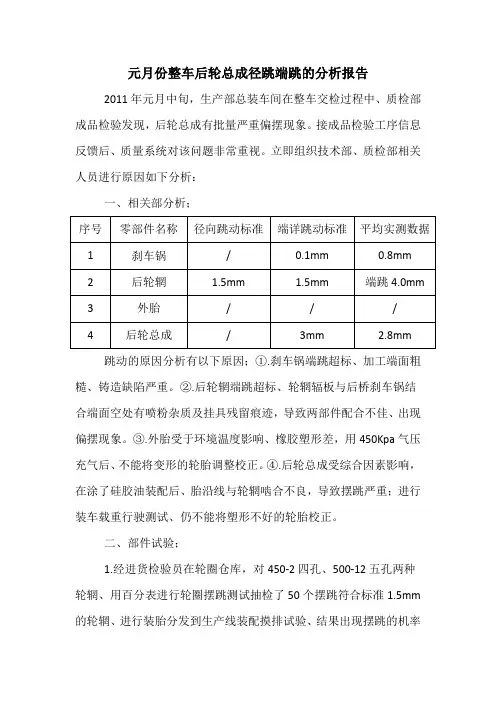

元月份整车后轮总成径跳端跳的分析报告2011年元月中旬,生产部总装车间在整车交检过程中、质检部成品检验发现,后轮总成有批量严重偏摆现象。
接成品检验工序信息反馈后、质量系统对该问题非常重视。
立即组织技术部、质检部相关人员进行原因如下分析:一、相关部分析;跳动的原因分析有以下原因;①.刹车锅端跳超标、加工端面粗糙、铸造缺陷严重。
②.后轮辋端跳超标、轮辋辐板与后桥刹车锅结合端面空处有喷粉杂质及挂具残留痕迹,导致两部件配合不佳、出现偏摆现象。
③.外胎受于环境温度影响、橡胶塑形差,用450Kpa气压充气后、不能将变形的轮胎调整校正。
④.后轮总成受综合因素影响,在涂了硅胶油装配后、胎沿线与轮辋啮合不良,导致摆跳严重;进行装车载重行驶测试、仍不能将塑形不好的轮胎校正。
二、部件试验;1.经进货检验员在轮圈仓库,对450-2四孔、500-12五孔两种轮辋、用百分表进行轮圈摆跳测试抽检了50个摆跳符合标准1.5mm 的轮辋、进行装胎分发到生产线装配摸排试验、结果出现摆跳的机率明显下降。
2.对重庆九龙、山东东岳、江苏正新三厂家的轮胎各抽取了50个,分别进行装配装车检验测试、都有摆动跳动现象,但重庆九龙轮胎端向跳动现象的比例据首位(占25%)、东岳轮胎径向跳动比例居次位(占20%),正新轮胎跳动现象占据末位(占10%)。
三、零部件控制方案及整改建议;1.加大对零部件的抽查检验力度、严格控制轮辋、后桥配件(刹车锅)以及轮胎产品质量;2.在产品装配时、环境如低于零摄氏度时,一定要关注轮胎的变形及橡胶塑形的状况。
另及时反馈此信息至供应部、有供应部协调轮胎厂家解决次质量问题。
3.严格控制后桥刹车锅径跳、端跳、端面的加工精度以及其它相关技术要求,有效控制该配件的使用性能。
4.严格管控装配过程、关注装配后的轮胎总成使用状况、强调成品检验工序严把关、严控控制、杜绝该现象重复出现。
另:对此次问题进行分析的相关数据见附页。
质量检验部2011-2-11。

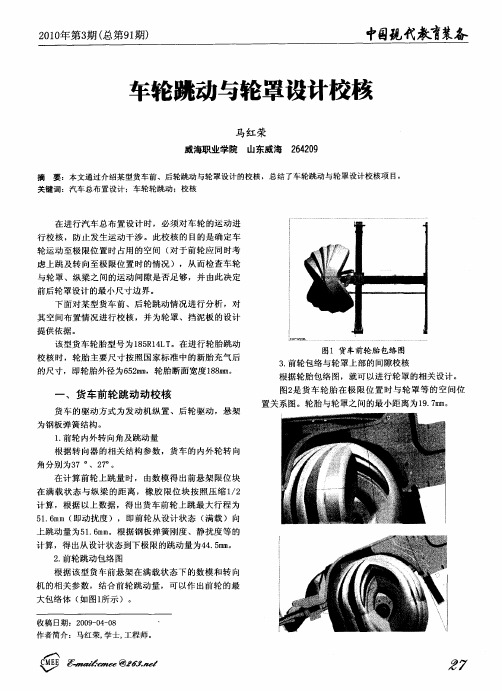

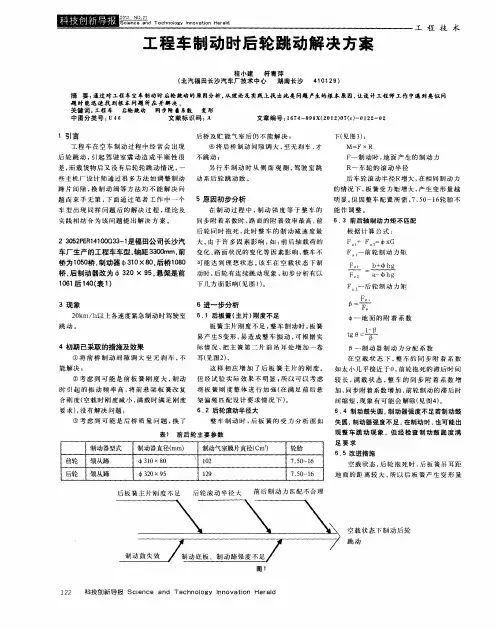

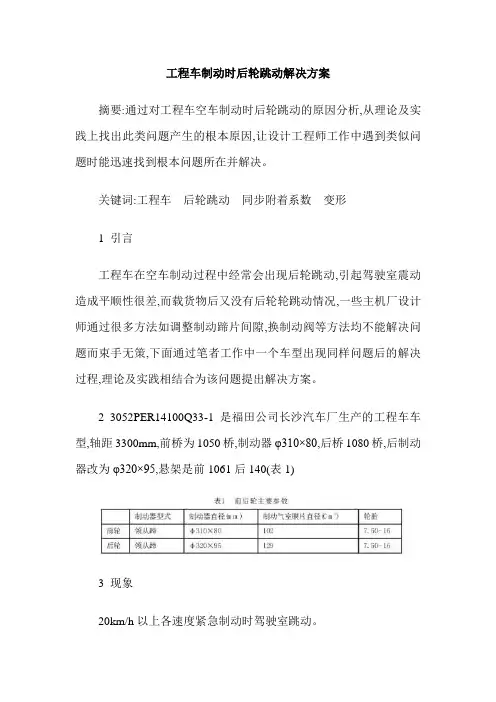

工程车制动时后轮跳动解决方案摘要:通过对工程车空车制动时后轮跳动的原因分析,从理论及实践上找出此类问题产生的根本原因,让设计工程师工作中遇到类似问题时能迅速找到根本问题所在并解决。
