【材料课件】冲压模具设计与制造实例

冲压模具设计与制造实例图1所示冲裁件，材料为Q235，厚度为1mm，大批量生产。

试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。

零件名称:1#件生产批量：中批量材料：Q2351. 冲压件工艺分析2. 工艺方案及模具结构类型3. 排样设计4．冲压力与压力中心运算工件如图找到坐标运算得24*12+60*0+24*12+14.5*24+38.6*27.97+14.5*24+31.4*12+31.4*12Y= ——————————————————————————————=2.5 24+60+24+14.5+38.5+14.5+34.1+31.4X=8.35．工作零件刃口尺寸运算落料部分以落料凹模为基准运算 ,落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准运算,冲孔凹模按间隙值配制。

既以落料凹模、冲孔凸模为基准，凸凹模按间隙值配制。

刃口尺寸运算见表1。

表 1 刃口尺寸运算6．工作零件结构尺寸7．其它模具零件结构尺寸依照倒装复合模形式特点: 凹模板尺寸并查标准JB/T-6743.1-94，确定其它模具模板尺寸列于表2:依照模具零件结构尺寸 ,查标准GB/T2855.5-90选取后侧导柱125×25标准模架一副。

8．冲床选用依照总冲压力 F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块。

其要紧工艺参数如下：公称压力：1630KN滑块行程： 120mm行程次数： 60 次∕分最大闭合高度： 140mm连杆调剂长度： 50mm工作台尺寸（前后×左右）： 63*639．冲压工艺规程切料63*25的板料排样图设计10．模具总装配图图 4 模具装配图11．模具零件图上模座下模座凹模凸模垫板下模座板卸料板卸料螺钉挡料销螺钉导套凹模垫板1. 要紧模具零件加工工艺过程落料凹模加工工艺过程材料 :Gr12 硬度 : 60 ～ 64 HRC冲孔凸模加工工艺过程材料： T10A 硬度： 56 ～ 60HRC凸凹模加工工艺过程材料 :Gr12 硬度 : 60 ～ 64 HRC凸模固定板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC凸凹模固定板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC卸料板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC上垫板加工工艺过程材料 :T8A 硬度 : 54 ～ 58 HRC下垫板加工工艺过程材料 :T8A 硬度 : 54 ～ 58 HRC空心垫板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC上模座加工工艺过程材料 :HT200下模座加工工艺过程材料： HT200推件块加工工艺过程材料 :45# 硬度 : 24 — 28 HRC2. 加工过程：详见素材资源库中的视频。

【材料课件】冲压模具设计与制造实例1. 冲压件工艺分析2. 工艺方案及模具结构类型3. 排样设计4．冲压力与压力中心运算5．工作零件刃口尺寸运算落料部分以落料凹模为基准运算 ,落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准运算,冲孔凹模按间隙值配制。

既以落料凹模、冲孔凸模为基准，凸凹模按间隙值配制。

刃口尺寸运算见表1。

表 1 刃口尺寸运算6．工作零件结构尺寸7．其它模具零件结构尺寸依照倒装复合模形式特点: 凹模板尺寸并查标准JB/T-6743.1-94，确定其它模具模板尺寸列于表2:依照模具零件结构尺寸 ,查标准GB/T2855.5-90选取后侧导柱125×25标准模架一副。

8．冲床选用依照总冲压力 F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块。

其要紧工艺参数如下：公称压力： 630KN滑块行程： 130mm行程次数： 50 次∕分最大闭合高度： 360mm连杆调剂长度： 80mm工作台尺寸（前后×左右）：480mm × 710mm9．冲压工艺规程10．模具总装配图图 4 模具装配图11．模具零件图图 5 凸凹模图 6 冲孔凸模图 7 落料凹模板图 8 上模座板图 9 下模座板图 10 上垫板图 11 下垫板图 12 凸模固定板图 13 空心垫板图 14 推件块图 15 卸料板图 16 凸凹模固定板1. 要紧模具零件加工工艺过程落料凹模加工工艺过程材料 :Gr12 硬度 : 60 ～ 64 HRC冲孔凸模加工工艺过程材料： T10A 硬度： 56 ～ 60HRC凸凹模加工工艺过程材料 :Gr12 硬度 : 60 ～ 64 HRC凸模固定板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC凸凹模固定板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC卸料板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC上垫板加工工艺过程材料 :T8A 硬度 : 54 ～ 58 HRC下垫板加工工艺过程材料 :T8A 硬度 : 54 ～ 58 HRC空心垫板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC上模座加工工艺过程材料 :HT200下模座加工工艺过程材料： HT200推件块加工工艺过程材料 :45# 硬度 : 24 — 28 HRC2. 加工过程：详见素材资源库中的视频。

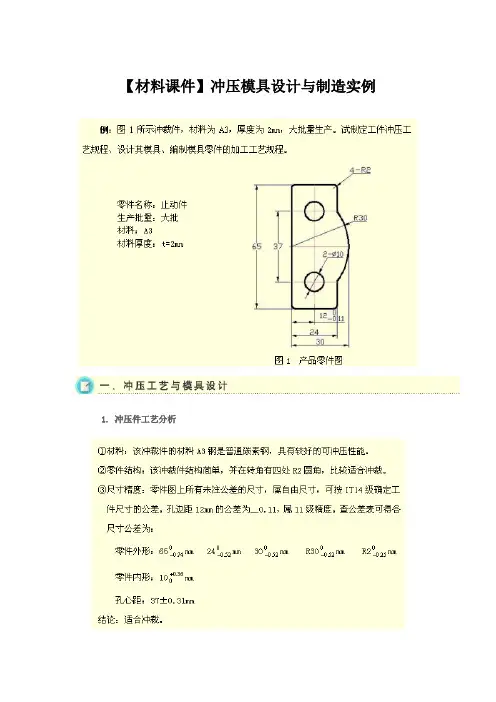

冲压模具设计和制造实例Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】冲压模具设计与制造实例例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。

试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。

零件名称：止动件生产批量：大批材料：A3材料厚度：t=2mm一、冲压工艺与模具设计1.冲压件工艺分析①材料：该冲裁件的材料A3钢是普通碳素钢，具有较好的可冲压性能。

②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比较适合冲裁。

③尺寸精度：零件图上所有未注公差的尺寸，属自由尺00000寸，可按IT14级确定工件尺寸的公差。

孔边距12mm的公差为，属11级精度。

查公差表可得各尺寸公差为：零件外形：65 mm 24 mm 30 mm R30 mm R2 mm+零件内形：10 mm孔心距：37±0.31mm结论：适合冲裁。

2.工艺方案及模具结构类型该零件包括落料、冲孔两个工序，可以采用以下三种工艺方案：①先落料，再冲孔，采用单工序模生产。

②落料-冲孔复合冲压，采用复合模生产。

③冲孔-落料连续冲压，采用级进模生产。

方案①模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。

由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。

由于孔边距尺寸12 mm有公差要求，为了更好地保证此尺寸精度，最后确定用复合冲裁方式进行生产。

工件尺寸可知，凸凹模壁厚大于最小壁厚，为便于操作，所以复合模结构采用倒装复合模及弹性卸料和定位钉定位方式。

3.排样设计查《冲压模具设计与制造》表2.5.2，确定搭边值：两工件间的搭边：a=2.2mm工件边缘搭边：a1=2.5mm步距为：32.2mm条料宽度B=D+2a1=65+2*=70确定后排样图如2所示一个步距内的材料利用率η为：η=A/BS×100%=1550÷（70×）×100%=%查板材标准，宜选900mm×1000mm的钢板，每张钢板可剪裁为14张条料（70mm×1000mm），每张条料可冲378个工件，则η为：η=nA1/LB×100%=378×1550/900×1000×100%=%即每张板材的材料利用率为%4.冲压力与压力中心计算⑴冲压力落料力 F总=τ=××2×450=（KN）其中τ按非退火A3钢板计算。

冲压模具设计与制造实例教材(PPT 42页)冲压模具设计与制造实例例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。

试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。

零件名称：止动件生产批量：大批材料：A3材料厚度：t=2mm一、冲压工艺与模具设计1.冲压件工艺分析①材料：该冲裁件的材料A3钢是普通碳素钢，具有较好的可冲压性能。

②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比较适合冲裁。

③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸，-0.74 0-0.52-0.52-0.52-0.52=378×1550/900×1000×100%=65.1%即每张板材的材料利用率为65.1%4.冲压力与压力中心计算⑴冲压力落料力F总=1.3Ltτ=1.3×215.96×2×450=252.67（KN）其中τ按非退火A3钢板计算。

冲孔力F冲=1.3Ltτ=1.3×2π×10×2×450=74.48（KN）其中：d 为冲孔直径，2πd为两个圆周长之和。

卸料力F卸=K卸F卸=0.05×252.67=12.63（KN）推件力F推=nK推F推=6×0.055×37.24=12.30（KN）其中n=6 是因有两个孔。

总冲压力：F总= F落+ F冲+ F卸+ F推=252.67+74.48+12.63+12.30=352.07（KN）⑵压力中心如图3所示：由于工件X方向对称，故压力中心x0=32.5mm=13.0mm其中：L1=24mm y1=12mmL2=60mm y2=0mmL3=24mm y1=12mmL4=60mm y4=24mmL5=60mm y5=27.96mmL6=60mm y6=24mmL7=60mm y7=12mmL8=60mm y8=12mm计算时，忽略边缘4-R2圆角。
