冲压模具的基础知识一、冲压模具的定义冲压模具是指用于在冲压加工过程中，将金属板材或带材以一定的轮廓形状和尺寸加工成所需零件的工具。
冲压模具通常由上模（凸模）、下模（凹模）和模具座组成。
二、冲压模具的分类根据冲压零件的形状和结构特点，冲压模具可以分为以下几类：1. 单工位模具：适用于生产数量较少的零件，操作简单，适合手工操作。
2. 连续模具：适用于生产数量较大的零件，可以实现自动化连续生产。
3. 复合模具：由多个工位组成，可以一次性完成多道工序的加工，提高生产效率。
4. 成形模具：用于将金属板材或带材通过冲压工艺加工成所需的形状。
5. 裁剪模具：用于将金属板材或带材按照一定尺寸裁剪成所需的形状。
6. 弯曲模具：用于将金属板材或带材按照一定角度弯曲成所需的形状。
三、冲压模具的工作原理冲压模具通过上模和下模之间的相对运动，将金属板材或带材置于模具座上，然后施加压力使其发生塑性变形，最终得到所需的零件。
四、冲压模具的主要构成部分1. 上模（凸模）：也称为冲头，是冲压模具中与下模相对应的零件，用于施加压力。
2. 下模（凹模）：也称为模座，是冲压模具中与上模相对应的零件，用于支撑工件和定位。
3. 模具座：用于固定上模和下模的基座，通常由钢板焊接而成。
4. 引导柱和导套：用于引导和定位上模和下模的相对位置，确保模具的精度和稳定性。
5. 推杆和导向机构：用于传递压力和控制上模和下模的运动轨迹。
6. 压力调节机构：用于调节上模和下模施加的压力大小。
7. 模具材料：通常采用高硬度、高强度的合金工具钢或硬质合金制作，以保证模具的耐用性和使用寿命。
五、冲压模具的制造工艺冲压模具的制造工艺通常包括以下几个步骤：1. 设计：根据零件的形状和尺寸要求进行模具设计，确定模具的结构和工艺参数。
2. 材料准备：选择合适的模具材料，并进行切割、锻造或热处理等预处理工艺。
3. 加工制造：采用数控机床、电火花机等设备进行精密加工，包括车削、铣削、钻孔等工序。
1.1冲压的概念1.1.11.1.11.1.11.1.1冲压冲压：在室温下，利用安装在压力机上的模具对被冲材料施加一定的压力，使之产生分离和塑性变形，从而获得所需要形状和尺寸的零件（也称制件）的一种加工方法。
因为通常使用的材料为板料，故也常称为板料冲压。
冲压成形产品示例一——日常用品：易拉罐、餐盘、垫圈等。
冲压成形产品示例二——兵器产品：子弹壳等。
冲压成形产品示例三——高科技产品：汽车覆盖件、飞机蒙皮等。
1.1.21.1.21.1.21.1.2冲模冲压模具：将材料加工成所需冲压件的一种工艺装备，称为冲压模具（俗称冲模）1.1.21.1.21.1.21.1.2冲压生产的三要素：冲压生产的三要素：合理的冲压工艺、先进的模具、高效的冲压设备1.2冲压加工特点与应用1.2.11.2.11.2.11.2.1冲压加工的特点（1）生产率高、操作简单。
高速冲床每分钟可生产数百件、上千件。
（2）一般无需进行切削加工，节约原料、节省能源。
（3）冲压件的尺寸公差由冲模来保证，产品尺寸稳定、互换性好。
“一模一样”（4）冲压产品壁薄、量轻、刚度好，可以加工形状复杂的小到钟表、大到汽车纵梁、覆盖件等。
局限性：由于冲模制造是单件小批量生产，精度高，是技术密集型产品，制造成本高。
因此，冲压生产只适应大批量生产。
1.2.21.2.21.2.21.2.2冷冲压的应用由于冷冲压在技术上和经济上的特别之处，因而在现代工业生产中占有重要的地位。
在汽车、拖拉机、电器、电子、仪表、国防、航空航天以及日用品中随处可见到冷冲压产品。
如不锈钢饭盒，搪瓷盆，高压锅，汽车覆盖件，冰箱门板，电子电器上的金属零件，枪炮弹壳等等。
据不完全统计，冲压件在汽车、拖拉机行业中约占60%，在电子工业中约占85%，而在日用五金产品中占到约90%。
如一辆新型轿车投产需配套2000副以上各类专用模具；一台冰箱投产需配套350副以上各类专用模具；一台洗衣机投产需配套200副以各类专用模具。

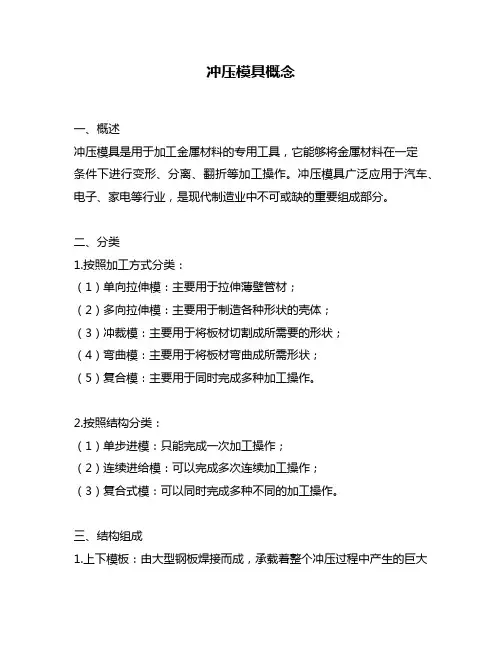

冲压模具概念一、概述冲压模具是用于加工金属材料的专用工具，它能够将金属材料在一定条件下进行变形、分离、翻折等加工操作。
冲压模具广泛应用于汽车、电子、家电等行业，是现代制造业中不可或缺的重要组成部分。
二、分类1.按照加工方式分类：（1）单向拉伸模：主要用于拉伸薄壁管材；（2）多向拉伸模：主要用于制造各种形状的壳体；（3）冲裁模：主要用于将板材切割成所需要的形状；（4）弯曲模：主要用于将板材弯曲成所需形状；（5）复合模：主要用于同时完成多种加工操作。
2.按照结构分类：（1）单步进模：只能完成一次加工操作；（2）连续进给模：可以完成多次连续加工操作；（3）复合式模：可以同时完成多种不同的加工操作。
三、结构组成1.上下模板：由大型钢板焊接而成，承载着整个冲压过程中产生的巨大力量。
2.导向柱与导套：导向柱固定在下模板上，导套则固定在上模板上，能够确保上下模板的相对位置不发生偏差。
3.顶针：通过顶针将金属材料固定在下模板上，以便进行加工。
4.切割刃：用于冲裁模具中将金属材料切割成所需形状。
5.弯曲块：用于弯曲模具中将金属材料弯曲成所需形状。
6.压花块：用于压花模具中将金属材料制造出各种花纹。
四、制造工艺1.设计：根据产品的要求设计出冲压模具的结构、尺寸、加工精度等参数。
2.制造：采用数控加工设备对冲压模具进行精密加工，确保其尺寸和精度符合要求。
3.组装：将各个零部件组装起来，并进行调试和测试，确保冲压效果达到要求。
4.维护：对已经使用的冲压模具进行定期检查和维护，延长其使用寿命。
五、应用领域1.汽车制造业：冲压模具广泛应用于汽车车身、底盘、发动机等部件的制造中。
2.电子制造业：冲压模具用于电子产品的外壳、散热器等部件的制造中。
3.家电制造业：冲压模具用于家电产品的外壳、零部件等的制造中。
4.建筑行业：冲压模具可以用于制造各种门窗、楼梯、栏杆等金属构件。
六、发展趋势1.高精度化：随着科技的不断进步，对冲压模具加工精度要求越来越高，未来将会出现更加精密化的冲压模具。
冲压模具讲座第一章 概论一.冲压加工的重要性及优点。
1.重要性：冲压工艺应用范围十分广泛，在国民经济的各个部门中，几乎都有冲压加工产品。
如汽车，飞机，拖拉机，电器，电机，仪表，铁道，邮电，化工以及轻工日用产品中均占有相当大的比重。
2.优点：1）生产率高。
2）精度高，质量稳定。
3）材料利用率高。
4）操作简便，特别适宜于大批量生产和自动化。
二.冲压加工的概念。
1. 概念：即利用压力机及其外部设备，通过模具对板材施加压力，从而获得 一定形状和尺寸零件的加工方法。
冲压加工的三要素：冲床，模具，材料。
冲压是生产中应用广泛的一类加工方法，主要用于金属薄板料零件的加工。
在产品零件的整个生产系统中，冲压只是一个子系统，所涉及的也仅是产品制造过程的一部分。
随着市场对产品成本和周期等要求的提高，从系统的整体优化中确定相关的各要素已成为技术和管理发展的重要方向。
影响冲压加工的因素：三.冲压工序的分类。
冲压工艺按其变形性质可以分为材料的分离与成形两大类，每一类中又包括许多不同的工序。
冲压的基本工序：1.冲裁:12）冲孔：模具沿封闭线冲切板料，冲下的部分是废料，设计时尺寸以冲子为准，间隙取在模仁上。
2.剪切:用模具切断板材,.3.切口:.4.切边:将拉深或成形后的半成品边缘部分的多余材料切掉。
5.剖切：将半成品切开成两个或几个工件，常用于成双冲压。
切口 切边 剖切6.弯曲：用模具使材料弯曲成一定形状（V 型/U 型/Z 型弯曲）。
7.卷圆：将板料端部卷圆。
8.扭曲：将平板的一部分相对于一部分扭转一个角度。
弯曲 卷圆 扭曲 9.拉深：将板料压制成空心工件，壁厚基本不变。
10.变薄拉深：用减小直径与壁厚，增加工件高度的方法来改变空心件的尺寸，得到要求的底厚，壁薄的工件。
11.孔的翻边：将板料或工件上有孔的边缘翻成竖立边缘。
拉深 变薄拉深 孔的翻边 12.外缘翻边：将工件的外缘翻起圆弧或曲线状的竖立边缘。
冲压加工系统人冲压 工 安 全 自 动 化 安 装 润 滑 生 产 管 质 量 管 价 格 管 运 输 废 料 处 噪 音 对 后 序 工 压力 机 模具 材料 辅助 装 置工具 软件 硬件13.缩口：将空心件的口部缩小。
冲压模具培训资料冲压模具是一种用于金属冲压加工的工具。
它的设计和制造对于实现高效、精度和稳定的冲压加工过程至关重要。
本文将介绍冲压模具的基本知识、制造工艺以及培训资料。
一、冲压模具的基本知识1. 冲压模具的定义冲压模具是通过在金属板材上用外力施加力量，使其发生塑性变形或断裂，从而获得所需形状和尺寸的工件的工具。
2. 冲压模具的分类根据工件形状的不同，冲压模具可分为拉伸模、弯曲模、拉伸弯曲复合模等多种类型。
3. 冲压模具的构成冲压模具通常由上模、下模、导向装置、顶杆和排屑装置等部分组成。
4. 冲压模具的工作原理冲压模具通过将金属材料置于模具之间，施加压力使材料发生塑性变形或断裂，从而获得所需工件的形状和尺寸。
二、冲压模具的制造工艺1. 模具设计冲压模具的设计是冲压加工的关键环节。
在设计过程中，需要考虑工件的形状、尺寸和加工工艺等因素，并合理选择材料和材料的热处理方式。
2. 模具制造模具制造包括模具加工和模具装配两个阶段。
模具加工包括毛坯加工、零件加工和热处理等过程，而模具装配则是将各个零部件进行组装成完整的模具。
3. 模具试模模具制造完成后，需要进行试模，以验证模具是否满足设计要求。
试模过程中需要检查模具的运行平稳性、工件的尺寸精度以及模具的寿命等指标。
三、为了提高冲压模具设计和制造的专业技能，培训资料扮演着重要的角色。
以下是一份冲压模具培训资料的示范目录：1. 冲压模具的基本知识1.1 冲压模具的定义及分类1.2 冲压模具的构成和工作原理2. 冲压模具设计2.1 冲压模具设计的基本原理2.2 冲压模具设计的注意事项3. 冲压模具制造3.1 冲压模具制造的工艺流程3.2 冲压模具制造的常用工具和设备4. 冲压模具试模4.1 冲压模具试模的步骤和要点4.2 冲压模具试模的常见问题及解决方法通过系统的培训资料，学员可以了解冲压模具的基本知识和制造工艺，并且能够在实践中运用所学知识解决问题。
结语冲压模具是金属冲压加工中不可或缺的工具，它直接影响到产品的质量和工艺效率。
冲压模具基础知识讲解冲压模具是指用于冲压加工的模具，它是冲压工艺中不可或缺的重要工具。
冲压模具可以将金属材料以一定的形状和尺寸加工成所需的零部件或产品。
本文将从冲压模具的定义、分类、制作工艺和应用等方面进行讲解。
一、冲压模具的定义冲压模具是指用于冲压加工的工具，它由上模、下模和模具座组成。
上模和下模通过模具座固定在冲床上，形成一个封闭的工作空间。
在冲床的作用下，上下模相对运动，使得金属材料在模具的作用下发生塑性变形，最终得到所需的产品。
二、冲压模具的分类根据冲压工艺的不同，冲压模具可以分为冲裁模、弯曲模和拉伸模等。
冲裁模主要用于将金属材料切割成所需形状的零件，弯曲模用于将金属材料弯曲成一定角度的零件，拉伸模则用于将金属材料拉伸成所需形状的零件。
三、冲压模具的制作工艺冲压模具的制作工艺一般包括设计、加工和装配等步骤。
首先是对产品进行设计，确定所需的模具结构和尺寸。
然后，根据设计图纸进行材料的选择和加工工艺的确定。
最后，将各个零部件进行加工和装配，形成完整的冲压模具。
四、冲压模具的应用冲压模具广泛应用于汽车、家电、电子、航空航天等行业。
在汽车制造业中，冲压模具被广泛用于汽车车身、车门、车窗等零部件的生产。
在家电制造业中，冲压模具被用于冰箱、洗衣机、空调机壳等产品的制造。
在电子行业中，冲压模具则被用于手机、电脑等产品的制造。
冲压模具的应用不仅可以提高生产效率，还可以保证产品的质量和一致性。
通过合理的模具设计和制作工艺，可以实现高效、精确的冲压加工，大大提高了生产效率和产品的竞争力。
总结：冲压模具是冲压加工不可或缺的重要工具，它通过上下模的运动，将金属材料加工成所需的零部件或产品。
冲压模具根据冲压工艺的不同，可以分为冲裁模、弯曲模和拉伸模等。
冲压模具的制作工艺包括设计、加工和装配等步骤。
冲压模具广泛应用于汽车、家电、电子等行业，可以提高生产效率和产品质量。
通过合理的模具设计和制作工艺，可以实现高效、精确的冲压加工，为工业生产提供了重要的支持。
冲压模具概念一、什么是冲压模具冲压模具是一种用于冲压加工的工具，主要由上下模和冲程装置组成。
上模和下模相互配合，通过冲击或压力，将金属材料锻造成所需的形状。
二、冲压模具的分类2.1 按工艺方式分类2.1.1 单工位模具单工位模具是最简单的一种冲压模具，只有一个工作站。
通过工人手动操作，完成对金属材料的冲压加工。
2.1.2 进料连续模具进料连续模具是在单工位模具的基础上发展而来，具有自动进料、连续冲压的特点，大大提高了生产效率。
2.1.3 进料自动排出模具进料自动排出模具是在进料连续模具的基础上进行改进，可以自动排出冲压好的产品，并将废料排出模具外，减少了工人的劳动强度。
2.2 按结构形式分类2.2.1 手动模具手动模具是最基础的一种模具，工人通过手动操作完成金属材料的冲压加工。
2.2.2 自动模具自动模具是在手动模具的基础上进行改进，加入了自动化装置，实现了对金属材料的自动冲压。
2.2.3 连续模具连续模具是在自动模具的基础上发展而来，具备连续冲压的能力，适用于大批量生产需求。
2.3 按用途分类2.3.1 冲压模具冲压模具用于将金属材料在冲击或压力下变形成所需形状的工具。
冲压模具广泛应用于汽车、家电、机械等行业。
2.3.2 弯曲模具弯曲模具用于将金属材料进行弯曲加工，常见于制作管道、角铁等。
2.3.3 拉伸模具拉伸模具用于将金属材料进行拉伸加工，常见于制作各类容器、容器盖等。
2.3.4 复合模具复合模具是由多个冲压工序组成的模具，可以一次性完成多个工序，提高生产效率。
三、冲压模具的制造过程3.1 模具设计模具设计是冲压模具制造的第一步，需要根据产品的形状和要求，确定模具的尺寸、结构和材料。
3.2 模具材料选择冲压模具的材料要求具备高硬度、高强度、高韧性和耐磨性。
常见的模具材料有合金工具钢、高速钢和硬质合金等。
3.3 模具加工模具加工包括车床加工、磨床加工、电火花加工等多种工艺，通过对模具零件的加工，最终组装成完整的冲压模具。
冲压模具成型知识点总结一、冲压模具基础知识冲压模具是由上模和下模组成的，上模固定在冲床的上部，下模则固定在冲床的下部。
冲压模具具有多种类型，包括单步模具、连续模具、复合模具、复合冲裁模具等。
不同类型的模具适用于不同的产品生产需求。
冲压模具的设计和制造需要考虑的因素有很多，包括产品的材料、尺寸、形状、工艺要求等。
此外，还需要考虑冲压速度、冲床的压力和速度、模具的寿命和稳定性等问题。
冲压模具的制造工艺包括模具设计、模具加工、模具调试等步骤。
模具设计是制造的第一步，需要根据产品的要求进行设计，并考虑到模具的使用寿命、成本等问题。
模具加工是按照设计图纸进行的，需要考虑到精度、表面质量等问题。
模具调试是为了保证模具正常运行，需要进行多次试冲，对模具进行调整和改进。
二、冲压模具设计知识点1. 材料选择：冲压模具的选择直接影响到产品的质量和寿命。
一般来说，常用的模具材料有工具钢、合金钢和硬质合金等。
不同的材料具有不同的特性，需要根据产品的需求和预算来选择。
2. 结构设计：冲压模具的结构设计需要考虑到产品的形状和尺寸，以及冲床的工作条件。
合理的结构设计可以提高模具的使用寿命和生产效率，降低生产成本。
3. 成型工艺：冲压模具的成型工艺包括冲头形状、冲头排列、冲压力量、模具的固定方式等。
成型工艺的选择直接影响到产品的成型质量和效率。
4. 表面处理：冲压模具的表面处理可以提高模具的耐磨性和抗腐蚀性，延长模具的使用寿命。
常见的表面处理方法有渗碳、淬火、涂层等。
5. 热处理：冲压模具的热处理可以提高模具的硬度和耐磨性，降低模具的磨损和变形。
6. 模具配件：冲压模具的配件包括导向部件、定位部件、压簧、气动元件等。
这些配件的选择需要考虑到产品的生产需求和模具的工作环境。
7. 模具加工精度：冲压模具的加工精度直接影响到产品的成型精度和表面质量。
模具的加工精度包括尺寸精度、形位精度、表面粗糙度等。
8. 模具的装配和调试：模具的装配和调试是为了保证模具的正常运行，需要进行多次试冲，对模具进行调整和改进。
冲压模具专业知识冲压模具，是在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）。
冲压，是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。
在冲压模具中，有一个核心部件你又是否知道！没错，它就是钨钢冲头！冲头是安装在冲压模具上进行连续冲裁冲压冲断作业，使被加工材料发生分离或塑性变形，从而获得所需要的成品或者半成品。
冲压模具在冷冲压加工中，将材料加工成零件。
冲压是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法，在工业生产中比较常见。
冲压模具是冲压生产必不可少的工艺装备，是技术密集型产品。
回归正题，在冲压模具中的术语你知道吗？1、卷边卷边是将工序件边缘卷成接近封闭圆形的一种冲压工序。
卷边圆形的轴线呈直线形。
2、卷缘卷缘是将空心件上口边缘卷成接近封闭圆形的一种冲压工序。
3、拉延拉延是把平直毛料或工序件变为曲面形的一种冲压工序，曲面主要依靠位于凸模底部材料的延伸形成。
4、拉弯拉弯是在拉力与弯矩共同作用下实现弯曲变形，使整个弯曲横断面全部受拉伸应力的一种冲压工序。
5、胀形胀形是将空心件或管状件沿径向往外扩张的一种冲压工序。
剖切剖切是将成形工序件一分为几的一种冲压工序。
6、校平校平是提高局部或整体平面型零件平直度的一种冲压工序。
起伏成形7、起伏成形是依靠材料的延伸使工序件形成局部凹陷或凸起的冲压工序。
起伏成形中材料厚度的改变为非意图性的，即厚度的少量改变是变形过程中自然形成的，不是设计指定的要求。
8、弯曲弯曲是利用压力使材料产生塑性变形，从而被弯成有一定曲率、一定角度的形状的一种冲压工序。
9、凿切凿切是利用尖刃的凿切模进行的落料或冲孔工序。
凿切并无下模，垫在材料下面的只是平板，被冲材料绝大多数是非金属。
10、深孔冲裁深孔冲裁是孔径等于或小于被冲材料厚度时的冲孔工序。
