中兴数据配置脚本

ZXA10 C300(1.2.0P1)基本操作1.1.1 ZXA10 C300基本操作1) 进入全局配置模式ZXAN#configure terminal ZXAN(config)#2）关闭告警ZXAN#end ZXAN#no terminal monitor3) telnet闲置时长的设置ZXAN#show telnet //显示登录时长的设置ZXAN(config)#line telnet idle-timeout 60 //设置telnet闲置时长，单位是分钟ZXAN(config)#line console idle-timeout 60 //设置串口闲置时长，单位是分钟4) 修改hostname提示符。

ZXAN(config)#hostname C300 C300(config)#1.1.2 清空配置C300配置文件，并重启。

进入flash中的配置文件文件夹cfg：ZXAN#dir cfg删除配置文件：ZXAN#delete cfg startrun.dat Are you sure to delete files?[yes/no]:y.或者ZXAN#delete cfg *.* 重启设备：ZXAN#reboot ///// 重启可以复位主控板1.1.3 机架，机框及单板配置清空配置文件后，必须先进入全局配置模式，然后添加机架、机框，接着添加单板。

1）添加C300机架。

目前只能增加1个机架，因此“rackno”只能选1ZXAN(config)# add-rack rackno 1 racktype IEC19 （ETSI21：21英寸室内型机架，IEC19：19英寸室内型机架）2）添加C300机框。

目前只能增加1个机框，因此“shelfno”只能选1。

ETSI_SHELF：21英寸前出线机框。

IEC_SHELF：19英寸前出线机框。

ZXAN(config)#add-shelf shelfno 1 shelftype IEC_SHELF4）添加单板。

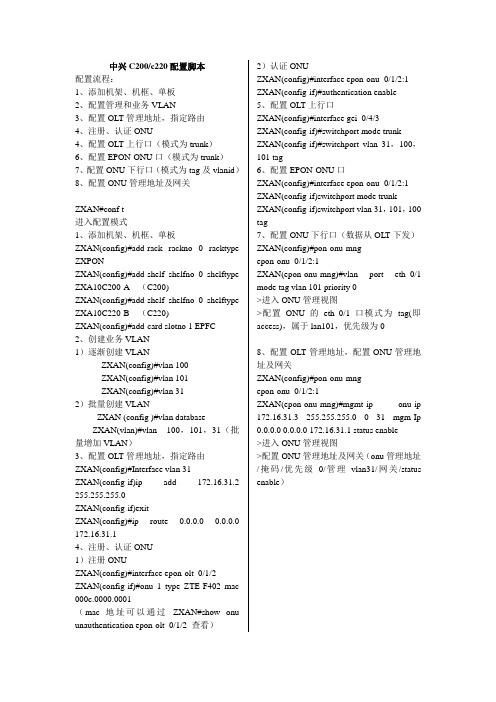

中兴C200/c220配置脚本配置流程：1、添加机架、机框、单板2、配置管理和业务VLAN3、配置OLT管理地址，指定路由4、注册、认证ONU4、配置OLT上行口（模式为trunk）6、配置EPON-ONU口（模式为trunk）7、配置ONU下行口（模式为tag及vlanid）8、配置ONU管理地址及网关ZXAN#conf t进入配置模式1、添加机架、机框、单板ZXAN(config)#add-rack rackno 0 racktype ZXPONZXAN(config)#add-shelf shelfno 0 shelftype ZXA10C200-A （C200)ZXAN(config)#add-shelf shelfno 0 shelftype ZXA10C220-B （C220)ZXAN(config)#add-card slotno 1 EPFC2、创建业务VLAN1）逐渐创建VLANZXAN(config)#vlan 100ZXAN(config)#vlan 101ZXAN(config)#vlan 312）批量创建VLANZXAN (config )#vlan databaseZXAN(vlan)#vlan 100，101，31（批量增加VLAN）3、配置OLT管理地址，指定路由ZXAN(config)#Interface vlan 31ZXAN(config-if)ip add 172.16.31.2 255.255.255.0ZXAN(config-if)exitZXAN(config)#ip route 0.0.0.0 0.0.0.0 172.16.31.14、注册、认证ONU1）注册ONUZXAN(config)#interface epon-olt_0/1/2 ZXAN(config-if)#onu 1 type ZTE-F402 mac 000c.0000.0001（mac地址可以通过ZXAN#show onu unauthentication epon-olt_0/1/2 查看）2）认证ONUZXAN(config)#interface epon-onu_0/1/2:1 ZXAN(config-if)#authentication enable5、配置OLT上行口ZXAN(config)#interface gei_0/4/3ZXAN(config-if)#switchport mode trunk ZXAN(config-if)#switchport vlan 31，100，101 tag6、配置EPON-ONU口ZXAN(config)#interface epon-onu_0/1/2:1 ZXAN(config-if)switchport mode trunk ZXAN(config-if)switchport vlan 31，101，100 tag7、配置ONU下行口（数据从OLT下发）ZXAN(config)#pon-onu-mngepon-onu_0/1/2:1ZXAN(epon-onu-mng)#vlan port eth_0/1 mode tag vlan 101 priority 0>进入ONU管理视图>配置ONU的eth_0/1口模式为tag(即access)，属于lan101，优先级为08、配置OLT管理地址，配置ONU管理地址及网关ZXAN(config)#pon-onu-mngepon-onu_0/1/2:1ZXAN(epon-onu-mng)#mgmt-ip onu-ip 172.16.31.3 255.255.255.0 0 31 mgm-Ip 0.0.0.0 0.0.0.0 172.16.31.1 status enable>进入ONU管理视图>配置ONU管理地址及网关（onu管理地址/掩码/优先级0/管理vlan31/网关/status enable）。

中兴交换机配置脚本以2609为例//进入配置模式zte>enablepassword:zte(cfg)#//修改交换机名称zte(cfg)#hostname 小区交换机名//添加管理VLAN 70 和业务VLANset vlan 7 enableset vlan 1031 enableset vlan 1032 enableset vlan 1033 enableset vlan 1034 enableset vlan 1035 enableset vlan 1036 enableset vlan 1037 enableset vlan 1038 enableset vlan 1039 enableset vlan 2531 enableset vlan 2532 enableset vlan 2533 enableset vlan 2534 enableset vlan 2535 enableset vlan 2536 enableset vlan 2537 enableset vlan 2538 enableset vlan 2539 enableset vlan 4000 enable//配置上行口数据set vlan 7,1031-1039,2531-2539,4000 add port 9 tag//配置下行口数据set vlan 7,1031-1039,2531-2539,4000 add port 1 tag//配置普通PPPOE用户端口数据set vlan 1032 add port 2 untagset vlan 1033 add port 3 untagset vlan 1034 add port 4 untagset vlan 1035 add port 5 untagset vlan 1036 add port 6 untagset vlan 1037 add port 7 untagset vlan 1038 add port 8 untagset vlan 1031 add port 1 untagset vlan 2532 add port 2 untagset port 1 pvid 1031set port 2 pvid 1032set port 3 pvid 1033set port 4 pvid 1034set port 5 pvid 1035set port 6 pvid 1036set port 7 pvid 1037set port 8 pvid 1038//配置E8-C用户端口数据set vlan 1032,2532,4000 add port 2 tagset vlan 1003,2503,3003,4000 add port 3 tagset vlan 1004,2504,3004,4000 add port 4 tagset vlan 1005,2505,3005,4000 add port 5 tagset vlan 1006,2506,3006,4000 add port 6 tagset vlan 1007,2507,3007,4000 add port 7 tagset vlan 1008,2508,3008,4000 add port 8 tagset vlan 1009,2509,3009,4000 add port 9 tag//配置交换机管理地址set vlan 7 enableset vlan 7 add port 9 tagconfig routerset ipport 9 ipaddress 10.10.30.22/24set ipport 9 vlan 7set ipport 9 enableiproute 0.0.0.0 0.0.0.0 10.10.30.1telnet登录用户名密码缺省为（admin/zhongxing ）。

中兴AG宽带数据配置模版ZXMSAG5200C:\Documents and Settings\Administrator>telnet 220.180.73.157 1123CHZ-DZ-DDK-XinQiao(config)# show vlan num1 14 42 1443-1506 1627-1658 1683-1698 1800-1815 4001-4002CHZ-DZ-DDK-XinQiao(config)# vlan add 1815-1815====================================================CHZ-DZ-DDK-XinQiao(config)# show vlan 1443taggedport:(0- 9): 0untaggedport:(0- 3): 0/0CHZ-DZ-DDK-XinQiao(config)# show vlan 1444taggedport:(0- 9): 0untaggedport:(0- 3): 1/0CHZ-DZ-DDK-XinQiao(config)#===========================================================vlan add-port 1683-1698 port 0/9/0 taggedCHZ-DZ-DDK-XinQiao(config)# vlan add-port 1683-1698 port 0/5/0-0/5/15 untagged one-to-one========================================================================== CHZ-DZ-DDK-XinQiao(config)# show adsl port slot 0/5Port LineType ActiveState ATUC/ATUR(kbps) LineProfile----------------------------------------------------------------------------0 interleavedOnly active 4095/382 D4M.PRF1 interleavedOnly active 2138/177 D4M.PRF2 interleavedOnly active 0/0 D4M.PRF3 interleavedOnly active 4096/379 D4M.PRF4 interleavedOnly active 323/379 D4M.PRF5 interleavedOnly active 4096/383 D4M.PRF6 interleavedOnly active 4096/384 D4M.PRF7 interleavedOnly active 0/0 D4M.PRF8 interleavedOnly active 4089/382 D4M.PRF9 interleavedOnly active 4093/382 D4M.PRF10 interleavedOnly active 0/0 D4M.PRF11 interleavedOnly active 4094/382 D4M.PRF12 interleavedOnly active 4093/382 D4M.PRF13 interleavedOnly active 0/0 D4M.PRF14 interleavedOnly active 0/0 D4M.PRF15 interleavedOnly active 4095/382 D4M.PRFCHZ-DZ-DDK-XinQiao(config)#CHZ-DZ-DDK-XinQiao(config)# adsl port active 0/5/0-0/5/15CHZ-DZ-DDK-XinQiao(config)# adsl port deactive 0/5/0-0/5/15=======================================================adsl lineprofile add d4.prfCHZ-DZ-DDK-XinQiao(config)# adsl lineprofile modify d4.prfPS:Q-quit, P-previousAtucConfRateMode[fix(1),adaptAtStart(2),adaptAtRun(3)](2)AtucConfRateChanRatio [0-100](0)AtucConfTargetSnrMgn [0-310](60)AtucConfMaxSnrMgn [0-310](310)AtucConfMinSnrMgn [0-310](0)AtucConfDownshiftSnrMgn [0-310](0)AtucConfUpshiftSnrMgn [0-310](0)AtucConfMinUpshiftTime [0-16383](0)AtucConfMinDownshiftTime [0-16383](0)AtucChanConfFastMinTxRate[0-102400](0)AtucChanConfInterMinTxRate[0-102400](0)AtucChanConfFastMaxTxRate[0-102400](1024)4096AtucChanConfInterMaxTxRate[0-102400](1024)4096AtucChanConfMaxInterDelay[0-255](8)AturConfRateMode[fixed(1),adaptAtStartup(2),adaptAtRuntime(3)](2)AturConfRateChanRatio [0-100](0)AturConfTargetSnrMgn [0-310](60)AturConfMaxSnrMgn [0-310](310)AturConfMinSnrMgn [0-310](0)AturConfDownshiftSnrMgn [0-310](0)AturConfUpshiftSnrMgn [0-310](0)AturConfMinUpshiftTime [0-16383](0)AturConfMinDownshiftTime [0-16383](0)AturChanConfFastMinTxRate[0-10240](0)AturChanConfInterMinTxRate[0-10240](0)AturChanConfFastMaxTxRate[0-10240](512)AturChanConfInterMaxTxRate[0-10240](512)AturChanConfMaxInterDelay[0-255](8)LineDMTConfEOC [byte(1),streaming(2)](1)ConfProfileLineType[noChannel(1),fastOnly(2),interleavedOnly(3),fastOrInterleaved(4),fastAndInterleaved(5)](3)LineDMTConfTrellis [on(1),off(2)](1)AtucConfUseCustomBins [enable(1),disable(2)](2)AtucConfDnBitSwap [enable(1),disable(2)](2)AtucConfUpBitSwap [enable(1),disable(2)](2)AtucConfREADSL2Enable [enable(1),disable(2)](2)AtucConfPsdMaskType [CO_MSK2(1) FLAT_MSK(2) CAB_MSK2(3) CO_MSK2_RFI(4) FLAT_MSK_RFI(5) CAB_MSK2_RFI(6) ADSL2_READSL_WIDE_PSD_MSK(17) ADSL2_READSL_NARROW_PS D_MSK(18) ADSL2_PSD_MSK(19)](17)AtucConfPMMode [L2L3disable(0),L3enable(1),L2enable(2),L2L3enable(3)](0)AtucConfPML0Time [0-255](240)AtucConfPML2Time [0-255](120)AtucConfPML2ATPR [0-31](3)AtucConfPML2Rate [512-1024](512)zxAdsl2ConfMinProtectionDs [minInpAuto(0),zxInp0(1),zxInpPoint5(2),zxInp1(3),zxInp2(4),zxInp4(5),zxInp8(6),zxInp16(7)](2)zxAdsl2ConfMinProtectionUs [minInpAuto(0),zxInp0(1),zxInpPoint5(2),zxInp1(3),zxInp2(4),zxInp4(5),zxInp8(6),zxInp16(7)](2)AtucDMTConfFreqBins [string(size 8)](Def:)AturDMTConfFreqBins [string(size 128)](Def:)update ports apllied this lineprofile?(Y-yes, N-no)(def:N)CHZ-DZ-DDK-XinQiao(config)#CHZ-DZ-DDK-XinQiao(config)# adsl port lineprofile 0/5/0-0/5/15 d4.prf================================================================= CHZ-DZ-DDK-XinQiao(config)# show dsl port atmpvc slot 0/5port pvcno PVC(VPI-VCI)--------------------------------------------------0-5-0 0 8-810-5-0 1 8-450-5-0 2 8-470-5-0 3 8-460-5-0 4 9-850-5-0 5 9-86CHZ-DZ-DDK-XinQiao(config)# dsl port atmpvc 0/5/0 pvc 0 vpi 8 vci 41。

生产厂家：中兴设备型号：ZXMG5200目前版本：V2.0.2P2T3网络位置：综合接入媒体网关，根据组网规划，上联设备可以是EPON或最近的城域网、承载网；下挂宽窄带一体化的综合接入业务接口及协议描述：1.呼叫和控制支持H.248和MGCP协议2.实时传输协议RTP/RTCP3.语音信号的编解码算法支持G.711、G.729、G.723.14.支持PSTN业务（包括拨号上网）、ISDN业务、传真业务、V5接入和xDSL业务（包括IPTV组播业务）。

5.支持基于SNMP协议的综合网管6. 在IP网络侧支持100 Mbits/s、1000 Mbits/s以太网接口，用于窄带媒体流、H.248协议流及宽带数据流的出口7.用于维护及环境监控的232串口承载业务能力：1.纯模拟用户1184线（利旧）2.纯ADSL用户320线（利旧）3.处理能力BHCA值20K应用中注意事项：1. 如果主框有用户板，不能混插到利旧从框，否则烧毁SP板2. 将上联设备端口设为强制百兆全双工，否则端口协商会有问题，出现时通时断等故障3. 如果2个上联口都启用，注意增加PVID保护上联口（一般用不常用的VLAN如4001，4002做PVID）MSAG(config)# vlan add-port 4001 port 0/9/0 untaggedMSAG(config)# vlan add-port 4002 port 0/9/1 untagged4. 严禁将相同的VLAN在2个上联口都透传，可能会引起VLAN成环，影响到整个二层数据网数据配置模板：一．加载主控板版本1. AG开局配置要在现场，首先将串口线连接主框背板右边串口（如果PC没有串口则要另配串口转接头）2. 拔出10槽ICS板，PC连至9槽ICS板正面的网口3. 将PC的IP地址设置为168.10.0.100，打开FTP工具，新建2个用户，一个用户名密码为su3，另一个用户名密码为zte，填写版本路径4. 打开超级终端将9槽ICS板连好网线，插回机架，迅速不停按s键，直到进入ICSBOOT状态小写c命令,在 inet on ethernet(e)输入168.10.0.1（修改带外管理地址），在 host inet(h)输入168.10.0.100（和调试PC地址一致）小写q命令（设定ICS板上的IN BAND MAC和INC MAC，注意格式并大写）小写i命令（设定系统时间，注意格式）E C:（格式化主控板C盘）E D:（格式化主控板D盘）E E:（格式化主控板E盘）T icsVer.z（上传主版本）T icsFpga.bin（上传主板固件版本）T icsSlav.bin（上传主板从CPU版本）T icsSlav1.bin（上传主板从CPU版本）5. 将9槽ICS拔出，插入10槽ICS，连上网线同样方式加载10槽ICS板，带外管理地址设为168.10.0.2MAC地址为10槽ICS板的二．上传系统文件1.将10槽ICS拔出，插入9槽ICS板等待约2分钟， telnet 168.10.0.1 8888 回车，密码zxmg（小写）2.在命令提示符0x1389>下面输入以下命令，出现done为传送成功，如果出现failed，先再传几次，如果还是这样，检查PC的IP是不是168.10.0.100，再检查FTP工具的设置是否正确。

中兴配置命令showvlan查看vlan状态Showrunning config查看当前配置状态由于交换机版本不同，有的修改密码命令不成功，两种不同的命令是：一种交换机命令是：creatuseradminSetlogin-pass000setadmin passok（设置全局模式密码。

如果密码为空，则网页无法进入全局配置模式）。

另一个开关命令是：createuseradminloginpass000adminpassok清除配置文件running.cfgzte(cfg)#conftffs中兴（CFG-TFFs）#lsr（查看配置文件running.CFG）内核2090884字节running.cfg121,198bytes1,710,080bytesfree中兴通讯（cfg tffs）#。

cfgzte(cfg-tffs)#ls（再次查看，running.cfg被删除）kernel2,090,884bytes1,832,960bytesfreezte(cfg)#rebootclearpropute命令可用于删除一个或多个静态路由用户可以通过showiproute命令对交换机上的直连路由和静态路由进行查看忘记密码进boot模式清除配置文件pressanykeytostopauto-boot (76)在倒计时期间，按任意键进入引导模式。

[zxr10boot]：中兴通讯输入zte，系统将加载wbdendloadwbdendbeginW90n740mac0:10mb半双工[密码]：输入密码zxr10进入bootmanager模式。

[bootmanager]:lskernel.z1203948snmpboots.v335startcfg.txt667running.cfg198723删除正在运行的Cfg文件以恢复默认配置。

[bootmanager]：delrunning。

重启程序。

重启，重启后，恢复默认配置，账号：admin，密码：zhongxing。
