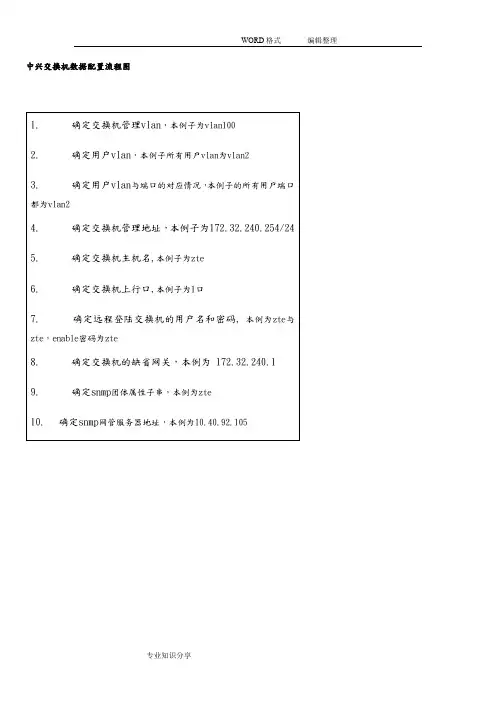

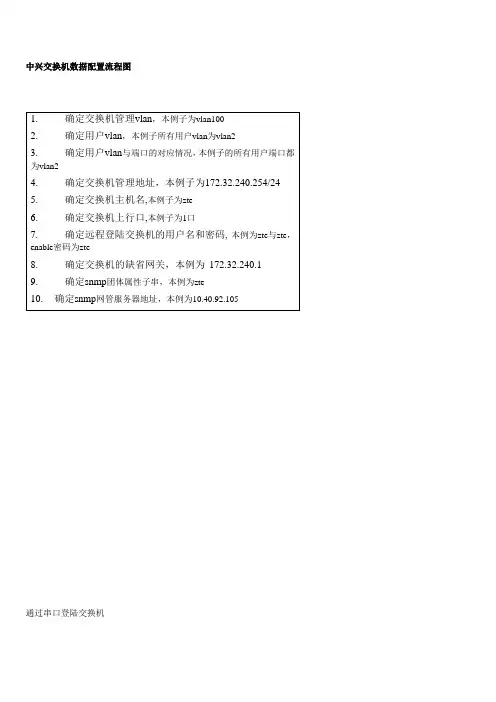

中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M (可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时 private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。

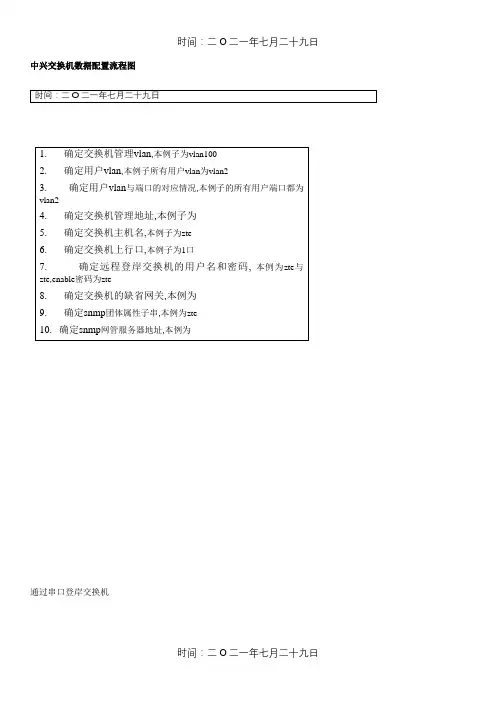

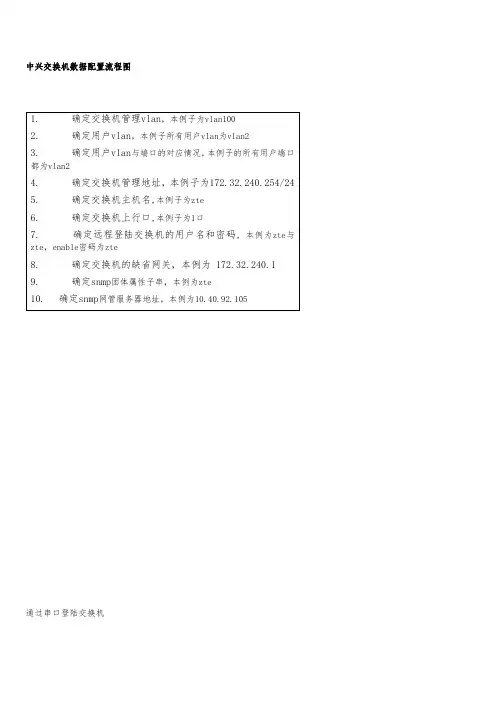

中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时 private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。

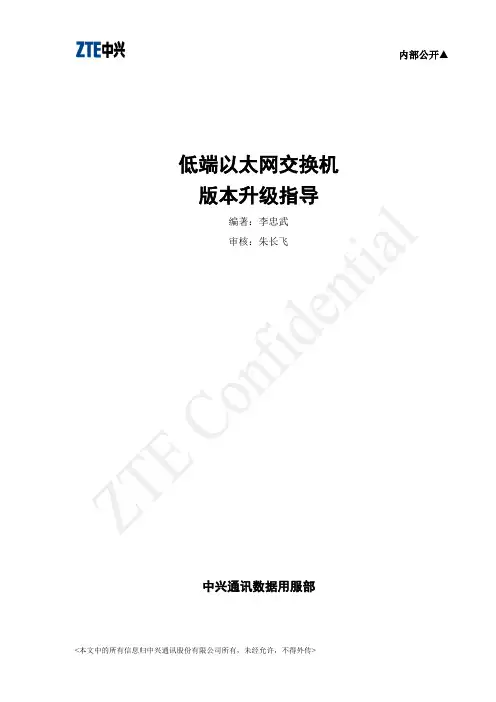

低端以太网交换机版本升级指导编著：李忠武审核：朱长飞中兴通讯数据用服部修改记录目录第1章升级准备 (1)1.1相关说明 (1)1.2准备工作 (1)1.2.1 升级前的准备 (1)1.2.2 TFTP服务器软件设置 (5)第2章BOOTROM升级 (7)2.1注意事项 (7)2.2升级步骤 (7)2.2.1 Bootrom升级步骤 (7)2.3应急处理办法 (10)2.4B OOTROM烧录指导 (12)第3章软件版本升级 (17)3.1注意事项 (17)3.2升级步骤 (17)3.2.1 系统正常时的版本升级 (17)3.2.2 系统异常时的版本升级 (18)3.3升级后的测试 (21)3.4应急处理办法 (22)第1章升级准备摘要：本文详细介绍了低端以太网交换机的升级过程，包括boot升级和版本升级，内容涵盖28、29、50、51所有设备及衍生设备。
由于每种设备，每个版本都有一些自身的特点，所以升级还是要看具体的版本发布说明，尤其要看注意事项，升级前要做好充足的准备工作，尤其要做好数据的备份工作，升级前后都要进行业务测试，保证升级后业务正常，重点掌握紧急情况下的回退步骤。
1.1 相关说明一般情况下无须升级bootrom，如果发现某设备用kernel.Z无法启动，而用kernel文件可以启动，则说明该设备bootrom较老，此时如为了节省flash空间必须使用kernel.Z，则必须升级bootrom 版本。
如果版本跨度太大，也会出现新版本和老boot不兼容的问题，现象是使用新版本不能正常启动，而倒换原来的老版本正常，详细看《版本发布说明》中的版本和哪些boot兼容。
版本升级一般都是由于原来的版本存在某些缺陷或者需要增加某些功能，版本升级一定要得到公司技术支持部门的批准方可进行。
版本升级前一定要看《版本发布说明》中，版本支持哪些功能，版本和哪些boot兼容，以确定是否要升级boot版本，如果boot或版本升级操作不当，可能会导致升级失败，造成系统无法启动。
一、系统的启动过程如下。
1、上电后，首先进行硬件启动，当硬件检测无误后，管理终端上出现下列信息：Welcome to use ZTE eCarrier！！Copyright(c) 2004-2006, ZTE Co。
， Ltd.System Booting..。
.。
CPU: S3C45010 ARM7TDMIBSP version: 1.2/0Creation date: Feb 11 2004， 09：37：01Press any key to stop auto-boot。
..72、出现上述信息后，等待大约7 秒，用户可以在这段时间内按任意键进入boot 状态,修改启动参数.当系统在规定时间未检测到用户输入时，系统便开始自动加载版本，并提示下列信息：auto—booting。
..boot device ： secEndunit number ： 0processor number ： 0host name ： tigerfile name : vxWorksinet on ethernet (e) ： 10.40.92。
106host inet （h) : 10。
40.92.105flags (f） : 0x80Attaching to TFFS.。
done。
Loading version：/kernel.。
.1459932 + 75292 + 6358852Starting at 0x1656e0...Attaching interface lo0。
.。
done（省略)Welcome ！ZTE Corporation。
All rights reserved.login:adminpassword:＊＊*＊**＊*＊3、系统启动成功后，出现提示符login:,要求输入登录用户名和密码，缺省用户名是admin,密码是zhongxing。
二、配置开始工作1．打开超级终端，输入连接的名称，如ZXR10，并选择一个图标。

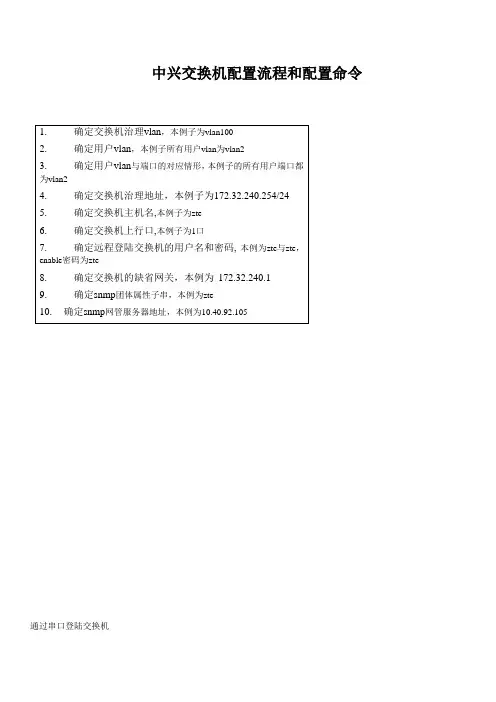

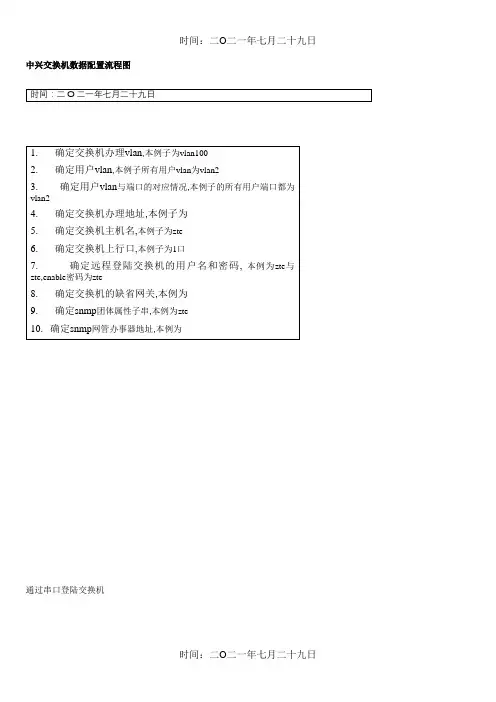

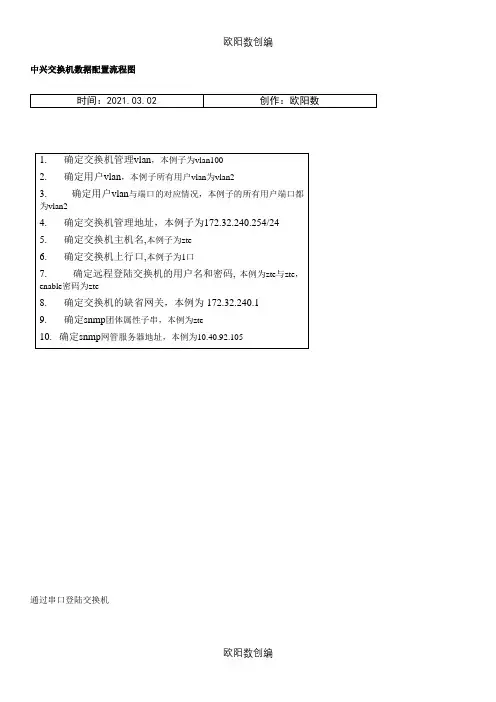

中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时 private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。
网管VLAN94业务VLAN419网管地址10.1.7.253网关10.1.26.12609/2818S/2826S/2852S缺省的用户名/密码为admin/zhongxing1、VLAN配置：1.1创建VLAN 94zte(cfg)#set vlan 94 enable将VLAN 94加到25号端口上，并打tag标签：zte(cfg)#set vlan 94 add port 25 tag1.2将业务VLAN 94 加入到1-24号端口上，并打untag标签：zte(cfg)#set vlan 94 add port 1-24 untag1.3激活1-24口业务上的业务VLAN ：zte(cfg)#set port 1-24 pvid 942、配置ip地址zte(cfg)#config routerzte(cfg-router)#set ipport 0 ipaddress 10.1.26.28/23zte(cfg-router)#set ipport 0 vlan 94zte(cfg-router)#set ipport 0 enable3、端口隔离zte(cfg)#set pvlan session 1 add isolated-port 1-24zte(cfg)#set pvlan session 1 add promiscuous-port 25此命令该小区用不上，这是防止路由环路：zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 10.1.26.1zte(cfg-router)#exit4、保存配置信息zte(cfg)#save二、查看命令：1、show port [<portlist>] 显示端口的配置信息和工作状态2、show port <portlist> statistics 显示端口的统计数据；清除端口的统计数据clear port <portlist> {name|statistics|description}；3、show fdb dynamic port <portname> [detail] 显示fdb –即MAC表信息4、show vlan [<vlanlist>] 显示VLAN 的信息。
