《数字逻辑教案》word版第一章：数字逻辑基础1.1 数字逻辑概述介绍数字逻辑的基本概念和特点解释数字逻辑在计算机科学中的应用1.2 逻辑门介绍逻辑门的定义和功能详细介绍与门、或门、非门、异或门等基本逻辑门1.3 逻辑函数解释逻辑函数的概念和作用介绍逻辑函数的表示方法，如真值表和逻辑表达式第二章：数字逻辑电路2.1 逻辑电路概述介绍逻辑电路的基本概念和组成解释逻辑电路的功能和工作原理2.2 逻辑电路的组合介绍逻辑电路的组合方式和连接方法解释组合逻辑电路的输出特点2.3 逻辑电路的时序介绍逻辑电路的时序概念和重要性详细介绍触发器、计数器等时序逻辑电路第三章：数字逻辑设计3.1 数字逻辑设计概述介绍数字逻辑设计的目标和方法解释数字逻辑设计的重要性和应用3.2 组合逻辑设计介绍组合逻辑设计的基本方法和步骤举例说明组合逻辑电路的设计实例3.3 时序逻辑设计介绍时序逻辑设计的基本方法和步骤举例说明时序逻辑电路的设计实例第四章：数字逻辑仿真4.1 数字逻辑仿真概述介绍数字逻辑仿真的概念和作用解释数字逻辑仿真的方法和工具4.2 组合逻辑仿真介绍组合逻辑仿真的方法和步骤使用仿真工具进行组合逻辑电路的仿真实验4.3 时序逻辑仿真介绍时序逻辑仿真的方法和步骤使用仿真工具进行时序逻辑电路的仿真实验第五章：数字逻辑应用5.1 数字逻辑应用概述介绍数字逻辑应用的领域和实例解释数字逻辑在计算机硬件、通信系统等领域的应用5.2 数字逻辑在计算机硬件中的应用介绍数字逻辑在中央处理器、存储器等计算机硬件部件中的应用解释数字逻辑在计算机指令执行、数据处理等方面的作用5.3 数字逻辑在通信系统中的应用介绍数字逻辑在通信系统中的应用实例，如编码器、解码器、调制器等解释数字逻辑在信号处理、数据传输等方面的作用第六章：数字逻辑与计算机基础6.1 计算机基础概述介绍计算机的基本组成和原理解释计算机硬件和软件的关系6.2 计算机的数字逻辑核心讲解CPU内部的数字逻辑结构详细介绍寄存器、运算器、控制单元等关键部件6.3 计算机的指令系统解释指令系统的作用和组成介绍机器指令和汇编指令的概念第七章：数字逻辑与数字电路设计7.1 数字电路设计基础介绍数字电路设计的基本流程解释数字电路设计中的关键概念，如时钟频率、功耗等7.2 数字电路设计实例分析简单的数字电路设计案例讲解设计过程中的逻辑判断和优化7.3 数字电路设计工具与软件介绍常见的数字电路设计工具和软件解释这些工具和软件在设计过程中的作用第八章：数字逻辑与数字系统测试8.1 数字系统测试概述讲解数字系统测试的目的和方法解释测试在保证数字系统可靠性中的重要性8.2 数字逻辑测试技术介绍逻辑测试的基本方法和策略讲解测试向量和测试结果分析的过程8.3 故障诊断与容错设计解释数字系统中的故障类型和影响介绍故障诊断方法和容错设计策略第九章：数字逻辑在现代技术中的应用9.1 数字逻辑与现代通信技术讲解数字逻辑在现代通信技术中的应用介绍数字调制、信息编码等通信技术9.2 数字逻辑在物联网技术中的应用解释数字逻辑在物联网中的关键作用分析物联网设备中的数字逻辑结构和功能9.3 数字逻辑在领域的应用讲述数字逻辑在领域的应用实例介绍逻辑推理、神经网络等技术中的数字逻辑基础第十章：数字逻辑的未来发展10.1 数字逻辑技术的发展趋势分析数字逻辑技术的未来发展方向讲解新型数字逻辑器件和系统的特点10.2 量子逻辑与量子计算介绍量子逻辑与传统数字逻辑的区别讲解量子计算中的逻辑结构和运算规则10.3 数字逻辑教育的挑战与机遇分析数字逻辑教育面临的挑战讲述数字逻辑教育对培养计算机科学人才的重要性重点和难点解析重点环节一：逻辑门的概念和功能逻辑门是数字逻辑电路的基本构建块，包括与门、或门、非门、异或门等。

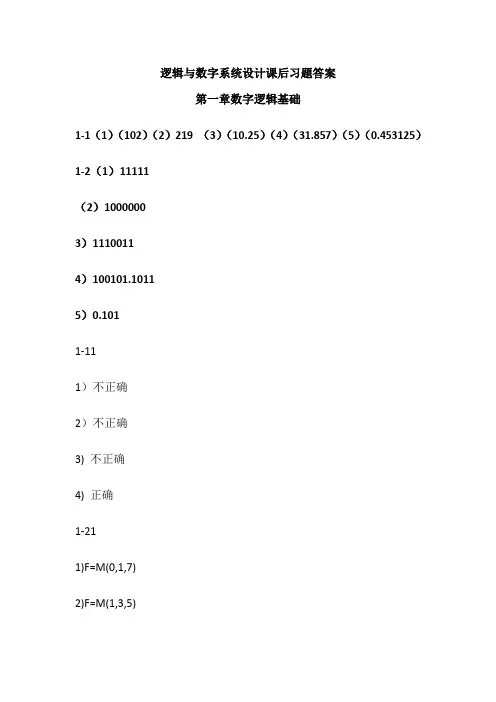

逻辑与数字系统设计课后习题答案第一章数字逻辑基础1-1（1）（102）（2）219 （3）（10.25）（4）（31.857）（5）（0.453125）1-2（1）11111（2）10000003）11100114）100101.10115）0.1011-111）不正确2）不正确3) 不正确4) 正确1-211)F=M(0,1,7)2)F=M(1,3,5)3)F=M(0,2,4,7)5)F=m（0,3,5,6,）第二章逻辑门电路2-5（a）I LED=（5-2-0.5）/0.33=7.58 mA第五章触发器5-1Q端波形：5-3(a) RS触发器的输入S=AQ'，R=BQ，代入RS触发器的特性方程Q*=S+R'Q 中，得：Q*=S+R'Q=AQ'+(BQ) 'Q=AQ'+(B'+Q')Q=AQ'+B'Q(b) RS触发器的输入S=CQ'，R=DQ'，代入RS触发器的特性方程Q*=S+R'Q中，得：Q*=S+R'Q=CQ'+(DQ') 'Q=CQ'+(B'+Q)Q=CQ'+Q=C+Q5-7RS触发器的输入S=(AQ')'=A'+Q，R=(BQ)'，代入RS触发器的特性方程Q*=S+R'Q中，得：Q*=S+R'Q=(A'+Q)+((BQ) ')'Q=A'+Q+BQ=A'+Q 5-8由图中可知，当R D'=0时，Q1*=Q2*=0；当R D'=1时，在时钟脉冲的下降沿，Q1*=D，Q2*=JQ2'+K'Q2= Q1Q2'，画出波形图：5-16(1) 正边沿JK触发器，在CP的上升沿Q*= JQ'+K'Q，波形如下：(2) 负边沿JK触发器，在CP的下降沿Q*= JQ'+K'Q，波形如下：5-20CP的上升沿触发，Q1*=D1=Q2；Q2*=D2=Q1'，波形图：5-24(2) D触发器的输入D=Q'，代入D触发器的特性方程Q*=D中，得：Q*=D=Q'(3) RS触发器的输入S=Q'，R=Q，代入RS触发器的特性方程Q*=S+R'Q 中，得：Q*=S+R'Q=Q'+Q'Q=Q'(4) JK触发器的输入J=K=1，代入JK触发器的特性方程Q*=JQ'+K'Q中，得：Q*=JQ'+K'Q=Q'(7) JK触发器的输入J=Q'，K=Q，代入JK触发器的特性方程Q*=JQ'+K'Q 中，得：Q*=JQ'+K'Q=Q'Q'+Q'Q=Q'(9) T触发器的输入T=Q'，代入T触发器的特性方程Q*=TQ'+T'Q中，得：Q*=TQ'+T'Q=Q'Q'+QQ=Q'+Q=1。
《数字逻辑与数字系统》教学大纲一、使用说明（一）课程性质《数字逻辑与数字系统》是计算机科学与技术专业的一门专业基础课。
（二）教学目的通过本课程的学习，可以使学生熟悉数制与编码,逻辑函数及其化简,集成逻辑部件,中大规模集成组合逻辑构件。
掌握组合逻辑电路分析和设计，同步时序逻辑电路分析和设计，异步时序逻辑电路分析和设计；中规模集成时序逻辑电路分析和设计。
了解可编程逻辑器件，数字系统设计，数字系统的基本算法与逻辑电路实现，VHDL语言描述数字系统。
为专业课的学习打下坚实的基础。
（三）教学时数本课程理论部分总授课时数为68课时。
（四）教学方法理论联系实际，课堂讲授。
（五）面向专业计算机科学与技术专业。
二、教学内容第一章数制与编码（一）教学目的与要求通过本章学习使学生掌握数制的表示及转换，二进制数的算术运算,二进制码，原码、补码、反码。
（二）教学内容模拟信号，数字信号，数制的表示及转换，二进制数的算术运算,二进制码，原码、补码、反码。
重点与难点：数制，二进制码，逻辑运算，逻辑代数的基本定律和规则，逻辑函数的化简。
第一节进位计数制1、十进制数的表示2、二进制数的表示3、其它进制数的表示第二节数制转换1、二进制数与十进制数的转换2、二进制数与八进制数、十六进制数的转换第三节带符号数的代码表示1、真值与机器数2、原码3、反码4、补码5、机器数的加、减运算6、十进制数的补数第四节码制和字符的代码表示1、码制2、可靠性编码3、字符代码（三）教学方法与形式课堂讲授。
（四）教学时数2课时。
第二章逻辑代数与逻辑函数（一）教学目的与要求通过本章学习使学生掌握逻辑代数的基本运算,逻辑代数的基本公式、定理及规则。
逻辑函数表达式的形式与转换方法，逻辑函数的代数法及卡诺图法化简。
（二）教学内容逻辑代数的基本运算、基本公式、定理及规则。
逻辑函数表达式的形式与转换方法，逻辑函数的代数法及卡诺图法化简。
重点与难点：逻辑代数的公式、定理及规则。
第一章开关理论基础1.将下列十进制数化为二进制数和八进制数十进制二进制八进制49 110001 6153 110101 65127 1111111 177635 1001111011 11737.493 111.1111 7.7479.43 10011001.0110111 231.3342.将下列二进制数转换成十进制数和八进制数二进制十进制八进制1010 10 12111101 61 751011100 92 1340.10011 0.59375 0.46101111 47 5701101 13 153.将下列十进制数转换成8421BCD码1997=0001 1001 1001 011165.312=0110 0101.0011 0001 00103.1416=0011.0001 0100 0001 01100.9475=0.1001 0100 0111 01014.列出真值表，写出X的真值表达式A B C X0 0 0 00 0 1 00 1 0 00 1 1 11 0 0 01 0 1 11 1 0 11 1 1 1 X=A BC+A B C+AB C+ABC 5.求下列函数的值当A,B,C为0,1,0时：A B+BC=1(A+B+C)(A+B+C)=1(A B+A C)B=1当A,B,C为1,1,0时：A B+BC=0(A+B+C)(A+B+C)=1(A B+A C)B=1当A,B,C为1,0,1时：A B+BC=0(A+B+C)(A+B+C)=1(A B+A C)B=06.用真值表证明下列恒等式(1) (A⊕B)⊕C=A⊕(B⊕C)A B C (A⊕B)⊕C A⊕(B⊕C)0 0 0 0 00 0 1 1 10 1 0 1 10 1 1 0 01 0 0 1 11 0 1 0 01 1 0 0 01 1 1 1 1所以由真值表得证。
（2）A⊕B⊕C=A⊕B⊕CA B C A⊕B⊕C A⊕B⊕C0 0 0 1 10 0 1 0 00 1 0 0 00 1 1 1 11 0 0 0 01 0 1 1 11 1 0 1 11 1 1 0 07.证明下列等式（1）A+A B=A+B证明：左边= A+A B=A(B+B)+A B=AB+A B+A B=AB+A B+AB+A B=A+B=右边(2)ABC+A B C+AB C=AB+AC证明：左边= ABC+A B C+AB C= ABC+A B C+AB C+ABC=AC(B+B )+AB(C+C ) =AB+AC =右边（3） E D C CD A C B A A )(++++=A+CD+E 证明：左边=E D C CD A C B A A )(++++ =A+CD+A B C +CD E =A+CD+CD E =A+CD+E =右边（4） C B A C B A B A ++=C B C A B A ++ 证明：左边=C B A C B A B A ++=C B A C AB C B A B A +++)( =C B C A B A ++=右边8.用布尔代数化简下列各逻辑函数表达式9.将下列函数展开为最小项表达式 (1) F(A,B,C) =Σ(1,4,5,6,7)(2) F(A,B,C,D) = Σ(4,5,6,7,9,12,14) 10.用卡诺图化简下列各式（1）C AB C B BC A AC F +++=化简得F=C(2)C B A D A B A D C AB CD B A F++++=F=D A B A +（3） F(A,B,C,D)=∑m (0,1,2,5,6,7,8,9,13,14)化简得F=D BC D C A BC A C B D C ++++ (4) F(A,B,C,D)=∑m (0,13,14,15)+∑ϕ(1,2,3,9,10,11)化简得F=AC AD B A ++11.利用与非门实现下列函数，并画出逻辑图。
