数制及码制:

整数部分:

十进制转n 进制:除n 取余,倒序写出

n 进制转十进制:位值乘以n 的位减1次方,累加

小数部分:

十进制转n 进制:乘n

取整。最后不一定能乘到整数,视情况而定。

n 进制转十进制:权值累加即可。

例如二进制小数实际就是:

加起来就是十进制小数值。

二进制数转换成八进制数(或十六进制数)时,其整数部分和小数部分可以同时进行转换。其方法是:以二进制数的小数点为起点,分别向左、向右,每三位(或四位)分一组。对于小数部分,最低位一组不足三位(或四位)时, 必须在有效位右边补0,使其足位。然后,把每一组二进制数转换成八进制(或十六进制)数,并保持原排序。对于整数部分,最高位一组不足位时,可在有效位的左边补0,

也可不补。

二--十进制码BCD 码

2017年5月23日15:58

二--十进制码BCD码

余三码是8421码加0011(3)得到的。是无权码

可靠性编码即能减少错误,有格雷码和奇偶校验码。

格雷码无权,特征是相邻数的格雷码只有一位不同。

模2和实际上就是异或。

奇偶校验码实际上就是加一位,使1的个数和为奇数或偶数在传递数据,用于检验1位错误。

线与:用OC门才能实现

OC门还能实现总线传输:

只要控制各个门电路的E端轮流等于1,并且任意时刻只有一个为1,则各门电路的输出信号就能轮流传到总线上而互不干扰。

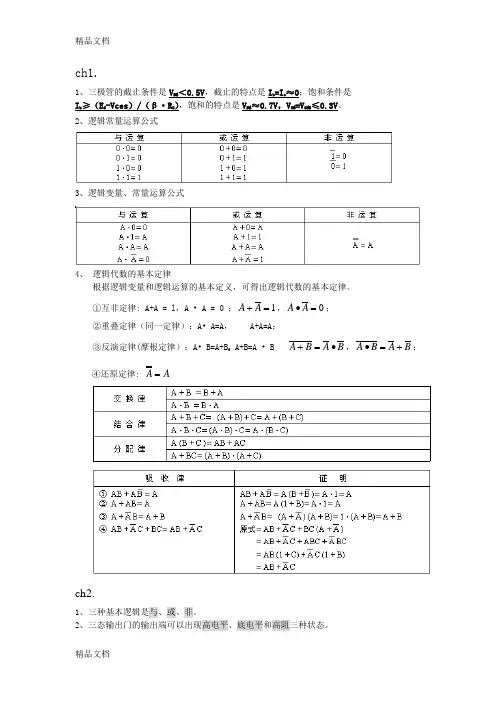

逻辑函数的相等:

或者说真值表相同。

或者说真值表相同。

注意

最小项:与或形式。全部最小项和为1

每个变量要么出现,要么出现反变量恰好一次。

下标计算:反0原1,二进制数。mi

最大项:或与形式。全部最大项和为0

每个变量要么出现,要么出现反变量恰好一次。

下标计算:反1原0,二进制数。Mi

与或式代数化简:

对于或与式,可以用对偶律转化与或式。

卡诺图化简:

先化为标准与或式,2,4,8,16.。相邻项可以花圈。

约束条件型:约束条件F=0,则把使F=1的取值画上X,可以圈进来。

组合逻辑电路的分析步骤:

1写逻辑函数

2画真值表

3找出逻辑功能

4画改进的电路图(如果表达式化简后能用更少的门实现,或

设计步骤:

1分析要求,设出输入输出变量,列真值表。

2由真值表写逻辑表达式(与或式)(检查竞争冒险!)

3化简

4画图;

竞争冒险现象:

以上两种,当A 值改变时会产生不同步变化,产生错误。

判断:

当在给定条件下出现竞争冒险时,只需与一个0或者或一个1,即可消除。卡诺图两个合并圈若相切,则会

~

引入选通脉冲,加滤波电容也可以消除

~

2017年5月23日20:21

译码器:类似于二进制转十进制的电路,n输入,2^n输出。

即G都为1时电路才能工作。

按表达式连线即可。但要注意芯片输出是低电平有效。要转成非的形式。如下图

编码器即译码器反过来,十进制转二进制

74147:优先编码的十进制转8421码

74153是双4选一数据选择器。

触发器有两个稳定状态Q=1或0,信号消失后保持不变四种触发器:

1 RS

触发器:

简单触发器没有时钟信号。

时钟触发器,CP 信号即时钟信号,CP 为0时触发器保持状态。

2017年5月24日15:11

D触发器:

JK触发器:

Q(n+1)=

T触发器:

JK触发器中J=K=T时。

同步触发器:CP=1时触发,缺点:空翻,

边沿触发器:CP下降沿触发,利用电流内部速度差解决空翻。

SR 触发器转JK :

电路输出Y 只与电路现态Q 有关称之为摩尔型时序电路。

n 位2进制计数器:计数器内部用二进制数表示,每2^n 个脉冲输出一个进位脉冲的计数器。

x 位计数器,x 不等于2:那么时逢x 进1

的计数器。具体说,先根据实际问题描述确立状态及之间的转换,画出状态图,然后需要简化一下状态图。然后根据状态数确定触发器个数,n 个触发器可表示2^n 个状态。然后给状态分配二进制代码,代码各位即各触发器状态,比如110,即Q2=1,Q1=1,Q0=0时对应的状态。然后就可以给出各触发器和输出Y 的卡诺图,化简得到各方程,然后画电路,检查自启动。Oh yes !2017年5月24日15:11

若要求设计异步时序电路,则一般时在Q中选择其他的时钟信号,只需画出波形图,看看哪个能用即可。加计数器即满了进1,减计数器为到0后借位进1

异步集成计数器7490:

由上图可知,俩R都是1时是在置0.

由上图可知,7490是由一个模2计数器和一个模5计数器级联的,连起来模10用两个7490芯片,用俩5421组成64进制计数器示意图如下:

同步集成计数器74161,可预置四位二进制计数器,由异步清零功能。

反馈复位法举例:(74161中Qd是最高位!!!!!)

由上可知,若想用74161做x进制计数器,则让QdQcQbQa=x时使Cr=0即可。反馈预置法

又74161真值表可知,P=T=1时才能计数,所以74161的级连如下图:

(因为一个74161是四位计数器,3个是12位,故位2的12次方)

四位双向通用移位寄存器74194:
