数电重点知识总结
以下是数电重点知识总结：
1. 逻辑代数基本定理：包括代入定理、反演定理、对偶定理。
2. 逻辑函数：描述输入与输出之间的函数关系，通过真值表、逻辑函数表达式、逻辑图、波形图和卡诺图来表示。
3. 最小项和最大项：最小项是n变量m个因子的乘积，最大项是m个因子的和。
4. 化简方法：包括公式法、并项法、吸收法、消项法、消因子法和配项法等。
5. 卡诺图法：用于将逻辑函数化为最小项之和的形式，通过画出卡诺图并找出可合并项来进行化简。
6. 门电路：包括与门、或门、非门、与非门、或非门等，以及它们的互补输出。
7. 三态门：具有高、低和开路三种状态。
8. 组合逻辑电路：任意时刻的输出仅仅取决于该时刻的输入，与之前的电路状态无关。
9. 常用的组合逻辑电路：包括编码器、译码器、数据选择器和加法器等。
10. 组合逻辑电路的竞争与冒险：可能产生尖峰脉冲，有竞争不一定有竞争
冒险，可以通过加滤波电容、引入选通脉冲或修改逻辑等方式消除竞争冒险。
11. 二进制数的算术运算：无符号二进制数的加法运算与十进制加法相同，减法同十进制减法，不够减借位；乘法由左移被乘数与加法运算组成；除法由右移除数与减法运算组成。
带符号二进制数的算术运算中，负数通常用补码表示，可以通过补码和反码计算得到。
以上内容仅供参考，如需更多信息，建议查阅相关教材或咨询专业人士。

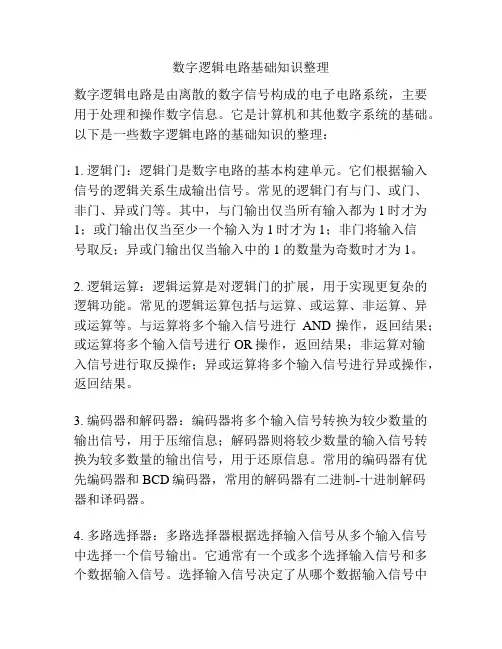

数字逻辑电路基础知识整理数字逻辑电路是由离散的数字信号构成的电子电路系统，主要用于处理和操作数字信息。
它是计算机和其他数字系统的基础。
以下是一些数字逻辑电路的基础知识的整理：1. 逻辑门：逻辑门是数字电路的基本构建单元。
它们根据输入信号的逻辑关系生成输出信号。
常见的逻辑门有与门、或门、非门、异或门等。
其中，与门输出仅当所有输入都为1时才为1；或门输出仅当至少一个输入为1时才为1；非门将输入信号取反；异或门输出仅当输入中的1的数量为奇数时才为1。
2. 逻辑运算：逻辑运算是对逻辑门的扩展，用于实现更复杂的逻辑功能。
常见的逻辑运算包括与运算、或运算、非运算、异或运算等。
与运算将多个输入信号进行AND操作，返回结果；或运算将多个输入信号进行OR操作，返回结果；非运算对输入信号进行取反操作；异或运算将多个输入信号进行异或操作，返回结果。
3. 编码器和解码器：编码器将多个输入信号转换为较少数量的输出信号，用于压缩信息；解码器则将较少数量的输入信号转换为较多数量的输出信号，用于还原信息。
常用的编码器有优先编码器和BCD编码器，常用的解码器有二进制-十进制解码器和译码器。
4. 多路选择器：多路选择器根据选择输入信号从多个输入信号中选择一个信号输出。
它通常有一个或多个选择输入信号和多个数据输入信号。
选择输入信号决定了从哪个数据输入信号中输出。
多路选择器可用于实现多路复用、数据选择和信号路由等功能。
5. 触发器和寄存器：触发器是存储单元，用于存储和传输信号。
常见的触发器有弗洛普触发器、D触发器、JK触发器等。
寄存器由多个触发器组成，用于存储和传输多个比特的数据。
6. 计数器和时序电路：计数器用于计数和生成递增或递减的序列。
它通过触发器和逻辑门组成。
时序电路在不同的时钟脉冲或控制信号下执行特定的操作。
常见的时序电路有时钟发生器、定时器和计数器。
7. 存储器：存储器用于存储和读取数据。
常见的存储器包括随机存取存储器（RAM）和只读存储器（ROM）。

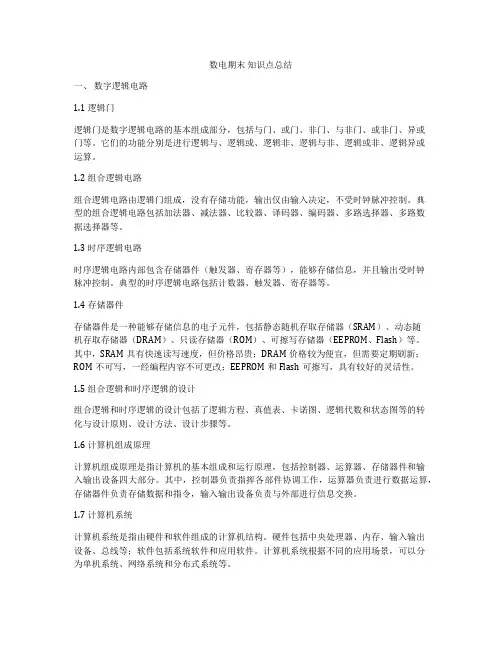

数电期末知识点总结一、数字逻辑电路1.1 逻辑门逻辑门是数字逻辑电路的基本组成部分，包括与门、或门、非门、与非门、或非门、异或门等。
它们的功能分别是进行逻辑与、逻辑或、逻辑非、逻辑与非、逻辑或非、逻辑异或运算。
1.2 组合逻辑电路组合逻辑电路由逻辑门组成，没有存储功能，输出仅由输入决定，不受时钟脉冲控制。
典型的组合逻辑电路包括加法器、减法器、比较器、译码器、编码器、多路选择器、多路数据选择器等。
1.3 时序逻辑电路时序逻辑电路内部包含存储器件（触发器、寄存器等），能够存储信息，并且输出受时钟脉冲控制。
典型的时序逻辑电路包括计数器、触发器、寄存器等。
1.4 存储器件存储器件是一种能够存储信息的电子元件，包括静态随机存取存储器（SRAM）、动态随机存取存储器（DRAM）、只读存储器（ROM）、可擦写存储器（EEPROM、Flash）等。
其中，SRAM具有快速读写速度，但价格昂贵；DRAM价格较为便宜，但需要定期刷新；ROM不可写，一经编程内容不可更改；EEPROM和Flash可擦写，具有较好的灵活性。
1.5 组合逻辑和时序逻辑的设计组合逻辑和时序逻辑的设计包括了逻辑方程、真值表、卡诺图、逻辑代数和状态图等的转化与设计原则、设计方法、设计步骤等。
1.6 计算机组成原理计算机组成原理是指计算机的基本组成和运行原理，包括控制器、运算器、存储器件和输入输出设备四大部分。
其中，控制器负责指挥各部件协调工作，运算器负责进行数据运算，存储器件负责存储数据和指令，输入输出设备负责与外部进行信息交换。
1.7 计算机系统计算机系统是指由硬件和软件组成的计算机结构。
硬件包括中央处理器、内存、输入输出设备、总线等；软件包括系统软件和应用软件。
计算机系统根据不同的应用场景，可以分为单机系统、网络系统和分布式系统等。
1.8 计算机网络计算机网络是指将多台计算机通过通信设备和通信线路连接在一起，实现信息交换和资源共享的系统。
计算机网络的组成包括硬件设备、传输媒体、通信协议三部分。

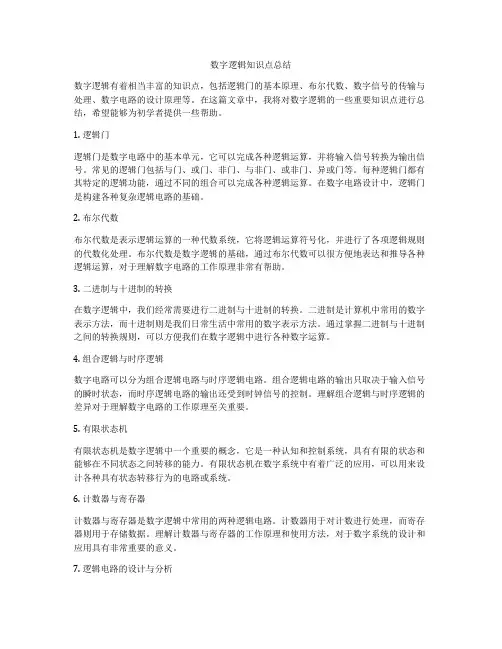

数字逻辑知识点总结数字逻辑有着相当丰富的知识点，包括逻辑门的基本原理、布尔代数、数字信号的传输与处理、数字电路的设计原理等。
在这篇文章中，我将对数字逻辑的一些重要知识点进行总结，希望能够为初学者提供一些帮助。
1. 逻辑门逻辑门是数字电路中的基本单元，它可以完成各种逻辑运算，并将输入信号转换为输出信号。
常见的逻辑门包括与门、或门、非门、与非门、或非门、异或门等。
每种逻辑门都有其特定的逻辑功能，通过不同的组合可以完成各种逻辑运算。
在数字电路设计中，逻辑门是构建各种复杂逻辑电路的基础。
2. 布尔代数布尔代数是表示逻辑运算的一种代数系统，它将逻辑运算符号化，并进行了各项逻辑规则的代数化处理。
布尔代数是数字逻辑的基础，通过布尔代数可以很方便地表达和推导各种逻辑运算，对于理解数字电路的工作原理非常有帮助。
3. 二进制与十进制的转换在数字逻辑中，我们经常需要进行二进制与十进制的转换。
二进制是计算机中常用的数字表示方法，而十进制则是我们日常生活中常用的数字表示方法。
通过掌握二进制与十进制之间的转换规则，可以方便我们在数字逻辑中进行各种数字运算。
4. 组合逻辑与时序逻辑数字电路可以分为组合逻辑电路与时序逻辑电路。
组合逻辑电路的输出只取决于输入信号的瞬时状态，而时序逻辑电路的输出还受到时钟信号的控制。
理解组合逻辑与时序逻辑的差异对于理解数字电路的工作原理至关重要。
5. 有限状态机有限状态机是数字逻辑中一个重要的概念，它是一种认知和控制系统，具有有限的状态和能够在不同状态之间转移的能力。
有限状态机在数字系统中有着广泛的应用，可以用来设计各种具有状态转移行为的电路或系统。
6. 计数器与寄存器计数器与寄存器是数字逻辑中常用的两种逻辑电路。
计数器用于对计数进行处理，而寄存器则用于存储数据。
理解计数器与寄存器的工作原理和使用方法，对于数字系统的设计和应用具有非常重要的意义。
7. 逻辑电路的设计与分析数字逻辑的一大重点是逻辑电路的设计与分析。

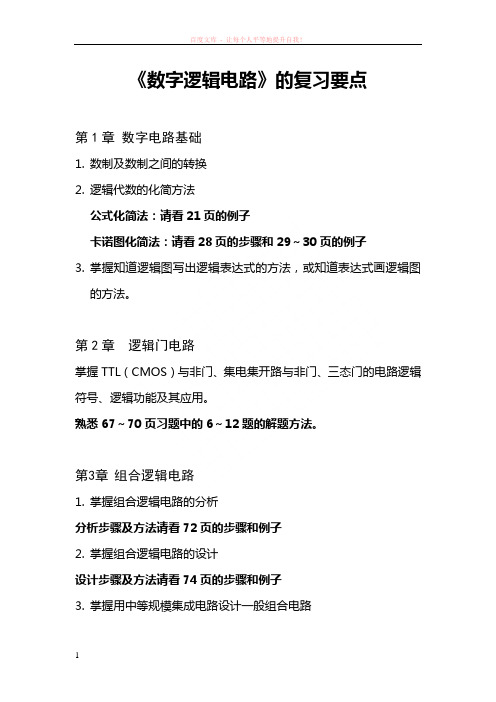

《数字逻辑电路》的复习要点第1章数字电路基础1.数制及数制之间的转换2.逻辑代数的化简方法公式化简法：请看21页的例子卡诺图化简法：请看28页的步骤和29～30页的例子3.掌握知道逻辑图写出逻辑表达式的方法，或知道表达式画逻辑图的方法。
第2章逻辑门电路掌握TTL（CMOS）与非门、集电集开路与非门、三态门的电路逻辑符号、逻辑功能及其应用。
熟悉67～70页习题中的6～12题的解题方法。
第3章组合逻辑电路1.掌握组合逻辑电路的分析分析步骤及方法请看72页的步骤和例子2.掌握组合逻辑电路的设计设计步骤及方法请看74页的步骤和例子3.掌握用中等规模集成电路设计一般组合电路方法请看101～108页的内容。
4.掌握组合逻辑电路中的竞争冒险的判断及消除方法请看108～112页的内容。
第4章触发器1.掌握各触发器的功能及使用2.掌握时序图的画法第5章时序逻辑电路1.掌握同步时序逻辑电路的设计方法分析步骤及方法请看140页的步骤和例子2.掌握同步时序逻辑电路的设计方法设计步骤及方法请看144～145页的步骤和例子3.掌握中常用时序逻辑电路（计数器）的功能和使用方法4.掌握N进制计数器的设计方法方法请看166～172页的内容。
第6章脉冲信号的产生与整形5.掌握各种典型脉冲产生与整形电路的主要应用6.掌握555定时器的应用（比如：试用555定时器设计一个单稳态触发器，要求定时宽度T W=11ms）第7章模/数和数/模转换电路7.掌握常见模/数和数/模转换器件的使用。
第8章半导体存储器8.掌握ROM应用9.掌握RAM的结构及容量扩展请看232～234页内容。
试用4片1K×4扩展为2K×8的RAM。

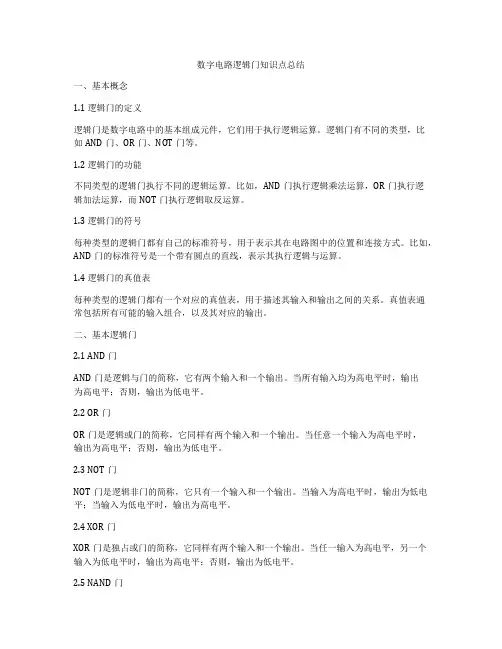

数字电路逻辑门知识点总结一、基本概念1.1 逻辑门的定义逻辑门是数字电路中的基本组成元件，它们用于执行逻辑运算。
逻辑门有不同的类型，比如AND门、OR门、NOT门等。
1.2 逻辑门的功能不同类型的逻辑门执行不同的逻辑运算。
比如，AND门执行逻辑乘法运算，OR门执行逻辑加法运算，而NOT门执行逻辑取反运算。
1.3 逻辑门的符号每种类型的逻辑门都有自己的标准符号，用于表示其在电路图中的位置和连接方式。
比如，AND门的标准符号是一个带有圆点的直线，表示其执行逻辑与运算。
1.4 逻辑门的真值表每种类型的逻辑门都有一个对应的真值表，用于描述其输入和输出之间的关系。
真值表通常包括所有可能的输入组合，以及其对应的输出。
二、基本逻辑门2.1 AND门AND门是逻辑与门的简称，它有两个输入和一个输出。
当所有输入均为高电平时，输出为高电平；否则，输出为低电平。
2.2 OR门OR门是逻辑或门的简称，它同样有两个输入和一个输出。
当任意一个输入为高电平时，输出为高电平；否则，输出为低电平。
2.3 NOT门NOT门是逻辑非门的简称，它只有一个输入和一个输出。
当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。
2.4 XOR门XOR门是独占或门的简称，它同样有两个输入和一个输出。
当任一输入为高电平，另一个输入为低电平时，输出为高电平；否则，输出为低电平。
2.5 NAND门NAND门是与非门的简称，它同样有两个输入和一个输出。
当所有输入均为高电平时，输出为低电平；否则，输出为高电平。
2.6 NOR门NOR门是或非门的简称，它同样有两个输入和一个输出。
当任意一个输入为高电平时，输出为低电平；否则，输出为高电平。
2.7 XNOR门XNOR门是独占或非门的简称，它同样有两个输入和一个输出。
当两个输入相等时，输出为高电平；否则，输出为低电平。
三、逻辑门的组合3.1 逻辑门的串联多个逻辑门可以串联在一起，形成更复杂的逻辑功能。

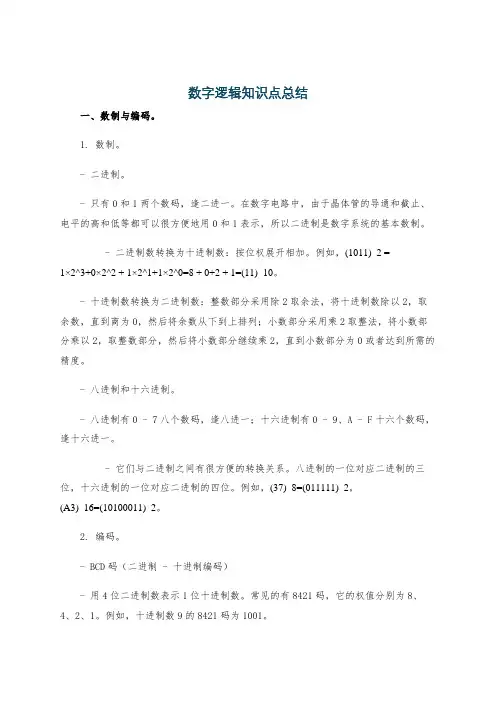

数字逻辑知识点总结一、数制与编码。
1. 数制。
- 二进制。
- 只有0和1两个数码，逢二进一。
在数字电路中，由于晶体管的导通和截止、电平的高和低等都可以很方便地用0和1表示，所以二进制是数字系统的基本数制。
- 二进制数转换为十进制数：按位权展开相加。
例如，(1011)_2 =1×2^3+0×2^2 + 1×2^1+1×2^0=8 + 0+2 + 1=(11)_10。
- 十进制数转换为二进制数：整数部分采用除2取余法，将十进制数除以2，取余数，直到商为0，然后将余数从下到上排列；小数部分采用乘2取整法，将小数部分乘以2，取整数部分，然后将小数部分继续乘2，直到小数部分为0或者达到所需的精度。
- 八进制和十六进制。
- 八进制有0 - 7八个数码，逢八进一；十六进制有0 - 9、A - F十六个数码，逢十六进一。
- 它们与二进制之间有很方便的转换关系。
八进制的一位对应二进制的三位，十六进制的一位对应二进制的四位。
例如，(37)_8=(011111)_2，(A3)_16=(10100011)_2。
2. 编码。
- BCD码（二进制 - 十进制编码）- 用4位二进制数表示1位十进制数。
常见的有8421码，它的权值分别为8、4、2、1。
例如，十进制数9的8421码为1001。
- 格雷码。
- 相邻两个代码之间只有一位不同，常用于减少数字系统中代码变换时的错误。
例如，3位格雷码000、001、011、010、110、111、101、100。
二、逻辑代数基础。
1. 基本逻辑运算。
- 与运算。
- 逻辑表达式为Y = A· B（也可写成Y = AB），当且仅当A和B都为1时，Y才为1，其逻辑符号为一个与门的符号。
- 或运算。
- 逻辑表达式为Y = A + B，当A或者B为1时，Y就为1，逻辑符号为或门符号。
- 非运算。
- 逻辑表达式为Y=¯A，A为1时，Y为0；A为0时，Y为1，逻辑符号为非门（反相器）符号。

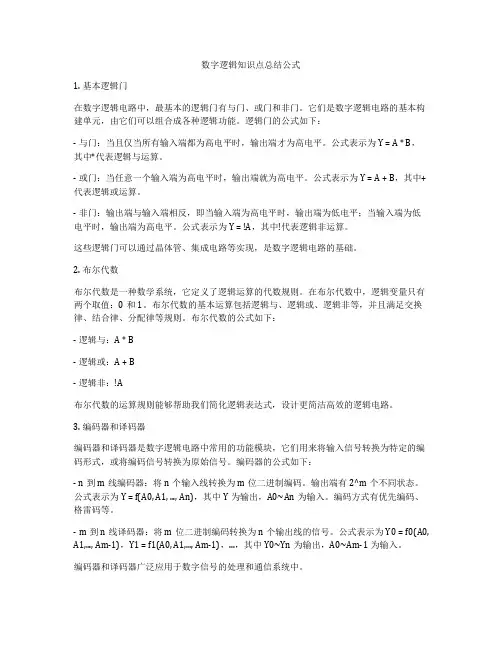

数字逻辑知识点总结公式1. 基本逻辑门在数字逻辑电路中，最基本的逻辑门有与门、或门和非门。
它们是数字逻辑电路的基本构建单元，由它们可以组合成各种逻辑功能。
逻辑门的公式如下：- 与门：当且仅当所有输入端都为高电平时，输出端才为高电平。
公式表示为Y = A * B，其中*代表逻辑与运算。
- 或门：当任意一个输入端为高电平时，输出端就为高电平。
公式表示为Y = A + B，其中+代表逻辑或运算。
- 非门：输出端与输入端相反，即当输入端为高电平时，输出端为低电平；当输入端为低电平时，输出端为高电平。
公式表示为Y = !A，其中!代表逻辑非运算。
这些逻辑门可以通过晶体管、集成电路等实现，是数字逻辑电路的基础。
2. 布尔代数布尔代数是一种数学系统，它定义了逻辑运算的代数规则。
在布尔代数中，逻辑变量只有两个取值：0和1。
布尔代数的基本运算包括逻辑与、逻辑或、逻辑非等，并且满足交换律、结合律、分配律等规则。
布尔代数的公式如下：- 逻辑与：A * B- 逻辑或：A + B- 逻辑非：!A布尔代数的运算规则能够帮助我们简化逻辑表达式，设计更简洁高效的逻辑电路。
3. 编码器和译码器编码器和译码器是数字逻辑电路中常用的功能模块，它们用来将输入信号转换为特定的编码形式，或将编码信号转换为原始信号。
编码器的公式如下：- n到m线编码器：将n个输入线转换为m位二进制编码。
输出端有2^m个不同状态。
公式表示为Y = f(A0, A1, ..., An)，其中Y为输出，A0~An为输入。
编码方式有优先编码、格雷码等。
- m到n线译码器：将m位二进制编码转换为n个输出线的信号。
公式表示为Y0 = f0(A0, A1,..., Am-1)，Y1 = f1(A0, A1,..., Am-1)，...，其中Y0~Yn为输出，A0~Am-1为输入。
编码器和译码器广泛应用于数字信号的处理和通信系统中。
4. 多路选择器和解码器多路选择器和解码器是数字逻辑电路中的另外两种常用功能模块。

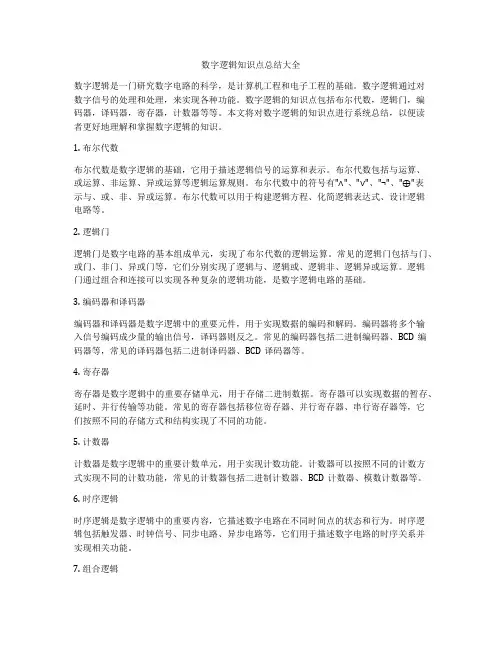

数字逻辑知识点总结大全数字逻辑是一门研究数字电路的科学，是计算机工程和电子工程的基础。
数字逻辑通过对数字信号的处理和处理，来实现各种功能。
数字逻辑的知识点包括布尔代数，逻辑门，编码器，译码器，寄存器，计数器等等。
本文将对数字逻辑的知识点进行系统总结，以便读者更好地理解和掌握数字逻辑的知识。
1. 布尔代数布尔代数是数字逻辑的基础，它用于描述逻辑信号的运算和表示。
布尔代数包括与运算、或运算、非运算、异或运算等逻辑运算规则。
布尔代数中的符号有"∧"、"∨"、"¬"、"⊕"表示与、或、非、异或运算。
布尔代数可以用于构建逻辑方程、化简逻辑表达式、设计逻辑电路等。
2. 逻辑门逻辑门是数字电路的基本组成单元，实现了布尔代数的逻辑运算。
常见的逻辑门包括与门、或门、非门、异或门等，它们分别实现了逻辑与、逻辑或、逻辑非、逻辑异或运算。
逻辑门通过组合和连接可以实现各种复杂的逻辑功能，是数字逻辑电路的基础。
3. 编码器和译码器编码器和译码器是数字逻辑中的重要元件，用于实现数据的编码和解码。
编码器将多个输入信号编码成少量的输出信号，译码器则反之。
常见的编码器包括二进制编码器、BCD编码器等，常见的译码器包括二进制译码器、BCD译码器等。
4. 寄存器寄存器是数字逻辑中的重要存储单元，用于存储二进制数据。
寄存器可以实现数据的暂存、延时、并行传输等功能。
常见的寄存器包括移位寄存器、并行寄存器、串行寄存器等，它们按照不同的存储方式和结构实现了不同的功能。
5. 计数器计数器是数字逻辑中的重要计数单元，用于实现计数功能。
计数器可以按照不同的计数方式实现不同的计数功能，常见的计数器包括二进制计数器、BCD计数器、模数计数器等。
6. 时序逻辑时序逻辑是数字逻辑中的重要内容，它描述数字电路在不同时间点的状态和行为。
时序逻辑包括触发器、时钟信号、同步电路、异步电路等，它们用于描述数字电路的时序关系并实现相关功能。

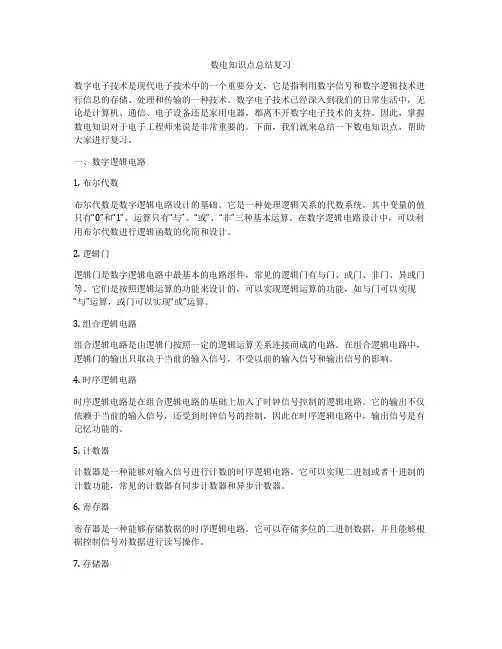

数电知识点总结复习数字电子技术是现代电子技术中的一个重要分支，它是指利用数字信号和数字逻辑技术进行信息的存储、处理和传输的一种技术。
数字电子技术已经深入到我们的日常生活中，无论是计算机、通信、电子设备还是家用电器，都离不开数字电子技术的支持。
因此，掌握数电知识对于电子工程师来说是非常重要的。
下面，我们就来总结一下数电知识点，帮助大家进行复习。
一、数字逻辑电路1. 布尔代数布尔代数是数字逻辑电路设计的基础。
它是一种处理逻辑关系的代数系统，其中变量的值只有“0”和“1”，运算只有“与”、“或”、“非”三种基本运算。
在数字逻辑电路设计中，可以利用布尔代数进行逻辑函数的化简和设计。
2. 逻辑门逻辑门是数字逻辑电路中最基本的电路组件，常见的逻辑门有与门、或门、非门、异或门等。
它们是按照逻辑运算的功能来设计的，可以实现逻辑运算的功能，如与门可以实现“与”运算，或门可以实现“或”运算。
3. 组合逻辑电路组合逻辑电路是由逻辑门按照一定的逻辑运算关系连接而成的电路。
在组合逻辑电路中，逻辑门的输出只取决于当前的输入信号，不受以前的输入信号和输出信号的影响。
4. 时序逻辑电路时序逻辑电路是在组合逻辑电路的基础上加入了时钟信号控制的逻辑电路。
它的输出不仅依赖于当前的输入信号，还受到时钟信号的控制，因此在时序逻辑电路中，输出信号是有记忆功能的。
5. 计数器计数器是一种能够对输入信号进行计数的时序逻辑电路。
它可以实现二进制或者十进制的计数功能，常见的计数器有同步计数器和异步计数器。
6. 寄存器寄存器是一种能够存储数据的时序逻辑电路。
它可以存储多位的二进制数据，并且能够根据控制信号对数据进行读写操作。
7. 存储器存储器是用于存储大量数据的器件，它有随机存取存储器和只读存储器两种类型。
随机存取存储器可以对数据进行读写操作，而只读存储器只能读取数据，不能进行写操作。
8. 逻辑运算器逻辑运算器是能够进行逻辑运算的电路，常见的逻辑运算器有加法器、减法器、乘法器、除法器等。
