可编程串行通信接口芯片8251A

可编程串行通信接口芯片8251A

可编程串行通信接口芯片8251A可编程串行通信接口芯片8251A2010-05-25 15：058251 A是一个通用串行输入/输出接口，可用来将86系列CPU以同步或异步方式与外部设备进行串行通信。

它能将主机以并行方式输入的8位数据变换成逐位输出的串行信号；也能将串行输入数据变换成并行数据传送给处理机。

由于由接口芯片硬件完成串行通信的基本过程，从而大大减轻了CPU的负担，被广泛应用于长距离通信系统及计算机网络。

8251A是一个功能很强的全双工可编程串行通信接口，具有独立的双缓冲结构的接收和发送器，通过编程可以选择同步方式或者异步方式。

在同步方式下，既可以设定为内同步方式也可以设定为外同步方式，并可以在内同步方式时自动插入一个到两个同步字符。

传送字符的数据位可以定义为5~8位，波特率0~64K可选择。

在异步方式下，可以自动产生起始和停止位，并可以编程选择传送字符为5~8位之间的数据位以及1、1/2位之中的停止位，波特率0~19.2K可选择。

同步和异步方式都具有对奇偶错、覆盖错以及帧错误的检测能力。

一、8251A内部结构及功能图8.5.1为8251A结构框图。

作为常用的通信接口，和8255A类似，8251A 的结构也可以归纳为以下三个部分：第一部分是和CPU或者总线的接口部分，其中包括数据总线缓冲器、读/写控制逻辑。

数据总线缓冲器用来把8251A和系统数据总线相连，在CPU执行输入/输出指令期间，由数据总线缓冲器发送和接收数据，此外，控制字，命令字和状态信息也通过数据总线缓冲器传输，读/写控制逻辑电路用来配合数据总线缓冲器工作。

CPU通过数据总线缓冲器和读写控制逻辑向8251A写入工作方式和控制命令字，对芯片初始化；向8251A写入要发送字符的数据代码，送到发送缓冲器进行并行到串行的转换，并且将接收的、已转换成并行代码的接收缓冲器中的字符数据读入CPU。

第二部分是数据格式转换部分，包括发送缓冲器、并行数据到串行数据转换的发送移位器，接收缓冲器和串行数据到并行数据转换的接收移位器，以及发送控制电路和接收控制电路。

8251芯片介绍

8251芯片介绍

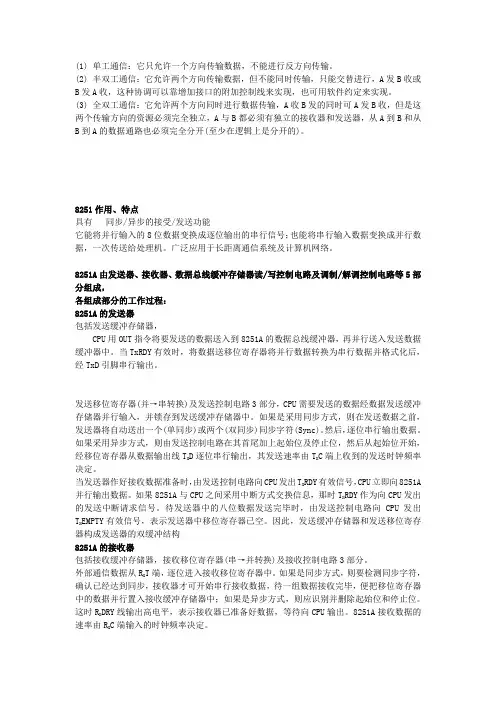

(1) 单工通信：它只允许一个方向传输数据，不能进行反方向传输。

(2) 半双工通信：它允许两个方向传输数据，但不能同时传输，只能交替进行，A发B收或B发A收，这种协调可以靠增加接口的附加控制线来实现，也可用软件约定来实现。

(3) 全双工通信：它允许两个方向同时进行数据传输，A收B发的同时可A发B收，但是这两个传输方向的资源必须完全独立，A与B都必须有独立的接收器和发送器，从A到B和从B到A的数据通路也必须完全分开(至少在逻辑上是分开的)。

8251作用、特点具有同步/异步的接受/发送功能它能将并行输入的8位数据变换成逐位输出的串行信号；也能将串行输入数据变换成并行数据，一次传送给处理机。

广泛应用于长距离通信系统及计算机网络。

8251A由发送器、接收器、数据总线缓冲存储器读/写控制电路及调制/解调控制电路等5部分组成，各组成部分的工作过程：8251A的发送器包括发送缓冲存储器，CPU用OUT指令将要发送的数据送入到8251A的数据总线缓冲器，再并行送入发送数据缓冲器中。

当TxRDY有效时，将数据送移位寄存器将并行数据转换为串行数据并格式化后，经TxD引脚串行输出。

发送移位寄存器(并→串转换)及发送控制电路3部分，CPU需要发送的数据经数据发送缓冲存储器并行输入，并锁存到发送缓冲存储器中。

如果是采用同步方式，则在发送数据之前，发送器将自动送出一个(单同步)或两个(双同步)同步字符(Sync)。

然后，逐位串行输出数据。

如果采用异步方式，则由发送控制电路在其首尾加上起始位及停止位，然后从起始位开始，经移位寄存器从数据输出线T X D逐位串行输出，其发送速率由T X C端上收到的发送时钟频率决定。

当发送器作好接收数据准备时，由发送控制电路向CPU发出T X RDY有效信号，CPU立即向8251A 并行输出数据。

如果8251A与CPU之间采用中断方式交换信息，那时T X RDY作为向CPU发出的发送中断请求信号。

串行通信ppt课件

串行通信ppt课件
18
第10章 串行通信
（2）起始位的检测
必须确定起始位才能开始接收数据，即实现位同步。 数据接收时钟RCLK使用16倍波特率的时钟信号。接收器 用RCLK检测到串行数据输入引脚SIN由高电平变低后，连续 测试8个RCLK时钟周期，若采样到的都是低电平，则确认为 起始位。 确认了起始位后每隔16个RCLK时钟周期对SIN输入的数据 位进行采样一次，直至规定的数据格式结束。
10
第10章 串行通信
TxD 发送数据——串行数据的发送端。 RxD 接收数据——串行数据的接收端。 GND 信号地——为所有的信号提供一个公共的参考电平 RTS 请求发送——当数据终端设备准备好送出数据时，就发出有效的 RTS信号，用于通知数据通信设备准备接收数据。 CTS 清除发送——当数据通信设备已准备好接收数据终端设备的传送 数据时，发出CTS有效信号来响应RTS信号。 DTR 数据终端准备好——通常当数据终端设备一加电，该信号就有效， 表明数据终端设备准备就绪。 DSR 数据装置准备好——通常表示数据通信设备(即数据装置)已接通 电源连到通信线路上，并处于数据传输方式，而不是处于测试方式或 断开状态。 CD 载波检测——当本地调制解调器接收到来自对方的载波信号时，就 从该引脚向数据终端设备提供有效信号。该引脚缩写为DCD。 RI 振铃指示——当调制解调器接收到对方的拨号信号期间，该引脚 信号作为电话铃响的指示，保持有效。
16
第10章 串行通信
2．结构
其中寄存器： THR、TSR RBR、RSR LCR LSR DLH DLL MCR MSR IER IIR
17
第10章 串行通信
（1）串行数据的发送
CPU送来的并行数据存在发送保持寄存器THR中。 只要发送移位寄存器TSR中没有正在发送的数据， 发送保持寄存器的数据就送入TSR 。 与此同时，8250按照编程规定的起止式字符格式， 加入起始位、奇偶校验位和停止位，从串行数据输 出引脚SOUT逐位输出。 因为THR、TSR采用双缓冲寄存器结构，所以在 TSR进行串行发送的同时，CPU可以向8250提供下 一个发送数据到THR，这样可以保证数据的连续发 送。

串行通信和可编程串行接口芯片8251A

串行通信和可编程串行接口芯片8251A
在8251a芯片与微处理器之间，数据线需要进行正确连接，确保数据传输的可靠 性和稳定性。
控制线的连接
控制线用于控制8251a芯片的工作方式和状态，如起始位、 停止位、波特率等。
控制线通常由微处理器通过编程设置，以实现串行通信的参 数配置和控制。
地址线的连接
地址线用于标识8251a芯片在系统中的地址，以便微处理 器能够正确寻址和访问。
02
movwf CR ; 将值写入CR寄存器
03 movlw 0x01 ; 设置IER寄存器，允许接收中断
初始化编程
movwf IER ; 将值写入IER寄存器
```ቤተ መጻሕፍቲ ባይዱ
数据发送编程
01 发送步骤
02
将数据写入发送缓冲寄存器（THR）。
03
通过设置控制寄存器（CR）的发送使能位启动发送过
程。
数据发送编程
编程控制
通过编程控制8251A的工作模式、 波特率、数据位、停止位等参数， 实现灵活的串行通信功能。
感谢您的观看
THANKS
05 串行通信协议及8251a的 应用
RS-232C协议
定义
RS-232C是一种标准的串行通信协议，用于 连接计算机和其他设备。
特点
采用单端信号传输方式，具有高电平、低电 平两种逻辑状态，传输距离较近。
应用
常用于连接计算机和调制解调器、打印机等 低速设备。
RS-485协议
定义
RS-485是一种改进的串行通信协议，克服了RS-232C传输距离较 近的限制。
• 数据发送代码示例
数据发送编程
01
```
02
movlw 0x12 ; 要发送的数据是0x12
03

8-3串行接口芯片8251A

8-3串行接口芯片8251A

串行接口芯片8251A8251A基本功能⏹可用于同步和异步通信方式（通信方式通过对方式字编程实现）：☐同步方式：波特率0-64Kbps，每个字符可为5~8位，可使用内部同步检测和外部同步检测，能自动插入同步字符。

☐异步方式：波特率0-19.2Kbps，每个字符可为5~8位，自动增加起始位、停止位和校验位。

时钟TxC，RxC的时钟频率为传输波特率的1，16和64倍。

⏹全双工，具有双缓冲器接收器和发送器；⏹出错检测，具有奇偶、溢出和帧错等检测电路。

8251A的内部结构8251A的内部结构主要包括：数据总线缓冲器、接收缓冲器、接收控制电路、发送缓冲器、发送控制电路、调制/解调控制电路、读/写控制逻辑电路等数据总线缓冲器发送缓冲器发送控制电路接收缓冲器接收控制电路D0～D7SYNDETRxDRxRDY读写控制电路C / DCLKRESETRDWRCSDSRCTSDTRRTSRxCTxCTxETxRDYTxD调制解调控制电路内部总线8251A的内部结构⏹发送器：包括发送缓冲器和发送控制电路☐采用异步方式时，则由发送控制电路自动在其首尾加上起始位、奇偶校验位和停止位，然后从起始位开始，经移位寄存器从数据输出线TxD逐位串行输出。

发送速率取决于TxC接收的发送时钟频率，可以编程定义是发送速率的1、16、64倍。

8251A的内部结构☐采用同步方式，则在发送数据之前，发送器将自动送出1个或2个同步字符，然后才逐位串行输出数据。

◆如果CPU与8251A之间采用中断方式交换信息，那么TxRDY可作为向CPU发出的中断请求信号，表示发送缓冲器已空，可以接收CPU下一个数据。

◆当发送器中的8位数据串行发送完毕时，由发送控制电路向CPU发出TxE有效信号，表示发送器中移位寄存器已空。

8251A的内部结构⏹接收器：包括接收缓冲器和接收控制电路从RxD引脚上接收串行数据转换成并行数据后存入接收缓冲器。

☐异步方式：在RxD线上检测低电平，将检测到的低电平作为起始位，8251A开始进行采样，完成字符装配，并进行奇偶校验和去掉停止位，变成了并行数据后，送到数据输入寄存器，同时发出RxRDY信号送CPU，表示已经收到一个可用的数据。

8251可编程串行接口实验

8251可编程串行接口实验

集美大学计算机工程学院实验报告课程名称微机系统与接口技术实验名称实验四8251可编程串行接口实验实验类型设计型姓名学号日期地点成绩教师第1页共8页1. 实验目的及内容 1.1实验目的1、了解8251的内部结构、工作原理及与8086的接口逻辑；2、掌握8251的初始化编程方法，学会使用8251实现设备之间的串行通信。

1.2实验内容1）设计8251与8086CPU 的硬件连接图，分配8251的基地址为0FF00H 。

8251的CLK 引脚需接4MHZ 的时钟。

2）设计8251的硬件连接及编写程序，实现自发自收。

把内存中的字符串，依次传送出去，并接收回来，然后把接收回来的字符显示在LED 上。

使用8253作分频器提供8251的收发时钟，并给出程序流程图。

3）计算你所设计的串行通信的波特率为多少？本次设计实验中，我所设计的通信的波特率为19200，波特率因子为16。

4）设计8251的硬件连接及编写程序，实现从PC 机的串行通信测试软件向8251发送一批数据，8251接收完数据之后，再将数据依次发送回去。

使用8253作分频器提供8251的收发时钟，并给出程序流程图。

2. 实验环境星研电子软件，STAR 系列实验仪一套、PC 机一台、导线若干3. 实验方法8251是通用同步/异步接收发送器，可用作CPU 和串行外设的接口电路，它的工作各种工作方式及工作进程都是用初始化及实时控制实现的，编程时，方式指令紧接在复位后由CPU 写入，用来定义8251A 的一般工作特性；在写入方式指令的前提下由CPU 写入同步字符和命令指令用来指定芯片的实际操作。

根据实验要求，需完成一下两个方面的问题：(1)8253对收发时钟的分频。

8253的CLK 接频率发生器的2MHZ ，初值赋给104，得到收发时钟为19200HZ 。

(2)利用8251实现自发自收。

8251的方式命令字：停止位为1，产生偶校验，字符长度为8位，波特率因子为16位；命令指令字：出错标志复位，允许发送，允许接收。

可编程串行通信接口芯片8251A

可编程串行通信接口芯片8251A
• 1）在异步发送方式时，发送器为每个字符加上一个起始位，并按照规定加上奇偶 校验位以及1个、1.5个或者2个停止位。然后在发送时钟TXC的作用下，由TXD脚逐 位地串行发送出去。
• 2）在同步发送方式中，发送缓冲器在准备发送的数据前面先插入由初始化程序设 定的一个或两个同步字符，在数据中插入奇偶校验位。然后在发送时钟TXC的作用 下，将数据逐位地由TXD引脚发送出去。
能根据编程为每个字符设置1个、1.5个或2个停止位。 • （4）所有的输入输出电路都与TTL电平兼容。 • （5）全双工双缓冲的接收/发送器。
2
1.1 8251A内部逻辑与工作原理
