基于AT 89S 52高性能单片机串行通信电路的设计淮安广播电视大学电子工程系 陈京培[摘 要]随着单片机技术的发展,传统的依赖于仿真机的单片机实验成本高且效率低,已不适应现代科技开发需求。
串行通信是目前单片机应用中经常要用到的功能,本设计目的就是在传统实验板的基础上,利用功能强大的A T 89S52型单片机和编程软件Visual C++设计了一种新型单片机串口通信电路。
实验结果表明,该方案接口简单、使用方便、稳定可靠。
[关键词]新型串行通信 A T 89S52 硬件接口 程序设计 1、串行通信原理计算机与外界信息间的交换称为通信。
随着计算机应用技术和微机网络技术的发展,计算机与其外部设备之间的数据传输越发显得重要。
而串行通讯技术是实现这一功能的有效途径,它具有经济方便、数据传输可靠、适用于远距离通讯的特点,在工业监控、数据采集、检测等系统中有着广泛的应用[1]。
在异步通讯中,数据是一帧一帧传送的,在帧格式中,一个字符由4部分组成:起始位、数据位、奇偶校验位和停止位,见下图1。
首先是一个起始位“0”,然后是5～8位数据(规定低位在前,高位在后),接下来是奇偶校验位(可省略),最后是停止位“1”。
起始位“0”信号只占用1位,用来通知接收设备一个待接收的字符开始到来。
线路在不传送字符时应保持为“1”。
接收端不断检测线路的状态,若连续为“1”以后又检测到一个“0”,就知道发来一个新字符,应马上准备接收[2]。
2、A T 89S52单片机特点简介A T 89S 52单片机是AT M EL 公司新近推出的高档、增强型产品。
它是一个低功耗、高性能CM OS 8位微控制器,片内含通用8位中央处理器和ISP Flash 存储单元,8k By tes ISP (In -system pro gr ammable)的可反复擦写1000次的F lash 只读程序存储器,片上Flash 允许程序存储器在系统可编程,亦适于常规编程器。
一、实验目的1. 理解串行通讯的基本原理和通信方式。
2. 掌握串行通讯的硬件设备和软件实现方法。
3. 学会使用串行通讯进行数据传输。
4. 通过实验，提高动手能力和分析问题、解决问题的能力。
二、实验原理串行通讯是指用一条数据传输线将数据一位一位地按顺序传送的通信方式。
与并行通讯相比，串行通讯具有线路简单、成本低等优点。
串行通讯的基本原理如下：1. 异步串行通讯：每个字符独立发送，字符间有时间间隔，不需要同步信号。
每个字符由起始位、数据位、奇偶校验位和停止位组成。
2. 同步串行通讯：数据块作为一个整体发送，需要同步信号。
同步串行通讯分为两种方式：面向字符方式和面向比特方式。
三、实验设备1. 计算机：一台2. 串行通讯设备：串行数据线、串行接口卡、串口调试助手等3. 单片机实验平台：一台4. 数码管显示模块：一个四、实验内容1. 异步串行通讯实验（1）硬件连接：将计算机的串口与单片机实验平台的串行接口连接。
（2）软件设计：编写程序，实现单片机向计算机发送数据，计算机接收数据并显示在屏幕上。
（3）实验步骤：a. 设置串行通信参数：波特率、数据位、停止位、奇偶校验位等。
b. 编写发送程序，实现单片机向计算机发送数据。
c. 编写接收程序，实现计算机接收数据并显示在屏幕上。
2. 同步串行通讯实验（1）硬件连接：与异步串行通讯实验相同。
（2）软件设计：编写程序，实现单片机向计算机发送数据块，计算机接收数据块并显示在屏幕上。
（3）实验步骤：a. 设置串行通信参数：波特率、数据位、停止位、奇偶校验位等。
b. 编写发送程序，实现单片机向计算机发送数据块。
c. 编写接收程序，实现计算机接收数据块并显示在屏幕上。
3. 双机通讯实验（1）硬件连接：将两台单片机实验平台通过串行数据线连接。
（2）软件设计：编写程序，实现两台单片机之间相互发送和接收数据。
（3）实验步骤：a. 设置串行通信参数：波特率、数据位、停止位、奇偶校验位等。

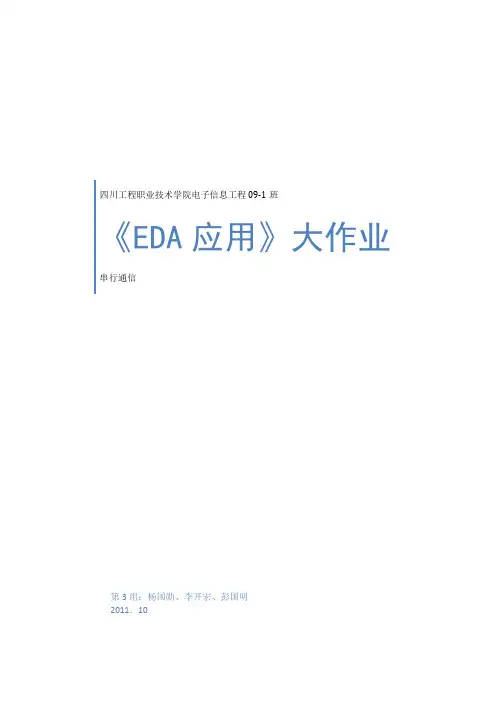

四川工程职业技术学院电子信息工程09-1班《EDA应用》大作业串行通信第3组：杨国勋、李开宏、彭国明2011．10目录一、设计任务 (1)二、硬件设计 (1)1、硬件电路图 (1)2、整体模块 (2)三、软件设计 (2)1、主程序模块 (2)2、发送模块 (5)3、接收模块 (7)四、实验结果 (9)五、开发工具 (10)1、硬件 (10)2、软件 (10)六、项目总结 (10)1、遇到的问题 (10)2、解决的办法 (10)七、参考文献 (10)一、设计任务综合运用所学基本知识，通过在FPGA开发板子完成与计算机进行RS232串口通信，计算机上的软件可以使用串口通信调试软件进行数据发送或接收数据。
根据设计要求，应把系统分成4个模块来完成，这四个模块分别是：时钟模块（向系统各部分提供各种频率的时钟信号）收发模块（进行串行通信的发送和接收）显示模块（显示通信的数据格式）控制模块（控制系统的工作）二、硬件设计1、硬件电路图2、整体模块三、软件设计1、主程序模块module uart_test(clock,key,rdata,wen,sdata,seg,dig);input clock; //系统时钟(48MHz) input[2:0] key; //按键输入(KEY1~KEY3) input[7:0]rdata; //接收到的数据output wen; //发送数据使能output[7:0]sdata; //要发送的数据output[7:0]seg; //数码管段码输出output[7:0]dig; //数码管位码输出//I/O寄存器reg[7:0]sdata;reg[7:0]seg;reg[7:0]dig;//内部寄存器reg[16:0]count; //时钟分频计数器reg[2:0]dout1,dout2,dout3,buff; //消抖寄存器reg[1:0] cnt; //数码管扫描计数器reg[3:0]disp_dat; //数码管扫描显存reg div_clk; //分频时钟wire[2:0]key_edge; //按键消抖输出//时钟分频部分always @(posedge clock)beginif (count < 17'd120000)begincount <= count + 1'b1;div_clk <= 1'b0;endelsebegincount <= 17'd0;div_clk <= 1'b1;endend//按键消抖部分always @(posedge clock)beginif(div_clk)begindout1 <= key;dout2 <= dout1;dout3 <= dout2;endend//按键边沿检测部分always @(posedge clock)beginbuff <= dout1 | dout2 | dout3;endassign key_edge = ~(dout1 | dout2 | dout3) & buff;//2位16进制数输出部分always @(posedge clock) //按键1 beginif(key_edge[0])sdata[7:4] <= sdata[7:4] + 1'b1;endalways @(posedge clock) //按键2beginif(key_edge[1])sdata[3:0] <= sdata[3:0] + 1'b1;endassign wen = key_edge[2]; //按键3//数码管扫描显示部分always @(posedge clock) //定义上升沿触发进程beginif(div_clk)cnt <= cnt + 1'b1;endalways @(posedge clock)beginif(div_clk)begincase(cnt) //选择扫描显示数据2'd0:disp_dat = sdata[7:4]; //第一个数码管2'd1:disp_dat = sdata[3:0]; //第二个数码管2'd2:disp_dat = rdata[7:4]; //第七个数码管2'd3:disp_dat = rdata[3:0]; //第八个数码管endcasecase(cnt) //选择数码管显示位2'd0:dig = 8'b01111111; //选择第一个数码管显示2'd1:dig = 8'b10111111; //选择第二个数码管显示2'd2:dig = 8'b11111101; //选择第七个数码管显示2'd3:dig = 8'b11111110; //选择第八个数码管显示endcaseendendalways @(disp_dat)begincase(disp_dat) //七段译码4'h0:seg = 8'hc0; //显示04'h1:seg = 8'hf9; //显示14'h2:seg = 8'ha4; //显示24'h3:seg = 8'hb0; //显示34'h4:seg = 8'h99; //显示44'h5:seg = 8'h92; //显示54'h6:seg = 8'h82; //显示64'h7:seg = 8'hf8; //显示74'h8:seg = 8'h80; //显示84'h9:seg = 8'h90; //显示94'ha:seg = 8'h88; //显示a4'hb:seg = 8'h83; //显示b4'hc:seg = 8'hc6; //显示c4'hd:seg = 8'ha1; //显示d4'he:seg = 8'h86; //显示e4'hf:seg = 8'h8e; //显示f endcaseendendmodule2、发送模块module send(clk,clkout,Datain,TXD,TI,WR);input WR;input [7:0]Datain; //发送的一字节数据input clk;output clkout;output TXD,TI; //串行数据,发送中断reg[9:0]Datainbuf,Datainbuf2; //发送数据缓存reg WR_ctr,TI,txd_reg;reg [3:0]bincnt; //发送数据计数器reg [15:0] cnt;wire clk_equ;parameter cout = 5000;/*************波特率发生进程****************************/ always@(posedge clk)beginif(clk_equ)cnt = 16'd0;elsecnt=cnt+1'b1;endassign clk_equ = (cnt == cout);assign clkout = clk_equ;/*************读数据到缓存进程****************************/ always@(posedge clk)beginif(WR)beginDatainbuf={1'b1,Datain[7:0],1'b0};//读入数据，并把缓存组成一帧数据，10位WR_ctr = 1'b1; //置开始标志位endelse if(TI==0)WR_ctr = 1'b0;end/*************主程序进程****************************/ always@(posedge clk)beginif(clk_equ)beginif(WR_ctr==1||bincnt<4'd10) //发送条件判断，保证发送数据的完整性beginif(bincnt<4'd10)begintxd_reg = Datainbuf2[0]; //从最低位开始发送Datainbuf2 = Datainbuf>>bincnt; //移位输出bincnt = bincnt+4'd1; //发送数据位计数TI = 1'b0;endelsebincnt = 4'd0;endelsebegin //发送完毕或者处于等待状态时TXD和TI为高txd_reg = 1'b1;TI = 1'b1;endendendassign TXD = txd_reg; //TXD连续输出endmodule3、接收模块module rec(clk,clkout,Dataout,RXD,RI);input clk,RXD;output clkout,RI;output [7:0] Dataout; //并行数据输出reg StartF,RI;reg [9:0] UartBuff; //接收缓存区reg [3:0]count,count_bit;reg [15:0] cnt;reg [2:0]bit_collect; //采集数据缓存区wire clk_equ,bit1,bit2,bit3,bit;parameter cout = 312;//时钟是48M所以16*9600的分频数为312.5,这里取整数/*************波特率发生进程****************************/ always@(posedge clk)beginif(clk_equ)cnt = 16'd0;elsecnt=cnt+1'b1;endassign clk_equ = (cnt == cout);assign clkout = clk_equ;assign bit1 = bit_collect[0]&bit_collect[1]; assign bit2 = bit_collect[1]&bit_collect[2]; assign bit3 = bit_collect[0]&bit_collect[2]; assign bit = bit1|bit2|bit3;always@(posedge clk)beginif(clk_equ)beginif(!StartF) //是否处于接收状态beginif(!RXD)begincount = 4'b0; //复位计数器count_bit = 4'b0;RI = 1'b0;StartF = 1'b1;endelse RI = 1'b1;endelsebegincount = count+1'b1; //位接收状态加1if(count==4'd6)bit_collect[0] = RXD; //数据采集if(count==4'd7)bit_collect[1] = RXD; //数据采集if(count==4'd8)beginbit_collect[2] = RXD; //数据采集UartBuff[count_bit] = bit;count_bit = count_bit+1'b1;//位计数器加1if((count_bit==4'd1)&&(UartBuff[0]==1'b1))//判断开始位是否为0beginStartF = 1'b0; //标志开始接收endRI = 1'b0; //中断标志位低endif(count_bit>4'd9) //检测是否接收结束beginRI = 1'b1; //中断标志为高标志转换结束StartF = 1'b0;endendendendassign Dataout = UartBuff[8:1]; //取出数据位endmodule四、实验结果(1) 在工作状态下，若用户按下K1按键，则数码管1上的数字加 1（0~F循环）；(2) 在工作状态下，若用户按下K2按键，则数码管2上的数字加 1（0~F循环）；(3) 在工作状态下，若用户按下K3按键，则把数码管1和2上的数字通过串口发送到串口调试软件的接收窗口；(4) 在工作状态下，若用户通过串口调试软件在发送窗口发送数字，则在数码管7和8上显示相应的数字。
串行通信的基本原理嘿，朋友！你有没有想过，在我们身边那些电子设备之间，它们是怎么互相聊天的呢？今天呀，我就来给你讲讲串行通信的基本原理，这可超级有趣呢！我有个朋友叫小李，他是个电子设备迷。
有一次他拿着两个小玩意儿，一个是他自己做的小电路板，上面有个小芯片，另一个是他的旧手机，他就跟我嘟囔：“你说这俩东西咋能让它们互相交流点信息呢？”我就跟他说：“这就得用到串行通信啦。
”他眼睛一下子就亮了起来，说：“快给我讲讲！”那什么是串行通信呢？简单来说呀，就像是两个人在传纸条。
不过这纸条上的内容不是普通的字，而是电子设备能读懂的信号。
在串行通信里，数据是一位一位地在一条信道上传输的。
这就好比啊，咱们排队一个一个地进电影院，而不是一群人一起往里冲。
这样有条不紊地传输数据，虽然看起来有点慢，但其实效率可高啦。
想象一下，你有一袋子的小珠子，每个珠子上都刻着不同的数字或者字母，这就好比是我们要传输的数据。
你只能一次拿一个珠子，沿着一条线把珠子送到对面的人手里，这就是串行通信的大概样子。
要是你想传一句话，比如说“你好”，那你就得把代表“你”“好”的那些珠子，一个一个按顺序送过去。
在串行通信里呀，有几个重要的概念。
就像我们去旅行得知道起点和终点一样，串行通信里有发送端和接收端。
发送端就像那个写信的人，它把数据按照一定的规则变成信号，然后一个一个地发送出去。
接收端呢，就像收信的人，它得老老实实地等着这些信号一个一个地过来，然后再把这些信号还原成原来的数据。
我记得我刚开始学习串行通信的时候，就特别纳闷，这数据就这么一位一位地传，会不会传错呢？这就引出了另一个重要的东西，叫做校验。
这校验啊，就像是给数据穿上一层保护衣。
比如说我们可以用奇偶校验，就好比是给这串珠子里每几个珠子一组，然后在这组珠子里规定好是奇数个特殊珠子还是偶数个特殊珠子。
接收端收到珠子的时候，就先看看这组珠子符不符合这个规定，如果不符合，那可能就是在传输过程中出问题啦。

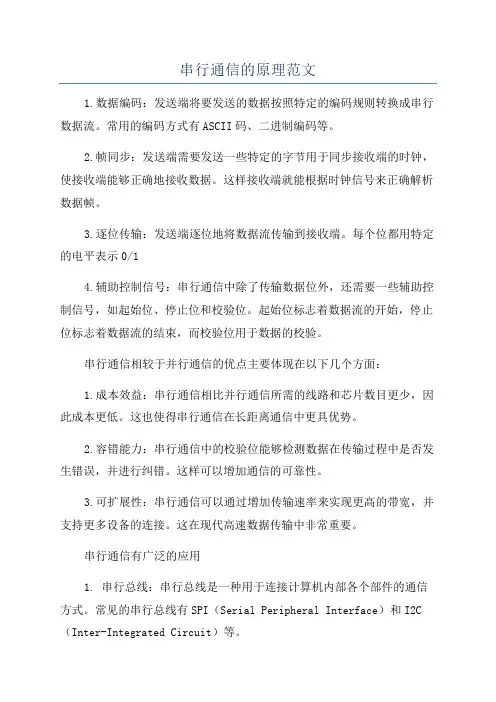

串行通信的原理范文1.数据编码：发送端将要发送的数据按照特定的编码规则转换成串行数据流。
常用的编码方式有ASCII码、二进制编码等。
2.帧同步：发送端需要发送一些特定的字节用于同步接收端的时钟，使接收端能够正确地接收数据。
这样接收端就能根据时钟信号来正确解析数据帧。
3.逐位传输：发送端逐位地将数据流传输到接收端。
每个位都用特定的电平表示0/14.辅助控制信号：串行通信中除了传输数据位外，还需要一些辅助控制信号，如起始位、停止位和校验位。
起始位标志着数据流的开始，停止位标志着数据流的结束，而校验位用于数据的校验。
串行通信相较于并行通信的优点主要体现在以下几个方面：1.成本效益：串行通信相比并行通信所需的线路和芯片数目更少，因此成本更低。
这也使得串行通信在长距离通信中更具优势。
2.容错能力：串行通信中的校验位能够检测数据在传输过程中是否发生错误，并进行纠错。
这样可以增加通信的可靠性。
3.可扩展性：串行通信可以通过增加传输速率来实现更高的带宽，并支持更多设备的连接。
这在现代高速数据传输中非常重要。
串行通信有广泛的应用1. 串行总线：串行总线是一种用于连接计算机内部各个部件的通信方式。
常见的串行总线有SPI（Serial Peripheral Interface）和I2C （Inter-Integrated Circuit）等。
2.串口通信：串口通信是一种将计算机与外部设备（如打印机、调制解调器等）连接的通信方式。
常见的串口通信标准包括RS-232、RS-485等。
3.网络通信：现代网络通信中，数据包被分解成许多小的串行数据流进行传输。
这包括以太网、USB等。
4. 无线通信：对于一些无线通信技术，如蓝牙、ZigBee等，数据通信的物理层也是通过串行通信进行的。
总结来说，串行通信是一种经济高效的通信方式，它通过逐位传输数据来减少线路和芯片的数量。
串行通信具有较高的容错能力、可扩展性，并在各种应用场景中都有广泛的应用。
南通大学 - 操作系统复习提纲第一章操作系统的定义操作系统的目标操作系统的作用从资源管理的观点看操作系统的功能操作系统的三大特性系统与函数调用的区别操作系统资源管理技术多道程序设计系统调用文件、虚存、进程是对什么的抽象操作系统的分类及其特点实现多道程序设计需解决的问题多道程序设计的优、缺点空分复用和虚化的比较多道程序相关运算 CPU与设备利用率进程转换关系图第二章特权指令和非特权指令管理状态和用户态中断的定义中断源的分类中断和异常的区别异常进程的定义线程的定义引入进程的原因原语剥夺式调度非剥夺式调度处理器模式转换途径进程状态转换模型 P95 PCB的概念及其组成处理器的三级调度进程映像的概念及其组成进程上下文的概念及组成引入多线程后，进程与线程的功能作业和进程的关系作业调度、进程调度任务FCFS 先来先服务非剥夺SJF 短作业优先非剥夺SRTF 短剩余时间优先剥夺HRRF 响应比高优先非剥夺RR 时间片轮转剥夺（平均）周转时间（平均）带权周转时间第三章顺序程序设计顺序程序设计的特点进程同步进程互斥临界资源临界区进程通信死锁安全序列 P202 并发的实质并发的分类并发程序设计的目的并发进程之间交互必须满足的两个基本要求采用并发程序设计的优点与时间有关的错误资源竞争产生的问题临界区调度原则临界区管理的硬件措施信号量概念及其组成生产者消费者中信号量形成死锁的必要条件死锁的检测和解除死锁定理资源分配图 PV操作第四章逻辑地址、物理地址静态、动态重定位移动技术对换技术覆盖技术存储管理包含的功能虚拟存储器主存空间分为哪两个部分碎片和抖动的概念页面装入策略请页式预调式页面消除策略请页式预约式页面替换策略分类固定分区、可变分区思想简单请求式分页虚存思想简单请求式分段虚存思想解决大作业小内存的途径（覆盖技术、虚拟存储技术）分页式与分段式存储管理的比较常用可变分区算法：最先适应下次适应最优适应最坏适应快速适应全局页面替换算法： OPT FITO LRU SCR CLOCK缺页中断率的算法第五章设备独立性（设备无关性）设备独立性带来的好处 I/O系统 I/O操作I/O设备的分类 I/O控制方式的分类设备控制器的概念和功能通道缓冲区引入缓冲区的目的常用的缓冲技术驱动调度设备驱动程序的概念及其任务磁盘输入输出操作时间访问磁盘记录参数（柱面号、磁头号、扇区号）移臂调度的算法： FCFS 先来先服务最短查找时间优先扫描算法：分布扫描算法循环扫描算法第六章文件系统文件保护及其内容和方法文件控制块及其内容、文件目录、目录文件文件共享、静态共享和动态共享------------------------------------------------------------------------------------------------------------------------------------------------------什么是操作系统？计算机配置操作系统的主要目标是什么？试述系统调用与过程调用的主要区别。
201112微机原理复习要点（上课不知道老师讲什么，复习不知道哪儿是重点的孩子的福音，请默默转走或者高调分享）2011.12.7阅读(1)201112微机原理复习要点教材:微机原理及应用（陈继红等）高等教育出版社第1章微型计算机概述了解第2章微处理器结构1、8086的编程结构，EU、BIU作用2、8086的寄存器结构，14个寄存器。
特别是段寄存器(CS、DS、ES、SS)，IP、F（标志寄存器各位的作用及判别方法）、SP（结合指令PUSH 和POP掌握堆栈的特点及SP的作用）3、存储器分段的概念，重点理解物理地址、逻辑地址、段地址和偏移地址的概念及关系第3章 8086指令系统和寻址方式1、寻址方式的概念，7种与数据相关的寻址方式，存储器寻址方式EA的计算。
2、汇编指令的功能、执行过程及相关指令对CF、SF、OF、ZF标志位的影响。
熟知有符号、无符号比较指令的不同；哪些指令的执行对堆栈有影响（如：CALL、RET、IRET、INT等）。
串传送、串比较、串扫描指令的执行过程以及前缀符的使用（REP，REPE、REPNE）。
LOOP、LOOPZ、LOOPNZ以及J指令实现跳转的判断条件。
3、能判断指令格式的对错。
第4章汇编语言程序设计1、熟知数据定义、段定义、过程定义、明确段与段寄存器建立关系（ASSUME）、源程序结束（END）等伪操作指令；熟知利用“$”自动计算数据个数的方法、ORG 的作用。
2、熟知DOS功能调用，从键盘输入1个字符，从键盘输入一串字符，显示一个字符和显示一串字符。
3. 参考例题：书P95例题4.1；书P112例题4.2；书P117例题4.3；书P124例题4.8；书P161-4.14；第5章 8086系统时序与微机总线1、最小模式和最大模式的概念2、时钟周期、总线周期及指令周期的概念，试分析8086的一个基本总线周期3、8086的管脚信号，如ALE、、RESET、INTR、NMI、MN/等第6章存储器1.存储器的基本概念(分类、技术指标等）2.不同模式下CPU的存储器接口3.存储系统设计（给出地址，设计电路；给出电路，分析地址）4.地址译码方式第7章输入/输出接口1.基本概念(I/O接口的功能、IO指令等）注意IO指令中DX的作用2.I/O端口的编址方式3.数据传输的三种方式4.无条件传输方式的接口电路和编程，参考例题：书P222例题7.1第8章中断系统中断、中断源的概念。
串行通信概述陈曦〔理工大学信息与电子学院〕学号 2120110832摘要：随着自动化技术的开展和逐渐普与的自动化生产，越来越多的生产设备配备了与计算机进展数据交换的接口，利用计算机的强大处理能力对检测到的数据进展处理，大量的设备和系统采用串行通信方式进展信息交换。
本文介绍了物理层协议的串行通信技术，包括串行通信的开展史，协议，技术标准，以与串行通信的开展前景。
关键词：串行通信技术标准协议一串行通信的开展史在微型计算机中，通信〔数据交换〕有两种方式：串行通信和并行通信。
串行通信——是指计算机与I/O设备之间仅通过一条传输线交换数据，数据的各位是按顺序依次一位接一位进展传送。
并行通信——是指计算机与I/O设备之间通过多条传输线交换数据，数据的各位同时进展传送。
应该理解所谓的并行和串行，仅是指I/O接口与I/O设备之间数据交换〔通信〕是并行或串行。
无论怎样CPU与I/O接口之间数据交换总是并行。
二者比拟：串行通信的速度慢，但使用的传输设备本钱低，可利用现有的通信手段和通信设备，适合于计算机的远程通信；并行通信的速度快，但使用的传输设备本钱高，适合于近距离的数据传送。

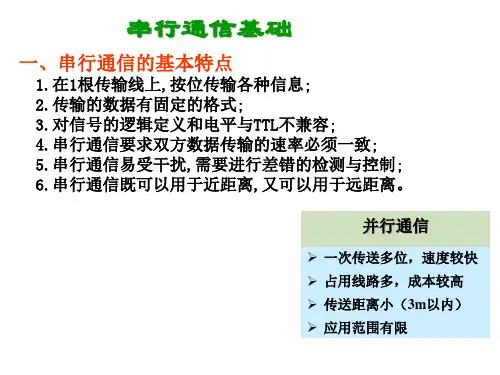

串行与并行之间的比照如图：1串行通信的特点所谓串行，是指串行接口与外设之间有通信是串行的，CPU与串行接口之间的通信总是并行的。
在串行通信中，只用一根通信线在一个方向上传输信息，这根线上既要传送数据信息又要传送联络信息，这是串行通信的首要特点。
为了能够识别在一根线上串行传送的信息流中，哪一局部是联络信息，哪一局部是数据信息，就需要通信双方事先作出一系列的通信约定，这就是协议。
因此，串行通信的第二个特点是它的信息格式必须事先用协议约定。
2 串行通信的方式按照同一时刻数据流的方向不同可分成三种根本传送模式：全双工、双工和单工传送。
1、异步通信方式〔1〕异步串行方式的特点所谓异步通信，是指数据传送以字符为单位，字符与字符间的传送是完全异步的，位与位之间的传送根本上是同步的。
