CCB-2制动机试验

  • 格式：doc
  • 大小：53.50 KB
  • 文档页数：1

四、 紧 急 位 11 10 ⑩将自动制动手柄移到紧急位,列车管 3s 减压至 0 kPa ， 均衡风缸压力快速减至 0 。 制 动缸压力在 3～5 秒钟上升至 200 kPa，并最终达到 450 ± 15 kPa。 11 ○等待 60 秒后紧急制动复位，将自动制动手柄置运转位,让制动系统充风 1 分钟。
二、 抑 制 位
5 6
⑤将自动制动手柄移到抑制位， 均衡风缸及列车管 5～7s 减压量为 140 kPa（或 170kPa） . 制动缸压力 6～8s 增加到 360 （或 420kPa）kPa。 ⑥将自动制动手柄移至运转位，均衡风缸及列车管恢复定压。
三、 重 联 位
8 7 9
⑦将自动制动手柄移至重联位， 均衡风缸以常用制动速度降低到 0 （没有紧急放风发生） . 列车管压力减少到 70kPa . 制动缸压力增加到 450 ± 15 kPa。 ⑧将单独制动手柄向右侧压，制动缸压力降到 0，松手后制动缸压力自动上升至原压力。 ⑨将自动制动手柄置运转位，均衡风缸及列车管恢复定压，制动缸压力下降至 0 kPa。
15
克诺尔 CCB-Ⅱ 制动机试验
自 顺 序 一、 阶 段 制 动 运 转 位 初 制 位 制动区 阀 全 制 位 单 抑 制 位 重 联 位 紧 急 位 侧 压 位 运 转 位 阀 制动区 全 制 位 检查方法及内容
1
2
3 4
①总风缸在 825～900kPa 之间，均衡风缸 ER 及列车管 BP 为 500kPa（或 600kPa） ，制动缸 BC 压力为 0。 ②自动制动手柄在初制动位减压 40～60kPa，制动缸压力 70～110 kPa；保压 1 分钟，列车 管泄漏不得超过 20kPa。 ③自动制动手柄在制动区移动 3～4 次，观察阶段制动是否稳定，减压量与制动缸压力的比 例是否正确， 至全制位， 列车管减压量为 140kPa （或 170kPa） 制动缸压力应为 360kPa ， （或 420kPa） 。 ④将自动制动手柄移至运转位，均衡风缸及列车管恢复定压，制动缸压力下降 0。
五、 12 单 阀 试 验 13 14
12 ○将单独制动手柄阶段移到全制动位阶段制动作用应稳定，制动缸压力应达到 300kPa。
13 ○将单独制动手柄阶段移到运转位，阶段缓解作用应良好。 14 ○将单独制动手柄移至全制位，制动缸压力 4S 内上升至 280kpa 以上。
15 ○将单独制动手柄移至运转位，制动缸压力 5S 内缓解至 35kpa 以下。

合集下载

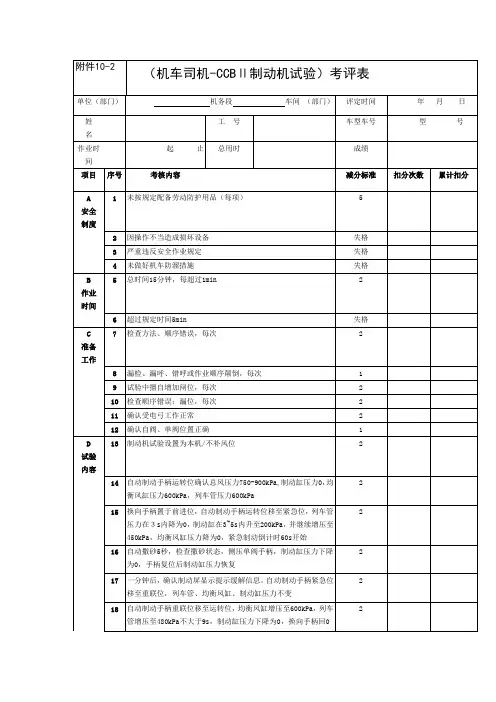

CCBⅡ制动机试验
