实验10 测定金属的电阻率(练习题)-2016届高三物理下册(解析版)

2测定金属的电阻率（高考物理电学实验）组卷老师：莫老师评卷人得分一．实验题（共50小题）1．某实验小组欲测定一电阻丝的电阻率和一电源的内阻，寻找到了如下实验器材：一段拉直并固定在米尺上的粗细均匀的电阻丝（电阻丝两端为接线柱，电阻丝上夹有一个可移动的带接线柱的金属夹），直流电源（电动势为E），电流表（内阻为R g），保护电阻（阻值为R0），开关，导线，螺旋测微器等．（1）实验中利用螺旋测微器测得电阻丝的直径如图甲所示，其示数为d= mm．（2）请在答题卡上补充连接如图乙所示的器材组合成合适的实验电路．（3）实验时闭合开关，调节金属夹的位置，记录电阻丝接入电路中的长度L及对应的电流表示数I；改变金属夹位置进行多次测量，作出关系图线如图丙所示，可求得电阻丝的电阻率ρ=；电源的内阻r=．（用题中所给a、b、c、d、E、R g、R0中的某些量表示）2．在探究“决定电阻丝电阻的因素”实验中，实验小组根据下表中给出的电阻丝，分别探究电阻与长度、横截面积、材料的关系．（1）为探究电阻丝电阻与长度的关系，应选择表中（填写编号）电阻丝进行实验．编号A B C D E F G材料镍铬合金康铜丝锰铜丝长度（m） 1.00.5 1.0 1.5 1.0 1.0 1.0横截面积（mm2） 1.0 1.00.5 1.0 2.0 1.0 1.0（2）实验小组设计了如图甲、乙所示的电路，其中R1和R2为两段电阻丝，为能直观反映两电阻大小比例关系，应选择（选填“甲”或“乙”）电路进行实验．（3）实验小组采用图丙所示装置测量电阻丝的电阻率，通过改变鳄鱼嘴夹子在电阻丝是哪个位置，改变接入电路电阻丝长度，测出接入电路电阻丝长度L和对应的电流表读数I．①请用笔画线代替导线在图丙中将实物电路连接完整．②实验中测出多组I和L的数据，作出﹣L图线，测得图线斜率为k，已知电源电动势为E，电阻丝横截面积为S，则电阻丝的电阻率ρ=．③关于实验操作过程和误差分析，下列说法中正确的有A．开关闭合前，应将图丙中滑动变阻器的滑片移到最左端B．闭合开关，若电流表指针不偏转，可用多用电表电压档直接检查电路C．测量过程中，滑动变阻器接入电路的电阻应保持不变D．实验误差的主要来源是电流表和电源有内阻．3．在“测定金属丝的电阻率”的实验中，粗测某电阻丝的电阻约为5Ω，为了使测量结果尽量准确，从实验室找到以下器材供选择：A、电池组E（3V，内阻约1Ω）B、电流表A1（0～3A，内阻约为10Ω）C、电流表A2（0～0.6A，内阻约为1Ω）D、电压表V1（0～3V，内阻约为4kΩ）E、电压表V2（0～15V，内阻约为15kΩ）F、滑动变阻器R1（0～20Ω，允许最大电流1A）G、滑动变阻器R2（0～2000Ω，允许最大电流0.3A）H、开关、导线若干（1）若用螺线管测微器测得金属丝的直径读数如下图所示，则读数为mm；（2）请写出该实验必须使用的器材前面的字母序号．（3）请设计合理的测量电路，把电路图画在作图框中．4．某同学要测量如图甲所示金属圆环材料的电阻率，已知圆环的半径为r．①他先用螺旋测微器测量圆环材料圆形横截面的直径d如图乙所示，则d= mm；②他再用如图丙所示的电路测量该圆环的电阻，图中圆环接入电路的两点恰好位于一条直径上，电压表的量程为5V．电键S闭合后，电压表右端接到a点时电压表示数为4.5V、电流表示数为1.8mA，接到b点的电压表示数为4.6V、电流表示数为1.6mA．为了减小电阻的测量误差，他应该把电压表的右端接在进行实验（填“a”或“b”）；则圆环接入电路的两点间的电阻值为Ω；此值（填“偏大”、“偏小”或“准确”）；③实验中发现电流表损坏，他又找到另外一个量程为2V，内阻为R1的电压表V1替代电流表完成了实验．实验中电压表V和V1的示数分别为U和U1，改变滑片位置测得多组U、U1数据，他作出了U﹣U1图象为一条直线，如图丁所示，测得该直线的斜率为k，则金属圆环材料的电阻率的表达式为．（用r、d、k、R1表示）5．某学习小组设计了一个测定金属丝电阻率的实验电路如图1、2、3所示，ab 是一段粗细均匀的金属电阻丝，R0是阻值为6Ω的保护电阻，学生电源的输出电压为10V．电流表可视为理想电表．（1）用螺旋测微器测量金属丝的直径如图1所示，其直径为mm．（2）如图2先接通电源，后闭合电键，发现电流表的示数为零，利用多用电表检查故障（电路中故障只有一处）．先将选择开关旋至直流电压档，测得各点间的电压如下表格．ed间电压ec间电压eb间电压ea间电压eh间电压0V10V10V10V10V由此可以判断电路发生的故障是．（3）排除故障后进行实验，图2中闭合电键k，调节线夹a的位置，记录金属电阻丝ab的长度L和对应的电流表的示数I，根据得到的实验数据，做出了﹣L图象如图3，由图象和测得的数据可估算出该金属丝的电阻率为Ω•m．（π取3，保留1位有效数字）（4）若电流表不能视为理想电表，考虑电流表的电阻，则电阻率的测量值真实值．（选填“大于”、“等于”或“小于”）6．实验室购买了一盘铜丝，某同学想测出它的电阻率，用米尺测出其长度为L，用螺旋测微器测得其直径为D，用多用电表测得铜丝电阻R x约为7Ω，他想准确地重新测量一下它的电阻，但是身边只有一只定值电阻R0（阻值为10Ω），一只电压表V（量程为0～3V，内阻约为2kΩ），电源E（电动势为6.0V，内阻不计）和电键．（1）如图所示是该同学用螺旋测微器对铜丝直径的测量，请你读出该铜丝的直径是（2）请帮助该同学设计一个测量铜丝电阻的电路图，要求实验中只进行一次测量，画在方框中（3）若在测量时，电压表示数为U，则该铜丝的电阻率的表达式为p=（用所测量的和所给的物理量的符号表示）（4）实验中电阻的测量值比实际值偏大还是偏小？（填“偏大”“偏小”或“无影响”）7．某同学在“测定金属的电阻率”的实验中，主要步骤如下：①用多用电表粗略测量金属丝的电阻值；②用米尺测量金属丝的有效长度L；③用螺旋测微器测量金属丝直径d；④用伏安法测量该金属丝的电阻；⑤根据测得的数据，计算金属丝电阻率的表达式．根据题目要求完成下列问题：（1）步骤③中测量金属丝直径如图1所示，则d=mm．（2）步骤④中为了尽可能准确地测量，要使金属丝两端电压从零开始变化，电压表用0～3V量程，电流表用0～0.6A量程（内阻约为10Ω），且采用电流表外接法，请在图2实物图上用笔画线代替导线把电路按要求连接好．（3）步骤⑤中用测得的金属丝长度L、直径d、金属丝两端电压U、流过金属丝的电流I，计算金属电阻率，其表达式为ρ=．（用L、d、U、I表示）（4）步骤④中之所以采用所述方案，是因为该同学在步骤①中已用多用电表粗略测量其阻值，可供选择的操作步骤如下（机械调零已经完成）：A．观察指针位置，读出电阻阻值B．将两表笔直接接触，进行调零C．把两表笔与电阻两端接触：D．将选择开关扳到欧姆挡“×100”处E．将选择开关旋到OFF档F．将选择开关扳到欧姆挡“×1”处请在上述操作中选择需要的步骤并写出合理的顺序：．8．在“测定金属丝的电阻率”实验中，用螺旋测微器测量金属丝直径时其刻度的位置如图1所示．（1）从图中可读出金属丝的直径为mm．（2）在用伏安法测定金属丝的电阻时（金属丝的电阻约为5Ω），除被测金属丝外，还有如下实验器材供选择：A．直流电源：电动势约12V，内阻很小；B．电流表A1：量程0～0.6A，内阻约为0.5Ω；C．电流表A2：量程0～3.0A，内阻约为0.1Ω；D．电压表V：量程0～3V，内阻约为10kΩ；E．滑动变阻器R：最大阻值5Ω；F．开关、导线若干为了提高实验的测量精度，在可供选择的器材中，应该选用的电流表是（填A1，或A2）．（3）根据所选的器材，在图2虚线框中画出完整的实验电路图（要求电阻丝上的电压从零开始变化）．9．在“测定金属丝的电阻率”的实验中，某同学进行了如下测量：（1）用毫米刻度尺测量接入电路中的被测金属丝的有效长度．测量3次，求出其平均值L．其中一次测量结果如图甲所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为cm．用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d．其中一次测量结果如图乙所示，如图乙中读数为mm．（2）采用如图丙所示的电路测量金属丝的电阻．电阻的测量值比真实值（填“偏大”或“偏小”）．最后由公式ρ=计算出金属丝的电阻率（用上述直接测量的物理量表示）．10．在“测定金属丝的电阻率”的实验中，为了安全、准确、方便地测出电阻丝的电阻R x，设计了如图所示实验电路图来完成实验，实验仪器如下：A．待测金属丝（R x约5Ω）B．电压表V（量程1V，内阻R V=1KΩ）C．电流表A（量程0.6A，内阻R A=1Ω）D．定值电阻R1（阻值R1=0.5KΩ）E．定值电阻R2（阻值R2=2KΩ）F．滑动变阻器R3（0～10Ω）G．滑动变阻器R4（0～1000Ω）H．电源（电动势为3V，内阻很小）I．开关、导线若干（1）实验中定值电阻应选用，滑动变阻器应选用（选填仪器前面字母）；（2）用图中电路测量该金属丝的电阻，若某次测量中，电压表的读数为U，电流表的读数为I，该金属丝电阻的表达式为：R x=（用测出或已知的物理量的符号表示）。

测定金属的电阻率一、仪器的实验1、螺旋测微器(1)构造：如图甲，S为固定刻度，H为可动刻度．(2)原理：可动刻度H上的刻度为50等份，旋钮K每旋转一周，螺杆P前进或后退0.5 mm，则螺旋测微器的精确度为0.01 mm.甲乙(3)读数①测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出．②测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01 (mm)③如图乙所示，固定刻度示数为2.0 mm，不足半毫米，从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.2．游标卡尺(1)构造(如图所示)：主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．(2)用途：测量厚度、长度、深度、内径、外径．(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，见下表：(4)读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm.3．常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流值，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3 V的电压表和0～3 A的电流表读数方法相同，此量程下的精确度分别是0.1 V 或0.1 A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15 V量程的电压表，精确度是0.5 V，在读数时只要求读到小数点后面一位，即读到0.1 V.(3)对于0～0.6 A量程的电流表，精确度是0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.二、实验目的1．掌握电流表、电压表和滑动变阻器的使用方法．2．掌握螺旋测微器和游标卡尺的使用和读数方法．3．会用伏安法测电阻，进一步测定金属的电阻率．三、实验原理用电压表测金属丝两端的电压，用电流表测金属丝的电流，根据R x ＝U I 计算金属丝的电阻R x ，然后用毫米刻度尺测量金属丝的有效长度l ，用螺旋测微器测量金属丝的直径d ，计算出金属丝的横截面积S ；根据电阻定律R x ＝ρl S ，得出计算金属丝电阻率的公式ρ＝R x S l ＝πd 2U 4lI. 四、实验器材被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺．五、实验步骤1．用螺旋测微器在被测金属丝的三个不同位置各测一次直径，求出其平均值d .2．按实验原理图连接好用伏安法测电阻的实验电路．3．用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值l .4．把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键S ，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I 和U 的值，填入记录表格内，断开电键S ，求出导线电阻R x 的平均值．5．整理仪器．六、数据处理1．在求R x 的平均值的两种方法(1)第一种是用R x ＝UI算出各次的数值，再取平均值．(2)第二种是用U －I 图线的斜率求出． 2．计算电阻率：将记录的数据R x 、l 、d 的值代入电阻率计算公式ρ＝R x S l ＝πd 2U 4lI. 七、误差分析1．金属丝直径、长度的测量带来误差．2．若为内接法，电流表分压，若为外接法，电压表分流．八、注意事项1．测量直径应在导线连入电路前进行，测量金属丝的长度，应在连入电路后拉直的情况下进行．2．本实验中被测金属丝的阻值较小，故采用电流表外接法．3．电流不宜太大(电流表用0～0.6 A 量程)，通电时间不宜太长，以免金属丝温度升高，导致电阻率在实验过程中变大．九、练习巩固1.某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：（1）螺旋测微器如图1所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动________（选填“A”“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．（2）选择电阻丝的________（选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．（3）图甲2中R x，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入图2乙图实物电路中的正确位置．（4）为测量R，利用图2甲图所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1–I1关系图象如图3所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流IU2/V0.501.021.542.052.55I2/mA20.040.060.080.0100.0请根据表中的数据，在方格纸上作出U2–I2图象．（5）由此，可求得电阻丝的R x=________Ω．根据电阻定律可得到电阻丝的电阻率．2.（1）读出图中游标卡尺和螺旋测微器的读数：图a的读数为________cm．图b读数为________cm．（2）如图所示，甲图为一段粗细均匀的新型导电材料棒，现测量该材料的电阻率。

测定金属的电阻率一、仪表的读数仪器精确度/倍率读数规则及注意事项螺旋测微仪0.01mm 读数规则:固定刻度上的毫米数(注意半毫米刻度线是否露出)+可动刻度上与固定刻度水平线所对的刻度值(注意估读)×0.01mm注意事项:①若半毫米刻度线露出,需加0.5mm，②可动刻度要估读，③可动刻度上末位估读的“0”不能舍弃,小数点后一定有3位小数.游标卡尺10分度：0.1mm20分度：0.05mm50分度：0.02mm读数规则:主尺上的整毫米数+n(游标尺上第n条刻度线与主尺上某刻度线对齐)x精确度.注意事项:①游标卡尺不需要估读，②读数时主尺和游标尺所用单位要统一为mm,最后根据题目要求转换单位.电阻箱1⨯、10⨯、、100⨯1000⨯读数规则:转柄式电阻箱的读数方法是R=AX1000Ω+B×100Ω+C×10Ω+D×1Ω,其中A、B、C、D分别是箱面上转柄指示头所指示的数值.如图所示,读数为R=7×1000Ω+4×100Ω+0×10Ω+8×1Ω=7408Ω.针对练习1.某同学利用10分度游标卡尺和螺旋测微器分别测量一圆柱体工件的长度和直径,则该游标卡尺的游标尺每一小格的长度为_________mm，测量结果如图1、2所示,该工件的长度为________cm,直径为_________mm.2.用螺旋测微器测量一根金属丝的直径,测量结果如图1,其读数为______mm,用游标为50分度的卡尺测量某圆筒的内径,则该游标卡尺的游标尺每一小格的长度为______mm,测量结果如图2所示,此工件的直径为_______cm.3.现要测定一段粗细均匀的金属导体的电阻率，实验过程中螺旋测微器和电阻箱的测量结果分别如下:(1)螺旋测微器测量该金属导体的直径D,D测量结果如图1所示,由图1可知=_______mm；(2)由图2可知,电阻箱的读数为_______Ω.4.在以下每个图后面写出对应的读数（1）________cm，________mm.（2）_______mm，_____mm.（3）_______cm，________mm.（4）_______cm，_____mm.（5）___________mm.二、电流表、滑动变阻器接法的判断方法、测电阻的原理1.电流表的内外接法判断电路图判断方法测量值与真实值对比分析 内接法V A x R R R >测量值测得的是电流表和待测电阻的总阻值,因此真测x x R R >外接法V A x R R R <测量值测得的是电压表和待测电阻的并联电阻,因此真测x x R R >注意:电流表的内外接法的选择,也可采用试触法,即接头S 分别与a 、b 接触一下,电路如图 (1)若电流表示数“相对变化”明显,说明电压表分流作用强,待测电阻为大电阻,电流表采 用内接法;(2)若电压表示数“相对变化”明显,说明电流表分压作用强,待测电阻为小电阻,电流表采用外接法.2.滑动变阻器的两类接法电路图判断方法分压式接法（1）要求测量电路中的电压表、电流表的示数从零开始调节;（2）若采用限流接法,题目所提供的实验仪器、电表量程或电阻的最大允许电流不够; （3）滑动变阻器的阻值比待测电阻的一半还小.限流式接法（1）若待测电阻的阻值小于滑动变阻器的总阻值或相差不大,且电压、电流不要求从零可调; （2）当分压式接法和限流式接法均可使用时,考虑安装简便和节能因素,一般采用限流式接法.3.测电阻原理的判断技巧实验原理实验电路图判断技巧伏安法题干给出量程合适的电压表和电流表安安法题干缺少量程合适的电压表,但给出两个电流表且其中一个电流表的内阻已知,常用电流表代替电压表使用伏伏法题干缺少量程合适的电流表,但给出两个电压表且其中一个电压表的内阻已知，常用电压表代替电流表使用等效替代法题干中给出一个电阻箱和电流表或电压表,且出现保持滑片不动,通过调节电阻箱使得电流表或电压表的示数不变等关键字眼,一般属于替代法电桥法在定值电阻R和待测电阻xR中间桥接一个灵敏电流计,一般采用的是电桥法半偏法题干给出一个电阻箱和电流表或电压表,且出现调节滑动变阻器使电流表或电压表满偏，接着保持滑片不动,通过调节电阻箱使得电流表或电压表半偏等关键字眼,一般属于半偏法转换法题干中给出一个电流表、电压表、定值电阻和待测电阻、单刀双掷开关或开关与待测电阻串联,其中定值电阻的阻值、电压表或电流表内阻已知,一般属于转换法针对训练1.某兴趣小组的同学用下列实验器材设计了一个电路来比较精确地测量电阻x R (约3Ωk )的阻值.A.电压表1V ,量程为0～4V,内阻为6ΩkB.电压表2V ,量程为0～10V,内阻约为6ΩkC.滑动变阻器1R (0～100Ω),额定电流1AD.滑动变阻器2R (0～500Ω),额定电流0.2AE.定值电阻=0R 6ΩkF.电源电动势=E 12V,内阻很小G.开关S ,导线若干 要求实验中电表示数从零调节,可获得多组测量数据,且电表读数不能小于其量程的32, 测量结果尽量准确,实验操作方便.(1)由实验要求应选择的实验器材有____________________(填器材前面的字母序号)； (2)在虚线框内画出测量电阻的最合理电路图.(电路图上标明所用仪器的代号)(3)用已知量和测量量表示x R ,则表达式=x R ___________,说明式中各字母所表示的物理量__________________________________.2. 一根均匀的细长空心金属圆管，长度为L ,电阻R 约为5Ω,其横截面如图1所示.该金属的电阻率为ρ,因管线内径太小无法直接测量,某同学设计下列实验方案尽可能精确测定它的内径d .(1)用螺旋测微器测量金属管线外径D ,图2为螺旋测微器校零时的示数,用该螺旋测微器测量的管线外径读数为5.200mm ,则所测金属管线外径=D ________mm.(2)为测量金属管线的电阻R ,取两节干电池，(内阻不计)、开关和若干导线及下列器材: A.电流表0～0.6A,内阻约0.05Ω B.电流表0～3A,内阻约0.01Ω C.电压表0～3V,内阻约10Ωk D.电压表0～15V,内阻约50ΩkE.滑动变阻器,0～10Ω(额定电流为0.6A)F.滑动变阻器,0～100Ω(额定电流为0.3A)为准确测出金属管线阻值,电流表应选_____,电压表应选_____,滑动变阻器应选______.(填各仪器序号字母)(3)如图3所示,请按实验要求用笔代线将实物图中的连线补充完整.(4)根据已知的物理量(长度L 、电阻率ρ)和实验中测量的物理量(电压表读数U 、电流表读数I 、金属管线外径D ),则金 属管线内径表达式=d ___________________.3.从下列器材中选出适当的实验器材，设计一个电路来测量电流表1A 的内阻1r ，要求方法 简捷，有尽可能高的精确度，并测量多组数据．器材（代号）与规格如下： 电流表1A ，量程10mA ，内阻待测（约40Ω）； 电流表2A ，量程500uA ，内阻=2r 750Ω； 电压表V ，量程10V ，内阻=3r 10Ωk 电阻1R ，阻值约为100Ω； 滑动变阻器2R ，总阻值约50Ω； 电池E ，电动势1.5V ，内阻很小； 电键K ，导线若干．（1）画出实验电路图：标明所用器材的代号．（2）若选取测量中的一组数据来计算1r ，则所用的表达式=1r ______________，式中各符号的意义是：______________________________________．4.为了测量量程为3V 的电压表V 的内阻（内阻约2000Ω），实验室可以提供的器材有： 电流表1A ，量程为0.6A ，内阻约0.1Ω；电压表2V ，量程为5V ，内阻约3500Ω； 变阻箱1R 阻值范围为0～9999Ω； 变阻箱2R 阻值范围为0～99.9Ω；滑动变阻器3R ，最大阻值约为100Ω，额定电流1.5A ； 电源E ，电动势6V ，内阻约0.5Ω； 单刀单掷开关K ，导线若干．（1）请从上述器材中选择必要的器材，设计一个测量电压表V 的内阻的实验电路，画出电路原理图（图中的元件要用题中相应的英文字母标注），要求测量尽量准确． （2）写出计算电压表V 的内阻V R 的计算公式为=V R _______________．5.某电流表的内阻在0.1Ω﹣0.2Ω之间，现要测量其内阻，可选用的器材如下： A ．待测的电流表1A （量程0.6A ）； B ．电压表1V （量程3V ，内阻约2Ωk ）； C ．滑动变阻器1R （最大电阻10Ω）； D ．定值电阻2R （阻值5Ω）； E ．电源E （电动势4V ） F ．电键S 及导线若干． （1）画出实验电路图；（2）如测得电压表的读数为U ，电流表的读数为I ，则电流表1A 内阻的表达式为：=A R ______________________.6.某一阻值不变的纯电阻元件（阻值在50Ω～100Ω之间），额定功率为0.25W ．要用伏安法较准确地测量它的阻值，实验器材有： 电流表1A ：量程为100mA ，内阻约为5Ω； 电流表2A ：量程为1A ，内阻约为0.5Ω； 电压表1V ：量程为6V ，内阻约为10Ωk ； 电压表2V ：量程为30V ，内阻约为50Ωk ； 滑动变阻器R ：0～10Ω，2A ； 电源（=E 9V ），开关，导线若干．（1）实验中应选用的电流表为 ，电压表为 ；（填入器材符号） （2）在虚线框内画出实验电路图；（3）测出的电阻值与真实值相比 （填“偏大”、“偏小”或“相等”）．7.某物理实验小组的同学利用实验室提供的器材测量一待测电阻的阻值．可选用的器材（代号）与规格如下：电流表1A （量程250mA ，内阻1r 为5Ω）； 标准电流表2A （量程300mA ，内阻2r 约为5Ω）； 待测电阻1R （阻值约为100Ω）； 滑动变阻器2R （最大阻值10Ω）；电源E （电动势约为10V ，内阻r 约为1Ω）； 单刀单掷开关S ，导线若干．（1）要求方法简捷，并能测多组数据，请在如图的方框中画出实验电路原理图，并标明每个器材的代号．（2）需要直接测量的物理量是_______________________，用测的量表示待测电阻1R 的计算公式是=1R __________________.8.电压表满偏时通过该表的电流是半偏时通过该表电流的两倍.某同学利用这一事实测量电压表的内阻(半偏法),实验室提供的器材如下:待测电压表V (量程3V,内阻约为3000Ω),电阻箱0R (最大阻值为99 999.9Ω),滑动变阻 器1R (最大阻值100Ω,额定电流2A),电源E (电动势6V,内阻不计),开关2个,导线若干. (1)虚线框内为该同学设计的测量电压表内阻的电路图的一部分,将电路图补充完整(2)根据设计的电路进行的实验步骤是:移动滑动变阻器的滑片,以保证通电后电压表所在的支路分压______(填写“最大”或“最小”)；闭合开关1S 、2S ,调节1R ,使电压表的指针_____(填写“满偏”或“半偏”)；保持滑动变阻器滑片位置不变,断开2S ,调节电阻箱0R ,使电压表的指针_________(填写“满偏”或“半偏”)读取电阻箱所示的电阻值,此即为测得的电压表内阻.(3)将这种方法测出的电压表内阻记为'V R ,与电压表内阻的真实值V R 相比,'V R _______V R(填“>”“=”或“<”).9.某同学利用图1所示电路测量一量程为3mA 的直流电流表的内阻A R (约为110Ω).提供的实验器材有:A.直流电源(电动势为1V,内阻不计)B.电阻箱(0～999.9Ω)C.滑动变阻器(0～5Ω,额定电流为3A)D.滑动变阻器(0～50Ω,额定电流为1A)(1)为了尽可能减小测量误差,滑动变阻器R 应选用___________(选填“C”或“D”).(2)根据图1所示电路,在图2中用笔画线代替导线,将实物间的连线补充完整. (3)主要实验步骤如下:Ⅰ.将电阻箱0R 的阻值调为零,滑动变阻器R 的滑片P 移到右端； Ⅱ.闭合开关S ,调节滑动变阻器R 的滑片P ,使电流表的示数为3mA ； Ⅲ.调节电阻箱0R ,使电流表的示数为1mA ，读出此时电阻箱的阻值1R ； Ⅳ.断开开关S ,整理好仪器.(4)已知=1R 208.8Ω,则电流表内阻的测量值为________Ω,由于系统误差,电流表内阻的测量值__________(选填“大于”“等于”或“小于”)真实值.10.为了测量阻值范围在200Ω～300Ω之间的电阻x R 的阻值,实验室提供了如下器材: A.电阻箱R(阻值范围0～999.9Ω) B.毫安表(量程0～3mA ,内阻约100Ω) C.直流电源(电动势约3V,内阻不计) D.两个单刀单掷开关,导线足量(1)甲同学根据实验目的和提供的实验器材设计出如图1所示的实验电路,设计的操作步骤如下:①按电路图连好电路,闭合开关1S ,记下毫安表的读数；②断开1S ,闭合开关2S ,调节电阻箱R 的阻值,使毫安表的读数和①中相同,记下此时电阻箱的示数1R .假设该同学的设计合理,则待测电阻=x R ___________.(2)乙同学根据实验目的和提供的实验器材设计出如图2所示的实验电路,设计的操作步骤如下:①按电路图连好电路,将R 调到列最大,然后闭合1S 、2S ,调节R ,使毫安表达到满偏，记下此时电阻箱的示数2R ；②断开2S ,调节R ,仍使毫安表满偏,记下此时电阻箱的示数3R ,假设该同学的设计合理,则待测电阻=x R ____________.(3)上述两位同学的设计中有一位是不合理的,不合理的是______,理由:_____________11.某实验小组为精确测量阻值约12Ω的电阻x R ,设计了如图所示的实验电路.实验室中可供使用的主要器材如下:电源E (电动势约为4.5V,内阻约1Ω) 定值电阻0R (阻值为20Ω)电压表1V (量程0～3V,内阻约3Ωk ) 电压表2V (量程0～15V,内阻约15Ωk ) 电流表A (量程0～200mA,内阻为1.5Ω) 滑动变阻器1R (阻值范围0～1Ωk ) 滑动变阻器2R (阻值范围0～20Ω)(1)图中电压表应选用_________；滑动变阻器应选用__________.(填器材代号) (2)实验小组的操作步骤如下:第一步,将滑动变阻器的滑片移到最右端,将1S 拨到位置1,闭合2S ,多次调节滑动变阻器,从电流表和电压表获得多组值,作出I U -图线,求得斜率1k ；第二步,将滑动变阻器的滑片移到最右端,将1S 拨到位置2,闭合2S ,多次调节滑动变阻器,从电流表和电压表获得多组值,作出I U -图线,求得斜率2k ；由此可求得=x R _______.(用题中所给物理量的符号表示)(3)在测出x R 的阻值后,若只将电路中的电压表拆除,该电路还可以测量电源的___________________(填“电动势”“内阻”“电动势和内阻”)12.某同学想测量铜的电阻率,他找到一根长1=L m 的铜丝,并用螺旋测微器测量铜丝的直径如图1所示.利用如图2所示的电路图测量铜丝的电阻x R ,其中有电阻箱z R (最大阻值为999.9Ω),滑动变阻器s R ,灵敏电流计G ,定值电阻Ω=k R 101,定值电阻Ω=12R ,电源E ,开关S .闭合开关S ,调节滑动变阻器s R 、电阻箱z R ,最终使得滑动变阻器0=s R 时,灵敏电流计的示数也为零,此时电阻箱z R 的阻值如图3所示.(1)该铜丝的直径=D __________mm ,电阻箱z R 的示数为___________Ω.(2)若在实验中发现电流从上往下流过电流计G ,此时应该_______(填“增大”或“减小”)电阻箱z R 的阻值,可使通过电流计G 的电流逐渐变为零.(3)待测铜丝的电阻=x R _______Ω(结果保留2位有效数字)(4)计算出铜丝的电阻率为__________Ω·m (结果保留2位有效数字)13.几位同学对一个阻值大约为600Ω的未知电阻进行测量,要求较精确地测量电阻的阻值. 有下列器材供选用:A.待测电阻x RB.电压表V (量程6V,内阻约3Ωk )C.电流表1A (量程20mA ,内阻约5Ω)D.电流表2A (量程10mA ,内阻约10Ω)E.滑动变阻器1R (0～20Ω,额定电流2A )F.滑动变阻器2R (0～2000Ω,额定电流0.5A )G.直流电源E (6V ,内阻约1Ω)H.多用电表I.开关、导线若干(1)甲同学用多用电表直接测量待测电阻的阻值,如图1所示。

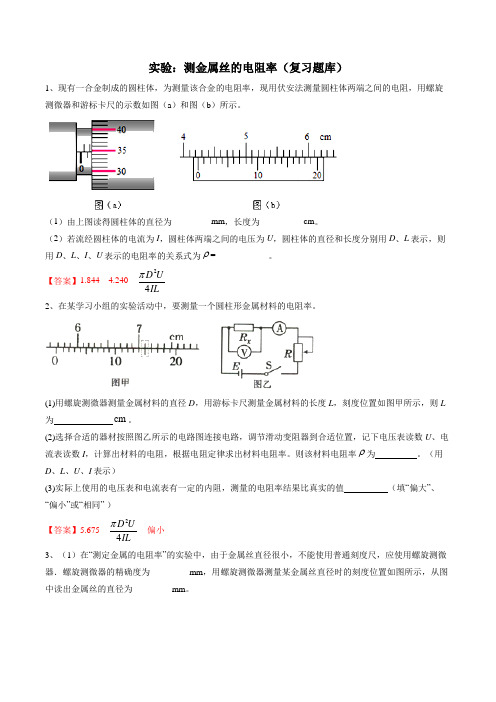

实验：测金属丝的电阻率（复习题库）1、现有一合金制成的圆柱体，为测量该合金的电阻率，现用伏安法测量圆柱体两端之间的电阻，用螺旋测微器和游标卡尺的示数如图（a）和图（b）所示。

（1）由上图读得圆柱体的直径为_________mm，长度为__________cm。

（2）若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别用D、L表示，则用D、L、I、U表示的电阻率的关系式为ρ=____________。

【答案】1.844 4.2402 4D UIL π2、在某学习小组的实验活动中，要测量一个圆柱形金属材料的电阻率。

(1)用螺旋测微器测量金属材料的直径D，用游标卡尺测量金属材料的长度L，刻度位置如图甲所示，则L 为cm。

(2)选择合适的器材按照图乙所示的电路图连接电路，调节滑动变阻器到合适位置，记下电压表读数U、电流表读数I，计算出材料的电阻，根据电阻定律求出材料电阻率。

则该材料电阻率ρ为。

（用D、L、U、I表示）(3)实际上使用的电压表和电流表有一定的内阻，测量的电阻率结果比真实的值（填“偏大”、“偏小”或“相同” ）【答案】5.67524D UILπ偏小3、（1）在“测定金属的电阻率”的实验中，由于金属丝直径很小，不能使用普通刻度尺，应使用螺旋测微器．螺旋测微器的精确度为_________mm，用螺旋测微器测量某金属丝直径时的刻度位置如图所示，从图中读出金属丝的直径为_________mm。

（2）如果测出金属丝接入电路的长度l、直径d和金属丝接入电路时的电流I和其两端的电压U，就可求出金属丝的电阻率．用以上实验中直接测出的物理量来表示电阻率，其表达式为ρ=___________。

（3）在此实验中，金属丝的电阻大约为4Ω，在用伏安法测定金属丝的电阻时，除被测电阻丝外，选用了如下实验器材：A．直流电源：电动势约4．5 V，内阻不计；B．电流表A：量程0～0．6 A，内阻约0．125Ω；C．电压表V：量程0～3 V，内阻约3 kΩ；D．滑动变阻器R：最大阻值10Ω；E．开关、导线等。

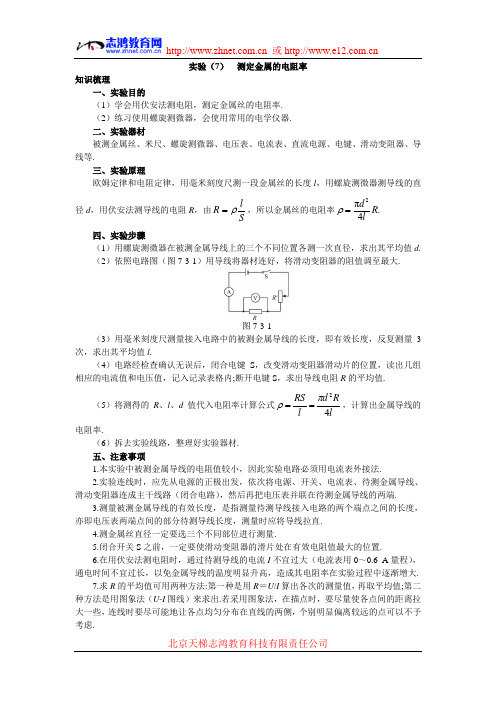

实验（7） 测定金属的电阻率知识梳理一、实验目的（1）学会用伏安法测电阻，测定金属丝的电阻率.（2）练习使用螺旋测微器，会使用常用的电学仪器.二、实验器材被测金属丝、米尺、螺旋测微器、电压表、电流表、直流电源、电键、滑动变阻器、导线等.三、实验原理欧姆定律和电阻定律，用毫米刻度尺测一段金属丝的长度l ，用螺旋测微器测导线的直径d ，用伏安法测导线的电阻R ，由S l R ρ=，所以金属丝的电阻率.4π2R ld =ρ 四、实验步骤（1）用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值d .（2）依照电路图（图7-3-1）用导线将器材连好，将滑动变阻器的阻值调至最大.图7-3-1（3）用毫米刻度尺测量接入电路中的被测金属导线的长度，即有效长度，反复测量3次，求出其平均值l .（4）电路经检查确认无误后，闭合电键S ，改变滑动变阻器滑动片的位置，读出几组相应的电流值和电压值，记入记录表格内;断开电键S ，求出导线电阻R 的平均值.（5）将测得的R 、l 、d 值代入电阻率计算公式lR d l RS 42πρ==，计算出金属导线的电阻率.（6）拆去实验线路，整理好实验器材.五、注意事项1.本实验中被测金属导线的电阻值较小，因此实验电路必须用电流表外接法.2.实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、待测金属导线、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在待测金属导线的两端.3.测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两端点间的部分待测导线长度，测量时应将导线拉直.4.测金属丝直径一定要选三个不同部位进行测量.5.闭合开关S 之前，一定要使滑动变阻器的滑片处在有效电阻值最大的位置.6.在用伏安法测电阻时，通过待测导线的电流I 不宜过大（电流表用0～0.6 A 量程），通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大.7.求R 的平均值可用两种方法:第一种是用R ＝U /I 算出各次的测量值，再取平均值;第二种方法是用图象法（U-I 图线）来求出.若采用图象法，在描点时，要尽量使各点间的距离拉大一些，连线时要尽可能地让各点均匀分布在直线的两侧，个别明显偏离较远的点可以不予考虑.六、误差分析1.金属丝直径、长度测量带来误差.2.电流表及电压表对电阻测量的影响，因为电流表外接，所以R 测<R 真，由S L R ρ=知 ρ测<ρ真.3.通电电流过大、时间过长，致使电阻丝发热，电阻率随之变化带来误差.重难探究考点一 测量电路的选择1.伏安法测量电路有两种:安培表内接法和外接法.电流表的内接法和外接法的讨论如下2.电流表内接法与外接法的选择方法（1）直接比较法:当R x R A 时用内接法;当R x R A 时用外接法.本实验一般选择3伏电源，3伏挡伏特表（内阻为3千欧或1千欧），安培表0.6安挡（内阻约为0.1欧），金属丝电阻大约5～10欧，显然应取外接法，但待测电阻往往不很直观，这就需要用下面两种方法确定测量电路.（2）临界值计算法:由误差理论知当V A R R R x =时，内接法、外接法一样，我们称V A R R 为临界值;可用内接法，可用外接法.（3）测试判断法:当R x 、R A 、R V 大约值都不清楚就用测试判断法.如图7-3-2所示， 将单刀双掷开关S 分别接触a 点和b 点，若看到安培表示数变化比伏特表示数变化大，则说明伏特表分流影响较大，应该选内接法;若伏特表示数变化比安培表示数变化大，则说明安培表降压影响较大，应该选外接法.图7-3-2【探究】 有一待测电阻R x ，无法估计其粗略值.某同学应用伏安法进行测量，按图7-3-3所示甲、乙两种电路各测一次，用甲图测得的数据是2.9 V ，4.0 mA;用乙图测得的数据是3.0 V ，3.0 mA.由此可知，应用___________图测量的值误差较小，测量值R x ＝____________.图7-3-3解析:由题中所给数据可以看出，电压表大约变化301，电流表大约变化31，即电流表示数变化明显，说明由电压表引起的误差较大.为避免电压表的影响，应选用乙图测量.答案:乙 1 000 Ω考点二 限流电路和分压电路1.限流电路如图7-3-4所示，实际上滑动变阻器的右边部分并没有电流流过.该电路的特点是:在电源电压不变的情况下，R 用两端的电压调节范围:用用用R R UR U U +≥≥0；电流调节范围:用用用R R U I R U +≥≥0用.即电压和电流不能调至零，因此调节范围较小.要使限流电路的电压和电流调节范围变大，可适当增大R 0.另外，使用该电路时，在接通前滑片P 置于电阻最大的位置.图7-3-42.分压电路如图7-3-5所示，实质上滑动变阻器的左边部分与R 用并联后再与滑动变阻器的右边串联.注意滑动变阻器的两端都有电流流过，且不相同.该电路的特点是:在电源电压不变的情况下，R 用两端的电压调节范围为U ≥U 用≥0，即电压可调到零，电压调节范围大.电流调节范围为0≥≥用用I R E .使用分压电路，当R 0<R 用时，调节性能好.通电前，滑片P 置于A 端，使U 用＝0.图7-3-53.两种用法的选择如果滑动变阻器的额定电流够用，在下列三种情况下必须采用分压接法:（1）用电器的电压或电流要求从零开始连续可调.（2）要求用电器的电压或电流变化范围大，但滑动变阻器的阻值小.（3）采用限流接法时限制不住，电表总超量程，用电器总超额定值.在安全（I 滑额够大，仪表不超量程，用电器上的电流、电压不超额定值，电源不过载）、有效（调节范围够用）的前提下，若R用<R0，原则上两种电路均可采用，但考虑省电、电路结构简单，可优先采用限流接法;而若R 用R0，则只能采用分压电路.考点三螺旋测微器1.构造:如图7-3-6所示是常用的螺旋测微器的小砧A和固定刻度B固定在框架C上，旋钮D、微调旋钮D′、可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上.图7-3-62.原理:精密螺纹的螺距是0.5 mm，即每旋转一周，前进或后退0.5 mm，把这一周分成50等份，每一等份对应固定刻度上的0.01 mm，即可动刻度每转过一等份，F前进或后退0.01 mm.因此，从可动刻度旋转了多少等份就知道长度变化了多少个0.01 mm.用它测量长度，可以精确到0.01 mm，还可以估读到0.001 mm（即毫米的千分位），因此螺旋测微器又称千分尺.它是把前后方向的微小变化和圆周上的旋转变化对应起来，放大了这种变化.3.读数方法:先从固定刻度B上读出半毫米整数倍的部分，不足半毫米的部分由可动刻度读出，即看可动刻度上的第几条刻度线与固定刻度线上的轴向线重合，从而读出可动刻度示数（注意估读），即有:测量长度＝固定刻度示数+可动刻度示数×精确度（注意单位为mm）.如图7-3-7所示，固定刻度示数为2.0 mm，不足0.5毫米的部分从可动刻度上读的示数为15.5格，最后的读数为2.0 mm＋15.5×0.01 mm＝2.155 mm.图7-3-74.注意事项（1）测量前须校对零点:先使小砧A与测微螺杆并拢，观察可动刻度的零刻度线与固定刻度的轴向线是否重合，以及可动刻度的边缘与固定刻度的零刻度线是否重合，不重合应加以修正.（2）读数时，除注意观察毫米整数刻度线外，还要注意半毫米刻度线是否露出.螺旋测微器要估读，以毫米为单位时要保留到小数点后第三位.（3）测量时，当螺杆F快要接触被测物体时，要停止使用粗调旋钮D，改用微调旋钮D′，当听到“咔、咔”响声时，停止转动微调旋钮D′，并拧紧固定旋钮.这样做，既可保护仪器，又能保证测量结果的准确性.典例精析【例1】用伏安法测量一个定值电阻的阻值，所需器材及规格如下:（1）待测电阻R x（约100 Ω）（2）直流毫安表A（量程0～10 mA，内阻50 Ω）（3）直流电压表V（量程0～3 V，内阻5 kΩ）（4）直流电源（输出电压4 V，内阻不计）（5）滑动变阻器（最大阻值为15 Ω，允许最大电流1 A）（6）电键一个，导线若干条为了较准确地测量电阻阻值，根据器材的规格和实验要求，在本题的实物图上连线（图7-3-8）.图7-3-8思路点拨:（1）怎样比较R x 、R A 、R V ，以确定测量电路的接法？（2）滑动变阻器能否用限流接法，为什么？解析:本题的电路选择有两种:一是滑动变阻器两种电路的选择;二是伏安法两种电路的选择.若采用限流电路，由题给条件，电路中干路最小电流为mA 24mA 10050154min =++=干I .显然，超过了直流毫安表的量程10 mA.且由变阻器阻值215x R R ＜Ω=知，滑动变阻器应选用并联分压电路，由x R R R R ＞Ω==500V A 0知，应选择外接法.最后画出电路图如图甲所示，实物连线如图乙所示.答案:见解析【例2】 甲、乙两同学使用完全相同的器材用伏安法测量同一未知电阻R x 的阻值.给定器材为:待测电阻R x ;电流表（量程0～5 mA ，内阻约10 Ω）;电压表（量程为0～3 V ，内阻约3 000 Ω）;最大阻值为1 700 Ω的滑动变阻器;电源E （电动势约3 V ）;开关S 、导线若干.两人的测量结果分别由图7-3-9中甲和乙给出.图7-3-9（1）由图甲得R x＝_______，由图乙得R x＝____________.（2）在下面方框中分别画出甲、乙两位同学所用的测量电路，并由测量结果判定__________同学的测量结果较为准确.图7-3-10思路点拨:（1）图线斜率的物理意义是什么？哪个的斜率大？如何计算？（2）用不同的测量电路，其测量值与实际值各有怎样的误差？解析:（1）两图线的斜率表示电阻的测量值，由图R甲=1 060 Ω（在1 060±40内均对）;R乙=730 Ω（在730±40内均对）.（2）因图甲所示直线的斜率大，即测量值大，故甲同学采用的是电流表内接法，乙采用的是外接法.因电阻值远大于电流表内阻，故用内接法较为准确.答案:（1）（1 060±40）Ω（730±40）Ω（2）甲电路如图7-3-11所示.图7-3-11。

电学实验测定金属的电阻率1.在“测定金属的电阻率”的实验中，所测金属丝的电阻大约为5，先用伏安法测出该金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。

用米尺测出该金属丝的长度L，用螺旋测微器测量该金属丝直径时的刻度位置如图所示。

(1)从图中读出金属丝的直径为______________mm。

(2)实验时，取来两节新的干电池、开关、若干导线和下列器材：A．电压表0～3 V，内阻10 kB．电压表0～15 V，内阻50 kC．电流表0～0.6A，内阻0.05D．电流表0～3 A，内阻0.01E．滑动变阻器，0～10F．滑动变阻器，0～100①要较准确地测出该金属丝的电阻值，电压表应选_______________，电流表应选______________，滑动变阻器选_____________(填序号)。

②实验中，某同学的实物接线如图所示，请指出该实物接线中的两处明显错误。

错误l：_____________________________；错误2：_____________________________。

2.为了测量某根金属丝的电阻率，根据电阻定律需要测量长为L的金属丝的直径D.电阻R。

某同学进行如下几步进行测量：（1）直径测量：该同学把金属丝放于螺旋测微器两测量杆间，测量结果如图，由图可知，该金属丝的直径d= 。

（2）欧姆表粗测电阻，他先选择欧姆×10档，测量结果如图所示，为了使读数更精确些，还需进行的步骤是。

A.换为×1档，重新测量B.换为×100档，重新测量C.换为×1档，先欧姆调零再测量D.换为×100档，先欧姆调零再测量（3）伏安法测电阻，实验室提供的滑变阻值为0～20Ω，电流表0～0.6A（内阻约0.5Ω），电压表0～3V（内阻约5kΩ），为了测量电阻误差较小，且电路便于调节，下列备选电路中，应该选择。

3.在测定金属电阻率的实验中，某同学连接电路如图（a）所示．闭合开关后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：（1）若电流表示数为零、电压表示数为E，则发生故障的是断路．（填“待测金属丝”、“滑动变阻器”或“开关”）．（2）实验中用螺旋测微器测得金属丝的直径如图（b）所示，其示数D=mm．4.测得接入电路的金属丝的长度为L,金属丝的直径d，已知其电阻大约为25Ω．(1)在用伏安法准确测其电阻时，有下列器材供选择，除必选电源（电动势1.5V，内阻很小)、导线、开关外，电流表应选，电压表应选，滑动变阻器应选。

测定金属的电阻率实验测试题及解析1．(2019·天津高考)现测定长金属丝的电阻率。

(1)某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是________mm 。

(2)利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻。

这段金属丝的电阻R x 约为100 Ω，在方框中画出实验电路图，并标明器材代号。

电源E (电动势10 V ，内阻约为10 Ω) 电流表A 1(量程0～250 mA ，内阻R 1＝5 Ω) 电流表A 2(量程0～300 mA ，内阻约为5 Ω) 滑动变阻器R (最大阻值10 Ω，额定电流2 A)开关S 及导线若干(3)11A 2的读数为I 2，则这段金属丝电阻的计算式R x ＝________。

从设计原理看，其测量值与真实值相比 (填“偏大”“偏小”或“相等”)。

解析：(1)d ＝20.0×0.01 mm ＝0.200 mm 。

(2)本题中测量金属丝的电阻，无电压表，故用已知内阻的电流表A 1充当电压表；由于A 1的内阻已知，因此A 2应采用外接法；由于电流表A 1的额定电压U A1＝I m R 1＝1.25 V ，比电源电动势小得多(或滑动变阻器的总电阻比待测电阻的阻值小得多)，故电路采用分压式接法，电路图如图所示。

(3)当电流表A 1、A 2读数分别为I 1、I 2时，通过R x 的电流为I ＝I 2－I 1，R x 两端电压U ＝I 1R 1，故R x ＝U I ＝I 1R 1I 2－I 1，不考虑读数误差，从设计原理看测量值等于真实值。

答案：(1)0.200(0.196～0.204均可) (2)见解析图 (3)I 1R 1I 2－I 1相等2．(2019·江苏高考)某同学测量一段长度已知的电阻丝的电阻率。

实验操作如下：(1)螺旋测微器如图所示。

在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动________(选填“A ”“B ”或“C ”)，直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏。

【考情解读】1.掌握螺旋测微器的原理及读数方法.2.掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法.3.会用伏安法测电阻，并能测定金属丝的电阻率．【重点知识梳理】一、实验目的1．掌握电流表、电压表和滑动变阻器的使用方法。

2．掌握螺旋测微器的使用方法和读数方法。

3．学会利用伏安法测电阻，进一步测出金属丝的电阻率。

二、实验器材被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干。

1．螺旋测微器(1)构造：如图实-7-1所示，它的测砧A和固定刻度B固定在尺架C上，旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上。

图实-7-1(2)原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm。

读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。

(3)读数：测量时被测物体长度的整毫米数由固定刻度读出，小数部分由可动刻度读出。

测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)图实-7-2如图实-7-2所示，固定刻度示数为2.0 mm，不足半毫米而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm。

2．游标卡尺(1)构造：如图实-7-3所示，主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉。

图实-7-3(2)用途：测量厚度、长度、深度、内径、外径。

(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成。

不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm。

常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，见下表：(4)读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度) mm。

测量⾦属丝的电阻率（含答案）测量⾦属丝的电阻率⼀、实验题1.在“测定⾦属的电阻率”的实验中，测定阻值约为3?6Ω的⾦属丝的电阻率，实验中所⽤的电压表规格：量程0?3V、内阻3kΩ；电流表规格：量程0?0.6A、内阻0.1Ω；还有其他⼀些器材：(1)⽤螺旋测微器测得⾦属丝的直径，如图2所⽰，可知⾦属丝的直径d=______mm(2)需要通过实验直接测量的物理量有：____________________________________________(写出名称和符号).电阻率的测量计算公式为ρ=______ 电流表、电压表的⽰数如图1所⽰．可计算出⾦属丝的电阻为______Ω．2.在“测定⾦属的电阻率”的实验中，⾦属丝的阻值约为5Ω，某同学先⽤刻度尺测量⾦属丝的长度l=50.00cm，⽤螺旋测微器测量⾦属丝直径时刻度位置如图1所⽰，再⽤伏安法测出⾦属丝的电阻，然后根据电阻定律计算出该⾦属材料的电阻率。

①该电阻丝直径的测量值d=______mm；②实验中能提供的器材有：A.电压表V1(量程0～3V，内阻约3kΩ)B.电压表V2(量程0～15V，内阻约15kΩ)C.电流表A1(量程0～3A，内阻约0.01Ω)D.电流表A2(量程0～0.6A，内阻约0.1Ω)E.滑动变阻器R1(0～20Ω)F.滑动变阻器R2(0～500Ω)G.电源E(电动势为3.0V)及开关和导线若⼲该同学从以上器材中选择合适的器材连接好电路进⾏测量，则电压表应选择______，电流表应选择______，滑动变阻器应选择______，(选填各器材前的字母)。

要求在流过⾦属丝的电流相同情况下，电源消耗功率最⼩，并能较准确地测出电阻丝的阻值，实验电路应选⽤图2的______。

③该同学建⽴U?I坐标系，如图3所⽰，图中已标出了与测量数据对应的五个坐标点，还有⼀次测量的电压表和电流表⽰数如图4所⽰，请根据测量数据将坐标点补全，并描绘出U?I图线。
