电阻的测量、测量金属丝电阻率的实验

实验：测定金属丝的电阻率基础知识（二）实验原理：R=ρ，S=πd2 【将测得R、l、d的值，代入电阻率计算公式ρ= =中，计算出金属导线的电阻率】根据电阻定律公式R=ρ，只要测量出金属导线的长度l和它的直径d，计算出导线的横截面积S，并用伏安法测出金属导线的电阻R，即可计算出金属导线的电阻率ρ.（五）注意事项(1本实验中被测金属导线的电阻值较小，为了减小实验的系统误差，实验电路必须采用电流表外接法．(2测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表并入两点间的部分为待测导线长度．测量时应将导线拉直．(3闭合电键S之前，一定要使滑动变阻器的滑动片处在有效电阻值最大的位置．(4在用伏安法测电阻时，通过待测导线的电流I的值不宜过大(电流表用0～0．6 A量程，通电时间不宜过长，以免金属导线的温度过高，造成其电阻率在实验过程中增大.(5求R的平均值可用两种方法：第一种是用R＝U／I算出各次的测量值，再取平均值；第二种是用图象U—I（图线）的斜率来求出．若采用图象法，在描点时，要尽量使各点间的距离拉大一些，连线时要让各点均匀分布在直线两侧，个别明显偏离较远的点可以不予考虑.解题技法一、电流表外接法和内接法(1 电流表外接法:如图甲所示,由于电压表的分流,电流表测出的电流比R中的实际电流要大一些,所以R测真 .(2电流表内接法:如图乙所示,由于电流表的分压,电压表测出的电压比R两端的实际电压要大一些,所以R测>R真.(3电流表外接和内接的选择①用外接法时,测量电阻的真实值R=,由此可看出RV比R大得越多时,RV的分流越小,测量的误差越小.因此,外接法适宜测量小电阻.②用内接法时,测量电阻的真实值R=,由此可看出RA比R小得越多时,RA的分压越小,测得的误差越小.因此,内接法适宜测量大电阻.二、判定被测电阻的大小的方法(1若待测电阻的大约值已知时,当>,即R约<的情况下,可认为待测电阻是小电阻【即采用外接法】;当<,即R约>情况下,可认为待测电阻是大电阻【即采用内接法】.(2若待测电阻的大约值未知时,可根据实验中两电表的读数变化情况判定.如图所示,当电压表的一端分别接在a\,b两点时,若电压表的示数变化较大,说明待测电阻R可以与RA相比拟,待测电阻是小电阻.若电流表的示数变化较大,说明待测电阻R可以与RV相比拟,待测电阻是大电阻.三、滑动变阻器的两种接法【限流式和分压式】滑动变阻器在供电电路中有两种接线方式:限流式和分压式(如图.限流式可省一个耗电支路,分压式电压调节范围大,应根据需要选用.变阻器的分压与限流接法是高考的热点,虽然两种电路均可调节负载电阻电压和电流的大小,但在不同条件下,调节效果大不一样.(1负载电阻的阻值Rx远大于变阻器的总电阻R,须用分压式电路.(2要求负载上电压或电流变化范围较大,且从零开始连续可调,须用分压式电路.(3负载电阻的阻值Rx小于变阻器总电阻R或相差不多,且电压电流变化不要求从零调起时,可采取限流接法.(4两种电路均可使用的情况下,应优先采用限流式接法,因为限流接法总功耗较小.(5特殊问题中还要根据电压表和电流表量程以及电阻允许通过的最大电流值来反复推敲,以更能减小误差的连接方式为好.典例剖析典例一阻值约为30 kΩ的电阻R，欲用伏安法较准确地测出它的阻值.备选器材有:A.电源(E=16 V,r=2 Ω;B.电源（E=3 V,r=0.5 Ω）;C.电压表（量程0～15 V,内阻50 kΩ）;D.电压表（量程0～3 V,内阻10 kΩ）;E.电流表（量程0～500 μA,内阻500 Ω）；F.电流表（量程0～1 mA,内阻250 Ω）；G.滑动变阻器（阻值0～200 Ω）;H.电键一只，导线若干.(1从上述器材中选出合适的有用的器材____________：.(用字母表示(2画出实验电路图.解析：(1电阻R较大,故选大电源,提高I、U的数值，电源选A，电压表选C.I=mA≈0.5 mA电流表选E，再选GH.(2要较准确测量,故用分压式接法,比较各内阻关系,选内接法.答案：（1）ACEGH（2）如下图。

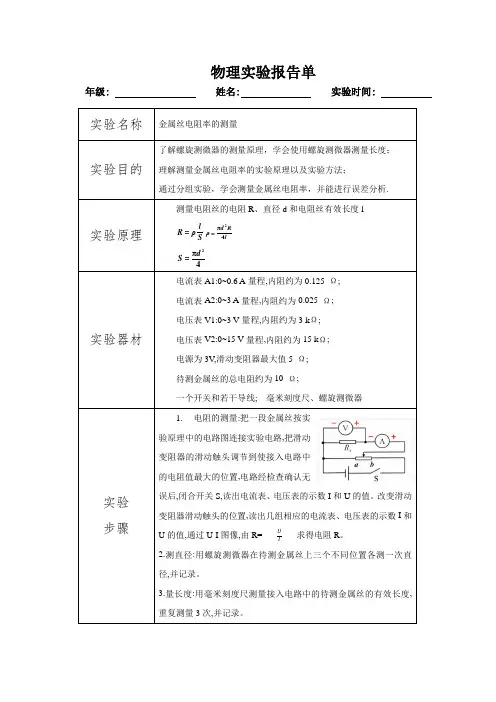

物理实验报告单
年级: 姓名: 实验时间: 实验名称金属丝电阻率的测量
实验目的了解螺旋测微器的测量原理，学会使用螺旋测微器测量长度；理解测量金属丝电阻率的实验原理以及实验方法；
通过分组实验，学会测量金属丝电阻率，并能进行误差分析.
实验原理测量电阻丝的电阻R、直径d和电阻丝有效长度l =
l
Rρ
S
d R
ρ
l
2
π
=
4
2
π
=
4
d
S
实验器材电流表A1:0~0.6 A量程,内阻约为0.125 Ω;
电流表A2:0~3 A量程,内阻约为0.025 Ω;
电压表V1:0~3 V量程,内阻约为3 kΩ;
电压表V2:0~15 V量程,内阻约为15 kΩ;
电源为3V,滑动变阻器最大值5 Ω;
待测金属丝的总电阻约为10 Ω;
一个开关和若干导线; 毫米刻度尺、螺旋测微器
实验步骤
1.电阻的测量:把一段金属丝按实
验原理中的电路图连接实验电路,把滑动
变阻器的滑动触头调节到使接入电路中
的电阻值最大的位置,电路经检查确认无
误后,闭合开关S,读出电流表、电压表的示数I和U的值。

改变滑动变阻器滑动触头的位置,读出几组相应的电流表、电压表的示数I和
U的值,通过U-I图像,由R= U
I
求得电阻R。

2.测直径:用螺旋测微器在待测金属丝上三个不同位置各测一次直径,并记录。

3.量长度:用毫米刻度尺测量接入电路中的待测金属丝的有效长度,重复测量3次,并记录。

数据采集电阻R/Ω
导线直径d/mm
导线横截面积S/mm2。

1实验“测定金属电阻率”的方法、步骤和技巧山东省沂源一中（256100）任会常材料的电阻率是材料的一种电学特性。

由电阻定律公式 R =ρL /S 知，电阻率ρ=RS/L 。

因此，要测定金属的电阻率，只须选择这种金属材料制成的导线，用刻度尺测出金属导线连入电路部分的长度L ，用螺旋测微器测出金属导线的直径d ，用“伏安法”测出金属导线的电阻R ，即可求得金属的电阻率ρ。

一、实验方法1、实验器材①金属丝 ②螺旋测微器（千分尺）③刻度尺 ④电流表 ⑤电压表 ⑥学生电源 ⑦滑动变阻器 ⑧单刀开关 ⑨导线若干。

【点拨】被测金属丝要选用电阻率大的材料，如铁铬铝合金、镍铬合金等或300W 电炉丝经细心理直后代用，直径0.4mm 左右，电阻5~10Ω之间为宜，在此前提下，电源若选3V 直流电源，安培表应选0~0.6A 量程，伏特表应选0~3V 档，滑动变阻器选0~20Ω。

2．实验方法（1）金属丝横截面积的测定：在金属丝上选择没有形变的点，用螺旋测微器在不同的方位上测金属丝的直径三次。

【点拨】测金属丝的直径时，每测一次转45°，如果金属丝上有漆，则要用火烧去漆，轻轻抹去灰后再测量。

切忌把金属丝放在高温炉中长时间的烧，也不要用小刀刮漆，以避免丝径变小或不均匀）。

求出该点的金属丝直径d ，在不同的点再测出金属丝的直径，求得金属丝直径的平均值后，计算出金属丝的横截面积。

（2）用刻度尺测出金属丝的长度。

（3）金属丝电阻的测定：按图1连接电路。

金属丝R 一定从它的端点接入电路。

滑动变阻器R 0先调至阻值最大的位置，闭合开关，根据电阻丝的额定电流和电流表、电压表的指针位置，适当调节变阻器的阻值大小，使电流表和电压表指针在刻度盘的1/3－2/3的区间。

改变电压几次，读出几组U 、I 值，由欧姆定律R ＝U /I 算出金属丝的电阻R ，再由公式ρ=RS/L 求得金属的电阻率。

二、实验步骤1．用螺旋测微器三次测量导线不同位置的直径取平均值D ，求出其横截面积S =πD 2/4.2．将金属丝两端固定在接线柱上悬空挂直，用毫米刻度米尺测量接入电路的金属丝长度L ，测三次，求出平均值L 。

测量金属丝的电阻率的实验报告集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）《测量金属丝的电阻率》实验报告徐闻一中：麦昌壮一、实验目的1.学会使用伏安法测量电阻。

2.测定金属导体的电阻率。

3.掌握滑动变阻器的两种使用方法和螺旋测微器的正确读数。

二、实验原理设金属导线长度为l ，导线直径为d ，电阻率为ρ，则：由S lρR =，得：lR d l RS 42⋅==πρ。

三、实验器材已知长度为50cm 的被测金属丝一根，螺旋测微器一把，电压表、电流表各一个，电源一个，开关一个，滑动变阻器一只，导线若干。

四、实验电路 五、实验步骤1.用螺旋测微器测三次导线的直径d ，取其平均值。

2.按照实验电路连接好电器元件。

3.移动滑动变阻器的滑片，改变电阻值。

4.观察电流表和电压表，记下三组不同的电压U 和电流I 的值。

5.根据公式计算出电阻率ρ的值。

六、实验数据七、实验结果ρ平均=(1.97+2.06+2.18)÷3×10-7Ω·m=2.07×10-7Ω·m八、实验结论金属丝的电阻率是2.07×10-7Ω·m。

九、【注意事项】1．本实验中被测金属导线的电阻值较小，因此实验电访必须采用电流表外接法2．实验连线时，应先从电源的正极出发，依次将电源、电键、电流表、待测金属导线、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在待洲金属导线的两端3．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两并入点间的部分待测导线长度．测量时应将导线拉直．4．闭合电键S之前，一定要使滑动变阻器的滑动片处在有效电阻值最大的位置5．在用伏安法测电阻时，通过待测导线的电流强度正的值不宜过大（电流表用0～0．6A量程），通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大．6.求R的平均值可用两种方法：第一种是用R＝U／I算出各次的测量值，再取平均值；第二种是用图像（U－I图线）的斜率来求出．若采用图像法，在描点时，要尽量使各点间的距离拉大一些，连线时要让各点均匀分布在直线的两侧，个别明显偏离较远的点可以不予考虑．十、误差分析1.测金属丝直径时会出现误差，通过变换不同的位置和角度测量，然后再求平均值方法，达到减小误差的目的；2.测金属丝长度时出现的误差，一定要注意到测量的是连入电路中的电阻丝的长度；3.电压表、电流表读数时会出现偶然误差；4.不论是内接法还是外接法，电压表、电流表内阻对测量结果都会产生影响；本实验中，由于金属丝的电阻不太大，应采用电流表外接法测电阻；5.电流过大，通电时间过长，会使电阻丝发热导致电阻发生变化，产生误差。

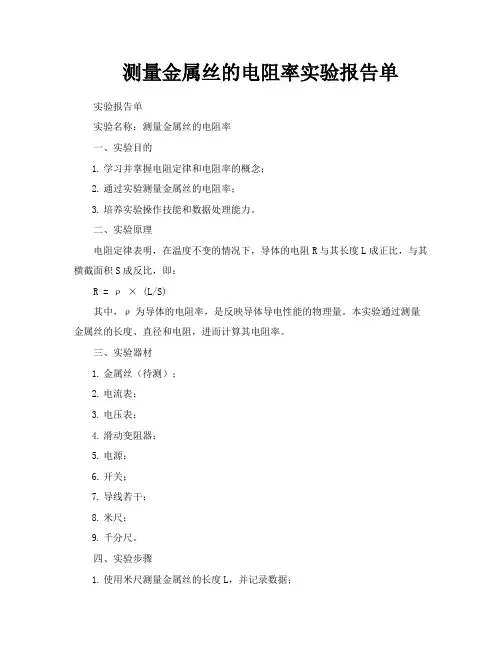

测量金属丝的电阻率实验报告单实验报告单实验名称：测量金属丝的电阻率一、实验目的1.学习并掌握电阻定律和电阻率的概念；2.通过实验测量金属丝的电阻率；3.培养实验操作技能和数据处理能力。

二、实验原理电阻定律表明，在温度不变的情况下，导体的电阻R与其长度L成正比，与其横截面积S成反比，即：R = ρ × (L/S)其中，ρ为导体的电阻率，是反映导体导电性能的物理量。

本实验通过测量金属丝的长度、直径和电阻，进而计算其电阻率。

三、实验器材1.金属丝（待测）；2.电流表；3.电压表；4.滑动变阻器；5.电源；6.开关；7.导线若干；8.米尺；9.千分尺。

四、实验步骤1.使用米尺测量金属丝的长度L，并记录数据；2.使用千分尺测量金属丝的直径d，并计算其横截面积S（S = π ×(d/2)^2）；3.按图连接电路，将电流表、电压表、滑动变阻器、电源、开关和待测金属丝连接成串联电路；4.打开电源，调节滑动变阻器，使电流表和电压表读数稳定；5.记录电流表的读数I（单位：A）和电压表的读数U（单位：V）；6.计算金属丝的电阻R（R = U/I）；7.根据电阻定律，计算金属丝的电阻率ρ（ρ = R × S/L）。

五、实验数据记录与处理1.金属丝长度L = 1.00m；2.金属丝直径d = 0.50mm；3.金属丝横截面积S = π × (0.50/2)^2 = 0.196mm^2；4.电流表读数I = 0.50A；5.电压表读数U = 0.40V；6.金属丝电阻R = U/I = 0.40/0.50 = 0.80Ω；7.金属丝电阻率ρ = R × S/L = 0.80 × 0.196/1.00 =0.157Ω·mm^2/m。

六、实验结论与分析通过本次实验，我们得出金属丝的电阻率为0.157Ω·mm^2/m。

实验中，我们采用了电流表、电压表测量电流和电压，使用滑动变阻器调节电路中的电流。

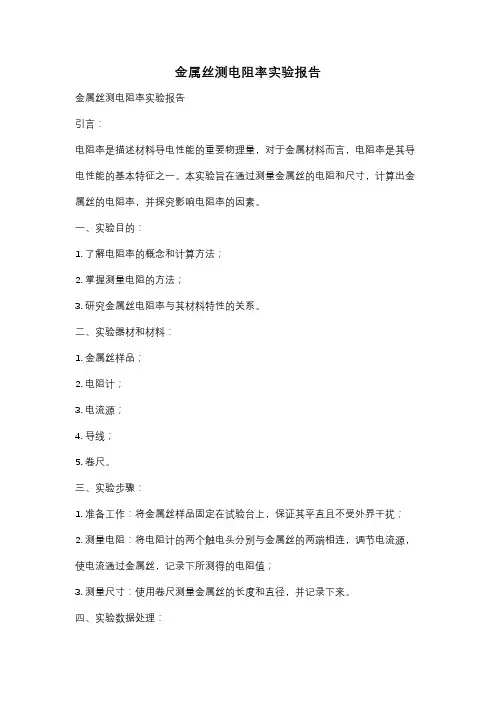

金属丝测电阻率实验报告金属丝测电阻率实验报告引言：电阻率是描述材料导电性能的重要物理量，对于金属材料而言，电阻率是其导电性能的基本特征之一。

本实验旨在通过测量金属丝的电阻和尺寸，计算出金属丝的电阻率，并探究影响电阻率的因素。

一、实验目的：1. 了解电阻率的概念和计算方法；2. 掌握测量电阻的方法；3. 研究金属丝电阻率与其材料特性的关系。

二、实验器材和材料：1. 金属丝样品；2. 电阻计；3. 电流源；4. 导线；5. 卷尺。

三、实验步骤：1. 准备工作：将金属丝样品固定在试验台上，保证其平直且不受外界干扰；2. 测量电阻：将电阻计的两个触电头分别与金属丝的两端相连，调节电流源，使电流通过金属丝，记录下所测得的电阻值；3. 测量尺寸：使用卷尺测量金属丝的长度和直径，并记录下来。

四、实验数据处理：1. 计算电阻率：根据欧姆定律，电阻率可以通过公式ρ = R × (A / L)计算得出，其中R为电阻，A为金属丝的横截面积，L为金属丝的长度；2. 分析影响因素：根据实验数据，研究金属丝电阻率与其材料特性的关系，如材料成分、温度等。

五、实验结果与讨论：通过实验测量得到的电阻率数据可以用来比较不同金属材料之间的导电性能。

实验结果显示，不同材料的金属丝具有不同的电阻率，这与其材料的导电性能有关。

例如，铜和铝是常见的导电材料，其电阻率较低，适用于电线和电缆等导电应用。

而铁和钨等金属的电阻率较高，适用于电热器件等应用。

此外，金属丝的电阻率还受到温度的影响。

随着温度的升高，金属丝的电阻率会增加，这是由于温度升高导致金属晶格振动增强，电子与晶格之间的碰撞增多，电阻增加的结果。

六、实验结论：通过本实验，我们了解了电阻率的概念和计算方法，并掌握了测量电阻的方法。

实验结果表明，金属丝的电阻率与其材料特性以及温度密切相关。

在实际应用中，我们可以根据金属丝的电阻率选择适合的材料，以满足不同导电要求。

七、实验心得：通过本次实验，我深刻认识到电阻率是描述金属材料导电性能的重要物理量，对于不同材料的金属丝而言，电阻率的差异会直接影响其导电性能。

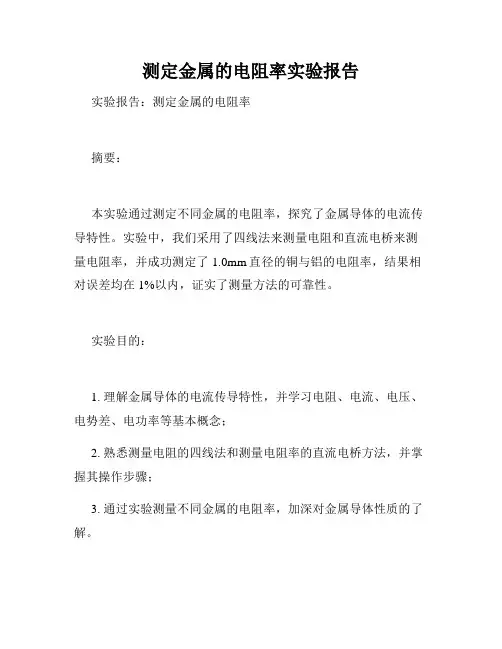

测定金属的电阻率实验报告实验报告：测定金属的电阻率摘要：本实验通过测定不同金属的电阻率，探究了金属导体的电流传导特性。

实验中，我们采用了四线法来测量电阻和直流电桥来测量电阻率，并成功测定了1.0mm直径的铜与铝的电阻率，结果相对误差均在1%以内，证实了测量方法的可靠性。

实验目的：1. 理解金属导体的电流传导特性，并学习电阻、电流、电压、电势差、电功率等基本概念；2. 熟悉测量电阻的四线法和测量电阻率的直流电桥方法，并掌握其操作步骤；3. 通过实验测量不同金属的电阻率，加深对金属导体性质的了解。

实验原理：1. 电阻：电阻是物质抵抗电流流动的程度的量度。

2. 电流：电流是电荷在导体中的流动，它的单位是安培（A）。

3. 电压：电势差是指在电路中两点电势之差，它的单位是伏特（V）。

4. 电势差：电势差是单位正电荷从低电位移动到高电位时所具有的能力。

5. 电功率：电路中的电流通过电器件或电源的能量变化率。

6. 四线法测量电阻：四线法采用四条导线进行激励和测试。

它能够消除导线电阻对实验的干扰，得到更加准确的电阻值。

7. 直流电桥测量电阻率：直流电桥能够通过两个可变电阻的调节和测量，得到待测物体的电阻率。

实验步骤：1. 将铜、铝等金属棒材分别切割成1.0m长度，并用砂纸打磨表面，使其光滑。

2. Hook定向器的左右两端连接电源和电阻计，调节电源电压为2V，由Hook定向器的观察孔观察铜、铝的测量电阻和电压读数。

3. 通过计算得出电阻值，并通过四线法计算出真实电阻值。

4. 将电桥进行调节使测量电流为5mA左右，分别测得不同金属棒材的电阻和电长度，计算得出电阻率值。

实验结果：通过实验测定得到铜棒材的电阻率为1.73*10^-8Ω·m，相对误差为0.90%；铝棒材的电阻率为2.82*10^-8Ω·m，相对误差为0.35%。

实验结论：本实验通过使用四线法和直流电桥成功测定了不同金属棒材的电阻率，并得到了较为精确的实验结果。

一、实验目的1. 了解金属丝电阻率的测量原理和方法；2. 通过实验，掌握金属丝电阻率的测量步骤和数据处理方法；3. 培养学生实验操作技能，提高实验数据的处理和分析能力。

二、实验原理金属丝电阻率的测量基于电阻定律公式：R = ρL/S，其中R为电阻，ρ为电阻率，L为金属丝的长度，S为金属丝的横截面积。

通过测量金属丝的长度、直径和电阻，可以计算出金属丝的电阻率。

三、实验仪器1. 金属丝（待测）2. 直尺（测量金属丝长度）3. 游标卡尺（测量金属丝直径）4. 电流表（测量电路中的电流）5. 电压表（测量电路中的电压）6. 滑动变阻器（调节电路中的电流）7. 电源（提供电路中的电压）8. 开关（控制电路的通断）9. 导线（连接电路）四、实验步骤1. 将金属丝固定在直尺上，用直尺测量金属丝的长度L，记录数据；2. 用游标卡尺测量金属丝的直径d，记录数据；3. 将金属丝接入电路中，连接电源、电流表、电压表、滑动变阻器和开关；4. 调节滑动变阻器，使电路中的电流达到一定值，记录电流表的读数I；5. 用电压表测量金属丝两端的电压U，记录数据；6. 根据测量数据，计算金属丝的电阻R = U/I；7. 计算金属丝的横截面积S = π(d/2)^2；8. 根据电阻定律公式，计算金属丝的电阻率ρ = R S / L。

五、实验数据及处理实验数据如下：| 长度L (m) | 直径d (mm) | 电流I (A) | 电压U (V) | 电阻R (Ω) || ---------- | ---------- | --------- | --------- | ---------- || 0.3 | 1.5 | 0.2 | 0.6 | 3 |根据实验数据，计算金属丝的电阻率：ρ = R S / L = 3 π(1.5/2)^2 / 0.3 = 3.14 Ω·m六、实验结果分析通过实验，我们测量了金属丝的电阻率，得到的结果为3.14 Ω·m。

实验2 金属丝电阻率的测量[学习目标] 1.掌握测量金属丝电阻率的实验原理和方法.2.了解伏安法测电阻的思路及实验数据的处理方法．一、实验思路设计实验电路，如图1，取一段金属电阻丝连接到电路中，测出电阻丝的电阻R 、长度l 和直径d (S ＝πd 24)，由R ＝ρl S 得：ρ＝RS l (用R 、S 、l 表示)＝πd 2R4l (用R 、d 、l 表示)，从而计算出该电阻丝所用材料的电阻率．图1二、物理量的测量 1．电阻的测量根据伏安法测电阻的思想：用电压表测电阻丝两端的电压，用电流表测电阻丝中的电流，读出多组电压、电流值，通过U －I 图像求R . 2．电阻丝有效长度的测量用刻度尺测量电阻丝接入电路的有效长度l .反复测量多次，得到有效长度的平均值． 3．电阻丝直径的测量电阻丝比较细，所以我们采用累积的方法测量，或选取螺旋测微器或游标卡尺来测量电阻丝的直径d .在不同位置测量三次，根据S ＝14πd 2计算出电阻丝的横截面积S .三、数据分析 1．数据处理(1)公式法求电阻：测量多组电流、电压值，求出对应的电阻后取平均值，不能对电流、电压取平均值．(2)图像法求电阻：作出U －I 图像，由图像的斜率求出电阻值，在设定标度时要尽量使各点间的距离拉大一些，连线时要让各点均匀分布在直线的两侧，个别偏离较远的点可以不予考虑．(3)计算导体的电阻率：将三个测量值代入公式ρ＝RS l ＝πd 2R4l 即可求电阻丝的电阻率．2．误差分析(1)电阻丝通电时温度升高，使所测电阻率比常温下电阻率略大． (2)电阻丝长度及电阻丝直径测量不准确．一、实验原理和操作(2021·宿迁沭阳修远中学高一下月考)某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻．(1)分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图2甲和乙所示，则圆柱体的长度为________ cm ，直径为________ mm.图2(2)按图丙连接电路后，实验操作如下：①将滑动变阻器R 1的阻值置于最大处，将S 2拨向接点1，闭合S 1，调节R 1，使电流表示数为一个恰当的值I 0；②将电阻箱R 2的阻值调至最大处，S 2拨向接点2，保持R 1不变，调节R 2，使电流表的示数仍为I 0，此时R 2阻值为12.8 Ω；(3)由(2)中的测量，可得圆柱体的电阻为________ Ω；(4)利用以上各步骤中所测得的数据，得该圆柱体的电阻率为________ Ω·m. 答案 (1)5.02 5.315 (3)12.8 (4)5.65×10－3解析 (1)根据游标卡尺读数规则可读出读数为l ＝50 mm ＋2×0.1 mm ＝50.2 mm ＝5.02 cm 根据螺旋测微器读数规则可知螺旋测微器的读数d ＝5 mm ＋31.5×0.01 mm ＝5.315 mm (3)由等效替代法测量电阻的原理可知R x ＝R 2＝12.8 Ω (4)由R x ＝ρl S ＝ρlπ⎝⎛⎭⎫d 22可得ρ＝πd2R x4l代入数据解得ρ≈5.65×10－3Ω·m.二、实验数据处理在“测定金属丝的电阻率”实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度约为50 cm.(1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如图3所示，其读数应为_____ mm (该值接近多次测量的平均值)．图3(2)用伏安法测金属丝的电阻R x.实验所用器材为电池组(3 V)、电流表、电压表、滑动变阻器R(0～20 Ω，额定电流2 A)、开关、导线若干．图4某小组同学利用以上器材按照图4正确连接好电路，进行实验测量，记录数据如下：次数1234567U/V0.100.300.70 1.00 1.50 1.70 2.30I/A0.0200.0600.1600.2200.3400.4600.520(3)图5是测量R x的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于滑动变阻器的一端．请根据(2)所选的电路图，补充完成图中实物间的连线．图5(4)这个小组的同学在坐标纸上建立U－I坐标系，如图6所示，图中已标出了与测量数据对应的4个坐标点．请在图中标出第2、4、6次测量数据的坐标点，并描绘出U－I图线．由图线得到金属丝的阻值R x ＝________ Ω(保留两位有效数字)．图6(5)根据以上数据可以估算出金属丝电阻率约为________． A ．1×10－2 Ω·m B ．1×10－3 Ω·m C ．1×10－6 Ω·mD ．1×10－8 Ω·m答案 (1)0.398(0.397～0.399均正确) (3)见解析图 (4)见解析图 4.4(4.3～4.7均可) (5)C解析 (1)螺旋测微器的读数为0 mm ＋39.8×0.01 mm ＝0.398 mm. (3)实物图如图甲所示(4)图线应过原点，选尽可能多的点连成一条直线，不在直线上的点均匀分布在直线两侧，偏离较远的点应舍去，如图乙所示．图线的斜率表示金属丝的电阻，因此金属丝的电阻值R x ≈4.4 Ω. (5)根据R x ＝ρlS得金属丝的电阻率ρ＝R x S l ＝πR x d 24l ＝3.14×4.4×(0.398×10－3)24×0.5Ω·m≈1.09×10－6 Ω·m ，故选项C 正确．针对训练 (2021·如皋市高一质量调研)在“测定金属的电阻率”的实验中图7(1)某同学用螺旋测微器测金属丝直径时，测得结果如图7甲所示，则该金属丝的直径为________ mm.(2)用量程为3 V 的电压表和量程为0.6 A 的电流表测金属丝的电压和电流时读数如图乙所示，则电压表的读数为________ V ，电流表的读数为________ A.(3)用米尺测量金属丝的长度L ＝0.810 m ．利用以上测量数据，可得这种材料的电阻率为________ Ω·m (保留两位有效数字)．答案 (1)2.935 (2)2.60 0.52 (3)4.2×10－5 Ω·m解析 (1)螺旋测微器的读数为：d ＝2.5 mm ＋43.5×0.01 mm ＝2.935 mm ；(2)因电压表的每小格为0.1 V ，所以应估读到0.01 V ，所以电压表的读数为：U ＝2.60 V ； 同理，电流表的每小格为0.02 A ，应估读到0.01 A ，所以电流表的读数为：I ＝0.52 A. (3)金属丝电阻R ＝U I ，根据R ＝ρL S 得ρ＝RSL ＝R ·(d2)2πL代入数据得ρ≈4.2×10－5 Ω·m.某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：(1)螺旋测微器如图8所示．在测量电阻丝的直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，使电阻丝与测微螺杆、测砧刚好接触，再旋动________(选填“A ”“B ”或“C ”)，直到听到“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．图8(2)选择电阻丝的________(选填“同一”或“不同”)位置进行多次测量，取其平均值作为电阻丝的直径．(3)图9甲中R x为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入图乙实物电路中的正确位置．图9(4)为测量R x，利用图甲所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1－I1关系图像如图10所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流I2的值，数据见下表：U2/V0.50 1.02 1.54 2.05 2.55I2/mA20.040.060.080.0100.0请根据表中的数据，在图中方格纸上作出U2－I2图像．图10(5)由此，可求得电阻丝的阻值R x＝________Ω.根据电阻定律可得到电阻丝的电阻率．答案(1)C(2)不同(3)如图所示(4)如图所示(5)23.5(23.0～24.0均可)解析(1)A起固定作用，便于读数；B为粗调，调节B使电阻丝与测微螺杆、测砧刚好接触；然后调节C，C起微调作用．(2)电阻丝电阻R＝ρlS，测量一段电阻丝的电阻，S为这段电阻丝的横截面积，而不是某位置处的横截面积，故应在不同位置进行多次测量，取平均值作为电阻丝的直径以减小误差．(4)把U2和I2的数据在方格纸中描点，用过原点的直线把它们连在一起，让尽可能多的点在直线上．(5)结合题图中图线的斜率可知R0＋R x＋R A＝49.0 Ω，R0＋R A＝25.5 Ω，解得R x＝23.5 Ω.。

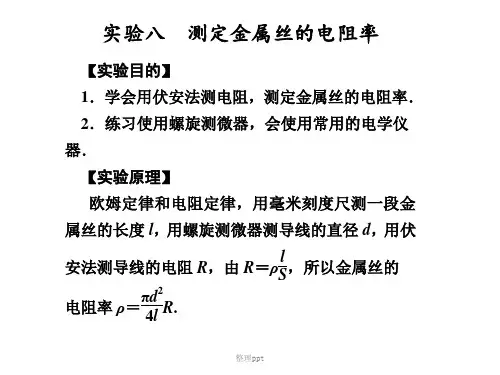

实验十一测量金属丝的电阻率1．实验原理(如图1所示)由R＝ρlS得ρ＝RSl，因此，只要测出金属丝的长度l、横截面积S和金属丝的电阻R，即可求出金属丝的电阻率ρ。

图12．实验器材被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(0～50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺。

3．实验步骤(1)用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值d。

(2)连接好伏安法测电阻的实验电路。

(3)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量三次，求出其平均值l。

(4)把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置。

(5)闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入记录表格内。

(6)将测得的R x、l、d值，代入公式R＝ρlS和S＝πd24中，计算出金属丝的电阻率。

1．数据处理(1)在求R x的平均值时可用两种方法①用R x＝UI分别算出各次的数值，再取平均值。

②用U－I图线的斜率求出。

(2)计算电阻率将记录的数据R x、l、d的值代入电阻率计算公式ρ＝R x Sl＝πd2U4lI。

2．误差分析(1)金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一。

(2)采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小。

(3)金属丝的长度测量、电流表和电压表的读数等会带来偶然误差。

(4)由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差。

3．注意事项(1)本实验中被测金属丝的电阻值较小，因此实验电路一般采用电流表外接法。

(2)实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、被测金属丝、滑动变阻器连成主干线路，然后再把电压表并联在被测金属丝的两端。

(3)测量被测金属丝的有效长度，是指测量被测金属丝接入电路的两个端点之间的长度，测量时应将金属丝拉直，反复测量三次，求其平均值。

《测量金属丝的电阻率》实验报告徐闻一中：麦昌壮一、实验目的1.学会使用伏安法测量电阻.2.测定金属导体的电阻率。

3。

掌握滑动变阻器的两种使用方法和螺旋测微器的正确读数。

二、实验原理设金属导线长度为l ，导线直径为d ，电阻率为ρ，则： 由S lρR =，得：l Rd l RS 42⋅==πρ。

三、实验器材已知长度为50cm 的被测金属丝一根，螺旋测微器一把，电压表、电流表各一个,电源一个，开关一个，滑动变阻器一只，导线若干。

四、实验电路五、实验步骤1.用螺旋测微器测三次导线的直径d,取其平均值。

2.按照实验电路连接好电器元件.3.移动滑动变阻器的滑片，改变电阻值。

4.观察电流表和电压表,记下三组不同的电压U和电流I的值.5.根据公式计算出电阻率ρ的值.六、实验数据d/m U/V I/A R/Ωρ/Ω·m 第一次测量2.80×10-45。

00×10—17。

8×10-26。

411。

97×10-7第二次测量2。

78×10—48.00×10—11.18×10-1 6.782。

06×10-7第三次测 2.82×10-4 1.00 1.46×10—6。

842。

18×10七、实验结果ρ平均=(1。

97+2.06+2。

18)÷3×10-7Ω·m=2.07×10—7Ω·m八、实验结论金属丝的电阻率是2.07×10—7Ω·m。

九、【注意事项】1．本实验中被测金属导线的电阻值较小，因此实验电访必须采用电流表外接法2．实验连线时,应先从电源的正极出发，依次将电源、电键、电流表、待测金属导线、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在待洲金属导线的两端3．测量被测金属导线的有效长度,是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两并入点间的部分待测导线长度．测量时应将导线拉直．4．闭合电键S之前,一定要使滑动变阻器的滑动片处在有效电阻值最大的位置5．在用伏安法测电阻时，通过待测导线的电流强度正的值不宜过大（电流表用0～0．6A量程），通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大．6。

考点27实验：测量金属丝的电阻率长度的测量及其测量工具的选用测电阻[题组一基础与经典题]1．在“测量金属丝的电阻率”实验中，所用测量仪器均已校准。

待测金属丝接入电路部分的长度L为50 cm。

(1)用螺旋测微器测量金属丝的直径d，其中某一次测量结果如图所示，其读数应为________ mm。

(该值接近多次测量的平均值)(2)用伏安法测金属丝的电阻R x(阻值大约5 Ω)。

实验所用器材为：电池组(电动势3 V，内阻约1 Ω，不宜长时间、大功率下使用)、电流表(内阻约0.1 Ω)、电压表(内阻约3 kΩ)、滑动变阻器R(0～20 Ω，额定电流2 A)、开关、导线若干。

画出你认为比较合理的电路图。

(3)正确连接好电路，进行实验测量，记录数据。

电压表示数为U，电流表示数为I，在坐标纸上建立U-I坐标系，并描绘出U-I图线如图所示。

由图线得到金属丝的阻值R x＝________ Ω。

(保留两位有效数字)(4)根据实验所测得数据计算得出金属丝的电阻率ρ＝________ Ω·m。

(保留两位有效数字)答案(1)0.398(0.396～0.399均正确)(2)图见解析(3)4.4(4.3～4.5均正确)(4)1.1×10－6解析(1)用螺旋测微器测量金属丝的直径d＝0 mm＋39.8×0.01 mm＝0.398 mm。

(2)滑动变阻器最大阻值大于待测电阻阻值，则滑动变阻器采用限流接法；因为R VR x>R xR A，为减小误差，则电流表外接，合理的电路如图所示。

(3)由图线得到金属丝的阻值R x＝UI＝2.470.56Ω＝4.4 Ω。

(4)根据R x＝ρLS，S＝π4d2，得ρ＝πd2R x4L，代入数据可得ρ＝1.1×10－6Ω·m。

2．用伏安法测电阻，不论是电流表内接法，还是电流表外接法，都有系统误差。

(1)如图a所示，如果电压表和电流表的读数分别为U V和I A，待测电阻的测量值________(填“大于”“等于”或“小于”)真实值；如果已知电压表的内阻为R V，则待测电阻的阻值R x＝________。
