测定金属电阻率

实验：测定金属丝的电阻率基础知识（二）实验原理：R=ρ，S=πd2 【将测得R、l、d的值，代入电阻率计算公式ρ= =中，计算出金属导线的电阻率】根据电阻定律公式R=ρ，只要测量出金属导线的长度l和它的直径d，计算出导线的横截面积S，并用伏安法测出金属导线的电阻R，即可计算出金属导线的电阻率ρ.（五）注意事项(1本实验中被测金属导线的电阻值较小，为了减小实验的系统误差，实验电路必须采用电流表外接法．(2测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表并入两点间的部分为待测导线长度．测量时应将导线拉直．(3闭合电键S之前，一定要使滑动变阻器的滑动片处在有效电阻值最大的位置．(4在用伏安法测电阻时，通过待测导线的电流I的值不宜过大(电流表用0～0．6 A量程，通电时间不宜过长，以免金属导线的温度过高，造成其电阻率在实验过程中增大.(5求R的平均值可用两种方法：第一种是用R＝U／I算出各次的测量值，再取平均值；第二种是用图象U—I（图线）的斜率来求出．若采用图象法，在描点时，要尽量使各点间的距离拉大一些，连线时要让各点均匀分布在直线两侧，个别明显偏离较远的点可以不予考虑.解题技法一、电流表外接法和内接法(1 电流表外接法:如图甲所示,由于电压表的分流,电流表测出的电流比R中的实际电流要大一些,所以R测真 .(2电流表内接法:如图乙所示,由于电流表的分压,电压表测出的电压比R两端的实际电压要大一些,所以R测>R真.(3电流表外接和内接的选择①用外接法时,测量电阻的真实值R=,由此可看出RV比R大得越多时,RV的分流越小,测量的误差越小.因此,外接法适宜测量小电阻.②用内接法时,测量电阻的真实值R=,由此可看出RA比R小得越多时,RA的分压越小,测得的误差越小.因此,内接法适宜测量大电阻.二、判定被测电阻的大小的方法(1若待测电阻的大约值已知时,当>,即R约<的情况下,可认为待测电阻是小电阻【即采用外接法】;当<,即R约>情况下,可认为待测电阻是大电阻【即采用内接法】.(2若待测电阻的大约值未知时,可根据实验中两电表的读数变化情况判定.如图所示,当电压表的一端分别接在a\,b两点时,若电压表的示数变化较大,说明待测电阻R可以与RA相比拟,待测电阻是小电阻.若电流表的示数变化较大,说明待测电阻R可以与RV相比拟,待测电阻是大电阻.三、滑动变阻器的两种接法【限流式和分压式】滑动变阻器在供电电路中有两种接线方式:限流式和分压式(如图.限流式可省一个耗电支路,分压式电压调节范围大,应根据需要选用.变阻器的分压与限流接法是高考的热点,虽然两种电路均可调节负载电阻电压和电流的大小,但在不同条件下,调节效果大不一样.(1负载电阻的阻值Rx远大于变阻器的总电阻R,须用分压式电路.(2要求负载上电压或电流变化范围较大,且从零开始连续可调,须用分压式电路.(3负载电阻的阻值Rx小于变阻器总电阻R或相差不多,且电压电流变化不要求从零调起时,可采取限流接法.(4两种电路均可使用的情况下,应优先采用限流式接法,因为限流接法总功耗较小.(5特殊问题中还要根据电压表和电流表量程以及电阻允许通过的最大电流值来反复推敲,以更能减小误差的连接方式为好.典例剖析典例一阻值约为30 kΩ的电阻R，欲用伏安法较准确地测出它的阻值.备选器材有:A.电源(E=16 V,r=2 Ω;B.电源（E=3 V,r=0.5 Ω）;C.电压表（量程0～15 V,内阻50 kΩ）;D.电压表（量程0～3 V,内阻10 kΩ）;E.电流表（量程0～500 μA,内阻500 Ω）；F.电流表（量程0～1 mA,内阻250 Ω）；G.滑动变阻器（阻值0～200 Ω）;H.电键一只，导线若干.(1从上述器材中选出合适的有用的器材____________：.(用字母表示(2画出实验电路图.解析：(1电阻R较大,故选大电源,提高I、U的数值，电源选A，电压表选C.I=mA≈0.5 mA电流表选E，再选GH.(2要较准确测量,故用分压式接法,比较各内阻关系,选内接法.答案：（1）ACEGH（2）如下图。

实验八：测定金属的电阻率,注意事项1．游标卡尺的读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线最先对齐的游标格数，则记录结果表达(x＋K×精确度)mm。

2．螺旋测微器的读数：固定刻度数mm＋可动刻度数(估读一位)×0.01 mm。

3．先测直径，再连电路：为了方便，测量直径时应在金属丝连入电路之前测量。

4．电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法。

5．电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验过程中变大。

误差分析考点一测量仪器、仪表的读数及使用考向1游标卡尺和螺旋测微器1．螺旋测微器的使用(1)构造：如图所示，B为固定刻度，E为可动刻度。

(2)原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm。

读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。

(3)读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。

2．游标卡尺(1)构造：如图所示，游标卡尺的主要部分是主尺和游标尺，主尺和游标尺上各有一个内、外测量爪，游标尺上还有一个深度尺，尺身上还有一个紧固螺钉。

(2)用途：测量厚度、长度、深度、内径、外径。

(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成。

不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm。

常见的游标卡尺的游标尺上小等分刻度分别为10、20、50刻度，可准确到0.1 mm、0.05 mm、0.02mm，见下表：线最先对齐的游标的格数，则记录结果为(x＋K×精确度)mm。

(2015·海南单科·11)某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图甲和乙所示。

（十二）测定金属的电阻率一、实验思想方法和原理1、由公式R=ρL/S 知，金属导线的电阻率ρ=RS/L2、用毫米刻度尺测出金属导线的长度L ，用螺旋测微器测出导线的直径d ，从而算出横截面S ，再测出电阻R ，带入电阻率公式：ρ=RS/L 即可算出电阻率ρ。

3、测电阻R（1）测量方法用伏安法（参照实验“描绘小灯泡的伏安特性曲线”）。

（2）计算电阻值有两种方法○1计算法：将测出的3组U 、I 值分别带入公式R=U/I ，计算电阻R ，然后算出R 的平均值。

用这种办法时，如果滑动变阻器的全电阻与待测电阻阻值相近，接成限流式。

○2图像法：测出多组U 、I 值，用描点法做出U ～I 图线，图线的斜率即为待测电阻。

用这种办法时，滑动变阻器接成分压式。

二、器材选择1、选择顺序：先选电源，再选滑动变阻器，最后选电流表、电压表。

2、选择前提：保证每个器件都不被烧坏 （1）电流表、电压表不超过量程 （2）电路元件的电压、电流不超过额定值3、选择原则（1）电源选电动势较大的（实验现象明显）（2）电表选量程较小的○1电表要求在超过满刻度2/3的范围内读数 ○2量程小的表读数精确读高 （3）滑动变阻器选与待测电阻阻值相近的（调节作用明显）例：用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：A 、电池组（3V ，内阻1Ω）B 、电流表（0～3A ，内阻0.0125Ω）C 、电流表（0～0.6A ，内阻0.125Ω）D 、电压表（0～3V ，内阻3k Ω）E 、电压表（0～15V ，内阻15k Ω）F 、滑动变阻器（0～20Ω，额定电流1A ）G 、滑动变阻器（0～2000Ω，额定电流0.3A ） H 、电键、导线。

上述器材中应选用的是________。

（填写各器材的字母代号）分析：（1）上述器材中应选用的是________。

○1先选电源：（电源选电动势较大的，只有一个，选择是唯一的。

测定金属的电阻率【实验目的】用伏安法间接测定某种金属导体的电阻率；练习使用螺旋测微器。

【实验原理】根据电阻定律公式R = ，只要测量出金属导线的长度l 和它的直径d ，计算出导线的横截面积S ，并用伏安法测出金属导线的电阻R ，即可计算出金属导线的电阻率ρ=【实验器材】被测金属导线，直流电源（4V ），电流表(0-0.6A)，电压表（0-3V ），滑动变阻器（50Ω），电键，导线若干，螺旋测微器，毫米刻度尺。

【实验步骤】1．用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值d ，计算出导线的横截面积S 。

2．按如图所示的原理电路图连接好用伏安法测电阻的实验电路。

3．用 测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值l 。

4．把滑动变阻器的滑动片调节到使接入电路中的电阻值 的位置，电路经检查确认无误后，闭合电键S 。

改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I 和U 的值，断开电键S ，求出导线电阻R 的平均值。

5．将测得的R 、l 、d 值，代入电阻率计算公式lIU d l RS 42πρ==中，计算出金属导线的电阻率。

6．拆去实验线路，整理好实验器材。

【注意事项】1．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两并入点间的部分待测导线长度，测量时应将导线拉直。

2．本实验中被测金属导线的电阻值较小，因此实验电路必须采用电流表外接法。

3．实验连线时，应先从电源的正极出发，依次将电源、电键、电流表、待测金属导线、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在待测金属导线的两端。

4．闭合电键S 之前，一定要注意滑动变阻器的滑动片的位置。

5．在用伏安法测电阻时，通过待测导线的电流强度I 的值不宜过大（电流表用0~0.6A 量程），通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大。

1实验“测定金属电阻率”的方法、步骤和技巧山东省沂源一中（256100）任会常材料的电阻率是材料的一种电学特性。

由电阻定律公式 R =ρL /S 知，电阻率ρ=RS/L 。

因此，要测定金属的电阻率，只须选择这种金属材料制成的导线，用刻度尺测出金属导线连入电路部分的长度L ，用螺旋测微器测出金属导线的直径d ，用“伏安法”测出金属导线的电阻R ，即可求得金属的电阻率ρ。

一、实验方法1、实验器材①金属丝 ②螺旋测微器（千分尺）③刻度尺 ④电流表 ⑤电压表 ⑥学生电源 ⑦滑动变阻器 ⑧单刀开关 ⑨导线若干。

【点拨】被测金属丝要选用电阻率大的材料，如铁铬铝合金、镍铬合金等或300W 电炉丝经细心理直后代用，直径0.4mm 左右，电阻5~10Ω之间为宜，在此前提下，电源若选3V 直流电源，安培表应选0~0.6A 量程，伏特表应选0~3V 档，滑动变阻器选0~20Ω。

2．实验方法（1）金属丝横截面积的测定：在金属丝上选择没有形变的点，用螺旋测微器在不同的方位上测金属丝的直径三次。

【点拨】测金属丝的直径时，每测一次转45°，如果金属丝上有漆，则要用火烧去漆，轻轻抹去灰后再测量。

切忌把金属丝放在高温炉中长时间的烧，也不要用小刀刮漆，以避免丝径变小或不均匀）。

求出该点的金属丝直径d ，在不同的点再测出金属丝的直径，求得金属丝直径的平均值后，计算出金属丝的横截面积。

（2）用刻度尺测出金属丝的长度。

（3）金属丝电阻的测定：按图1连接电路。

金属丝R 一定从它的端点接入电路。

滑动变阻器R 0先调至阻值最大的位置，闭合开关，根据电阻丝的额定电流和电流表、电压表的指针位置，适当调节变阻器的阻值大小，使电流表和电压表指针在刻度盘的1/3－2/3的区间。

改变电压几次，读出几组U 、I 值，由欧姆定律R ＝U /I 算出金属丝的电阻R ，再由公式ρ=RS/L 求得金属的电阻率。

二、实验步骤1．用螺旋测微器三次测量导线不同位置的直径取平均值D ，求出其横截面积S =πD 2/4.2．将金属丝两端固定在接线柱上悬空挂直，用毫米刻度米尺测量接入电路的金属丝长度L ，测三次，求出平均值L 。

测定金属的电阻率什么是电阻率电阻率是材料单位长度内电阻的比值，通常用 Greek 字母ρ （rho）表示。

电阻率是决定材料导电能力的重要参数之一。

一般来说，导体的电阻率比较小，绝缘体的电阻率比较大。

因此，金属往往是非常好的导体，它们具有较低的电阻率。

测定电阻率的方法桥式方法测量金属电阻率最常用的方法之一是桥式法。

桥式法的原理是在平衡状态下，电桥两端电势相等，这时桥路中相反方向的电动势与阻值之积相等。

桥式法需要用到一个电桥电路，电桥电路包括四个电阻器，其中一个被测量的金属电阻器，一个已知电阻的标准电阻器，另外两个电阻器用于调节桥路的平衡状态。

桥路平衡时，被测量的金属电阻器的电阻值就可以通过已知电阻值和桥路偏差计算得出。

粘着法测量电阻率的另一种方法是粘着法。

这种方法主要用于薄膜电阻率的测量，比如金属薄膜的电阻率。

粘着法的原理是通过测量在一定长度和厚度下金属膜的电阻值得出金属膜的电阻率。

在实际操作中，需要将已知宽度和长度的金属薄膜沉积在绝缘基底上，并通过测量薄膜所占的面积和所提供的电阻值来计算薄膜的电阻率。

这种方法精度较高，误差小，适用于一些高精度要求的场合。

联合法联合法是测定金属电阻率的第三种方法。

类似于桥式法，联合法同样需要使用一组标准电阻及一个保持器，但它不需要取下被测件和标准电阻，只需改变保持器的接点位置，就可以在不同阻值下得到相应的电流。

联合法的优点是避免了取下被测件和标准电阻的操作，减少了可能产生的误差。

但需要使用更加复杂的电路结构，增加了电路的设计难度。

通过三种方法的比较可以看出，每种方法都有其各自的适用范围和优点。

选择哪种方法需要根据实际需要和条件来决定。

无论哪种方法，在进行实验之前都需要进行实验设计及计算。

在实验中需要注意精度控制、数据记录及处理，以保证得到准确可靠的结果。

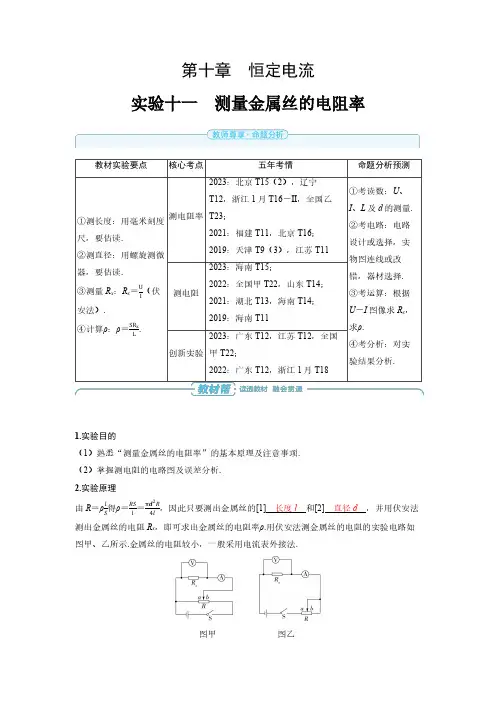

实验十四测定金属丝的电阻率【必备知识·自主排查】一、实验思路与操作电路图与思路操作要领或思路：测出电阻丝的电阻R、长度l和直径d，就可以计算出该电阻丝所用材料的电阻率．1.电路连接：按实验电路图连接实物电路．2．物理量的测量(1)电阻的测量：改变滑动变阻器滑片的位置，读取多组电压、电流值，通过U-I图像求得电阻R x.(2)电阻丝有效长度的测量：电阻丝长度的测量工具应选用刻度尺，反复测量多次，得到有效长度的平均值．(3)电阻丝直径的测量：选择游标卡尺或螺旋测微器．3．求电阻R x＝4．求电阻率ρ＝二、数据处理与分析1．求R x的平均值方法一：用R x＝算出各次的数值，再取平均值．方法二：用U-I图线的斜率求出．2．计算电阻率：将记录的数据U、I、l、d的值代入电阻率计算公式ρ＝R x＝.注意事项(1)游标卡尺的读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标格数，则记录结果表达为(x＋K×精确度) mm.(2)螺旋测微器的读数：方法：固定刻度数mm＋可动刻度数(估读一位)×0.01mm.(3)先测直径，再连电路：为了方便，测量直径时应在金属丝连入电路之前测量．(4)电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法．(5)电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验过程中变大．误差分析(1)测量金属丝直径、长度以及电流、电压带来误差．(2)电路中电流表及电压表对电阻测量的影响，因为电流表外接，所以R x测<R x真，由R x＝ρ，知ρ测<ρ真．(3)通电电流过大，时间过长，致使电阻丝发热，电阻率随之变化带来误差．【关键能力·分层突破】考点一教材原型实验角度1电流表、电压表及电阻箱的读数电流表、电压表的读数方法量程精确度读数规则电流表0～3A0.1A与刻度尺一样，采用估读，读数规则较简单，只需电压表0～3V0.1V在精确值后加一估读数即可电流表0～0.6A0.02A估读位与最小刻度在同一位，采用估读电压表0～15V0.5V估读位与最小刻度在同一位，采用估读【跟进训练】1.(1)图甲使用0.6A量程时，对应刻度盘上每一小格代表________A，图中表针示数是______A；当使用3A量程时，对应刻度盘上每一小格代表______A，图中表针示数为______A．(2)图乙使用较小量程时，每小格表示________V，图中表针的示数为________V．若使用的是较大量程，则这时表盘刻度每小格表示________V，图中表针示数为________V．2．(1)有一金属材料制成的圆柱形物体，当用游标卡尺来测它的截面直径d时，示数如图甲所示，则d＝________mm.然后利用伏安法测量该物体的电阻，此时电压表和电流表的示数如图乙、丙所示，则金属物体两端的电压为U＝________V，流过该物体的电流为I＝________A．(2)在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图丁所示，校零时的读数为________mm，合金丝的直径为________mm.角度2仪器的选择和电路的设计1.电流表内外接法的选择内接法外接法电路图误差原因电流表分压U测＝U x＋U A电压表分流I测＝I x＋I V电阻测量值R测＝＝R x＋R A>R x测量值大于真实值R测＝＝<R x测量值小于真实值适用条件R A≪R x R V≫R x适用于测量大阻值电阻小阻值电阻【跟进训练】3.在“测定金属丝的电阻率”实验中：(1)用螺旋测微器测量金属丝的直径D，示数如图甲所示，D＝________mm.(2)某小组利用电流表(内阻约0.1Ω)、电压表(内阻约3kΩ)等器材测金属丝电阻，要求电压和电流均从0开始测量，得到多组电流、电压数据，求出金属丝的电阻R x＝50Ω.他们采用的是图乙中的________电路图，R x的真实值________(填“大于”“小于”或“等于”)50Ω.角度3测定金属丝的电阻率例1为测量一根金属丝(电阻约5Ω)的电阻率ρ，选用的电学器材有：电压表(量程0～3V，内阻约3kΩ)，电流表(量程0～0.6A，内阻约0.2Ω)，滑动变阻器(0～15Ω)，学生电源(恒压输出3V)，开关，导线若干．(1)如图甲所示，用螺旋测微器测量金属丝的直径时，为了防止金属丝发生明显形变，同时防止损坏螺旋测微器，转动旋钮C至测砧、测微螺杆与金属丝将要接触时，应调节旋钮________(选填“A”“B”或“D”)，直至发出“喀喀”声时停止．某次的测量结果如图乙所示，其读数为________mm.(2)请用笔画线代替导线将图丙的电路补充完整．(3)如图丁所示，实验数据已描在坐标纸上，作出U-I图线，并求出该金属丝的电阻为______Ω(结果保留两位有效数字)．(4)有同学认为用图像法求金属丝的电阻是为了减小系统误差，他的想法是否正确？请说明理由：________________________________________________________________________.【跟进训练】4.[2021·浙江6月，18]小李在实验室测量一电阻R x的阻值．(1)因电表内阻未知，用如图1所示的电路来判定电流表该内接还是外接．正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置．单刀双掷开关K掷到1，电压表的读数U1＝1.65V，电流表的示数如图2所示，其读数I1＝________A；将K掷到2，电压表和电流表的读数分别为U2＝1.75V，I2＝0.33A．由此可知应采用电流表________(填“内”或“外”)接法．(2)完成上述实验后，小李进一步尝试用其它方法进行实验：①器材与连线如图3所示，请在虚线框中画出对应的电路图；②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关掷到右边，调节电阻箱的阻值，使电流表的读数与前一次尽量相同，电阻箱的示数如图3所示，则待测电阻R x＝________Ω.此方法，________(填“有”或“无”)明显的实验误差，其理由是________________________________________________________________________ ________________________________________________________________________.考点二拓展创新型实验角度1电压表和电流表的灵活用法(1)若电压表内阻已知，则可将其当作电流表、电压表以及定值电阻来使用．(2)若电流表内阻已知，则可将其当作电流表、电压表以及定值电阻来使用．例2[2022·河北衡水中学模拟]如图甲所示是测量阻值约为十几欧的未知电阻R x的原理图，R是电阻箱(0～99.9Ω)，R0是滑动变阻器，A1和A2是电流表，E是电源(电动势为12V，内阻r＝5Ω)．具体实验步骤如下：①连接好实验电路，闭合开关S；②调节滑动变阻器R0和电阻箱R，使A2示数为I2＝0.20A，记下此时电阻箱阻值R和A1示数I1；③重复步骤②，且保持A2示数仍为I2＝0.20A，测量多组R和I1值；④将实验测得的数据处理后，最后作出了如图乙所示的图像．根据实验回答以下问题．(1)现有四只供选用的电流表：A．电流表(0～3mA，内阻为2.0Ω)B．电流表(0～3mA，内阻未知)C．电流表(0～0.3A，内阻为10Ω)D．电流表(0～0.3A，内阻未知)请根据实验过程判断A1应选用________，A2应选用________．(填写选项字母)(2)根据以上实验数据得出R x＝__________Ω，电流表A1的内阻R A1＝__________Ω.(计算结果均保留2位有效数字)【题后反思】(1)若电流表内阻已知，则可将其当作电流表、电压表以及定值电阻来使用．(2)若电压表内阻已知，则可将其当作电流表、电压表以及定值电阻来使用．(3)分析一个新的图像时，要弄清楚实验的原理，在分析实验原理的基础上找出图像所表示的物理意义，这类创新实验重点考查考生对实验原理的理解能力及对知识灵活运用的能力．角度2测量电阻最有特色的测量方法——半偏法半偏法是一种科学巧妙的测定电表内阻的方法，常见的有半偏电流法和半偏电压法．半偏电流法是利用电流表指针半偏来测定电流表内阻的方法；半偏电压法是利用电压表指针半偏来测定电压表内阻的方法．其实验电路图及操作步骤如下表所示：电路图操作步骤测量电流表内阻(R0≫R A)①R0阻值调至最大，断开S2、闭合S1，调节R0，使电流表Ⓐ满偏为I0；②保持R0不变，闭合S2，调节R，使电流表Ⓐ读数为；③由上得R A＝R.测量电压表内阻(电源内阻不计)①闭合S，调节电阻箱阻值为R1时，测得表示数为U1；②改变电阻箱阻值为R2时，测得表示数为；③由上得R V＝R2－2R1.例3[2022·山西太原一模]有一电流表A，量程为0～1mA，内阻r g约为100Ω，要求测量其内阻．可选用的器材有：电阻箱R0，最大阻值为99999.9Ω；滑动变阻器甲，最大阻值为10kΩ；滑动变阻器乙，最大阻值为2kΩ；电源E1，电动势约为2V，内阻不计；电源E2，电动势约为6V，内阻不计；开关2个，导线若干．采用的测量电路图如图所示，实验步骤如下：a．断开S1和S2，将R调到最大；b．合上S1，调节R使电流表A指针满偏；c．合上S2，调节R1使电流表A指针半偏，此时可以认为电流表A的内阻r g＝R1.请问：(1)上述可供选择的器材中，可变电阻R1应该选择______；为了使测量尽量精确，可变电阻R应该选择________；电源E应该选择________．(2)认为电流表A的内阻r g＝R1，得到的结果与真实值相比________．(填“偏大”“偏小”或“相等”)角度3测量电阻最精确的方法——等效替代法(1)实验原理(如右图)(2)实验步骤：S先与2连接，记录Ⓐ的示数，再与1连接，调节R值使Ⓐ的示数与原值相等，则R x ＝R.(3)说明对Ⓐ的要求，只要有刻度且不超过量程即可，与指针是否超无关，因为电流表示数不参与运算．例4[2022·武汉模拟]电学实验中经常需要测量电阻的阻值．(1)测电阻的方法有很多种，现在提供一只标有“220V40W”的灯泡，它正常工作时的电阻为________Ω.若用多用电表欧姆挡来测量这只灯泡的电阻，则测出的电阻值________(选填“大于”“等于”或“小于”)灯泡正常工作时的电阻值．(2)用下列器材设计一个实验，测量该灯泡正常工作时的电阻值．A．220V交流电源B．单刀双掷开关一个C．电阻箱一个(0～999.9Ω，额定电流0.5A)D．定值电阻一个(0.5kΩ，额定电流0.3A)E．交流电流表一个(0～0.3A)请在虚线框内画出电路原理图．角度4电表的改装例5[2022·四川绵阳二诊]将一微安表先改装成量程为0～1mA的电流表，再将该电流表改装成量程为0～5V的电压表，并与标准电压表对比校准．图甲是改装后电压表与标准电压表对比校准的电路图，虚线框中是改装后电压表电路，V0是量程为0～6V的标准电压表．已知微安表满偏电流为250μA，标记的内阻为600Ω，电阻箱R1、R2的阻值调节范围均为0～9999.99Ω.主要实验步骤如下：(1)微安表改装．图甲中电阻箱R1、R2的阻值分别调节到R1＝________Ω，R2＝________Ω.(2)实物连线．选用合适的器材，按照图甲正确连接电路．(3)对比校准．正确连接电路后，闭合开关，调节滑动变阻器，当标准电压表的示数如图乙所示时，微安表的示数如图丙所示，由此可以推测出改装电压表真实量程的最大值________5V．(选填“大于”或“小于”)(4)重新调整．通过检测发现：电阻箱R1、R2阻值是准确的，而微安表标记的内阻不准确，这是改装电压表真实量程的最大值不是5V的原因．再通过调节电阻箱R1、R2的阻值，使改装电压表量程为0～5V，以下调节方案可行的有________(填序号)．A．保持R1不变，将R2增大到合适值B．保持R1不变，将R2减小到合适值C．保持R2不变，将R1增大到合适值D．保持R2不变，将R1减小到合适值【跟进训练】5.[2021·广东卷，12]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”)．将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值R T＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．实验十四测定金属丝的电阻率关键能力·分层突破1．解析：(1)使用0.6A量程时，刻度盘上的每小格为0.02A，表针示数为0.44A；当使用3A量程时，每小格为0.1A，表针示数为2.20A.(2)电压表使用3V量程时，每小格表示0.1V，表针示数为1.70V；使用15V量程时，每小格为0.5V，表针示数为8.5V．答案：(1)0.020.440.1 2.20(2)0.1 1.700.58.52．解析：(1)游标卡尺主尺上读的毫米数为30mm，游标尺上第10条刻度线与主尺某刻度线对齐，由于游标尺是20分度的，所以读数为30mm＋0.05×10mm＝30.50mm.电压表选用0～3V量程，分度为0.1V，所以读数为2.25V；电流表选用0～0.6A量程，分度为0.02A，所以读数为0.42A.(2)校零时的读数为0＋0.7×0.01mm＝0.007mm.合金丝的直径为0.645mm－0.007mm＝0.638mm(在0.637mm～0.640mm都算对)．答案：(1)30.50 2.250.42(2)0.007(0.005～0.008都对)0.638(0.636～0.640都对)3．解析：(1)根据螺旋测微器的读数规则，金属丝的直径D＝2.5mm＋0.206mm＝2.706mm.(2)根据题述，要求电压和电流均从0开始测量，得到多组电流、电压数据，则滑动变阻器应该为分压接法，由于R x>，所以应采用电流表内接法测量，他们采用的是A电路图．由于电流表有分压作用，故电压表的示数大于电阻R x两端的实际电压，则R x的真实值小于测量值50Ω.答案：(1)2.706(2.704～2.708均可)(2)A小于例1解析：(1)为了防止金属丝发生明显形变，同时，转动旋钮C至测砧、测微螺杆与金属丝将要接触时，应调节旋钮D发生“喀喀”声时停止；由图乙知，读数为0.5mm＋3.5×0.01mm＝0.535mm.(2)电流表内阻与金属丝的电阻相差较小，则电流表采用外接法，由于金属丝电阻比滑动变阻器的最大阻值小，故滑动变阻器采用限流式接法，如图1所示．(3)连线时让尽可能多的点在同一直线上，不在同一直线上的点尽量对称分布在直线两侧，太远的点舍去，如图2所示．该金属丝的电阻值为R＝＝4.5Ω.(4)作图法只能减小偶然误差，不能减小系统误差．答案：(1)D0.535(0.534或0.536也正确)(2)见解析图1(3)见解析图2 4.5(4)不正确，原因见解析4．解析：(1)电流表量程为0～0.6A，分度值为0.02A，所以读数为0.33A～0.34A；开关K接2时与接1时相比，电压变化较大，而电流基本不变，说明内接时电流表的分压较大，电流表的内阻与待测电阻较接近，故电流表使用外接法误差更小．(2)①电路图如答图所示．②本实验采用的方法是“等效替代法”，开关先后掷到左右两端，通过调节电阻箱使两次电流表示数相同，说明电阻箱支路和R x支路的电阻相等，即电阻箱这条支路替代了原来的R x支路，如题图3所示电阻箱读数为1000×0＋100×0＋10×0＋1×5＝5Ω，则R x的阻值也为5Ω；此方法有明显的实验误差，原因是电阻箱的最小分度值过大与待测电阻比较接近．答案：(1)0.33～0.34外(2)①电路如图所示②5有电阻箱的最小分度与待测电阻比较接近(或其它合理解释)例2解析：(1)由图甲根据欧姆定律有(R＋R A1)I1＝(R x＋R A2)I2，整理可得R＝·I2(R x＋R A2)－R A1，由此可知，要求得R x的值，除了需要求出图乙所示图像的斜率，还需要知道A2的内阻，又实验时通过A2的电流控制在0.20A，故A2应选用C；由图乙可知A1示数的倒数最小值为4，则通过A1的电流最大值为0.25A，故A1的量程应选0～0.3A，故A1选择D.(2)由R＝·I2(R x＋R A2)－R A1可知，R－图像的斜率k＝I2(R x＋R A2)，可由此求出未知电阻的阻值，在图乙所示图像上取两个距离较远的点，如(6A－1，15Ω)和12 A-1，40Ω)，可求得图像的斜率k＝V＝V，即I2(R x＋R A2)＝V，代入I2、R A2的数据解得R x＝11Ω，由图像的纵截距可得电流表A1的内阻R A1＝10Ω.答案：(1)D C(2)1110例3解析：(1)根据半偏法测电阻的原理可知，实验中必须明确R1的阻值大小，R1必须选R0；此电路测电流表内阻，要求R的阻值远大于电流表内阻，故R应选滑动变阻器甲，为使电流表读数尽量准确，电源应选电动势较大的E2.(2)根据闭合电路的欧姆定律及电路特点可得，只合上S1，调节R使电流表指针满偏时有I g＝，再合上S2，调节R1使电流表指针半偏时，电路中的总电流I＝>I g.通过R1的电流I1>I g，根据并联电路的特点知r g>R1，若认为内阻r g＝R1，则结果与真实值相比偏小．答案：(1)R0滑动变阻器甲E2(2)偏小例4解析：(1)正常工作时电压为额定电压，故有P＝，所以R＝＝1210Ω；灯泡在正常工作时发热，灯丝电阻率增大，电阻增大，因而用欧姆挡测量时阻值应小于正常工作时的电阻值．(2)应用等效法．因电阻箱的最大阻值小于灯泡正常工作的电阻值，故应串联一定值电阻，电路原理图如图所示．答案：(1)1210小于(2)见解析图例5解析：(1)微安表并联电阻改装为1mA的电流表，有I g R g＝(I－I g)R1，即250×10－6×600V＝(1×10－3A－250×10－6A)R1，解得R1＝200Ω，改装后的电流表满偏电流为I＝1mA，内阻为R A＝＝150Ω，再改装为量程为0～5V的电压表，串联电阻R2，有U＝I(R A＋R2)，即5V＝1×10－3A×(150Ω＋R2)，解得R2＝4850Ω.(3)由标准电压表的读数可知改装后电压表测量的真实电压为3.2V；微安表的分度值为5μA，读数为170μA，根据微安表指针偏角和改装电压表所测电压成正比有＝，解得改装电压表真实量程的最大值U′≈4.71V<5V，即改装电压表真实量程的最大值小于5V.(4)因改装电压表的量程最大值偏小，又U＝I g R g＋I g R2，则保持R1不变，将R2增大到合适值，可使U增大，另外保持R2不变，将R1减小到合适值，也能使U增大，正确答案为A、D.答案：(1)2004850(3)小于(4)AD5．解析：(1)使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．(2)①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋R T，所以R01>R02，R T＝R01－R02.答案：(1)短接减小(2)①b②大于R01－R02。
