正弦交流电路中的功率

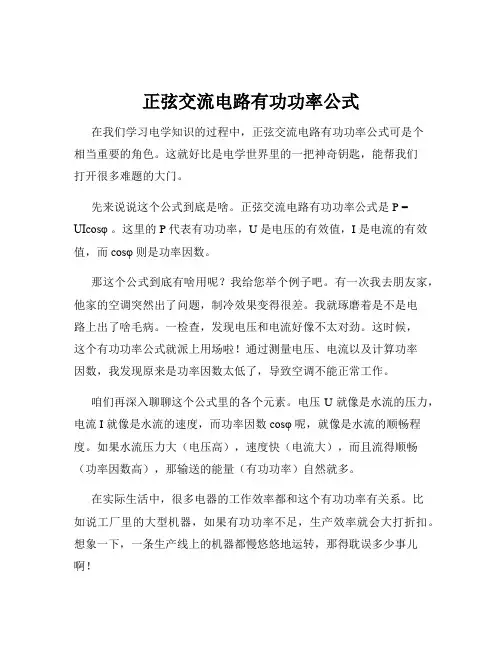

正弦交流电路有功功率公式在我们学习电学知识的过程中，正弦交流电路有功功率公式可是个相当重要的角色。

这就好比是电学世界里的一把神奇钥匙，能帮我们打开很多难题的大门。

先来说说这个公式到底是啥。

正弦交流电路有功功率公式是 P = UIcosφ 。

这里的 P 代表有功功率，U 是电压的有效值，I 是电流的有效值，而cosφ 则是功率因数。

那这个公式到底有啥用呢？我给您举个例子吧。

有一次我去朋友家，他家的空调突然出了问题，制冷效果变得很差。

我就琢磨着是不是电路上出了啥毛病。

一检查，发现电压和电流好像不太对劲。

这时候，这个有功功率公式就派上用场啦！通过测量电压、电流以及计算功率因数，我发现原来是功率因数太低了，导致空调不能正常工作。

咱们再深入聊聊这个公式里的各个元素。

电压 U 就像是水流的压力，电流 I 就像是水流的速度，而功率因数cosφ 呢，就像是水流的顺畅程度。

如果水流压力大（电压高），速度快（电流大），而且流得顺畅（功率因数高），那输送的能量（有功功率）自然就多。

在实际生活中，很多电器的工作效率都和这个有功功率有关系。

比如说工厂里的大型机器，如果有功功率不足，生产效率就会大打折扣。

想象一下，一条生产线上的机器都慢悠悠地运转，那得耽误多少事儿啊！再比如说我们家里的电灯，如果有功功率不够，灯光就会变得昏暗，看书学习都不方便。

我记得有一次我在书房看书，灯光突然变得特别暗，原来是电路中的有功功率出了问题，搞得我眼睛都累得不行。

对于学习电学的同学们来说，理解和掌握这个公式可太重要了。

它不仅能帮助我们解决实际问题，还能让我们更深入地理解电的奥秘。

可别小看这个公式，它可是电学知识大厦的一块重要基石。

在解决实际电路问题的时候，我们要灵活运用这个公式。

有时候需要通过测量和计算来找到问题所在，有时候则要根据已知条件来优化电路，提高有功功率。

这就像是一个解谜的过程，充满了挑战和乐趣。

总之，正弦交流电路有功功率公式虽然看起来有点复杂，但只要我们用心去理解，多联系实际，就一定能掌握它的精髓，让它成为我们解决电学问题的有力武器。

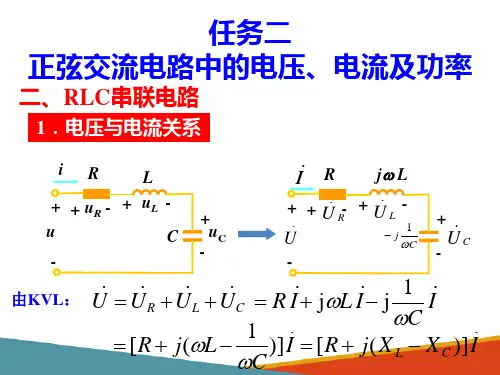

正弦交流电路中的谐振、功率等相关概念在正弦交流电路中，谐振是指电路中电感（L）和电容（C）的阻抗对频率的变化呈现出共振现象的情况。

正弦交流电路中的谐振可以分为串联谐振和并联谐振两种情况。

1. 串联谐振：当电感和电容串联连接时，电路在特定的频率下，电感的感抗和电容的容抗大小相等且相互抵消，此时电路的总阻抗达到最小值，电路呈现出谐振现象。

2. 并联谐振：当电感和电容并联连接时，电路在特定的频率下，电感的感抗和电容的容抗大小相等且相互抵消，此时电路的总阻抗达到最大值，电路呈现出谐振现象。

谐振频率（Resonant Frequency）是指使电路达到谐振状态所需的频率，对于串联谐振和并联谐振电路而言，其谐振频率分别为：f=谐振电路在谐振频率下具有以下特性：1. 电流最大：在谐振频率下，电路中的电流达到最大值，而电压最小。

2. 总阻抗最小：在谐振频率下，电路的总阻抗达到最小值，等于电路中的纯电阻值（串联谐振）或者最大值（并联谐振）。

3. 功率因数为1：在谐振频率下，电路中的电感和电容的感抗和容抗大小相等且相互抵消，电路中只有纯电阻，功率因数为1，电路无功耗。

4. 能量传递效率最高：在谐振频率下，电路中的能量传递效率最高，能量传输损耗最小。

功率是交流电路中一个重要的参数，其计算方法是：P=VIcosϕ其中，V 为电压，I 为电流，ϕ为电压和电流的相位差， cosϕ为功率因数。

在谐振状态下，电路中的功率因数为1，因此电路的功率可以简化为：P=VI在串联谐振电路中，电压和电流同相位，功率为正数；在并联谐振电路中，电压和电流反相位，功率为负数，表示能量的吸收。

总之，在正弦交流电路中，谐振和功率是交流电路中的重要概念，对于电路的设计和分析具有重要意义。

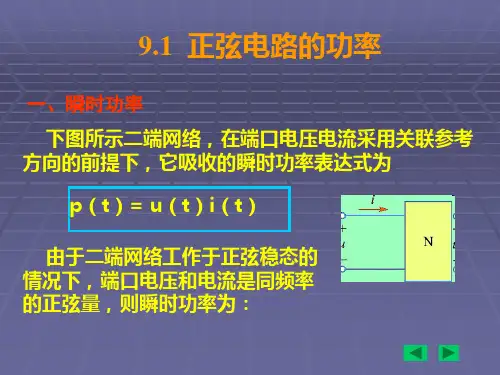

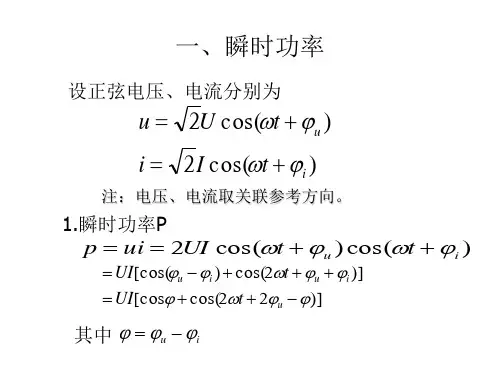

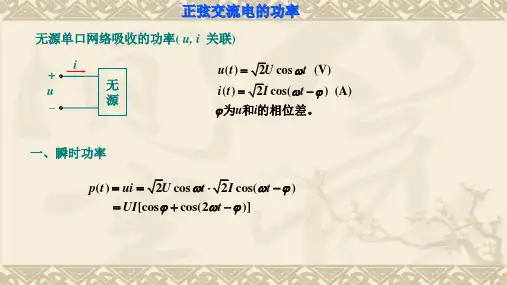

正弦交流电路中的功率计算1.瞬时功率设如图所示的无源二端网络，电流和电压分别为，，则电路的瞬时功率为：2. 有功功率P（平均功率）有功功率，又称为平均功率，是电路一个周期内消耗电能的平均速率。

单位：W或kW从有功功率的表达式可以看出，电路消耗的功率不仅与电压、电流的有效值有关，还与有关。

是电压和电流的相位差，即阻抗角，由电路的参数决定。

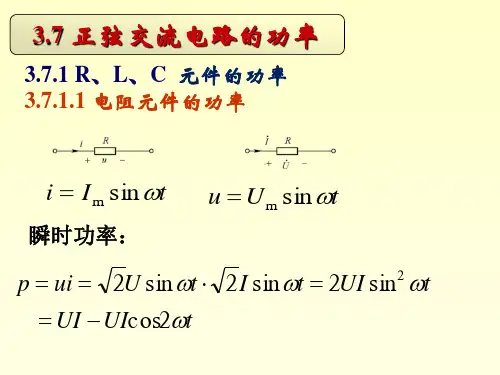

对于只含一个电阻的电路，＝0，则对于只含一个电感或电容的电路，＝±90°，则P=0由上分析，说明电路中只有电阻元件消耗有功功率，电感和电容是储能元件，不消耗有功功率。

电路中若有若干个电阻，求有功功率时可采用两种方法：（1）运用公式直接求；（2）可将各个电阻的有功功率求出，相加求得，即。

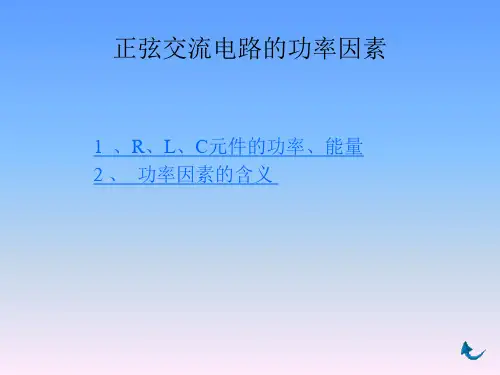

定义：——功率因数功率因数是交流电路的重要技术数据之一。

功率因数的高低，对于电气设备的利用率和分析、研究电能消耗等问题都有十分重要的意义。

功率因数的大小，取决于电路中负载的性质。

对于电阻性负载，其电压与电流的相位差为0，因此，电路的功率因数最大（）；在纯电感电路中，电压与电流的相位差为π／2，电压超前电流；在纯电容电路中，电压与电流的相位差则为－（π／2），即电流超前电压。

在后两种电路中，功率因数都为0。

对于一般性负载的电路，功率因数就介于0与1之间。

3.无功功率Q从瞬时功率的表达式中可以看出：p1≥0，它反映了电阻所消耗的瞬时功率。

p2是一个正弦量，它的频率是电源频率的两倍，在一个周期中有正有负，而且正负面积相等，它反映了电感、电容这些储能元件与电源进行能量交换的瞬时功率。

无功功率Q定义为p2的幅值。

即无功功率Q反映的是储能元件L、C 与电源进行能量交换的规模。

当电路只含一个电阻元件时，＝0，＝0，Q=0当电路只含一个电感元件时，＝90º，＝1，Q =UI=I2XL=U2/XL当电路只含一个电容元件时，＝－90º，＝－1，Q=－UI=－I2XC=－U2/XC当（感性电路）时，Q>0当（容性电路）时，Q<0当电路中有若干电感、电容元件时，求总的无功功率，方法有二：（1）直接运用公式；（2）可将各部分无功功率相加获得。
