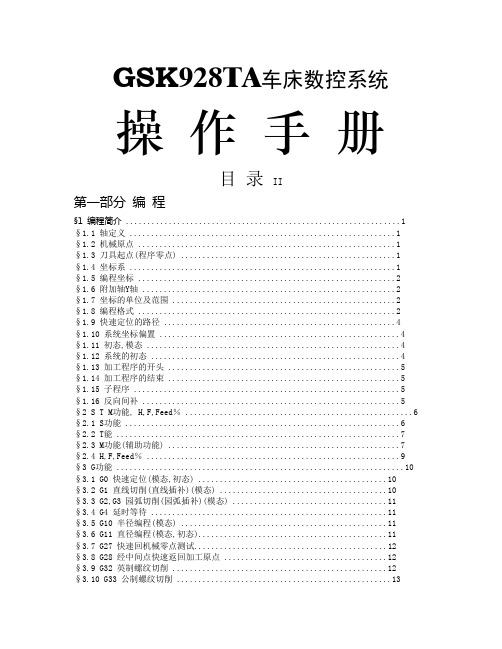

GSK928TA车床数控系统操作手册目录II第一部分编程§1 编程简介 (1)§1.1 轴定义 (1)§1.2 机械原点 (1)§1.3 刀具起点(程序零点) (1)§1.4 坐标系 (1)§1.5 编程坐标 (2)§1.6 附加轴Y轴 (2)§1.7 坐标的单位及范围 (2)§1.8 编程格式 (2)§1.9 快速定位的路径 (4)§1.10 系统坐标偏置 (4)§1.11 初态,模态 (4)§1.12 系统的初态 (4)§1.13 加工程序的开头 (5)§1.14 加工程序的结束 (5)§1.15 子程序 (5)§1.16 反向间补 (5)§2 S T M功能, H,F,Feed％ (6)§2.1 S功能 (6)§2.2 T能 (7)§2.3 M功能(辅助功能) (7)§2.4 H,F,Feed％ (9)§3 G功能 (10)§3.1 G0 快速定位(模态,初态) (10)§3.2 G1 直线切削(直线插补)(模态) (10)§3.3 G2,G3 园弧切削(园弧插补)(模态) (11)§3.4 G4 延时等待 (11)§3.5 G10 半径编程(模态) (11)§3.6 G11 直径编程(模态,初态) (11)§3.7 G27 快速回机械零点测试 (12)§3.8 G28 经中间点快速返回加工原点 (12)§3.9 G32 英制螺纹切削 (12)§3.10 G33 公制螺纹切削 (13)§3.11 螺纹切削的其它说明 (14)§3.12 G60 系统参数设置(模态) (14)§3.13 G61 判参数值跳转 (15)§3.14 G62 任意二次曲线切削(插补)(模态) (15)§3.15 G70 附加的Y轴快速定位 (16)§3.16 G71 附加的Y轴切削进给 (16)目录III§3.17 G72 附加的Y轴的坐标设置 (16)§3.18 G73 附加的Y轴回机械零点 (16)§3.19 G74,G75,G76,G77 攻牙循环 (16)§3.20 G78 啄钻循环(高速钻孔) (17)§3.21 G80 柱面,锥面粗车循环(内径/外径加工循环,Z轴方向切削) (17)§3.22 G81 端面,锥面粗车循环(X轴方向切削) (18)§3.23 G82 英制螺纹加工循环 (19)§3.24 G83 公制螺纹加工循环 (20)§3.25 G84 Z轴方向切削的球面粗车循环 (20)§3.26 G85 X轴方向切削的球面粗车循环 (21)§3.27 G86 精加工子程序循环 (21)§3.28 G87 局部循环 (22)§3.29 G88 Z轴方向切槽循环 (22)§3.30 G89 X轴方向切槽循环 (23)§3.31 G92 坐标系设定 (23)§3.32 G93 设置坐标偏置 (24)§3.33 G96 设置恒线速控制状态(模态) (24)§3.34 G97 取消恒线速控制状态(初态,模态) (24)§3.35 G98 设置每分钟进给速度状态(初态,模态) (24)§3.36 G99 设置每转进给速度状态(模态) (25)§4 参数编程 (26)第二部分操作§5 操作介绍 (27)§5.1 操作面版功能说 (27)§5.2 液晶显示器的对比度调整 (28)§5.3 指示灯及功能键 (28)§5.4 操作方式及相对量输入............ .. (30)§5.5 加电复位 (30)§5.6 菜单的使用 (31)§5.7 系统主菜单 (31)§6 参数设置 (32)§6.1 各页参数说明..... .. (32)§7 手动方式 (36)§7.1 手动操作 (36)§7.2 显示Disp功能 (38)§7.3 回零Zero (38)§7.4 命令Comm功能 (39)§7.5 试切对刀及定点对刀............ . (40)§8 自动方式 (42)§8.1 自动操作 (42)§8.2 显示Disp功能 (43)§8.3 命令Comm功能 (44)目录IV§8.4 关于空运行至当前程序段 (45)§8.5 退出(结束)自动方式 (45)§8.6 执行加工程序 (45)§8.7 自动方式执行加工程序的顺序 (47)§8.8 加工程序的运行次数 (47)§8.9 掉电处理 (47)§9 空运行方式 (48)§10 编辑方式 (49)§10.1 全屏幕编辑(1-编辑) (49)§10.2 加工程序列表(2-列表) (51)§10.3 复制加工程序(3-复制) (51)§10.4 锁住程序区(4-锁住程序区) (52)§10.5 打开程序区(5-打开程序区) (52)§10.6 删除加工程序(6-删除程序) (52)§10.7 初始化加工程序区(7-初始化程序区) (52)§11 通讯方式 (53)§12 注意事项,操作步骤举例 (55)第三部分附录附录A GSK928TA系统性能简介 (56)附录B GSK928TA和GSK928编程区别 (57)附录C 系统参数列表 (58)附录D M功能列表 (59)附录E G功能列表 (60)附录F 系统错误及出错处理 (61)第四部分安装连接图表1- GSK928TA接口位置图（背视） 6-GSK928TA接口电路之一2- GSK928TA接口引脚一览表 7-GSK928TA接口电路之二3- GSK928TA接口原理 8-GSK TC 刀架控制器电原理图4- GSK928TA系统连接 9-GSK928TA一体化系统外部接线表5- GSK928TA回机械零点的方式 10-GSK928TA外型尺寸GSK928TA数控系统使用手册 1第一部分编程§１编程简介§１.１轴定义本系统使用X轴,Z轴组成的直角坐标系进行定位和插补运动。
实验一GSK928TC数控车床基本操作及对刀一. 实验目的1.掌握GSK928TC数控车床的基本操作及步骤2.熟练掌握GSK928TC数控车床操作面板上各个按键的功用及其使用方法。
3.掌握数控车削加工中的基本操作技能4．掌握GSK928TC数控车床的对刀与找正的方法。
5．了解GSK928TC数控车床的坐标系的建立。
二. 实验内容1.安全技术（课堂讲述）2.数控车床的操作面板与控制面板（现场演示）3.数控车床的基本操作①数控车床的启动和停止：启动和停止的过程②数控车床的手动操作：手动操作回参考点、手动连续进给、增量进给、手轮进给④数控车床的程序和管理⑤加工程序的输入练习4.加工零件如下图，毛坯外径Φ50×100的棒料。
三. 实验设备GSK928TC数控车床1台四. 实验步骤4.1 GSK928TC操作面板功能键GSK 928TC车床数控系统操作面板说明如下:4.1.1 LCD显示器：数控系统的人-机对话界面。
分辨率为320×240点阵。
4.1..2 数字键：输入各类数据（0-9）。
4.1.3 地址键：输入零件程序字段地址英文字母。
4.1.4 功能键：根据《数控机床形象化符号》标准，设置了以下形象化符号功能键，按下功能键完成相应功能，各键符号含义如下：4.1.2 编辑键/状态选择键编辑工作方式中输入方式——之间相互切换。
编辑工作方式中删除数字，字母，程序段或整个程序。
取消当前输入的各类数据或从工作状态退出。
输入各类数据或选择需要编辑或运行的程序及建立新的用户程序。
回车确认。
向前翻页：编辑/参数/刀偏工作方式中向前翻一页检索程序或参数，其他工作方式下，使液晶显示器亮度增大。
向后翻页：编辑/参数/刀偏工作方式中向后翻一页检索程序或参数，其他工作方式下，使液晶显示器亮度减小。
光标向上移动：编辑/参数/刀偏工作方式中使光标向上移动一行。
光标向下移动：编辑/参数/刀偏工作方式中使光标向下移动一行。
编程篇第一章编程概要数控机床的自动加工过程，就是按照事先编写好的零件程序自动运行的过程。
所谓编程，就是根据加工零件的图纸和工艺要求，把它用数控语言描述出来,编制成零件的加工程序。
本篇主要说明本数控系统加工程序的指令含义及编制方式，在编制程序之前，请先详细阅读本篇内容。
1.1 坐标轴及其运动方向的定义本数控系统按照J B/T3051-1999 《数字控制机床坐标和运动命名》中关于普通车床的坐标和命名定义了系统的控制轴及运动。
本系统对可控制的两个坐标轴定义为X 、Z 轴，两个坐标轴相互垂直构成X—Z 平面直角坐标系.如图 1：X 坐标：X 坐标定义为与主轴旋转中心线相垂直，X 正方向为刀具离开主轴旋转中心方向。
Z 坐标：Z 坐标定义为与主轴旋转中心线重合，Z 正方向为刀具远离主轴箱方向。
1.2 机械原点机械原点为机床上固定位置的一点，通常数控车床的机械原点设置在X 轴和Z 轴的正方向最大行程处，并安装相应的机械原点开关和撞块，如果机床上没有安装机械原点开关和撞块，请不要使用本系统中回机械原点功能,或将 P12 参数的ＭＺＲＯ设置成 0 .1.3 编程坐标本系统编程可用绝对坐标（X、Z 字段），相对坐标（U、W 字段）或混合坐标（X/W、U/Z 字段）进行编程。
对于 X 轴坐标，本系统使用直径编程（所有 X 轴方向的尺寸和参数均用直径量表示）。
第二章程序结构为使机床能按要求运动而编写的CNC 指令集合称之为程序，数控系统按指令顺序使刀具沿线圆弧运动或使主轴启动停止，冷却液开关等，程序中的指令顺序就是按工件工艺要求的顺序而编制的。
2.1 字符字符是构成程序的最基本的元素。
本系统字符包括英文字母，数字和一些符号。
z 英文字母是每一个指令或数据的地址符，共有 17 个：D E F G I K L M N P R S TUW X Zz数字是每个地址符的具体数据：０，１，２，３，４，５，６，７，８，９z符号：% — .% ：仅作为程序号的开始符—：表示负的数据. ：表示小数点地址符定义及数据范围如下表所示2.2 字段2.3 程序段号程序段号是由字符 N 后带四位整数构成，在编辑时由系统自动产生但可以修改。
GSK928TE/GSK928TC 车床数控系统使 用 手 册前言感谢您选用广州数控设备有限公司生产的GSK928TE/GSK928TC数控系统，本说明书提供了使用本系统所需知识及注意事项。
在系统开始使用之前请注意以下事项:连接好系统的急停按钮。
由于本系统的急停输入采用常闭触点，如不接好急停按钮或错接为常开触点，系统通电后会产生急停报警而不能正常工作，此不属系统故障。
根据刀具的实际安装位置设置好程序参考点，如不设置好参考点就使用回程序参考点功能，则可能发生意外。
此版本说明书适用GSK928TE/GSK928TC数控系统V3.20软件，用户使用GSK928TC数控系统V2.13、V2.23、V3.01软件时，请参阅附录3、附录4、附录5。
为方便表述，本手册中不区分928TE和928TC，以GSK928TE作为通用名称。
用户安全须知在本系统连接使用之前，务必仔细阅读本节安全预防措施。
用户必须遵守这些预防措施以确保人身及设备安全。
用户操作时还必须遵守由本公司提供的说明书指明的相关安全措施。
在完全熟悉本说明书内容后，方可操作本系统。
用户还必须遵守由机床厂商提供的说明书中指明的与机床有关的安全预防措施。
用户必须在完全熟悉本说明书以及由制造厂商提供的相关说明书的内容后才能操作机床或编制程序来控制机床用户安全须知 3Ⅰ. 图形符号定义 (3)Ⅱ. 注意事项 (4)Ⅲ、编程的相关的安全预防措施 (5)Ⅳ、机床操作的注意和警告 (6)。
表示编码器。
表示接触器、继电器线圈。
表示交换。
接线端子。
Ⅱ. 注意事项不可在产品上攀爬或站立，也不可在上面放置重产品的堆放数量有限，不可过多地堆叠在一起，前面板和显示屏应特别参与接线或检查的人员都必须具有做此项工作的充分能力；连接电线不可参数的修改必须在参数设置允许的范围内。
应考虑数控系统的急停开关能在系统发生故障时切断所有1、 坐标系的设定如果没有设置正确的坐标系，尽管指令是正确的，但机床有可能并不按想象的动作运动。
118GSK928TEa 系统在普通车床数控化改造中的设计与应用喻洪武(南昌凯马有限公司机床研究所,江西 南昌 330101)摘 要: 本文叙述了利用国产数控系统GSK928Tea（广数）对CN6163普通车床进行数控化改造的设计过程与思路,并阐述了电路原理图及主要系统参数设置。
关键词: 数控系统GSK928Tea 数控化改造 电路原理图 系统基本参数中图分类号: TG519.1 文献标识码：A 文章编号：1672-4801（2010）01-118-04引言普通车床作为机械加工中的重要设备(工作母机)已被广泛使用,它主要用于加工回转体零件，因此普通车床的数控化改造对提高设备的自动化程度及经济效益具有实际意义。
CN6163普通车床主轴电机Y160M-4, 由于其正反转和刹车控制由液压系统实现,出于经济上的考虑予以保留；去掉原CN6163普通车床的走刀箱,溜板箱和方刀架,横向(X 轴)和纵向(Z 轴)换上滚珠丝杆,配四工位电动刀架LDB4-120(6163)； 在NC 加工程序中用M 辅助代2 系统定单(1)GSK928TEa 数控系统(采用32位高性能CPU 和超大规模可编程门阵列集成电路芯片CPLD 构成控制核心,实现μm 级精度运动控制。
可完成外圆、端面、切槽、锥度、圆弧、螺纹等加工,具有较高性价比。
)；(2)交流伺服电机: X 轴: 130SJT-M100B 10NM 1500rpm 电动机,动力及反馈电缆Z 轴: 130SJT-M150B 15NM 1500rpm 电动机,动力及反馈电缆(3)DA98A 系列全数字交流伺服驱动； (4)系统隔离变压器 (TM/3KVA)；(5)系统接口X1机床I/O 信号屏蔽电缆； (6)系统接口X2刀架接口信号屏蔽电缆； (7)系统接口X3到X/Z 轴伺服驱动器信号屏蔽电缆；(8)系统接口X5手脉及信号屏蔽电缆； (9)RS232串行通信电缆；119(10)机床附加操作面板AP01。
《一》编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工，数控程序包括程序号、程序段。
（一）程序号：相当于程序名称，系统通过程序号可从存储器中多个程序中识别所要处理的程序，GSK928TC程序号由%及二位数字组成。
（二）程序段：相当于一句程序语句，由若干个字段组成，最后以回车结尾。
整个程序由若干个程序段构成，一个程序段用来完成刀具的一个或一组动作，或实现机床的一些功能。
（三）字段（或称为字）：由称为“地址”的单个英语字母加若干位数字组成。
根据其功能可分成以下几种类型的字段：▲程序段号：由字母N及4位整数组成，位于程序段最前面，主要作用是使程序便于阅读，并为某些跳转指令指示目标。
(编辑时系统自动添加程序段号,可修改)为了便于修改程序时插入新程序段，各句程序段号一般可间隔一些数字（如N0010、N0020、N0030）。
▲准备功能：即G代码，由字母G及二位数字组成，大多数G代码用以指示刀具的运动。
（如G00、G01、G02）▲表示尺寸（坐标值）的字段：一般用在G 代码字段的后面，为表示运动的G代码提供坐标数据，由一个字母与坐标值（整数或小数）组成。
字母包括：表示绝对坐标：X、Y、Z表示相对坐标：U、V、W表示园心坐标或刀补：I、 J、 K(车床实际使用的坐标只有X、Z，所以Y、V、J都用不着)▼表示进给量的字段：用字母F加进给量值组成，一般用在插补指令的程序段中，规定了插补运动的速度。
▼S代码：表示主轴速度的字段。
用字母S加主轴每分钟转速（或主轴线速度：米/分）组成。
▼T代码：表示换刀及刀补，用T及二位数字表示。
▼M代码：辅助功能：用字母M及二位数字组成，表示机床的开、停等。
▼其他特殊用途的字段，主要用在一些循环车削、螺纹车削的G代码后面。
工件坐标系：即编程所使用的坐标系，所有的编程工作，都是在工件坐标系的基础上进行的。
车床的工件坐标系以车床主轴旋转轴线作为X方向的零位（即径向零位）。
GSK928TA数控系统使用手册第一部分 编 程§１ 编程简介§１.１ 轴定义本系统使用X轴,Z轴组成的直角坐标系进行定位和插补运动。
X轴为水平面的前后方向,Z 轴为水平面的左右方向。
向工件靠近的方向为负方向,离开工件的方向为正方向。
如图示,前后刀座的坐标系,X方向正好相反,而Z方向是相同的。
在以后的图示和例子中,用前刀座来说明编程的应用,而后刀座车床系统可以类推。
§１.２ 机械零点机械零点为安装在车床上的接近开关的位置,本系统要求机械零点安装在X轴和Z轴的正方向的最大行程处。
若你的车床上没有安装相应的接近开关,请不要使用本系统提供的有关机械零点的功能。
机械零点之前要安装零点减速开关。
§１.３ 刀具起点(程序零点)开始执行零件加工程序的位置被定义为刀具起点,亦称程序零点(不是指坐标系的(0,0)点)。
§１.４ 坐标系本系统以工件坐标系作为编程的坐标系,建议加工程序的第一段用G0指令绝对坐标编程对X和Z轴进行定位。
通常将X轴中心设置为X0.00坐标位置，Z轴靠近主轴卡盘的位置设置为Z0.00坐标。
加工程序亦可使用G92指令定义浮动坐标系,为了方便编程,程序之中可以多次使用G92定义新的坐标系。
系统会自动记住加工零点和机械零点的位置。
执行G27（回机械零点并进行失步测试），G28（经指定点返回程序零点），M02，M30，M31后系统将坐标系切换回工件坐标系。
手动方式的命令2可设置工件坐标。
§１.５ 编程坐标定义了坐标系之后,可用绝对坐标(X,Z字段),相对坐标(U,W字段),或混合坐标(X/Z,U/W字段,绝对和相对坐标同时使用)进行编程。
相对坐标是相对于当前位置的坐标,对于X轴,还可使用直径编程或半径编程,用G10指令定义半径编程,G11指令定义直径编程,系统的初态为直径编程,若你使用的从头至尾都是直径编程,可不必再用G11定义。
§１.６ 附加轴Y轴除对X轴Z轴进行控制之外,还提供了附加轴(称Y轴)控制功能,加工程序可对Y轴进行快速定位和Y轴切削(单独Y轴的切削)的控制,手动方式中也可进行Y轴的移动。
